Mitsubishi Servo Cable là gì? Cách chọn đúng

Trong một hệ truyền động servo, nhiều người thường tập trung vào motor, drive hay bộ điều khiển mà quên rằng phần dây cáp cũng ảnh hưởng rất lớn đến độ ổn định của toàn bộ hệ thống. Thực tế tại nhà máy và tủ điện máy đặc biệt khi dùng servo mitsubishi, việc chọn sai mitsubishi servo cable có thể dẫn tới nhiễu tín hiệu, báo lỗi encoder, motor chạy không ổn định hoặc giảm tuổi thọ thiết bị.

Với người mới, khái niệm cáp servo có thể khá mơ hồ. Nhưng với kỹ thuật viên, đơn vị chế tạo máy hay nhà máy đang bảo trì hệ thống, hiểu đúng về mitsubishi servo cable sẽ giúp lắp đặt chuẩn ngay từ đầu, hạn chế sửa chữa phát sinh và tiết kiệm thời gian vận hành. Bài viết dưới đây sẽ giải thích dễ hiểu cáp servo Mitsubishi là gì, gồm những loại nào và cách chọn sao cho phù hợp với ứng dụng thực tế.

I. Mitsubishi servo cable là gì?

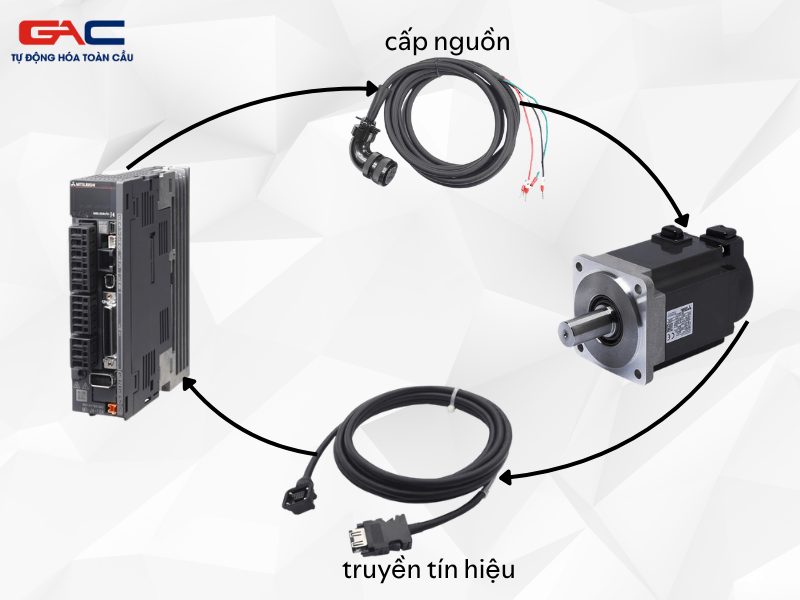

Hiểu đơn giản, mitsubishi servo cable là bộ cáp dùng để kết nối giữa servo drive và servo motor trong hệ thống Mitsubishi. Tùy cấu hình, bộ cáp này không chỉ truyền điện cho động cơ mà còn truyền tín hiệu phản hồi từ encoder về drive để điều khiển vị trí, tốc độ và mô-men chính xác.

1. Vai trò của cáp trong hệ thống servo

Trong hệ servo, dây cáp không chỉ là “đường truyền” đơn thuần. Nếu dùng đúng loại cáp, hệ thống sẽ truyền tín hiệu ổn định, giảm nhiễu điện từ, giúp motor đáp ứng mượt và chính xác hơn. Ngược lại, nếu dùng dây không phù hợp, đặc biệt ở môi trường có biến tần, contactor hoặc tải công suất lớn, tín hiệu encoder rất dễ bị ảnh hưởng.

Ví dụ thực tế trong tủ điện máy cắt, máy đóng gói hoặc máy dán nhãn: dây servo đi chung máng với dây nguồn động lực mà không tách riêng, hoặc dùng cáp không đúng chuẩn chống nhiễu, có thể làm hệ thống chạy lúc được lúc không, khó chẩn đoán lỗi. Vì vậy, cáp servo Mitsubishi cần được xem là một phần quan trọng của hệ truyền động, không nên chọn theo kiểu “dây nào cũng được”.

2. Các loại cáp thường gặp trong bộ servo Mitsubishi

Thông thường, một hệ servo sẽ có ít nhất 2 nhóm cáp chính:

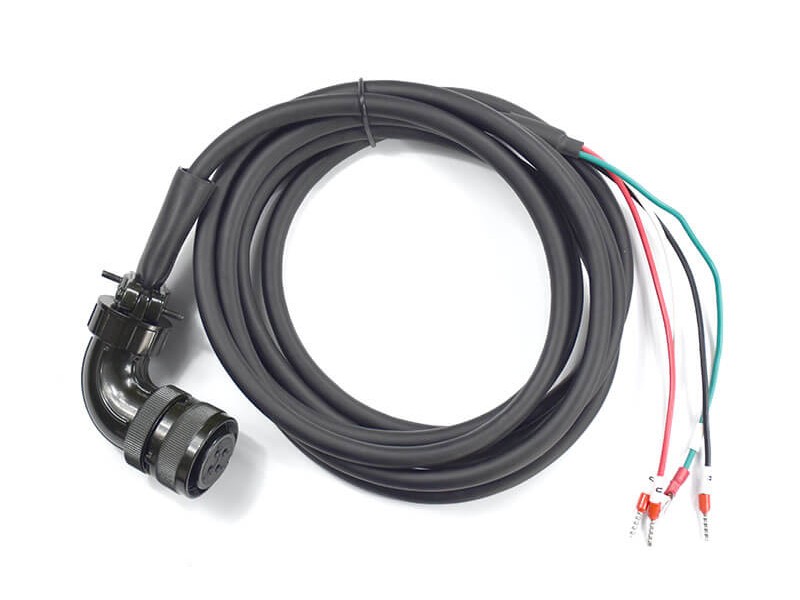

*Dây động lực servo Mitsubishi

Loại dây này dùng để cấp nguồn từ drive đến motor servo. Nó chịu dòng tải của động cơ nên cần đúng tiết diện, đúng chuẩn cách điện và phù hợp với công suất motor.

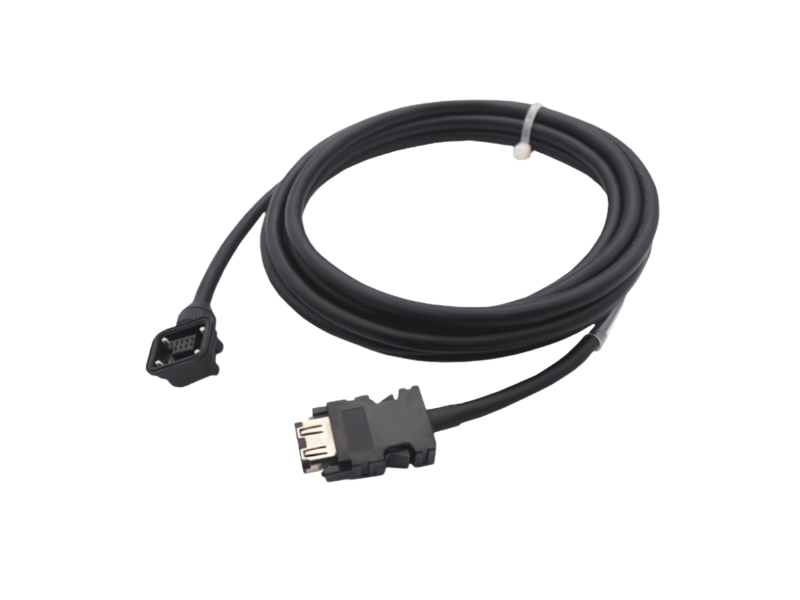

*Dây encoder servo Mitsubishi
Đây là dây truyền tín hiệu phản hồi từ encoder về servo drive. Loại dây này yêu cầu độ ổn định cao, khả năng chống nhiễu tốt và đầu kết nối đúng chuẩn. Nếu chọn sai hoặc đấu nối không chuẩn, drive có thể đọc sai phản hồi, làm máy báo lỗi hoặc vận hành thiếu chính xác.

Ngoài ra, trong một số ứng dụng còn có các loại cáp phanh, cáp mở rộng hoặc bộ phụ kiện servo Mitsubishi đi kèm tùy theo cấu hình máy.

II. Cách chọn Mitsubishi servo cable đúng cho từng ứng dụng

Khi chọn mitsubishi servo cable, không nên chỉ nhìn vào hình thức bên ngoài hoặc chiều dài dây. Việc chọn đúng cần bám vào model servo, điều kiện lắp đặt và mục tiêu vận hành của máy.

1. Chọn theo dòng servo, công suất và vị trí lắp đặt

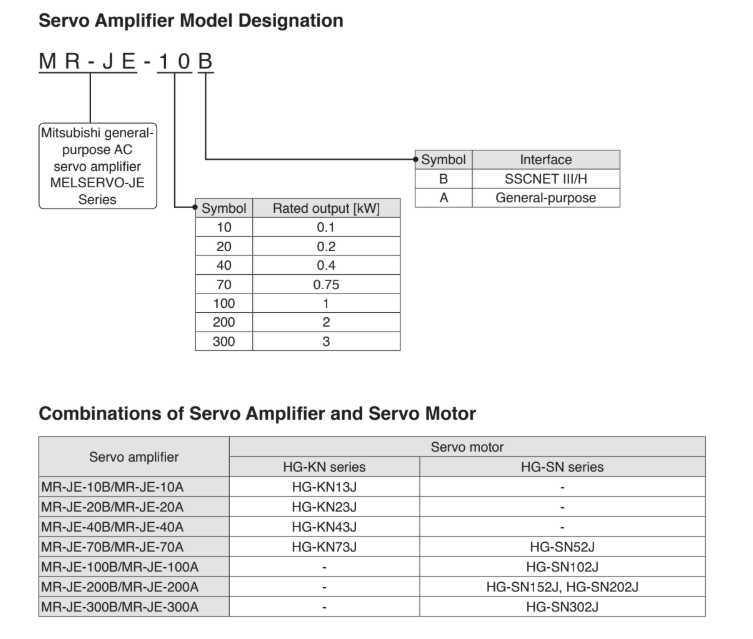

Điều đầu tiên cần xác định là bạn đang dùng dòng servo Mitsubishi nào và motor công suất bao nhiêu. Mỗi dòng drive và motor có thể sử dụng chuẩn đầu nối, chuẩn encoder hoặc yêu cầu cáp khác nhau. Vì vậy, trước khi đặt mua, cần kiểm tra chính xác model drive, model motor và tài liệu kỹ thuật tương ứng. Sau khi xác đinh được mã servo motor thì vào catalog của mã servo để xác định drive và cáp cho phù hợp.

Với dây động lực servo Mitsubishi, yếu tố quan trọng là khả năng chịu dòng và độ bền cơ học. Nếu motor công suất lớn mà dùng dây tiết diện nhỏ, dây có thể nóng lên khi vận hành kéo dài. Trong khi đó, với dây encoder servo Mitsubishi, điểm cần lưu ý nhiều hơn là chất lượng chống nhiễu và độ ổn định truyền tín hiệu.

Nếu motor đặt gần tủ điện, việc chọn cáp sẽ đơn giản hơn. Nhưng nếu motor lắp ở vị trí xa, nằm trên cơ cấu chuyển động hoặc dây phải đi qua máng xích, bạn cần chọn loại cáp có độ mềm phù hợp, chịu uốn tốt và đúng chiều dài cần dùng. Không nên nối cáp tùy tiện nếu không có giải pháp kỹ thuật phù hợp, vì điều này có thể làm suy giảm tín hiệu.

2. Chọn theo chiều dài cáp, môi trường làm việc và yêu cầu chống nhiễu

Chiều dài dây là yếu tố nhiều người bỏ qua. Trong thực tế, cáp càng dài thì nguy cơ sụt áp, nhiễu tín hiệu hoặc suy hao càng đáng lưu ý hơn. Vì vậy, khi chọn cách chọn cáp servo, cần tính trước vị trí đặt drive, motor, đường đi dây và dự phòng thao tác bảo trì.

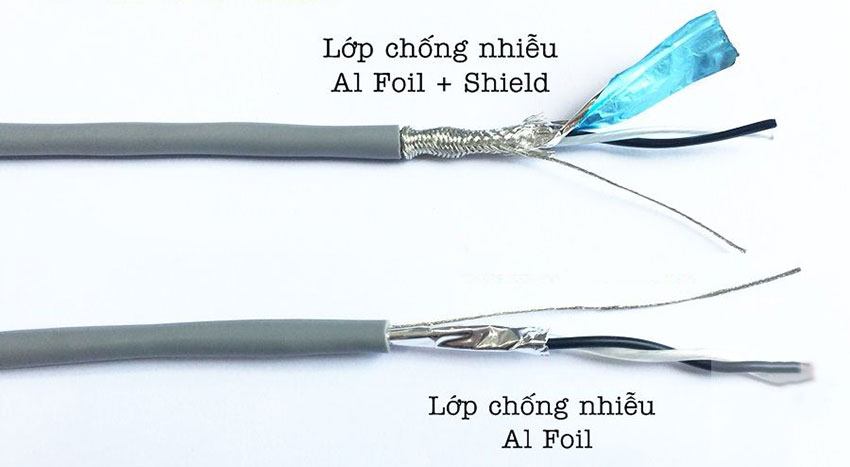

Môi trường làm việc cũng rất quan trọng. Nếu máy hoạt động trong xưởng có nhiều nhiễu điện, gần biến tần, khởi động từ hay nguồn công suất lớn, nên ưu tiên loại cáp có lớp shield chống nhiễu tốt và đi dây tách biệt giữa động lực với tín hiệu. Nếu môi trường có dầu, bụi, rung hoặc chuyển động liên tục, cần chọn lớp vỏ cáp phù hợp để tăng tuổi thọ.

Trong nhiều trường hợp, dùng đúng mitsubishi servo cable không chỉ giúp máy chạy ổn định hơn mà còn rút ngắn thời gian xử lý sự cố. Khi kỹ thuật viên nhìn vào hệ thống đi dây chuẩn ngay từ đầu, việc bảo trì cũng nhanh và dễ hơn rất nhiều.

III. Những lưu ý khi lắp đặt và sử dụng cáp servo Mitsubishi

Chọn đúng cáp là một bước, lắp đặt đúng lại là bước quan trọng không kém. Nhiều hệ thống dùng đúng cáp nhưng vẫn phát sinh lỗi vì đi dây chưa hợp lý.

Một lưu ý cơ bản là không nên đi chung dây encoder servo Mitsubishi với dây nguồn động lực, dây biến tần hoặc dây tải lớn trong cùng một bó mà không có khoảng cách tách biệt. Điều này dễ làm tín hiệu phản hồi bị nhiễu. Khi cần thiết, nên dùng máng riêng hoặc bố trí đường dây rõ ràng trong tủ điện.

Tiếp theo là vấn đề đầu nối. Các đầu jack cần cắm chắc, đúng chuẩn và tránh tình trạng lỏng chân sau thời gian rung động. Với máy hoạt động liên tục, chỉ cần một điểm tiếp xúc kém cũng có thể làm hệ thống báo lỗi ngắt quãng, rất khó bắt bệnh.

Ngoài ra, không nên bẻ gập cáp quá mức, đặc biệt tại vị trí gần đầu motor và đầu drive. Nếu dây phải chuyển động liên tục theo cơ cấu máy, cần kiểm tra bán kính uốn cho phù hợp. Đây là kinh nghiệm thực tế rất quan trọng với các máy đóng gói, máy cắt hay máy tự động có trục servo di chuyển thường xuyên.

Cuối cùng, khi thay thế phụ kiện servo Mitsubishi, người dùng nên ưu tiên giải pháp đồng bộ và kiểm tra kỹ thông số kỹ thuật trước khi lắp. Một bộ servo tốt nhưng dùng cáp không phù hợp sẽ khó phát huy hết độ chính xác và độ bền mong muốn.

IV. Kết bài

Hiểu đúng về mitsubishi servo cable sẽ giúp người dùng chọn đúng dây động lực, dây encoder và bố trí lắp đặt hợp lý hơn trong thực tế. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến độ ổn định, độ chính xác và tuổi thọ của cả hệ thống servo.

Nếu anh em kỹ thuật, đơn vị chế tạo máy hoặc nhà máy đang cần tư vấn chọn cáp servo Mitsubishi, kiểm tra hệ thống đấu nối hoặc tìm giải pháp thiết bị điện – tự động hóa phù hợp, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ kỹ thuật thực tế và nhanh chóng.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0931.866.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

V. Câu hỏi thường gặp về Mitsubishi Servo Cable

1. Mitsubishi servo cable là gì?
Là bộ cáp kết nối giữa servo drive và servo motor Mitsubishi, gồm phần cấp nguồn và truyền tín hiệu phản hồi.

2. Mitsubishi servo cable gồm những loại nào?
Thường có 2 loại chính: dây động lực servo Mitsubishi và dây encoder servo Mitsubishi.

3. Có thể dùng dây thường thay cho cáp servo Mitsubishi không?
Không nên, vì dây thường dễ gây nhiễu, sai tín hiệu và làm hệ servo chạy không ổn định.

4. Dây encoder servo Mitsubishi dùng để làm gì?
Dùng để truyền tín hiệu phản hồi từ motor về drive, giúp điều khiển vị trí và tốc độ chính xác.

5. Dây động lực servo Mitsubishi có giống dây encoder không?
Không. Dây động lực truyền điện, còn dây encoder truyền tín hiệu phản hồi.
