Cáp lập trình PLC LS: Giới thiệu và hướng dẫn cài driver

Cáp lập trình PLC LS là phụ kiện quan trọng giúp kỹ thuật viên kết nối máy tính với PLC LS để nạp chương trình, lấy chương trình, kiểm tra lỗi và bảo trì hệ thống điều khiển. Việc chọn đúng loại cáp theo từng dòng PLC và cài đúng driver USB COM sẽ giúp quá trình truyền thông ổn định, hạn chế lỗi không nhận cổng COM hoặc không kết nối được với phần mềm lập trình.

I. Cáp lập trình PLC LS là gì?

1. Khái niệm cáp lập trình PLC LS

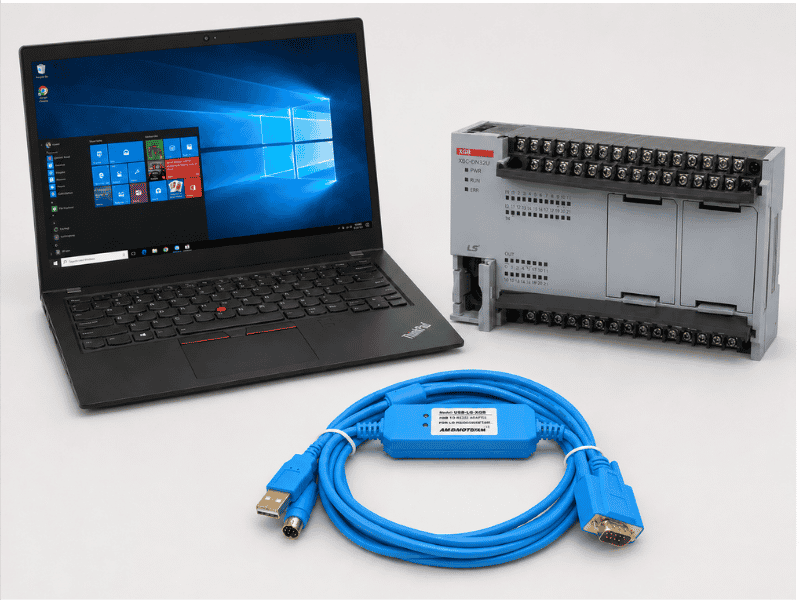

Cáp lập trình PLC LS là loại cáp dùng để kết nối máy tính với PLC LS, trước đây nhiều người vẫn quen gọi là PLC LG. Thông qua sợi cáp này, kỹ thuật viên có thể download chương trình từ máy tính xuống PLC, upload chương trình từ PLC về máy tính, giám sát trạng thái hoạt động và xử lý lỗi trong quá trình vận hành máy.

Trong thực tế bảo trì công nghiệp, cáp lập trình PLC LS thường được dùng khi cần chỉnh sửa chương trình, sao lưu chương trình máy cũ, kiểm tra lỗi truyền thông hoặc nạp lại chương trình sau khi thay PLC. Đây là phụ kiện nhỏ nhưng rất quan trọng với nhà máy đang sử dụng PLC LS dòng Master-K, XGB hoặc các dòng PLC LS phổ biến khác.

2. Vì sao cần dùng đúng cáp lập trình PLC LS?

Không phải mọi loại cáp USB đều có thể lập trình được PLC LS. Một sợi cáp lập trình PLC LS phù hợp phải có đúng chuẩn giao tiếp, đúng đầu kết nối PLC và có mạch chuyển đổi tín hiệu tương thích. Nếu dùng sai cáp, phần mềm có thể không nhận cổng COM, không kết nối được PLC hoặc báo lỗi khi download upload chương trình.

Với các dòng PLC LS khác nhau, đầu cổng lập trình và chuẩn kết nối có thể không giống nhau. Vì vậy, khi mua cáp lập trình PLC LS, người dùng nên kiểm tra rõ model PLC, dòng PLC đang sử dụng và phần mềm lập trình tương ứng. Đây là bước quan trọng để tránh mua nhầm cáp, nhất là với hệ thống máy cũ trong nhà xưởng.

3. Cáp lập trình PLC LS thường dùng trong trường hợp nào?

Cáp lập trình PLC LS thường được sử dụng khi kỹ thuật viên cần nạp chương trình cho PLC mới, sao lưu chương trình từ PLC đang chạy, thay thế PLC bị lỗi, chỉnh sửa logic điều khiển hoặc kiểm tra tín hiệu trong quá trình chạy thử máy. Với đội bảo trì, đây gần như là phụ kiện không thể thiếu khi xử lý sự cố tại hiện trường.

Ngoài ra, cáp còn rất cần thiết với đơn vị chế tạo máy, kỹ sư tự động hóa và người học PLC LS. Chỉ cần thiếu đúng sợi cáp lập trình, việc kết nối giữa máy tính và PLC có thể bị gián đoạn, khiến quá trình sửa chữa, commissioning hoặc bàn giao máy mất nhiều thời gian hơn dự kiến.

II. Các loại cáp lập trình PLC LS thông dụng hiện nay

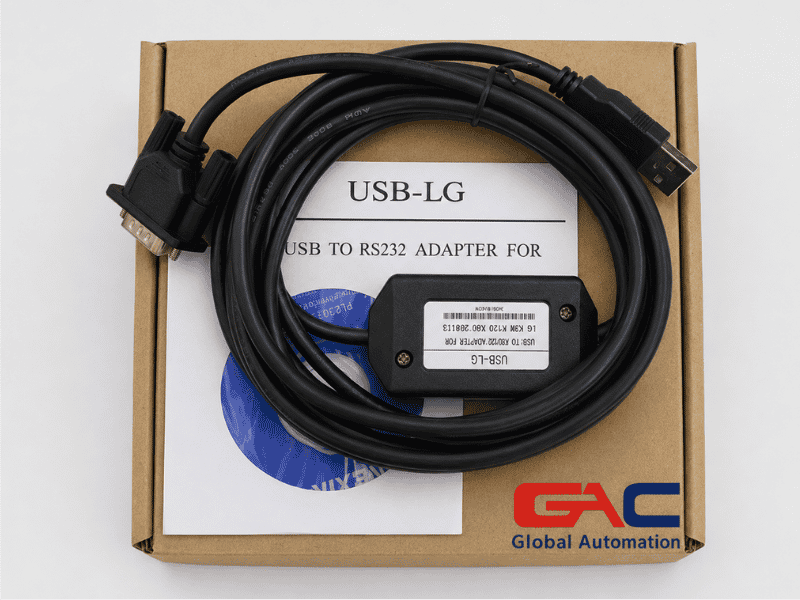

1. Cáp lập trình USB-LG

USB-LG là loại cáp lập trình PLC LS thường dùng cho dòng Master-K. Cáp có chức năng download và upload chương trình cho PLC LS dòng Master-K, phù hợp với nhiều hệ thống máy cũ vẫn đang vận hành trong nhà máy, xưởng sản xuất hoặc dây chuyền tự động hóa đã lắp đặt lâu năm.

Loại cáp này thường được tích hợp chuyển đổi USB to RS232, một đầu cắm vào máy tính qua cổng USB, đầu còn lại kết nối với PLC qua cổng COM tròn 8 chân. Khi sử dụng, người dùng cần cài driver để máy tính nhận cáp dưới dạng cổng COM trong Device Manager.

2. Cáp lập trình USB-XGB

USB-XGB là cáp lập trình PLC LS dùng cho dòng XGB. Đây là dòng PLC khá phổ biến trong các hệ thống điều khiển nhỏ và vừa, thường gặp ở tủ điện máy đóng gói, băng tải, máy cắt, máy dán nhãn, máy chiết rót hoặc các dây chuyền sản xuất cần điều khiển logic ổn định.

Tương tự nhiều dòng cáp lập trình PLC hiện nay, USB-XGB cũng dùng cổng USB để kết nối với máy tính và cần driver để Windows nhận đúng cổng COM. Sau khi cài driver thành công, người dùng sẽ chọn đúng số COM trong phần mềm lập trình PLC LS để kết nối với PLC.

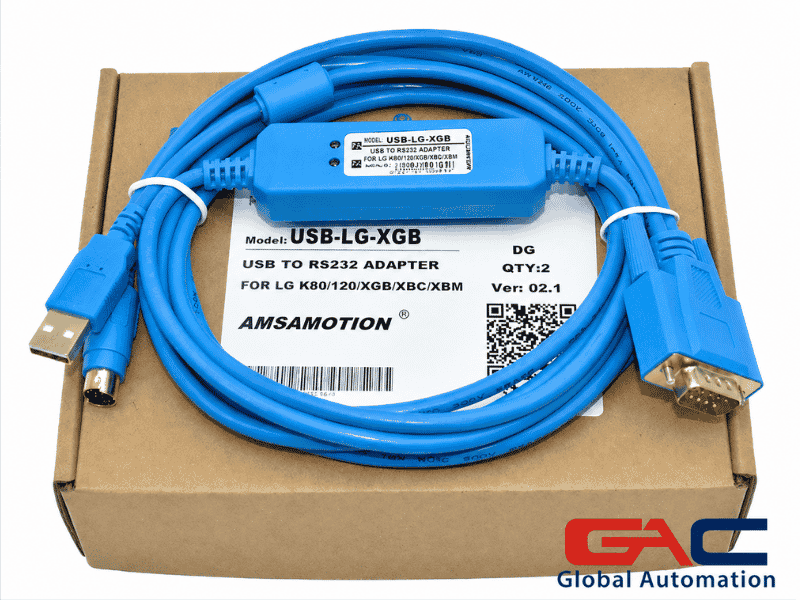

3. Cáp lập trình USB-LG-XGB

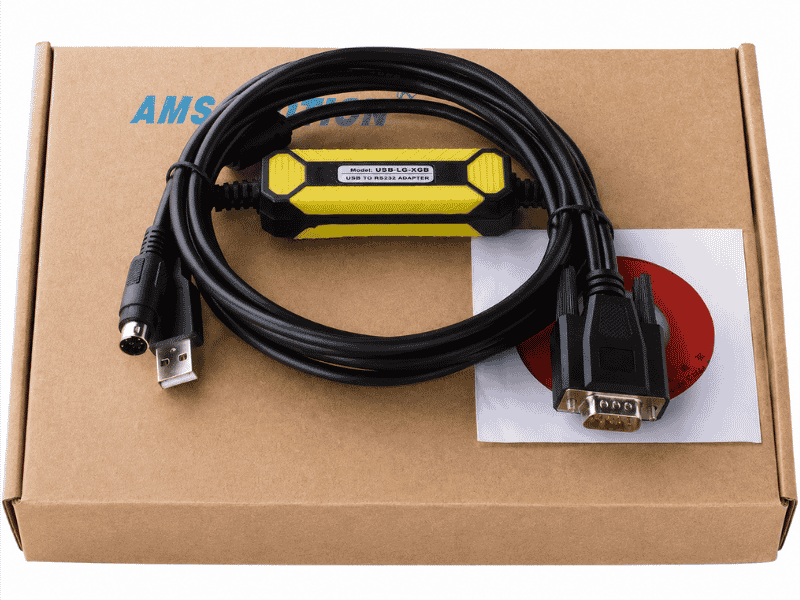

USB-LG-XGB là loại cáp lập trình PLC LS có phạm vi sử dụng rộng hơn, hỗ trợ cả dòng Master-K và XGB. Đây là lựa chọn phù hợp nếu kỹ thuật viên thường xuyên làm việc với nhiều đời PLC LS khác nhau hoặc cần một sợi cáp linh hoạt để phục vụ công việc bảo trì tại nhiều nhà máy.

Với đội kỹ thuật nhà máy hoặc đơn vị dịch vụ tự động hóa, việc dùng loại cáp hỗ trợ nhiều dòng PLC sẽ tiện hơn khi đi công trình. Tuy nhiên, người dùng vẫn cần kiểm tra kỹ model PLC trước khi kết nối để chọn đúng phần mềm, đúng cổng truyền thông và đúng cách cài đặt driver.

III. Cấu tạo và nguyên lý kết nối của cáp lập trình PLC LS

1. Cấu tạo cơ bản của cáp lập trình PLC LS

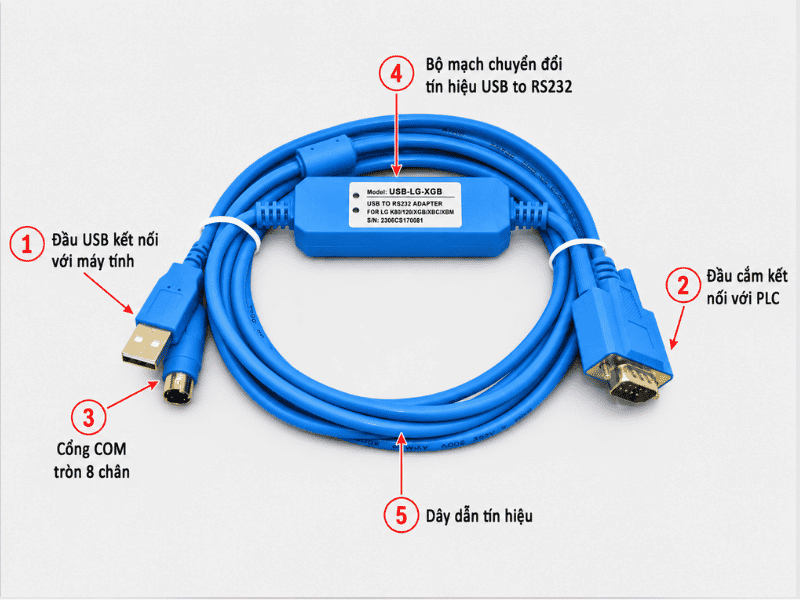

Một sợi cáp lập trình PLC LS thường gồm đầu USB kết nối với máy tính, bộ mạch chuyển đổi tín hiệu bên trong cáp, dây dẫn tín hiệu và đầu cắm kết nối với PLC. Với các dòng cáp phổ biến, đầu PLC có thể là cổng COM tròn 8 chân hoặc dạng cổng chuyên dụng tùy từng model.

Bên trong cáp thường có mạch chuyển đổi USB sang chuẩn truyền thông phù hợp để máy tính có thể giao tiếp với PLC. Khi cắm cáp vào máy tính và cài driver đúng, Windows sẽ nhận cáp như một cổng COM ảo. Phần mềm lập trình PLC LS sẽ dùng cổng COM này để truyền dữ liệu với PLC.

2. Vai trò của driver USB COM

Driver USB COM là phần mềm giúp hệ điều hành nhận diện cáp lập trình PLC LS. Nếu chưa cài driver hoặc cài sai driver, máy tính có thể không hiển thị cổng COM trong Device Manager, dẫn đến tình trạng phần mềm lập trình không thể kết nối PLC dù cáp đã được cắm vào máy tính.

Sau khi driver được cài thành công, người dùng cần rút cáp ra và cắm lại để máy tính nhận thiết bị. Khi vào Device Manager, mục Ports (COM & LPT) sẽ xuất hiện cổng COM tương ứng. Đây là thông tin quan trọng cần dùng khi cấu hình truyền thông trong phần mềm lập trình PLC LS.

3. Vì sao cáp đã cắm nhưng vẫn không kết nối được PLC?

Một lỗi rất thường gặp là máy tính đã nhận cáp nhưng phần mềm vẫn không kết nối được PLC. Nguyên nhân có thể do chọn sai cổng COM, chọn sai dòng PLC, sai phần mềm lập trình, PLC chưa cấp nguồn, đầu cắm PLC bị lỏng hoặc driver chưa được cài đúng quyền quản trị.

Ngoài ra, nếu máy tính tự gán cổng COM quá cao, một số phần mềm cũ có thể khó nhận. Khi đó, người dùng có thể vào Device Manager để đổi lại số COM phù hợp hơn, sau đó mở phần mềm lập trình và chọn lại đúng cổng COM trước khi kết nối với PLC.

IV. Hướng dẫn cài driver cho cáp lập trình PLC LS

1. Chuẩn bị trước khi cài driver

Trước khi cài driver cho cáp lập trình PLC LS, người dùng cần chuẩn bị máy tính chạy hệ điều hành Windows, file driver phù hợp với cáp và đảm bảo tài khoản máy tính có quyền cài đặt phần mềm. Với Windows 7 trở lên, nên chạy file cài đặt bằng quyền Run as Administrator để hạn chế lỗi quyền truy cập.

Người dùng cũng nên tắt bớt các phần mềm không cần thiết trong quá trình cài đặt. Nếu máy tính đã từng cài driver cũ nhưng nhận cáp không ổn định, có thể kiểm tra lại trong Device Manager để tránh xung đột driver hoặc lỗi nhận sai thiết bị USB COM.

2. Các bước cài driver cáp lập trình PLC LS

Bước 1. Cắm cáp lập trình PLC LS vào máy tính. Sau khi cắm cáp, máy tính có thể báo đang tìm driver hoặc thiết bị chưa được nhận diện đầy đủ. Đây là hiện tượng bình thường nếu driver chưa được cài đặt trước đó trên máy tính.

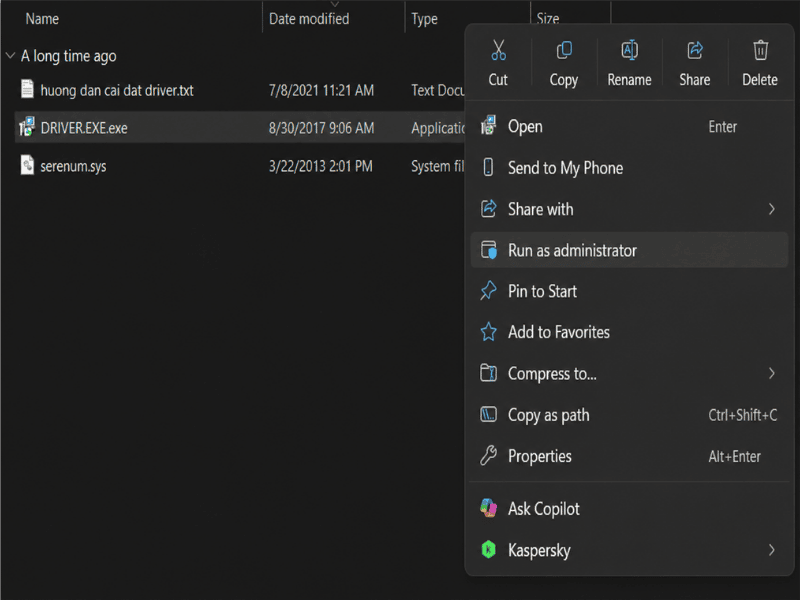

Bước 2. Download phần mềm driver cho cáp về máy tính [TẠI ĐÂY]. Sau khi tải driver, giải nén nếu file đang ở dạng nén. Tiếp theo, chạy file driver.exe. Nếu dùng Windows 7 trở lên, nên click chuột phải vào file driver.exe và chọn Run as Administrator.

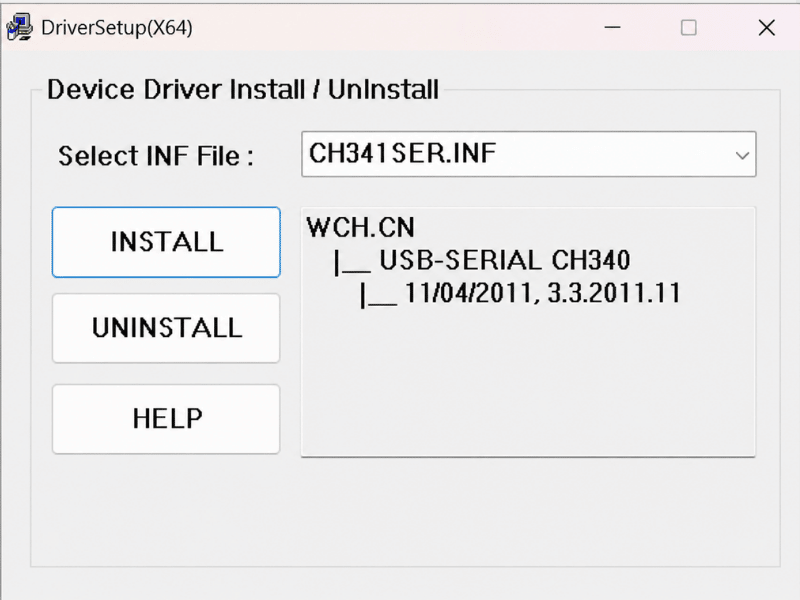

Sau đó chọn Install và chờ quá trình cài đặt hoàn tất.

Bước 3. Rút cáp ra và cắm lại vào máy tính. Việc rút ra cắm lại giúp hệ điều hành nhận diện lại cáp sau khi driver đã được cài. Đây là bước nhỏ nhưng rất quan trọng, vì nếu bỏ qua, máy tính có thể chưa phân cổng COM mới cho cáp.

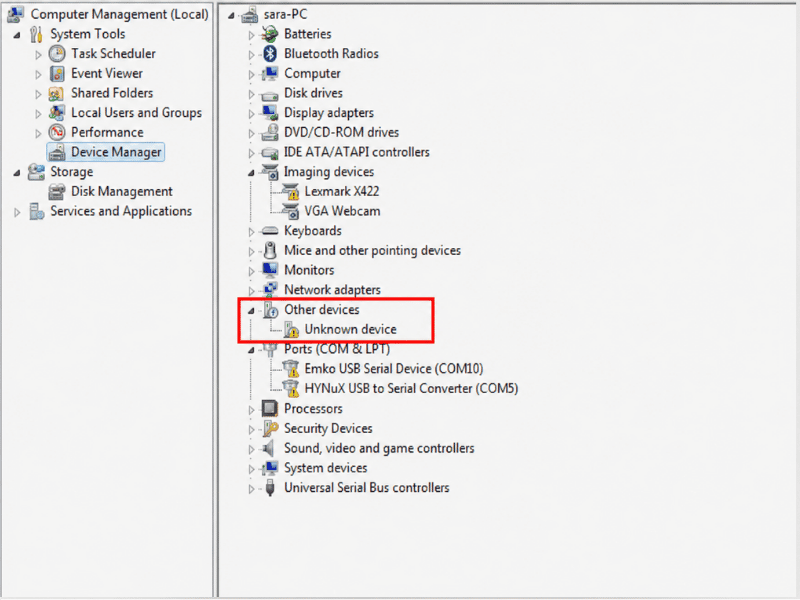

Bước 4. Kiểm tra cổng COM trong Device Manager. Vào biểu tượng My Computer hoặc This PC ngoài Desktop, click chuột phải, chọn Manage, sau đó vào Device Manager. Tiếp theo mở mục Ports (COM & LPT). Nếu cài đặt thành công, máy tính sẽ xuất hiện một cổng COM tương ứng với cáp.

3. Cách xác nhận đã cài driver thành công

Driver được xem là cài thành công khi trong Device Manager xuất hiện mục Ports (COM & LPT) và có cổng COM mới sau khi cắm cáp. Số COM có thể khác nhau tùy từng máy tính, ví dụ COM3, COM4 hoặc một số COM khác do hệ điều hành tự gán.

Khi mở phần mềm lập trình PLC LS, người dùng cần chọn đúng số COM này trong phần cấu hình truyền thông. Nếu chọn sai COM, phần mềm sẽ không kết nối được PLC dù driver đã cài đúng. Vì vậy, kiểm tra cổng COM là bước bắt buộc trước khi download upload chương trình.

V. Cách kết nối cáp lập trình PLC LS với phần mềm lập trình

1. Chọn đúng phần mềm theo dòng PLC LS

Với PLC LS, người dùng cần chọn đúng phần mềm lập trình tương ứng với dòng PLC đang sử dụng. Các dòng PLC LS đời mới như XGB, XGK, XGI, XGR thường được lập trình bằng phần mềm XG5000. Một số dòng Master-K đời cũ có thể dùng phần mềm khác phù hợp hơn.

Trước khi kết nối, nên kiểm tra model PLC trên tem thiết bị. Không nên chỉ ghi chung là PLC LS, vì mỗi dòng PLC có phần mềm, giao thức và cách thiết lập truyền thông khác nhau. Việc xác định đúng model sẽ giúp quá trình download upload chương trình nhanh, an toàn và hạn chế lỗi kết nối.

2. Cấu hình cổng COM trong phần mềm

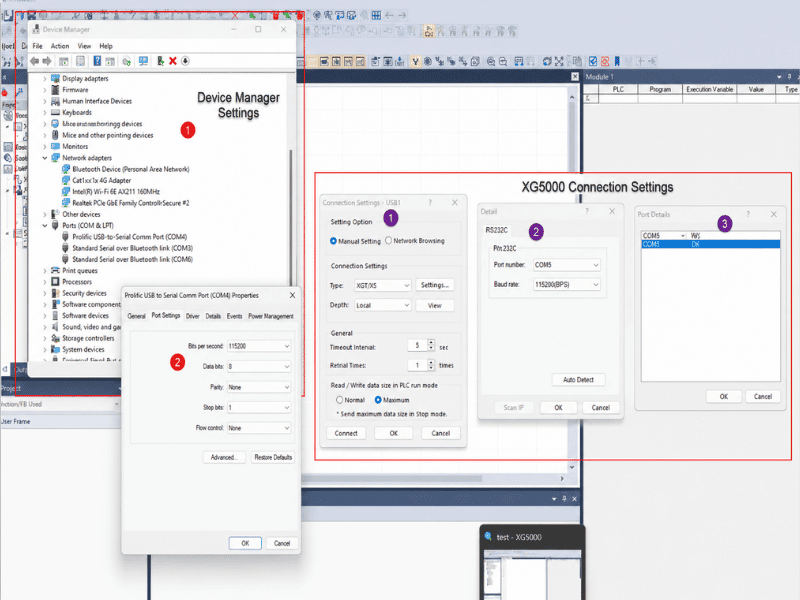

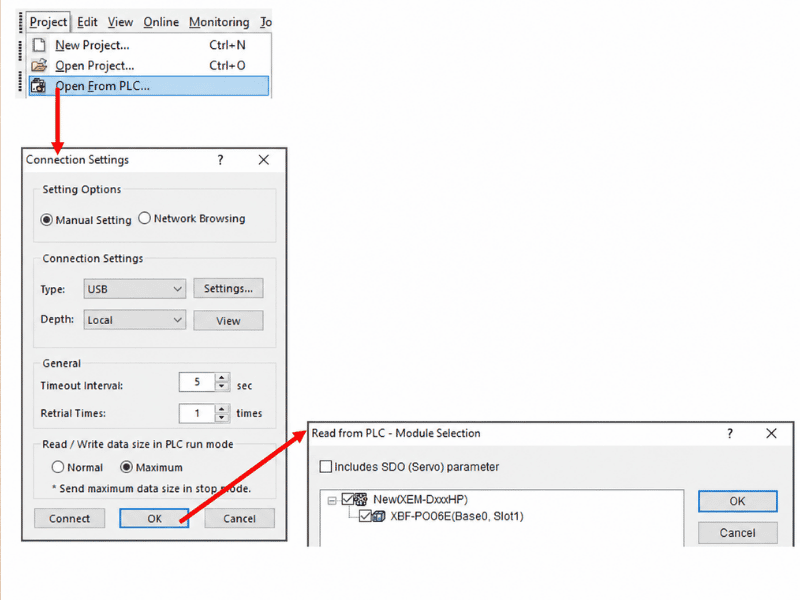

Sau khi cài driver và biết được số COM trong Device Manager, người dùng mở phần mềm lập trình PLC LS, vào phần thiết lập kết nối và chọn đúng cổng COM tương ứng. Nếu phần mềm cho phép chọn tốc độ truyền, định dạng truyền thông hoặc loại kết nối, cần cài theo thông số phù hợp với PLC.

Trong nhiều trường hợp, lỗi kết nối không phải do hỏng cáp mà do chọn sai cổng COM. Vì vậy, khi phần mềm báo không kết nối được PLC, việc đầu tiên nên làm là kiểm tra lại số COM trong Device Manager rồi đối chiếu với phần cài đặt truyền thông trong phần mềm.

3. Kiểm tra download upload chương trình

Khi đã kết nối thành công, người dùng có thể thử đọc thông tin PLC hoặc upload chương trình từ PLC về máy tính để kiểm tra. Trước khi download chương trình mới xuống PLC, nên sao lưu chương trình cũ nếu hệ thống đang vận hành thực tế để tránh mất dữ liệu quan trọng.

Với máy đang chạy sản xuất, không nên tự ý download chương trình nếu chưa hiểu rõ logic điều khiển. Một thao tác sai có thể khiến máy dừng, mất chương trình cũ hoặc ảnh hưởng đến toàn bộ dây chuyền. Nếu chưa chắc chắn, nên nhờ kỹ thuật có kinh nghiệm hỗ trợ trước khi thao tác.

VI. Kết luận

Cáp lập trình PLC LS là thiết bị không thể thiếu giúp kỹ thuật viên kết nối nhanh chóng giữa máy tính và PLC LS để nạp chương trình, sao lưu dữ liệu, chẩn đoán lỗi và bảo trì hệ thống. Tùy theo dòng PLC đang sử dụng, bạn có thể lựa chọn cáp USB-LG cho Master-K, USB-XGB cho XGB hoặc USB-LG-XGB đa năng để làm việc linh hoạt với nhiều dòng PLC khác nhau, tiết kiệm chi phí đầu tư thiết bị.

Để đảm bảo quá trình kết nối ổn định và không phát sinh lỗi truyền thông, người dùng cần cài đặt đúng driver USB COM, kiểm tra cổng COM trong Device Manager và cấu hình chính xác trong phần mềm lập trình. Việc lựa chọn đúng loại cáp ngay từ đầu không chỉ giúp tiết kiệm thời gian mà còn hạn chế tối đa các sự cố gián đoạn trong quá trình vận hành, bảo trì và nâng cấp hệ thống.
