Cáp lập trình PLC Siemens: Tránh lựa chọn sai

Cáp lập trình PLC Siemens là nhóm phụ kiện dễ mua nhầm vì mỗi dòng PLC Siemens dùng chuẩn kết nối và phần mềm khác nhau. Từ S7-200, LOGO, S7-300 đến S7-1200, kỹ thuật viên cần xác định đúng model, cổng truyền thông, phần mềm lập trình và driver trước khi nạp, đọc hoặc sửa chương trình. Bài viết này giúp bạn chọn cáp đúng theo từng dòng PLC, hiểu lỗi kết nối thường gặp và biết cách chuẩn bị cáp phù hợp khi bảo trì tại nhà máy.

I. Tổng quan về cáp lập trình PLC Siemens

1. Vì sao không thể dùng một loại cáp cho mọi PLC Siemens

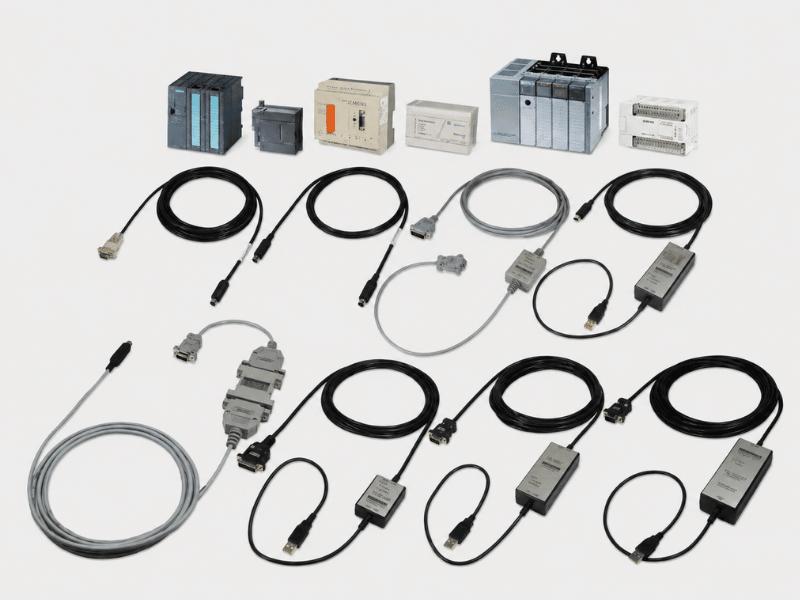

Cáp lập trình PLC Siemens không phải là một loại dây dùng chung cho tất cả thiết bị. Siemens có nhiều thế hệ điều khiển khác nhau như LOGO, S7-200, S7-300 và S7-1200. Mỗi dòng lại dùng chuẩn truyền thông riêng, phần mềm riêng và cách cấu hình kết nối riêng, nên chọn theo cảm tính rất dễ sai.

S7-200 cổ điển thường làm việc qua PPI, LOGO đời cũ dùng cáp PC hoặc USB PC chuyên dụng, S7-300 phổ biến với MPI hoặc PROFIBUS, còn S7-1200 kết nối qua Ethernet hoặc PROFINET. Vì vậy, cáp lập trình PLC Siemens cần được chọn theo đúng model CPU, không chỉ theo tên gọi chung. Hiểu đúng cáp lập trình PLC Siemens giúp kỹ thuật viên giảm lỗi ngay từ bước chuẩn bị.

2. Những thông tin cần kiểm tra trước khi mua

Trước khi chọn cáp lập trình PLC Siemens, cần kiểm tra model PLC, cổng kết nối, phần mềm đang dùng và hệ điều hành máy tính. Ví dụ S7-200 CPU 224 thường khác hoàn toàn S7-1200 CPU 1214C. LOGO 0BA6 cũng không nên tư vấn giống LOGO 8 có Ethernet.

Ngoài phần cứng, driver là yếu tố rất quan trọng với các cáp USB chuyển đổi. Máy tính phải nhận đúng thiết bị thì phần mềm mới có thể online với PLC. Với Ethernet, cần kiểm tra địa chỉ IP, card mạng và lớp mạng. Chọn đúng ngay từ đầu giúp giảm thời gian xử lý tại hiện trường.

II. Cáp lập trình PLC S7-200 Siemens

1. S7-200 dùng chuẩn kết nối nào

Cáp lập trình PLC S7 200 là nhóm được hỏi nhiều vì S7-200 vẫn xuất hiện trong nhiều máy cũ, dây chuyền đóng gói, băng tải, máy cắt và tủ điều khiển phụ trợ. Dòng S7-200 cổ điển thường kết nối với máy tính qua chuẩn PPI, nên không thể dùng nhầm sang cáp MPI của S7-300.

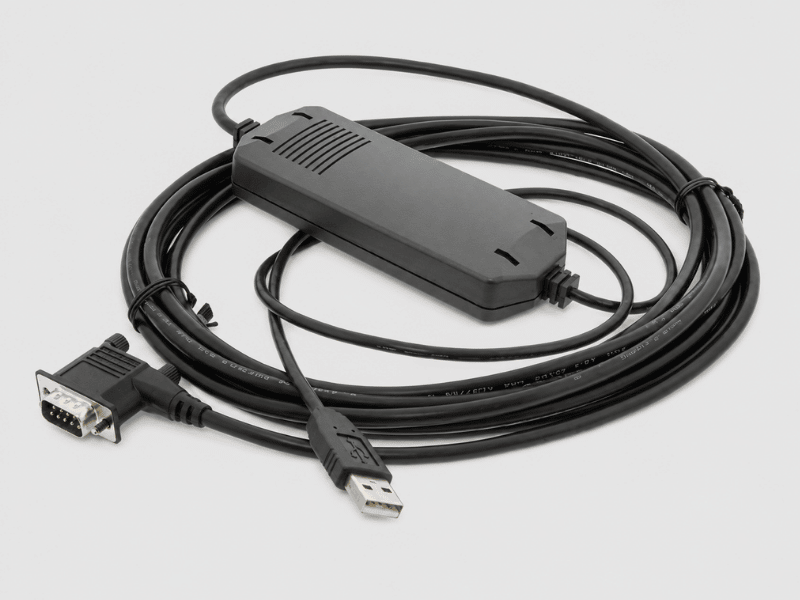

Một số tên gọi thường gặp là cáp PC PPI, USB PPI, cáp USB PPI Siemens hoặc cáp nạp chương trình S7-200. Trong tài liệu Siemens, USB/PPI cable dùng để kết nối S7-200 với giao diện USB của máy tính. Vì vậy, khi mua cáp lập trình PLC Siemens cho S7-200, cần ưu tiên đúng chuẩn PPI.

2. Phần mềm và lỗi kết nối thường gặp

S7-200 cổ điển thường lập trình bằng STEP 7 MicroWIN, không phải TIA Portal. Nếu có đúng cáp nhưng mở sai phần mềm, máy tính vẫn không thể kết nối. Người dùng cần chọn đúng cổng truyền thông trong phần Communication, kiểm tra driver và xác nhận phần mềm đã nhận đúng adapter.

Lỗi thường gặp là máy tính không nhận cáp, chọn sai COM port, sai tốc độ truyền hoặc nhầm giữa S7-200 cổ điển và S7-200 SMART. Hai nhóm này không nên tư vấn giống nhau. Khi mua cáp lập trình PLC S7 200, hãy chụp rõ tem CPU và cổng truyền thông để được chọn đúng loại.

III. Cáp lập trình LOGO Siemens

1. LOGO đời cũ và cáp USB PC

LOGO Siemens là bộ điều khiển logic cỡ nhỏ, thường dùng cho bơm, quạt, chiếu sáng, cửa tự động hoặc tủ điều khiển đơn giản. Tuy thuộc Siemens, LOGO không dùng chung hoàn toàn cách lập trình với S7-200, S7-300 hay S7-1200. Vì vậy, cáp lập trình LOGO cần chọn theo đúng đời thiết bị.

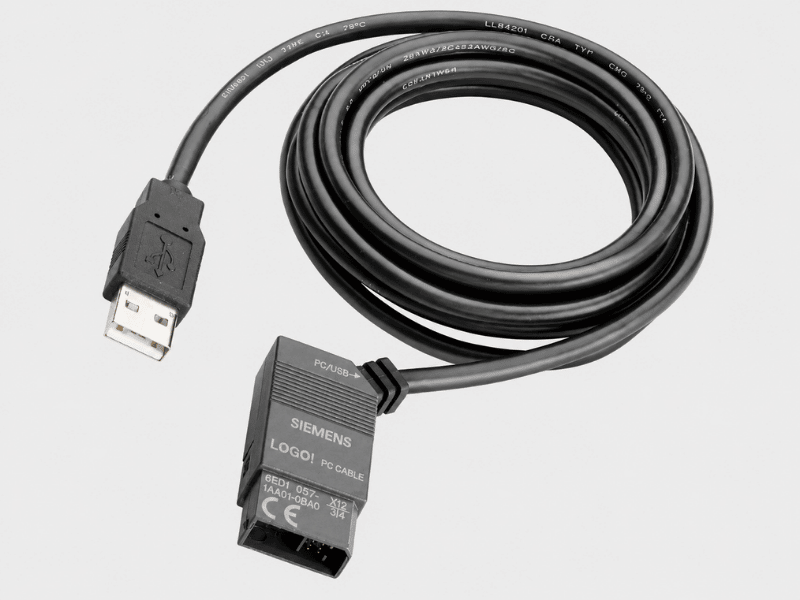

Với LOGO đời cũ, người dùng thường cần cáp LOGO PC hoặc LOGO USB PC cable để truyền chương trình giữa máy tính và bộ điều khiển. Phần mềm lập trình là LOGO Soft Comfort. Khi kết nối không thành công, cần kiểm tra driver cáp, nguồn cấp cho LOGO và lựa chọn giao diện truyền thông trong phần mềm.

2. LOGO đời mới và kết nối Ethernet

Với LOGO đời mới có cổng Ethernet, việc lập trình thuận tiện hơn vì có thể kết nối bằng cáp mạng RJ45. Khi đó, vấn đề chính không nằm ở driver cáp mà nằm ở địa chỉ IP, cùng lớp mạng và lựa chọn đúng thiết bị trong LOGO Soft Comfort.

Không nên tự dùng cáp chuyển USB sang RS232 thông thường để thay thế cáp LOGO PC nếu chưa kiểm chứng tương thích. Khi khách hàng cần cáp lập trình PLC Siemens cho LOGO, thông tin quan trọng nhất là đời LOGO, mã thiết bị và ảnh cổng kết nối thực tế trên bộ điều khiển. Đây là cách chọn cáp lập trình PLC Siemens an toàn cho các tủ điều khiển nhỏ.

IV. Cáp lập trình PLC S7-300 Siemens

1. S7-300 thường dùng MPI hoặc PROFIBUS

Cáp lập trình PLC S7 300 thường dùng trong nhà máy có hệ thống máy móc đã vận hành lâu năm. S7-300 là dòng PLC dạng module, bền và phổ biến trong dây chuyền công nghiệp. Khác S7-200 dùng PPI và S7-1200 dùng Ethernet, S7-300 thường lập trình qua MPI hoặc PROFIBUS.

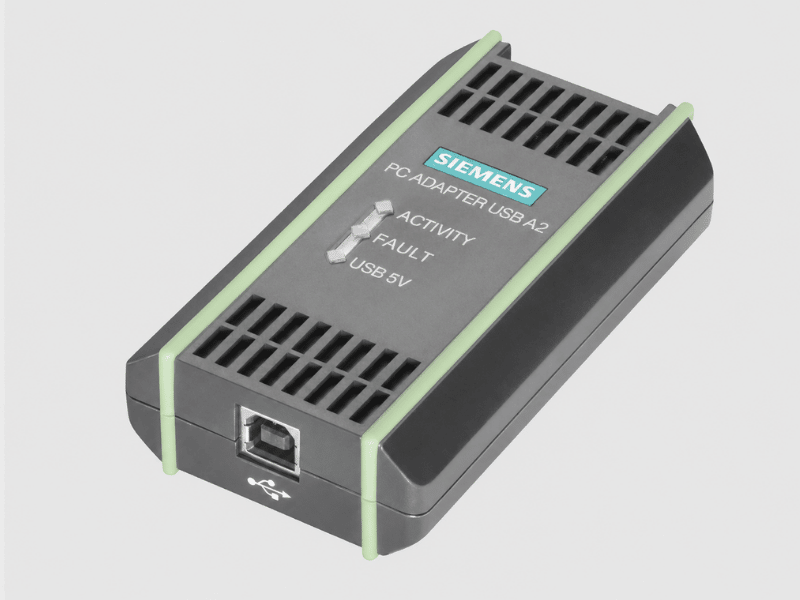

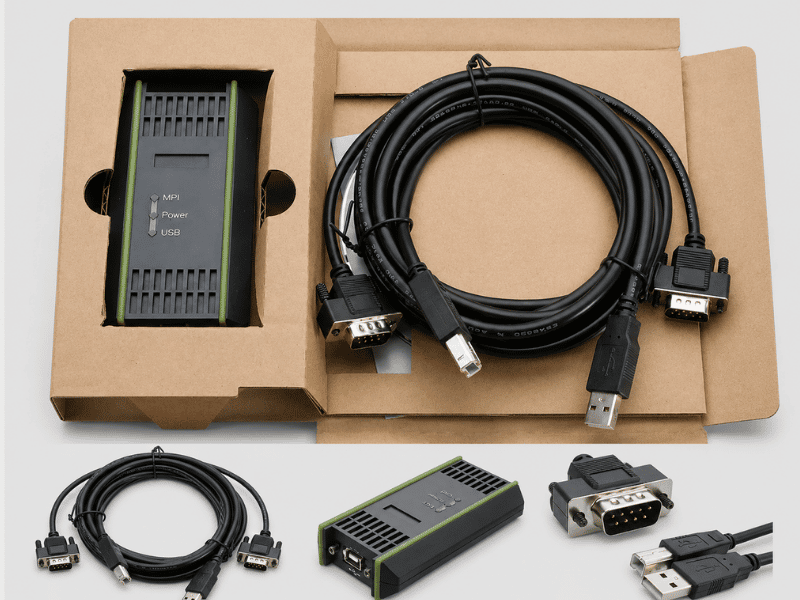

Các lựa chọn thường gặp là PC Adapter USB, PC Adapter USB A2 hoặc CP5711. Đây là bộ chuyển đổi từ máy tính sang mạng MPI hoặc PROFIBUS, không phải cáp USB thông thường. Khi mua cáp lập trình PLC Siemens cho S7-300, cần nói rõ CPU đang dùng, cổng MPI hay PROFIBUS và phần mềm lập trình.

2. Cấu hình PG PC Interface khi online

Với S7-300, phần mềm thường gặp là STEP 7 Classic, một số trường hợp có thể làm việc trong TIA Portal tùy CPU và project. Điểm quan trọng là phải cấu hình đúng PG PC Interface. Nếu chọn sai adapter, sai MPI, sai PROFIBUS hoặc sai tốc độ mạng, phần mềm sẽ không online được.

Khi máy đang chạy sản xuất, kỹ thuật viên không nên tùy tiện chỉnh địa chỉ mạng hoặc tốc độ truyền nếu chưa nắm cấu hình. Cáp tốt chỉ là một phần, thao tác phần mềm đúng mới quyết định kết nối ổn định. Nếu có cổng Ethernet trên hệ thống, cần kiểm tra đó là cổng PLC, HMI hay switch trước khi cắm.

V. Cáp lập trình PLC S7-1200 Siemens

1. S7-1200 dùng Ethernet hoặc PROFINET

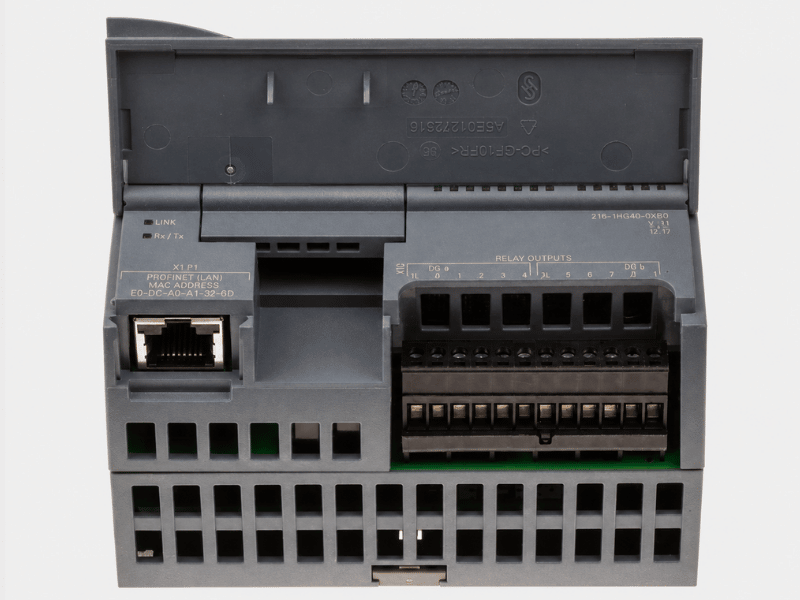

Cáp lập trình PLC S7 1200 dễ chọn hơn các dòng cũ vì phần lớn trường hợp dùng cáp mạng Ethernet RJ45. S7-1200 có cổng PROFINET trên CPU, có thể kết nối máy tính bằng cáp Ethernet phù hợp để lập trình, nạp chương trình và online bằng TIA Portal.

Điều này có nghĩa S7-1200 không dùng cáp USB PPI như S7-200 và không cần adapter MPI như S7-300. Tuy nhiên, cáp lập trình PLC Siemens cho S7-1200 vẫn nên chọn loại tốt, đầu bấm chắc chắn, đặc biệt khi dùng trong tủ điện công nghiệp hoặc môi trường nhiều nhiễu. Một sợi cáp lập trình PLC Siemens ổn định giúp thao tác online đáng tin cậy hơn.

2. Những lỗi thường gặp trên TIA Portal

Với S7-1200, lỗi kết nối thường đến từ địa chỉ IP, card mạng hoặc lựa chọn sai interface trong TIA Portal. Máy tính có thể đang bật nhiều mạng cùng lúc như WiFi, LAN, USB Ethernet hoặc mạng ảo, khiến phần mềm chọn nhầm giao diện truyền thông.

Trước khi download chương trình, cần kiểm tra project, firmware CPU, địa chỉ I O và trạng thái máy. Nếu chỉ cần backup hoặc kiểm tra lỗi, nên ưu tiên online monitor, upload hoặc đọc thông tin thiết bị trước. Cáp đúng không thể thay thế quy trình thao tác an toàn khi làm việc với máy đang vận hành.

VI. Cách chọn đúng cáp theo nhu cầu thực tế

1. Quy đổi nhanh theo từng dòng PLC

Để chọn nhanh cáp lập trình PLC Siemens, có thể ghi nhớ như sau: S7-200 cổ điển dùng USB PPI hoặc PC PPI với STEP 7 MicroWIN. LOGO đời cũ dùng cáp LOGO PC hoặc LOGO USB PC cable với LOGO Soft Comfort. LOGO đời mới có Ethernet có thể dùng cáp mạng RJ45.

S7-300 thường dùng adapter MPI hoặc PROFIBUS như PC Adapter USB A2 hoặc CP5711. S7-1200 dùng Ethernet hoặc PROFINET RJ45 với TIA Portal. Cách nhớ này giúp tránh phần lớn lỗi mua nhầm, nhưng vẫn cần đối chiếu model thực tế trước khi đặt hàng.

2. Kinh nghiệm mua cáp cho bảo trì nhà máy

Nếu mua cho một máy cụ thể, hãy gửi ảnh tem CPU, ảnh cổng kết nối và tên phần mềm đang dùng. Nếu mua cho đội bảo trì, nên chuẩn bị đủ cáp cho S7-200, LOGO, S7-300 và S7-1200 để chủ động khi gặp máy cũ, máy nhập khẩu hoặc dây chuyền không còn hồ sơ đầy đủ.

Không nên chỉ chọn theo giá rẻ nếu cáp dùng cho công việc quan trọng. Một sợi cáp chập chờn có thể làm gián đoạn quá trình online, mất thời gian xử lý lỗi hoặc gây rủi ro khi nạp chương trình. Cáp lập trình PLC Siemens nên có driver, hướng dẫn cài đặt và hỗ trợ kỹ thuật sau bán. Một bộ cáp lập trình PLC Siemens đầy đủ sẽ giúp đội bảo trì chủ động hơn.

VII. Kết luận

Cáp lập trình PLC Siemens cần được chọn theo đúng dòng PLC, đúng cổng truyền thông và đúng phần mềm. S7-200 cổ điển thường dùng USB PPI hoặc PC PPI, LOGO cần phân biệt đời cũ và đời Ethernet, S7-300 thường dùng MPI hoặc PROFIBUS, còn S7-1200 chủ yếu kết nối bằng Ethernet hoặc PROFINET qua TIA Portal.

Nếu bạn đang cần cáp lập trình PLC Siemens để nạp chương trình, backup máy, sửa lỗi hoặc chuẩn bị bộ đồ nghề bảo trì, đừng chỉ mua theo tên gọi chung. Hãy kiểm tra model CPU, ảnh cổng kết nối và phần mềm đang sử dụng để tránh nhầm cáp, thiếu driver hoặc không online được khi ra hiện trường.

Tự Động Hóa Toàn Cầu cung cấp cáp lập trình PLC Siemens cho S7-200, LOGO, S7-300, S7-1200 cùng dịch vụ tư vấn chọn cáp theo model thực tế. Khách hàng được hỗ trợ cài đặt driver, hướng dẫn kết nối cơ bản, bảo hành hậu mãi rõ ràng và đồng hành kỹ thuật trong quá trình sử dụng, giúp mua đúng cáp, dùng được ngay và yên tâm khi bảo trì nhà máy.
