Cáp kết nối HMI với PLC Mitsubishi là phụ kiện truyền thông giúp màn hình HMI và PLC Mitsubishi trao đổi dữ liệu ổn định trong hệ thống tự động hóa. Việc chọn đúng loại cáp không chỉ giúp thiết bị giao tiếp chính xác mà còn hạn chế lỗi communication, nhiễu tín hiệu và gián đoạn vận hành máy. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, ứng dụng, các loại cáp phổ biến và cách chọn cáp phù hợp cho PLC Mitsubishi.

I. Tổng quan về cáp kết nối HMI với PLC Mitsubishi

1. Cáp kết nối HMI với PLC Mitsubishi là gì?

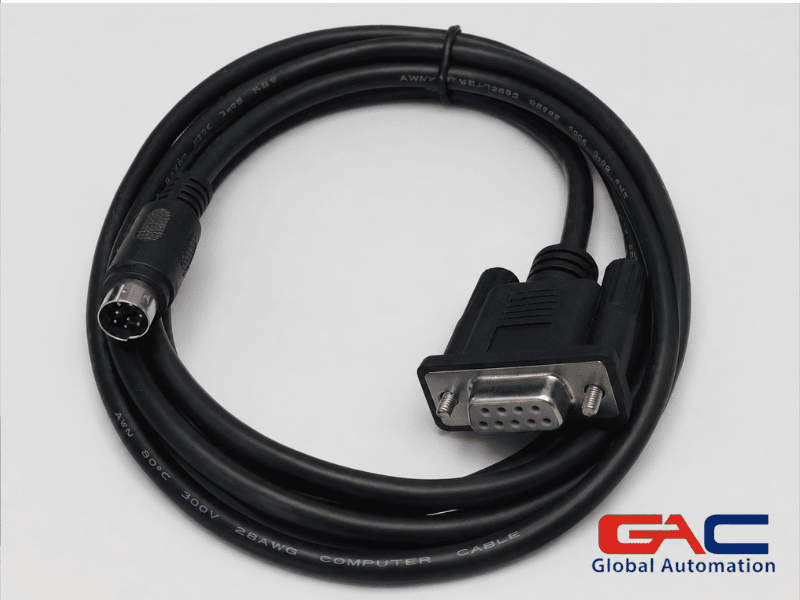

Cáp kết nối HMI với PLC Mitsubishi là dây truyền thông dùng để liên kết màn hình HMI với bộ điều khiển PLC Mitsubishi. Thông qua sợi cáp này, HMI có thể đọc dữ liệu từ PLC, hiển thị trạng thái máy, cảnh báo lỗi, thông số vận hành và gửi lệnh điều khiển ngược lại PLC.

Trong hệ thống tự động hóa, PLC đóng vai trò là bộ xử lý trung tâm, còn HMI là giao diện thao tác của người vận hành. Nếu không có đúng loại cáp phù hợp, hai thiết bị rất dễ lỗi truyền thông, khiến quá trình giám sát, cài đặt thông số và điều khiển máy bị gián đoạn.

2. Vai trò của cáp trong hệ thống điều khiển

Dù chỉ là một phụ kiện nhỏ, cáp kết nối HMI với PLC Mitsubishi ảnh hưởng trực tiếp đến độ ổn định của toàn bộ tủ điện. Một sợi cáp sai chuẩn, sai chân kết nối hoặc chống nhiễu kém có thể làm HMI không nhận PLC, dữ liệu hiển thị chập chờn hoặc thường xuyên báo lỗi communication.

Trong môi trường công nghiệp, xung quanh tủ điện thường có biến tần, servo, contactor, động cơ và dây động lực. Đây đều là những nguồn dễ tạo nhiễu điện từ. Vì vậy, cáp truyền thông HMI PLC Mitsubishi cần đúng chuẩn kỹ thuật, đầu cắm chắc chắn và có khả năng chống nhiễu tốt.

II. Cấu tạo cơ bản của cáp kết nối HMI với PLC Mitsubishi

1. Đầu nối phía PLC

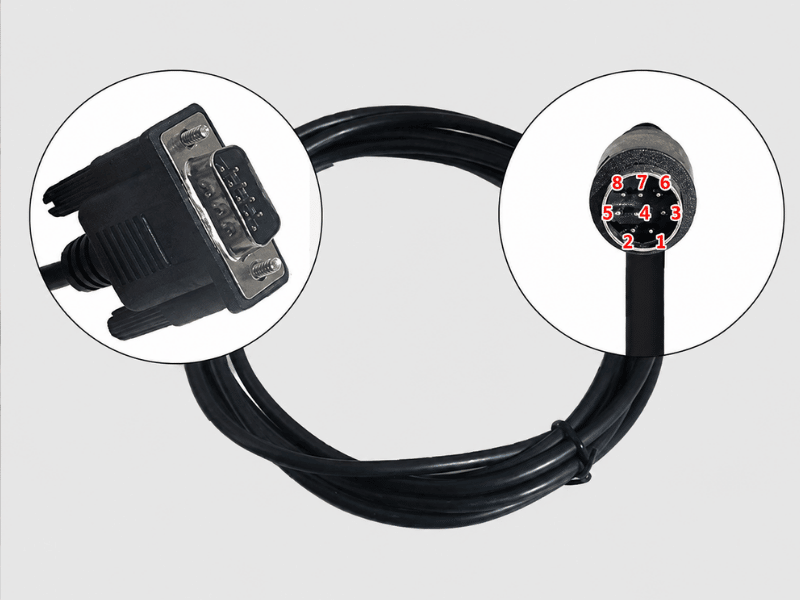

Phía PLC Mitsubishi, đặc biệt ở nhiều dòng PLC FX, thường sử dụng cổng truyền thông Mini DIN 8 chân hoặc cổng mở rộng truyền thông chuyên dụng. Đây là nơi PLC nhận và gửi dữ liệu tới HMI, quyết định việc hai thiết bị có thể trao đổi tín hiệu ổn định hay không.

Khi chọn cáp truyền thông cho HMI và PLC, cần kiểm tra đúng model PLC, loại cổng kết nối và chuẩn truyền thông được hỗ trợ. Không nên chỉ nhìn hình dạng đầu cắm bên ngoài, vì hai sợi cáp có thể giống nhau nhưng sơ đồ chân bên trong lại hoàn toàn khác nhau.

2. Đầu nối phía HMI

Phía HMI có thể sử dụng đầu DB9, terminal block hoặc dạng đầu nối riêng tùy từng thương hiệu và từng dòng màn hình. Ví dụ, HMI Mitsubishi GOT, HMI Delta DOP và HMI Weintek/Weinview có thể cùng kết nối với PLC Mitsubishi FX, nhưng mã cáp sử dụng lại khác nhau.

Nếu chọn sai đầu nối phía HMI, màn hình có thể không giao tiếp được với PLC dù thiết bị vẫn hoạt động bình thường. Khi mua cáp kết nối HMI với PLC Mitsubishi, người dùng nên cung cấp đầy đủ model HMI, model PLC và ảnh cổng kết nối thực tế để được tư vấn đúng.

3. Lõi cáp và lớp chống nhiễu

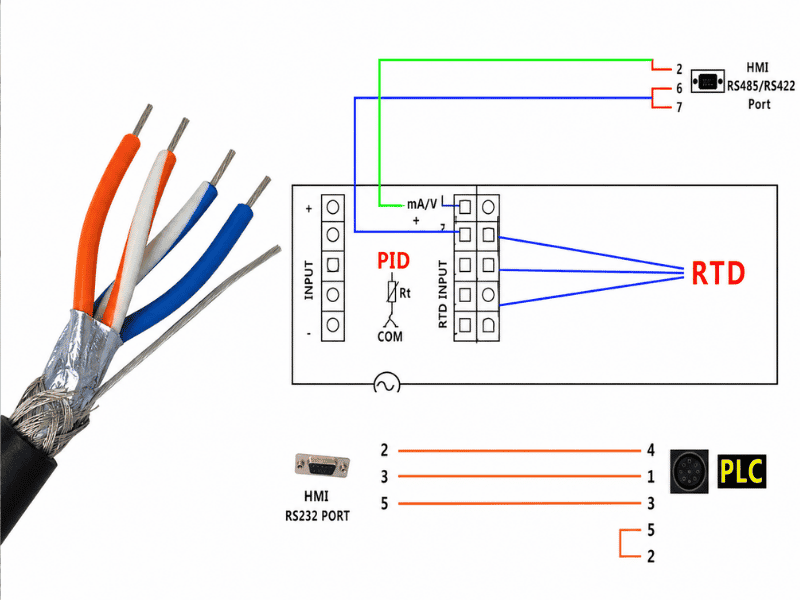

Một sợi cáp truyền thông chất lượng thường có lõi dẫn ổn định, vỏ bọc chắc chắn, lớp lưới chống nhiễu và lớp bọc bảo vệ. Các lớp này giúp hạn chế ảnh hưởng của nhiễu EMI, RFI và giảm tình trạng mất tín hiệu trong quá trình truyền dữ liệu.

Với tủ điện có biến tần hoặc động cơ công suất lớn, nên ưu tiên loại cáp có lớp chống nhiễu tốt. Ngoài chất lượng cáp, cách đi dây cũng rất quan trọng. Cáp truyền thông nên được đi tách khỏi dây động lực, không bó chung trong cùng một đoạn dài để hạn chế lỗi giao tiếp.

III. Các loại cáp kết nối HMI với PLC Mitsubishi phổ biến

1. Cáp GT01-C30R4-8P

GT01-C30R4-8P là một trong những dòng cáp phổ biến khi cần kết nối màn hình HMI Mitsubishi GOT với PLC Mitsubishi dòng FX qua chuẩn RS422. Đây là lựa chọn phù hợp cho các hệ thống sử dụng đồng bộ thiết bị Mitsubishi, đặc biệt trong tủ điện máy công nghiệp, dây chuyền đóng gói, máy chế tạo và các hệ thống tự động hóa đang dùng PLC FX.

Ưu điểm của cáp GT01-C30R4-8P là đúng chuẩn kết nối cho HMI Mitsubishi và PLC Mitsubishi, giúp hạn chế lỗi sai chân, sai chuẩn truyền thông khi thay thế. Khi sử dụng loại cáp này, người dùng vẫn cần kiểm tra đúng model màn hình GOT, model PLC FX và cổng truyền thông thực tế trước khi lắp đặt.

2. Cáp DOP-FX

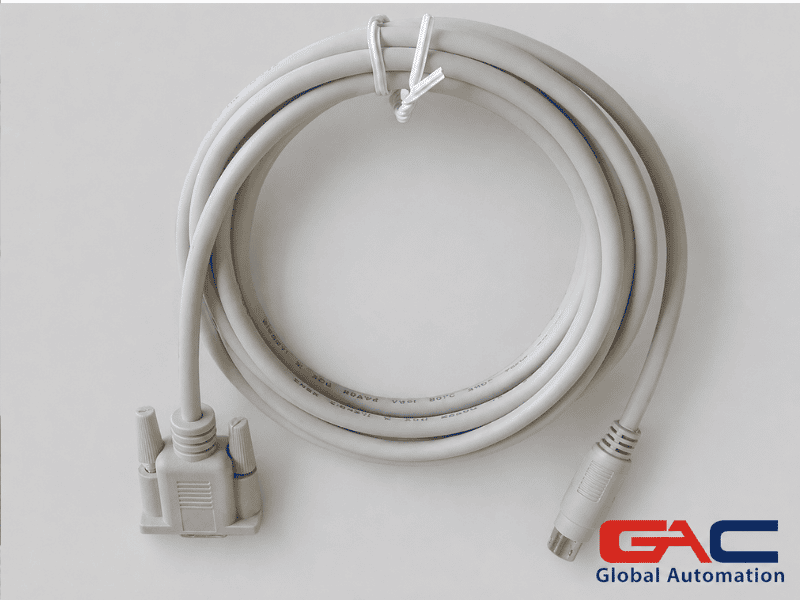

DOP-FX là dòng cáp dùng để kết nối màn hình HMI Delta DOP với PLC Mitsubishi dòng FX. Đây là mã cáp thường gặp trong các tủ điện sử dụng HMI Delta để điều khiển hoặc giám sát PLC Mitsubishi, đặc biệt ở các máy đã được chế tạo từ trước hoặc hệ thống cần thay thế HMI theo hướng tiết kiệm chi phí.

Khi chọn cáp DOP-FX, cần lưu ý rằng phía HMI là Delta DOP, còn phía PLC là Mitsubishi FX. Không nên nhầm mã này với cáp dùng cho HMI Mitsubishi GOT, vì sơ đồ chân và đầu nối phía HMI có thể khác nhau.

3. Cáp MT-FX

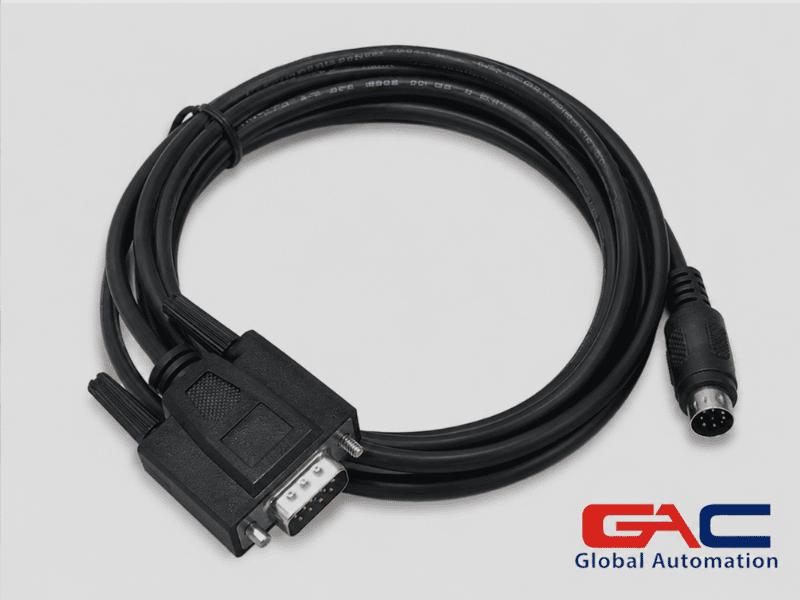

MT-FX là dòng cáp kết nối HMI Weintek/Weinview với PLC Mitsubishi dòng FX qua chuẩn truyền thông RS422. Đây là loại cáp được sử dụng khá nhiều trong các hệ thống máy công nghiệp vì HMI Weintek/Weinview phổ biến, dễ thay thế và thường được dùng chung với PLC Mitsubishi FX.

Cáp MT-FX phù hợp cho các trường hợp cần kết nối màn hình Weintek với PLC Mitsubishi để hiển thị trạng thái máy, thay đổi thông số, điều khiển quá trình và xử lý cảnh báo. Khi thay thế, cần kiểm tra đúng dòng HMI, cổng COM đang dùng và cấu hình truyền thông trong phần mềm HMI.

4. Một số cáp HMI PLC liên quan khác

Ngoài các mã dùng với PLC Mitsubishi, trên thị trường còn có các loại cáp HMI PLC phổ biến khác như DOP-DVP và MT-DVP. DOP-DVP thường dùng cho HMI Delta kết nối PLC Delta, còn MT-DVP thường dùng cho HMI Weintek/Weinview kết nối PLC Delta.

Các mã này không phải lựa chọn chính khi cần cáp kết nối HMI với PLC Mitsubishi, nhưng vẫn nên biết để tránh nhầm lẫn khi mua hàng. Nếu hệ thống đang dùng PLC Mitsubishi FX thì cần ưu tiên các mã có hậu tố FX hoặc dòng cáp chuyên dụng cho Mitsubishi như GT01-C30R4-8P, DOP-FX, MT-FX tùy loại HMI.

IV. Ứng dụng của cáp kết nối HMI với PLC Mitsubishi

1. Ứng dụng trong tủ điện máy công nghiệp

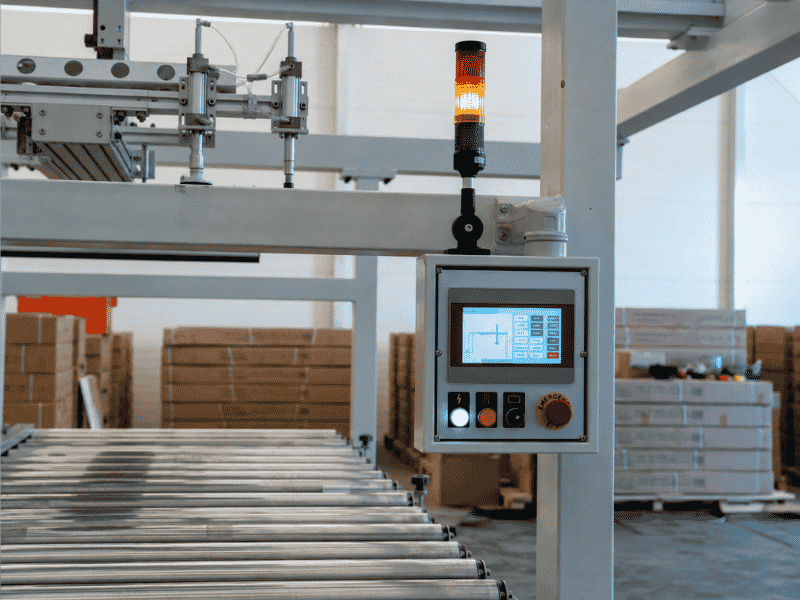

Cáp kết nối HMI với PLC Mitsubishi được sử dụng nhiều trong tủ điện máy đóng gói, máy chiết rót, máy cắt, máy ép, máy dệt, máy chế biến thực phẩm và các dây chuyền tự động hóa. HMI giúp người vận hành theo dõi trạng thái máy, thay đổi thông số và xử lý cảnh báo nhanh hơn.

Khi cáp truyền thông ổn định, dữ liệu từ PLC hiển thị trên HMI sẽ chính xác hơn. Người vận hành có thể kiểm soát quá trình sản xuất dễ dàng mà không cần can thiệp trực tiếp vào chương trình PLC, từ đó giảm thời gian dừng máy và tăng hiệu quả vận hành.

2. Ứng dụng trong bảo trì và thay thế máy cũ

Nhiều nhà máy vẫn đang sử dụng PLC Mitsubishi FX và các dòng HMI Mitsubishi GOT, Delta DOP hoặc Weintek vì hệ thống còn hoạt động tốt. Khi cáp truyền thông bị hỏng, việc thay đúng cáp kết nối HMI với PLC Mitsubishi sẽ giúp khôi phục kết nối nhanh chóng mà không cần thay PLC hoặc HMI.

Đây là giải pháp tiết kiệm chi phí trong bảo trì công nghiệp. Thay vì nâng cấp toàn bộ hệ thống, kỹ thuật viên chỉ cần kiểm tra đúng cáp, đúng cổng truyền thông và cấu hình kết nối để đưa máy trở lại hoạt động ổn định.

3. Ứng dụng trong đào tạo và kiểm tra thiết bị

Cáp kết nối HMI với PLC Mitsubishi cũng được dùng trong phòng kỹ thuật, trung tâm đào tạo và khu vực test thiết bị. Nhờ có cáp đúng chuẩn, kỹ thuật viên có thể mô phỏng hệ thống điều khiển thực tế, kiểm tra chương trình PLC và giao diện HMI trước khi lắp lên máy.

Ứng dụng này đặc biệt hữu ích với đơn vị chế tạo máy, trường nghề và đội bảo trì nội bộ. Việc chuẩn bị sẵn cáp truyền thông HMI PLC Mitsubishi giúp quá trình test nhanh hơn, giảm rủi ro phát sinh khi bàn giao tủ điện cho khách hàng.

V. Cách chọn cáp kết nối HMI với PLC Mitsubishi

1. Xác định đúng model PLC và HMI

Bước đầu tiên là kiểm tra chính xác model PLC và HMI. Không nên chỉ ghi chung là PLC Mitsubishi hoặc HMI Mitsubishi, vì mỗi dòng có thể dùng chuẩn truyền thông, sơ đồ chân và đầu cắm khác nhau.

Người dùng nên chụp rõ tem model, cổng kết nối trên PLC, cổng kết nối trên HMI và gửi cho đơn vị cung cấp. Đây là cách đơn giản nhưng hiệu quả để tránh mua nhầm cáp kết nối HMI với PLC Mitsubishi, đặc biệt với các hệ thống máy cũ.

2. Kiểm tra chuẩn truyền thông

Sau khi xác định model thiết bị, cần kiểm tra chuẩn truyền thông đang sử dụng. Nếu PLC và HMI dùng RS422 thì phải chọn đúng cáp RS422. Nếu hệ thống dùng RS232 hoặc RS485 thì cần chọn cáp tương ứng.

Việc dùng sai chuẩn truyền thông có thể khiến HMI không đọc được dữ liệu PLC dù đầu cắm vẫn vừa. Đây là lỗi khá phổ biến khi thay cáp kết nối HMI với PLC Mitsubishi cho các dây chuyền đã vận hành lâu năm.

3. Chọn đúng cáp theo cặp HMI và PLC

Nếu dùng HMI Mitsubishi GOT với PLC Mitsubishi FX, người dùng có thể tham khảo dòng GT01-C30R4-8P. Nếu dùng HMI Delta DOP với PLC Mitsubishi FX, cần chọn đúng cáp DOP-FX. Nếu dùng HMI Weintek/Weinview với PLC Mitsubishi FX, cần chọn đúng cáp MT-FX.

Việc chọn theo cặp thiết bị sẽ chính xác hơn so với chỉ chọn theo thương hiệu PLC. Cùng là PLC Mitsubishi FX nhưng nếu HMI khác hãng thì mã cáp có thể khác nhau hoàn toàn.

4. Ưu tiên cáp có khả năng chống nhiễu

Trong tủ điện công nghiệp, cáp truyền thông nên có lớp chống nhiễu để hạn chế ảnh hưởng từ dây động lực, biến tần, servo và contactor. Cáp có vỏ bọc tốt, lớp lưới chống nhiễu và đầu cắm chắc chắn sẽ giúp hệ thống vận hành ổn định hơn.

Ngoài ra, khi lắp đặt nên đi cáp truyền thông tách khỏi dây nguồn công suất lớn. Không nên bó chung cáp HMI với dây động lực trong cùng một đoạn dài, vì điều này có thể làm tăng nguy cơ nhiễu tín hiệu và lỗi kết nối.

VI. Kết luận

Cáp kết nối HMI với PLC Mitsubishi là phụ kiện quan trọng giúp PLC và HMI trao đổi dữ liệu ổn định trong hệ thống điều khiển tự động hóa. Việc chọn đúng cáp sẽ giúp hạn chế lỗi truyền thông, giảm thời gian dừng máy và đảm bảo quá trình vận hành trơn tru hơn. Khi lựa chọn, người dùng cần kiểm tra kỹ model PLC, model HMI, chuẩn truyền thông, kiểu đầu cắm, chiều dài cáp và môi trường lắp đặt, không nên chọn cáp chỉ dựa vào hình dáng bên ngoài hoặc tên gọi chung của thiết bị.

Với các hệ thống dùng PLC Mitsubishi FX, một số mã cáp phổ biến có thể tham khảo gồm GT01-C30R4-8P cho HMI Mitsubishi GOT, DOP-FX cho HMI Delta DOP và MT-FX cho HMI Weintek/Weinview. Mỗi mã cáp phù hợp với một cặp thiết bị khác nhau, vì vậy cần đối chiếu kỹ trước khi mua. Đặc biệt với các hệ thống máy cũ, việc xác định đúng cổng kết nối, sơ đồ chân và chuẩn truyền thông sẽ giúp kỹ thuật viên tránh mua nhầm cáp, tiết kiệm thời gian xử lý sự cố và giảm nguy cơ gián đoạn sản xuất.

Tự Động Hóa Toàn Cầu cung cấp nhiều dòng cáp kết nối HMI với PLC chính hãng. Khách hàng có thể gửi ảnh tem thiết bị, ảnh cổng kết nối và nhu cầu sử dụng để được tư vấn đúng mã theo thực tế. Sản phẩm được kiểm tra trước khi giao, đi kèm chính sách bảo hành, hậu mãi rõ ràng và hỗ trợ kỹ thuật khi khách hàng cần xử lý lỗi kết nối. Nếu bạn đang cần thay cáp, làm tủ mới hoặc kiểm tra máy cũ, hãy liên hệ ngay với chúng tôi để được tư vấn nhanh và chọn đúng cáp ngay từ đầu.
