Cáp lập trình PLC Omron: Kết nối nhanh, giá thành tiết kiệm

Cáp lập trình PLC Omron là phụ kiện quan trọng giúp kỹ thuật viên kết nối máy tính với PLC để nạp chương trình, giám sát, bảo trì và xử lý sự cố. Việc lựa chọn đúng loại cáp không chỉ đảm bảo kết nối ổn định, truyền dữ liệu nhanh mà còn giúp tiết kiệm chi phí và hạn chế lỗi trong quá trình làm việc. Bài viết dưới đây sẽ giúp bạn hiểu rõ các loại cáp lập trình PLC Omron phổ biến, cách lựa chọn và những lưu ý quan trọng khi sử dụng.

I. Giới thiệu về cáp lập trình PLC Omron

1. Cáp lập trình PLC Omron là gì?

Cáp lập trình PLC Omron là thiết bị dùng để kết nối máy tính với PLC Omron trong quá trình lập trình, nạp chương trình, sao lưu dữ liệu và kiểm tra trạng thái vận hành. Đây là phụ kiện gần như không thể thiếu đối với kỹ thuật viên tự động hóa, đội bảo trì nhà máy, đơn vị chế tạo máy và người học lập trình PLC.

Tùy theo từng dòng PLC Omron, cáp kết nối có thể là cáp USB thông dụng, cáp USB sang Serial, cáp RS232 hoặc cáp peripheral chuyên dụng. Vì vậy, khi chọn cáp lập trình PLC Omron, người dùng cần xác định đúng model PLC, đúng cổng truyền thông và đúng phần mềm lập trình đang sử dụng.

2. Vì sao cáp lập trình lại quan trọng?

Trong thực tế, nhiều lỗi kết nối PLC không đến từ chương trình hay phần cứng PLC, mà đến từ việc dùng sai cáp, thiếu driver hoặc chọn sai cổng truyền thông. Một sợi cáp phù hợp giúp máy tính nhận PLC ổn định, rút ngắn thời gian online, upload và download chương trình.

Với hệ thống đang vận hành trong nhà máy, thời gian xử lý lỗi thường rất quan trọng. Nếu kỹ thuật viên có đúng cáp lập trình PLC Omron, việc kiểm tra chương trình, xem trạng thái I/O, đọc lỗi và sao lưu dữ liệu sẽ chủ động hơn. Đây là lý do nên chọn cáp đúng chuẩn thay vì dùng cáp không rõ tương thích.

II. Các loại cáp lập trình PLC Omron phổ biến

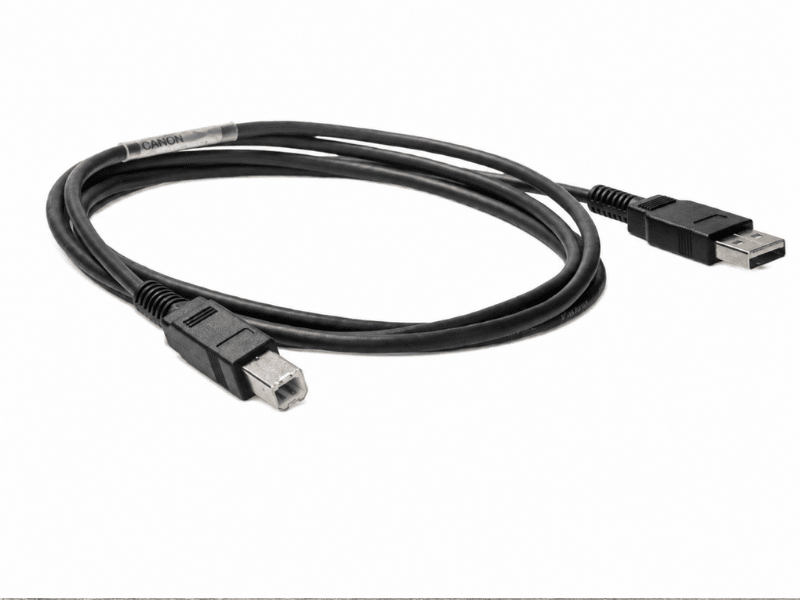

1. Cáp USB cho PLC Omron CP Series

Một số dòng PLC Omron CP Series như CP1E, CP1L, CP1H và một số phiên bản CP2E có thể kết nối với máy tính thông qua cổng USB ngoại vi. Với các dòng này, người dùng thường sử dụng cáp USB thương mại loại A sang B để kết nối máy tính với PLC khi làm việc trên CX-Programmer.

Ưu điểm của kiểu kết nối USB là dễ sử dụng, dễ chuẩn bị và phù hợp với máy tính đời mới. Tuy nhiên, không nên hiểu rằng mọi PLC Omron đều dùng cùng một loại cáp USB. Người dùng vẫn cần kiểm tra đúng model CPU, vị trí cổng kết nối và tài liệu kỹ thuật trước khi thao tác.

2. Cáp USB Serial CS1W-CIF31

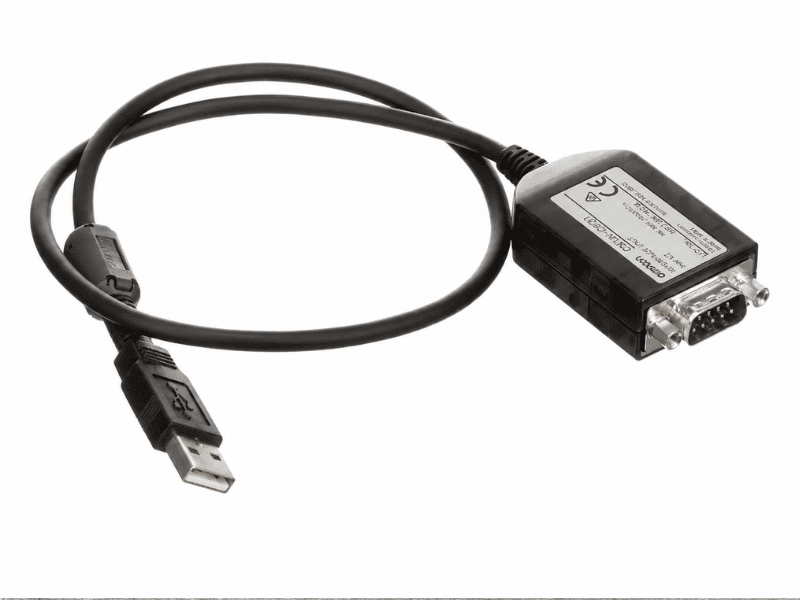

CS1W-CIF31 là cáp chuyển đổi USB sang Serial của Omron, dùng để kết nối máy tính có cổng USB với các thiết bị Omron cần giao tiếp dạng serial. Cáp này được dùng với nhiều dòng PLC như CS, CJ, CP, C Series, CVM1, CV Series và một số thiết bị giao diện Omron.

Loại cáp này đặc biệt hữu ích khi máy tính không còn cổng COM vật lý. Khi cắm vào máy tính, cáp cần driver phù hợp để hệ điều hành nhận thành cổng COM. Sau đó, kỹ thuật viên chọn đúng cổng COM trong CX-Programmer để kết nối với PLC qua cấu hình truyền thông tương ứng.

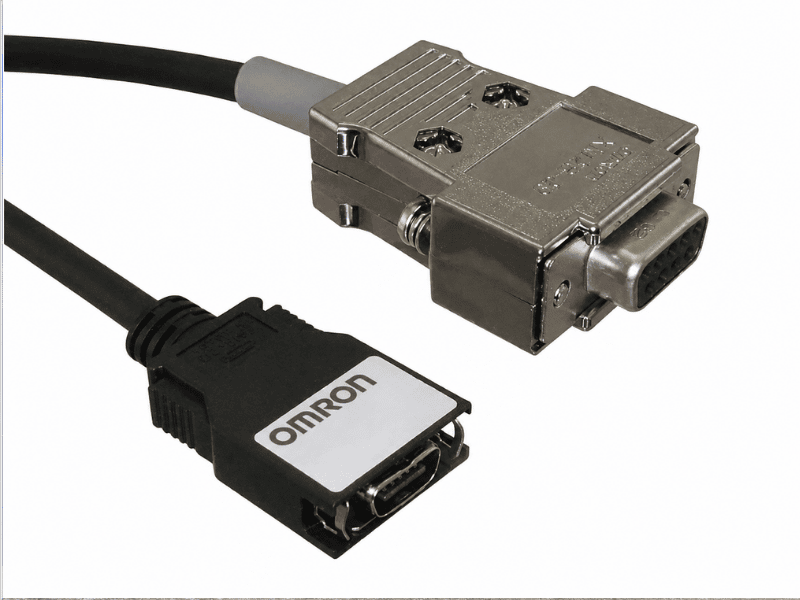

3. Cáp RS232 và cáp peripheral chuyên dụng

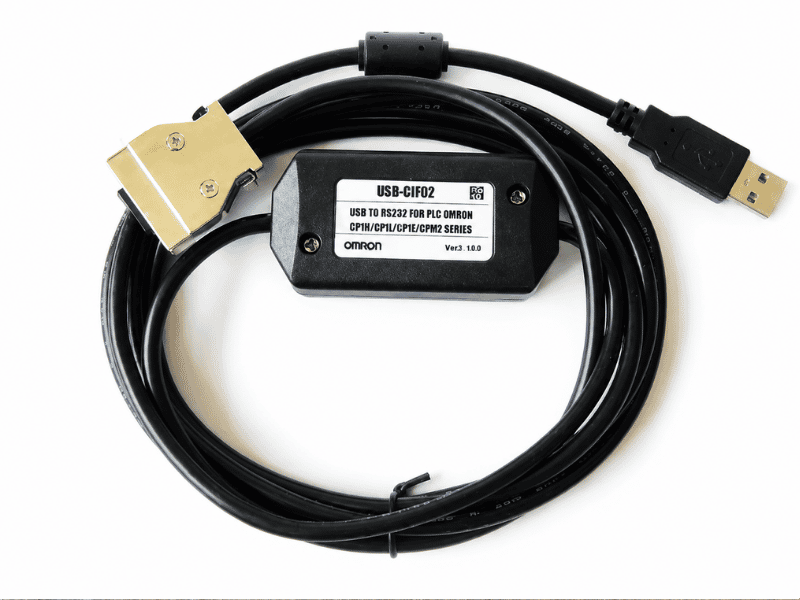

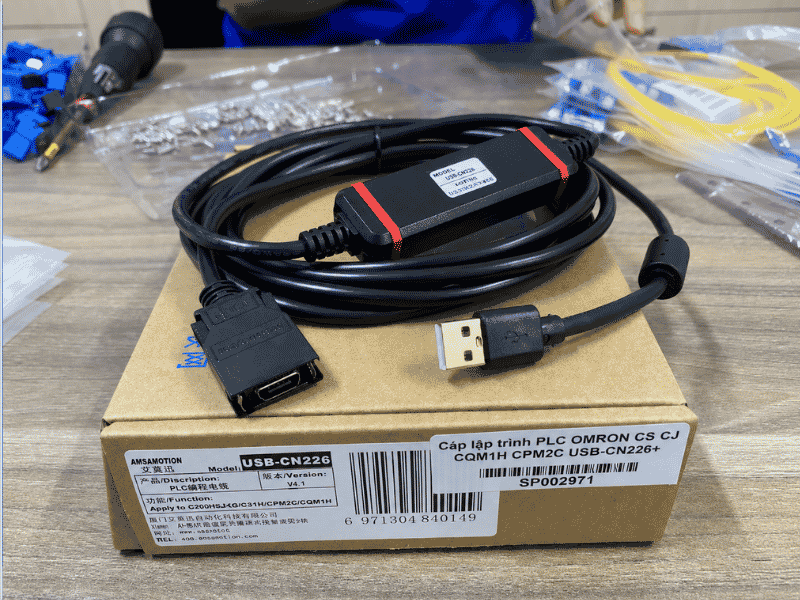

Ngoài USB và CS1W-CIF31, PLC Omron còn có nhiều nhóm cáp chuyên dụng như CS1W-CN226, CS1W-CN626, XW2Z-200S-CV, XW2Z-500S-CV, XW2Z-200S-V, XW2Z-500S-V hoặc CQM1-CIF02. Các mã này thường gặp ở dòng CS, CJ, CQM1H, CPM và một số hệ thống Omron đời cũ.

Khi làm việc với tủ điện đã vận hành nhiều năm, kỹ thuật viên cần kiểm tra kỹ cổng trên PLC trước khi chọn cáp. Một số CPU dùng cổng peripheral, một số dùng RS232 qua option board, một số lại kết nối qua cáp chuyển đổi riêng. Chọn sai loại cáp có thể khiến phần mềm không thể online PLC.

III. Cách chọn cáp lập trình PLC Omron đúng model

1. Kiểm tra chính xác mã PLC

Bước đầu tiên khi mua cáp lập trình PLC Omron là kiểm tra đúng mã PLC trên thân CPU. Không nên chỉ ghi chung là PLC Omron vì mỗi dòng có cách kết nối khác nhau. Ví dụ, CP1E và CP1H thường gặp kết nối USB, trong khi một số dòng CS, CJ, CQM hoặc CPM có thể cần cáp serial hoặc peripheral.

Ngoài tên dòng PLC, cần xem đầy đủ mã CPU, module truyền thông lắp thêm và cổng đang sử dụng trên thiết bị. Việc này giúp tránh tình trạng mua nhầm cáp, nhất là với các hệ thống cũ đã thay đổi cấu hình truyền thông qua nhiều lần bảo trì.

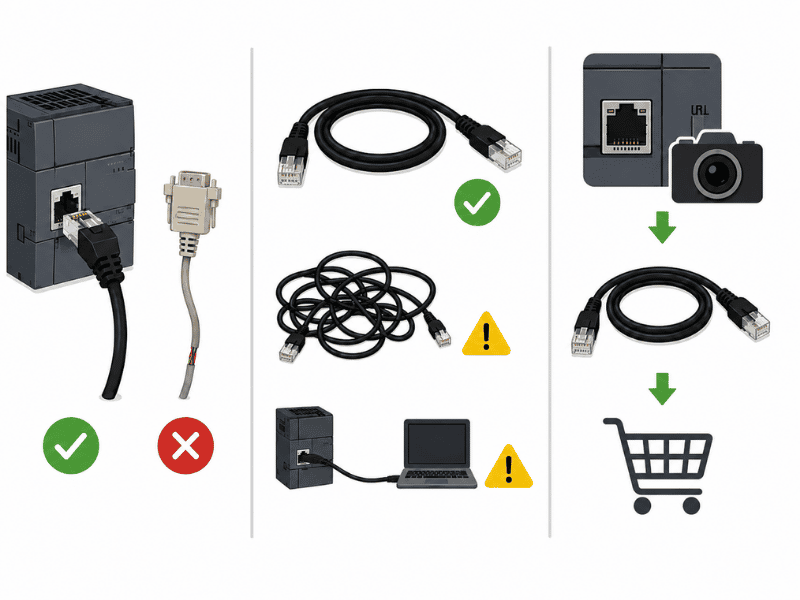

2. Kiểm tra cổng kết nối trên PLC

Cổng kết nối trên PLC Omron có thể là USB Type B, D-sub RS232, cổng peripheral chuyên dụng hoặc cổng truyền thông mở rộng. Nếu chỉ nhìn sơ qua mà không kiểm tra kỹ, người dùng rất dễ nhầm giữa cáp nạp chương trình và cáp truyền thông cho thiết bị ngoại vi.

Cách an toàn nhất là chụp rõ mặt trước PLC, mã CPU và các module gắn kèm để đối chiếu trước khi mua cáp. Với PLC đang lắp trong tủ điện, nên kiểm tra khi thiết bị đã được đảm bảo an toàn điện, tránh rút nhầm cáp truyền thông đang kết nối với HMI, biến tần hoặc hệ thống giám sát.

3. Chọn theo phần mềm lập trình

Các dòng PLC Omron phổ biến như CP, CJ, CS thường được lập trình bằng CX-Programmer trong bộ CX-One. Khi kết nối, người dùng cần chọn đúng loại PLC, đúng network type, đúng cổng USB hoặc đúng cổng COM. Cáp đúng nhưng phần mềm chọn sai cấu hình vẫn có thể không online được PLC.

Với những dòng PLC đời mới thuộc nền tảng khác, người dùng có thể cần phần mềm khác ngoài CX-Programmer. Vì vậy, trước khi mua cáp, nên xác định rõ PLC thuộc dòng nào, đang dùng phần mềm gì và mục đích kết nối là lập trình, giám sát hay truyền thông với thiết bị khác.

IV. Hướng dẫn kết nối cáp lập trình PLC Omron với máy tính

1. Chuẩn bị trước khi kết nối

Trước khi kết nối, cần chuẩn bị PLC Omron, cáp lập trình phù hợp, máy tính đã cài phần mềm lập trình và driver cần thiết. Với cáp USB Serial, cần kiểm tra driver để máy tính nhận cổng COM. Với kết nối USB trực tiếp, cần đảm bảo phần mềm Omron và driver liên quan đã được cài đúng.

Người dùng nên cắm cáp trực tiếp vào cổng USB trên máy tính thay vì qua hub USB kém chất lượng. Nếu làm việc tại hiện trường, nên chuẩn bị thêm một cáp dự phòng, đặc biệt khi phải xử lý nhiều dòng PLC khác nhau hoặc PLC đời cũ trong cùng một nhà máy.

2. Kiểm tra driver và cổng COM

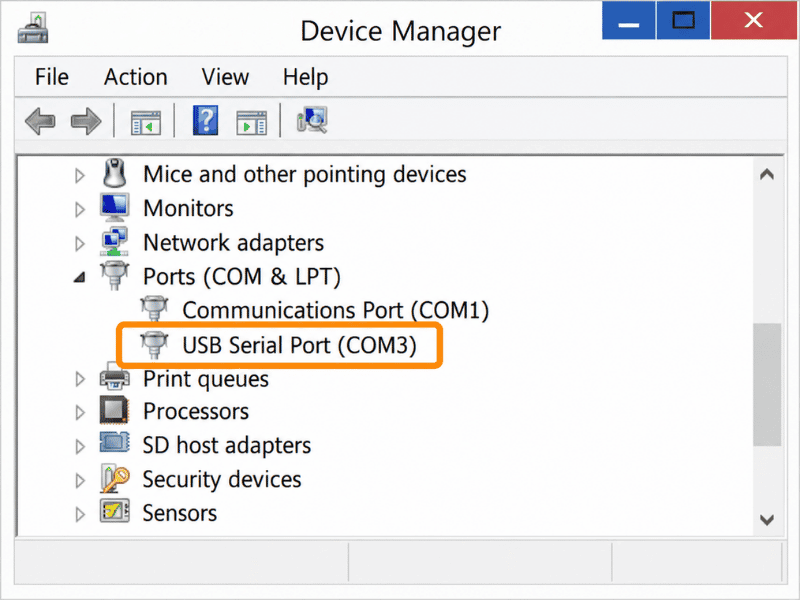

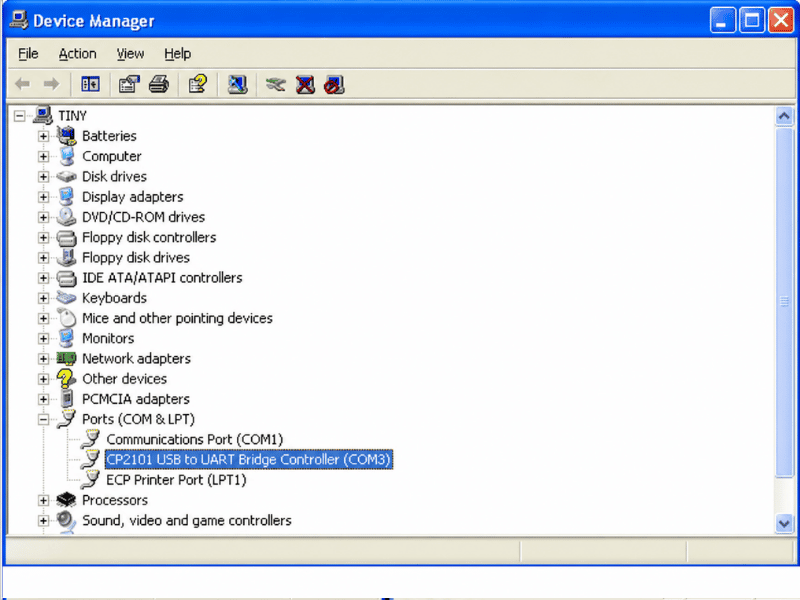

Sau khi cắm cáp, bước quan trọng là kiểm tra máy tính đã nhận thiết bị hay chưa. Trên Windows, có thể mở Device Manager để xem cáp có xuất hiện trong mục Ports COM and LPT hay không. Nếu dùng cáp USB Serial, cần ghi nhớ số COM đang được gán.

Nếu thiết bị báo lỗi driver, không hiển thị cổng COM hoặc xuất hiện dấu cảnh báo, người dùng cần cài lại driver phù hợp. Với một số máy tính đã từng cài nhiều driver USB Serial, nên kiểm tra tránh trùng driver hoặc chọn nhầm COM khi thiết lập trong phần mềm CX-Programmer.

3. Thiết lập trong CX-Programmer

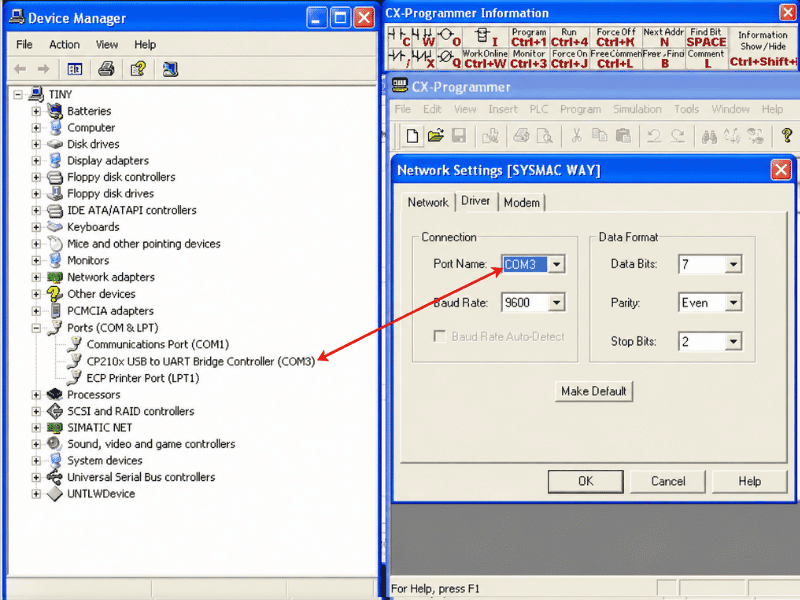

Khi mở CX-Programmer, người dùng cần tạo project đúng dòng PLC Omron đang sử dụng. Sau đó chọn phương thức kết nối phù hợp như USB, Toolbus, Host Link hoặc Serial tùy từng model và loại cáp. Nếu dùng cáp USB Serial, cần nhập đúng số COM đã kiểm tra trên máy tính.

Trước khi download chương trình xuống PLC, nên thử Work Online hoặc đọc thông tin PLC để xác nhận kết nối. Nếu phần mềm nhận đúng PLC, kỹ thuật viên nên upload chương trình hiện có để sao lưu trước. Đây là bước quan trọng khi làm việc với máy đang chạy sản xuất.

V. Lỗi thường gặp khi dùng cáp lập trình PLC Omron

1. Máy tính không nhận cáp

Lỗi máy tính không nhận cáp thường liên quan đến driver, cổng USB hoặc chất lượng cáp. Người dùng có thể thử đổi sang cổng USB khác, cài lại driver, kiểm tra Device Manager hoặc thử trên một máy tính khác. Nếu cáp vẫn không nhận, khả năng cao cáp hoặc mạch chuyển đổi bên trong đã gặp vấn đề.

Với cáp USB Serial, không nên bỏ qua bước kiểm tra cổng COM. Nhiều trường hợp phần mềm không online được PLC chỉ vì người dùng chọn nhầm COM. Nếu cổng COM được gán số quá cao hoặc thay đổi sau mỗi lần cắm, nên cấu hình lại để dễ quản lý khi làm việc.

2. Không online được PLC

Khi phần mềm không online được PLC, cần kiểm tra theo thứ tự: nguồn PLC, đầu cắm cáp, model PLC, loại kết nối, cổng COM, network type và tốc độ truyền thông nếu có. Không nên vội kết luận PLC lỗi khi chưa loại trừ các nguyên nhân cơ bản từ cáp và cấu hình phần mềm.

Với PLC đang kết nối qua RS232 hoặc peripheral, cần đảm bảo đúng loại cáp theo tài liệu Omron. Một số cáp có hình dạng đầu cắm tương tự nhưng sơ đồ chân hoặc chuẩn truyền thông khác nhau. Dùng sai cáp có thể khiến phần mềm không nhận PLC dù driver trên máy tính vẫn hoạt động bình thường.

3. Mất kết nối khi đang nạp chương trình

Mất kết nối khi đang upload hoặc download chương trình là lỗi cần đặc biệt chú ý. Nguyên nhân có thể đến từ cáp kém chất lượng, đầu cắm lỏng, cổng USB không ổn định, máy tính sắp hết pin hoặc PLC bị ảnh hưởng bởi nguồn cấp không ổn định trong tủ điện.

Để hạn chế rủi ro, nên dùng cáp có đầu cắm chắc, không kéo căng dây khi thao tác và đặt máy tính ở vị trí an toàn. Trước khi download, nên lưu file chương trình, sao lưu dữ liệu cũ và xác nhận tình trạng máy với người vận hành, nhất là trong môi trường sản xuất liên tục.

VI. Kinh nghiệm chọn mua cáp lập trình PLC Omron dùng bền

1. Ưu tiên đúng chuẩn hơn giá rẻ

Cáp lập trình là phụ kiện nhỏ nhưng ảnh hưởng trực tiếp đến quá trình bảo trì và xử lý lỗi. Một sợi cáp giá rẻ nhưng không ổn định có thể gây mất nhiều thời gian hơn chi phí tiết kiệm ban đầu. Vì vậy, tiêu chí đầu tiên nên là đúng chuẩn kết nối, nhận driver ổn định và phù hợp với dòng PLC đang dùng.

Với đơn vị bảo trì hoặc kỹ thuật viên thường xuyên đi công trình, nên chuẩn bị bộ cáp phục vụ nhiều dòng PLC Omron khác nhau. Tối thiểu nên có cáp USB cho CP Series và cáp chuyển đổi phù hợp cho các dòng dùng serial hoặc peripheral. Cách chuẩn bị này giúp xử lý tình huống linh hoạt hơn.

2. Kiểm tra độ bền cơ khí của cáp

Một sợi cáp lập trình PLC Omron dùng bền cần có đầu cắm chắc, dây đủ mềm, lớp vỏ bảo vệ tốt và khả năng chịu cắm rút thường xuyên. Trong môi trường nhà máy, cáp thường phải mang theo, cuộn mở nhiều lần và sử dụng gần tủ điện, nên độ bền cơ khí rất đáng quan tâm.

Không nên chọn dây quá dài nếu không cần thiết vì dễ vướng, khó thao tác và có thể làm kết nối kém ổn định hơn trong môi trường nhiều nhiễu. Ngược lại, dây quá ngắn gây bất tiện khi PLC nằm sâu trong tủ. Chiều dài hợp lý giúp kỹ thuật viên thao tác an toàn và gọn gàng hơn.

3. Mua cáp theo đúng nhu cầu thực tế

Người học PLC Omron có thể chỉ cần cáp USB phù hợp với bộ PLC đang thực hành. Trong khi đó, kỹ thuật viên bảo trì nhà máy nên chọn cáp theo danh sách model PLC thực tế tại xưởng. Nếu nhà máy có nhiều thế hệ PLC Omron, cần chuẩn bị thêm cáp cho dòng cũ.

Trước khi mua, nên gửi mã PLC hoặc hình ảnh cổng kết nối cho đơn vị cung cấp để được kiểm tra. Đây là cách đơn giản nhưng rất hiệu quả để tránh chọn sai cáp, đặc biệt với các dòng PLC Omron đã ngừng sản xuất hoặc hệ thống không còn đầy đủ tài liệu ban đầu.

VII. Kết luận

Cáp lập trình PLC Omron là phụ kiện quan trọng giúp kết nối máy tính với PLC để nạp chương trình, sao lưu dữ liệu, giám sát trạng thái và xử lý lỗi trong quá trình vận hành. Tùy từng dòng PLC, người dùng có thể cần cáp USB A B, cáp USB Serial CS1W-CIF31, cáp RS232 hoặc cáp peripheral chuyên dụng.

Để kết nối nhanh và dùng bền, người dùng nên chọn cáp lập trình PLC Omron dựa trên model PLC, cổng kết nối thực tế, phần mềm lập trình và môi trường sử dụng. Đồng thời, cần cài đúng driver, kiểm tra cổng COM và sao lưu chương trình trước khi thao tác với PLC đang vận hành trong nhà máy.

Nếu bạn cần chọn cáp lập trình PLC Omron cho các dòng CP1E, CP1L, CP1H, CP2E, CS, CJ, CQM hoặc CPM, Tự Động Hóa Toàn Cầu có thể hỗ trợ kiểm tra model, tư vấn đúng loại cáp và hướng dẫn kết nối CX-Programmer. Chọn đúng cáp ngay từ đầu sẽ giúp kỹ thuật viên thao tác nhanh hơn, ổn định hơn và giảm rủi ro khi làm việc tại hiện trường.
