ATS Eaton: Giải Pháp Chuyển Nguồn Chuẩn Mỹ Cho Nhà Máy

ATS Eaton là giải pháp chuyển nguồn được nhiều hệ thống điện công nghiệp lựa chọn khi cần duy trì nguồn cấp ổn định giữa điện lưới và máy phát. Với thiết kế chắc chắn, nhiều chế độ chuyển nguồn và khả năng ứng dụng linh hoạt, ATS Eaton phù hợp cho tủ điện tổng, dây chuyền sản xuất, hệ thống phụ tải ưu tiên và các công trình cần nguồn dự phòng đáng tin cậy.

I. ATS Eaton là gì và vì sao nhà máy nên quan tâm

1. ATS Eaton là thiết bị gì

Eaton là tập đoàn quản lý năng lượng toàn cầu, chuyên cung cấp các giải pháp giúp hệ thống điện vận hành an toàn, hiệu quả và bền vững hơn. Theo thông tin từ Eaton, hãng đang hoạt động tại hơn 160 quốc gia, với danh mục sản phẩm trải rộng trong các lĩnh vực điện, thủy lực, cơ khí, hàng không và phương tiện. Vì vậy, các thiết bị điện Eaton thường được lựa chọn trong những công trình yêu cầu độ tin cậy cao.

Trong nhóm thiết bị chuyển nguồn, ATS Eaton là bộ chuyển nguồn dùng để chuyển tải điện từ nguồn chính sang nguồn dự phòng khi nguồn chính gặp sự cố. Trong nhà máy, nguồn chính thường là điện lưới, còn nguồn dự phòng thường là máy phát điện. Khi điện lưới mất, thấp áp hoặc không ổn định, ATS Eaton giúp chuyển tải sang nguồn dự phòng để duy trì hoạt động cho các phụ tải quan trọng.

Điểm đáng chú ý của ATS Eaton là khả năng ứng dụng trong nhiều hệ thống điện công nghiệp. Thiết bị có thể được lắp trong tủ điện độc lập, switchgear, switchboard, MCC hoặc panelboard. Nhờ đó, ATS Eaton phù hợp từ nhà xưởng vừa và nhỏ đến hệ thống điện nhà máy có yêu cầu cao về độ ổn định.

2. Vấn đề thực tế khi nhà máy mất điện

Với nhà máy, mất điện không chỉ là dừng chiếu sáng. Một sự cố mất nguồn đột ngột có thể làm dừng dây chuyền, lỗi mẻ sản xuất, mất dữ liệu điều khiển hoặc khiến PLC, HMI, biến tần và servo phải khởi động lại. Nếu hệ thống đang vận hành liên tục, thiệt hại có thể lớn hơn nhiều so với thời gian mất điện thực tế.

Nếu không có bộ chuyển nguồn phù hợp, nhân sự kỹ thuật phải thao tác thủ công trong tình huống khẩn cấp. Việc này vừa mất thời gian, vừa tiềm ẩn rủi ro thao tác sai. ATS Eaton giúp quá trình chuyển nguồn chủ động hơn, giảm phụ thuộc vào con người và hỗ trợ nhà máy duy trì phụ tải ưu tiên.

II. Nguyên lý hoạt động của ATS Eaton trong nhà máy

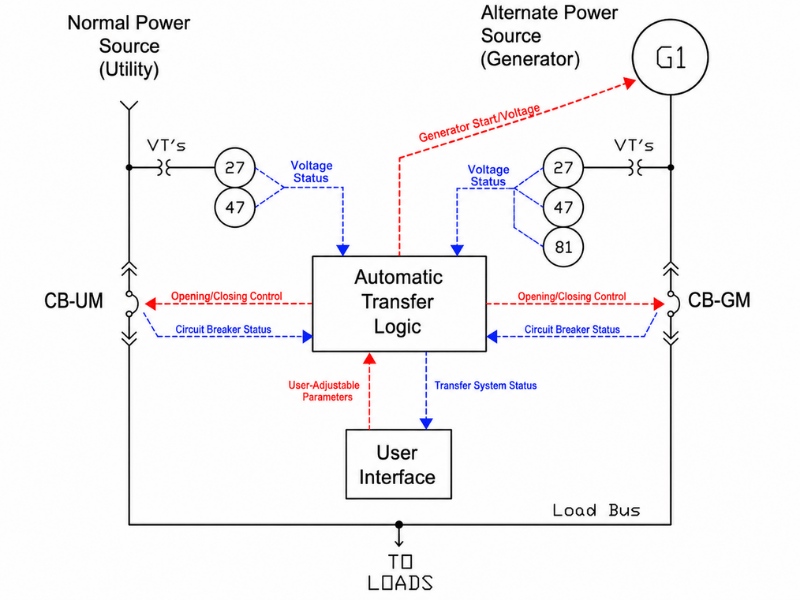

1. Theo dõi trạng thái nguồn điện

ATS Eaton không chỉ hoạt động khi mất điện hoàn toàn. Thiết bị có thể theo dõi trạng thái nguồn để nhận biết các bất thường như mất nguồn, thấp áp, quá áp, sai tần số hoặc nguồn không đạt điều kiện vận hành. Đây là yếu tố quan trọng trong hệ thống chuyển nguồn tự động của nhà máy.

Trong thực tế, nhiều sự cố không biểu hiện rõ như mất điện toàn bộ. Điện áp chập chờn, mất pha hoặc nguồn không ổn định cũng đủ khiến biến tần, servo, PLC và thiết bị điều khiển báo lỗi. Vì vậy, khả năng giám sát nguồn giúp ATS Eaton phản ứng kịp thời hơn trước các rủi ro điện.

2. Chuyển tải sang nguồn dự phòng

Khi nguồn chính không đạt điều kiện vận hành, ATS Eaton sẽ thực hiện quá trình chuyển tải sang nguồn dự phòng. Nếu nguồn dự phòng là máy phát điện, hệ thống có thể phối hợp với tín hiệu khởi động máy phát. Sau khi máy phát đạt trạng thái ổn định, ATS mới chuyển tải sang nguồn này.

Cách vận hành này giúp tránh tình trạng đóng tải khi máy phát chưa sẵn sàng. Với tải công nghiệp như động cơ, bơm, quạt hoặc máy nén khí, đóng tải quá sớm có thể gây sụt áp, quá tải hoặc làm thiết bị phía sau báo lỗi. Vì vậy, trình tự chuyển nguồn cần được thiết kế và cài đặt đúng.

3. Chuyển lại điện lưới khi nguồn chính phục hồi

Khi điện lưới có lại, ATS Eaton có thể chuyển tải trở về nguồn chính sau khi xác nhận nguồn đã ổn định. Quá trình này thường có thời gian trễ nhằm tránh việc chuyển qua lại liên tục nếu điện lưới vẫn chập chờn. Đây là điểm cần chú ý khi cấu hình hệ thống.

Nếu hệ thống chuyển nguồn quá nhạy, tải có thể bị đóng cắt nhiều lần trong thời gian ngắn. Điều đó không tốt cho động cơ, biến tần, tủ điều khiển và cả máy phát dự phòng. Một cấu hình ATS Eaton phù hợp sẽ giúp quá trình chuyển nguồn an toàn, ổn định và ít gây ảnh hưởng đến thiết bị.

III. Các kiểu chuyển nguồn phổ biến trên ATS Eaton

1. Open transition cho hệ thống phổ thông

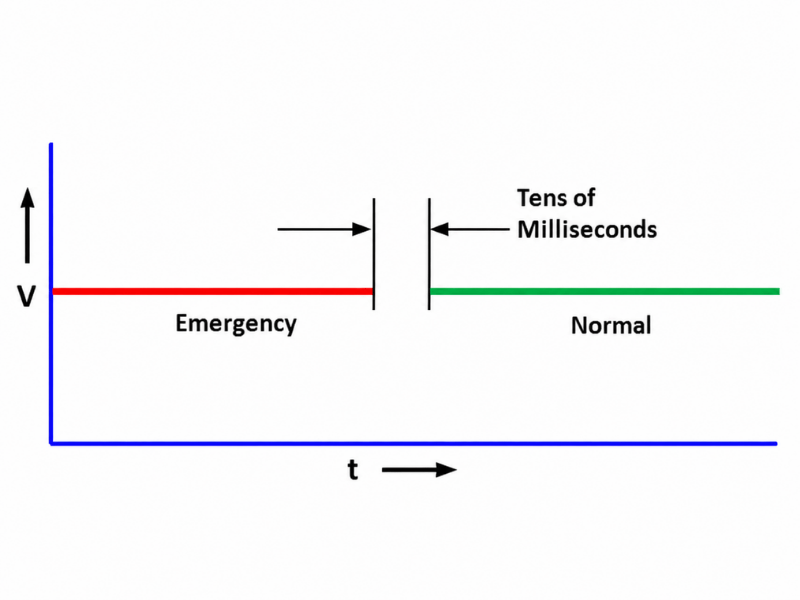

Open transition là kiểu chuyển nguồn ngắt trước đóng sau. Tải sẽ được tách khỏi nguồn đang sử dụng trước, sau đó mới được đóng sang nguồn còn lại. Đây là kiểu chuyển nguồn phổ biến trong nhiều hệ thống điện công nghiệp vì nguyên lý rõ ràng và hạn chế nguy cơ song song hai nguồn.

Kiểu này phù hợp với nhà xưởng, tủ điện tổng, tủ cấp nguồn phụ trợ hoặc các phụ tải có thể chấp nhận một khoảng gián đoạn ngắn khi chuyển nguồn. Với nhiều hệ thống điện lưới và máy phát trong nhà máy, open transition là lựa chọn dễ triển khai, dễ vận hành và tương đối dễ bảo trì.

2. Delayed transition cho tải động cơ

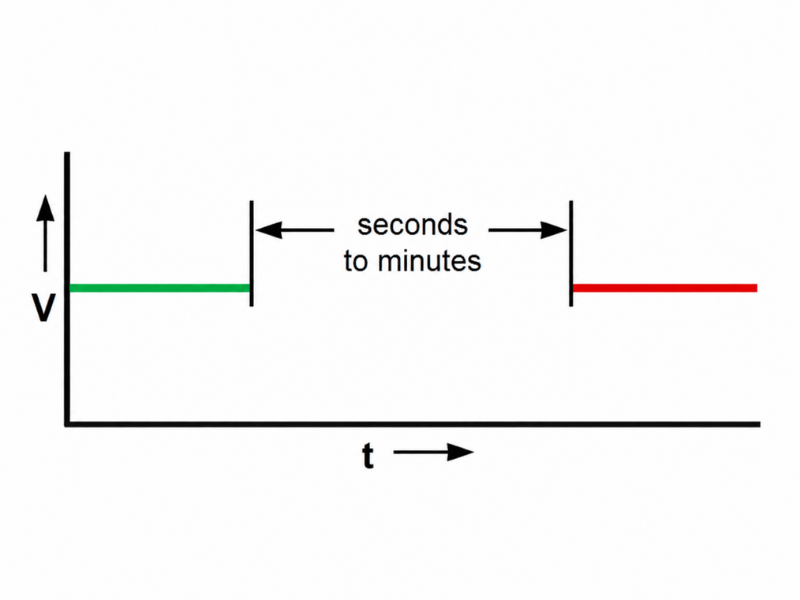

Delayed transition cũng là kiểu ngắt trước đóng sau, nhưng có thêm vị trí trung gian. Khi chuyển nguồn, ATS sẽ dừng tại vị trí trung tính trong một khoảng thời gian cài đặt trước khi đóng sang nguồn mới. Khoảng dừng này giúp quá trình chuyển nguồn diễn ra an toàn hơn với một số nhóm tải đặc thù.

Kiểu chuyển nguồn này hữu ích với hệ thống có nhiều động cơ hoặc tải cảm như bơm, quạt, máy nén khí, dây chuyền cơ khí và các cụm máy có quán tính lớn. Thời gian trễ giúp điện áp dư trên tải suy giảm, từ đó hạn chế rủi ro khi đóng nguồn trở lại.

3. Closed transition cho phụ tải quan trọng

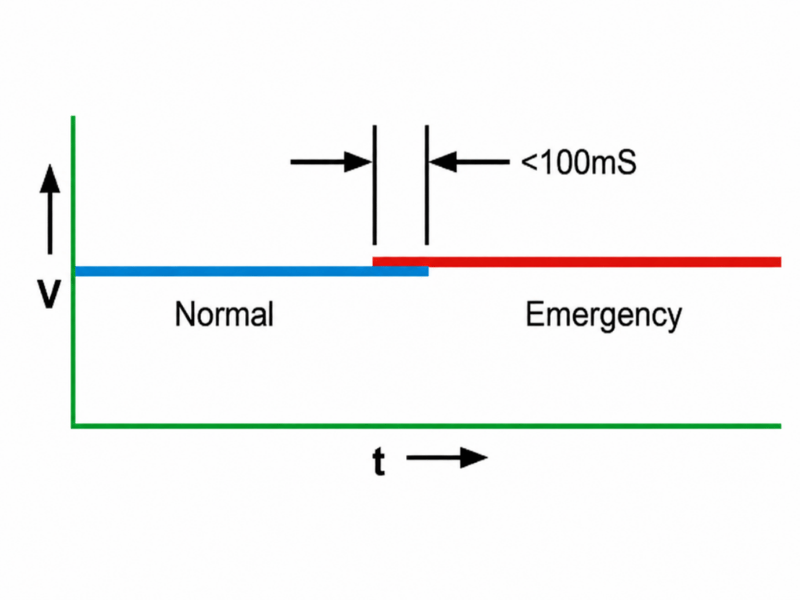

Closed transition là kiểu chuyển nguồn đóng trước ngắt sau. Khi cả hai nguồn đều đạt điều kiện và đồng bộ, ATS có thể chuyển nguồn theo hướng hạn chế gián đoạn. Kiểu này thường được xem xét cho các phụ tải quan trọng, nơi việc mất điện trong lúc chuyển nguồn có thể gây ảnh hưởng lớn.

Tuy nhiên, closed transition không phải cấu hình có thể dùng tùy ý. Hệ thống cần được đánh giá kỹ về điều kiện đồng bộ, bảo vệ nguồn, phương án vận hành và yêu cầu công trình. Với các tải nhạy như server, máy tính công nghiệp hoặc SCADA, doanh nghiệp vẫn nên kết hợp UPS vì ATS không thay thế chức năng lưu điện tức thời.

IV. Cách hiểu mã ATS Eaton khi chọn thiết bị

1. Vì sao cần biết cách đọc mã

Khi làm việc với ATS Eaton, mã thiết bị giúp kỹ sư và người mua hàng hiểu nhanh cấu hình cơ bản của sản phẩm. Chỉ nhìn vào mã, có thể nhận biết thiết bị là loại tự động hay không tự động, dùng cơ cấu contactor, bộ điều khiển nào, kiểu chuyển nguồn ra sao, số cực, dòng định mức và điện áp.

Việc đọc mã đúng giúp hạn chế nhầm lẫn khi trao đổi giữa phòng kỹ thuật, phòng mua hàng và nhà cung cấp. Đây là điểm rất thực tế, vì cùng là ATS Eaton 400A nhưng cấu hình open transition, non automatic và closed transition có thể khác nhau đáng kể về ứng dụng, cách vận hành và chi phí đầu tư.

2. Một mã ATS tự động thường đọc như thế nào

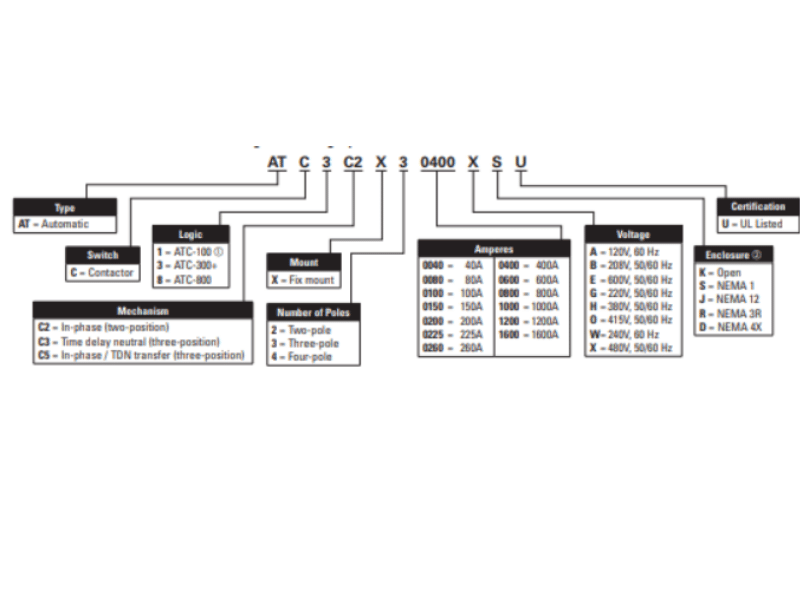

Ví dụ mã thực tế AT-C-3-C2-X-3-0400XSU có thể hiểu là ATS tự động, dạng contactor, dùng bộ điều khiển ATC 300, cơ cấu C2, lắp cố định, ba cực, dòng định mức 400A, điện áp 480V, vỏ NEMA 1 và chứng nhận UL.

Trong thực tế ứng dụng, nhóm mã này phù hợp để tham khảo cho hệ thống chuyển nguồn tự động giữa điện lưới và máy phát. Nếu hệ thống dùng điện áp khác, người thiết kế cần chọn lại ký hiệu điện áp tương ứng. Không nên bê nguyên mã nếu điện áp công trình, tiêu chuẩn tủ hoặc yêu cầu vận hành không khớp.

3. Các phần dễ nhầm trong mã ATS Eaton

Phần dễ nhầm nhất là ký hiệu bộ điều khiển, cơ cấu chuyển nguồn và điện áp. Ví dụ, ATC 300 và ATC 800 không nên hiểu là giống nhau về cấp ứng dụng. C2, C3 và C5 cũng không nên hiểu chung chung là cùng một kiểu chuyển nguồn.

Ký hiệu điện áp cũng cần kiểm tra kỹ. Với hệ thống điện tại Việt Nam, kỹ sư cần đối chiếu điện áp thực tế của công trình trước khi chốt mã. Nếu sai điện áp điều khiển, sai cấu hình nguồn hoặc sai kiểu chuyển nguồn, ATS Eaton có thể không phù hợp khi lắp đặt thực tế.

V. Lưu ý khi chọn ATS Eaton cho nhà máy

1. Xác định đúng cấu hình trước khi chọn ATS Eaton

Khi chọn ATS Eaton, dòng định mức là yếu tố quan trọng nhưng không phải tiêu chí duy nhất. Cùng là ATS 400A, thiết bị có thể khác nhau về kiểu vận hành, bộ điều khiển, số cực, điện áp, cấp vỏ và kiểu chuyển nguồn. Vì vậy, không nên chỉ nhìn vào ampe để chốt mã.

Trước khi chọn, cần làm rõ hệ thống dùng điện lưới và máy phát, điện lưới và điện lưới hay máy phát và máy phát. Sau đó mới xem xét kiểu chuyển nguồn, dòng ngắn mạch, điện áp điều khiển, số cực và các tùy chọn cần thiết để tránh chọn sai cấu hình.

2. Chọn theo tải, dây trung tính và môi trường lắp đặt

Với phụ tải thông thường, open transition thường là lựa chọn phù hợp vì dễ triển khai và dễ vận hành. Với hệ thống có nhiều động cơ, bơm, quạt hoặc tải cảm, delayed transition giúp giảm rủi ro do điện áp dư. Nếu phụ tải cần hạn chế gián đoạn, closed transition có thể được xem xét nhưng cần đánh giá kỹ điều kiện đồng bộ.

Ngoài kiểu tải, cần kiểm tra số cực và dây trung tính. Với hệ thống ba pha bốn dây, việc chọn ba cực hay bốn cực phải dựa trên sơ đồ nối đất, phương án xử lý trung tính và yêu cầu bảo vệ. Môi trường lắp đặt cũng rất quan trọng. Nếu tủ đặt ngoài trời, nơi bụi, ẩm hoặc có nguy cơ ăn mòn, cần chọn cấp vỏ phù hợp để đảm bảo độ bền và an toàn khi vận hành.

VI. Kết luận

ATS Eaton đáp ứng nhu cầu chuyển nguồn giữa điện lưới và nguồn dự phòng cho nhiều hệ thống điện công nghiệp, từ tủ MSB đến các phụ tải ưu tiên. Tuy nhiên, việc lựa chọn ATS cần dựa trên đặc tính tải, yêu cầu vận hành, điện áp hệ thống, số cực và môi trường lắp đặt để đảm bảo hiệu quả sử dụng.

Đối với doanh nghiệp đang tìm kiếm giải pháp chuyển nguồn có tính thực dụng cao, dễ triển khai và thuận tiện trong quá trình vận hành, ATS Shihlin do Công ty Cổ phần Tự Động Hóa Toàn Cầu phân phối là một lựa chọn đáng tham khảo. Thiết bị phù hợp với nhiều hệ thống tủ điện công nghiệp, dễ trao đổi kỹ thuật trong quá trình thiết kế và lắp đặt, đồng thời thuận lợi khi cần hỗ trợ bảo hành, bảo trì hoặc mở rộng hệ thống về sau.

Doanh nghiệp nên cân nhắc đặc điểm phụ tải, yêu cầu vận hành và ngân sách đầu tư để lựa chọn giải pháp chuyển nguồn phù hợp, góp phần đảm bảo nguồn điện ổn định và tối ưu hiệu quả khai thác lâu dài cho nhà máy. Hãy liên hệ ngay với Tự Động Hóa Toàn Cầu để nhận được những chính sách tốt nhất cho doanh nghiệp của bạn.
