Tải Catalogue Thiết Bị Đóng Cắt Shihlin Mới Nhất

Khi thiết kế tủ điện, cải tạo dây chuyền hoặc thay thế thiết bị trong nhà xưởng, việc tra cứu đúng catalogue thiết bị đóng cắt Shihlin là bước rất quan trọng. Catalogue không chỉ giúp người dùng biết mã hàng, dòng định mức hay kích thước lắp đặt, mà còn hỗ trợ chọn đúng thiết bị theo tải thực tế. Với kỹ thuật viên, chủ xưởng, đại lý hoặc đơn vị chế tạo máy, đây là tài liệu nên có trước khi lên danh sách vật tư.

Shihlin là thương hiệu thiết bị điện – tự động hoá quen thuộc trong nhiều hệ thống công nghiệp. Các dòng thiết bị đóng cắt Shihlin thường xuất hiện trong tủ phân phối, tủ điều khiển động cơ, tủ máy sản xuất, hệ thống bơm, quạt, băng tải hoặc dây chuyền tự động. Tuy nhiên, mỗi nhóm sản phẩm lại có đặc điểm kỹ thuật khác nhau, vì vậy người dùng không nên chọn thiết bị chỉ dựa vào tên gọi hoặc dòng điện ước lượng.

Danh mục dự án

I. Catalogue thiết bị đóng cắt Shihlin dùng để làm gì?

1. Hỗ trợ tra cứu đúng mã thiết bị

Catalogue thiết bị đóng cắt Shihlin là tài liệu giúp người dùng tra cứu đầy đủ các dòng sản phẩm như ACB, MCCB, MCB, contactor, relay nhiệt, thiết bị chống rò, thiết bị bảo vệ mạch và phụ kiện đi kèm. Thay vì chỉ nhìn hình ảnh sản phẩm hoặc hỏi mã tương đương, kỹ thuật viên có thể dựa vào catalogue để kiểm tra đúng series, số cực, dòng định mức, điện áp sử dụng và khả năng lắp thêm phụ kiện.

Ví dụ, khi cần chọn MCCB Shihlin cho tủ điện tổng, người dùng cần xem dòng định mức, khả năng cắt ngắn mạch, số cực và kích thước lắp đặt. Nếu chỉ chọn theo dòng 100A, rất dễ bỏ qua khả năng cắt hoặc loại phụ kiện cần dùng như shunt trip, tiếp điểm phụ, tay xoay ngoài tủ. Catalogue sẽ giúp quá trình này rõ ràng và an toàn hơn.

Với đại lý hoặc bộ phận mua hàng, tài liệu catalogue còn giúp đối chiếu mã đặt hàng, tránh nhầm giữa các dòng có tên gần giống nhau. Điều này đặc biệt quan trọng khi cần báo giá cho dự án, thay thế thiết bị cũ hoặc chuẩn bị vật tư cho tủ điện số lượng lớn.

2. Giúp hạn chế chọn sai thông số khi lắp tủ điện

Trong thực tế, nhiều lỗi chọn thiết bị đóng cắt đến từ việc chỉ dựa vào công suất motor hoặc dòng tải ước lượng. Với các hệ thống công nghiệp, ngoài dòng điện còn phải xét đến loại tải, môi trường lắp đặt, khả năng chịu ngắn mạch, tần suất đóng cắt, kích thước tủ và tiêu chuẩn an toàn. Catalogue giúp người dùng nhìn toàn diện hơn trước khi quyết định mã hàng.

Chẳng hạn, contactor Shihlin dùng cho động cơ cần chọn theo công suất motor, điện áp cuộn hút và cấp sử dụng phù hợp. Relay nhiệt Shihlin đi kèm cũng phải có dải chỉnh dòng tương ứng với dòng làm việc của động cơ. Nếu chọn relay nhiệt quá cao, thiết bị có thể không bảo vệ tốt khi motor quá tải. Nếu chọn quá thấp, hệ thống dễ bị nhảy bảo vệ dù tải vẫn đang hoạt động bình thường.

Với tủ điện nhà xưởng, chọn sai MCB hoặc MCCB có thể gây khó khăn khi vận hành, bảo trì hoặc mở rộng sau này. Do đó, catalogue không chỉ dành cho kỹ sư thiết kế mà còn hữu ích với thợ kỹ thuật, chủ xưởng và người phụ trách mua thiết bị.

3. Link tải catalogue thiết bị đóng cắt Shihlin

Tải ngay catalogue thiết bị đóng cắt Shihlin: TẠI ĐÂY

II. Catalogue Shihlin gồm những nhóm thiết bị nào?

1. ACB, MCCB, MCB và thiết bị bảo vệ mạch

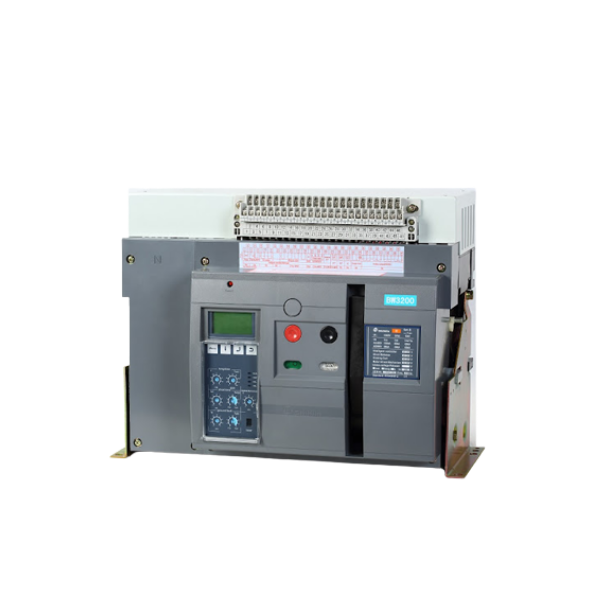

Trong nhóm thiết bị bảo vệ mạch, Shihlin có các dòng phổ biến như ACB, MCCB, MCB và thiết bị chống rò. ACB thường dùng cho tủ điện tổng, hệ thống phân phối công suất lớn hoặc các vị trí cần khả năng đóng cắt và bảo vệ cao. Khi tra catalogue ACB, người dùng cần quan tâm đến dòng định mức, khả năng cắt, kiểu lắp đặt, bộ điều khiển bảo vệ và phụ kiện điều khiển từ xa.

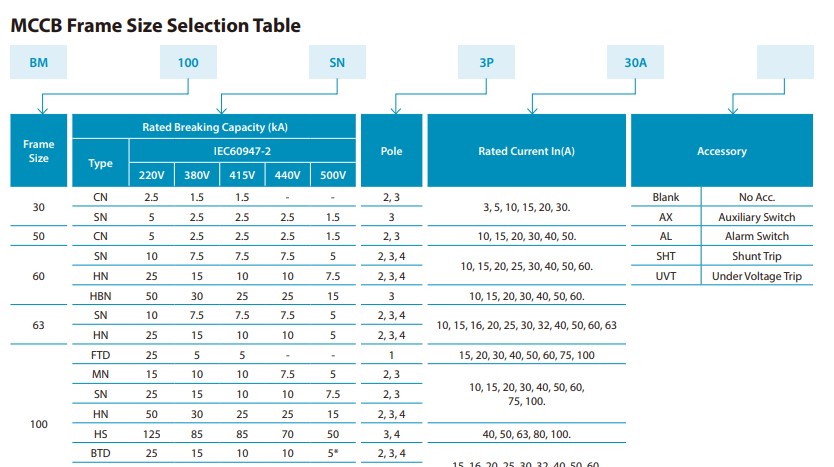

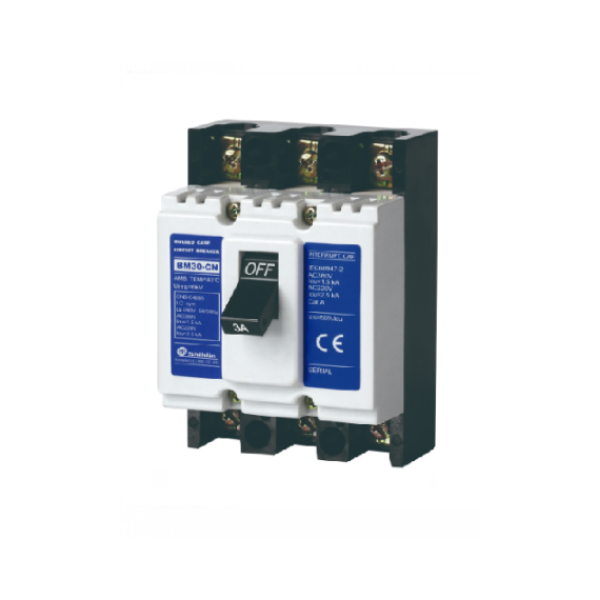

MCCB Shihlin thường được dùng nhiều trong tủ phân phối, tủ máy, tủ động lực hoặc nhánh cấp nguồn cho từng khu vực. Đây là nhóm sản phẩm cần tra kỹ thông số vì cùng một dòng điện định mức có thể có nhiều phiên bản khác nhau về số cực, khả năng cắt và phụ kiện. Với nhà máy, việc chọn MCCB đúng giúp hệ thống bảo vệ ổn định hơn khi xảy ra quá tải hoặc ngắn mạch.

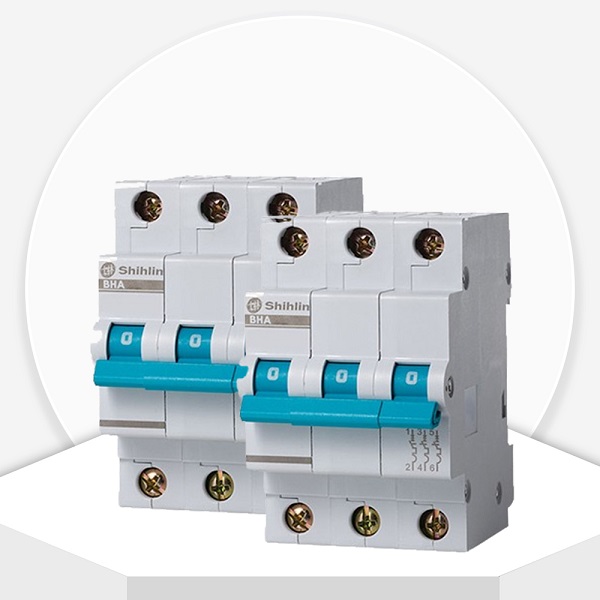

MCB Shihlin thường dùng cho các nhánh tải nhỏ, mạch điều khiển, chiếu sáng, ổ cắm kỹ thuật hoặc các phần phụ trợ trong tủ điện. Khi tra catalogue, cần kiểm tra số cực, dòng định mức, đường cong tác động và tiêu chuẩn sử dụng. Không nên chọn MCB chỉ vì “vừa dòng”, bởi đặc tính tải thực tế cũng ảnh hưởng đến khả năng bảo vệ và độ ổn định khi vận hành.

2. Contactor, relay nhiệt và thiết bị điều khiển động cơ

Bên cạnh thiết bị bảo vệ mạch, catalogue thiết bị đóng cắt Shihlin còn có nhóm contactor, relay nhiệt và các thiết bị phục vụ điều khiển động cơ. Đây là nhóm xuất hiện rất nhiều trong tủ bơm, tủ quạt, tủ băng tải, máy đóng gói, máy sản xuất và các hệ thống tự động hoá cơ bản.

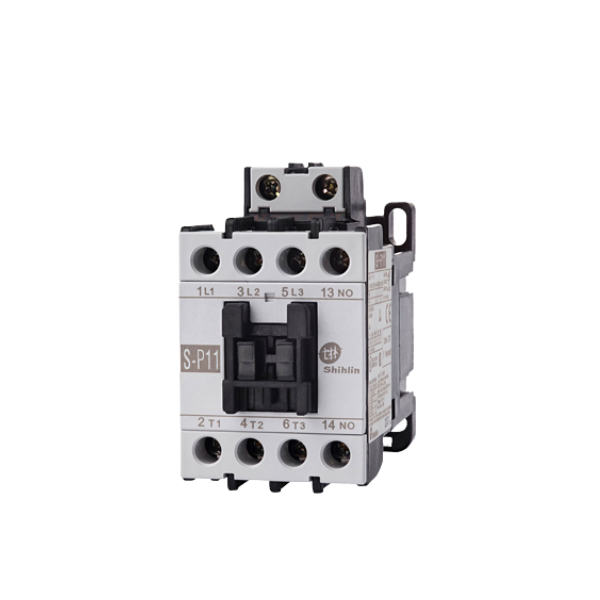

Contactor Shihlin có nhiệm vụ đóng cắt nguồn cấp cho tải, thường dùng kết hợp với nút nhấn, PLC, relay trung gian hoặc bộ điều khiển. Khi chọn contactor, người dùng cần quan tâm đến dòng làm việc, công suất motor tương ứng, điện áp cuộn hút và số lượng tiếp điểm phụ cần dùng. Với mạch điều khiển có liên động, báo trạng thái hoặc tự giữ, tiếp điểm phụ là chi tiết không nên bỏ qua.

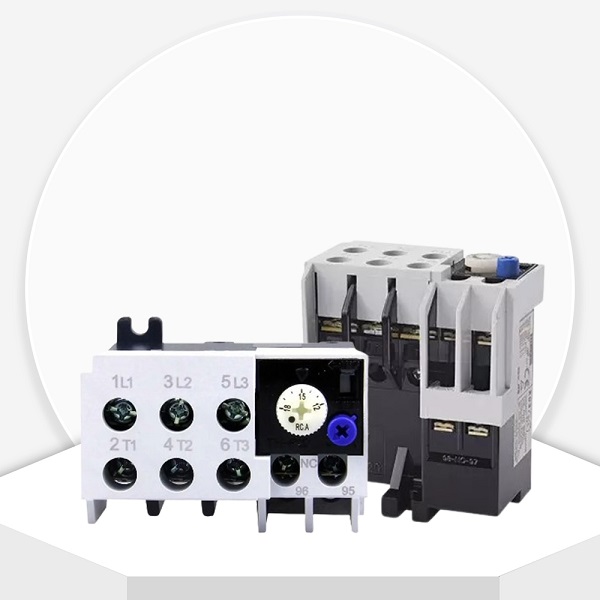

Relay nhiệt Shihlin thường được lắp kèm contactor để bảo vệ động cơ khi quá tải. Khi đọc catalogue, cần chú ý dải chỉnh dòng của relay nhiệt và khả năng tương thích với contactor đang dùng. Với máy móc vận hành liên tục trong nhà xưởng, việc chọn đúng relay nhiệt giúp giảm nguy cơ cháy motor, dừng máy bất thường hoặc phát sinh chi phí sửa chữa không đáng có.

III. Cách đọc catalogue thiết bị đóng cắt Shihlin hiệu quả

1. Xác định đúng nhu cầu sử dụng

Trước khi mở catalogue, người dùng nên xác định rõ thiết bị cần dùng cho vị trí nào trong hệ thống. Nếu là tủ tổng, có thể cần ACB hoặc MCCB dòng lớn. Nếu là tủ nhánh, MCCB hoặc MCB có thể phù hợp hơn. Nếu là điều khiển động cơ, cần xem contactor, relay nhiệt, bộ khởi động từ hoặc phụ kiện liên quan.

Một cách làm thực tế là ghi lại các thông tin cơ bản: nguồn điện 1 pha hay 3 pha, điện áp sử dụng, dòng tải, loại tải, công suất động cơ, vị trí lắp đặt và yêu cầu điều khiển. Với hệ thống đang cần thay thế thiết bị cũ, nên chụp rõ tem mã sản phẩm, sơ đồ tủ và vị trí lắp để đối chiếu dễ hơn.

Đối với đại lý hoặc đơn vị mua hàng, việc xác định đúng nhu cầu từ đầu giúp báo giá nhanh và hạn chế đổi trả. Thay vì hỏi chung “có MCCB Shihlin 100A không”, nên bổ sung thêm số cực, khả năng cắt, loại phụ kiện cần dùng và số lượng dự kiến.

2. Kiểm tra thông số kỹ thuật quan trọng

Khi đọc catalogue, người dùng nên tập trung vào các thông số có ảnh hưởng trực tiếp đến vận hành. Với MCCB và MCB, cần xem dòng định mức, điện áp định mức, số cực, khả năng cắt ngắn mạch và tiêu chuẩn áp dụng. Với ACB, cần xem thêm bộ bảo vệ, khả năng chỉnh định, kiểu lắp cố định hay kéo rút và phụ kiện điều khiển.

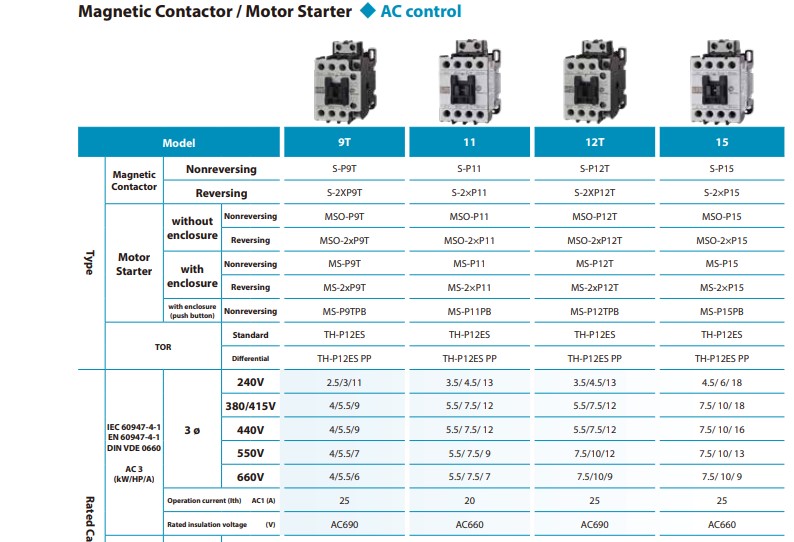

Với contactor Shihlin, các thông số quan trọng gồm dòng làm việc, công suất motor theo điện áp, điện áp cuộn hút, tiếp điểm chính và tiếp điểm phụ. Với relay nhiệt, cần kiểm tra dải chỉnh dòng, kiểu reset, khả năng lắp ghép và mã contactor tương thích. Những thông tin này quyết định thiết bị có lắp được vào tủ và vận hành đúng hay không.

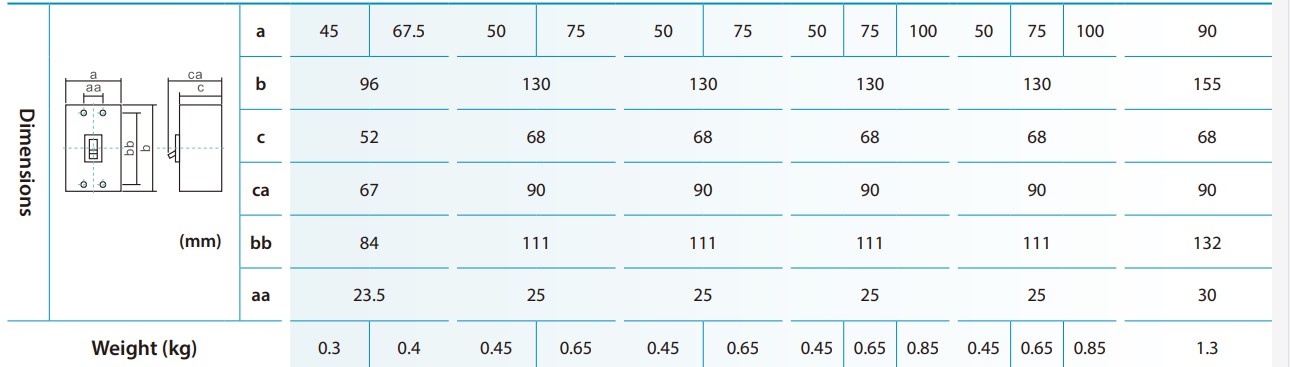

Một lỗi thường gặp là chọn thiết bị theo dòng tải nhưng quên kiểm tra kích thước. Với tủ điện đã có sẵn không gian giới hạn, kích thước thiết bị và khoảng cách đấu dây rất quan trọng. Catalogue sẽ giúp kỹ thuật viên kiểm tra trước để tránh tình trạng mua đúng dòng nhưng không lắp vừa tủ.

3. Đối chiếu phụ kiện và kích thước lắp đặt

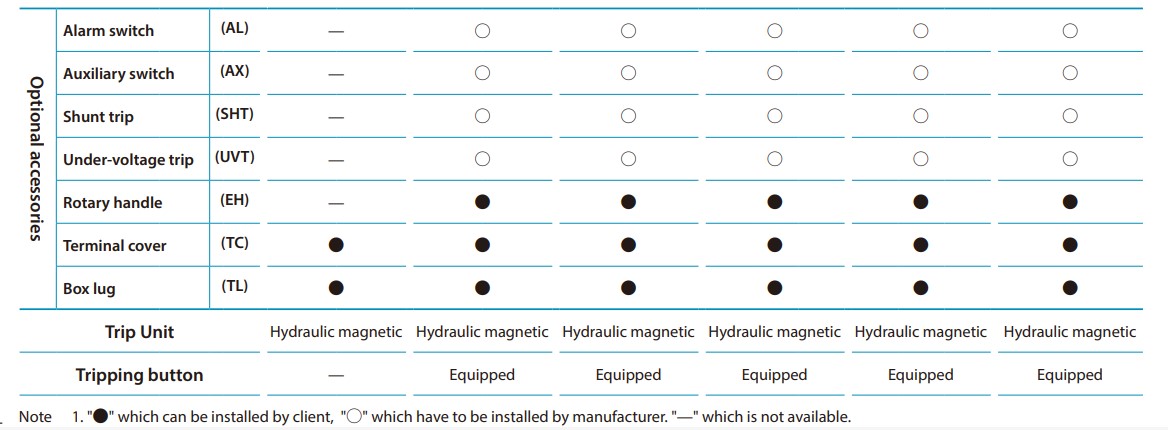

Phụ kiện là phần dễ bị bỏ sót khi chọn thiết bị đóng cắt. Với ACB hoặc MCCB, người dùng có thể cần shunt trip, undervoltage trip, auxiliary contact, alarm contact, tay xoay ngoài tủ hoặc cơ cấu liên động. Với contactor, có thể cần tiếp điểm phụ, cuộn hút thay thế, relay nhiệt hoặc phụ kiện lắp ghép.

Catalogue thiết bị đóng cắt Shihlin thường có phần mô tả phụ kiện tương thích theo từng dòng sản phẩm. Khi đọc phần này, cần đối chiếu đúng series và frame size. Không nên mặc định phụ kiện của dòng này sẽ dùng được cho dòng khác, vì sai phụ kiện có thể khiến thiết bị không lắp được hoặc không hoạt động đúng chức năng.

Ngoài ra, phần kích thước lắp đặt cũng rất hữu ích cho đơn vị thiết kế tủ. Với máy móc công nghiệp, tủ điện thường phải tối ưu không gian, đi dây gọn và đảm bảo khoảng cách an toàn. Việc xem trước bản vẽ kích thước giúp quá trình bố trí thiết bị, khoan mặt tủ và đi dây thuận lợi hơn.

IV. Lưu ý khi chọn mua thiết bị đóng cắt Shihlin

Catalogue là tài liệu quan trọng, nhưng để chọn đúng thiết bị vẫn cần kết hợp với kinh nghiệm thực tế. Người dùng nên xác định rõ điều kiện vận hành, tải thực tế, môi trường lắp đặt và yêu cầu bảo vệ trước khi chốt mã. Với các hệ thống quan trọng như tủ tổng, tủ điều khiển dây chuyền hoặc tủ động cơ công suất lớn, nên nhờ kỹ thuật kiểm tra lại thông số trước khi đặt hàng.

Khi mua thiết bị đóng cắt Shihlin, cần ưu tiên nguồn cung cấp rõ ràng, có hỗ trợ tư vấn mã, báo giá theo danh sách vật tư và chính sách bảo hành minh bạch. Điều này giúp hạn chế rủi ro mua sai mã, thiếu phụ kiện hoặc gặp khó khăn khi cần thay thế sau này.

Tự động hoá Toàn Cầu cung cấp các dòng thiết bị điện – tự động hoá phục vụ tủ điện, máy móc và nhà xưởng như biến tần, PLC, HMI, servo, động cơ bước, thiết bị đóng cắt và giải pháp tự động hoá. Nếu bạn cần tra catalogue, chọn mã tương đương hoặc lên danh sách vật tư cho tủ điện, đội ngũ Toàn Cầu có thể hỗ trợ tư vấn theo nhu cầu thực tế.

Website của công ty Tự động hoá toàn cầu

V. Kết Luận

Catalogue thiết bị đóng cắt Shihlin là tài liệu cần thiết khi chọn ACB, MCCB, MCB, contactor, relay nhiệt và phụ kiện cho tủ điện công nghiệp. Việc đọc đúng catalogue giúp người dùng hạn chế nhầm mã, chọn sai thông số hoặc thiếu phụ kiện khi lắp đặt. Với kỹ thuật viên, chủ xưởng, nhà máy và đại lý, đây là bước nên thực hiện trước khi báo giá, thi công hoặc thay thế thiết bị.

Nếu bạn đang cần tư vấn thiết bị đóng cắt Shihlin hoặc các giải pháp thiết bị điện – tự động hoá cho tủ điện, máy móc, dây chuyền sản xuất, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ chọn mã phù hợp, dễ hiểu và sát với nhu cầu sử dụng.
