Shihlin MCB Catalogue: Tra Mã Nhanh, Chọn Đúng Thiết Bị

Khi thiết kế tủ điện dân dụng, tủ điều khiển máy hoặc hệ thống phân phối trong nhà xưởng, MCB là một trong những thiết bị đóng cắt được sử dụng nhiều nhất. Tuy nhiên, chọn MCB không chỉ nhìn vào số ampe in trên mặt thiết bị. Người kỹ thuật cần kiểm tra thêm số cực, khả năng cắt ngắn mạch, đặc tuyến tác động, điện áp làm việc và môi trường lắp đặt.

Vì vậy, shihlin mcb catalogue là tài liệu quan trọng giúp kỹ thuật viên, chủ xưởng, nhà máy và đại lý tra cứu đúng mã thiết bị trước khi đặt hàng hoặc lắp tủ. Việc đọc catalogue đúng cách giúp hạn chế chọn nhầm mã, tránh thiếu khả năng bảo vệ và đảm bảo thiết bị phù hợp với từng ứng dụng thực tế.

Danh mục dự án

I. Vì sao nên tra cứu trước khi chọn thiết bị?

Shihlin MCB catalogue là tài liệu kỹ thuật tổng hợp các dòng aptomat tép Shihlin, thông số định mức, kích thước, sơ đồ đấu nối, phụ kiện và đặc tuyến bảo vệ. Với người mới, catalogue có thể hơi nhiều bảng biểu, nhưng nếu biết cách đọc, đây lại là công cụ rất hữu ích để chọn thiết bị nhanh và chính xác.

Trong thực tế, cùng là MCB Shihlin nhưng mỗi dòng có mục đích sử dụng khác nhau. Có dòng dùng cho mạch AC thông dụng, có dòng dùng cho DC, có dòng dành cho tải lớn hơn, có dòng tích hợp bảo vệ rò hoặc dùng trong mạch pha + trung tính. Nếu chỉ chọn theo thói quen hoặc theo mã cũ, khả năng sai ứng dụng là khá cao.

Ví dụ, một tủ điện điều khiển máy có nguồn 1 pha 220V sẽ có yêu cầu khác với tủ phân phối 3 pha 380V. Mạch điều khiển DC cho hệ thống năng lượng, UPS hoặc thiết bị chuyên dụng cũng không thể chọn giống MCB AC thông thường. Tra catalogue MCB Shihlin giúp người dùng xác định rõ thiết bị nào phù hợp với mạch, tải và tiêu chuẩn bảo vệ cần có.

Tải ngay catalogue MCB Shihlin: TẠI ĐÂY

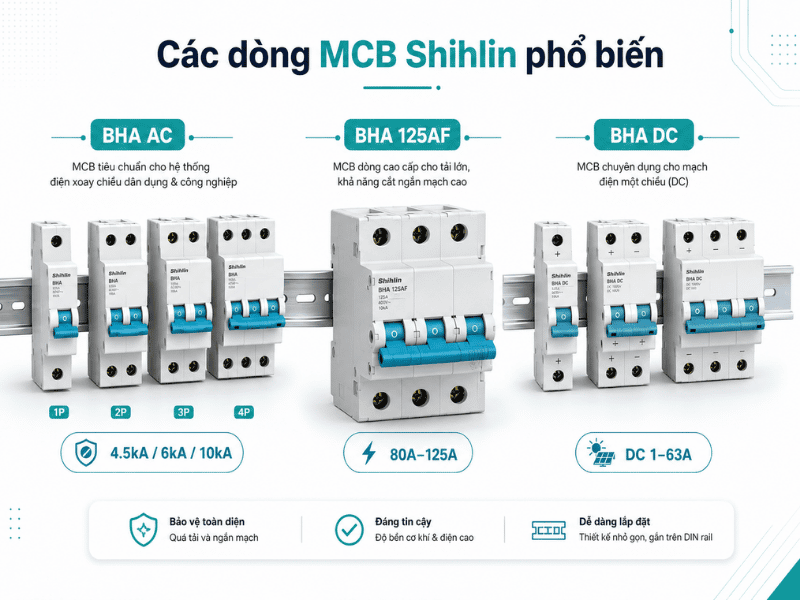

II. Các dòng MCB Shihlin phổ biến

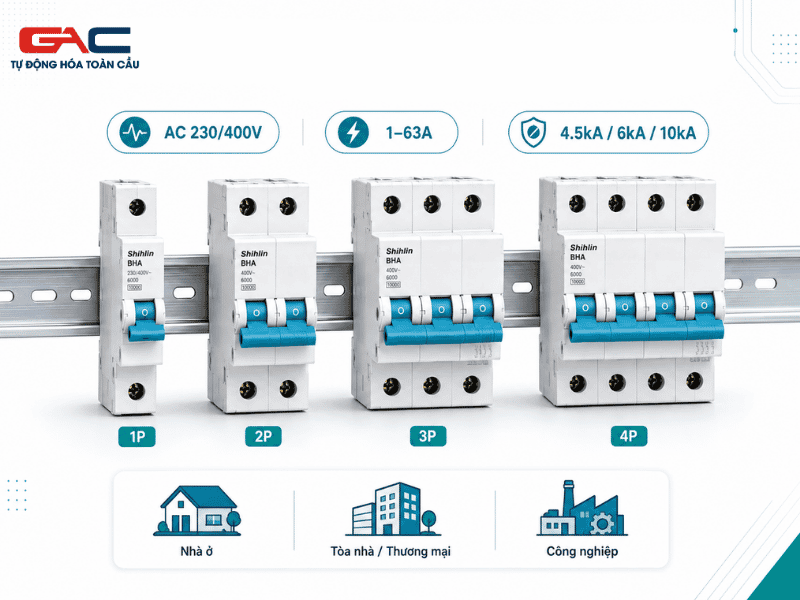

1. Dòng BHA Series cho mạch AC thông dụng

BHA Series là dòng MCB Shihlin dùng khá phổ biến trong các hệ thống phân phối điện dân dụng, thương mại và công nghiệp. Dòng này được thiết kế để bảo vệ mạch trước các sự cố quá tải và ngắn mạch, thường lắp trên thanh DIN trong tủ điện.

Theo catalogue, BHA Series có nhiều lựa chọn số cực như 1P, 2P, 3P và 4P, phù hợp cho cả mạch một pha và ba pha. Dải dòng định mức trải từ các mức nhỏ đến 63A, giúp người dùng dễ chọn cho mạch chiếu sáng, ổ cắm, nguồn điều khiển, nhánh tải phụ hoặc các cụm máy công suất vừa và nhỏ.

Điểm cần chú ý khi tra dòng BHA là khả năng cắt ngắn mạch. Catalogue thể hiện các mức 4.5kA, 6kA và 10kA, tương ứng với điều kiện lắp đặt khác nhau. Với tủ dân dụng hoặc tủ phụ, mức cắt có thể khác với tủ gần nguồn tổng trong nhà máy. Vì vậy, không nên chỉ chọn theo “bao nhiêu ampe”, mà cần kiểm tra cả dòng cắt để đảm bảo an toàn.

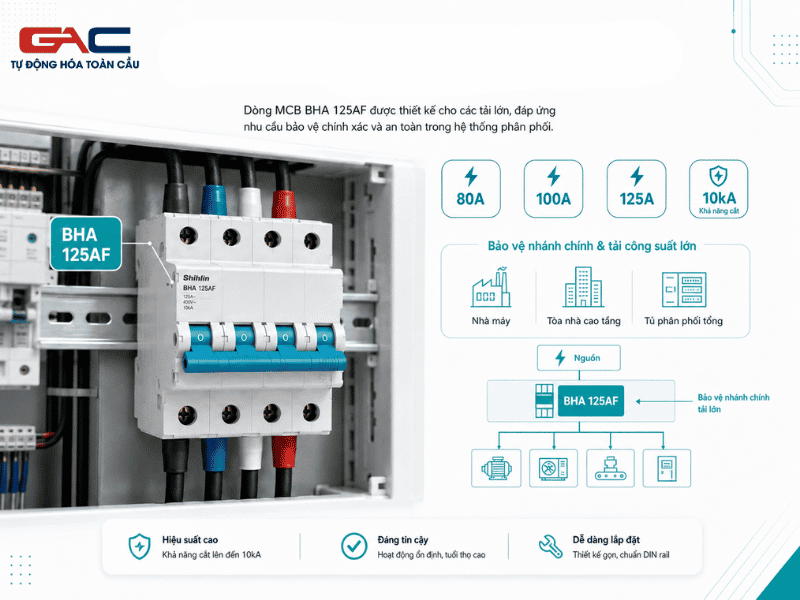

2. Dòng BHA 125AF cho tải lớn hơn

BHA 125AF là lựa chọn đáng chú ý khi cần MCB có dòng định mức cao hơn nhóm 1–63A thông thường. Dòng này có các mức 80A, 100A và 125A, phù hợp với một số nhánh cấp nguồn lớn hơn trong tủ phân phối, tủ tầng hoặc tủ phụ của nhà xưởng.

Khi dùng BHA 125AF, người thiết kế cần quan tâm kỹ đến tiết diện dây, khả năng chịu tải của thanh cái, không gian lắp đặt và điều kiện tản nhiệt trong tủ. Một MCB dòng lớn nếu lắp trong tủ quá kín, dây không phù hợp hoặc siết đầu cos không đạt có thể gây nóng cục bộ khi vận hành lâu dài.

Trong shihlin mcb catalogue, nhóm 125AF cũng có thông tin về kích thước và số cực, giúp đơn vị lắp tủ tính trước không gian bố trí. Điều này đặc biệt quan trọng với tủ điện sản xuất hàng loạt, nơi mỗi module trong tủ đều ảnh hưởng đến chi phí, độ gọn và khả năng bảo trì sau này.

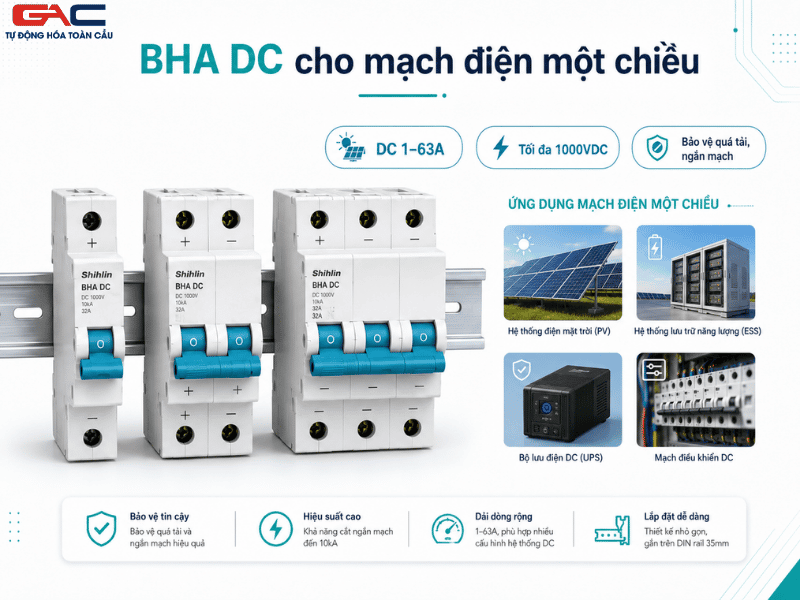

3. Dòng BHA DC cho mạch điện một chiều

BHA DC Series được dùng cho các mạch điện một chiều. Đây là điểm rất quan trọng vì MCB AC và MCB DC không nên dùng thay thế tùy tiện. Hồ quang điện trong mạch DC khó dập hơn AC, nên thiết bị bảo vệ cần được thiết kế phù hợp với đặc tính điện một chiều.

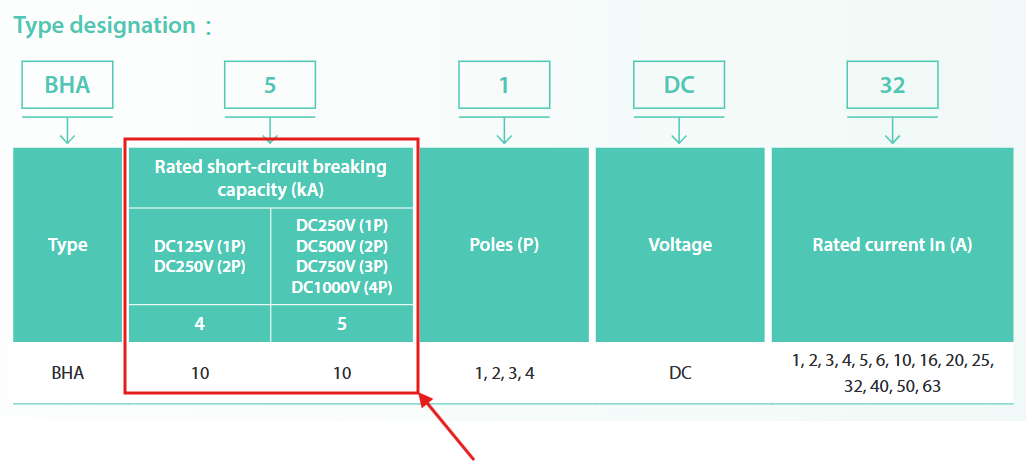

Dòng BHA DC trong catalogue có nhiều lựa chọn số cực và dải dòng định mức đến 63A. Tùy cấu hình 1P, 2P, 3P hoặc 4P, điện áp DC ứng dụng cũng khác nhau. Khi chọn thiết bị cho mạch DC, người dùng cần đọc đúng sơ đồ đấu cực âm – dương, điện áp định mức và ghi chú kỹ thuật đi kèm.

Trong thực tế, dòng DC có thể gặp ở hệ thống nguồn điều khiển, UPS, pin lưu trữ, trạm nguồn hoặc các ứng dụng đặc thù trong nhà máy. Nếu chọn sai loại MCB, thiết bị có thể không cắt an toàn khi xảy ra sự cố. Vì vậy, với mạch DC, catalogue là tài liệu bắt buộc phải kiểm tra trước khi lắp đặt.

III. Cách đọc thông số trong shihlin mcb catalogue

1. Dòng định mức và số cực

Dòng định mức là thông số nhiều người nhìn đầu tiên khi chọn MCB. Đây là mức dòng mà thiết bị có thể làm việc trong điều kiện quy định. Tuy nhiên, dòng định mức phải được chọn theo tải thực tế, tiết diện dây dẫn và yêu cầu bảo vệ của mạch, không nên chọn quá cao chỉ để “đỡ nhảy”.

Số cực cũng cần được xác định rõ. Mạch 1 pha có thể dùng 1P hoặc 1P+N tùy yêu cầu bảo vệ và cách thiết kế. Mạch 3 pha thường dùng 3P hoặc 4P nếu cần cắt cả trung tính. Trong catalogue, mỗi dòng MCB đều có bảng thể hiện số cực, kích thước chiều rộng và khối lượng, giúp người lắp tủ bố trí thiết bị hợp lý hơn.

Với tủ điện nhà xưởng, nên thống nhất cách chọn số cực ngay từ bản vẽ. Điều này giúp tránh tình trạng thi công xong mới phát hiện thiếu module, sai sơ đồ hoặc không đủ không gian để đi dây.

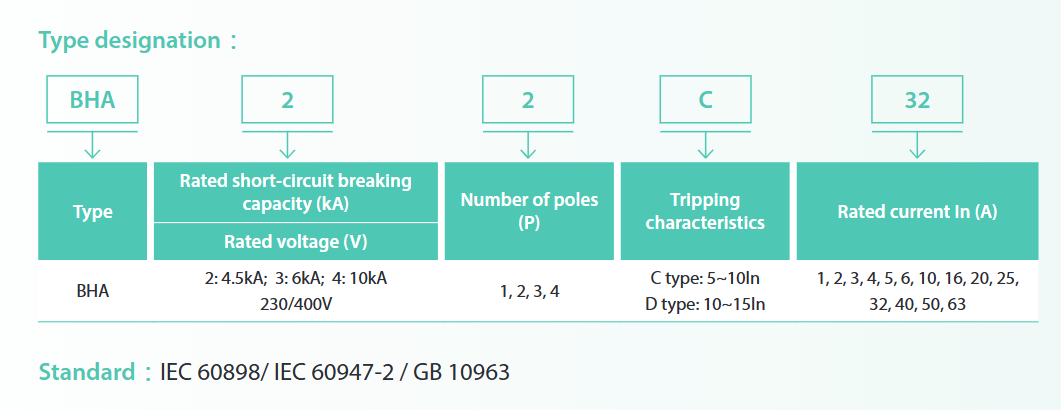

shihlin mcb catalogue — Cách đọc thông số từ mã của MCB Shihlin

2. Khả năng cắt ngắn mạch

Khả năng cắt ngắn mạch là thông số thể hiện MCB có thể ngắt an toàn dòng sự cố đến mức nào. Đây là thông số rất quan trọng nhưng thường bị bỏ qua, nhất là khi người dùng chỉ quan tâm giá hoặc dòng ampe.

Trong shihlin mcb catalogue, khả năng cắt của từng dòng được thể hiện theo kA, chẳng hạn 4.5kA, 6kA hoặc 10kA. Với các tủ điện gần nguồn tổng, trạm biến áp hoặc nơi có dòng ngắn mạch dự kiến cao, cần chọn thiết bị có khả năng cắt phù hợp. Nếu chọn MCB có dòng cắt quá thấp so với thực tế, thiết bị có thể không đảm bảo an toàn khi xảy ra ngắn mạch lớn.

Đối với đại lý và đơn vị chế tạo tủ, việc tư vấn đúng khả năng cắt không chỉ giúp bảo vệ hệ thống mà còn tăng độ tin cậy với khách hàng. Đây là điểm nên giải thích rõ khi khách chỉ hỏi “MCB Shihlin 32A giá bao nhiêu”.

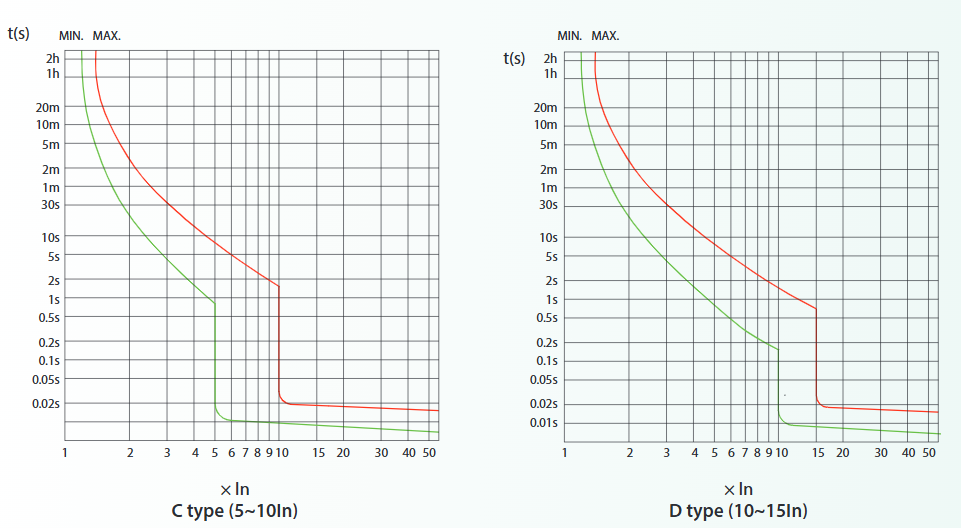

3. Đặc tuyến C, D và tiêu chuẩn áp dụng

Đặc tuyến tác động cho biết MCB sẽ nhảy ở mức dòng tức thời nào. Trong catalogue MCB Shihlin, đặc tuyến C thường dùng cho tải thông dụng, còn đặc tuyến D phù hợp hơn với tải có dòng khởi động cao như động cơ, biến áp nhỏ hoặc một số thiết bị có dòng xung ban đầu lớn.

Nếu chọn đặc tuyến quá nhạy, MCB có thể nhảy khi khởi động tải dù hệ thống không có lỗi. Ngược lại, nếu chọn đặc tuyến không phù hợp, khả năng bảo vệ có thể không tối ưu. Vì vậy, người kỹ thuật cần xem tính chất tải trước khi quyết định chọn C hay D.

Ngoài ra, tiêu chuẩn áp dụng như IEC 60898 hoặc IEC 60947-2 cũng là thông tin cần quan tâm. Với tủ điện công nghiệp, việc chọn thiết bị có tiêu chuẩn rõ ràng giúp quá trình nghiệm thu, thay thế và bảo trì thuận lợi hơn.

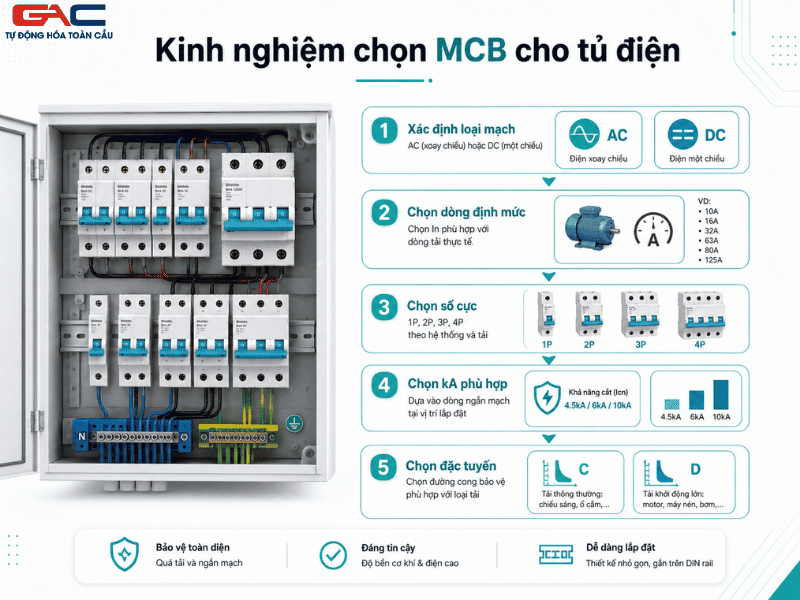

IV. Kinh nghiệm chọn MCB Shihlin cho tủ điện thực tế

Khi chọn MCB Shihlin, bước đầu tiên là xác định loại mạch: AC hay DC, một pha hay ba pha, tải dân dụng hay tải công nghiệp. Sau đó mới chọn dòng định mức, số cực, khả năng cắt và đặc tuyến. Cách làm này giúp tránh lỗi chọn thiết bị theo cảm tính.

Với tủ điều khiển máy, nên tách rõ MCB tổng, MCB nguồn điều khiển, MCB cho nguồn 24VDC, MCB cho ổ cắm kỹ thuật và MCB cho từng cụm tải nếu cần. Cách chia nhánh hợp lý giúp dễ khoanh vùng lỗi khi có sự cố, đồng thời tránh một lỗi nhỏ làm dừng toàn bộ hệ thống.

Với nhà máy hoặc xưởng sản xuất, nên dự phòng không gian lắp đặt và chọn thiết bị có khả năng thay thế dễ. Shihlin có nhiều nhóm thiết bị đóng cắt, từ MCB, RCCB, RCBO đến công tắc cách ly và phụ kiện. Nếu đồng bộ cùng thương hiệu, việc quản lý mã hàng và bảo trì sau này sẽ gọn hơn.

Khi không chắc chắn, người dùng nên gửi sơ đồ tủ, điện áp, dòng tải, loại tải và yêu cầu bảo vệ cho đơn vị cung cấp. Tự động hoá Toàn Cầu có thể hỗ trợ tra catalogue, tư vấn mã phù hợp và cung cấp thiết bị điện – tự động hóa cho tủ điện, máy móc và nhà xưởng.

V. Kết luận

Shihlin MCB catalogue là tài liệu quan trọng giúp người dùng chọn đúng MCB theo dòng định mức, số cực, khả năng cắt, đặc tuyến và loại mạch sử dụng. Với các hệ thống tủ điện dân dụng, tủ máy, tủ phân phối nhà xưởng hoặc ứng dụng DC, việc tra catalogue trước khi lắp đặt sẽ giúp giảm sai sót và tăng độ an toàn vận hành.

Nếu bạn cần chọn MCB Shihlin, aptomat Shihlin hoặc các thiết bị điện – tự động hóa cho tủ điện, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ tra mã, tư vấn kỹ thuật và cung cấp sản phẩm phù hợp với nhu cầu thực tế.
