Tải Catalog Rơ Le Nhiệt LS Mới Nhất & Cách Chọn Chuẩn

Trong quá trình thiết kế và đấu nối tủ điện công nghiệp, việc bảo vệ động cơ khỏi các sự cố quá tải, kẹt trục hay mất pha là nguyên tắc sống còn. Với ưu điểm về giá thành hợp lý và độ ổn định cao, rơ le nhiệt thương hiệu LS (Hàn Quốc) hiện đang là lựa chọn ưu tiên hàng đầu của nhiều xưởng sản xuất và anh em kỹ thuật.

Tuy nhiên, với rất nhiều mã sản phẩm và dải dòng điện khác nhau, việc chọn sai thiết bị có thể dẫn đến hiện tượng nhảy chập chờn hoặc không tác động khi có sự cố. Để giúp bạn dễ dàng tra cứu, Tự động hoá Toàn Cầu tổng hợp tài liệu catalog rơ le nhiệt ls mới nhất, kèm theo hướng dẫn đọc thông số và lựa chọn thiết bị chuẩn thực chiến ngay dưới đây.

I. Tại sao rơ le nhiệt LS là “quốc dân” trong tủ điện công nghiệp?

Nếu mở các tủ điện điều khiển bơm nước, quạt hút hay băng tải tại các nhà máy, bạn sẽ rất dễ dàng bắt gặp sự xuất hiện của các thiết bị đóng cắt LS. Sự phổ biến này không phải là ngẫu nhiên.

1. Thiết kế tối ưu, độ bền bỉ cao

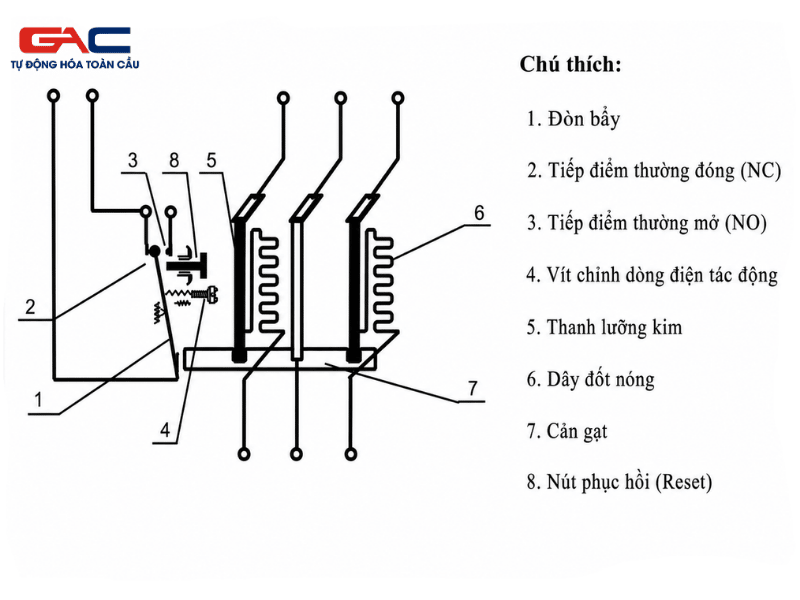

Rơ le nhiệt (Thermal Overload Relay) của LS được chế tạo với các thanh lưỡng kim có độ nhạy nhiệt tốt. Khi dòng điện vượt quá ngưỡng cài đặt, thanh lưỡng kim sẽ uốn cong và tác động mở tiếp điểm phụ (thường là 95-96), từ đó ngắt cuộn hút khởi động từ để dừng động cơ an toàn. Sản phẩm của LS hoạt động rất ổn định trong điều kiện môi trường công nghiệp khắc nghiệt tại Việt Nam.

2. Lắp ghép đồng bộ dễ dàng

Điểm cộng lớn nhất là rơ le nhiệt LS được thiết kế để cắm trực tiếp cực kỳ vừa vặn vào các dòng Contactor của hãng. Việc này giúp tủ điện trở nên gọn gàng, tiết kiệm không gian máng cáp và rút ngắn đáng kể thời gian thao tác cho thợ đấu tủ.

II. Hướng dẫn đọc thông số rơ le nhiệt LS cơ bản

Khi tra cứu tài liệu catalog rơ le nhiệt ls, để không bị ngợp trước hàng loạt bảng biểu, bạn chỉ cần tập trung vào hai thông số mang tính quyết định sau:

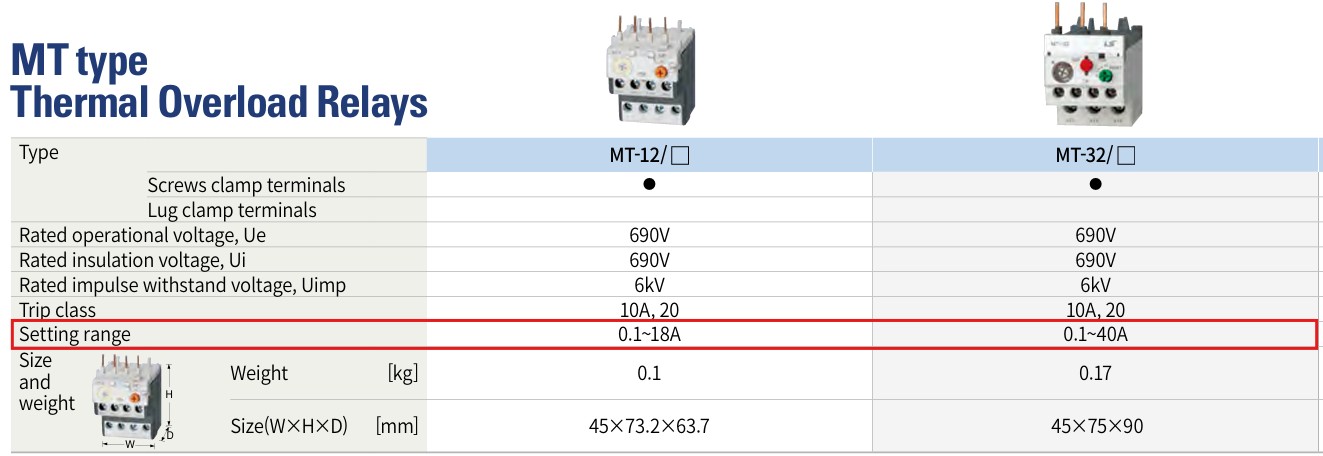

1. Dải dòng điện điều chỉnh

Đây là khoảng dòng điện mà bạn có thể dùng tua vít vặn chỉnh trực tiếp trên mặt rơ le. Một mã sản phẩm thường không bao phủ mọi dải dòng, mà được chia nhỏ ra. Ví dụ: dải 4 – 6A, dải 5 – 8A, hay dải 9 – 13A. Nắm vững thông số rơ le nhiệt ls này giúp bạn set đúng điểm ngắt khi động cơ chạy quá tải.

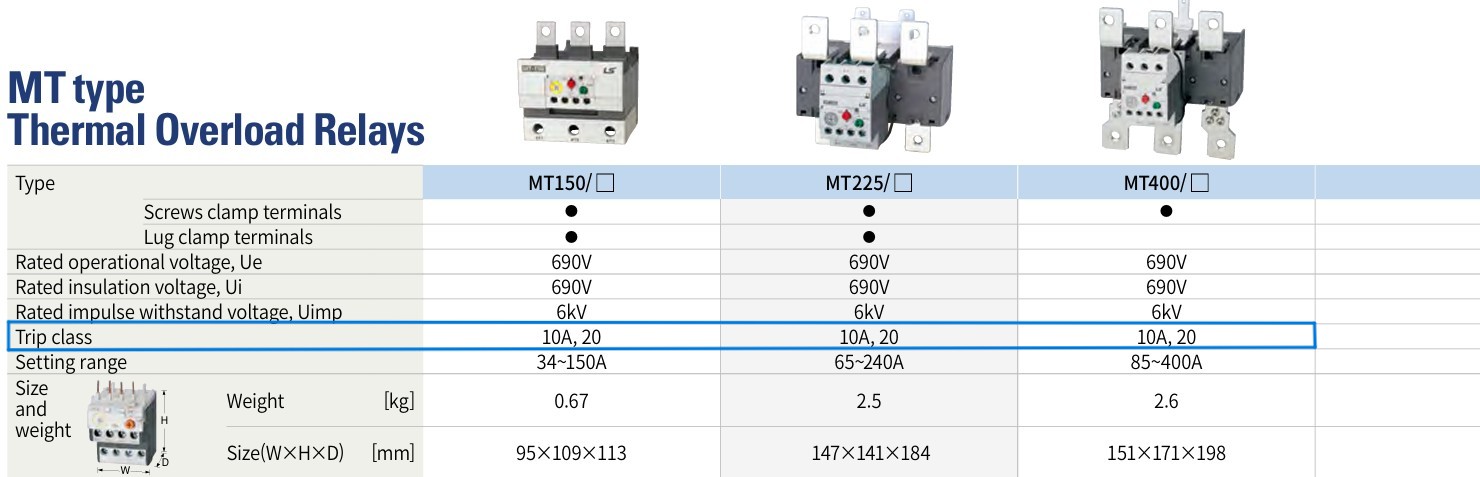

2. Cấp bảo vệ (Trip Class)

Thông số này biểu thị thời gian mà rơ le sẽ tác động ngắt khi dòng điện vượt ngưỡng. Đa số các dòng rơ le nhiệt LS phổ thông (như dòng MT) thuộc Class 10A – nghĩa là nó sẽ ngắt trong khoảng dưới 10 giây khi dòng điện đạt mức 720% dòng định mức cài đặt. Đây là dải tiêu chuẩn phù hợp cho hầu hết các động cơ tải nhẹ và trung bình.

III. Kinh nghiệm thực chiến: Cách chọn rơ le nhiệt LS chuẩn xác

Rất nhiều kỹ thuật viên mới thường chọn rơ le nhiệt có dải dòng quá lớn “cho chắc ăn”, dẫn đến việc khi động cơ quá tải cháy khét lẹt mà rơ le vẫn chưa nhảy. Dưới đây là cách chọn rơ le nhiệt ls đúng bản chất kỹ thuật:

1. Tính toán dòng định mức của động cơ

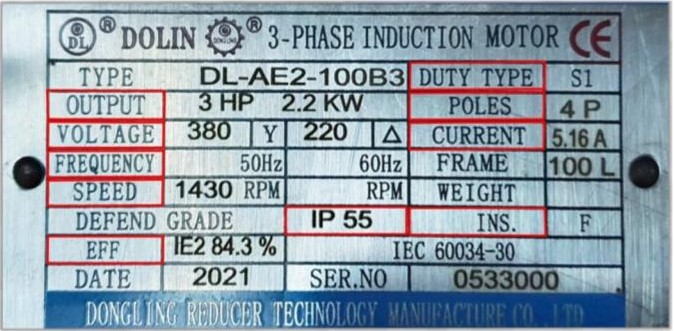

Trước tiên, bạn cần xem nhãn (Nameplate) của động cơ để lấy thông số dòng điện định mức (Iđm). Nếu nhãn bị mờ, bạn có thể ước lượng nhanh đối với điện 3 pha 380V: Dòng định mức xấp xỉ bằng Công suất x 2.

Nguyên tắc vàng khi chọn dải dòng rơ le nhiệt là: Iđm của động cơ phải nằm ở khoảng giữa của dải cài đặt. Dòng cài đặt bảo vệ thường được set ở mức: Icài = 1.05 x Iđm.

Ví dụ thực tế: Bạn cần bảo vệ một động cơ quạt hút công suất 4kW (3 pha 380V).

• Ước tính dòng định mức: Iđm ≈ 4 x 2 = 8A.
• Dòng cài đặt cần thiết: Icài ≈ 1.05 x 8 = 8.4A.
• Lúc này, bạn lật catalog rơ le nhiệt ls ra, tìm dải dòng có chứa số 8.4A. Dải phù hợp nhất sẽ là 7 – 10A.

2. Chọn mã thực tế

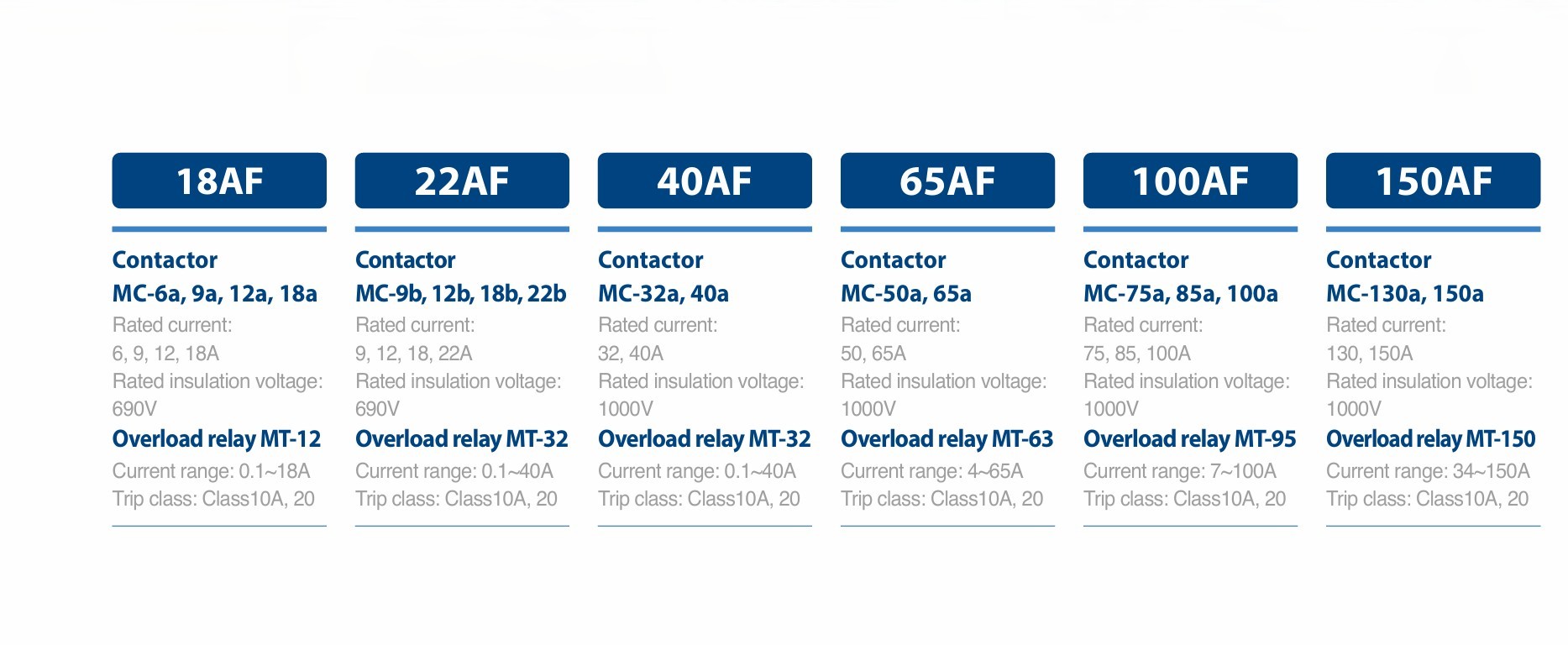

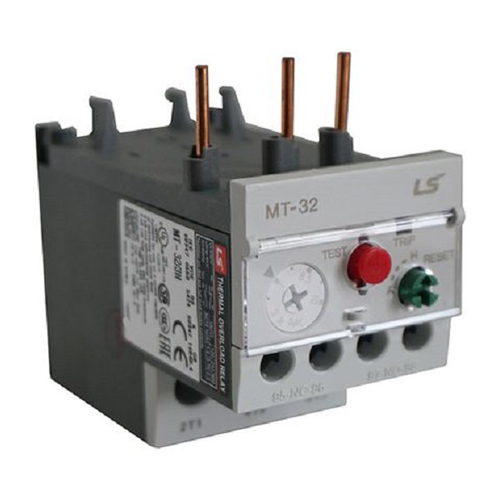

Trong họ sản phẩm của LS, rơ le nhiệt ls mt-32 là một trong những mã bán chạy nhất. Dòng MT-32 được thiết kế để cắm trực tiếp vào các khởi động từ từ MC-9b đến MC-40a (chịu tải đến 40A). Nếu bạn dùng cho động cơ 4kW ở ví dụ trên, cấu hình chuẩn nhất sẽ là: Contactor MC-18b ghép đồng bộ với Rơ le nhiệt MT-32 dải 7-10A.

IV. Link tải Catalog rơ le nhiệt LS

Để có cái nhìn tổng quan về kích thước vật lý, sơ đồ chân đấu nối tiếp điểm (95-96, 97-98) và các biểu đồ đặc tuyến cắt, việc sở hữu file tài liệu gốc từ nhà sản xuất là vô cùng cần thiết.

Tự động hóa Toàn Cầu cung cấp sẵn file PDF chính hãng, rõ nét để bạn dễ dàng lưu trữ vào điện thoại hoặc máy tính, tiện lợi cho việc tra cứu ngay tại xưởng.

👉 [Nhấn vào đây để tải về Catalog rơ le nhiệt LS – Bản PDF chuẩn]

V. Kết luận

Việc hiểu và vận dụng đúng các thông số trong catalog rơ le nhiệt ls không chỉ giúp hệ thống máy móc vận hành an toàn mà còn tối ưu hóa chi phí vật tư cho nhà máy. Luôn nhớ rằng: chọn đúng dải dòng và cài đặt đúng mức Iđm là chìa khóa để rơ le nhiệt phát huy tác dụng bảo vệ.

Nếu bạn đang cần tư vấn cấu hình thiết bị đóng cắt cho tủ điện máy móc, hoặc muốn nhận bảng giá rơ le nhiệt với chiết khấu tốt nhất cho đại lý và đơn vị chế tạo máy, hãy liên hệ ngay với Tự động hoá Toàn Cầu.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu Hỏi Thường Gặp Về Catalogue Rơ Le Nhiệt LS

1. Rơ le nhiệt LS MT-32 lắp được cho những loại Contactor nào?

Rơ le nhiệt dòng MT-32 của LS được thiết kế đồng bộ để cắm trực tiếp vào các mã contactor LS dòng Metasol từ MC-9b đến MC-40a. Việc cắm trực tiếp giúp tiết kiệm không gian tủ điện và rút ngắn thời gian đấu nối cáp.

2. Dấu hiệu nhận biết rơ le nhiệt LS đang bị nhảy là gì?

Trên mặt rơ le nhiệt LS có một cửa sổ hoặc nút chỉ thị trạng thái. Khi động cơ quá tải làm rơ le tác động, chốt này sẽ bật lên hoặc chuyển màu. Đồng thời, tiếp điểm thường kín (95-96) sẽ mở ra, ngắt mạch cuộn hút của khởi động từ làm động cơ dừng hoạt động.

3. Tại sao rơ le nhiệt LS nhảy liên tục dù thiết bị mới lắp?

Lỗi này thực tế rất hay gặp tại các xưởng, thường do 3 nguyên nhân chính:

• Cài đặt dòng bảo vệ (trên núm xoay) đang thấp hơn dòng định mức thực tế của động cơ.
• Động cơ đang bị kẹt trục, kẹt bi hoặc tải quá nặng lúc khởi động.
• Hệ thống điện bị mất pha dẫn đến dòng các pha còn lại tăng vọt.

4. Nút “Test” và “Reset” trên rơ le nhiệt LS có chức năng gì?

• Nút Test: Dùng để kiểm tra nguội xem cơ cấu cơ khí và các tiếp điểm phụ (95-96, 97-98) của rơ le có hoạt động tốt hay không trước khi đóng điện.
• Nút Reset: Dùng để khôi phục rơ le về trạng thái bình thường sau khi đã xử lý xong sự cố quá tải. Bạn có thể cài đặt chế độ H (Manual – nhấn tay để reset) hoặc A (Auto – tự động reset sau khi thanh lưỡng kim nguội).
