Đọc & Tải Catalogue Contactor LS Chuẩn Kỹ Thuật

Khi thiết kế hoặc bảo trì tủ điện công nghiệp, việc lựa chọn đúng thiết bị đóng cắt là yếu tố sống còn để đảm bảo an toàn và tính ổn định cho toàn bộ dây chuyền. Bên cạnh các dòng Aptomat khối (MCCB) dùng để bảo vệ ngắn mạch và quá tải, thì contactor lại đóng vai trò là “công tắc” tự động để đóng cắt nguồn điện cấp cho động cơ.

Để chọn đúng mã hàng, điện áp cuộn hút và dòng điện định mức, người kỹ thuật viên bắt buộc phải tham khảo catalogue contactor ls chính hãng. Bài viết này của Tự động hóa Toàn Cầu sẽ hướng dẫn bạn cách đọc các thông số kỹ thuật cốt lõi, kinh nghiệm thực chiến và cung cấp link tải tài liệu chuẩn nhất.

Danh mục dự án

I. Tổng quan về dòng Contactor LS

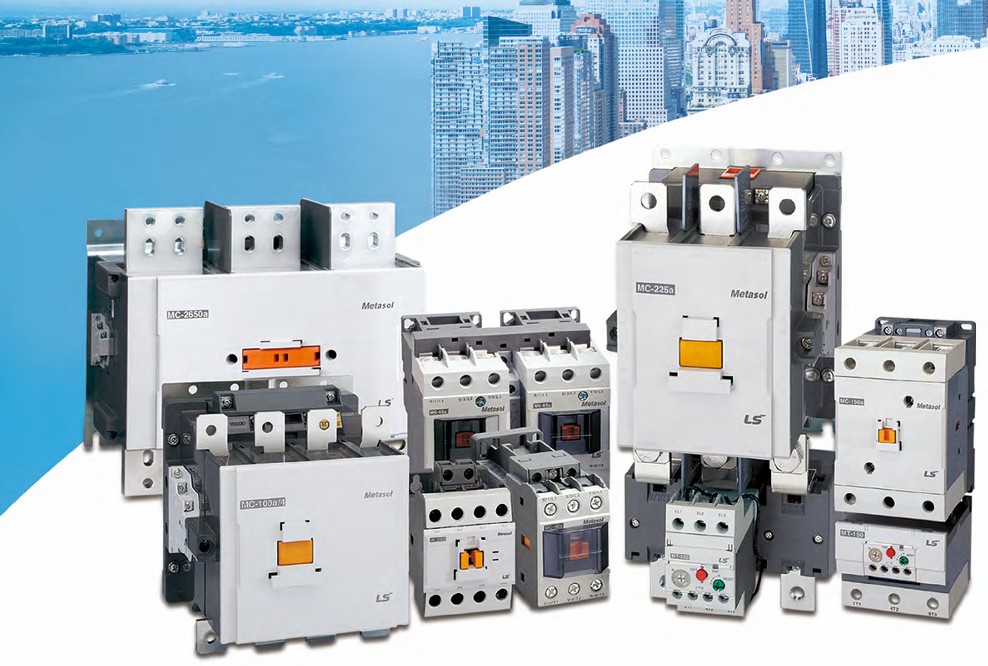

LS là thương hiệu thiết bị điện hàng đầu đến từ Hàn Quốc, cực kỳ phổ biến tại thị trường Việt Nam nhờ ưu điểm bền bỉ, dễ tìm kiếm thay thế và mức giá vô cùng hợp lý. Contactor LS dòng Metasol là dòng sản phẩm thông dụng nhất hiện nay, được ứng dụng rộng rãi trong các tủ điện điều khiển bơm nước, quạt hút, hệ thống băng tải, hay máy nén khí.

Trong một ngăn tủ điện tiêu chuẩn, bạn sẽ thường thấy sự kết hợp hoàn hảo giữa thiết bị bảo vệ và thiết bị điều khiển. Cụ thể, nguồn điện từ lưới sẽ đi qua MCCB để bảo vệ hệ thống khỏi sự cố ngắn mạch, sau đó truyền tới Contactor LS để thực hiện lệnh đóng/mở tự động từ PLC, HMI hoặc nút nhấn, và cuối cùng qua Rơ le nhiệt trước khi đến động cơ.

II. Hướng dẫn tra cứu Catalogue Contactor LS chi tiết

Nhìn vào một cuốn tài liệu của nhà sản xuất, hàng loạt bảng biểu và con số có thể khiến người mới bối rối. Dưới đây là cách bóc tách các thông tin quan trọng nhất khi bạn mở bản catalogue contactor ls ra xem:

1. Các thông số kỹ thuật cốt lõi cần nắm

Khi tìm hiểu thông số contactor LS, bạn chỉ cần tập trung vào 4 yếu tố thực tế sau đây để không bị nhầm lẫn khi đặt hàng:

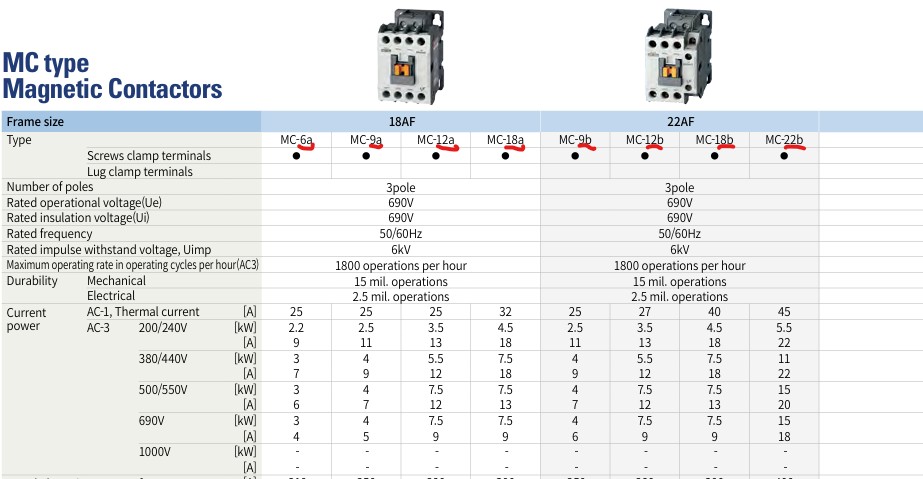

Dòng điện định mức (In): Đây là con số quan trọng nhất (ví dụ: MC-9b, MC-18b, MC-32a, MC-100a). Ký hiệu số thường tương ứng với dòng điện tối đa mà tiếp điểm chính chịu được ở mức điện áp 380VAC/440VAC.

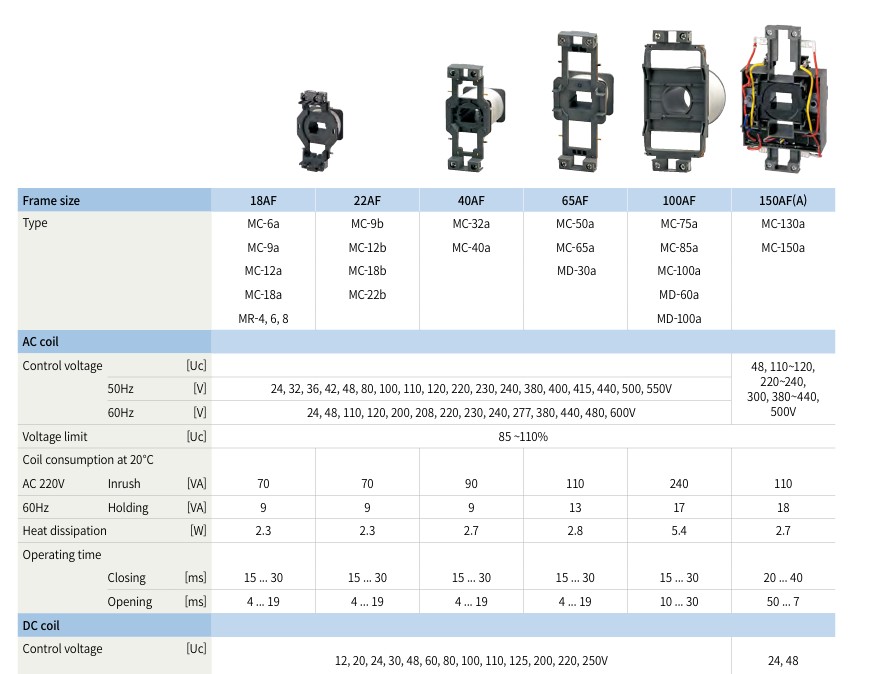

Điện áp cuộn hút (Coil Voltage): Là điện áp cấp vào chân A1-A2 để nam châm điện hoạt động, hút tiếp điểm lại. Trong catalogue contactor ls, nhà sản xuất cung cấp đa dạng mức điện áp: 24VDC, 220VAC, 380VAC. (Lưu ý: Rất nhiều anh em thợ hay nhầm lẫn chọn mua contactor 24VDC nhưng lại cấp nhầm điện 220VAC làm cháy cuộn coil).

Số pha: Phổ biến nhất là dòng contactor LS 3 pha dùng cho động cơ công nghiệp 3 pha. Tuy nhiên hãng cũng có các dòng 4 pha hoặc 1 pha cho các ứng dụng đặc thù.
Tiếp điểm phụ (Auxiliary Contacts): Thường ký hiệu là NO (Thường mở) và NC (Thường đóng). Các contactor dòng nhỏ (dưới 22a) thường tích hợp sẵn 1NO hoặc 1NC. Các dòng lớn hơn thường có sẵn 2NO + 2NC.

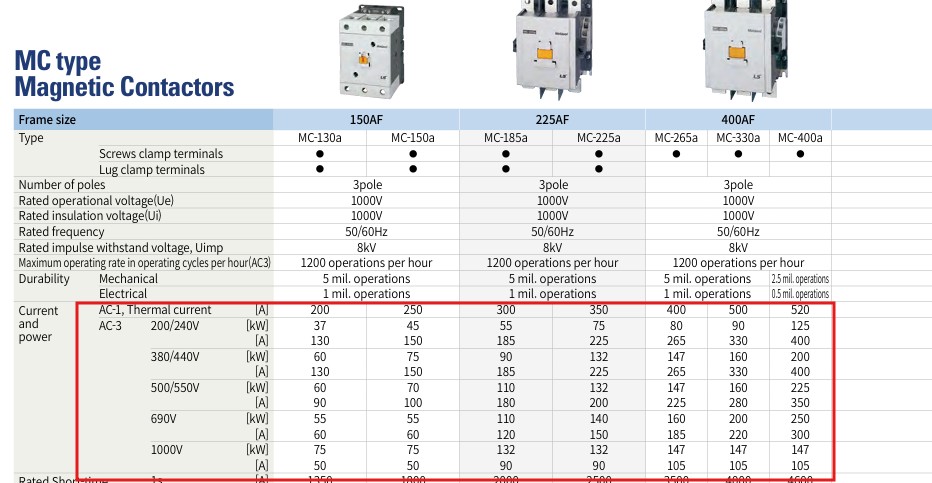

2. Phân loại dòng tải (AC-1, AC-3) ứng với thực tế

Một lỗi rất phổ biến khi đọc tài liệu kỹ thuật là không chú ý đến chế độ tải. Trong bảng thông số, bạn sẽ thấy hãng chia ra các cột AC-1 và AC-3:

Tải AC-1: Dùng cho tải điện trở thuần (như bóng đèn sợi đốt, thanh gia nhiệt, lò sấy). Dòng cắt của AC-1 thường lớn hơn.
Tải AC-3: Dùng cho tải động cơ lồng sóc (như bơm, quạt, máy phay). Dòng cắt của AC-3 thấp hơn so với AC-1 do phải chịu dòng khởi động lớn của động cơ. Bạn bắt buộc phải soi chiếu đúng cột AC-3 khi tính toán tải cho mô-tơ.

III. Kinh nghiệm chọn Contactor LS chuẩn cho tủ điện

Tra cứu nhanh các mã hàng trong catalogue contactor ls giúp bạn nắm được cấu hình, nhưng chọn sao cho tủ điện vận hành bền bỉ 5 – 10 năm lại cần đến kinh nghiệm thực chiến. Dưới đây là những lưu ý từ đội ngũ kỹ sư tại Tự động hoá Toàn Cầu:

Chọn hệ số an toàn: Không bao giờ chọn contactor vừa sát với dòng định mức của động cơ. Đối với động cơ thông thường khởi động trực tiếp, hãy nhân dòng định mức với hệ số 1.2 đến 1.5. Ví dụ: Động cơ 3 pha 380V công suất 7.5kW có dòng định mức khoảng 15A. Bạn nên chọn mã MC-18b (18A) hoặc MC-22b (22A) để đảm bảo tuổi thọ cho tiếp điểm.

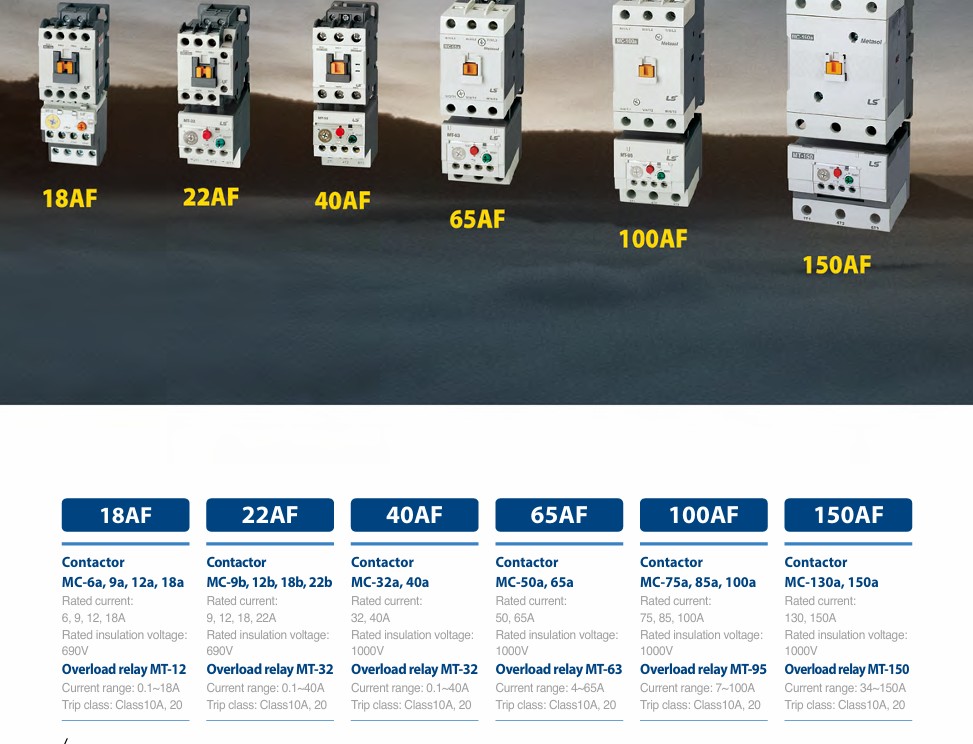

Tương thích với Rơ le nhiệt: Các dòng contactor của LS được thiết kế để cắm nối tiếp trực tiếp với rơ le nhiệt (MT) tương ứng mà không cần đấu dây rườm rà. Ví dụ dòng MC-6a đến MC-22b sẽ đi liền với rơ le nhiệt dòng MT-32.

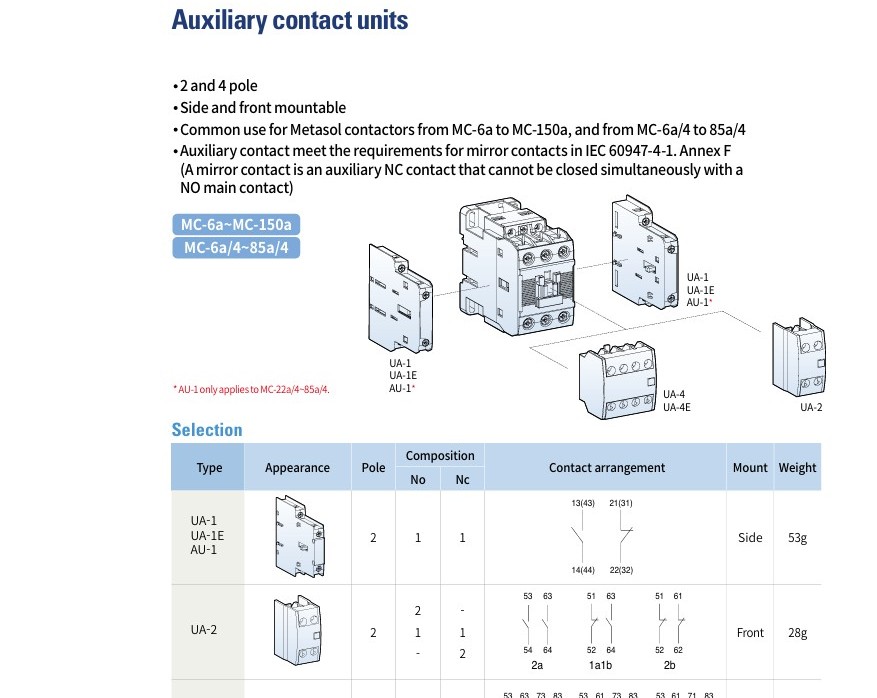

Mua thêm tiếp điểm phụ gắn ngoài: Nếu hệ thống điều khiển tự động hóa cần nhiều tín hiệu phản hồi về PLC, bạn có thể mua thêm các khối tiếp điểm phụ gắn hông hoặc gắn mặt trước của LS (như UA-1, UA-2) rất dễ dàng.

IV. Link tải Catalogue Contactor LS

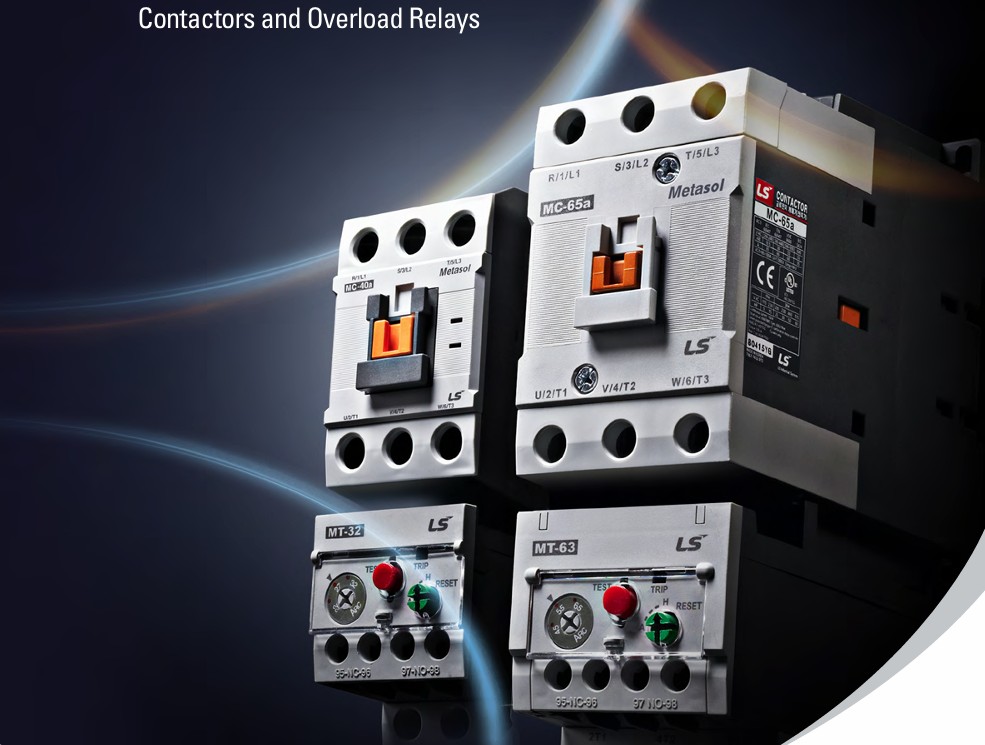

Để hỗ trợ các kỹ sư và thợ kỹ thuật có thể tra cứu thông số nhanh chóng ngay cả khi đang thi công tại công trình hay thiết kế bản vẽ trên AutoCad, Tự động hóa Toàn Cầu đã tổng hợp sẵn file PDF tài liệu gốc cập nhật mới nhất từ hãng.

Bản catalogue contactor ls này sẽ cung cấp đầy đủ cho bạn:

Bảng thông số kỹ thuật chi tiết của từng mã hàng.
Kích thước vật lý chuẩn xác để đục lỗ panel, thiết kế form tủ điện.
Sơ đồ đấu nối dây cơ bản và danh sách mã phụ kiện tương thích.

👉 [Tải ngay] Catalogue Contactor LS bản PDF đầy đủ

V. Tự động hóa Toàn Cầu – Cung cấp thiết bị đóng cắt uy tín

Công ty CP Tự động hóa Toàn Cầu tự hào là đơn vị phân phối các dòng thiết bị đóng cắt chính hãng, phục vụ đắc lực cho các đại lý, nhà xưởng và đơn vị chế tạo máy trên toàn quốc.

Website của công ty Tự động hóa toàn cầu

Không chỉ dừng lại ở cung cấp vật tư, với nền tảng là một đơn vị chuyên tư vấn giải pháp và thi công tự động hoá công nghiệp, chúng tôi thấu hiểu mọi rủi ro kỹ thuật. Khi mua hàng tại Tự động hóa Toàn Cầu, quý khách hàng không chỉ nhận được sản phẩm chuẩn chất lượng mà còn được đội ngũ kỹ sư hỗ trợ tận tình trong việc tính toán tải, đọc hiểu tài liệu và khắc phục sự cố đấu nối.

Ngoài contactor, chúng tôi còn có sẵn kho các giải pháp toàn diện cho tủ điện từ Aptomat, Biến tần, PLC, HMI cho đến Servo và động cơ bước của các thương hiệu uy tín.

VI. Kết luận

Việc hiểu và tra cứu đúng tài liệu kỹ thuật là bước nền tảng vững chắc để thiết kế hệ thống điều khiển an toàn, tiết kiệm chi phí và tránh hiện tượng cháy nổ do quá tải. Mong rằng với những kinh nghiệm thực tế phân tích ở trên và file tài liệu đính kèm, bạn đã có thể tự tin lựa chọn mã thiết bị phù hợp nhất cho dự án của mình.

Nếu bạn đang cần nhận bảng báo giá chi tiết, tìm kiếm mã hàng cụ thể hoặc cần hỗ trợ tư vấn các thiết bị điện – tự động hóa cho xưởng sản xuất, đừng ngần ngại kết nối với chúng tôi.

Hãy liên hệ ngay với Tự động hóa Toàn Cầu qua Hotline hoặc Zalo để được đội ngũ kỹ thuật viên tư vấn tận tình và nhận ưu đãi tốt nhất ngay hôm nay!

Hotline Zalo miền Bắc: 0961.320.333
Hotline Zalo miền Nam: 0981.810.800
Website: tudonghoatoancau.com
Facebook: Tự động hóa Toàn Cầu

Các câu hỏi thường gặp khi chọn Contactor LS

Làm sao để tải catalogue contactor ls bản cập nhật mới nhất?

Bạn có thể tải ngay file PDF bản chuẩn bằng đường link được cung cấp trong bài viết này của Tự động hóa Toàn Cầu. Nếu cần thêm tài liệu của các dòng sản phẩm khác, hãy liên hệ trực tiếp Zalo kỹ thuật của chúng tôi để được hỗ trợ gửi file miễn phí.

Cách chọn contactor LS 3 pha cho động cơ như thế nào là an toàn?

Nguyên tắc cơ bản nhất là bạn phải chọn dòng định mức của contactor (tra ở cột tải AC-3) lớn hơn dòng định mức của động cơ từ 1.2 đến 1.5 lần. Ví dụ: Động cơ có dòng định mức 15A thì nên ưu tiên chọn contactor mã 18A hoặc 22A để chống mô-ve và tăng tuổi thọ tiếp điểm.

Các mã MC-9b, MC-18b trong bảng thông số contactor LS có ý nghĩa gì?

Các con số như 9, 18, 32… thể hiện dòng điện làm việc định mức tối đa mà tiếp điểm chính của contactor LS có thể chịu đựng được ở mức điện áp 380V/440V. Ký hiệu chữ “a” hoặc “b” phía sau thường phân loại form vỏ hoặc số lượng tiếp điểm phụ được tích hợp sẵn.

Có thể dùng nguồn 220VAC cấp vào cuộn coil của contactor 24VDC không?

Tuyệt đối không! Việc cấp sai mức điện áp sẽ làm cháy cuộn hút ngay lập tức. Bạn bắt buộc phải kiểm tra kỹ thông số điện áp cuộn coil (Coil Voltage) in trên tem sản phẩm hoặc tra cứu trong catalogue để đấu nối đúng với nguồn điều khiển của tủ điện.

Mua thiết bị đóng cắt ở đâu đảm bảo hàng chính hãng, có hỗ trợ kỹ thuật?

Tự động hóa Toàn Cầu là nhà phân phối và cung cấp vật tư uy tín cho các xưởng chế tạo, nhà máy và thợ kỹ thuật trên toàn quốc. Chúng tôi không chỉ cung cấp các dòng thiết bị điện chính hãng, đầy đủ CO/CQ mà còn có đội ngũ kỹ sư đồng hành tư vấn giải pháp, tính toán tải và hướng dẫn cài đặt tận tình.
