Biến tần Inovance: Catalog, Manual, Bảng Mã Lỗi & Hướng Dẫn Cài Đặt Chi Tiết

Bạn đang gặp khó khăn khi thiết lập thông số, hay đau đầu tìm cách khắc phục các cảnh báo lỗi trên biến tần Inovance? Là một trong những thiết bị dẫn đầu về hiệu suất và mức độ phổ biến trong các hệ thống tự động hóa hiện nay, việc làm chủ biến tần Inovance sẽ giúp hệ thống máy móc vận hành trơn tru và bền bỉ hơn.

Bài viết này sẽ cung cấp cho bạn trọn bộ “bí kíp” từ A-Z: bao gồm link tải Catalog, Manual, bảng tra cứu mã lỗi chi tiết và hướng dẫn cài đặt biến tần Inovance chuẩn xác nhất để bạn tự tin làm chủ thiết bị của mình!

I. Giới thiệu tổng quan về thương hiệu biến tần Inovance

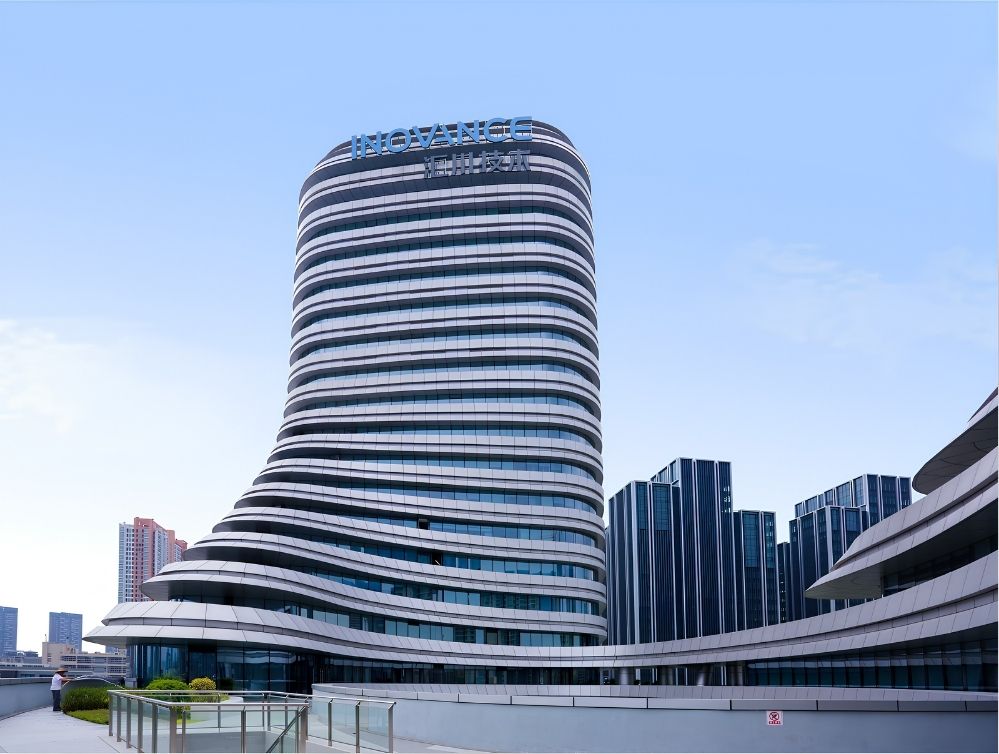

Tập đoàn Inovance (Inovance Technology) được thành lập vào năm 2003, là một trong những tập đoàn công nghệ hàng đầu thế giới chuyên nghiên cứu, phát triển và cung cấp các giải pháp thiết bị tự động hóa công nghiệp. Dù có tuổi đời trẻ hơn so với một số “lão làng” từ Nhật Bản hay Châu Âu, Inovance đã có những bước tiến thần tốc, vươn lên trở thành thương hiệu biến tần số 1 tại thị trường Trung Quốc và hiện đang khẳng định vị thế vững chắc trên bản đồ tự động hóa toàn cầu.

*Tại sao biến tần Inovance lại được ưa chuộng đến vậy?

• Công nghệ hiện đại & Hiệu suất vượt trội: Inovance đầu tư cực kỳ mạnh mẽ vào R&D. Các dòng biến tần của hãng được tích hợp các thuật toán điều khiển vector tiên tiến, mang lại khả năng kiểm soát tốc độ, momen xoắn chính xác và độ phản hồi cực nhanh.
• Độ bền bỉ và ổn định cao: Thiết kế phần cứng của Inovance được tối ưu hóa để hoạt động bền bỉ trong các điều kiện môi trường công nghiệp khắc nghiệt (nhiệt độ cao, nhiều bụi bẩn, độ ẩm,…). Khả năng chịu quá tải tốt giúp bảo vệ động cơ toàn diện.
• Hệ sinh thái đa dạng: Không chỉ mạnh về biến tần, Inovance còn cung cấp hệ sinh thái đồng bộ bao gồm: PLC, màn hình HMI, Servo, và Robot công nghiệp, giúp các kỹ sư dễ dàng tích hợp và đồng bộ hóa hệ thống máy móc.
• Giá thành tối ưu & Lợi ích kinh tế: So với các thương hiệu đến từ Châu Âu hay Nhật Bản, biến tần Inovance mang lại một “món hời” lớn về mặt chi phí đầu tư ban đầu nhưng vẫn đảm bảo chất lượng, độ bền và tính năng tương đương.

*Biến tần Inovance tại thị trường Việt Nam

Hiện nay, biến tần Inovance đang phủ sóng mạnh mẽ tại Việt Nam và được ứng dụng rộng rãi trong hàng loạt các ngành công nghiệp trọng điểm như: dệt may, bao bì, nhựa, cẩu trục, thang máy, máy nén khí, xử lý nước và chế biến gỗ. Sự phổ biến này giúp người dùng cực kỳ dễ dàng trong việc tìm kiếm linh kiện thay thế, nhận hỗ trợ kỹ thuật cũng như tra cứu các tài liệu chuyên sâu như Catalog, Manual, và Bảng mã lỗi.

II. Các dòng biến tần Inovance phổ biến tại Việt Nam

Inovance cung cấp một dải sản phẩm cực kỳ rộng, đáp ứng từ các ứng dụng đơn giản như quạt, bơm đến các hệ thống đòi hỏi độ chính xác cao như máy công cụ, cẩu trục. Tại thị trường Việt Nam, 4 dòng sản phẩm dưới đây là những “gương mặt” phổ biến nhất:

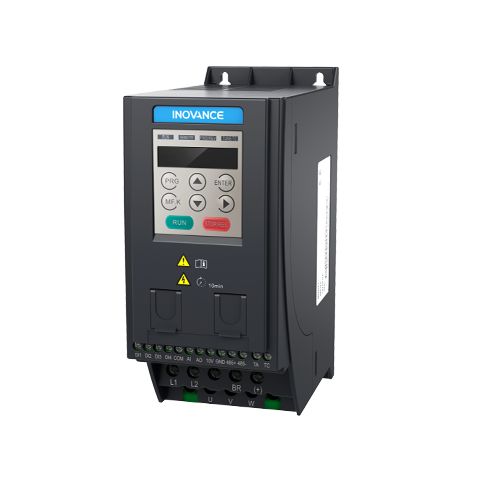

1. Biến tần Inovance MD200 (Dòng kinh tế, kích thước nhỏ)

Đây là dòng biến tần mini chuyên dùng cho các ứng dụng công suất nhỏ và không gian lắp đặt hạn chế.

• Công suất: Thường từ 0.4kW đến 2.2kW.
• Đặc điểm: Thiết kế cực kỳ nhỏ gọn, dễ dàng lắp đặt trên thanh Ray, giá thành rẻ.
• Ứng dụng: Băng tải nhỏ, máy đóng gói, máy dán nhãn, máy chế biến thực phẩm đơn giản.

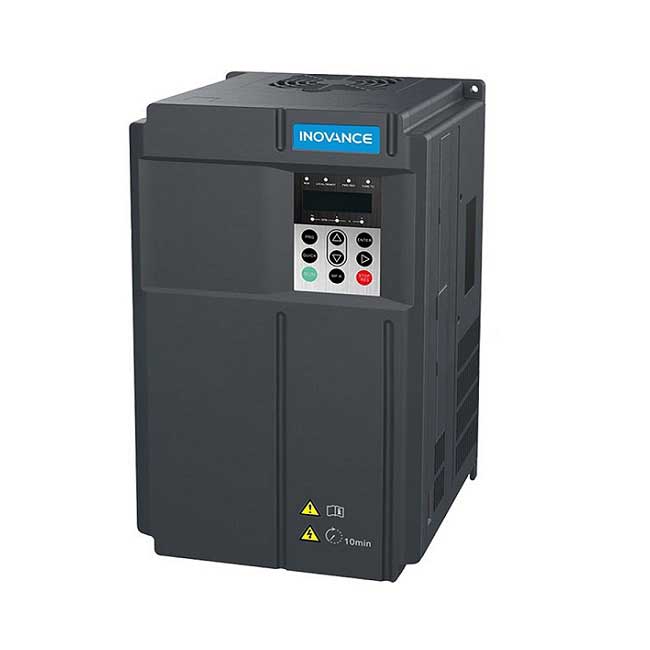

2. Biến tần Inovance MD290 (Dòng đa năng công suất trung bình)

Dòng MD290 là giải pháp tối ưu cho các ứng dụng tải nhẹ và trung bình, yêu cầu sự ổn định nhưng không cần các tính năng điều khiển quá phức tạp.

• Công suất: Lên đến 500kW.
• Đặc điểm: Khả năng bảo vệ tốt (chống bụi, độ ẩm), vận hành êm ái, dễ dàng bảo trì.
• Ứng dụng: Hệ thống quạt gió, bơm nước, máy nén khí, các loại máy móc cơ bản trong ngành nhựa, dệt.

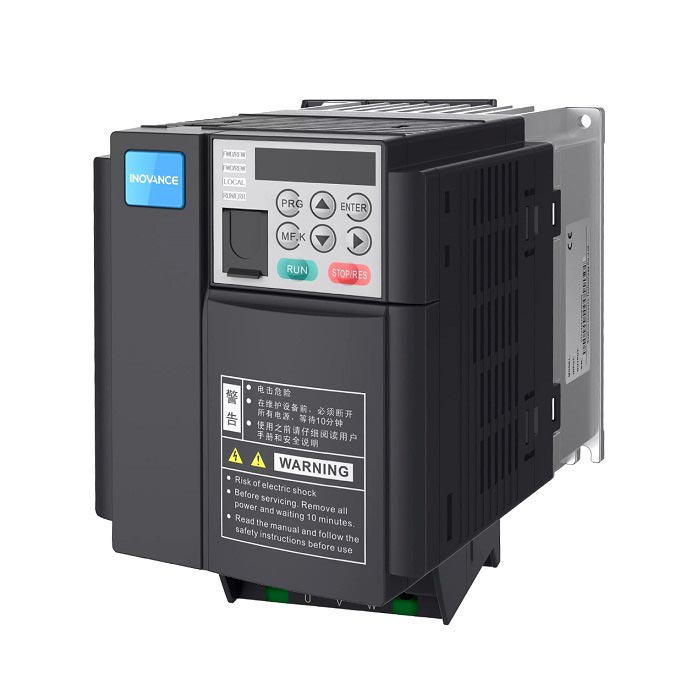

3. Biến tần Inovance MD310 (Dòng hiệu suất cao)

MD310 được coi là “người anh em” nâng cấp của MD200 với khả năng điều khiển Vector vòng hở mạnh mẽ hơn trong một thân hình vẫn rất gọn gàng.

• Công suất: 0.4kW đến 18.5kW.
• Đặc điểm: Chịu quá tải tốt (150% trong 60 giây), tích hợp sẵn truyền thông Modbus, độ chính xác cao.
• Ứng dụng: Máy kéo sợi, máy dệt, máy mài, máy cắt bao bì, các ứng dụng cần momen khởi động lớn.

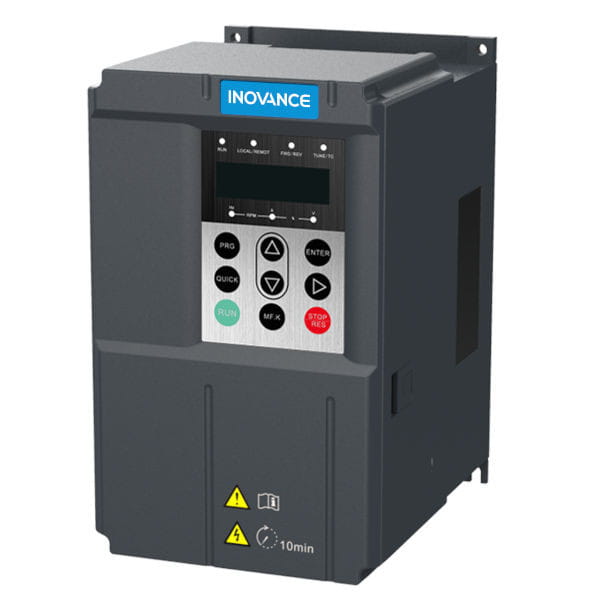

4. Biến tần Inovance MD500 (Dòng cao cấp, tải nặng)

Đây là dòng biến tần chủ lực của Inovance tại Việt Nam, nổi tiếng với độ bền cực cao và tính năng điều khiển thông minh.

• Công suất: 0.4kW đến 500kW (và hơn thế nữa).
• Đặc điểm: Hỗ trợ điều khiển Vector vòng kín (Closed-loop) và vòng hở, khả năng chống nhiễu tuyệt vời, hoạt động tốt trong môi trường nhiệt độ lên đến 50°C.
• Ứng dụng: Cẩu trục, tời nâng, máy đùn nhựa, máy làm giấy, hệ thống servo, và các dây chuyền sản xuất phức tạp đòi hỏi độ chính xác tuyệt đối.

III. Trọn bộ Catalog & User Manual biến tần Inovance (Cập nhật mới nhất)

Tài liệu chính hãng từ nhà sản xuất là “kim chỉ nam” không thể thiếu đối với bất kỳ kỹ sư hay kỹ thuật viên tự động hóa nào.

• Catalog (Tài liệu tổng quan): Giúp bạn tra cứu nhanh các thông số kỹ thuật, dải công suất, kích thước vật lý và hướng dẫn chọn mã sản phẩm sao cho phù hợp với dự án.
• User Manual (Tài liệu hướng dẫn sử dụng chi tiết): Cung cấp toàn bộ sơ đồ đấu nối phần cứng, chức năng của các chân điều khiển, danh sách thông số cài đặt, truyền thông và các nguyên tắc an toàn.

Để giúp bạn tiết kiệm thời gian tìm kiếm, chúng tôi đã tổng hợp trọn bộ tài liệu  của các dòng biến tần Inovance phổ biến nhất ngay dưới đây.

Dòng sản phẩm	Inovance MD200	Inovance MD290	Inovance MD310	Inovance MD500
Catalogue	Catalogue biến tần Inovance MD200	Catalogue biến tần Inovance MD290	Catalogue biến tần Inovance MD310	Catalogue biến tần Inovance MD500
Manual	Manual biến tần Inovance MD200	Manual biến tần Inovance MD290	Manual biến tần Inovance MD310	Manual biến tần Yaskawa Inovance MD500

📌 Một số lưu ý quan trọng khi sử dụng tài liệu Manual:

1. Kiểm tra đúng Model: Trước khi đấu nối điện hoặc thay đổi thông số, hãy chắc chắn bạn đang xem đúng tài liệu của mã sản phẩm ghi trên Nameplate của biến tần.
2. Tuân thủ an toàn: Luôn ngắt nguồn điện và đợi đèn báo trên biến tần tắt hẳn trước khi can thiệp vào các chân đấu nối nguồn động lực (R, S, T, U, V, W).
3. Backup thông số: Nếu bạn đang sửa chữa máy cũ, hãy ghi chép lại các thông số cũ trước khi reset về mặc định của nhà sản xuất

IV. Hướng dẫn cài đặt cơ bản biến tần Inovance

Trước khi đi vào các thông số cài đặt trên màn hình, việc đấu nối phần cứng chính xác là điều kiện tiên quyết để đảm bảo an toàn và tránh làm hư hỏng thiết bị.

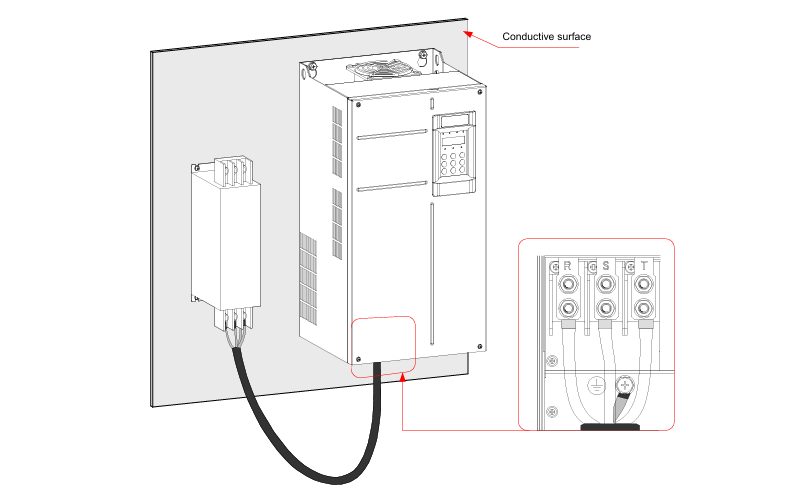

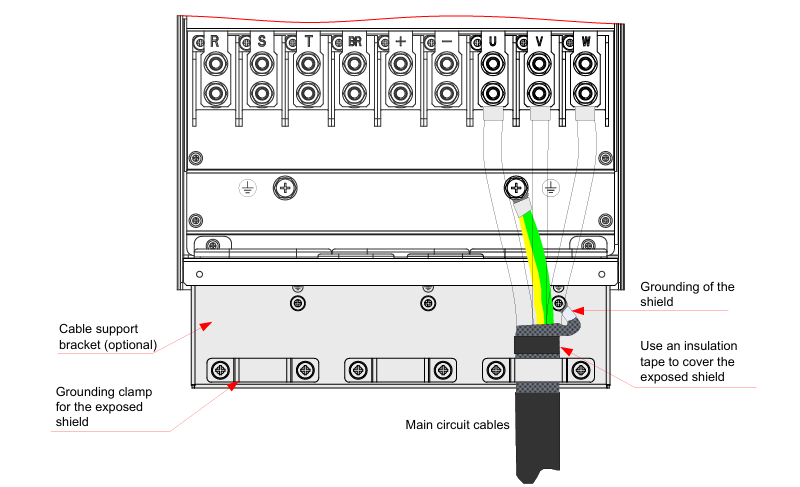

1. Hướng dẫn đấu nối nguồn động lực

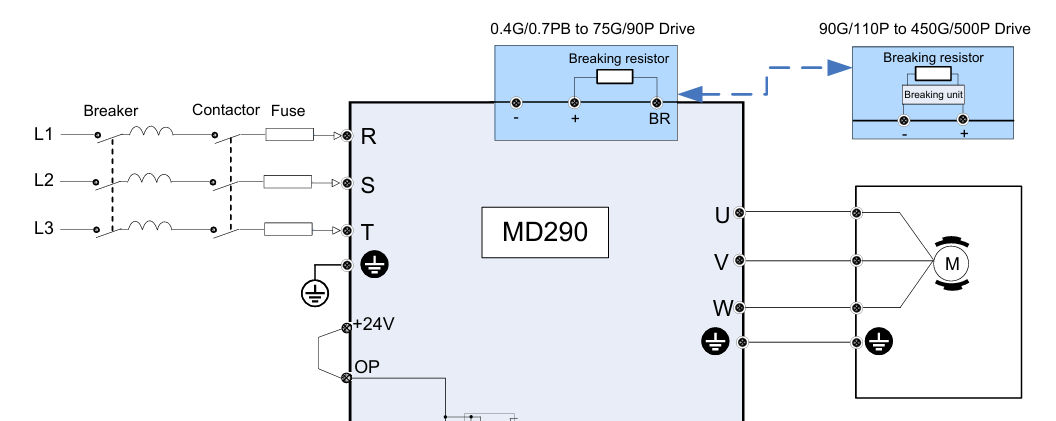

Sơ đồ đấu nối động lực của biến tần Inovance (như dòng MD290, MD500) thường bao gồm các đầu cốt chính sau:

*Đầu vào nguồn cấp (Input):

• R, S, T (đối với nguồn 3 pha 380V): Đấu nối trực tiếp nguồn điện lưới 3 pha vào các chân này. Không phân biệt thứ tự pha.
• L, N (đối với nguồn 1 pha 220V – dòng MD200): Đấu nối dây pha (L) và dây trung tính (N) vào đây.

*Đầu ra motor (Output):

• U, V, W: Kết nối trực tiếp với 3 đầu dây của động cơ.
• Lưu ý: Nếu động cơ quay ngược chiều mong muốn, bạn chỉ cần đảo vị trí của 2 trong 3 dây (ví dụ đảo U và V) cho nhau.

*Cổng kết nối điện trở xả (Braking Resistor):

• P+ và PB: Dùng để đấu nối điện trở xả cho các ứng dụng tải nặng, cần dừng nhanh hoặc có lực quán tính lớn (như cẩu trục, máy ly tâm).

*Tiếp địa (Grounding):

• Chân PE (ký hiệu hình cây thông): Bắt buộc phải nối đất vỏ biến tần và vỏ motor để triệt tiêu nhiễu và đảm bảo an toàn cho người vận hành.

⚠️ Quy tắc an toàn “Sống còn”:

1. Tuyệt đối không đấu nguồn cấp (R, S, T) vào các chân đầu ra (U, V, W). Việc này sẽ làm cháy nổ Module công suất ngay lập tức.
2. Sử dụng đầu cốt và siết chặt các điểm tiếp xúc để tránh hiện tượng đánh lửa, sinh nhiệt gây chảy nhựa terminal.

2. Hướng dẫn cài đặt thông số cơ bản

Việc cài đặt biến tần Inovance thực chất không hề phức tạp nếu bạn nắm được nguyên lý và các nhóm thông số cốt lõi. Dưới đây là quy trình 6 bước cài đặt cơ bản nhất, áp dụng chung cho hầu hết các dòng phổ biến như MD200, MD290, MD310 và MD500. Trong bài viết này sẽ hướng dẫn cài đặt cho dòng MD290:

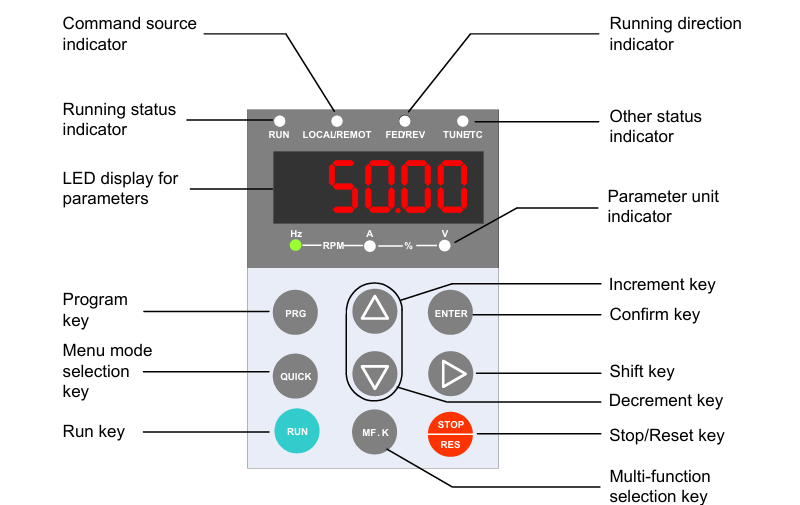

*Bước 1: Làm quen với bàn phím điều khiển (Keypad)

Trước khi lập trình, bạn cần nắm rõ chức năng các phím bấm trên màn hình biến tần:

• PRG (Program): Phím vào/thoát khỏi chế độ cài đặt thông số.
• ENTER: Phím xác nhận truy cập vào nhóm thông số hoặc lưu lại giá trị đã thay đổi.
• UP (▲) / DOWN (▼): Phím tăng/giảm giá trị thông số hoặc thay đổi mã hàm.
• SHIFT (>>): Phím dịch chuyển con trỏ nhấp nháy để sửa từng hàng đơn vị, chục, trăm (giúp cài đặt nhanh hơn).
• RUN / STOP: Phím lệnh chạy và dừng động cơ trực tiếp trên bàn phím.

*Bước 2: Trả về mặc định nhà sản xuất (Factory Reset)

Khuyến cáo: Nếu bạn đang sử dụng lại một chiếc biến tần cũ hoặc không rõ máy đã được cài đặt những gì trước đó, hãy Reset để đưa mọi thông số về mặc định, tránh xung đột lỗi.

• Vào hàm FP-01, chuyển giá trị thành 1 và nhấn ENTER.

*Bước 3: Nhập thông số động cơ (Motor Parameters)

Mở bảng nameplate trên thân motor và nhập chính xác các dữ liệu sau vào nhóm hàm F1 để MD290 nhận diện và bảo vệ motor:

• F1-01: Công suất định mức (kW).

• F1-02: Điện áp định mức (Thường là 380V).

• F1-03: Dòng điện định mức (A).

• F1-04: Tần số định mức (Thường là 50Hz).

• F1-05: Tốc độ vòng quay (Vòng/phút – RPM).

(Lưu ý: Nhập chuẩn thông số động cơ sẽ giúp biến tần bảo vệ quá dòng, quá tải chính xác hơn).

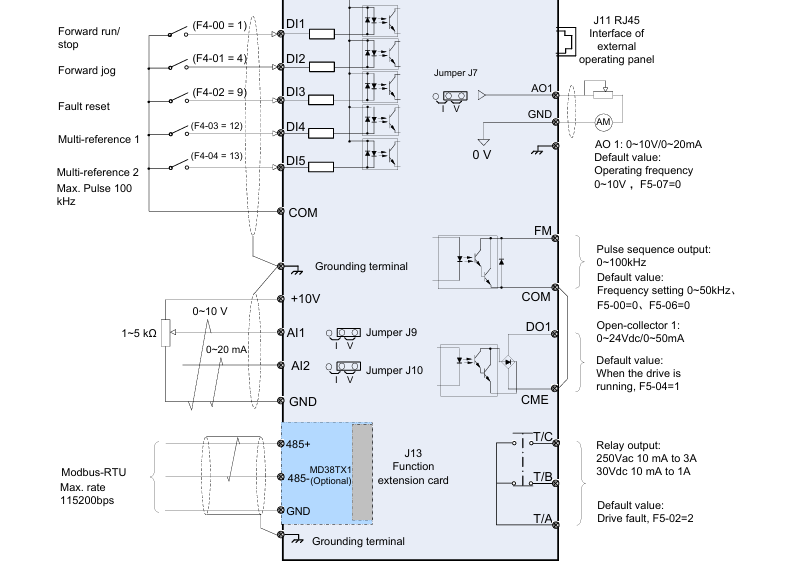

*Bước 4: Cài đặt lệnh chạy / dừng (Run Command Source)

Bạn muốn khởi động biến tần bằng cách bấm phím trên màn hình hay dùng công tắc xoay bên ngoài tủ điện? Hãy cài đặt hàm F0-02:

• F0-02 = 0: Chạy/Dừng bằng nút RUN/STOP trên bàn phím.
• F0-02 = 1: Chạy/Dừng bằng Terminal ngoài (Nối chân DI1/DI2 với chân COM thông qua công tắc/nút nhấn). Đây là cách dùng phổ biến nhất trong các tủ điện công nghiệp.
• F0-02 = 2: Chạy/Dừng qua cáp truyền thông (RS485, Modbus,…).

*Bước 5: Cài đặt nguồn cấp tần số (Frequency Source)

Tương tự lệnh chạy, bạn cần khai báo cho biến tần biết tốc độ động cơ sẽ được điều chỉnh từ đâu thông qua hàm F0-03:

• F0-03 = 0: Thay đổi tốc độ bằng phím Lên (▲) / Xuống (▼) trên màn hình.
• F0-03 = 2: Điều chỉnh tốc độ bằng chiết áp (biến trở) gắn ngoài nối vào chân Analog AI1.

*Bước 6: Cài đặt thời gian Tăng tốc / Giảm tốc

Đây là yếu tố quan trọng giúp bảo vệ cơ khí và chống lỗi quá áp/quá dòng khi động cơ khởi động hoặc dừng đột ngột:

• F0-17 (Thời gian tăng tốc): Tính bằng giây (s). Tùy thuộc vào tải nặng hay nhẹ, bạn có thể cài từ 3s – 10s (Ví dụ: tải quạt cần cài thời gian dài để tránh báo lỗi).
• F0-18 (Thời gian giảm tốc): Tính bằng giây (s). Thiết lập thời gian để động cơ từ tốc độ tối đa từ từ giảm về 0.

💡 Ví dụ thực tế (Bài toán thường gặp nhất):

Yêu cầu: Cài đặt biến tần chạy bằng công tắc ngoài, điều chỉnh tốc độ bằng biến trở, thời gian tăng/giảm tốc là 5 giây. Cách làm: Bạn chỉ cần cài: F0-02 = 1, F0-03 = 2, F0-17 = 5.0, F0-18 = 5.0. Các thông số khác giữ nguyên hoặc nhập theo tem động cơ.

V. Bảng mã lỗi biến tần Inovance phổ biến và cách khắc phục nhanh

Trong quá trình vận hành hệ thống, việc biến tần báo lỗi là điều hoàn toàn bình thường để bảo vệ động cơ và thiết bị. Thay vì hoang mang, bạn chỉ cần tra cứu mã lỗi (hiển thị trên màn hình LED) theo bảng tổng hợp dưới đây để tìm ra nguyên nhân và cách xử lý nhanh chóng, hạn chế tối đa thời gian dừng máy.

Bảng tra cứu các mã lỗi thường gặp nhất:

Mã lỗi hiển thị	Tên lỗi	Nguyên nhân chính	Cách khắc phục nhanh (Troubleshooting)
Err02 Err03 Err04	Lỗi quá dòng (Overcurrent) (Khi tăng tốc/giảm tốc/đang chạy)	– Thời gian tăng/giảm tốc (F0-17, F0-18) quá ngắn. – Chập điện ở đầu ra motor hoặc motor bị kẹt cơ khí. – Công suất biến tần nhỏ hơn động cơ.	– Tăng thời gian tăng/giảm tốc lên dài hơn. – Ngắt kết nối motor, dùng đồng hồ đo điện trở các cuộn dây xem có chạm mát không. – Kiểm tra lại hệ thống cơ khí (bạc đạn, hộp số).
Err05 Err06 Err07	Lỗi quá áp (Overvoltage) (Khi tăng tốc/giảm tốc/đang chạy)	– Điện áp nguồn cấp vào quá cao. – Động cơ bị máy kéo đi (chạy máy phát) gây dội áp về. – Lỗi điện trở xả (nếu có).	– Dùng đồng hồ đo điện áp đầu vào (R, S, T). – Tăng thời gian giảm tốc (F0-18). – Lắp thêm hoặc kiểm tra lại điện trở xả/bộ xả (Braking unit).
Err08	Lỗi thấp áp / Mất áp (Undervoltage)	– Nguồn điện đầu vào bị sụt áp, chập chờn. – Dây nguồn cấp bị lỏng.	– Kiểm tra lại lưới điện và các aptomat, khởi động từ cấp nguồn cho biến tần. – Đảm bảo điện áp lưới không tụt quá sâu khi khởi động.
Err09 Err10	Lỗi quá tải (Overload) (Err09: Biến tần / Err10: Động cơ)	– Tải quá nặng hoặc bị kẹt cứng. – Thông số động cơ (F1-01 đến F1-05) cài chưa đúng. – Động cơ chạy tốc độ quá thấp trong thời gian dài.	– Kiểm tra giảm tải hoặc xử lý kẹt cơ khí. – Cài đặt lại chính xác thông số Nameplate của động cơ. – Xem xét nâng cấp công suất biến tần/động cơ lớn hơn.
Err11	Mất pha đầu vào (Input phase loss)	– Lưới điện bị mất 1 pha. – Lỏng dây ở các cầu đấu R, S, T.	– Kiểm tra kỹ 3 pha cấp nguồn bằng đồng hồ VOM. – Siết chặt lại các ốc vít ở terminal đấu nối lực.
Err14	Lỗi quá nhiệt (Module Overheat)	– Quạt tản nhiệt của biến tần bị hỏng hoặc kẹt bụi. – Nhiệt độ tủ điện/môi trường xung quanh quá cao.	– Vệ sinh sạch sẽ khối nhôm tản nhiệt. – Kiểm tra và thay thế quạt hút gió nếu quạt không quay. – Lắp thêm quạt thông gió cho tủ điện.
Err15	Lỗi bên ngoài (External Fault)	– Chân tín hiệu lỗi ngoại vi (được cài đặt DI) bị kích hoạt.	– Kiểm tra các nút nhấn Dừng khẩn cấp (E-Stop) hoặc các cảm biến bảo vệ bên ngoài đang được đấu nối vào chân DI.

⚠️ Lưu ý quan trọng của chuyên gia: Sau khi đã khắc phục xong nguyên nhân vật lý/cơ khí, bạn cần nhấn nút STOP/RESET trên bàn phím (hoặc kích hoạt chân Reset bên ngoài) để xóa lỗi thì biến tần mới có thể hoạt động trở lại. Đối với các mã lỗi phức tạp hơn (từ Err16 trở lên), hãy mở cuốn tài liệu User Manual (đã tải ở Phần III) để xem bảng mã chi tiết của nhà sản xuất.

VI. Lời kết: Nhìn nhận thực tế và Giải pháp thay thế hoàn hảo?

Không thể phủ nhận Inovance là một thương hiệu biến tần có tiếng và chất lượng tốt. Tuy nhiên, dưới góc độ của những nhà chế tạo máy (OEM) và các chủ doanh nghiệp đang phải đối mặt với bài toán tối ưu chi phí khắc nghiệt, Inovance bộc lộ một số nhược điểm đáng cân nhắc:

• Giá thành bị đội lên bởi “hào quang thương hiệu”: Là thương hiệu top đầu Trung Quốc, giá của Inovance hiện tại đã khá cao so với mặt bằng chung, khiến thời gian thu hồi vốn của dự án bị kéo dài.

• Dư thừa tính năng gây lãng phí: Rất nhiều hệ thống máy móc cơ bản (bơm, quạt, băng tải, máy khuấy…) không cần dùng đến các thuật toán phức tạp của Inovance, dẫn đến việc bạn phải trả tiền cho những tính năng không bao giờ đụng tới.

• Rủi ro hàng trôi nổi: Chính vì quá phổ biến, thị trường hiện nay xuất hiện không ít biến tần Inovance hàng cũ “dọn lại”, hàng bãi kém chất lượng, gây rủi ro cực lớn cho hệ thống điện nếu mua nhầm.

*Vậy đâu là giải pháp cân bằng hoàn hảo giữa “Hiệu năng” và “Ngân sách”?

Nếu bạn cần một chiếc biến tần “thực chiến”, chạy trâu bò, đáp ứng dư sức các yêu cầu kỹ thuật mà giá thành lại rẻ hơn đáng kể, thì Biến tần Kaman chính là sự lựa chọn thay thế thông minh nhất hiện nay.
