Hướng Dẫn Cài Đặt Biến Tần Yaskawa A1000 Chi Tiết

Biến tần Yaskawa A1000  có hệ thống tham số tương đối lớn, người mới sử dụng cần nắm rõ cách đấu dây, thao tác bàn phím, chọn nguồn lệnh RUN, nguồn đặt tần số và nhập đúng thông số động cơ trước khi vận hành.

Trong bài viết dưới đây, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Yaskawa A1000, từ sử dụng bàn phím, đấu nối mạch động lực, khôi phục tham số, Auto-Tuning đến các cấu hình chạy bằng bàn phím, công tắc ngoài, chiết áp và truyền thông MEMOBUS/Modbus.

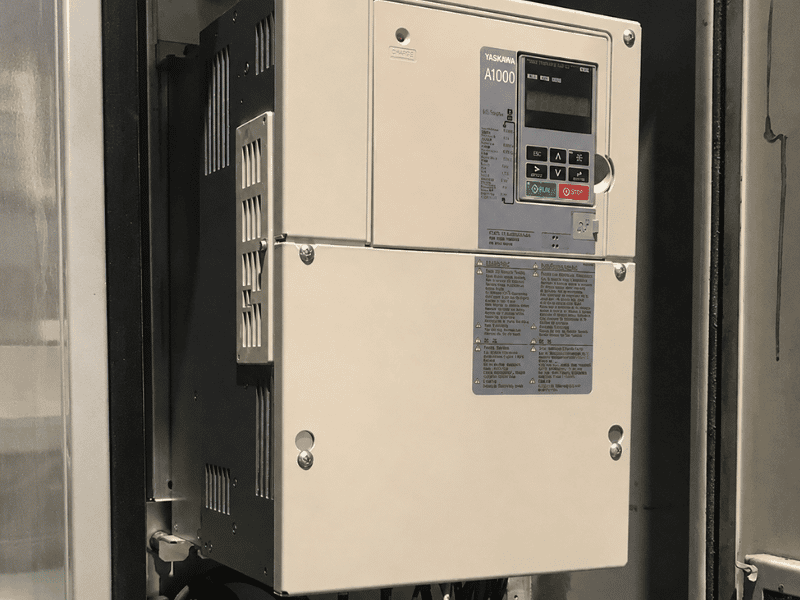

I. Tổng Quan Về Biến Tần Yaskawa A1000

Yaskawa A1000 là dòng biến tần điều khiển vector hiệu suất cao. Thiết bị phù hợp với nhiều hệ thống cần điều khiển tốc độ, mô-men và khả năng đáp ứng tốt hơn so với các dòng biến tần V/f thông thường.

Biến tần Yaskawa A1000 tích hợp sẵn các cấu hình ứng dụng thông qua tham số A1-06, bao gồm hệ thống cấp nước, băng tải, quạt hút, quạt HVAC và máy nén khí. Khi lựa chọn Application Preset, biến tần sẽ tự thay đổi một số tham số liên quan đến chế độ điều khiển và I/O, do đó người dùng cần kiểm tra lại toàn bộ tín hiệu trước khi chạy máy.

Các chế độ điều khiển động cơ của Yaskawa A1000

Tham số quan trọng đầu tiên khi cài đặt là A1-02 – Control Method Selection.

A1-02	Chế độ điều khiển	Ứng dụng phù hợp
0	V/f Control	Quạt, bơm, tải thông thường, nhiều động cơ
1	V/f Control with PG	V/f có phản hồi encoder, yêu cầu độ chính xác tốc độ cao hơn
2	Open Loop Vector – OLV	Máy công nghiệp cần mô-men tốt ở tốc độ thấp, không dùng encoder
3	Closed Loop Vector – CLV	Điều khiển tốc độ, mô-men chính xác cao, có encoder
5	Open Loop Vector for PM	Động cơ nam châm vĩnh cửu
6	Advanced Open Loop Vector for PM	Điều khiển PM nâng cao không dùng phản hồi tốc độ
7	Closed Loop Vector for PM	Động cơ PM yêu cầu phản hồi và độ chính xác cao

Đối với động cơ không đồng bộ, chế độ A1-02 = 0 phù hợp các ứng dụng đơn giản; A1-02 = 2 là Open Loop Vector, cho khả năng điều khiển tốc độ và mô-men tốt mà không cần encoder; còn A1-02 = 3 sử dụng phản hồi tốc độ và phù hợp các hệ thống yêu cầu độ chính xác cao. Manual cho biết dải điều khiển tốc độ tương ứng có thể đạt khoảng 1:40 ở V/f, 1:200 ở OLV và tới 1:1500 ở Closed Loop Vector.

Với các ứng dụng phổ thông như quạt và bơm, người dùng thường có thể bắt đầu bằng V/f. Với băng tải, máy cuốn, cơ cấu nâng hạ hoặc tải yêu cầu mô-men khởi động cao, OLV thường là phương án đáng cân nhắc hơn nếu không sử dụng encoder.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa A1000

Bàn phím Digital Operator của A1000 cho phép người dùng cài đặt tham số, xem trạng thái hoạt động, chạy/dừng biến tần và kiểm tra cảnh báo hoặc mã lỗi.

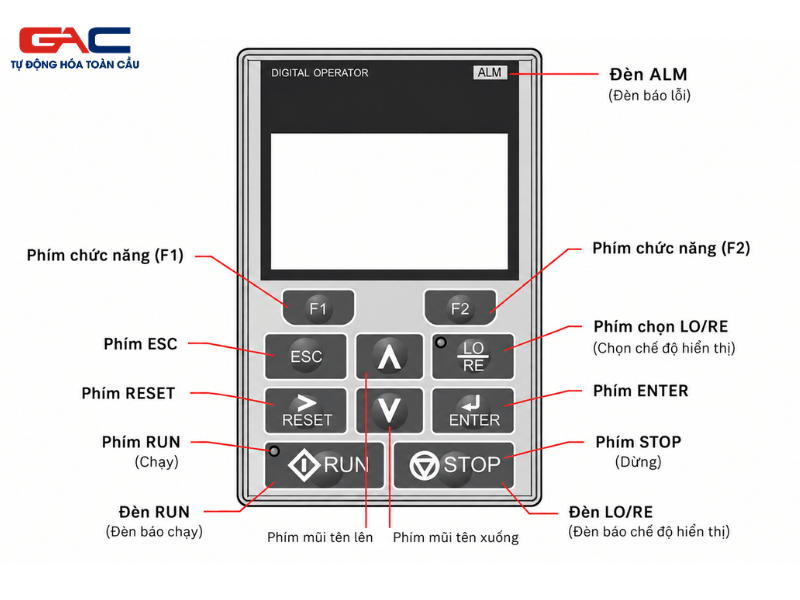

1. Chức năng các phím trên bàn phím

Phím	Chức năng
F1 / F2	Chức năng thay đổi theo nội dung đang hiển thị trên màn hình
ESC	Quay lại màn hình trước, dịch con trỏ sang trái
RESET	Dịch con trỏ sang phải hoặc reset lỗi
▲	Di chuyển lên, tăng mã tham số hoặc tăng giá trị
▼	Di chuyển xuống, giảm mã tham số hoặc giảm giá trị
ENTER	Xác nhận lựa chọn hoặc lưu giá trị
RUN	Chạy biến tần khi đang ở chế độ LOCAL
STOP	Dừng biến tần
LO/RE	Chuyển đổi giữa LOCAL và REMOTE

Đèn RUN sáng khi biến tần đang điều khiển động cơ. Đèn LO/RE sáng khi nguồn điều khiển được chọn từ bàn phím – tức chế độ LOCAL. Đèn ALM dùng để thông báo trạng thái cảnh báo hoặc lỗi.

2. Phân biệt LOCAL và REMOTE

Đây là điểm rất dễ gây nhầm khi mới cài đặt Yaskawa A1000.

LOCAL nghĩa là biến tần nhận lệnh RUN và tần số trực tiếp từ Digital Operator. REMOTE nghĩa là biến tần nhận lệnh từ nguồn bên ngoài như terminal, PLC hoặc truyền thông.

Người dùng có thể nhấn LO/RE để chuyển hai chế độ khi biến tần đang dừng. Manual không cho phép chuyển LOCAL/REMOTE trong lúc biến tần đang chạy.

Vì vậy, nếu đã cài đúng tham số nhưng nhấn RUN mà động cơ không hoạt động, hãy kiểm tra trước tiên biến tần đang ở LOCAL hay REMOTE và nguồn lệnh RUN đang được đặt tại đâu.

3. Cách thay đổi một tham số

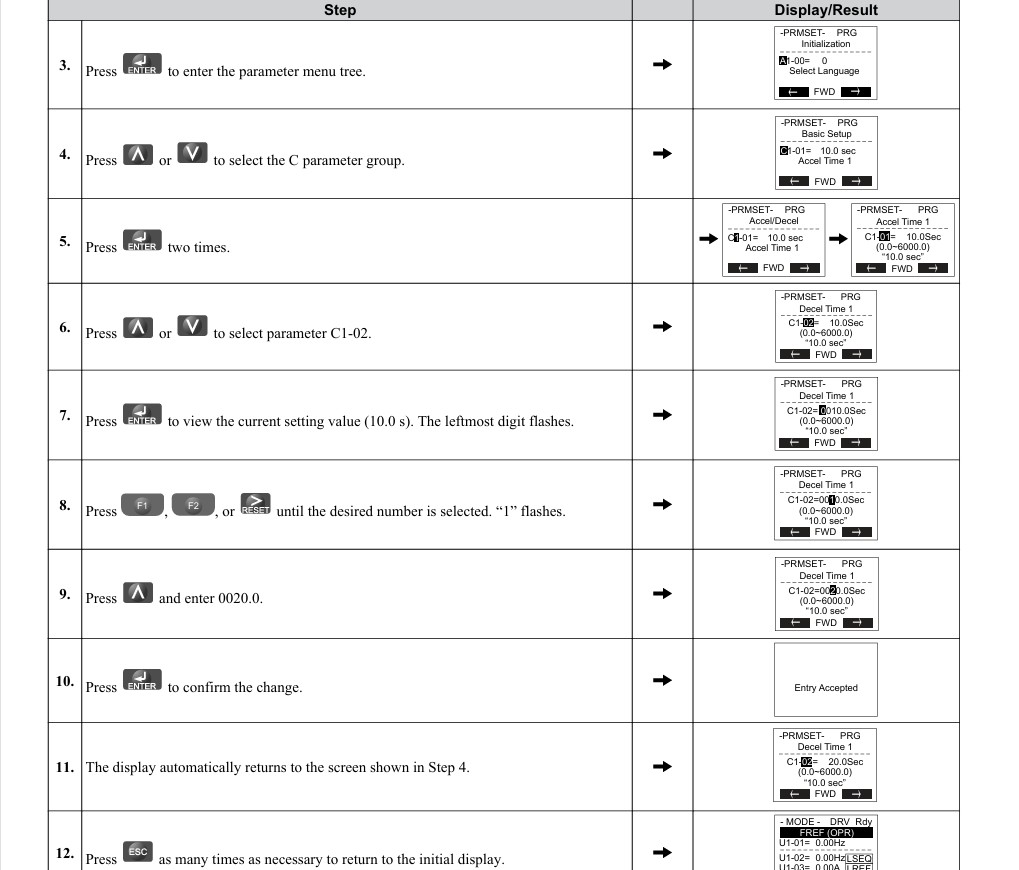

Ví dụ cần thay đổi thời gian giảm tốc C1-02. Từ màn hình chính, vào Programming Mode, chọn Parameter Setting Mode, tìm nhóm C1, chọn C1-02, nhấn ENTER, thay đổi giá trị bằng các phím điều hướng rồi nhấn ENTER để lưu.

Manual của A1000 cũng sử dụng chính C1-02 làm ví dụ hướng dẫn thay đổi tham số, từ giá trị 10 giây sang 20 giây.

Vị trí chèn ảnh đề xuất: Hình “Keys and Displays on the Digital Operator” – Figure 4.1, trang 155 manual Yaskawa A1000.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa A1000

Đấu dây chính xác là bước bắt buộc trước khi thực hiện bất kỳ thao tác cài đặt nào. Với A1000, người dùng cần phân biệt rõ mạch động lực, mạch điều khiển, analog và truyền thông.

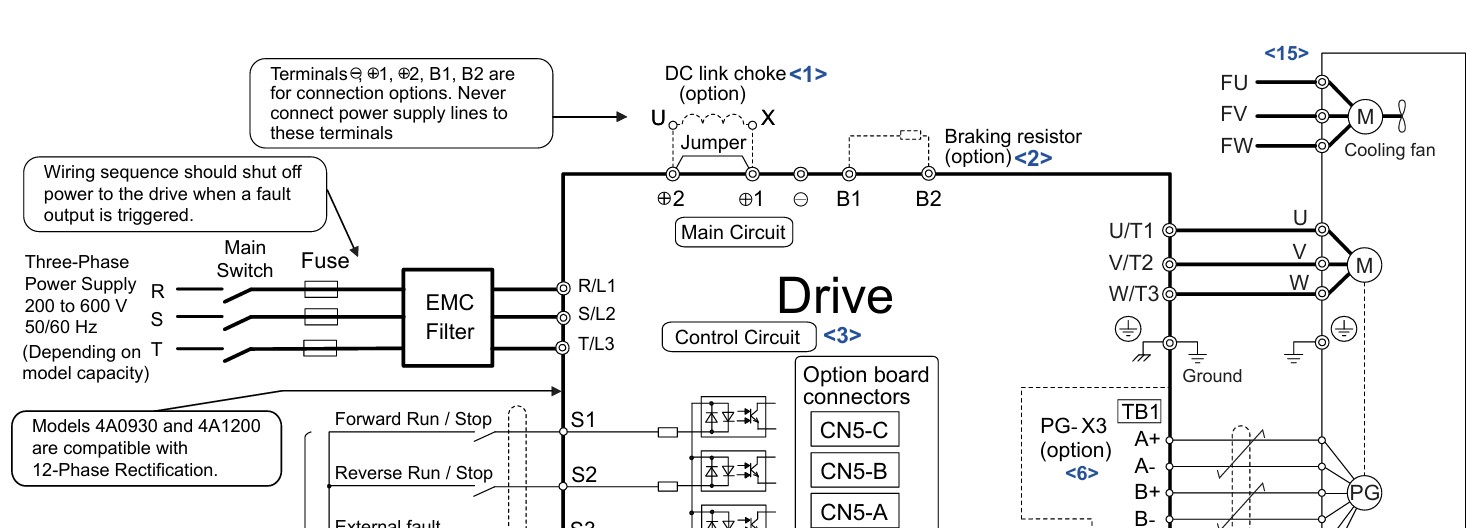

1. Đấu nguồn vào và động cơ

Các terminal mạch động lực cơ bản gồm:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn AC ba pha đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
PE/Ground	Tiếp địa bảo vệ
B1, B2	Kết nối điện trở hãm trên các model/cấu hình hỗ trợ
+1, +2	Liên quan DC Link Choke trên các cấu hình tương ứng
–, +1, +3	DC bus và thiết bị hãm/tái sinh trên các model tương ứng

Cấu hình terminal công suất thay đổi theo công suất và model A1000, vì vậy khi lắp điện trở hãm, DC choke hoặc regenerative unit cần kiểm tra đúng sơ đồ của model đang sử dụng. Manual thể hiện R/L1 – S/L2 – T/L3 là phía nguồn và U/T1 – V/T2 – W/T3 là phía động cơ trên các sơ đồ mạch chính.

Tuyệt đối không cấp nguồn điện lưới vào U/T1, V/T2, W/T3 hoặc các terminal dành cho DC bus, điện trở hãm. Figure 3.1 của manual cũng cảnh báo các cọc như +1, +2, B1, B2 chỉ được sử dụng đúng chức năng quy định.

2. Các terminal điều khiển thường dùng

Terminal	Chức năng mặc định hoặc đặc trưng
S1	Chạy thuận/Stop
S2	Chạy nghịch/Stop
S3	External Fault
S4	Fault Reset
S5	Multi-Step Speed 1
S6	Multi-Step Speed 2
S7	Jog
S8	External Baseblock
SC	Chân chung ngõ vào số
SP	Nguồn +24 VDC cho Digital Input
SN	0 V của nguồn Digital Input
+V	Nguồn 10,5 VDC cho analog
A1	Analog Input 1
A2	Analog Input 2, hỗ trợ điện áp hoặc dòng
A3	Analog Input 3/PTC
AC	Chân chung analog
R+, R-, S+, S-	MEMOBUS/Modbus RS-422/RS-485

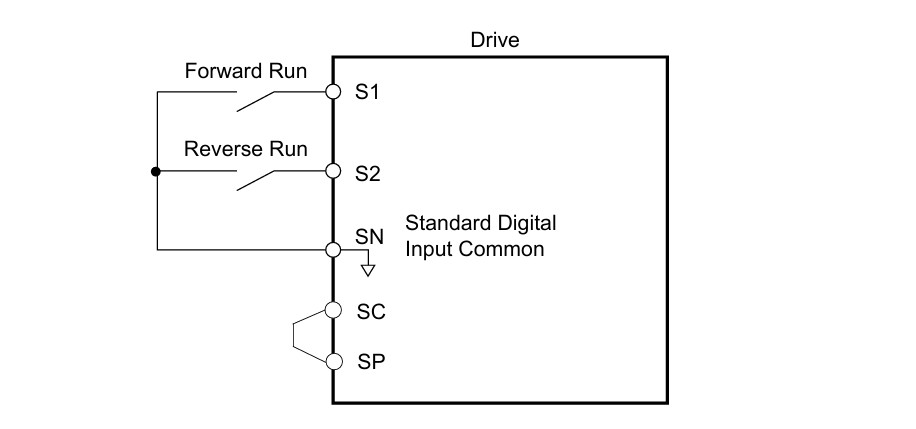

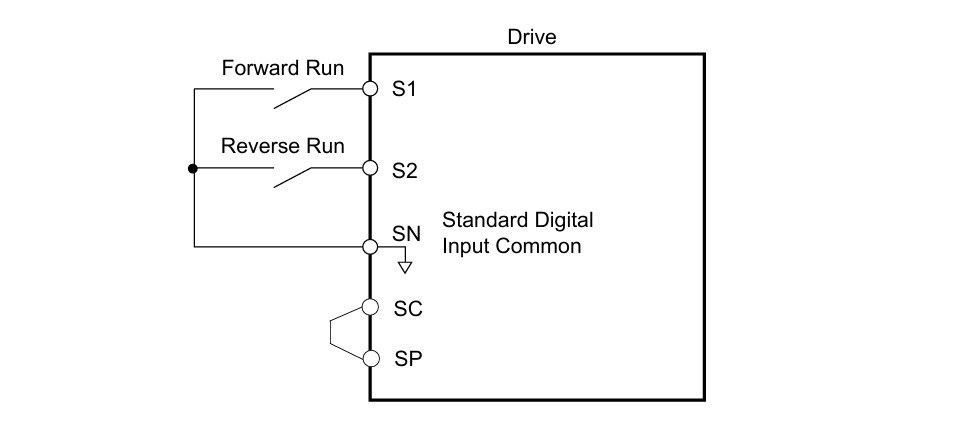

Ở cấu hình mặc định 2 dây, đóng S1 sẽ tạo lệnh chạy thuận và đóng S2 tạo lệnh chạy nghịch. Các chức năng của S1 đến S8 có thể thay đổi thông qua nhóm tham số H1.

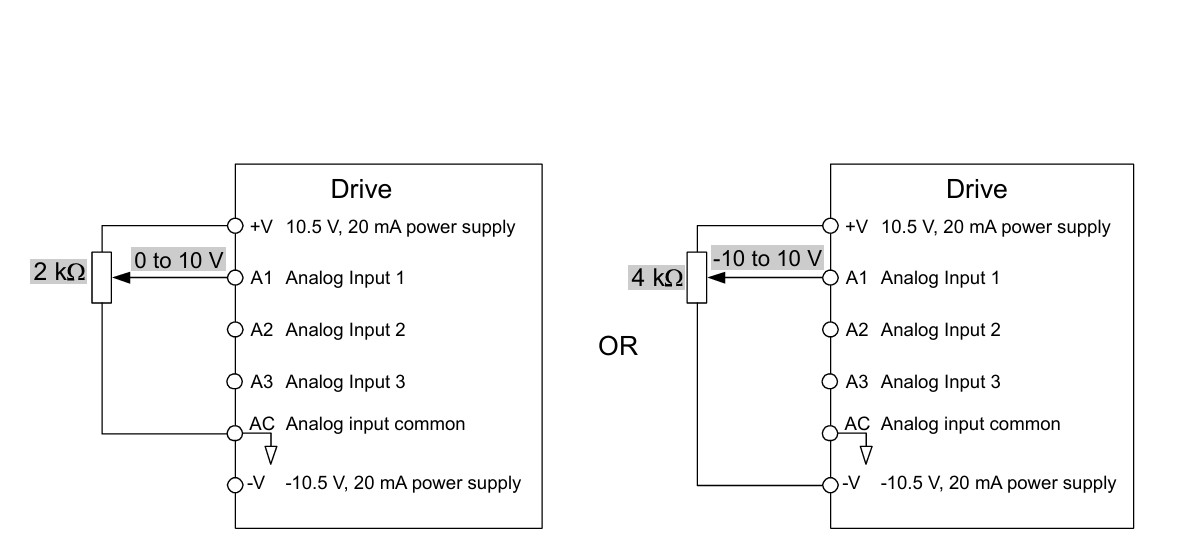

3. Đấu chiết áp điều chỉnh tốc độ

Để điều chỉnh tốc độ bằng chiết áp 0–10 V, có thể sử dụng terminal A1:

Chân chiết áp	Đấu vào A1000
Một đầu	+V
Chân giữa	A1
Đầu còn lại	AC

Sau đó đặt b1-01 = 1 để nguồn đặt tần số lấy từ analog terminal. A1 hỗ trợ tín hiệu 0–10 V khi cài H3-01 = 0 và H3-02 = 0. Nếu sử dụng tín hiệu 4–20 mA vào A2, manual yêu cầu đặt H3-09 = 2 và chuyển DIP switch S1 sang vị trí I.

4. Một số lưu ý khi đấu dây

Dây U/T1, V/T2, W/T3 từ biến tần đến động cơ nên tách khỏi dây điều khiển để hạn chế nhiễu. Với tín hiệu analog, encoder và RS485 nên sử dụng cáp phù hợp, ưu tiên cáp xoắn đôi/chống nhiễu và nối shield đúng kỹ thuật. Manual cũng yêu cầu lựa chọn chính xác Sink/Source và cảnh báo việc đấu sai jumper có thể gây hư hỏng hoặc khiến mạch điều khiển hoạt động bất thường.

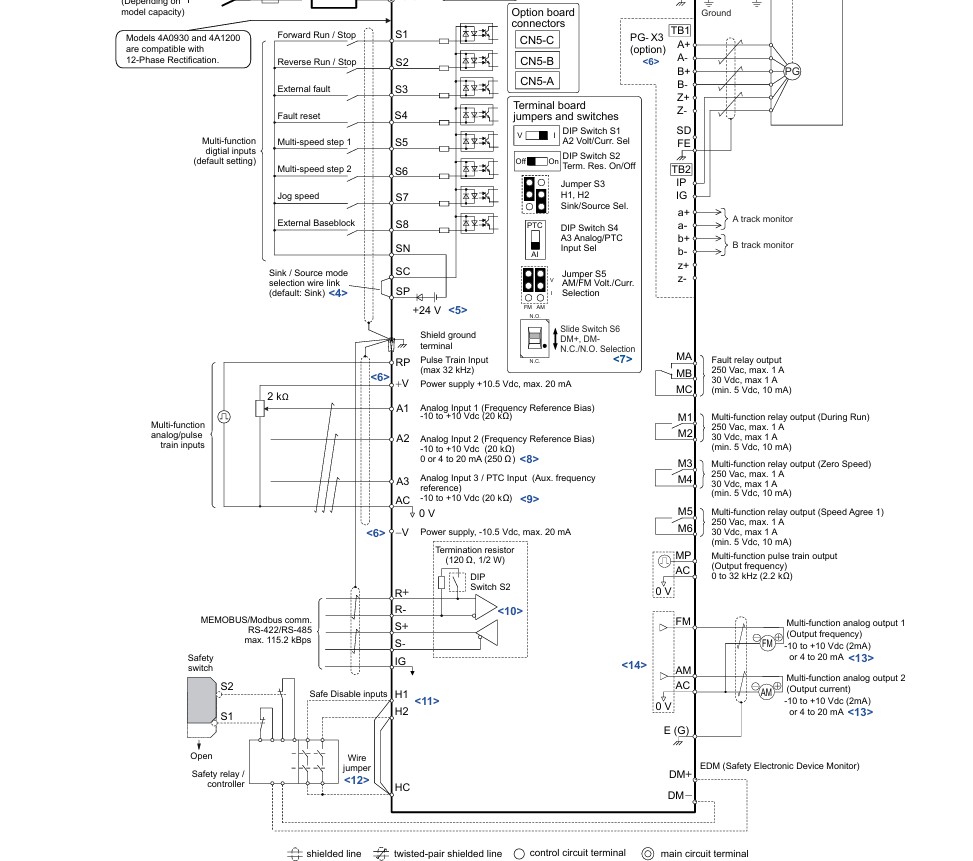

Vị trí chèn ảnh đề xuất: Sơ đồ tổng thể Figure 3.1 – Drive Standard Connection Diagram, trang 113 manual.

IV. Hướng Dẫn Cài Đặt Biến Tần Yaskawa A1000 Nhanh

1. Kiểm tra trước khi cấp nguồn

Trước khi bắt đầu cài đặt biến tần Yaskawa A1000, cần kiểm tra nguồn cấp, công suất biến tần, công suất động cơ, dây tiếp địa và toàn bộ mạch RUN bên ngoài. Đồng thời ghi lại các dữ liệu trên nhãn động cơ gồm công suất, điện áp, dòng điện, tần số, tốc độ và số cực.

Manual Yaskawa xây dựng quy trình khởi động theo thứ tự: lắp đặt và đấu dây, cấp nguồn, chọn chế độ điều khiển, nhập thông số cơ bản, chọn nguồn lệnh RUN/tần số, thiết lập I/O, Auto-Tuning nếu cần rồi mới chạy thử.

2. Khôi phục và lựa chọn kiểu điều khiển 2 dây/3 dây

Tham số A1-03 – Initialize Parameters được sử dụng để khởi tạo lại tham số.

A1-03	Chức năng
0	Không khởi tạo
1110	Khôi phục bộ User Initialization đã lưu
2220	Khởi tạo theo kiểu điều khiển 2 dây
3330	Khởi tạo theo kiểu điều khiển 3 dây
5550	Reset liên quan lỗi oPE04

Với A1-03 = 2220, S1 được đặt là chạy thuận và S2 là chạy nghịch. Với A1-03 = 3330, S1 trở thành RUN/START, S2 là STOP và S5 là lựa chọn thuận/nghịch. Sau khi hoàn tất quá trình khởi tạo, A1-03 tự trở về 0.

Lưu ý không nên tùy tiện thực hiện initialization trên máy đang vận hành vì nhiều tham số có thể trở lại giá trị mặc định và chức năng các terminal có thể thay đổi.

3. Chọn chế độ điều khiển động cơ

Cài A1-02 phù hợp với tải. Nếu chỉ cần điều khiển cơ bản như quạt/bơm có thể sử dụng V/f. Nếu cần mô-men tốt hơn ở tốc độ thấp nhưng không sử dụng encoder, chọn OLV. Những hệ thống cần điều khiển tốc độ hoặc mô-men có độ chính xác cao và được lắp encoder có thể sử dụng CLV.

Sau khi thay đổi A1-02, một số tham số phụ thuộc chế độ điều khiển sẽ trở về giá trị mặc định, vì vậy cần kiểm tra lại toàn bộ cấu hình liên quan.

4. Cài điện áp nguồn và nhập thông số động cơ

Trước tiên, đặt E1-01 bằng đúng điện áp danh định của nguồn AC cấp vào biến tần, không phải điện áp động cơ. E1-01 được sử dụng cho các chức năng bảo vệ quá áp, thấp áp và các chức năng liên quan đến DC bus.

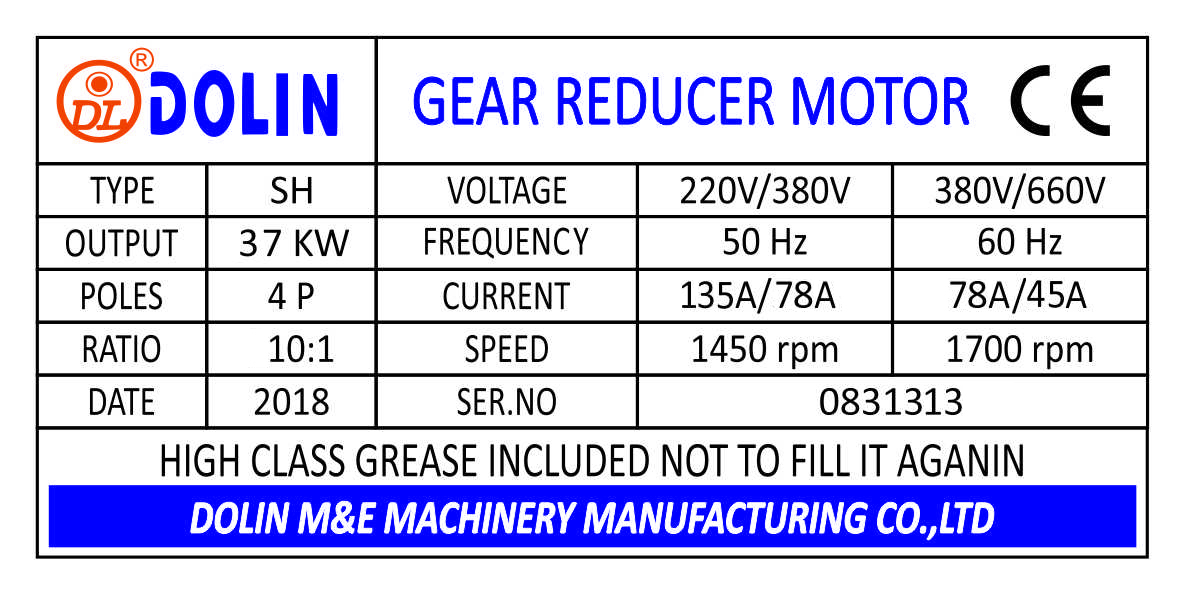

Khi thực hiện Auto-Tuning cho động cơ không đồng bộ, các thông số nameplate thường nhập gồm:

Tham số	Nội dung
T1-02	Công suất định mức động cơ
T1-03	Điện áp định mức
T1-04	Dòng điện định mức
T1-05	Tần số định mức
T1-06	Số cực động cơ
T1-07	Tốc độ định mức

Các dữ liệu này phải được lấy từ nhãn động cơ hoặc tài liệu kỹ thuật của nhà sản xuất.

5. Auto-Tuning động cơ

T1-01 lựa chọn kiểu Auto-Tuning cho động cơ không đồng bộ.

T1-01	Kiểu Auto-Tuning	Khi nào sử dụng
0	Rotational Auto-Tuning	Có thể cho động cơ quay tự do; cho độ chính xác cao
1	Stationary Auto-Tuning 1	Không thể tháo tải, không có đầy đủ motor test report
2	Stationary Auto-Tuning Line-to-Line Resistance	Đo điện trở stator, phù hợp V/f hoặc khi thay đổi cáp motor
3	Rotational Auto-Tuning for V/f	Dùng V/f với Energy Saving/Speed Search
4	Stationary Auto-Tuning 2	Có dữ liệu motor test report
5	Stationary Auto-Tuning 3	Một lựa chọn tuning tĩnh khác dành cho OLV/CLV

Yaskawa khuyến nghị Rotational Auto-Tuning nếu điều kiện máy cho phép vì cho kết quả chính xác hơn. Trước khi thực hiện, phải bảo đảm động cơ và cơ cấu có thể quay an toàn; tốt nhất tách tải khi thực hiện tuning quay.

6. Chọn nguồn lệnh chạy

Cài b1-02 – Run Command Selection 1:

b1-02	Nguồn lệnh RUN
0	Digital Operator
1	Terminal điều khiển
2	MEMOBUS/Modbus
3	Communication Option Card

Nếu chạy bằng nút RUN trên bàn phím, sử dụng b1-02 = 0. Nếu chạy bằng công tắc, nút nhấn hoặc PLC đấu vào S1–S8, sử dụng b1-02 = 1.

7. Chọn nguồn đặt tần số

Cài b1-01 – Frequency Reference Selection 1:

b1-01	Nguồn đặt tần số
0	Digital Operator
1	Analog Input A1/A2/A3
2	MEMOBUS/Modbus
3	Option Card
4	Pulse Train Input RP

Đây là một trong những tham số quan trọng nhất khi cài đặt A1000. Trường hợp chạy được nhưng không điều chỉnh được tốc độ thường xuất phát từ việc chọn sai b1-01 hoặc tín hiệu analog chưa được đấu/cài đúng.

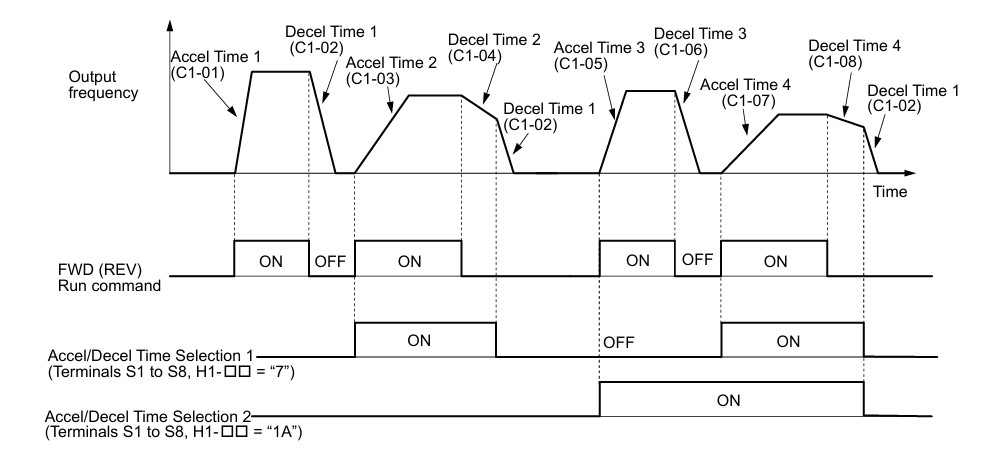

8. Cài thời gian tăng tốc, giảm tốc và giới hạn tần số

Các tham số thường dùng gồm:

Tham số	Chức năng
C1-01	Thời gian tăng tốc 1
C1-02	Thời gian giảm tốc 1
d1-01	Frequency Reference 1
E1-04	Tần số đầu ra lớn nhất
d2-01	Giới hạn trên tần số
d2-02	Giới hạn dưới tần số

C1-01 được tính cho quá trình tăng từ 0 Hz đến E1-04, trong khi C1-02 là thời gian giảm từ E1-04 về 0 Hz. Giá trị mặc định của cả hai là 10 giây ở cấu hình tiêu chuẩn.

Không nên đặt thời gian tăng/giảm tốc quá ngắn chỉ để máy phản ứng nhanh hơn. Tải có quán tính lớn có thể phát sinh dòng cao khi tăng tốc hoặc tạo năng lượng tái sinh làm DC bus tăng áp khi giảm tốc.

Vị trí chèn ảnh đề xuất: Figure 4.8 “Basic Start-Up” – trang 167, thể hiện toàn bộ trình tự cài đặt và chạy thử A1000.

V. Cài Đặt Yaskawa A1000 Theo Từng Cách Điều Khiển

1. Chạy và điều chỉnh tốc độ bằng bàn phím

Đây là cấu hình nên sử dụng khi chạy thử lần đầu.

Tham số	Giá trị
b1-02	0 – RUN từ Operator
b1-01	0 – Frequency Reference từ Operator
C1-01	Thời gian tăng tốc phù hợp
C1-02	Thời gian giảm tốc phù hợp

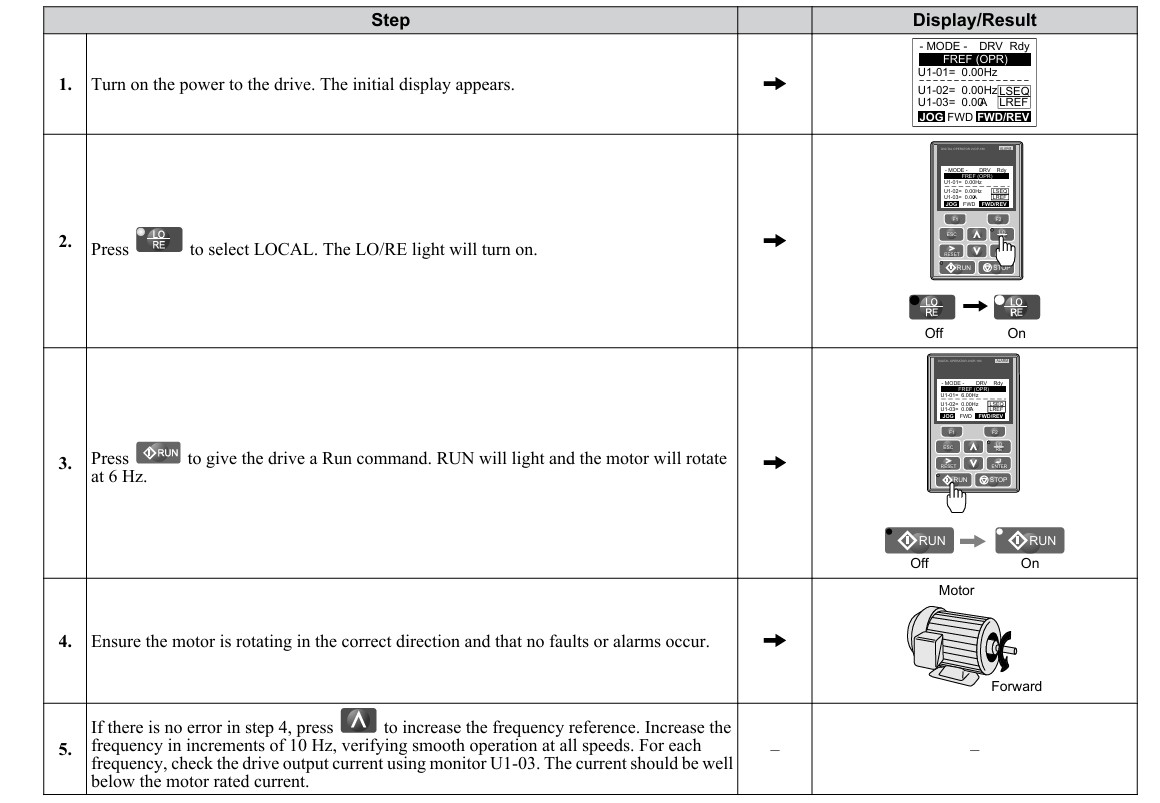

Chuyển biến tần sang LOCAL bằng phím LO/RE, nhập tần số mong muốn, sau đó nhấn RUN để chạy và STOP để dừng. Nên chạy không tải trước, kiểm tra chiều quay, dòng điện và tiếng ồn rồi mới kết nối tải. Quy trình start-up của Yaskawa cũng yêu cầu chạy thử không tải trước khi kiểm tra máy cùng tải.

2. Chạy bằng công tắc ngoài, chỉnh tốc độ trên bàn phím

Cấu hình:

Tham số	Giá trị
A1-03	2220 nếu cần đưa I/O về cấu hình 2 dây
b1-02	1 – Terminal
b1-01	0 – Operator

Sau initialization 2 dây, S1 mặc định là Forward Run/Stop và S2 là Reverse Run/Stop. Việc đấu tín hiệu với SC, SP hoặc SN phải tuân theo cấu hình Sink/Source thực tế của biến tần. Manual xác nhận A1-03 = 2220 đặt S1/S2 thành FWD/Stop và REV/Stop.

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp

Đây là cấu hình rất phổ biến trên tủ điện máy.

Tham số	Giá trị
b1-02	1 – RUN từ terminal
b1-01	1 – Tần số từ analog
H3-01	0 nếu sử dụng A1 = 0–10 V
H3-02	0 – Frequency Reference

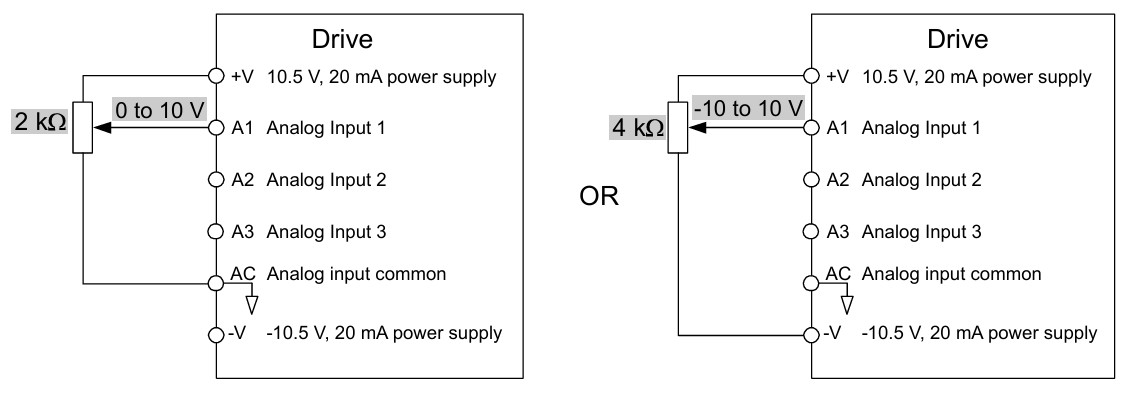

Công tắc RUN được đưa vào S1/S2 theo logic điều khiển. Chiết áp đấu +V – A1 – AC. Khi xoay chiết áp, tín hiệu 0–10 V tại A1 được quy đổi thành giá trị tần số tương ứng.

Nếu PLC xuất 4–20 mA, có thể chuyển sang A2, đặt H3-09 = 2 và DIP switch S1 ở vị trí I.

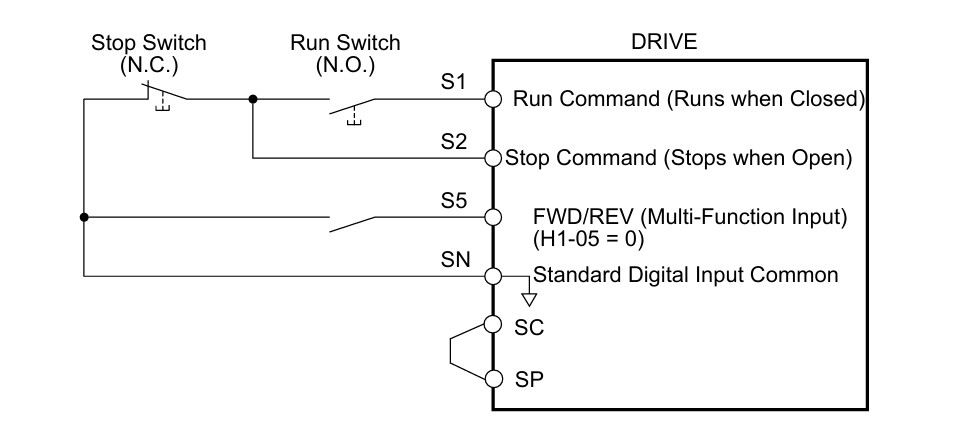

4. Điều khiển bằng nút nhấn ba dây

Với các tủ sử dụng nút START – STOP – chọn chiều, đặt:

Tham số	Giá trị
A1-03	3330
b1-02	1
S1	Start
S2	Stop
S5	Forward/Reverse

Yaskawa đặc biệt cảnh báo phải thiết lập chế độ 3 dây trước khi đấu mạch điều khiển và nên để b1-17 = 0 để biến tần không tự chấp nhận lệnh chạy ngay khi vừa cấp nguồn.

5. Cài nhiều cấp tốc độ

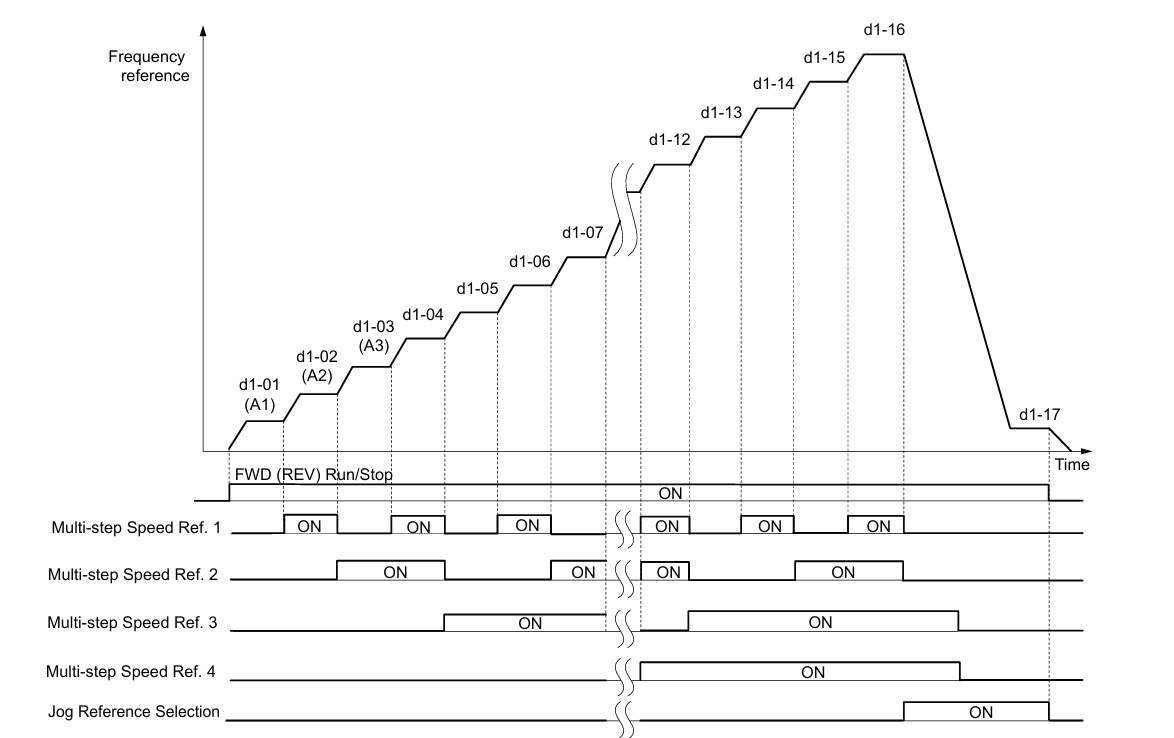

A1000 hỗ trợ các tần số đặt trước từ d1-01 đến d1-16. Các ngõ vào số có thể được gán chức năng Multi-Step Speed thông qua nhóm H1.

Ở cấu hình mặc định, S5 và S6 đã được gán Multi-Step Speed Reference 1 và 2. Khi cần nhiều tổ hợp tốc độ hơn, có thể gán thêm các digital input với các chức năng Multi-Step tương ứng.

Cấu hình này phù hợp với máy chỉ cần một số tốc độ cố định như chậm – trung bình – nhanh mà không cần dùng chiết áp hoặc analog PLC.

6. Điều khiển qua MEMOBUS/Modbus

Để PLC điều khiển cả lệnh RUN và tần số qua truyền thông:

Tham số	Giá trị
b1-01	2 – Frequency Reference từ MEMOBUS/Modbus
b1-02	2 – RUN Command từ MEMOBUS/Modbus

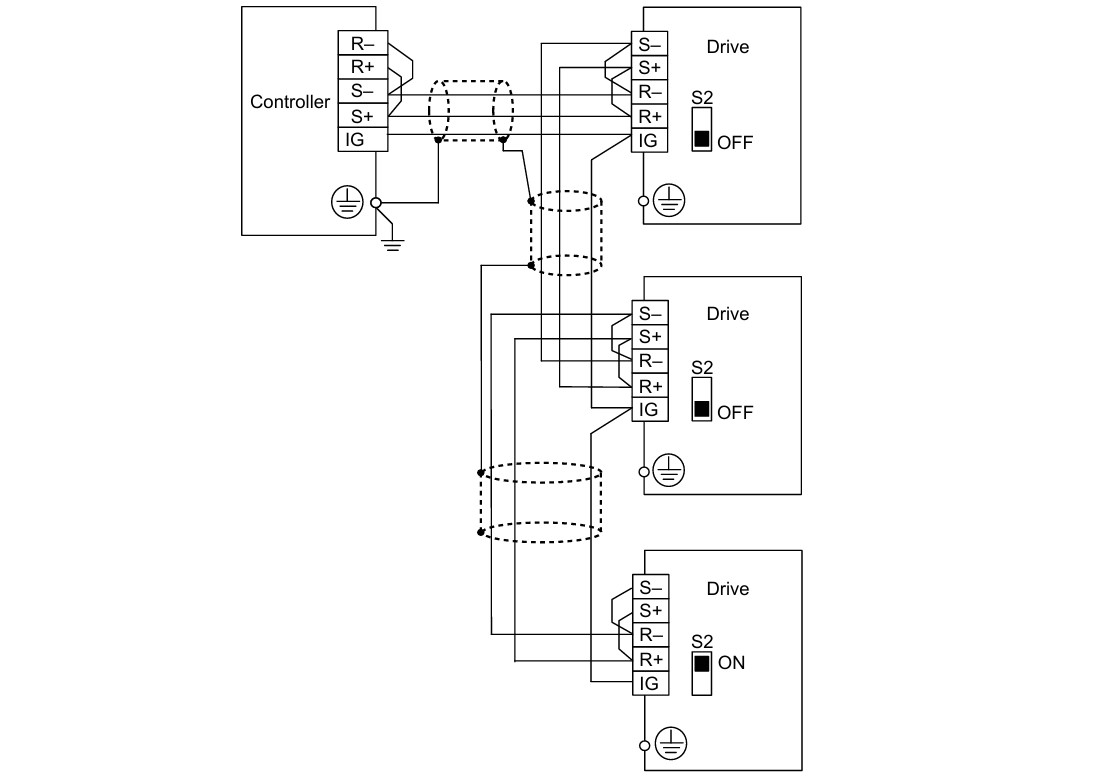

Đường truyền sử dụng các terminal R+, R-, S+, S-. Các thông số địa chỉ trạm, baud rate, parity và thời gian giám sát truyền thông cần được cài tại nhóm H5 sao cho đồng nhất với PLC hoặc bộ điều khiển. Manual xác nhận b1-01 = 2 và b1-02 = 2 là cấu hình External Reference 1 khi điều khiển A1000 qua MEMOBUS/Modbus.

Nếu A1000 nằm ở cuối mạng RS485, cần bật điện trở kết thúc bằng DIP switch S2 theo hướng dẫn của Yaskawa.

VI. Bảng Mã Lỗi Biến Tần Yaskawa A1000 Thường Gặp

Khi phát hiện fault, A1000 sẽ dừng điều khiển động cơ và kích hoạt ngõ ra báo lỗi MA–MB–MC. Nhà sản xuất yêu cầu xác định và xử lý nguyên nhân trước khi reset và chạy lại.

Mã lỗi	Nội dung	Hướng kiểm tra
oC	Overcurrent – Quá dòng	Kiểm tra tải, motor, cáp U/V/W, thời gian tăng tốc và thông số motor
ov	DC Bus Overvoltage – Quá áp DC bus	Tăng thời gian giảm tốc, kiểm tra tải tái sinh, điện áp nguồn và hệ thống hãm
Uv1	DC Bus Undervoltage – Thấp áp DC bus	Kiểm tra nguồn vào, CB, contactor, cầu chì và mất pha
oH1	Drive Overheat	Kiểm tra quạt, khe thông gió, nhiệt độ tủ và tải biến tần
oL1	Motor Overload	Kiểm tra tải motor, dòng định mức E2-01 và khả năng làm mát
oL2	Drive Overload	Kiểm tra mức tải, thời gian tăng tốc và công suất biến tần
PF	Input Phase Loss	Kiểm tra mất pha nguồn, cầu chì, contactor và đầu nối R/S/T
LF	Output Phase Loss	Kiểm tra U/T1, V/T2, W/T3, cáp và cuộn dây động cơ
GF	Ground Fault	Đo cách điện cáp và động cơ, kiểm tra chạm đất đầu ra
SC	Output Short Circuit/IGBT Fault	Kiểm tra ngắn mạch motor, cáp và tầng công suất
CE	MEMOBUS/Modbus Communication Error	Kiểm tra RS485, baud rate, parity, địa chỉ và nhiễu truyền thông
bUS	Option Communication Error	Kiểm tra option card, đầu nối CN5 và dây truyền thông

Các mã như oC, ov, Uv1, oH1, oL1, oL2, PF, LF và GF đều thuộc nhóm lỗi bảo vệ chính được manual A1000 liệt kê. Với lỗi CE, manual khuyến nghị kiểm tra dây truyền thông, ngắn mạch, nhiễu, shield và việc tách dây RS485 khỏi dây động lực.

Không nên reset lỗi liên tục khi chưa xác định nguyên nhân. Đặc biệt với các lỗi quá dòng, chạm đất, ngắn mạch và mất pha đầu ra, cần ngắt nguồn và kiểm tra motor, cáp điện cũng như tầng công suất trước khi cho hệ thống chạy trở lại.

VII. Kết Luận

Việc cài đặt biến tần Yaskawa A1000 sẽ trở nên đơn giản hơn khi thực hiện đúng thứ tự: kiểm tra đấu dây, lựa chọn chế độ điều khiển A1-02, nhập chính xác dữ liệu động cơ, Auto-Tuning nếu cần, sau đó mới chọn nguồn lệnh RUN bằng b1-02 và nguồn đặt tần số bằng b1-01.

Trong thực tế, hai tham số b1-01 và b1-02 là những vị trí cần kiểm tra đầu tiên khi biến tần không nhận lệnh hoặc không thay đổi được tốc độ. Với các tải cần mô-men cao, người dùng cũng nên thực hiện Auto-Tuning đúng phương pháp thay vì chỉ giữ nguyên thông số mặc định.

Trường hợp biến tần Yaskawa A1000 đang báo lỗi, chạy không ổn định, cần thay thế biến tần cũ hoặc cần tích hợp với PLC, HMI và hệ thống tự động hóa, quý khách có thể liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật kiểm tra và tư vấn phương án phù hợp.

Tự Động Hóa Toàn Cầu – Giữ chất lượng, Giảm chi phí.
