STEP 7 V5.6 là phần mềm lập trình PLC Siemens thuộc bộ SIMATIC, được sử dụng phổ biến với các dòng PLC S7-300 và S7-400. Tuy nhiên, trong quá trình cài đặt, người dùng có thể gặp một số vấn đề như tải sai bộ cài, thiếu License Key, cài không đúng trình tự, phần mềm không tương thích với hệ điều hành hoặc cài đặt hoàn tất nhưng không thể khởi động.
Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn cài đặt phần mềm STEP 7 V5.6 từ A–Z theo từng bước cụ thể, từ chuẩn bị bộ cài, kiểm tra cấu hình máy tính, tiến hành cài đặt đến kích hoạt License và xử lý một số lỗi thường gặp. Nội dung được trình bày rõ ràng, dễ thực hiện, phù hợp với sinh viên, kỹ thuật viên và người mới bắt đầu làm quen với PLC Siemens.
I. Tổng quan về phần mềm STEP V5.6
1. Phần mềm STEP 7 V5.6 là gì?
STEP 7 V5.6 là phần mềm kỹ thuật PLC thuộc hệ sinh thái SIMATIC do Siemens phát triển. Đây là phiên bản thuộc dòng STEP 7 Classic, được sử dụng để lập trình, cấu hình, vận hành và chẩn đoán các hệ thống điều khiển tự động, đặc biệt là PLC SIMATIC S7-300 và S7-400.
Phần mềm STEP 7 V5.6 cho phép người dùng thực hiện nhiều công việc trong cùng một môi trường lập trình và cấu hình PLC Siemens như:
- Tạo, chỉnh sửa và quản lý chương trình PLC.
- Cấu hình CPU, module tín hiệu và các module mở rộng.
- Thiết lập cấu hình phần cứng bằng HW Config.
- Cấu hình mạng và các thông số truyền thông giữa các thiết bị.
- Theo dõi trạng thái hoạt động của PLC và các module.
- Monitor chương trình trực tiếp khi PLC đang vận hành.
- Chẩn đoán lỗi phần cứng, lỗi truyền thông và trạng thái hệ thống.
- Quản lý Symbol, Block, Data Block và dữ liệu chương trình.
- Mô phỏng, kiểm tra chương trình khi kết hợp với S7-PLCSIM.
STEP 7 V5.6 hỗ trợ các ngôn ngữ lập trình phổ biến của PLC Siemens S7-300 và S7-400 như LAD (Ladder Diagram), FBD (Function Block Diagram) và STL (Statement List). Ngoài ra, người dùng có thể lập trình bằng SCL hoặc S7-GRAPH khi cài đặt các gói phần mềm tương ứng. Trong đó, LAD thường dễ tiếp cận với kỹ thuật viên điện – tự động hóa nhờ cách thể hiện chương trình gần với sơ đồ mạch điều khiển relay.
2. STEP 7 V5.6 hỗ trợ những dòng PLC nào?
STEP 7 V5.6 được Siemens phát triển chủ yếu để lập trình, cấu hình và chẩn đoán các dòng PLC SIMATIC S7 thế hệ Classic, tiêu biểu gồm:
- SIMATIC S7-300 Series.
- SIMATIC S7-400 Series.
- Một số hệ thống SIMATIC C7 và thiết bị sử dụng kiến trúc S7 tương thích.
Đối với S7-300 và S7-400, STEP 7 V5.6 hỗ trợ nhiều dòng CPU khác nhau như CPU 312, 313, 314, 315, 317, 319 của S7-300 và các CPU thuộc họ S7-400. Tuy nhiên, khả năng nhận diện từng mã CPU cụ thể còn phụ thuộc vào phiên bản Service Pack và Hardware Support Package (HSP) được cài đặt trong phần mềm.
Cần lưu ý rằng STEP 7 V5.6 không phải phần mềm chính để lập trình S7-1200 và S7-1500. Hai dòng PLC thế hệ mới này được Siemens phát triển để làm việc trong môi trường TIA Portal. Trong khi đó, S7-200 thường sử dụng STEP 7 Micro/WIN hoặc các công cụ tương ứng với từng thế hệ.
Vì vậy, trước khi tải và cài đặt STEP 7 V5.6, người dùng nên kiểm tra chính xác dòng PLC, mã CPU và phiên bản phần cứng đang sử dụng. Không nên chỉ dựa vào thương hiệu Siemens để lựa chọn phần mềm, bởi mỗi thế hệ PLC Siemens có thể yêu cầu môi trường lập trình khác nhau.
II. Những điều cần chuẩn bị trước khi cài đặt STEP 7 V5.6
Trước khi bắt đầu cài đặt STEP 7 V5.6, người dùng nên kiểm tra và chuẩn bị đầy đủ các điều kiện cần thiết. Việc chuẩn bị đúng ngay từ đầu sẽ giúp quá trình cài đặt diễn ra thuận lợi, đồng thời hạn chế các lỗi liên quan đến bộ cài, License Key, quyền hệ thống hoặc khả năng tương thích với Windows.
Những nội dung cần chuẩn bị bao gồm:
- Máy tính hoạt động ổn định: kiểm tra phiên bản Windows đang sử dụng có tương thích với STEP 7 V5.6 hay không, đảm bảo còn đủ dung lượng ổ cứng và nên có tối thiểu khoảng 8 GB RAM để sử dụng thuận lợi. Khi cài đặt nên đăng nhập bằng tài khoản có quyền Administrator.
- Bộ cài STEP 7 V5.6 đầy đủ, có nguồn gốc rõ ràng và đúng phiên bản cần sử dụng. Nếu cần hỗ trợ thêm phần cứng mới, người dùng có thể phải cài thêm Service Pack hoặc Hardware Support Package (HSP) tương ứng.
- License Key hợp lệ cho STEP 7. License của các phần mềm SIMATIC thường được quản lý thông qua Automation License Manager.
- Sao lưu project và License hiện có nếu máy tính đã từng cài STEP 7 hoặc đang được sử dụng cho các dự án PLC quan trọng.
1. Lưu ý quan trọng khi lựa chọn bộ cài STEP 7 V5.6
- Người dùng nên tải hoặc nhận bộ cài STEP 7 V5.6 từ các nguồn chính thống như Siemens Industry Online Support, nhà phân phối hoặc đơn vị được Siemens ủy quyền cung cấp phần mềm.
- Cần kiểm tra chính xác phiên bản STEP 7 V5.6, Service Pack và hệ điều hành trước khi cài đặt. Cùng là STEP 7 V5.6 nhưng khả năng tương thích với Windows có thể khác nhau tùy bản cập nhật.
- Không nên sử dụng các bộ cài được chia sẻ trôi nổi trên Internet, phần mềm crack hoặc công cụ kích hoạt không rõ nguồn gốc. Những bộ cài đã bị chỉnh sửa có thể gây lỗi phần mềm, chứa mã độc hoặc ảnh hưởng đến dữ liệu project PLC.
- Đối với máy tính kỹ thuật đang lưu chương trình của S7-300, S7-400 hoặc dữ liệu máy móc quan trọng, việc sử dụng bộ cài không rõ nguồn gốc có thể gây rủi ro lớn hơn do lỗi hệ thống hoặc mất dữ liệu.
- Với nhà máy, trung tâm đào tạo và doanh nghiệp, nên sử dụng License STEP 7 hợp lệ để đảm bảo tính ổn định, khả năng cập nhật cũng như tuân thủ các quy định về bản quyền phần mềm.
Vì vậy, người dùng nên ưu tiên sử dụng STEP 7 V5.6 cùng license chính hãng để đảm bảo phần mềm hoạt động ổn định, an toàn và tuân thủ các quy định về bản quyền.
Trường hợp chưa có license STEP 7 V5.6 hoặc chưa xác định được phiên bản phù hợp với dòng PLC Siemens đang sử dụng, khách hàng có thể liên hệ Tự Động Hóa Toàn Cầu để được tư vấn lựa chọn phần mềm, hỗ trợ license và hướng dẫn cài đặt theo đúng quy trình.
2. Giải pháp tiết kiệm và an toàn với PLC Xinje
Bên cạnh PLC Siemens, hiện nay PLC Xinje cũng đang được nhiều đơn vị chế tạo máy, kỹ thuật viên và xưởng sản xuất lựa chọn nhờ một số ưu điểm:
- Dễ tiếp cận và chuyển đổi: tư duy lập trình và giao diện phần mềm có nhiều điểm tương đồng với Siemens hoặc Delta, giúp kỹ thuật viên dễ làm quen.
- Tối ưu chi phí đầu tư: giá PLC Xinje thường thấp hơn khoảng 10% – 30% so với Delta và khoảng 40% – 60% so với Mitsubishi.
- Hệ sinh thái đồng bộ: cung cấp PLC, HMI, Servo, biến tần, I/O và nhiều thiết bị tự động hóa khác.
Một trong những điểm đáng chú ý của PLC Xinje là phần mềm lập trình được cung cấp miễn phí bản quyền. Người dùng không cần mua thêm license phần mềm lập trình, qua đó giúp giảm chi phí ban đầu khi học tập, chế tạo máy hoặc triển khai các hệ thống tự động hóa mới.
*Ưu điểm khi sử dụng PLC Xinje
- Phần mềm lập trình bản quyền miễn phí.
- Hỗ trợ đào tạo, hướng dẫn cài đặt 1-1 miễn phí.
- Có tài liệu và video hướng dẫn miễn phí.
- Đội ngũ kỹ thuật hỗ trợ 24/7.
*Khi nào có thể cân nhắc sử dụng PLC Xinje?
- Muốn sử dụng phần mềm lập trình bản quyền miễn phí, dễ tải và dễ cài đặt.
- Đang chế tạo máy mới và muốn đồng bộ PLC, HMI, Servo trong cùng một hệ sinh thái.
- Là sinh viên hoặc kỹ thuật viên mới học PLC và cần một giải pháp thực hành tiết kiệm.
- Xưởng chế tạo máy cần dòng PLC dễ tiếp cận, có đội ngũ kỹ thuật hỗ trợ.
- Doanh nghiệp muốn hạn chế rủi ro từ việc sử dụng phần mềm crack hoặc phần mềm không rõ nguồn gốc.
Mitsubishi vẫn là lựa chọn phù hợp với những hệ thống đã tiêu chuẩn hóa theo hãng, các nhà máy đang sử dụng nền tảng Mitsubishi hoặc những dự án có yêu cầu cụ thể về thiết bị. Tuy nhiên, với những dự án chế tạo máy mới, chi phí phần mềm lập trình có bản quyền cũng là một yếu tố cần được tính toán bên cạnh chi phí phần cứng.
Vì vậy, anh em trong lĩnh vực điện – tự động hóa có thể cân nhắc thêm PLC Xinje như một lựa chọn khác khi cần tối ưu chi phí. Người dùng vừa có thể tiếp cận phần mềm lập trình miễn phí bản quyền, vừa sử dụng hệ sinh thái thiết bị đồng bộ và đáp ứng được nhiều ứng dụng tự động hóa phổ biến hiện nay.
*Tham khảo các dòng PLC Xinje lập trình tương đồng Mitsubishi: TẠI ĐÂY
III. Các bước cài đặt phần mềm Step 7 V5.6
Sau khi đã chuẩn bị bộ cài, Product ID hợp lệ và kiểm tra máy tính, người dùng có thể bắt đầu cài đặt phần mềm Step V5.6.
Tải file cài đặt Step 7 V5.6: TẠI ĐÂY

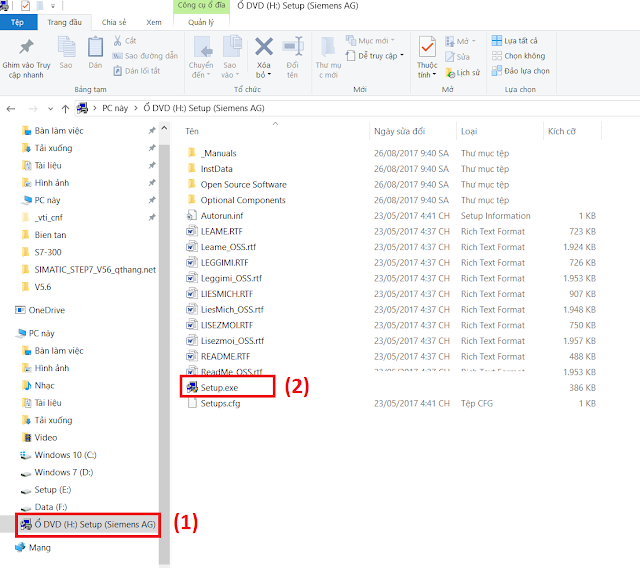

Bước 1: Bấm Setup để bắt đầu cài đặt

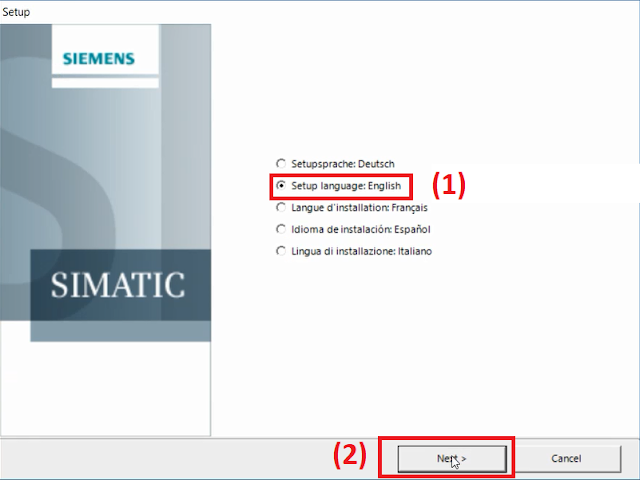

Bước 2: Chọn ngôn ngữ tùy ý và bấm Next để tiếp tục cài đặt

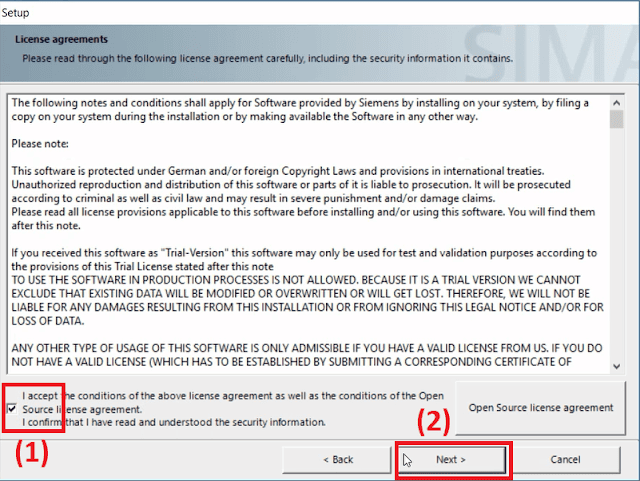

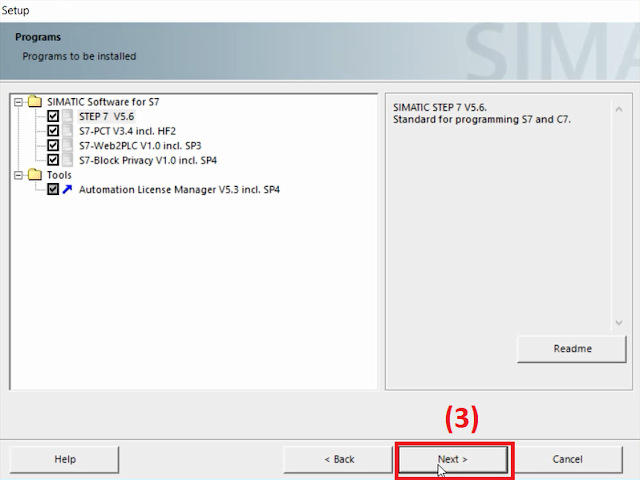

Bước 3: Tích ô I accept… rồi tiếp tục bấm Next và bấm Next tiếp.

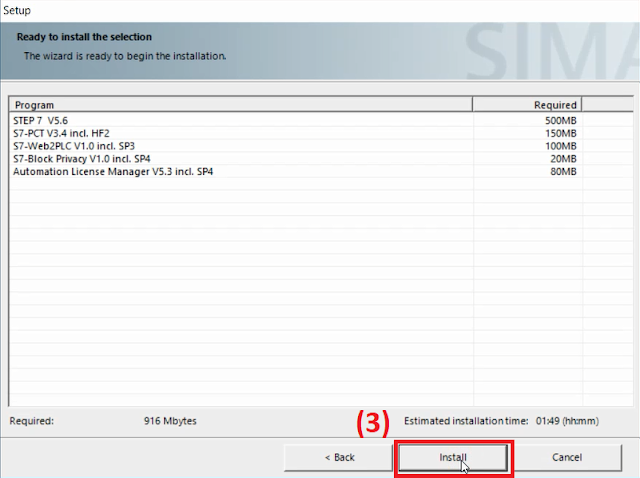

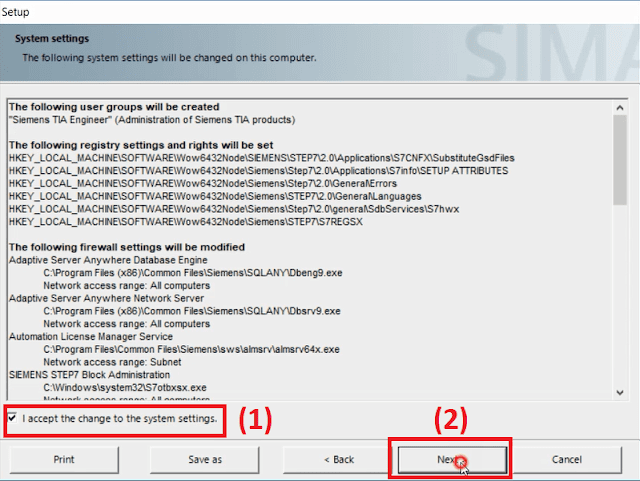

Bước 4: Tích chọn I accept… và bấm Next. Sau đó, bấm tiếp Install.

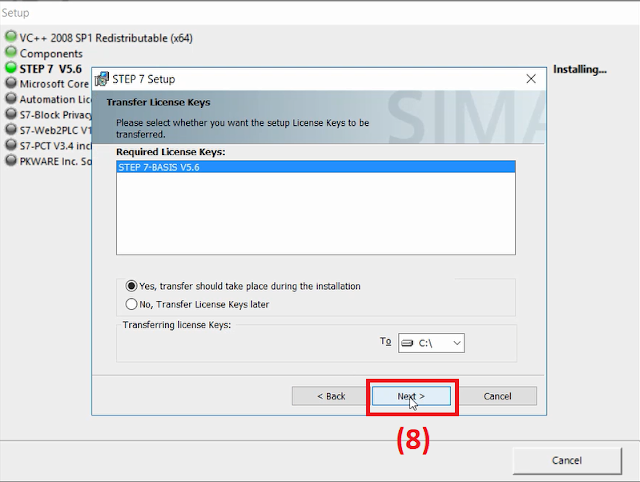

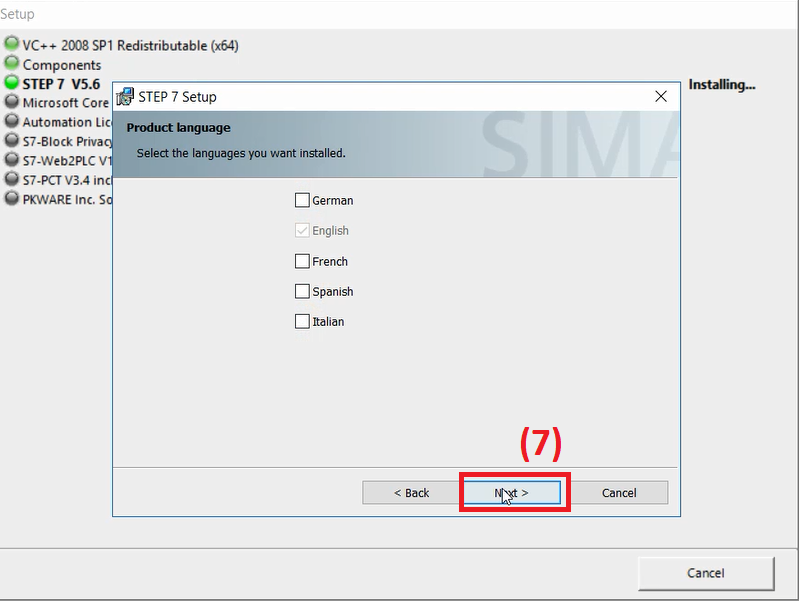

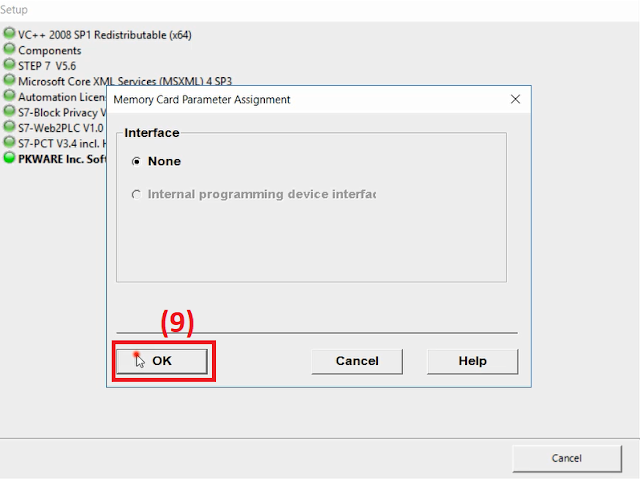

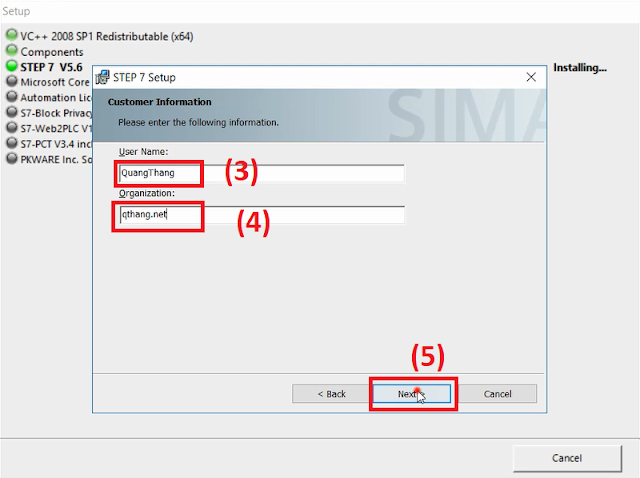

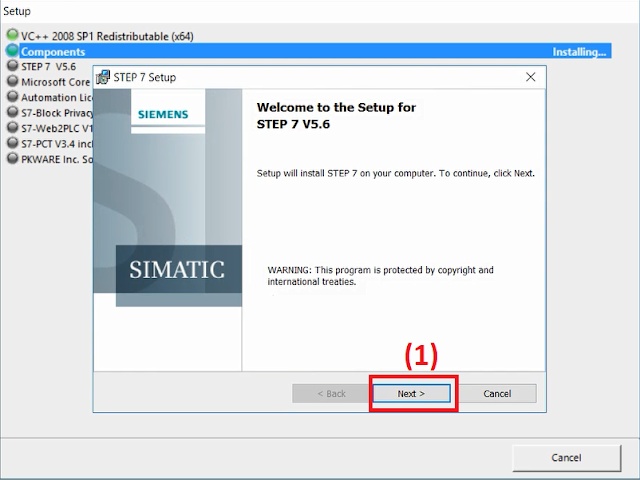

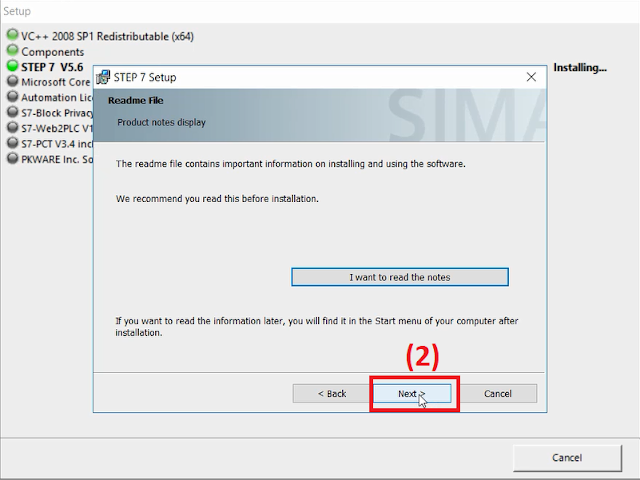

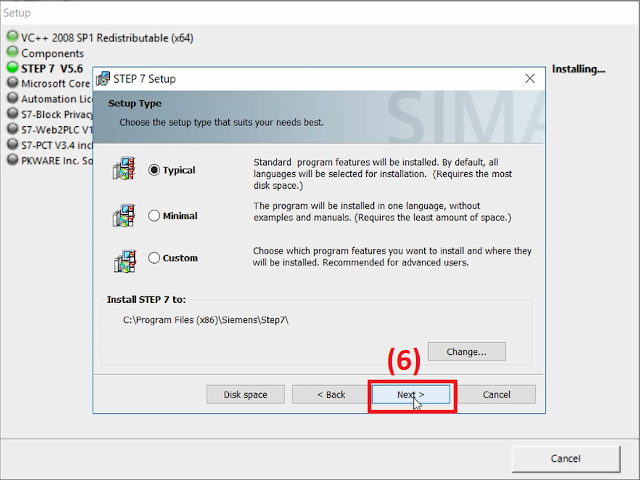

Bước 5: Các bạn chờ cài đặt cho đến khi gặp một bảng như bên dưới thì bấm Next và làm tiếp như hình bên dưới.

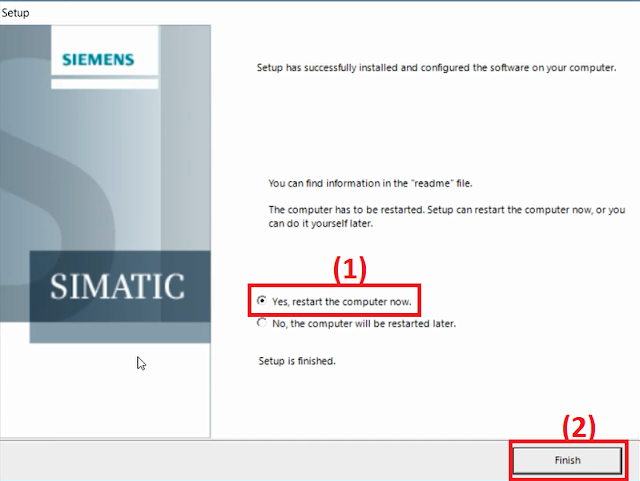

Bước 6: Chọn Restart máy tính hoặc không rồi bấm Finish.
