Hướng Dẫn Cài Đặt Biến Tần Hitachi L100 Chi Tiết Từ A–Z

Khi cài đặt biến tần Hitachi L100, người dùng thường gặp một số vấn đề như biến tần đã lên nguồn nhưng động cơ không chạy, phím RUN không hoạt động, không nhận tín hiệu từ biến trở ngoài hoặc tốc độ motor không đúng với giá trị cài đặt. Nguyên nhân thường đến từ việc lựa chọn sai nguồn đặt tần số, nguồn lệnh RUN/STOP, đấu sai terminal điều khiển hoặc thiết lập parameter chưa phù hợp.

Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Hitachi L100 từ sử dụng bàn phím, đấu dây nguồn và motor, cài đặt các thông số cơ bản, chạy bằng keypad, RUN/STOP qua terminal, điều chỉnh tốc độ bằng biến trở 0–10V, tín hiệu 4–20mA, đa cấp tốc độ, PID đến cách kiểm tra và xử lý các mã lỗi thường gặp.

I. Tổng Quan Về Biến Tần Hitachi L100

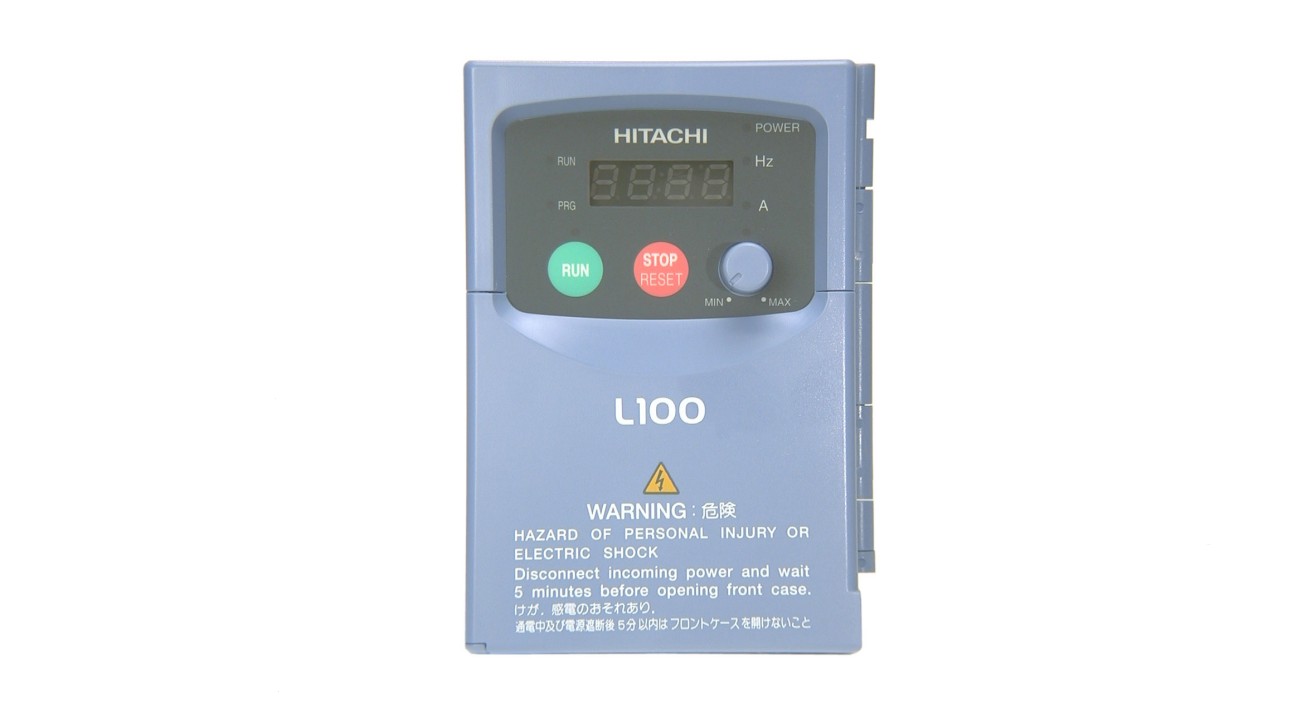

1. Giới thiệu biến tần Hitachi L100

Hitachi L100 là dòng biến tần điều khiển động cơ AC của Hitachi Industrial Equipment Systems. Đây là dòng sản phẩm đã xuất hiện từ khá lâu nhưng hiện vẫn có thể gặp trên nhiều máy móc, dây chuyền sản xuất và hệ thống tự động hóa đang vận hành.

Theo manual Hitachi, L100 sử dụng thuật toán điều khiển V/f, có thể lựa chọn đặc tính mô-men không đổi hoặc mô-men giảm. Dòng biến tần này hỗ trợ 16 cấp tốc độ lập trình, hai cấp tăng/giảm tốc, bộ điều khiển PID và giao diện truyền thông RS-422 tích hợp để cấu hình thông qua PC hoặc kết nối với các module truyền thông bên ngoài. Dải tần số đầu ra của L100 từ 0,5 đến 360 Hz. Hitachi-L100-InstructionManual

Do đó, L100 có thể được sử dụng trong nhiều ứng dụng như băng tải, quạt, bơm, máy đóng gói, máy chế tạo và các cơ cấu truyền động cần thay đổi tốc độ động cơ.

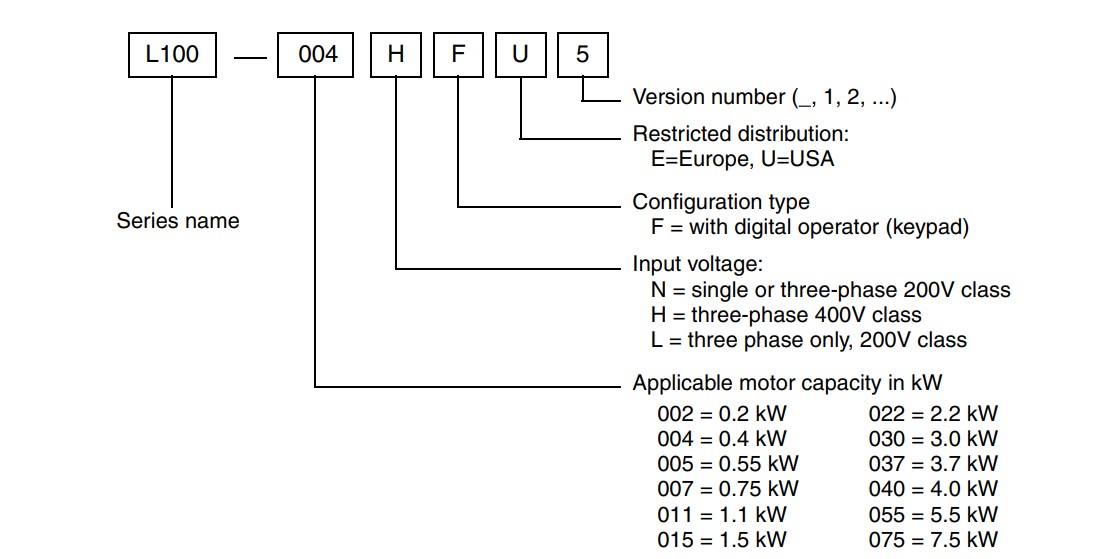

2. Dải điện áp và công suất Hitachi L100

Manual chia L100 thành các nhóm chính gồm nguồn một pha 200V, ba pha 200V và ba pha 400V.

Theo quy ước model, dòng L100 có các mức công suất từ 0,2 kW đến 7,5 kW. Các model ký hiệu N thuộc nhóm 200V có thể sử dụng nguồn một pha hoặc ba pha tùy model; ký hiệu L là ba pha 200V và ký hiệu H là ba pha 400V.

Khi thay thế hoặc cài đặt một biến tần L100 cũ, không nên chỉ nhìn công suất motor. Người dùng cần kiểm tra đồng thời mã model, điện áp nguồn vào, dòng điện đầu ra định mức và thông số trên nameplate động cơ.

3. Các chức năng nổi bật của L100

Dù thuộc thế hệ cũ, Hitachi L100 vẫn có khá đầy đủ chức năng cho các hệ thống truyền động cơ bản: đặt tốc độ bằng potentiometer trên mặt máy, đặt tần số trực tiếp bằng parameter, điều khiển qua tín hiệu analog, RUN/STOP bằng terminal, 16 cấp tốc độ, Jog, PID, hai cấp tăng giảm tốc và các đầu vào/đầu ra lập trình.

Đây cũng là lý do L100 vẫn được sử dụng trong những hệ thống máy cũ mà nhu cầu điều khiển không quá phức tạp.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Hitachi L100

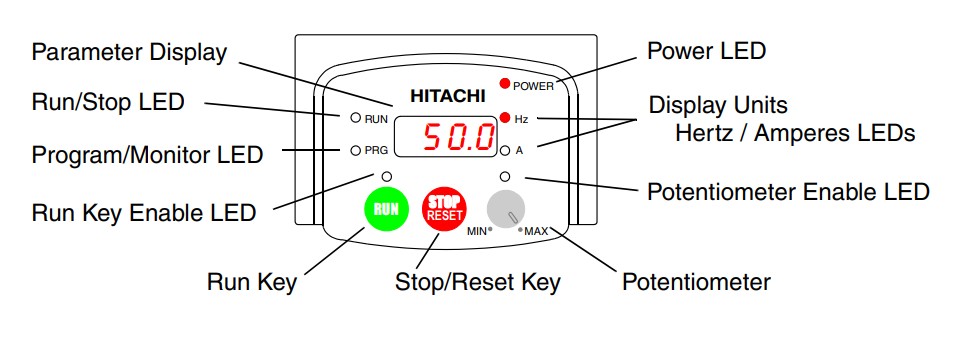

1. Các phím chính trên bàn phím

Mặt trước L100 có màn hình LED, núm potentiometer và các phím điều khiển. Khi mở phần nắp nhỏ phía trước sẽ thấy thêm các phím dùng để truy cập và chỉnh parameter.

Phím/bộ phận	Chức năng
RUN	Khởi động motor khi phím RUN được cho phép
STOP/RESET	Dừng motor hoặc reset lỗi
FUNC.	Chuyển giữa các nhóm parameter, mã parameter và giá trị
▲ / ▼	Di chuyển hoặc tăng/giảm giá trị
STR	Lưu parameter vào EEPROM
Potentiometer	Điều chỉnh tốc độ trực tiếp
RUN LED	Báo trạng thái biến tần đang chạy
PRG LED	Báo đang ở chế độ chỉnh parameter
Hz / A	Báo đơn vị tần số hoặc dòng điện

Phím RUN chỉ có tác dụng khi Run Key Enable LED sáng. Hướng chạy của phím RUN được xác định bởi F_04. Phím STOP/RESET vừa dùng để dừng theo thời gian giảm tốc đã cài vừa có chức năng reset lỗi.  Một lỗi khá phổ biến khi mới sử dụng L100 là thay đổi giá trị nhưng quên nhấn STR. Khi đó giá trị chưa được ghi vào bộ nhớ.

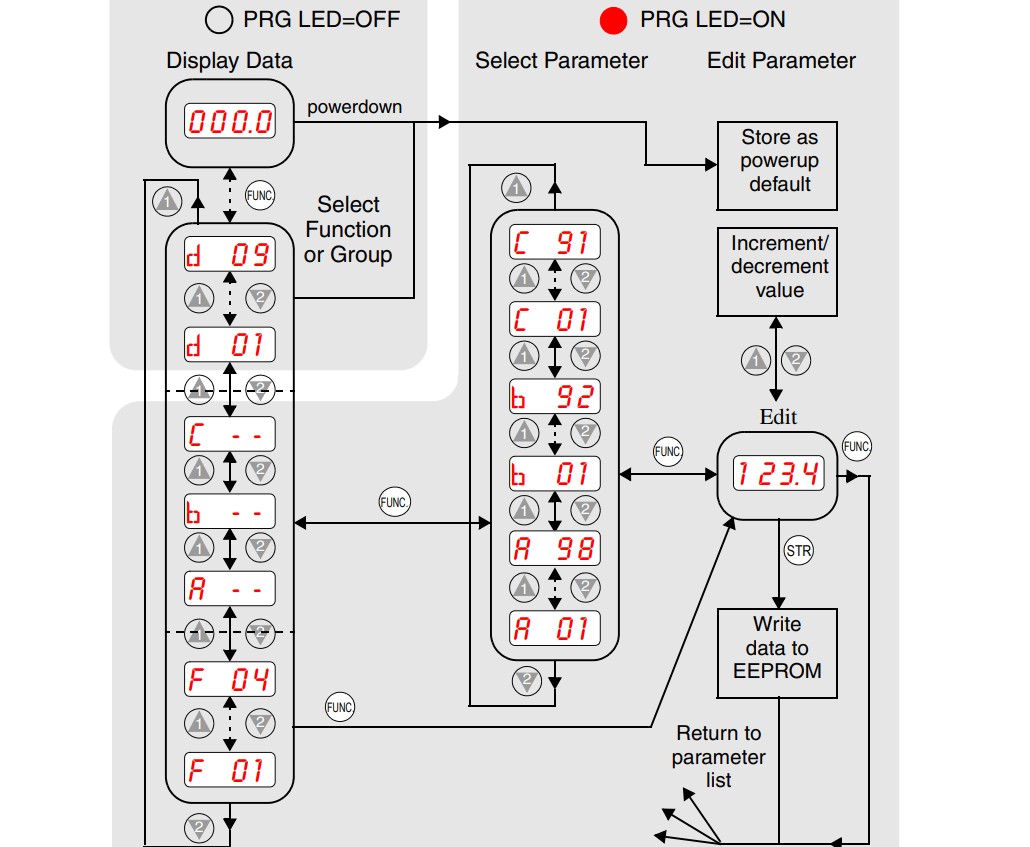

2. Các nhóm parameter trên Hitachi L100

L100 chủ yếu sử dụng các nhóm:

Nhóm	Chức năng
D	Giám sát trạng thái hoạt động
F	Thông số cơ bản về tần số, tăng giảm tốc
A	Các chức năng vận hành tiêu chuẩn
B	Bảo vệ và tinh chỉnh
C	Cấu hình đầu vào/đầu ra thông minh

Điểm này khác với một số dòng Hitachi đời sau. Khi viết hoặc cài đặt L100 không nên đưa các parameter nhóm H của L200 sang sử dụng cho L100.

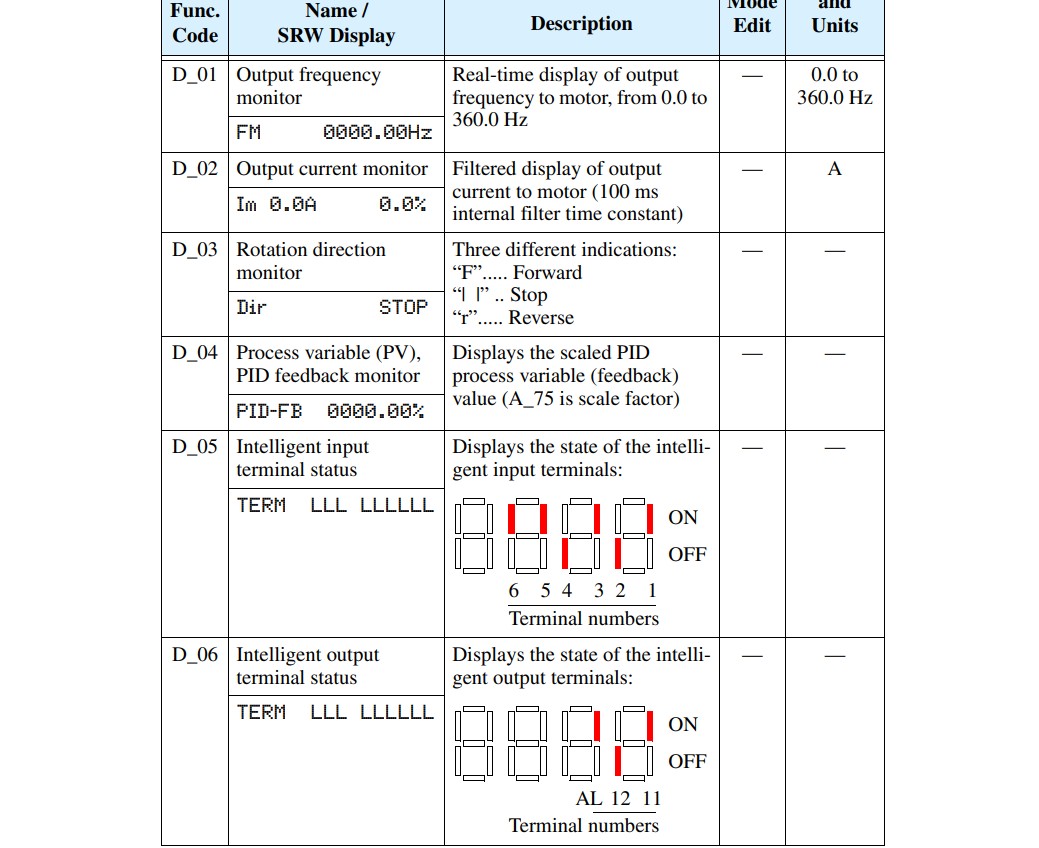

3. Các thông số giám sát thường dùng

Khi chạy thử, hai giá trị nên theo dõi thường xuyên nhất là D_01 – tần số đầu ra và D_02 – dòng điện đầu ra. Ngoài ra còn có D_03 theo dõi chiều quay, D_04 theo dõi giá trị phản hồi PID, D_05 trạng thái input và D_06 trạng thái output.

Việc xem D_05 đặc biệt hữu ích khi PLC đã phát lệnh nhưng biến tần không chạy, bởi kỹ thuật viên có thể xác định tín hiệu thực tế đã tới input của L100 hay chưa.

III. Sơ Đồ Đấu Dây Biến Tần Hitachi L100

Tải manual biến tần Hitachi L100: [TẠI ĐÂY]

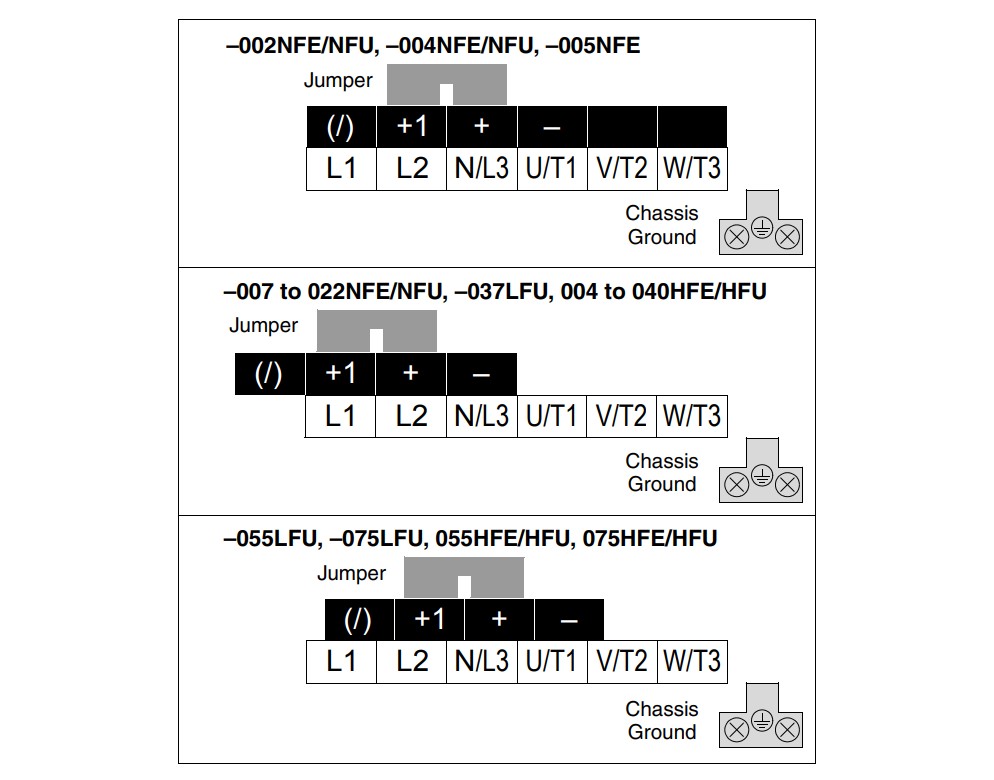

1. Đấu dây mạch động lực

Nguồn AC được đưa vào các terminal đầu vào của biến tần, trong khi motor ba pha nối vào U/T1, V/T2 và W/T3.

Terminal	Chức năng
L1	Nguồn vào
L2	Nguồn vào
L3/N	Pha thứ ba hoặc N tùy model
U/T1	Đầu ra motor U
V/T2	Đầu ra motor V
W/T3	Đầu ra motor W
GND	Tiếp địa
+1 / +	Kết nối DC reactor theo cấu hình
+ / –	DC bus/phụ kiện hãm

Không được cấp trực tiếp nguồn điện lưới vào U, V, W vì đây là đầu ra inverter. Cần phải ngắt nguồn trước khi thao tác và chờ ít nhất 5 phút sau khi tắt nguồn trước khi kiểm tra hoặc bảo trì do điện áp nguy hiểm vẫn có thể tồn tại bên trong. Ngoài ra, cần đặc biệt kiểm tra model trước khi cấp nguồn vì không phải mọi biến tần L100 200V đều có cùng cấu hình nguồn vào.

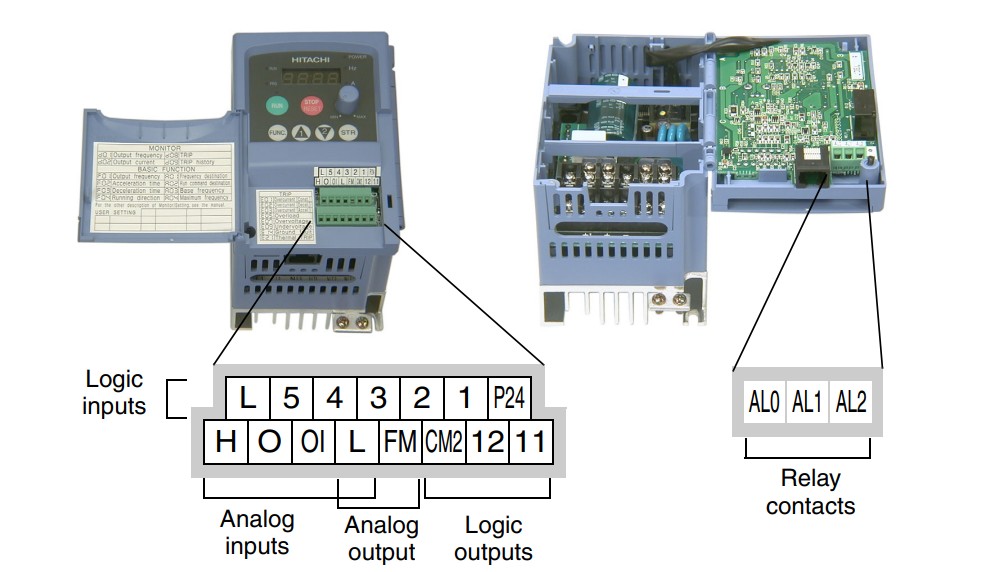

2. Các terminal điều khiển

L100 có năm input số lập trình từ 1 đến 5 cùng các terminal analog và output.

Terminal	Chức năng
P24	Nguồn +24V cho input logic
1–5	Các đầu vào thông minh
H	Nguồn tham chiếu +10V
O	Analog voltage input
OI	Analog current input
L	Common
FM	Ngõ ra monitor
11, 12	Ngõ ra logic
CM2	Common output
AL0, AL1, AL2	Relay alarm

P24 cung cấp 24VDC, tối đa 30mA. O là đầu vào điện áp 0–10V danh định; OI là đầu vào dòng 4–20mA danh định và H cung cấp nguồn tham chiếu 10V. Khi đi dây tín hiệu analog hoặc I/O, nên dùng dây xoắn đôi có shield và tách khỏi cáp động lực để giảm ảnh hưởng của nhiễu.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Hitachi L100

1. Kiểm tra motor trước khi cài đặt

Trước khi thay đổi parameter, cần kiểm tra nameplate motor gồm điện áp, công suất, dòng định mức và tần số.

Một parameter quan trọng là B_12 – Electronic Thermal Setting. Đây là mức bảo vệ quá tải điện tử của biến tần. Manual cho phép đặt trong khoảng 50–120% dòng định mức inverter và yêu cầu lựa chọn mức phù hợp với motor thực tế. Nếu dòng vượt mức cài đặt trong điều kiện đủ lâu, L100 có thể trip E05. Hitachi-L100-InstructionManual

Không nên đơn giản lấy công suất kW rồi bỏ qua dòng nameplate, đặc biệt khi biến tần và motor không cùng công suất danh định.

2. Khôi phục cài đặt gốc L100

Nếu biến tần được tháo từ máy cũ hoặc đã bị chỉnh sửa quá nhiều parameter, có thể cân nhắc khôi phục factory default.

L100 sử dụng:

Parameter	Chức năng
B_84 = 00	Xóa lịch sử lỗi, không reset toàn bộ parameter
B_84 = 01	Cho phép initialization parameter
B_85 = 00	Japan
B_85 = 01	Europe
B_85 = 02	U.S.

Đặc biệt không nên tự ý thay đổi B_85 nếu chưa xác định đúng phiên bản, nguồn điện và tần số của thiết bị.

Sau khi xác nhận B_85, đặt B_84 = 01 và lưu. Sau đó giữ đồng thời FUNC + ▲ + ▼, tiếp tục nhấn giữ STOP/RESET khoảng 3 giây. Khi D_01 bắt đầu nhấp nháy, thả STOP/RESET trước rồi mới thả ba phím còn lại. Khi initialization hoàn tất, màn hình trở về D_01. Việc khởi tạo phải thực hiện bằng keypad trên biến tần, không thực hiện bằng remote operator. Hitachi-L100-InstructionManual

Với máy đang sản xuất, nên ghi lại parameter cũ trước khi reset.

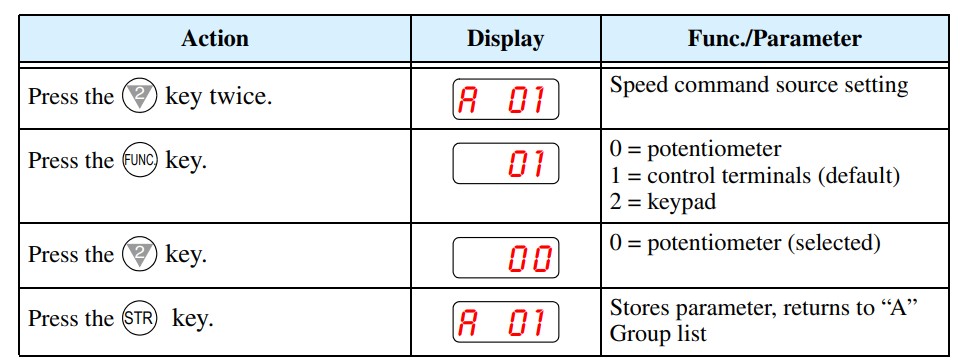

3. Chọn nguồn đặt tần số – A_01

Đây là parameter rất quan trọng:

A_01	Nguồn đặt tần số
00	Potentiometer trên keypad
01	Control terminal
02	Giá trị F_01

 L100 chỉ có ba lựa chọn trên tại A_01. Ví dụ, nếu sử dụng biến trở ngoài nhưng vẫn để A_01 = 00 thì việc xoay biến trở ngoài sẽ không điều khiển tốc độ như mong muốn.

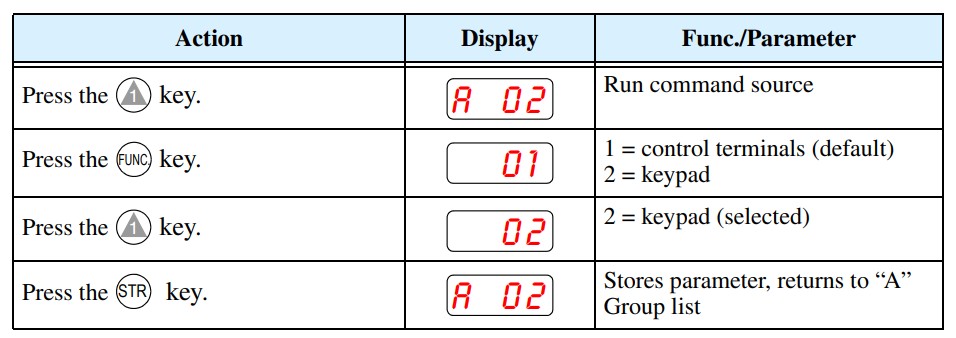

4. Chọn nguồn RUN/STOP – A_02

A_02	Nguồn lệnh RUN
01	Control terminal
02	Phím RUN trên keypad/digital operator

Nếu muốn vận hành trực tiếp trên mặt biến tần thì đặt A_02 = 02. Nếu PLC, công tắc hoặc relay bên ngoài điều khiển RUN thì đặt A_02 = 01.  Đây là parameter đầu tiên nên kiểm tra khi gặp hiện tượng “biến tần không nhận RUN”.

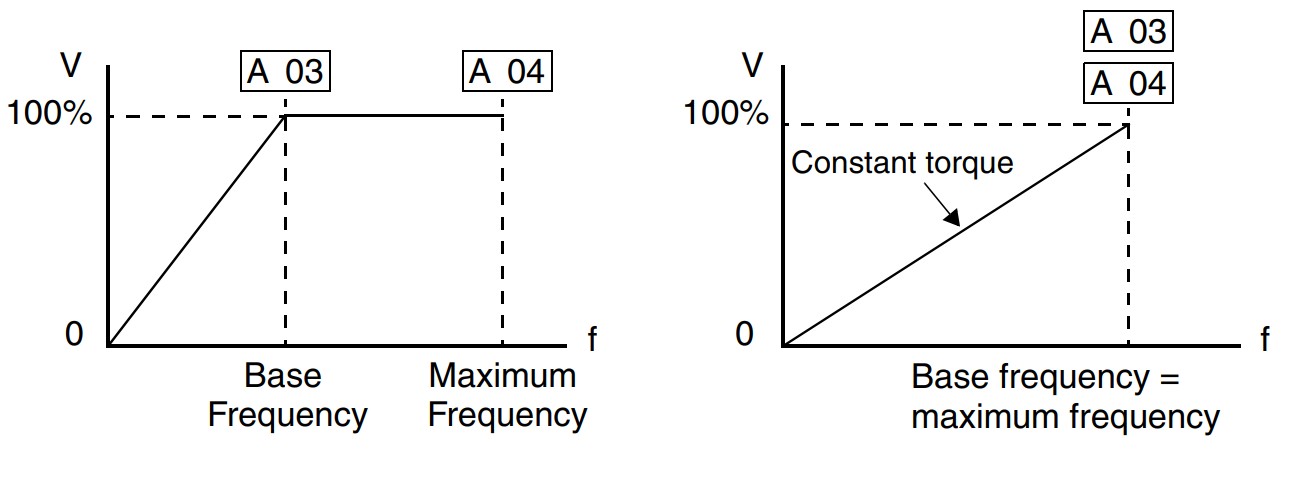

5. Cài tần số, base frequency và maximum frequency

Ba parameter cơ bản gồm:

Parameter	Chức năng
F_01	Tần số đặt
A_03	Base Frequency
A_04	Maximum Frequency

A_03 cần phù hợp với tần số định mức của motor. A_04 đặt tần số tối đa và L100 cho phép cài đến 360 Hz, tuy nhiên điều đó không có nghĩa motor nào cũng có thể chạy tới 360 Hz. Cần phải kiểm tra giới hạn của motor và cơ cấu máy trước khi vận hành ở tần số cao hơn tần số tiêu chuẩn. Việc tăng A_04 tùy ý có thể gây quá tốc motor, hộp số hoặc cơ cấu truyền động.

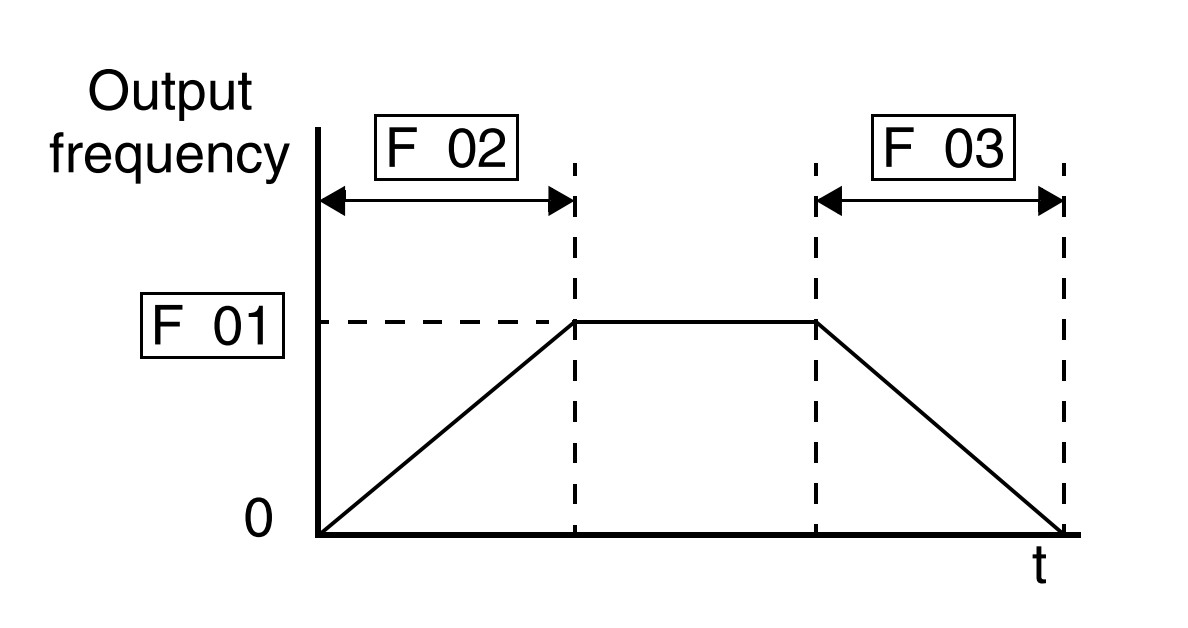

6. Cài thời gian tăng tốc và giảm tốc

Hai parameter chính:

Parameter	Chức năng
F_02	Acceleration Time 1
F_03	Deceleration Time 1

Manual L100 quy định F_02 và F_03 có dải 0,1–3000 giây, giá trị mặc định 10 giây.  Nếu F_02 quá ngắn, dòng tăng tốc có thể tăng cao và dẫn đến E03. Với tải quán tính lớn, nếu F_03 quá ngắn, năng lượng tái sinh có thể làm điện áp DC bus tăng cao và dẫn đến E07.

Vì vậy, thời gian tăng giảm tốc cần lựa chọn theo tải thực tế chứ không nên luôn đặt càng ngắn càng tốt.

V. Cài Đặt Hitachi L100 Theo Từng Phương Pháp Điều Khiển

1. Chạy bằng bàn phím và potentiometer

Đây là phương pháp phù hợp nhất khi chạy thử ban đầu.

Cài A_01 = 00 để lấy tần số từ potentiometer và A_02 = 02 để nhận lệnh RUN từ keypad. Sau đó xoay potentiometer về MIN, nhấn RUN và tăng tốc từ từ.

Trong quá trình chạy nên quan sát D_01, D_02, chiều quay motor, độ rung và tiếng ồn của cơ cấu.

F_04 quy định chiều của lệnh RUN phát ra từ keypad. Tham số này không thay đổi tác dụng riêng của input FW và RV.

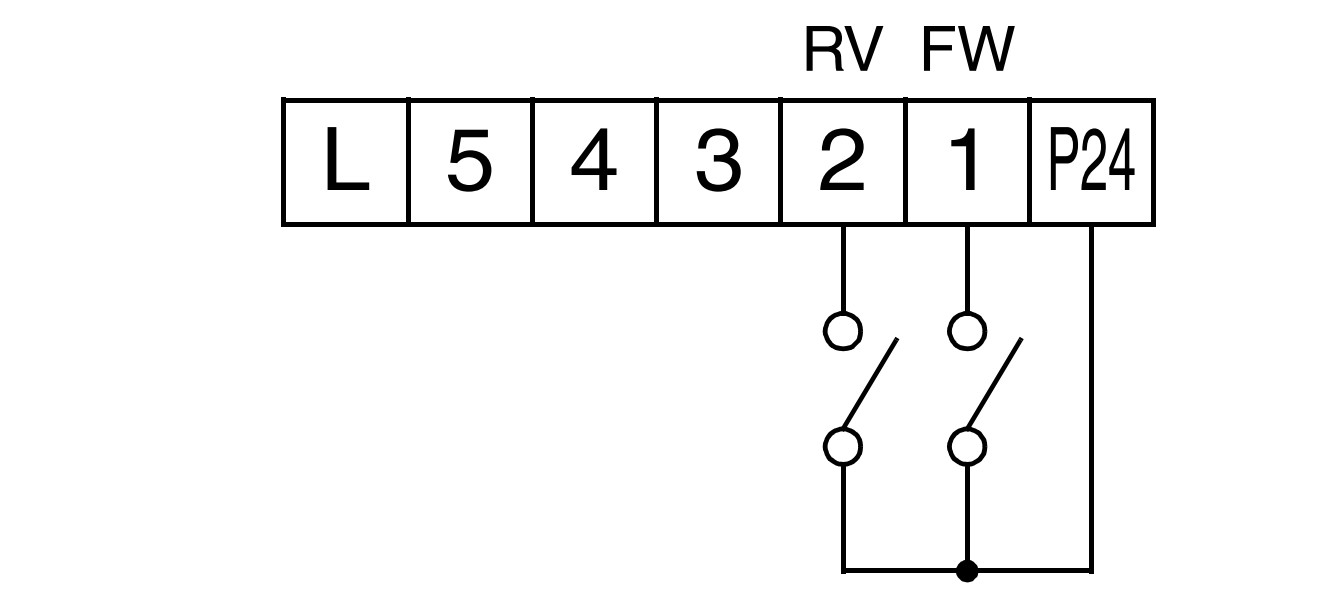

2. RUN/STOP bằng terminal hoặc PLC

Nếu muốn PLC, relay hoặc nút nhấn ngoài điều khiển biến tần, đặt: A_02 = 01 – Control Terminal

Các terminal 1–5 được cấu hình qua C_01 đến C_05. Chức năng FW có option code 00 và RV là option code 01. Khi FW ON, motor chạy thuận; khi FW OFF, biến tần dừng. RV hoạt động tương tự với chiều nghịch. Nếu FW và RV cùng ON, L100 chuyển sang Stop Mode.

Phương án này phù hợp khi PLC chỉ cần điều khiển trạng thái chạy/dừng mà không cần điều khiển tần số bằng analog.

3. Điều chỉnh tốc độ bằng biến trở ngoài 0–10V

Biến trở ngoài sử dụng:

• H – nguồn tham chiếu 10V
• O – tín hiệu điện áp
• L – common

Đồng thời cài: A_01 = 01

Manual khuyến nghị biến trở khoảng 1–2 kΩ, 2W. Terminal H cung cấp điện áp tham chiếu, chân giữa của biến trở đưa về O và đầu còn lại nối L.

Nhóm parameter A_11 đến A_15 dùng để scale tín hiệu analog. Trong đó A_11 và A_12 xác định tần số tương ứng điểm đầu và cuối, A_13/A_14 xác định vùng input có hiệu lực, còn A_15 quyết định ứng xử khi tín hiệu nằm dưới điểm bắt đầu.  A_16 là bộ lọc tín hiệu tần số ngoài chứ không phải parameter đặt điểm đầu/cuối của đường đặc tính.

4. Điều khiển bằng tín hiệu 4–20mA

Với PLC analog output hoặc transmitter 4–20mA, sử dụng:

• OI – Current Input
• L – Analog Common
• Và cài A_01 = 01.

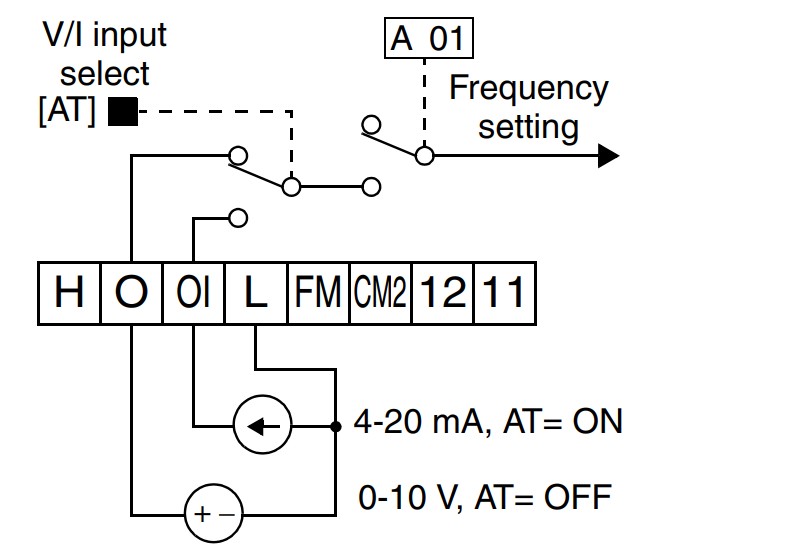

Một điểm rất quan trọng của Hitachi L100 là chức năng AT:

Trạng thái AT	Tín hiệu được chọn
AT = OFF	O – tín hiệu điện áp
AT = ON	OI – tín hiệu dòng

Đầu vào OI có trở kháng khoảng 250 Ω và yêu cầu tín hiệu từ nguồn kiểu sourcing, tức dòng phải đi vào OI rồi trở về L.

Đặc biệt, nếu không gán AT cho bất kỳ intelligent input nào, L100 sẽ sử dụng tổng đại số của cả đầu vào điện áp và dòng khi A_01 = 01. Đây là chi tiết rất dễ bỏ qua khi đấu analog và có thể khiến tần số thực tế không đúng mong muốn.  Vì vậy, khi chỉ muốn dùng 4–20mA nên gán chức năng AT cho một input và đưa AT về trạng thái ON.

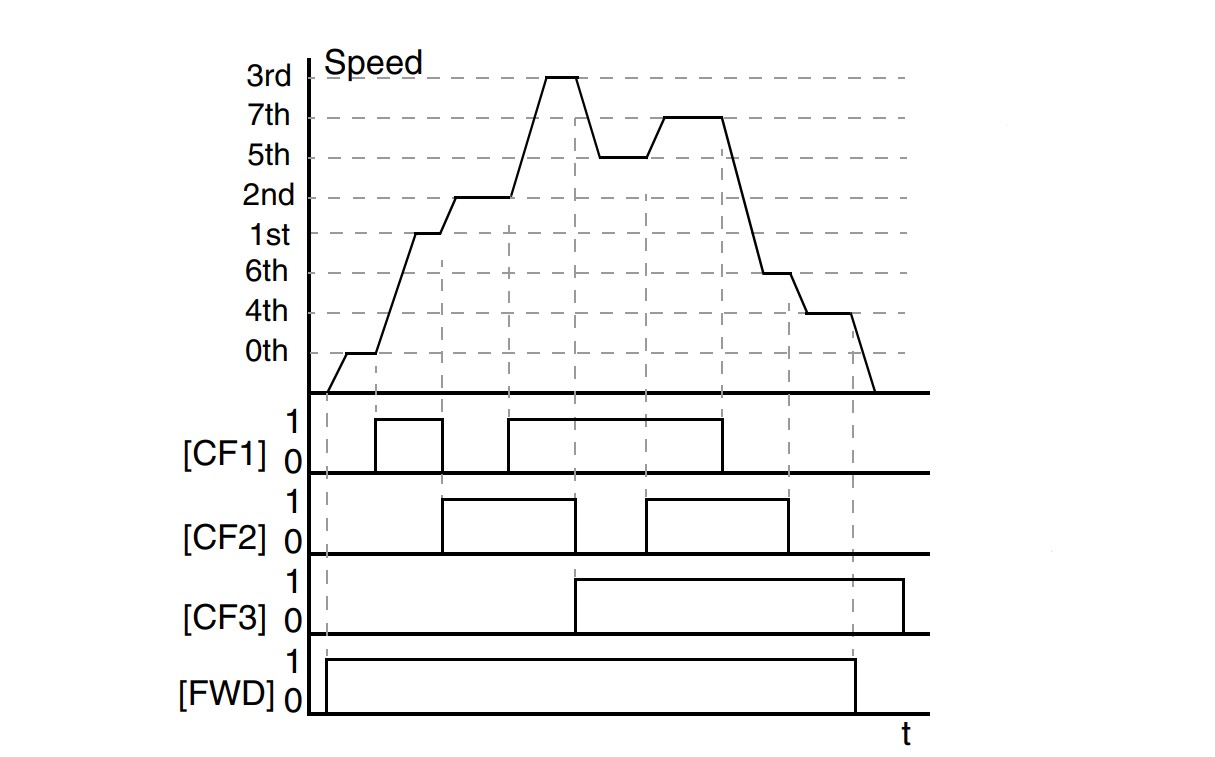

5. Cài nhiều cấp tốc độ

Hitachi L100 hỗ trợ 16 tần số preset, được lưu từ A_20 đến A_35. Các tần số này được lựa chọn bằng tổ hợp input số thông qua CF1, CF2, CF3 và CF4.

Đây là phương án phù hợp với máy chỉ cần các tốc độ cố định, ví dụ 10 Hz, 20 Hz, 30 Hz và 50 Hz. Khi đó PLC không cần module analog mà chỉ cần xuất tín hiệu số theo tổ hợp CF. A_20 là tốc độ đầu tiên, còn A_21 đến A_35 cung cấp thêm 15 tốc độ, tạo thành tổng cộng 16 mức. Hitachi-L100-InstructionManual

VI. Một Số Chức Năng Nâng Cao Của Hitachi L100

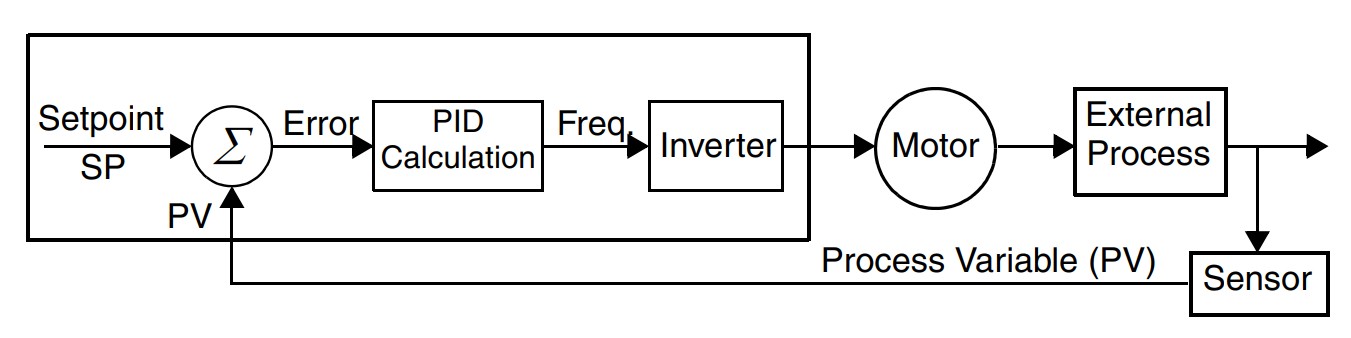

1. Điều khiển PID

Hitachi L100 tích hợp bộ điều khiển PID, có thể dùng cho những hệ thống như bơm giữ áp suất, quạt điều chỉnh lưu lượng hoặc các quá trình cần duy trì một đại lượng phản hồi.

Để bật PID: A_71 = 01

Khi PID được kích hoạt, L100 sử dụng giá trị đặt làm setpoint và đọc tín hiệu phản hồi từ input analog để tính toán tần số đầu ra cần thiết. L100 cho phép feedback lấy từ O hoặc OI.

Các parameter chính gồm:

Parameter	Chức năng
A_71	Bật/tắt PID
A_72	Proportional Gain
A_73	Integral Time Constant
A_74	Derivative Time Constant
A_75	PV Scale
A_76	Chọn nguồn Process Variable

Trong đó A_76 = 00 lấy feedback từ OI và A_76 = 01 lấy feedback từ O. Khi tuning PID nên thay đổi thông số từng bước và quan sát quá trình thay vì điều chỉnh mạnh đồng thời cả P, I và D.

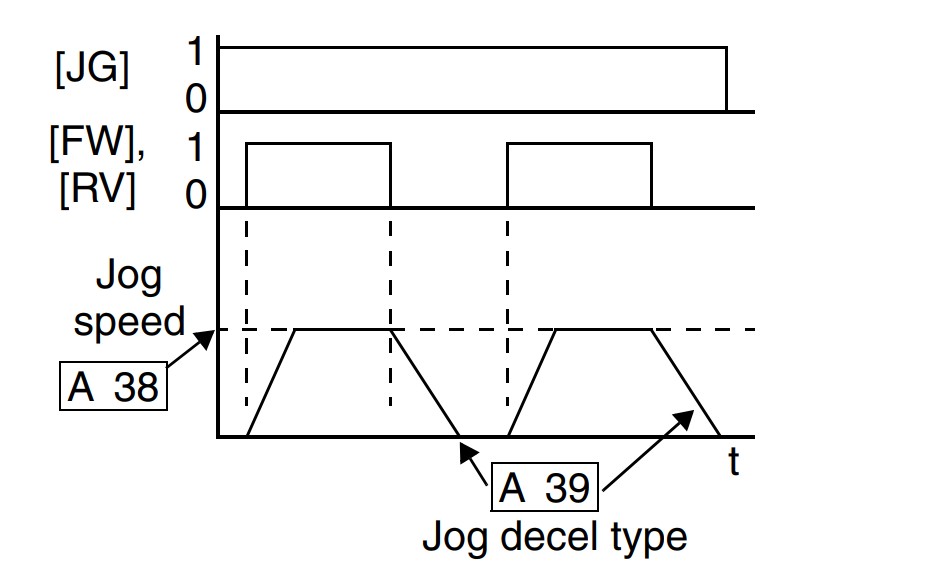

2. Chế độ Jog

L100 có chức năng Jog để chạy motor ở tốc độ thấp khi căn chỉnh cơ khí hoặc đưa máy tới vị trí mong muốn. A_38 đặt tần số Jog, còn A_39 lựa chọn phương án dừng.

Manual giới hạn vùng Jog dưới 10 Hz và cho biết khi Jog bắt đầu, biến tần không sử dụng ramp tăng tốc thông thường. Vì vậy, tần số Jog quá cao có thể làm tăng nguy cơ quá dòng.  A_39 có thể lựa chọn dừng tự do, giảm tốc thông thường hoặc DC braking.

3. Truyền thông trên Hitachi L100

Manual L100 ghi rõ biến tần có giao diện RS-422 tích hợp, phục vụ cấu hình từ PC và kết nối với các module fieldbus bên ngoài.

Do đó, không nên ghi “Hitachi L100 tích hợp Modbus RTU” nếu chỉ dựa trên manual tiêu chuẩn này. Nếu hệ thống thực tế giao tiếp qua mạng công nghiệp, cần xác định thêm remote operator, adapter hoặc module truyền thông đang được sử dụng.

VII. Bảng Mã Lỗi Biến Tần Hitachi L100 Thường Gặp

Hitachi L100 lưu các sự kiện trip để người dùng có thể kiểm tra nguyên nhân thay vì chỉ reset biến tần. Một số mã lỗi chính gồm:9

Mã lỗi	Ý nghĩa	Hướng kiểm tra
E01	Quá dòng khi chạy ổn định	Kiểm tra tải, motor kẹt, chập đầu ra
E02	Quá dòng khi giảm tốc	Tăng F_03, kiểm tra quán tính
E03	Quá dòng khi tăng tốc	Tăng F_02, kiểm tra tải
E04	Quá dòng ở điều kiện khác	Kiểm tra motor và dây dẫn
E05	Electronic Overload	Kiểm tra tải và B_12
E07	Quá áp DC bus	Kiểm tra giảm tốc, tải tái sinh
E08	EEPROM Error	Kiểm tra parameter, nhiễu, nhiệt độ
E09	Under-voltage	Kiểm tra nguồn điện
E11 / E22	CPU Error	Kiểm tra phần cứng và nhiễu
E12	External Trip	Kiểm tra input EXT
E13	USP	Có lệnh RUN khi cấp lại nguồn
E14	Ground Fault	Kiểm tra motor, cáp và cách điện
E15	Input Over-voltage	Kiểm tra điện áp nguồn
E21	Inverter Thermal Trip	Kiểm tra nhiệt độ và tản nhiệt
E35	Thermistor	Kiểm tra motor hoặc thermistor

Không nên xử lý các lỗi bằng cách nhấn RESET liên tục.

Nếu biến tần Hitachi L100 không chạy, không nhận lệnh RUN, không điều chỉnh được tốc độ, thường xuyên báo quá dòng, quá áp hoặc cần cài đặt lại theo hệ thống thực tế, bạn có thể liên hệ Tự động hóa Toàn Cầu để được hỗ trợ kiểm tra, cài đặt và xử lý.
