Để hệ thống hoạt động ổn định, việc cài đặt biến tần Inovance MD630 không chỉ dừng lại ở nhập tần số chạy. Người sử dụng cần đấu nối đúng mạch động lực, khai báo chính xác thông số động cơ, lựa chọn chế độ điều khiển, nguồn lệnh chạy và nguồn đặt tần số phù hợp với từng ứng dụng.

Trong bài viết dưới đây, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách sử dụng và cài đặt MD630 từ cơ bản đến nâng cao, giúp kỹ thuật viên có thể nhanh chóng chạy thử biến tần bằng bàn phím, công tắc ngoài, chiết áp, tín hiệu analog hoặc truyền thông Modbus.

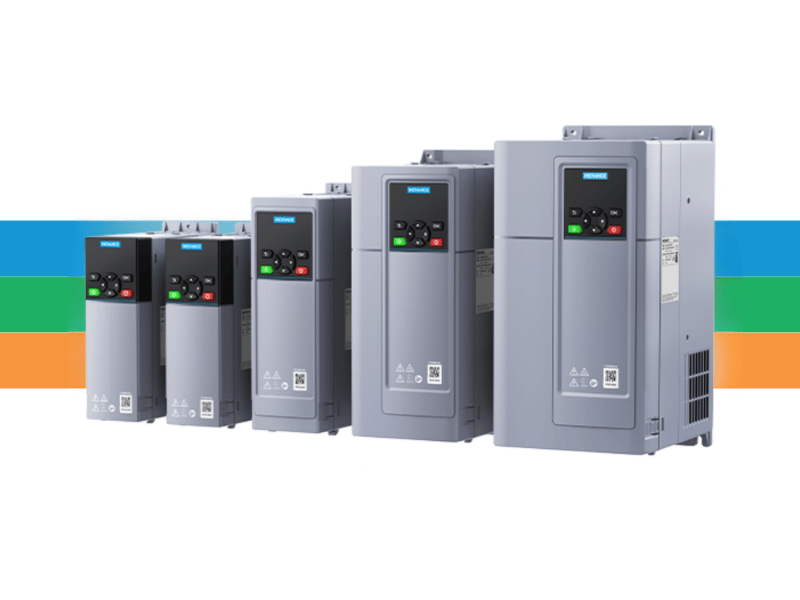

I. Tổng Quan Về Biến Tần Inovance MD630

MD630 thuộc nhóm biến tần đa năng của Inovance, được phát triển cho nhiều dạng tải công nghiệp khác nhau. Dòng biến tần này sử dụng nguồn vào 3 pha 380–480 V, với dải công suất rộng: từ 0,37–90 kW đối với model G-type có khả năng quá tải 150% và từ 0,75–110 kW đối với model P-type có khả năng quá tải 110%. Nhờ dải công suất lớn, MD630 có thể đáp ứng từ các hệ truyền động công suất nhỏ đến nhiều ứng dụng công nghiệp tải nặng

Về khả năng điều khiển động cơ, MD630 hỗ trợ nhiều phương pháp gồm V/F, SVC (Sensorless Vector Control) và FVC (Feedback Vector Control). Người dùng có thể lựa chọn chế độ phù hợp tùy theo yêu cầu của tải: V/F cho các ứng dụng cơ bản, SVC khi cần khả năng điều khiển tốc độ và mô-men tốt mà không sử dụng encoder, hoặc FVC cho các hệ thống yêu cầu độ chính xác và đáp ứng động cao.

MD630 cũng được trang bị hệ thống I/O khá linh hoạt với các ngõ vào số DI, ngõ vào analog AI, ngõ ra relay, transistor và analog, thuận tiện khi kết nối với công tắc, nút nhấn, chiết áp, cảm biến, PLC hoặc bộ điều khiển bên ngoài. Ngoài ra, dòng biến tần này hỗ trợ chức năng STO (Safe Torque Off), giúp tăng mức độ an toàn cho hệ thống máy.

Về truyền thông, MD630S-INT hỗ trợ Modbus-RTU qua RS485, trong khi MD630N-INT được tích hợp hai cổng Ethernet công nghiệp và hỗ trợ các giao thức như PROFINET, EtherCAT, EtherNet/IP và Modbus TCP. Khả năng kết nối đa dạng giúp MD630 thuận tiện tích hợp vào PLC, HMI và các hệ thống tự động hóa hiện đại.

Nhìn chung, với dải công suất rộng, nhiều chế độ điều khiển động cơ, I/O linh hoạt và khả năng truyền thông đa dạng, Inovance MD630 là một lựa chọn phù hợp cho cả những ứng dụng điều khiển tốc độ cơ bản lẫn các hệ thống truyền động công nghiệp yêu cầu hiệu suất và độ chính xác cao.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Inovance MD630

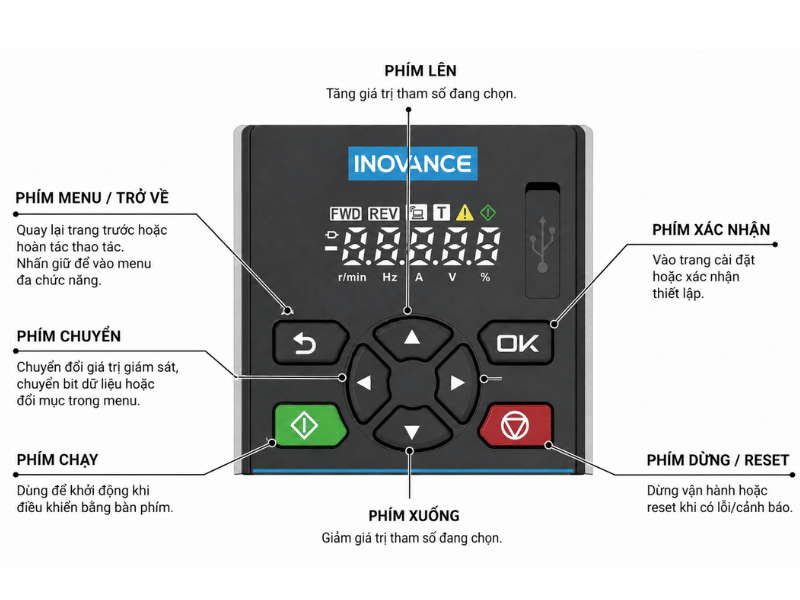

Bàn phím tiêu chuẩn của MD630 sử dụng màn hình LED kết hợp hệ thống phím điều khiển. Người dùng có thể xem trạng thái biến tần, thay đổi tham số, theo dõi dữ liệu vận hành và kiểm tra mã lỗi trực tiếp trên bàn phím.

1. Các chức năng chính của bàn phím MD630

Trong quá trình cài đặt biến tần Inovance MD630, bàn phím được sử dụng để:

• Truy cập các nhóm tham số.
• Di chuyển giữa các chữ số bằng phím trái/phải.
• Tăng hoặc giảm giá trị bằng phím lên/xuống.
• Xác nhận và lưu giá trị vừa thay đổi.
• Khởi động hoặc dừng biến tần khi nguồn lệnh được đặt từ bàn phím.
• Theo dõi dữ liệu vận hành.
• Xem mã lỗi khi biến tần xảy ra sự cố.

Khi biến tần đang chạy, MD630 mặc định có thể theo dõi năm thông số quan trọng gồm tần số vận hành, tần số đặt, điện áp DC bus, điện áp đầu ra và dòng điện đầu ra. Người sử dụng có thể thay đổi các đại lượng cần theo dõi thông qua A6-03 và A6-04.

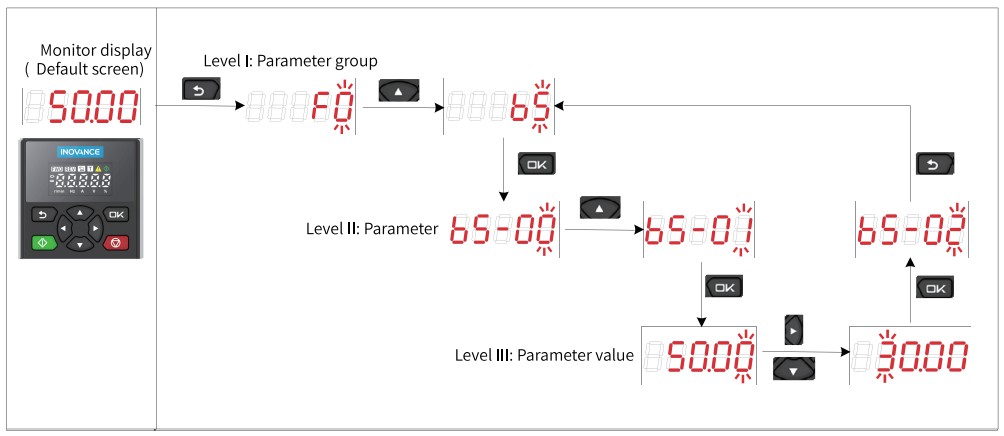

2. Cách thay đổi một tham số

Quy trình chung khi chỉnh thông số MD630 như sau:

1. Truy cập menu tham số trên bàn phím.
2. Chọn nhóm tham số cần cài đặt, ví dụ F0, F1, b5 hoặc E0.
3. Chọn đúng mã tham số.
4. Truy cập giá trị hiện tại.
5. Dùng phím lên/xuống và trái/phải để thay đổi giá trị.
6. Xác nhận để lưu cài đặt.
7. Quay về màn hình giám sát vận hành.

Nếu một tham số không thể chỉnh sửa, cần kiểm tra trạng thái chạy/dừng của biến tần, cấp độ truy cập tham số và chức năng bảo vệ ghi tham số. MD630 có tham số A0-44 cho phép khóa quyền thay đổi thông số; khi A0-44 = 1, hầu hết tham số của biến tần sẽ không thể chỉnh sửa.

III. Sơ Đồ Đấu Dây Biến Tần Inovance MD630

Tải manual biến tần Inovance MD630: TẠI ĐÂY

Đấu dây chính xác là bước quan trọng nhất trước khi tiến hành cài đặt tham số. Sai vị trí nguồn vào và đầu ra động cơ có thể gây hư hỏng tầng công suất của biến tần.

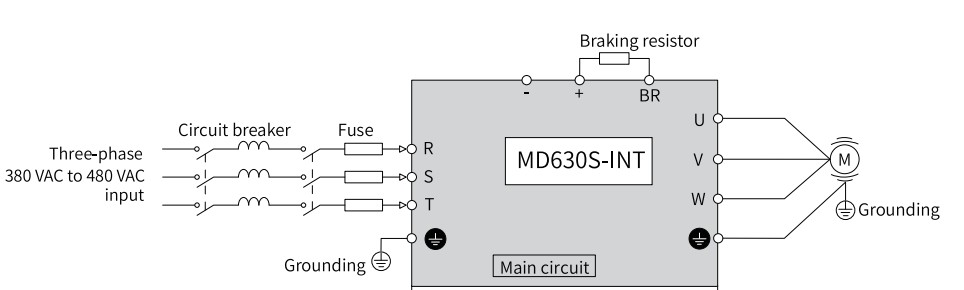

1. Đấu nguồn vào và động cơ

Các terminal mạch động lực chính của MD630 gồm:

Terminal	Chức năng
R, S, T	Nguồn điện xoay chiều ba pha đầu vào
U, V, W	Đầu ra ba pha kết nối động cơ
BR, +	Kết nối điện trở hãm
+, –	Cực dương và âm của DC bus
PE	Tiếp địa bảo vệ

Nguồn ba pha được kết nối vào R, S, T, trong khi động cơ ba pha được đấu vào U, V, W. Nếu sử dụng điện trở hãm ngoài, điện trở được nối vào hai cọc BR và +. Không được đưa trực tiếp nguồn điện lưới vào U, V, W. Đồng thời, biến tần và vỏ động cơ cần được nối đất đúng kỹ thuật.

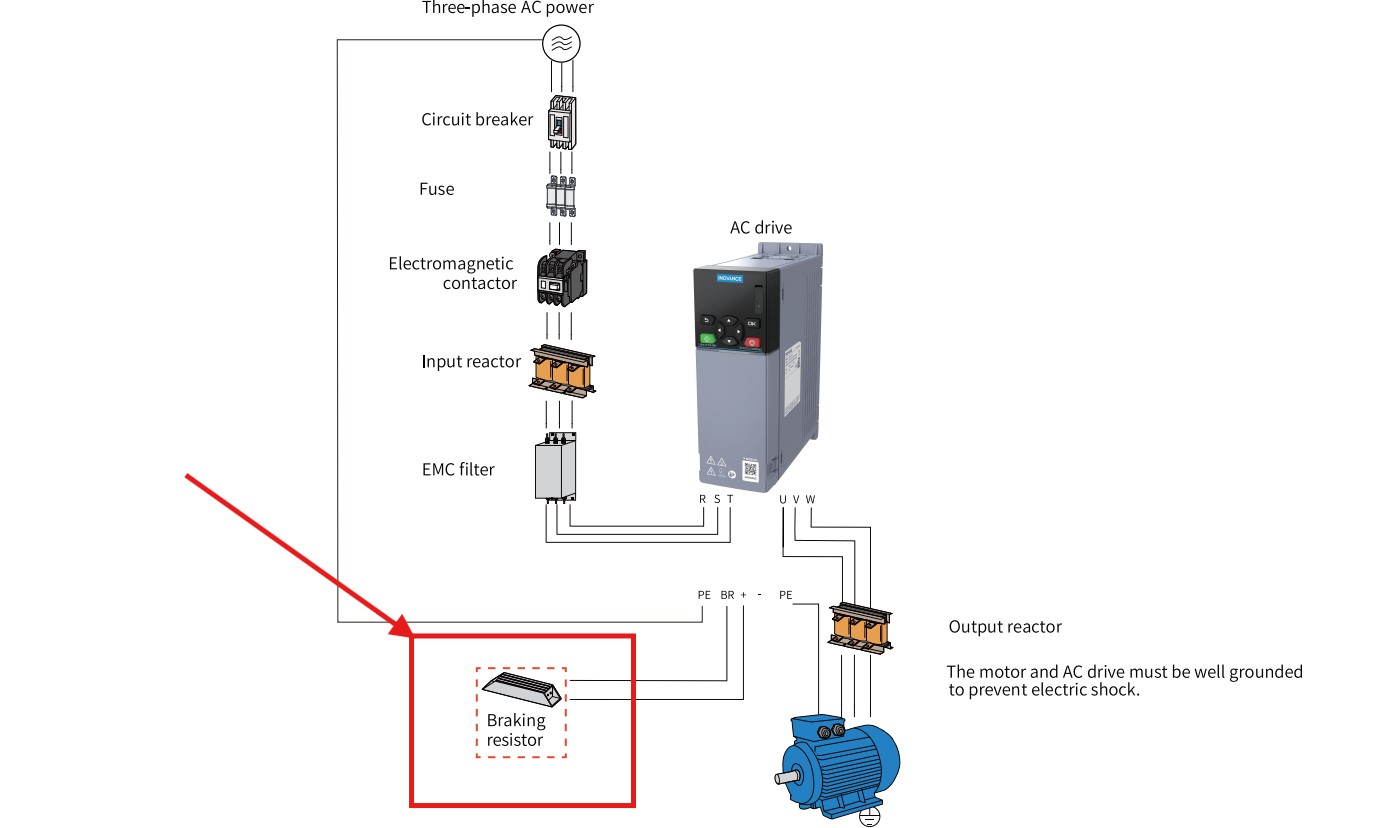

2. Đấu điện trở hãm

Điện trở hãm có nhiệm vụ tiêu tán năng lượng tái sinh sinh ra trong quá trình động cơ giảm tốc. Những model có ký tự B trong mã sản phẩm được tích hợp bộ hãm; khi đó có thể đấu điện trở ngoài vào terminal BR và +.

Điện trở hãm thường cần thiết khi:

• Tải có quán tính lớn.
• Máy cần giảm tốc nhanh.
• Động cơ tăng giảm tốc thường xuyên.
• Tải có xu hướng kéo động cơ phát điện ngược.
• Biến tần thường xuất hiện quá áp DC bus khi giảm tốc.

Cần lựa chọn đúng giá trị điện trở và công suất theo model biến tần, không tự ý sử dụng điện trở có trị số thấp hơn mức nhà sản xuất cho phép.

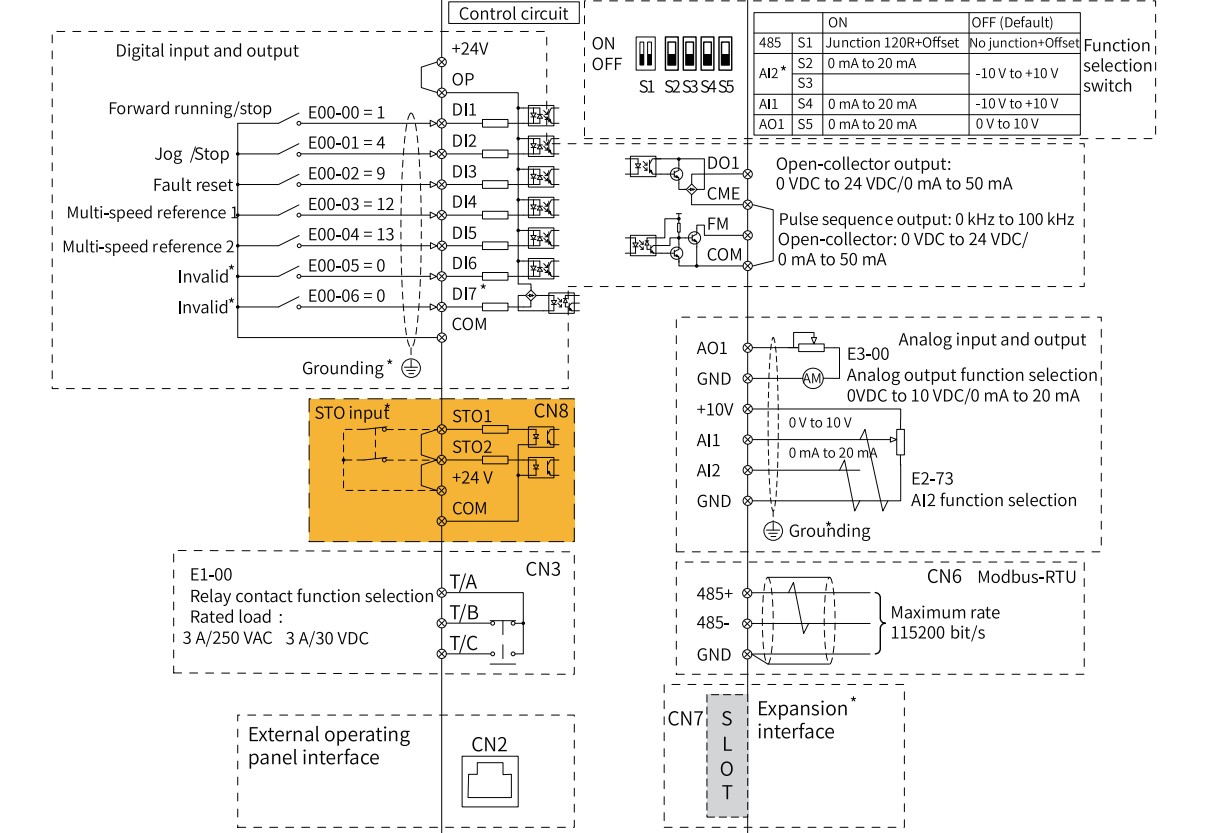

3. Các terminal điều khiển thường dùng

Đối với phiên bản MD630S-INT, các ngõ điều khiển tiêu biểu gồm:

Terminal	Chức năng
DI1–DI7	Ngõ vào số đa chức năng
COM	Chân chung tín hiệu số
AI1, AI2	Ngõ vào analog
+10V	Nguồn 10 V cho chiết áp ngoài
GND	Chân tham chiếu tín hiệu analog
DO1	Ngõ ra transistor
AO1	Ngõ ra analog
T/A	Chân chung relay
T/B	Relay thường đóng
T/C	Relay thường mở
485+, 485-	Truyền thông RS485
STO1, STO2	Ngõ vào an toàn STO

AI1 có thể nhận -10 đến +10 V hoặc 0–20 mA, lựa chọn bằng DIP switch. Nguồn +10 V của biến tần được thiết kế để cấp cho chiết áp ngoài có điện trở từ 1–5 kΩ.

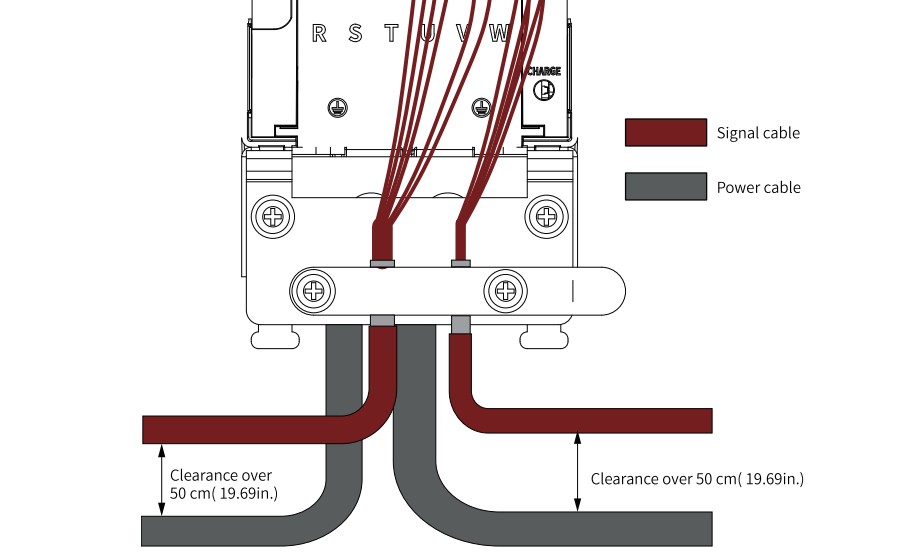

4. Lưu ý chống nhiễu

Dây analog, RS485 và dây tín hiệu điều khiển không nên đi chung với dây động lực. Manual khuyến nghị dây tín hiệu và các dây có dòng điện lớn như dây nguồn, dây motor và dây điện trở hãm nên đi theo tuyến riêng, khoảng cách tối thiểu khoảng 50 cm khi có điều kiện.

Đối với tín hiệu analog, nên sử dụng cáp xoắn đôi có shield nhằm hạn chế nhiễu.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Inovance MD630

1. Kiểm tra trước khi cấp nguồn

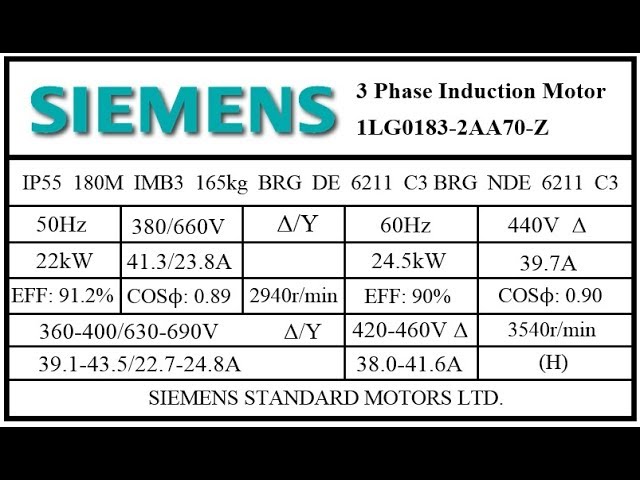

Trước khi cài đặt, cần thu thập đầy đủ thông tin trên nhãn động cơ:

• Loại động cơ.
• Công suất định mức.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Tốc độ định mức.
• Kiểu đấu sao hoặc tam giác.

Đồng thời cần đối chiếu công suất, điện áp và dòng điện của biến tần với động cơ. Dữ liệu trên nhãn motor là cơ sở quan trọng để thực hiện auto-tuning thành công; kiểu đấu Y/Δ không đúng cũng có thể gây mô-men thấp và dòng điện cao.

2. Khôi phục cài đặt gốc

Tham số A0-00 được dùng để khởi tạo lại tham số:

A0-00	Chức năng
0	Không thao tác
1	Khôi phục mặc định, không xóa thông số motor
2	Xóa dữ liệu ghi nhận
3	Khôi phục mặc định bao gồm thông số motor
4	Sao lưu bộ tham số hiện tại
501	Khôi phục bộ tham số người dùng đã sao lưu

Nếu biến tần đã được cài trước đó nhưng vẫn muốn giữ thông số motor, có thể sử dụng A0-00 = 1. Nếu muốn cấu hình hoàn toàn lại từ đầu, sử dụng A0-00 = 3. Sau khi hoàn tất, A0-00 tự động trở về 0.

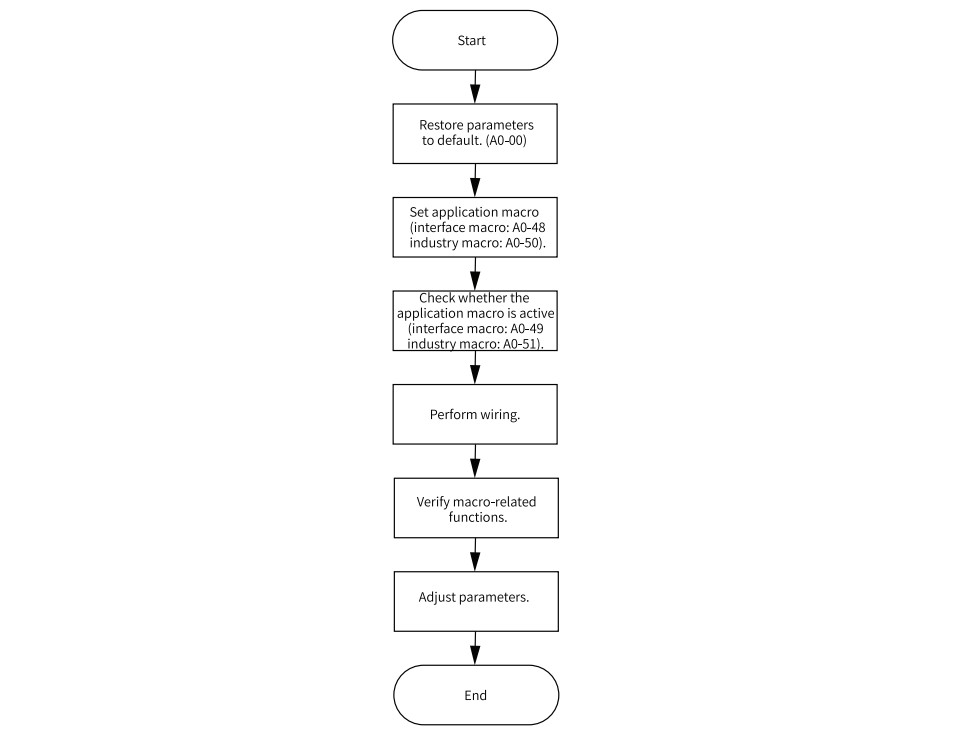

3. Sử dụng Quick Commissioning Macro

MD630 có macro cài đặt nhanh rất thuận tiện cho quá trình chạy thử ban đầu.

Cài: A0-48 = 101

Macro 101 sẽ tự động cấu hình biến tần sang:

• F0-01 = 2: V/F.
• Nguồn lệnh chạy: bàn phím.
• Nguồn tần số: giá trị số.
• Tần số ban đầu: 5 Hz.
• Thời gian tăng tốc: 20 giây.
• Thời gian giảm tốc: 20 giây.

Macro này không yêu cầu đấu thêm terminal điều khiển, rất phù hợp để kiểm tra chiều quay, dòng điện và tình trạng cơ khí của động cơ trước khi cấu hình chế độ vận hành chính thức.

4. Nhập thông số động cơ

Các tham số cơ bản cần nhập gồm:

Tham số	Nội dung
F1-00	Loại động cơ
F1-01	Công suất định mức
F1-03	Điện áp định mức
F1-04	Dòng điện định mức
F1-06	Tần số định mức
F1-07	Tốc độ định mức
F1-10	Tần số motor tối đa
F1-11	Tần số motor tối thiểu

Đối với động cơ không đồng bộ thông thường, cài F1-00 = 0. Các thông số còn lại phải được lấy trực tiếp từ nhãn động cơ, không nên sao chép thông số của một động cơ khác có công suất gần tương đương.

5. Chọn chế độ điều khiển

Cài F0-01:

• F0-01 = 0: SVC.
• F0-01 = 1: FVC.
• F0-01 = 2: V/F.

Với quạt, bơm và tải cơ bản, V/F thường dễ commissioning nhất. Với máy cần mô-men tốt, độ ổn định tốc độ cao và sử dụng một biến tần cho một động cơ, SVC phù hợp hơn. FVC chỉ nên lựa chọn khi hệ thống có encoder và card phản hồi phù hợp.

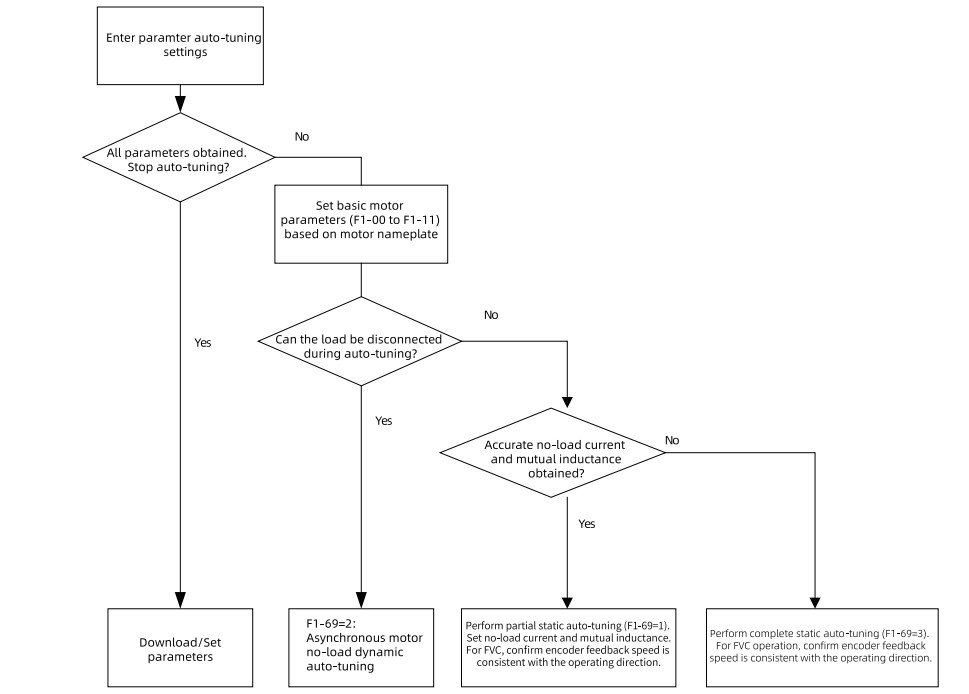

6. Auto-tuning động cơ

Tham số F1-69, tương đương C2-00, được sử dụng để lựa chọn phương pháp nhận dạng động cơ.

Đối với động cơ không đồng bộ:

F1-69	Chế độ auto-tuning
0	Không thực hiện
1	Auto-tuning tĩnh một phần
2	Auto-tuning động
3	Auto-tuning tĩnh hoàn chỉnh

Nếu động cơ có thể quay tự do, nhà sản xuất khuyến nghị F1-69 = 2 để đạt chất lượng điều khiển tốt nhất. Nếu motor không thể tách khỏi tải hoặc không thể quay trong quá trình tuning, có thể lựa chọn phương pháp tĩnh phù hợp.

Manual cũng khuyến nghị ở lần commissioning đầu tiên, nếu động cơ không đồng bộ có thể quay ở trạng thái gần như không tải thì nên ưu tiên auto-tuning động.

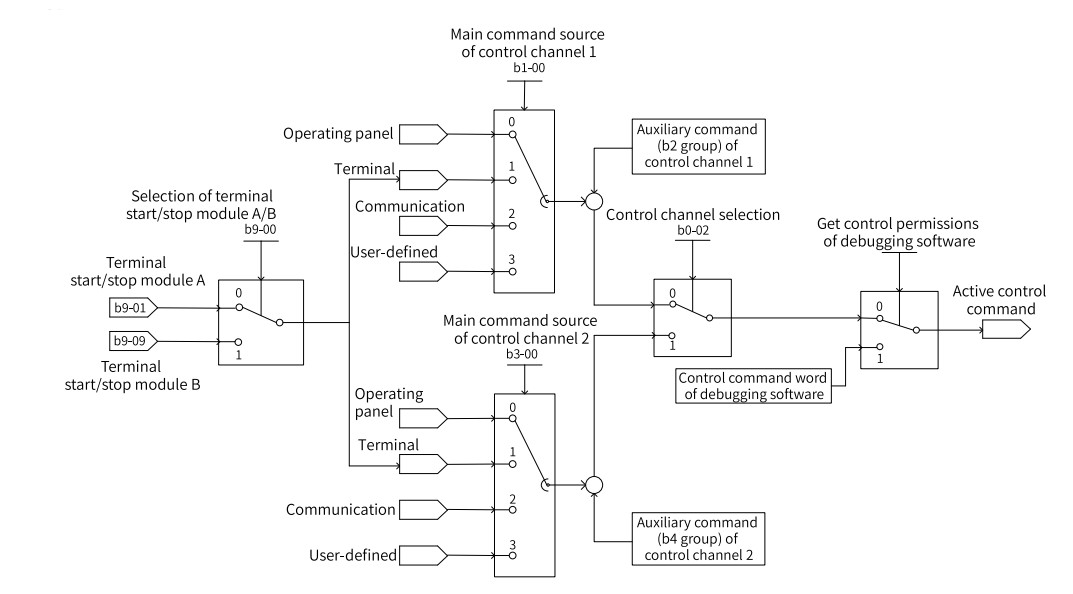

7. Chọn nguồn lệnh chạy

Tham số F0-03, tương đương b1-00, lựa chọn nguồn phát lệnh chạy/dừng:

F0-03	Nguồn lệnh
0	Bàn phím
1	Terminal
2	Truyền thông
3	Custom

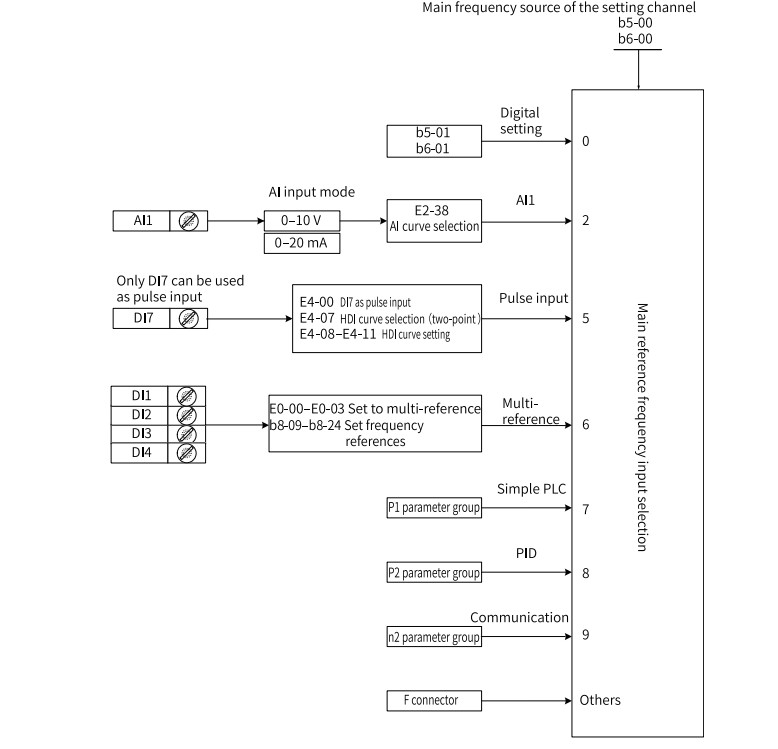

8. Chọn nguồn đặt tần số

Tham số b5-00 được sử dụng để lựa chọn nguồn tần số:

b5-00	Nguồn đặt tần số
0	Giá trị số tại b5-01
2	AI1
3	AI2
5	Tín hiệu xung HDI, trên model hỗ trợ
6	Multi-reference
7	Simple PLC
8	PID
9	Truyền thông

9. Cài thời gian tăng giảm tốc

Hai tham số thường dùng là:

• b7-04: Thời gian tăng tốc.
• b7-05: Thời gian giảm tốc.

Không nên cài thời gian tăng hoặc giảm tốc quá ngắn khi chưa đánh giá tải thực tế. Tăng tốc quá nhanh có thể làm dòng điện tăng mạnh; giảm tốc quá nhanh ở tải quán tính lớn có thể khiến năng lượng tái sinh làm điện áp DC bus tăng cao.

10. Chạy thử

Lần chạy đầu tiên nên bắt đầu ở tốc độ thấp, chẳng hạn 5–10 Hz:

1. Cho động cơ chạy không tải hoặc tải nhẹ.
2. Kiểm tra chiều quay.
3. Theo dõi dòng đầu ra.
4. Kiểm tra rung, tiếng ồn và nhiệt độ.
5. Dừng động cơ.
6. Sau khi xác nhận hệ thống bình thường mới nâng dần lên tốc độ làm việc.

V. Cài Đặt Inovance MD630 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ bằng bàn phím

Đây là phương pháp nên sử dụng khi chạy thử ban đầu.

Cài đặt cơ bản:

Tham số	Giá trị
F0-03 / b1-00	0 – Operating Panel
b5-00	0 – Giá trị số
b5-01	Tần số mong muốn
b7-04	Thời gian tăng tốc
b7-05	Thời gian giảm tốc

Manual đưa ra ví dụ đặt tần số 10 Hz rồi điều khiển chạy/dừng trực tiếp từ bàn phím khi F0-03 = 0.

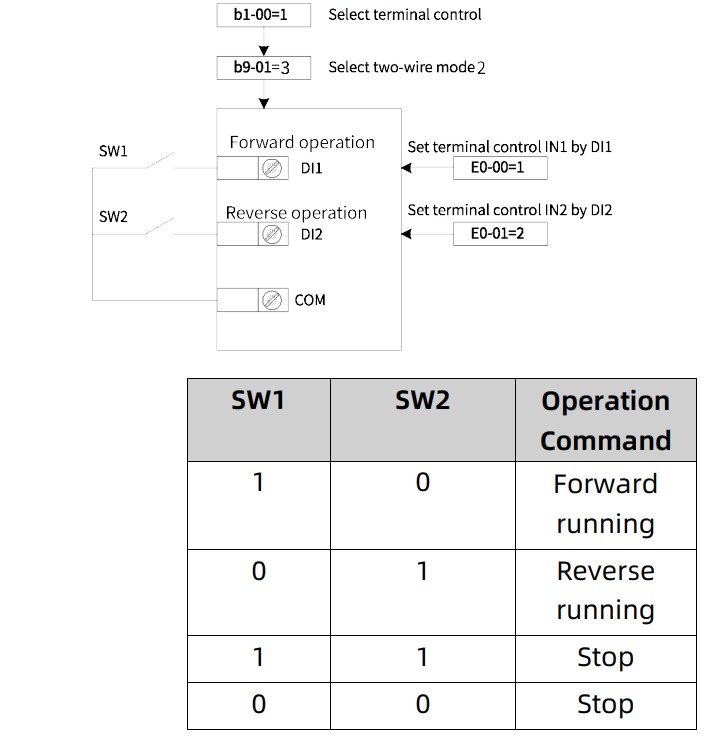

2. Chạy bằng công tắc ngoài

Để nhận lệnh chạy từ terminal: F0-03 = 1

MD630 hỗ trợ nhiều kiểu điều khiển terminal gồm một dây, hai dây mode 1, hai dây mode 2, hai dây mode 3, ba dây mode 1 và ba dây mode 2.

Các tham số quan trọng gồm:

• b9-00: Chọn terminal module A/B.
• b9-01: Chọn phương thức điều khiển module A.
• E0-00: Gán chức năng DI1.
• E0-01: Gán chức năng DI2.

Ví dụ, DI1 và DI2 có thể được cấu hình thành START/STOP hoặc chạy thuận/nghịch tùy chế độ terminal.

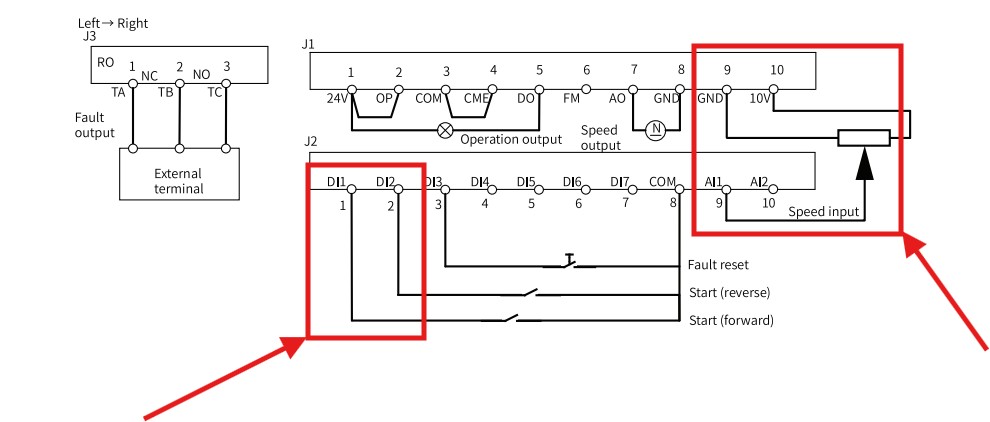

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp

Đây là cấu hình phổ biến với máy sản xuất.

Có thể đặt:

• F0-03 = 1: Nhận lệnh chạy từ terminal.
• b5-00 = 2: Tần số lấy từ AI1.
• AI1 đặt chế độ điện áp.
• Chiết áp đấu vào +10V, AI1 và GND.

MD630 còn có sẵn macro A0-48 = 106 cho phương án analog speed regulation trong chế độ hai dây mode 2. Khi đó:

• DI1 đóng, DI2 mở: chạy thuận.
• DI1 mở, DI2 đóng: chạy nghịch.
• AI1 đặt tần số.
• DI3 dùng reset lỗi.
• RO xuất trạng thái lỗi.
• DO xuất trạng thái chạy.
• AO xuất thông tin tốc độ động cơ.

Sử dụng macro giúp giảm đáng kể số tham số phải cấu hình thủ công.

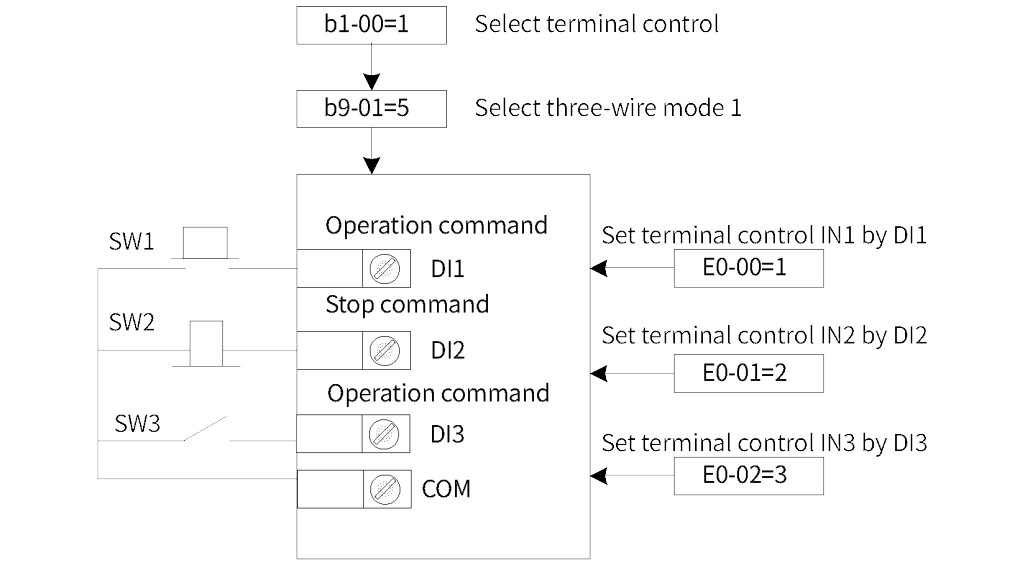

4. Điều khiển bằng nút nhấn ba dây

Chế độ ba dây phù hợp với tủ điện sử dụng nút START/STOP dạng nhấn nhả.

MD630 hỗ trợ cả ba dây mode 1 và mode 2. Chẳng hạn macro 110 sử dụng:

• DI1: tín hiệu cạnh lên để chạy thuận.
• DI2: tín hiệu cạnh lên để chạy nghịch.
• DI4: cho phép chạy; khi DI4 mở, biến tần dừng.
• AI1: đặt tần số.
• DI3: reset lỗi.

Khi thiết kế mạch nút nhấn, cần đặc biệt chú ý logic của nút STOP và mạch an toàn để máy luôn dừng đúng trạng thái mong muốn.



5. Cài nhiều cấp tốc độ

MD630 có chức năng Multi-reference, phù hợp với máy chỉ cần một số tốc độ cố định.

Các chức năng DI:

• Giá trị 12: Multi-reference terminal 1.
• Giá trị 13: Multi-reference terminal 2.
• Giá trị 14: Multi-reference terminal 3.
• Giá trị 15: Multi-reference terminal 4.

Bốn tín hiệu chọn cấp cho phép tạo tối đa 16 tổ hợp, tương ứng tối đa 16 mức tần số/reference khác nhau.

Cách này thường được áp dụng cho máy cần tốc độ thấp – trung bình – cao cố định mà không cần sử dụng chiết áp hay tín hiệu analog.

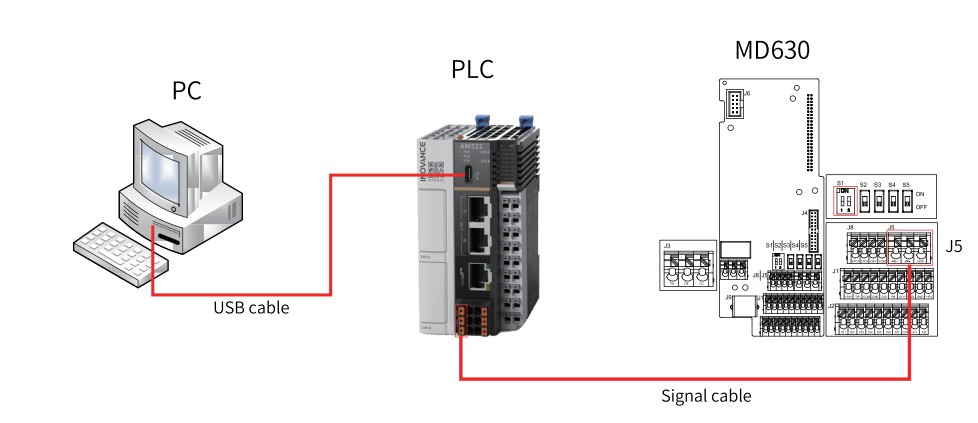

6. Điều khiển Inovance MD630 qua Modbus RTU

Đối với MD630S-INT, có thể giao tiếp với PLC thông qua RS485.

Kết nối:

• 485+ của PLC với 485+ của biến tần.
• 485- với 485-.
• GND truyền thông nối đúng tham chiếu.
• Sử dụng cáp xoắn đôi chống nhiễu.

Các tham số Modbus chính:

Tham số	Chức năng
n2-00	Baud rate
n2-01	Định dạng dữ liệu
n2-02	Địa chỉ slave
n2-04	Thời gian timeout

n2-00 mặc định tương ứng 9600 bps, trong khi n2-02 cho phép đặt địa chỉ Modbus từ 1 đến 247. Baud rate, parity/data format trên PLC và biến tần phải giống nhau.

Nếu muốn cả lệnh chạy và tần số đến từ truyền thông:

• F0-03 = 2: Communication.
• b5-00 = 9: Communication.

Khi cài n2-04 khác 0, nếu biến tần không nhận được dữ liệu trong thời gian quy định thì có thể phát sinh lỗi E160.1 – Modbus-RTU communication timeout.

VI. Bảng Mã Lỗi Biến Tần Inovance MD630 Thường Gặp

MD630 có hệ thống chẩn đoán lỗi khá chi tiết với cả mã lỗi chính và mã lỗi phụ. Một số lỗi phổ biến gồm:

Mã lỗi	Nội dung	Hướng kiểm tra ban đầu
E002.1	Hardware overcurrent	Kiểm tra tải, dây motor, thông số motor và thời gian tăng tốc
E002.2	Software overcurrent	Kiểm tra tải, thông số điều khiển và quá trình tăng/giảm tốc
E005.1	Bus overvoltage	Kiểm tra điện áp nguồn, tải tái sinh và thời gian giảm tốc
E009.1	Bus undervoltage	Kiểm tra nguồn vào, CB, contactor và dây nguồn
E010.1	Drive overload	Kiểm tra tải và công suất lựa chọn của biến tần
E011.1	Motor overload	Kiểm tra tải, dòng motor và thông số nhãn động cơ
E012.1	Input phase loss	Kiểm tra nguồn ba pha đầu vào
E013.1–E013.3	Mất pha U/V/W	Kiểm tra dây U, V, W và cuộn dây motor
E014.1	Drive overtemperature	Kiểm tra thông gió, nhiệt độ môi trường và hệ thống làm mát
E019.1	Motor auto-tuning timeout	Kiểm tra thông số motor, dây motor và điều kiện auto-tuning
E023	Chạm đất đầu ra	Kiểm tra cáp motor và cách điện động cơ
E160.1	Modbus-RTU communication timeout	Kiểm tra RS485, baud rate, data format, slave ID và timeout

Không nên liên tục reset và chạy lại biến tần khi chưa xác định được nguyên nhân, đặc biệt với các lỗi quá dòng, mất pha, chạm đất hoặc quá nhiệt. Quá trình kiểm tra và commissioning cần được thực hiện bởi người có chuyên môn và tuân thủ hướng dẫn an toàn của nhà sản xuất.

Trong trường hợp biến tần Inovance MD630 không hoạt động, thường xuyên báo lỗi hoặc cần tích hợp với PLC, HMI và hệ thống tự động hóa, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra, cài đặt và đưa hệ thống vào vận hành.
