Cách Cài Đặt Biến Tần ABB ACS480 Cho Người Mới

Cài đặt biến tần ABB ACS480 đúng kỹ thuật yêu cầu người dùng thực hiện đồng bộ từ đấu dây nguồn, kết nối động cơ đến nhập dữ liệu motor và lựa chọn nguồn điều khiển. Chỉ cần chọn sai nguồn lệnh chạy hoặc nguồn đặt tần số, biến tần có thể nhận lệnh nhưng động cơ vẫn không quay. Bài viết dưới đây hướng dẫn người mới đấu nối, sử dụng keypad, chạy bằng terminal, điều chỉnh tốc độ bằng biến trở và kết nối Modbus RTU.

I. Tổng Quan Về Cài Đặt Biến Tần ABB ACS480

1. Phạm vi áp dụng của bài hướng dẫn

ABB ACS480 là dòng biến tần đa dụng, thường được sử dụng cho bơm, quạt, máy nén, băng tải và các cơ cấu máy cần điều chỉnh tốc độ động cơ. Dòng biến tần này hỗ trợ điều khiển bằng keypad, terminal I/O, tín hiệu analog và truyền thông Modbus RTU khi sử dụng module I/O RIIO-01.

Nội dung cài đặt biến tần ABB ACS480 trong bài tập trung vào:

• Đấu nối nguồn và động cơ.
• Nhập thông số trên nhãn động cơ.
• Chạy, dừng bằng keypad.
• Chạy bằng terminal DI1, DI2.
• Điều chỉnh tần số bằng biến trở 1–10 kΩ.
• Điều khiển qua Modbus RTU.
• Cài thời gian tăng tốc, giảm tốc.
• Khôi phục tham số mặc định.

Trước khi thực hiện, cần kiểm tra đầy đủ mã sản phẩm trên nhãn biến tần. ACS480 có nhiều phiên bản điện áp và cấp công suất khác nhau, vì vậy không được đấu nguồn chỉ dựa trên tên series.

2. Lưu ý an toàn trước khi cài đặt

Việc cài đặt biến tần ABB ACS480 phải do người có chuyên môn về điện thực hiện. Trước khi tháo nắp hoặc thay đổi dây dẫn, cần:

• Ngắt hoàn toàn nguồn điện cấp cho biến tần.
• Chờ tối thiểu 5 phút để tụ DC xả điện và kiểm tra chắc chắn không còn điện áp nguy hiểm.
• Đối chiếu điện áp nguồn với nhãn ACS480.
• Không đấu nguồn điện lưới vào các đầu ra U2, V2, W2.
• Không đóng, cắt contactor giữa biến tần và động cơ khi biến tần đang chạy.
• Nối đất PE cho biến tần và động cơ.
• Kiểm tra mạch STO trước khi chạy. Nếu mạch STO đang hở, biến tần không thể tạo mô-men cho động cơ.
• Không đo cách điện trực tiếp biến tần bằng Megohm meter.

II. Hướng Dẫn Đấu Nối Biến Tần ABB ACS480

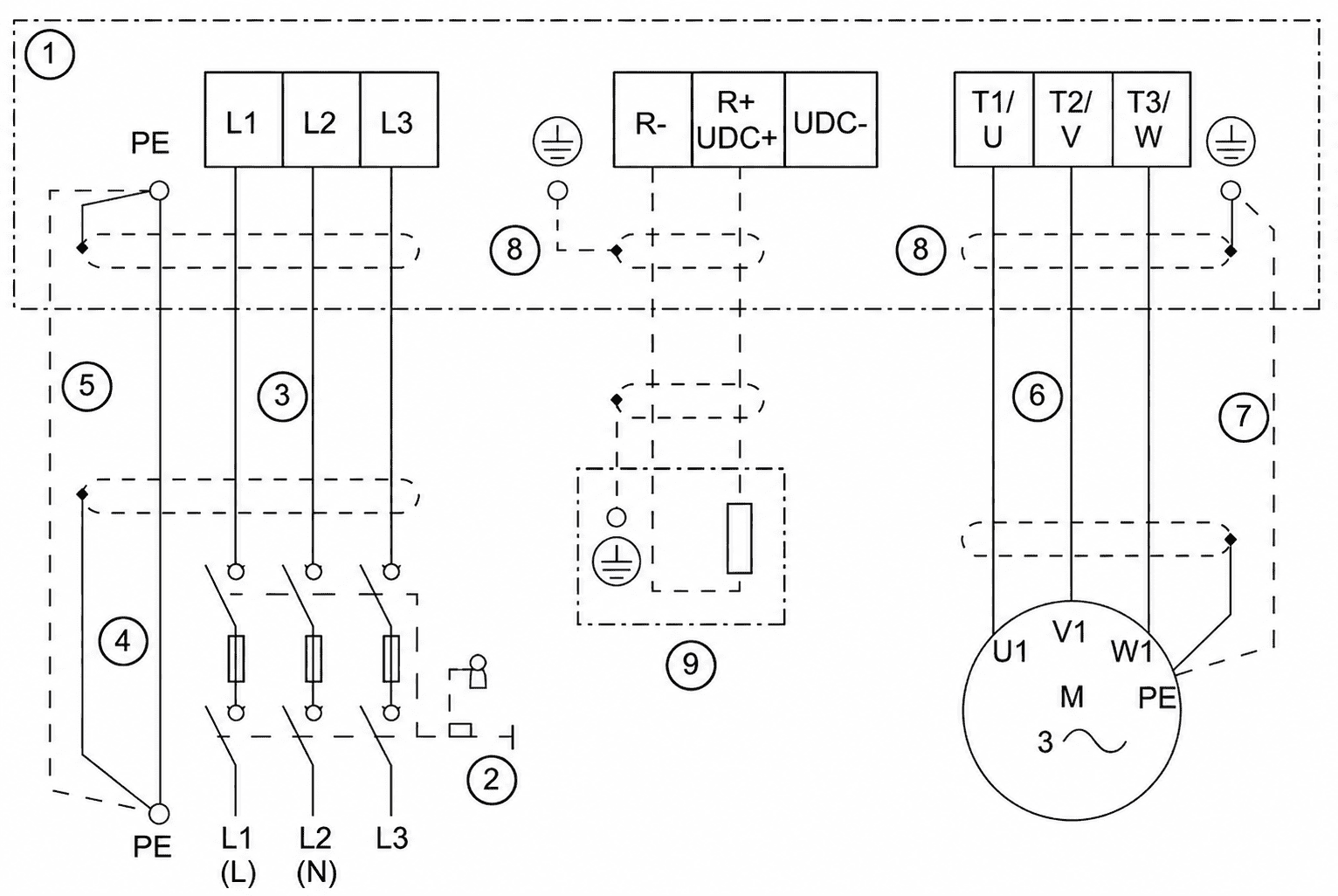

1. Đấu nối mạch động lực

Trên ACS480, các đầu nối động lực cơ bản gồm:

Terminal	Chức năng	Hướng dẫn
U1/L1, V1/L2, W1/L3	Nguồn điện đầu vào	Đấu nguồn theo đúng phiên bản một pha hoặc ba pha
U2/T1, V2/T2, W2/T3	Đầu ra động cơ	Đấu lần lượt đến ba đầu dây U, V, W của motor
PE	Nối đất bảo vệ	Nối với dây PE của nguồn và vỏ động cơ
R− và UDC+/R+	Điện trở hãm	Chỉ đấu khi ứng dụng cần hãm nhanh và đã chọn đúng điện trở
UDC+ và UDC−	DC bus	Không sử dụng trong cách cài đặt cơ bản

Với phiên bản nguồn ba pha, đấu ba dây pha vào L1, L2, L3. Với phiên bản một pha, nguồn được đấu vào L1 và L2 theo sơ đồ của đúng mã sản phẩm. Tuyệt đối không tự suy đoán đầu nguồn khi chưa kiểm tra nhãn và Hardware Manual.

Động cơ được đấu vào U2/T1, V2/T2 và W2/T3. Nếu động cơ quay ngược, dừng biến tần, ngắt nguồn, chờ xả tụ rồi đổi chéo hai trong ba dây động cơ. Không thay đổi dây khi ACS480 đang hoạt động.

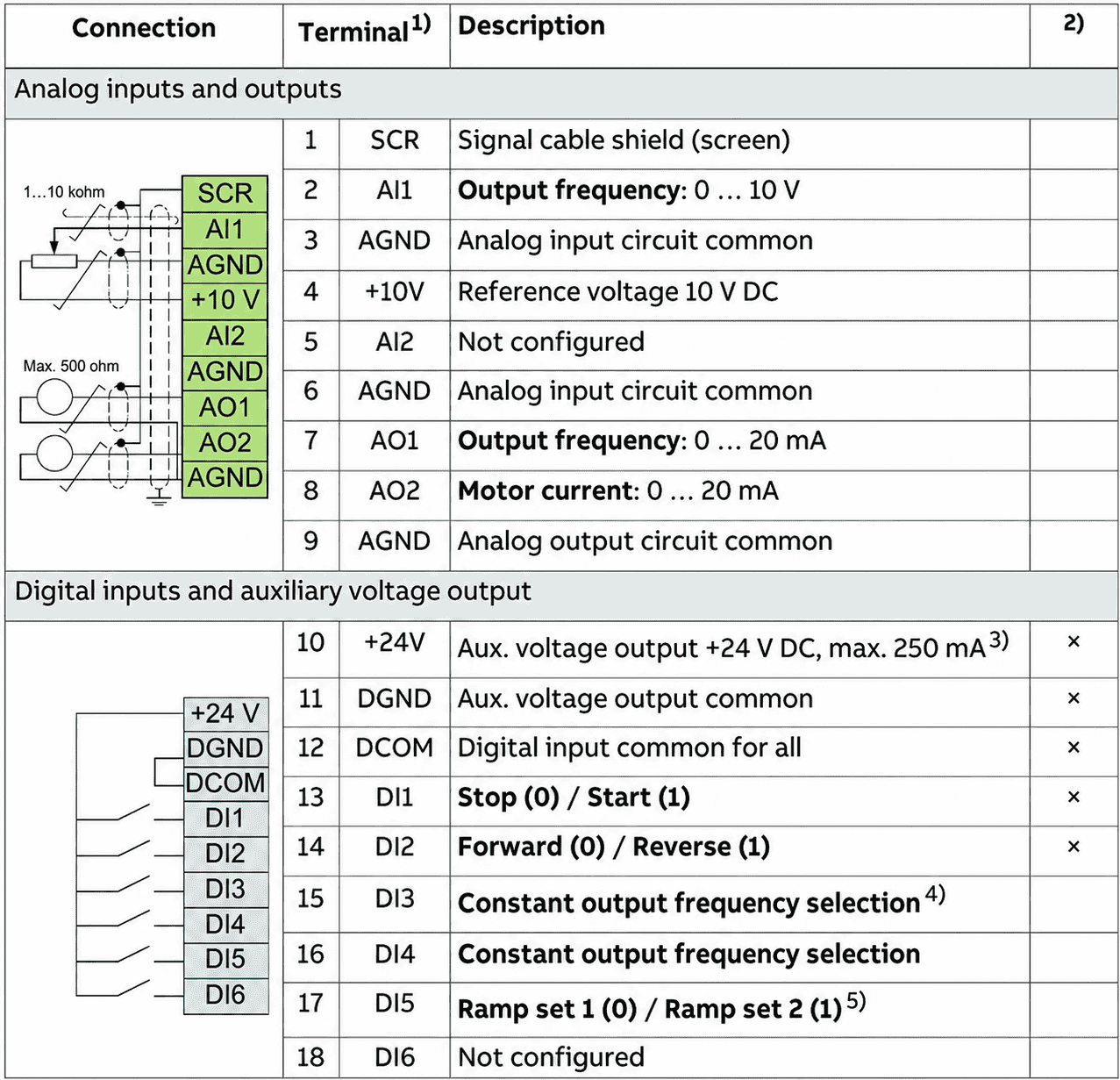

2. Đấu nối mạch điều khiển

Khi sử dụng module RIIO-01 đi kèm, ACS480 có các terminal analog, digital, relay và Modbus RTU. Những terminal thường dùng khi cài đặt biến tần ABB ACS480 gồm:

Terminal	Chức năng mặc định
SCR	Nối lớp chống nhiễu của cáp tín hiệu
AI1	Ngõ vào analog đặt tần số/tốc độ, mặc định 0–10 V
AGND	Chân chung tín hiệu analog
+10V	Nguồn tham chiếu 10 VDC cho biến trở
AI2	Ngõ vào analog thứ hai, chưa cấu hình trong macro chuẩn
AO1	Ngõ ra analog biểu diễn tần số đầu ra
AO2	Ngõ ra analog biểu diễn dòng điện đầu ra
+24V	Nguồn phụ 24 VDC, tối đa theo giới hạn của manual
DGND	Chân chung nguồn phụ
DCOM	Chân chung của các ngõ vào số
DI1	Dừng khi OFF, chạy khi ON
DI2	Chọn chiều quay thuận/nghịch
DI3, DI4	Chọn tần số hoặc tốc độ đặt trước
DI5	Chọn bộ thời gian tăng, giảm tốc
DI6	Chưa cấu hình trong macro ABB Standard
B+, A−, DGND	Truyền thông EIA-485/Modbus RTU
RO1, RO2, RO3	Ngõ ra relay báo trạng thái

Chức năng trên tương ứng với macro ABB Standard. Nếu trước đó ACS480 đã được cài bằng macro khác, DI1, DI2 và các ngõ ra có thể mang chức năng khác.

3. Đấu biến trở điều chỉnh tốc độ

Sử dụng biến trở tuyến tính từ 1–10 kΩ và đấu ba chân như sau:

• Một chân ngoài của biến trở nối với +10V.
• Chân giữa của biến trở nối AI1.
• Chân ngoài còn lại nối AGND.

Khi xoay biến trở, điện áp tại AI1 thay đổi từ 0–10 V. ACS480 sẽ quy đổi điện áp này thành tần số hoặc tốc độ tương ứng với giá trị đã cài tại nhóm tham số 12.

Ngõ ra analog AO của PLC cũng có thể thay thế biến trở nếu PLC cung cấp đúng tín hiệu 0–10 V. AO+ của PLC nối AI1, AO− nối AGND. Cần xác nhận hai thiết bị sử dụng chung loại tín hiệu; không đưa tín hiệu 4–20 mA vào AI1 khi AI1 vẫn được cấu hình nhận điện áp.

III. Hướng Dẫn Sử Dụng Keypad Biến Tần ABB ACS480

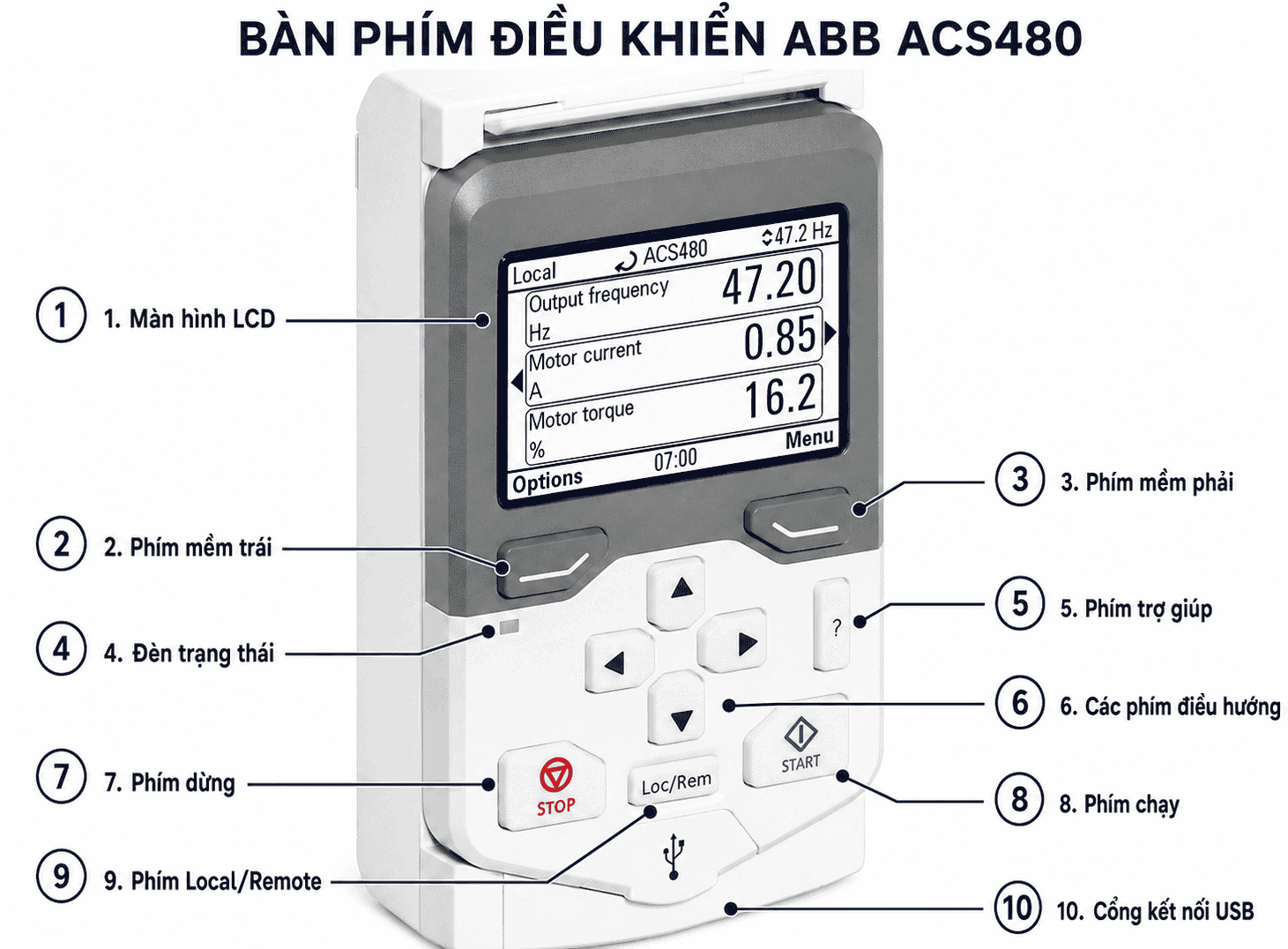

1. Chức năng các phím

ACS480 có thể sử dụng Assistant Control Panel ACS-AP-S hoặc panel tương thích. Các phím chính gồm:

• LOC/REM: Chuyển đổi giữa điều khiển tại chỗ và điều khiển từ xa.
• START: Chạy động cơ trong chế độ Local.
• STOP: Dừng động cơ.
• Phím mũi tên: Di chuyển menu hoặc thay đổi giá trị.
• Phím mềm trái/phải: Thực hiện chức năng hiển thị phía trên phím.
• Help: Mở phần giải thích cho menu, tham số hoặc cảnh báo đang chọn.

Khi màn hình hiển thị “Local”, lệnh chạy và giá trị đặt được nhập từ keypad. Khi màn hình hiển thị “Remote”, ACS480 nhận lệnh từ terminal, PLC hoặc truyền thông theo cấu hình.

2. Cách xem và thay đổi tham số

Quy trình thay đổi tham số khi cài đặt biến tần ABB ACS480:

1. Nhấn phím để vào Menu.
2. Chọn Parameters.
3. Chọn Complete list để mở toàn bộ nhóm tham số.
4. Chọn nhóm cần cài, chẳng hạn nhóm 99 cho dữ liệu động cơ.
5. Chọn mã tham số.
6. Nhấn Edit.
7. Dùng phím mũi tên thay đổi giá trị.
8. Nhấn Save để lưu.
9. Nhấn Back để quay lại màn hình chính.

Người mới cũng có thể sử dụng mục Primary settings. Menu này hỗ trợ chọn macro, nhập dữ liệu động cơ, giới hạn tốc độ và thời gian tăng giảm tốc theo từng bước.

3. Cách chạy thử bằng keypad

Sau khi hoàn thành cài đặt biến tần ABB ACS480:

1. Nhấn LOC/REM để chuyển sang Local.
2. Đặt tần số thấp, khoảng 5–10 Hz.
3. Nhấn START.
4. Kiểm tra chiều quay, dòng điện, tiếng ồn và rung của động cơ.
5. Tăng dần giá trị đặt nếu hệ thống hoạt động ổn định.
6. Nhấn STOP để kiểm tra khả năng dừng.

Nếu ACS480 báo lỗi, xử lý nguyên nhân rồi chọn Reset trên keypad. Không reset liên tục khi chưa xác định nguyên nhân.

IV. Cài Đặt Các Thông Số Cơ Bản

1. Cài đặt thông số động cơ

Các giá trị phải được nhập theo đúng nhãn động cơ đang sử dụng, không lấy thông số ví dụ áp dụng cho mọi motor.

Nội dung cài đặt	Mã tham số	Giá trị	Ý nghĩa
Loại động cơ	99.03	Chọn đúng loại motor	Với động cơ không đồng bộ thông dụng, chọn AM
Chế độ điều khiển	99.04	Scalar hoặc Vector	Scalar dùng tham chiếu Hz; Vector dùng tham chiếu rpm
Dòng điện định mức	99.06	Theo nhãn động cơ	Cơ sở bảo vệ và điều khiển dòng
Điện áp định mức	99.07	Theo nhãn động cơ	Điện áp danh định của motor
Tần số định mức	99.08	Theo nhãn động cơ	Thường là 50 Hz hoặc 60 Hz nhưng phải đọc nhãn
Tốc độ định mức	99.09	Theo nhãn động cơ	Đơn vị rpm
Công suất định mức	99.10	Theo nhãn động cơ	Đơn vị kW
Nhận dạng động cơ	99.13	Standstill hoặc chế độ phù hợp	Thực hiện ID run khi dùng điều khiển vector

Với tải cơ bản như bơm, quạt hoặc băng tải không yêu cầu mô-men chính xác ở tốc độ thấp, chế độ Scalar thường dễ cài đặt hơn. Chế độ Vector phù hợp khi cần chất lượng điều khiển tốc độ và mô-men tốt hơn.

2. Cài đặt thời gian tăng tốc và giảm tốc

ACS480 sử dụng nhóm tham số khác nhau tùy chế độ điều khiển.

Chế độ	Nội dung	Mã tham số	Giá trị
Vector	Thời gian tăng tốc 1	23.12	Theo yêu cầu máy
Vector	Thời gian giảm tốc 1	23.13	Theo yêu cầu máy
Scalar	Thời gian tăng tần số 1	28.72	Theo yêu cầu máy
Scalar	Thời gian giảm tần số 1	28.73	Theo yêu cầu máy

Không đặt thời gian tăng tốc quá ngắn vì có thể gây quá dòng. Không đặt thời gian giảm tốc quá ngắn với tải quán tính lớn vì năng lượng tái sinh có thể làm ACS480 báo quá áp DC bus.

3. Cài đặt giới hạn tần số hoặc tốc độ

Chế độ	Nội dung	Mã tham số
Scalar	Tần số nhỏ nhất	30.13
Scalar	Tần số lớn nhất	30.14
Vector	Tốc độ nhỏ nhất	30.11
Vector	Tốc độ lớn nhất	30.12

Giới hạn lớn nhất không nên vượt quá khả năng cho phép của động cơ và máy cơ khí. Nếu cần chạy trên tần số định mức, phải kiểm tra khả năng chịu tốc độ của motor, vòng bi, quạt làm mát và cơ cấu truyền động.

V. Chọn Nguồn Điều Khiển Và Nguồn Đặt Tần Số

1. Chạy và điều chỉnh tần số bằng keypad

Đây là phương án cài đặt biến tần ABB ACS480 đơn giản nhất để chạy thử.

• Nhập đầy đủ dữ liệu động cơ nhóm 99.
• Chọn chế độ Scalar hoặc Vector tại 99.04.
• Nhấn LOC/REM để chuyển sang Local.
• Nhập giá trị đặt từ màn hình keypad.
• Nhấn START để chạy và STOP để dừng.

Trong chế độ Local, keypad trực tiếp nắm quyền điều khiển nên không cần thay đổi 20.01 hoặc 28.11. Khi chuyển lại Remote, lệnh terminal hoặc truyền thông mới có hiệu lực.

2. Chạy bằng terminal và điều chỉnh bằng biến trở

Đây là phương án cài đặt biến tần ABB ACS480 phổ biến nhất trong tủ điện.

Nội dung cài đặt	Mã tham số	Giá trị
Chọn macro	96.04	ABB Standard
Nguồn lệnh EXT1	20.01	In1 Start; In2 Dir
Nguồn lệnh thứ nhất	20.03	DI1
Nguồn lệnh thứ hai	20.04	DI2
Nguồn tần số EXT1 – Scalar	28.11	AI1 scaled
Nguồn tốc độ EXT1 – Vector	22.11	AI1 scaled
Loại tín hiệu AI1	12.15	V
Giá trị nhỏ nhất AI1	12.17	0 V
Giá trị lớn nhất AI1	12.18	10 V
Giá trị quy đổi nhỏ nhất	12.19	0 Hz hoặc 0 rpm
Giá trị quy đổi lớn nhất	12.20	Theo giới hạn ứng dụng

Các bước thực hiện:

1. Đấu công tắc chạy giữa +24V và DI1.
2. Đấu công tắc chọn chiều quay vào DI2 nếu cần.
3. Đấu biến trở vào +10V, AI1 và AGND.
4. Chuyển keypad sang Remote.
5. Đóng DI1 để chạy.
6. Xoay biến trở và theo dõi tần số đầu ra.
7. Mở DI1 để dừng.

Nếu DI1 đã ON nhưng động cơ không chạy, kiểm tra DCOM, mạch STO, chế độ Local/Remote và tham số 20.01.

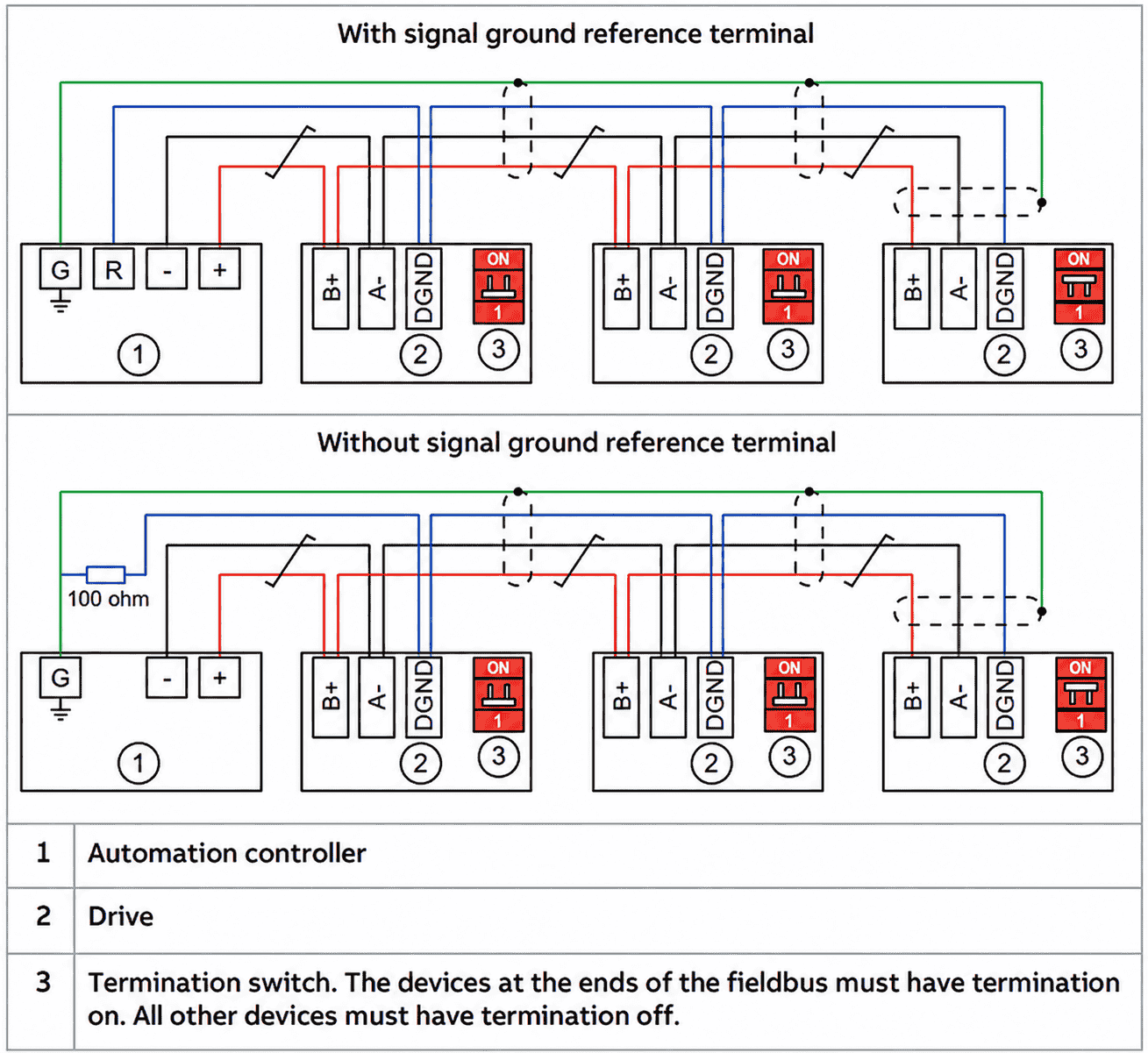

3. Điều khiển qua Modbus RTU

Module RIIO-01 của ACS480 tích hợp giao tiếp EIA-485 hỗ trợ Modbus RTU. Đấu:

• B+ của PLC/HMI với B+ của ACS480.
• A− với A−.
• DGND với chân chung tín hiệu.
• Chỉ bật điện trở kết thúc tại hai đầu mạng.
• Bật bias tại một vị trí phù hợp trên mạng.

Nội dung cài đặt	Mã tham số	Giá trị tham khảo
Kích hoạt giao thức	58.01	Modbus RTU
Địa chỉ trạm	58.03	1 hoặc địa chỉ không trùng
Tốc độ truyền	58.04	19.2 kbps
Định dạng dữ liệu	58.05	8 EVEN 1
Nguồn lệnh EXT1	20.01	Embedded fieldbus
Nguồn tần số – Scalar	28.11	EFB ref1
Nguồn tốc độ – Vector	22.11	EFB ref1
Xác nhận cấu hình	58.06	Refresh settings

Địa chỉ, baud rate và parity của PLC/HMI phải giống ACS480. Sau khi cài tham số truyền thông, thực hiện Refresh settings hoặc khởi động lại theo hướng dẫn của firmware.

Đối với nội dung cài đặt thanh ghi Modbus chuyên sâu, vui lòng liên hệ Công ty Cổ phần Tự Động Hóa Toàn Cầu để được hướng dẫn chi tiết theo đúng model và yêu cầu ứng dụng.

VI. Chạy Thử Và Xử Lý Lỗi Thường Gặp

1. Quy trình chạy thử

Sau khi cài đặt biến tần ABB ACS480, thực hiện chạy thử theo thứ tự:

1. Kiểm tra nguồn đầu vào và đầu ra động cơ.
2. Kiểm tra nối đất PE.
3. Kiểm tra mạch STO đã đóng đúng.
4. Đối chiếu dữ liệu nhóm 99 với nhãn motor.
5. Tách tải cơ khí nếu điều kiện máy cho phép.
6. Chạy bằng keypad ở 5–10 Hz.
7. Kiểm tra chiều quay.
8. Theo dõi dòng điện thực tế.
9. Thử lệnh dừng.
10. Chuyển sang Remote và thử terminal hoặc Modbus.
11. Tăng tải từng bước.
12. Kiểm tra nhiệt độ, tiếng ồn và độ rung.

2. Một số lỗi cài đặt thường gặp

Hiện tượng	Nguyên nhân thường gặp	Cách kiểm tra
Nhấn chạy nhưng motor không quay	Mạch STO hở, chưa có Run enable hoặc sai nguồn lệnh	Kiểm tra STO, 20.01 và trạng thái Local/Remote
Keypad chạy được nhưng terminal không chạy	ACS480 vẫn ở Local hoặc sai macro	Chuyển Remote, kiểm tra 96.04 và DI1
Terminal chạy nhưng không chỉnh được tần số	Sai nguồn tham chiếu	Kiểm tra 28.11 hoặc 22.11
Biến trở không có tác dụng	Đấu sai +10V, AI1, AGND hoặc AI1 nhận sai loại tín hiệu	Đo điện áp AI1 và kiểm tra nhóm 12
Động cơ quay ngược	Thứ tự pha đầu ra không phù hợp	Ngắt nguồn và đổi chéo hai dây motor
Báo quá dòng khi tăng tốc	Ramp quá ngắn, tải kẹt hoặc dữ liệu motor sai	Tăng 23.12/28.72 và kiểm tra cơ khí
Báo quá áp khi giảm tốc	Ramp giảm quá ngắn, tải có quán tính lớn	Tăng 23.13/28.73; xem xét điện trở hãm
Không truyền thông được	Sai A−/B+, địa chỉ, baud rate hoặc parity	Kiểm tra dây và nhóm 58
Không thay đổi được tham số	Biến tần đang chạy hoặc tham số bị khóa	Dừng ACS480 và kiểm tra quyền truy cập
Tần số không đạt giá trị yêu cầu	Giới hạn tần số hoặc AI1 scaling chưa đúng	Kiểm tra 30.13, 30.14, 12.19 và 12.20

3. Khôi phục cài đặt mặc định

Để khôi phục tham số:

1. Dừng hoàn toàn ACS480.
2. Vào nhóm tham số 96.
3. Chọn 96.06 Parameter restore.
4. Chọn Restore defaults.
5. Chờ ACS480 hoàn thành và tham số trở về trạng thái Done.
6. Kiểm tra lại macro, dữ liệu motor, I/O và truyền thông trước khi chạy.

Lựa chọn Restore defaults không nhất thiết xóa toàn bộ dữ liệu motor, kết quả ID run và mọi cấu hình truyền thông. Nếu cần xóa sâu hơn, phải đọc kỹ từng lựa chọn của 96.06 trước khi thực hiện.

Trên đây là hướng dẫn cài đặt biến tần ABB ACS480 dành cho người mới, bao gồm đấu mạch động lực, sử dụng keypad, nhập thông số động cơ, chạy terminal, điều chỉnh tốc độ bằng biến trở và kết nối Modbus RTU. Nếu ACS480 không nhận lệnh, báo lỗi hoặc vận hành chưa ổn định, hãy liên hệ Tự Động Hóa Toàn Cầu để được kỹ thuật viên kiểm tra, xác định nguyên nhân và tư vấn phương án cài đặt phù hợp với từng máy. GAC hỗ trợ kỹ thuật tại Hà Nội, TP.HCM và tiếp nhận thiết bị trên toàn quốc.
