Biến tần Yaskawa J1000 được sử dụng phổ biến trong nhiều hệ thống điều khiển động cơ nhờ thiết kế nhỏ gọn, vận hành ổn định và cách cài đặt tương đối đơn giản. Tuy nhiên, nếu lựa chọn sai nguồn lệnh chạy, nguồn đặt tần số, thông số động cơ hoặc thời gian tăng giảm tốc, biến tần có thể không hoạt động đúng yêu cầu, động cơ chạy không ổn định hoặc thường xuyên phát sinh lỗi trong quá trình vận hành.

Trong bài viết này, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Yaskawa J1000 từ đấu dây, sử dụng bàn phím, thiết lập các thông số cơ bản đến cài đặt chạy bằng bàn phím, công tắc ngoài, chiết áp, tín hiệu analog, nhiều cấp tốc độ và truyền thông Modbus. Qua đó, người dùng có thể dễ dàng thiết lập và vận hành Yaskawa J1000 phù hợp với từng ứng dụng thực tế.

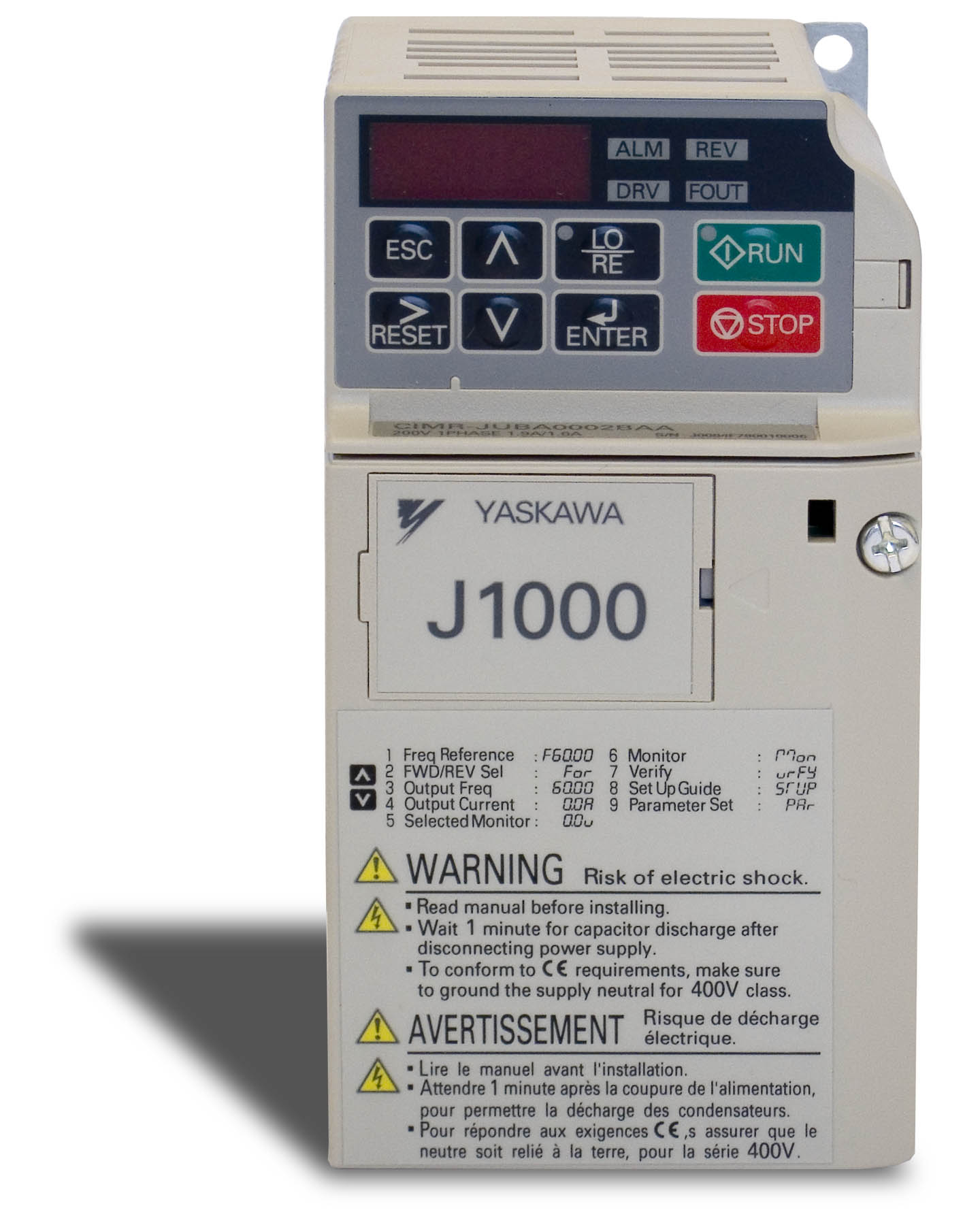

I. Tổng Quan Về Biến Tần Yaskawa J1000

Yaskawa J1000 là dòng biến tần điều khiển V/f dạng nhỏ gọn của Yaskawa, được thiết kế cho các ứng dụng điều khiển tốc độ động cơ không đồng bộ không yêu cầu thuật toán vector phức tạp.

Biến tần Yaskawa J1000 được sản xuất với các dải nguồn chính:

• 200 V, nguồn vào ba pha: công suất từ 0,1 đến 5,5 kW.
• 200 V, nguồn vào một pha: công suất từ 0,1 đến 2,2 kW.
• 400 V, nguồn vào ba pha: công suất từ 0,2 đến 5,5 kW.

J1000 sử dụng phương pháp điều khiển V/f và cho phép đặt tần số đầu ra trong phạm vi rộng. Ngoài các chức năng chạy cơ bản, biến tần còn hỗ trợ nhiều cấp tốc độ, S-curve tăng giảm tốc, giới hạn tần số, bù trượt, bù mô-men, tránh tần số cộng hưởng và bảo vệ quá tải động cơ.

Ngoài ra, J1000 còn cho phép lựa chọn giữa chế độ Heavy Duty – HD và Normal Duty – ND. Heavy Duty phù hợp với tải mô-men tương đối ổn định và yêu cầu khả năng quá tải cao như băng tải; Normal Duty phù hợp hơn với quạt, bơm và các tải có mô-men giảm theo tốc độ.

Một số ứng dụng phù hợp với biến tần Yaskawa J1000

• Băng tải nhỏ.
• Quạt hút, quạt thông gió.
• Máy bơm.
• Máy đóng gói.
• Máy chế biến thực phẩm.
• Máy khuấy.
• Cơ cấu truyền động đơn giản.
• Máy sản xuất cần điều chỉnh tốc độ động cơ bằng biến tần.

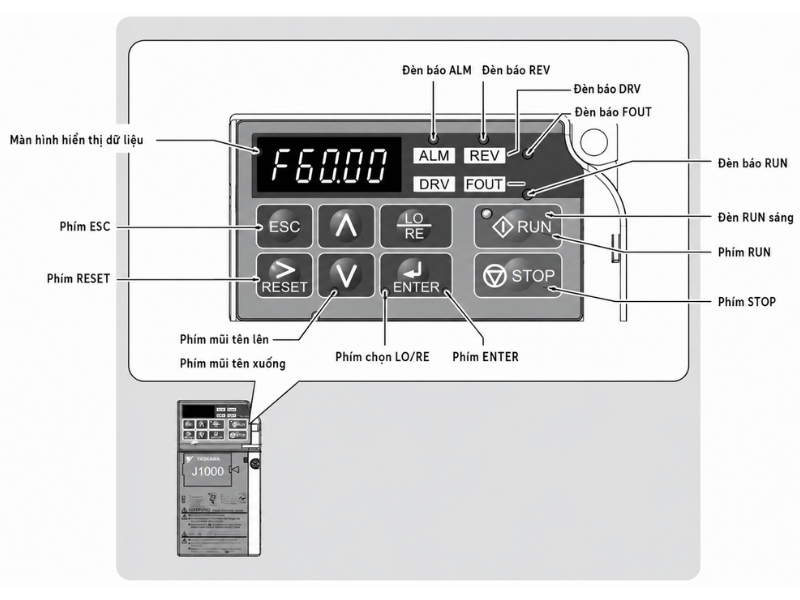

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa J1000

Bàn phím LED trên J1000 cho phép người dùng chạy/dừng động cơ, thay đổi tần số, chỉnh sửa tham số và theo dõi trạng thái hoặc mã lỗi của biến tần.

1. Chức năng các phím trên biến tần Yaskawa J1000

Phím	Chức năng
ESC	Quay lại menu trước
RESET	Dịch vị trí chữ số khi cài đặt; reset lỗi
RUN	Ra lệnh chạy động cơ
▲	Tăng giá trị hoặc chuyển tham số
▼	Giảm giá trị hoặc chuyển tham số
STOP	Dừng biến tần
ENTER	Xác nhận menu, tham số hoặc giá trị cài đặt
LO/RE	Chuyển giữa LOCAL và REMOTE

Khi biến tần ở chế độ LOCAL, lệnh chạy và cài đặt tốc độ có thể thực hiện trực tiếp trên bàn phím. Khi chuyển sang REMOTE, biến tần nhận lệnh từ terminal hoặc nguồn điều khiển được lựa chọn bằng tham số. Đèn LO/RE sáng khi LOCAL được chọn. Có 1 lưu ý là việc chuyển LOCAL/REMOTE thông thường chỉ được thực hiện khi biến tần đang dừng.

2. Ý nghĩa một số đèn trạng thái

Một số đèn quan trọng gồm:

• RUN: biến tần đang có lệnh chạy.
• LO/RE: đang điều khiển LOCAL bằng bàn phím.
• ALM: báo alarm hoặc fault.
• REV: báo trạng thái chạy nghịch.
• DRV: hiển thị trạng thái Drive Mode.
• FOUT: giá trị đang hiển thị là tần số đầu ra.

Nếu đèn ALM sáng liên tục, biến tần thường đang ở trạng thái Fault. Nếu đèn ALM nhấp nháy, cần kiểm tra xem thiết bị đang xuất hiện alarm hoặc cảnh báo.

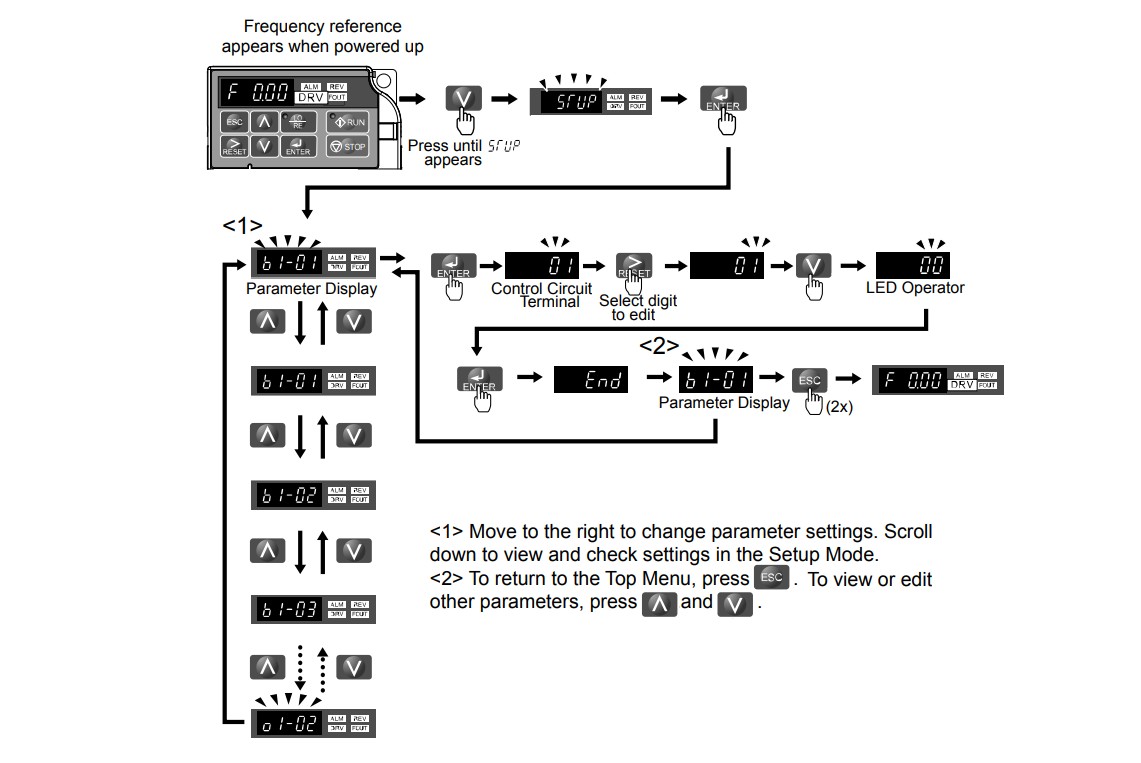

3. Cách thay đổi tham số

Ví dụ cần thay đổi thời gian tăng tốc C1-01:

1. Cấp nguồn cho biến tần.
2. Sử dụng phím ▲/▼ để vào màn hình Setup Mode hoặc Parameter Setting Mode.
3. Nhấn ENTER.
4. Tìm tham số C1-01.
5. Nhấn ENTER để xem giá trị hiện tại.
6. Dùng RESET để dịch vị trí chữ số cần thay đổi.
7. Sử dụng ▲/▼ để chỉnh giá trị.
8. Nhấn ENTER để lưu.
9. Nhấn ESC để trở lại màn hình vận hành.

Ngoài ra, Yaskawa J1000 có Verify Menu, cho phép kiểm tra nhanh những tham số đã bị thay đổi so với giá trị mặc định. Đây là chức năng rất hữu ích khi bảo trì hoặc tiếp nhận một biến tần đã được cài đặt trước đó.

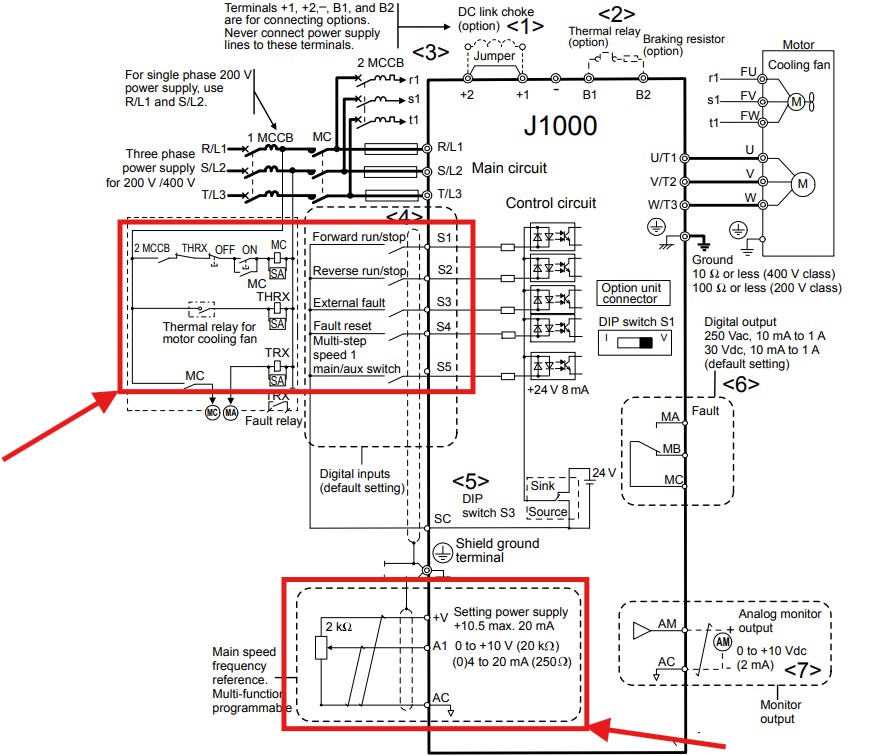

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa J1000

Tải manual biến tần Yaskawa J1000: TẠI ĐÂY

Trước khi thực hiện cài đặt biến tần Yaskawa J1000, cần kiểm tra chính xác model, cấp điện áp và loại nguồn vào của thiết bị.

1. Đấu nguồn vào và động cơ

Các terminal mạch động lực chính:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
+1, +2	Kết nối DC link choke
B1, B2	Kết nối bộ điện trở hãm phù hợp
–	DC bus âm
PE	Tiếp địa bảo vệ

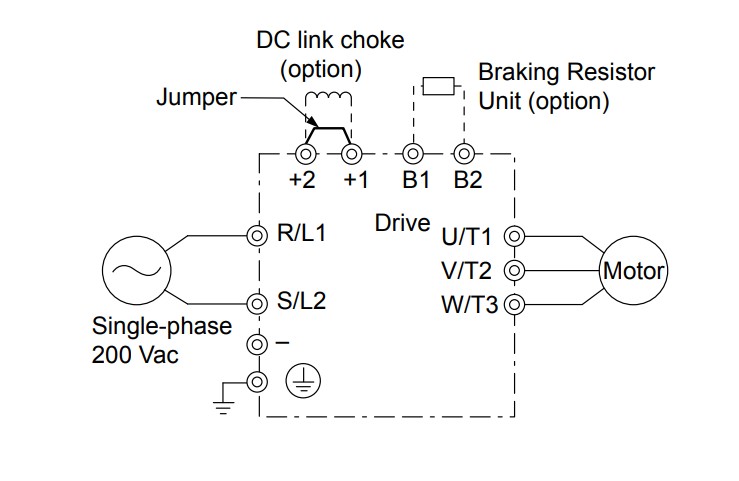

Đối với J1000 nguồn vào một pha 200 V, nguồn điện được đấu vào:

• R/L1
• S/L2

Động cơ ba pha được đấu vào:

• U/T1
• V/T2
• W/T3

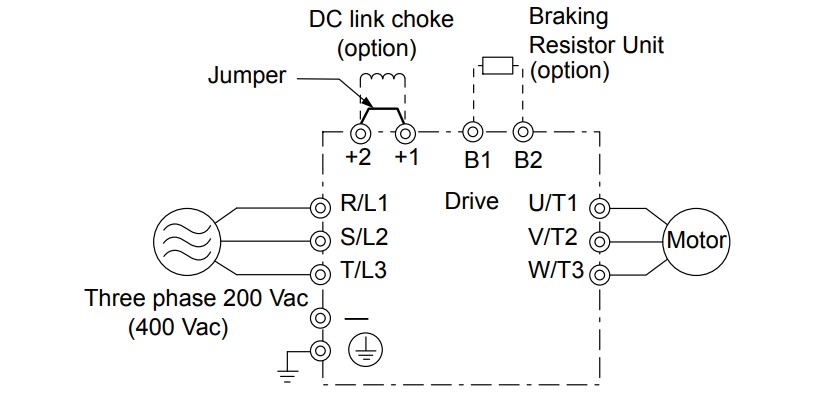

Đối với phiên bản nguồn vào ba pha, nguồn được kết nối vào R/L1, S/L2 và T/L3. Manual mô tả riêng sơ đồ mạch động lực cho model một pha 200 V và model ba pha 200/400 V.

Lưu ý: Tuyệt đối không cấp nguồn điện lưới vào U/T1, V/T2 hoặc W/T3 vì đây là đầu ra tầng công suất của biến tần.

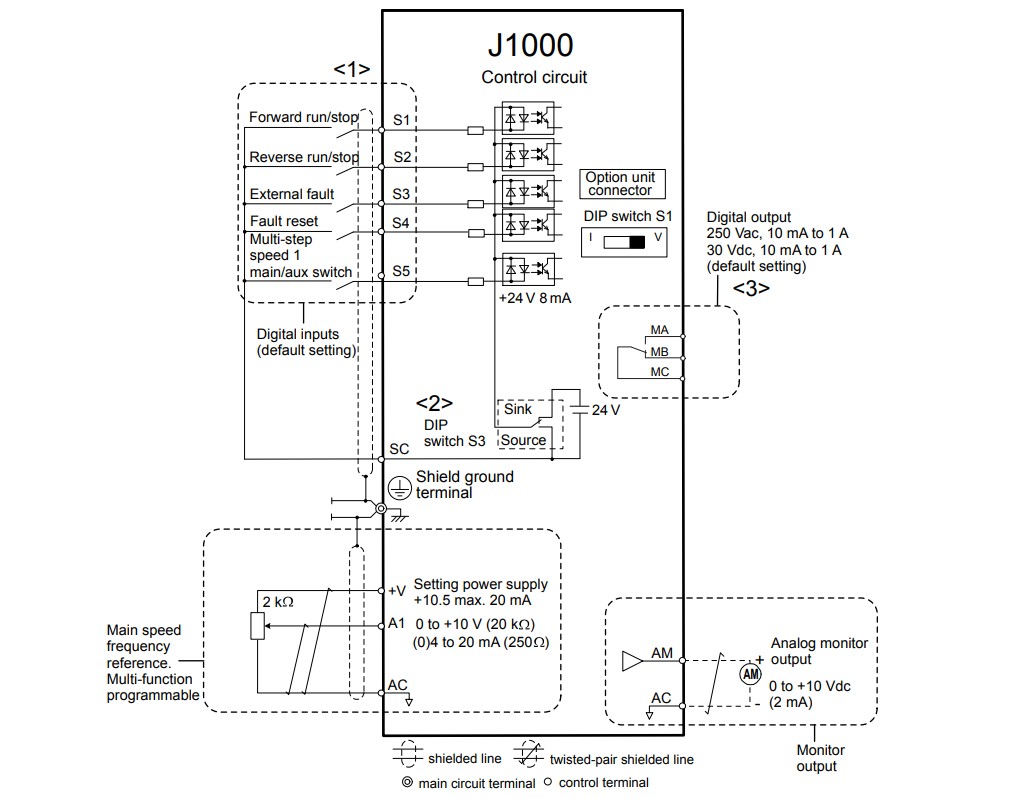

2. Các terminal điều khiển thường dùng

Terminal	Chức năng mặc định
S1	Chạy thuận / Stop
S2	Chạy nghịch / Stop
S3	External Fault
S4	Fault Reset
S5	Multi-step Speed 1
SC	Chân chung digital input
+V	Nguồn tham chiếu analog +10,5 V
A1	Ngõ vào đặt tần số
AC	Chân chung analog
AM	Ngõ ra monitor analog
MA	Relay NO
MB	Relay NC
MC	Relay common

Theo cấu hình mặc định, S1 dùng để chạy thuận, S2 chạy nghịch, S3 nhận External Fault, S4 reset lỗi và S5 lựa chọn tốc độ nhiều cấp.

3. Lưu ý chống nhiễu

Khi đấu tủ điện:

• Tách dây động lực và dây điều khiển.
• Không đi dây U/V/W chung với dây tín hiệu.

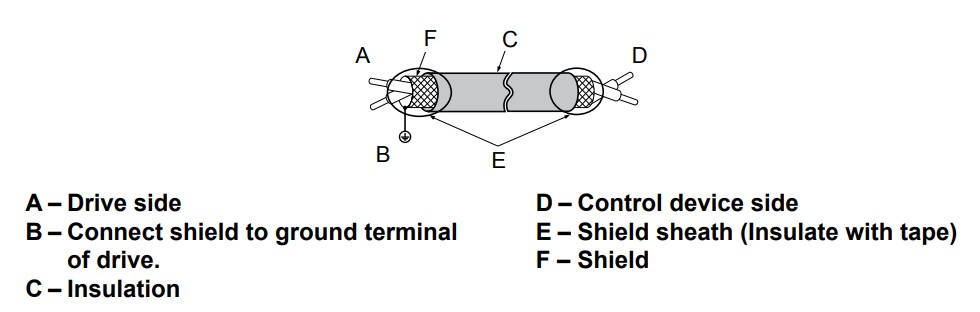

• Tín hiệu analog nên dùng cáp xoắn đôi có shield.
• Dây analog từ nguồn đặt tốc độ ở xa không nên vượt quá 50 m.
• Nối đất biến tần và động cơ đúng kỹ thuật.
• Dây truyền thông phải tách khỏi dây nguồn và đầu ra biến tần.

Lưu ý: Cần tách dây đầu ra U/T1, V/T2, W/T3 khỏi các đường dây khác để giảm nhiễu điện từ.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa J1000

1. Kiểm tra trước khi cấp nguồn

Trước khi bắt đầu cài đặt biến tần Yaskawa J1000, cần kiểm tra:

• Điện áp nguồn.
• Model biến tần.
• Dòng định mức động cơ.
• Điện áp và tần số định mức động cơ.
• Kiểu đấu động cơ.
• R/L1, S/L2, T/L3 đã đấu đúng chưa.
• U/T1, V/T2, W/T3 đã đi tới động cơ chưa.
• Biến tần và động cơ đã nối đất chưa.
• Công tắc chạy ngoài có đang đóng hay không.

Khi chạy thử lần đầu nên tách động cơ khỏi tải và mở các tín hiệu điều khiển ngoài trước khi cấp nguồn.

2. Khôi phục cài đặt gốc

Tham số: A1-03 – Initialize Parameters

Các giá trị chính:

A1-03	Chức năng
0	Không khởi tạo
2220	Khôi phục mặc định theo điều khiển 2 dây
3330	Khôi phục mặc định theo điều khiển 3 dây

Với A1-03 = 2220, S1 và S2 được cấu hình tương ứng cho chạy thuận và chạy nghịch. Với A1-03 = 3330, biến tần được khởi tạo theo kiểu ba dây với S1 Run, S2 Stop và S5 Forward/Reverse. Sau khi hoàn tất, A1-03 tự trở về 0. Không nên khôi phục mặc định nếu chưa ghi lại bộ tham số hiện tại của máy đang hoạt động.

3. Cài điện áp nguồn

Tham số: E1-01 – Input Voltage Setting

E1-01 phải được đặt theo điện áp nguồn cấp vào biến tần, không phải điện áp tùy ý của động cơ. Đây là tham số quan trọng vì liên quan đến các mức bảo vệ quá áp, thấp áp và hoạt động của mạch hãm.

4. Cài đặc tính động cơ

Các tham số cơ bản cần quan tâm:

Tham số	Chức năng
E1-04	Tần số đầu ra lớn nhất
E1-05	Điện áp lớn nhất
E1-06	Tần số cơ bản
E1-09	Tần số đầu ra nhỏ nhất
E2-01	Dòng định mức động cơ

Đặc biệt: E2-01 = dòng định mức ghi trên nameplate động cơ.

E2-01 cần được đặt theo Full Load Amps của động cơ nhằm giúp chức năng bảo vệ quá tải hoạt động chính xác.

Ví dụ động cơ có thông số:

• Điện áp: 220/380 V.
• Tần số: 50 Hz.
• Dòng định mức: 3,2 A.

Khi sử dụng phù hợp với hệ thống, cần kiểm tra E1-06 theo tần số định mức và nhập E2-01 = 3,2 A.

5. Chọn nguồn đặt tần số

Tham số: b1-01 – Frequency Reference Selection

Giá trị	Nguồn đặt tần số
0	Digital Operator / d1-01…d1-08
1	Terminal A1
2	MEMOBUS/Modbus
3	Potentiometer option

Nếu điều chỉnh tốc độ bằng chiết áp đấu vào A1: b1-01 = 1 (tham số lựa chọn nguồn tần số trong REMOTE Mode)

Nếu đặt tốc độ bằng bàn phím: b1-01 = 0

Nếu điều khiển tốc độ từ PLC qua Modbus: b1-01 = 2

6. Chọn nguồn lệnh RUN/STOP

Tham số: b1-02 – Run Command Selection

Giá trị	Nguồn lệnh chạy
0	Digital Operator
1	Terminal S1–S5
2	MEMOBUS/Modbus

Ví dụ:

• Chạy bằng bàn phím → b1-02 = 0.
• Chạy bằng công tắc ngoài → b1-02 = 1.
• Chạy bằng PLC qua Modbus → b1-02 = 2.

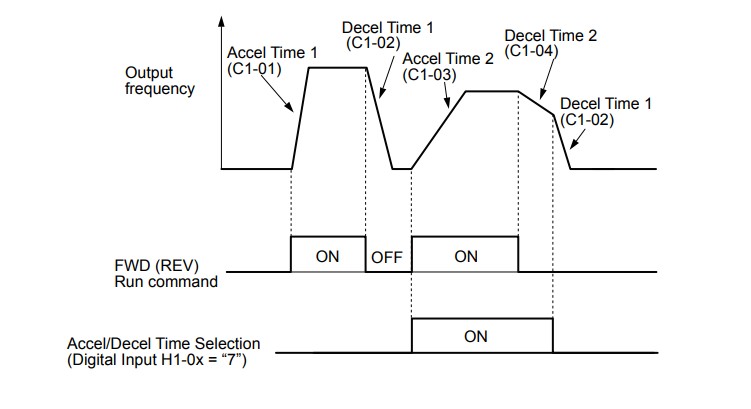

7. Cài thời gian tăng giảm tốc

Hai tham số thường dùng nhất:

• C1-01: Acceleration Time 1.
• C1-02: Deceleration Time 1.

Mặc định C1-01/C1-02 là 10 giây. Phạm vi cài đặt lên tới 6000 giây. Thời gian tăng tốc được tính từ 0 đến tần số đầu ra lớn nhất E1-04; thời gian giảm tốc được tính từ E1-04 về 0 Hz.

Không nên cài tăng giảm tốc quá ngắn khi tải có quán tính lớn:

• Tăng tốc quá nhanh dễ gây quá dòng.
• Giảm tốc quá nhanh dễ phát sinh năng lượng tái sinh làm biến tần báo ov – Overvoltage.

8. Chạy thử động cơ

Yaskawa hướng dẫn chạy thử không tải ở khoảng 6 Hz trước khi tăng dần tốc độ.

Quy trình đề xuất:

1. Chuyển biến tần sang LOCAL.
2. Đặt tần số khoảng 5–6 Hz.
3. Nhấn RUN.
4. Kiểm tra chiều quay động cơ.
5. Theo dõi dòng điện.
6. Nghe tiếng động cơ và kiểm tra rung.
7. Tăng dần tần số.
8. Nhấn STOP để dừng.

Nếu chiều quay ngược, ngắt hoàn toàn nguồn và đổi chéo hai trong ba dây U/T1, V/T2, W/T3.

V. Cài Đặt Yaskawa J1000 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ bằng bàn phím

Cài đặt cơ bản:

Tham số	Giá trị
b1-01	0
b1-02	0
d1-01	Tần số mong muốn
C1-01	Thời gian tăng tốc
C1-02	Thời gian giảm tốc

Sau đó:

• Chọn LOCAL bằng LO/RE.
• Nhập tần số.
• Nhấn RUN để chạy.
• Nhấn STOP để dừng.

Đây là phương pháp nên sử dụng đầu tiên sau khi hoàn thành cài đặt biến tần Yaskawa J1000 để kiểm tra động cơ và chiều quay.

2. Chạy bằng công tắc ngoài, chỉnh tốc độ bằng chiết áp

Cài:

Tham số	Giá trị
b1-01	1
b1-02	1
H3-01	0 với 0–10 V
C1-01	Theo yêu cầu
C1-02	Theo yêu cầu

Đấu công tắc:

• S1 – SC: chạy thuận.
• S2 – SC: chạy nghịch.

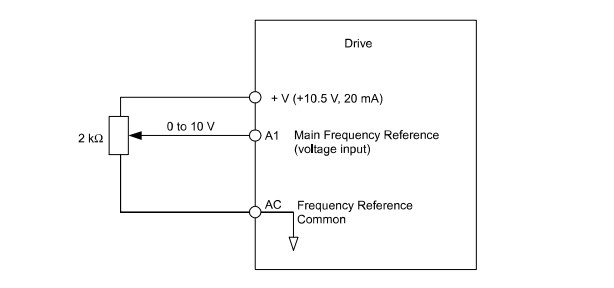

Đấu chiết áp:

• +V → đầu chiết áp.
• A1 → chân giữa.
• AC → đầu còn lại.

Đặt DIP S1 ở vị trí V và chuyển biến tần sang REMOTE. Khi đóng S1, động cơ chạy thuận. Giá trị tần số thay đổi theo mức điện áp tại A1.

3. Chạy bằng PLC analog 0–10 V hoặc 4–20 mA

Nếu PLC xuất 0–10 V:

• b1-01 = 1.
• DIP S1 = V.
• H3-01 = 0.

Nếu PLC xuất 4–20 mA:

• b1-01 = 1.
• DIP S1 = I.
• H3-01 = 2.

Nếu PLC xuất 0–20 mA:

• DIP S1 = I.
• H3-01 = 3.

Có thể dùng:

• H3-03: Gain ngõ vào A1.
• H3-04: Bias ngõ vào A1.

để hiệu chỉnh quan hệ giữa tín hiệu analog và tần số yêu cầu. Manual Yaskawa cũng khuyến nghị hiệu chỉnh Gain/Bias nếu giá trị tốc độ thực tế chưa đạt đúng mức mong muốn.

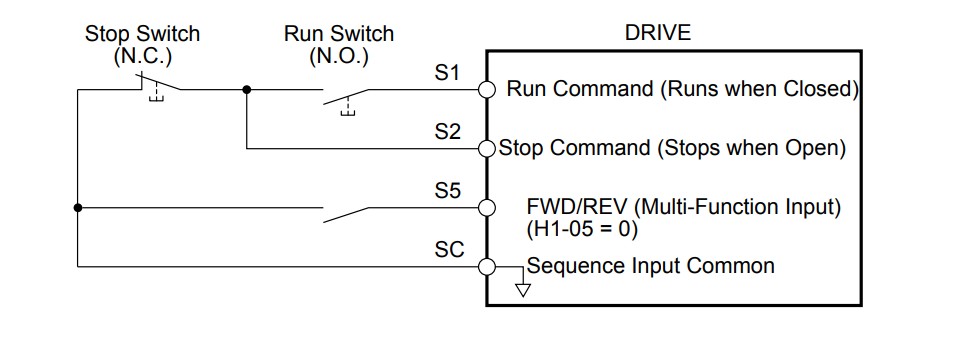

4. Điều khiển bằng nút nhấn ba dây

Nếu muốn sử dụng nút:

• START thường mở.
• STOP thường đóng.
• Công tắc chọn thuận/nghịch.

Có thể khởi tạo: A1-03 = 3330

Sau khi khởi tạo:

• S1: Run.
• S2: Stop.
• S5: Forward/Reverse.

Đối với máy đang sử dụng, cần đặc biệt cẩn thận vì A1-03 = 3330 sẽ khôi phục nhiều tham số về giá trị mặc định. Yaskawa cảnh báo cần hoàn tất cấu hình 3-wire trước khi đấu mạch điều khiển để tránh động cơ chạy ngoài ý muốn. Với cấu hình này, b1-17 nên giữ bằng 0 nếu không muốn biến tần tự nhận lệnh RUN ngay khi cấp nguồn.

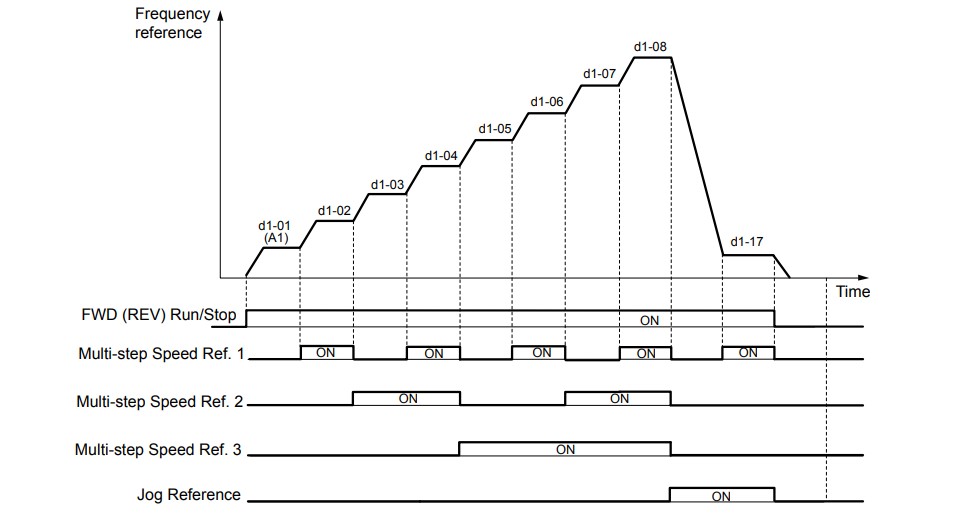

5. Cài nhiều cấp tốc độ

J1000 cho phép cài tới 8 mức Frequency Reference và một Jog Frequency.

Các tham số:

• d1-01: tốc độ 1.
• d1-02: tốc độ 2.
• d1-03: tốc độ 3.
• …
• d1-08: tốc độ 8.
• d1-17: tốc độ Jog.

Các ngõ vào số được gán:

• H1-xx = 3: Multi-Step Speed 1.
• H1-xx = 4: Multi-Step Speed 2.
• H1-xx = 5: Multi-Step Speed 3.
• H1-xx = 6: Jog.

Ba tín hiệu Multi-Step Speed tạo ra các tổ hợp lựa chọn từ d1-01 đến d1-08. Jog được ưu tiên khi ngõ vào Jog hoạt động. Chế độ này đặc biệt phù hợp với băng tải, máy khuấy hoặc máy cơ khí chỉ cần một số tốc độ cố định.

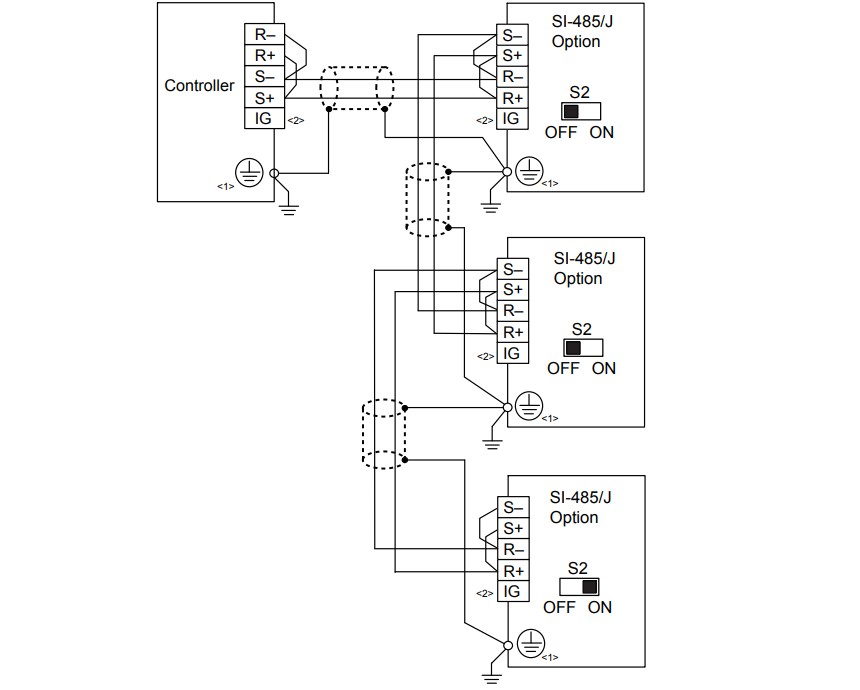

6. Điều khiển Yaskawa J1000 qua Modbus RTU

J1000 không sử dụng trực tiếp terminal RS485 tích hợp trên thân máy cho trường hợp này mà cần tùy chọn SI-485/J để giao tiếp MEMOBUS/Modbus qua RS-422/RS-485.

Các tham số chính:

Tham số	Chức năng
H5-01	Địa chỉ Slave
H5-02	Baud rate
H5-03	Parity
H5-04	Phương pháp dừng khi lỗi truyền thông
H5-05	Bật/tắt phát hiện lỗi truyền thông

Baud rate H5-02:

• 0 = 1200 bps.
• 1 = 2400 bps.
• 2 = 4800 bps.
• 3 = 9600 bps.
• 4 = 19200 bps.
• 5 = 38400 bps.

Parity H5-03:

• 0 = None.
• 1 = Even.
• 2 = Odd.

Để PLC điều khiển cả RUN/STOP và tần số:

• b1-01 = 2
• b1-02 = 2

Yaskawa quy định rõ hai giá trị trên khi điều khiển drive qua MEMOBUS/Modbus. Sau khi thay đổi một số tham số truyền thông H5, cần tắt và cấp nguồn lại để giá trị có hiệu lực.

VI. Bảng Mã Lỗi Biến Tần Yaskawa J1000 Thường Gặp

Mã lỗi	Nội dung	Hướng kiểm tra
oC	Quá dòng	Kiểm tra tải, motor, cáp U/V/W, tăng thời gian tăng tốc
ov	Quá áp DC bus	Tăng C1-02, kiểm tra điện áp nguồn, tải tái sinh, điện trở hãm
Uv1	Thấp áp DC bus	Kiểm tra nguồn vào, CB, contactor và dây nguồn
oL1	Quá tải động cơ	Kiểm tra tải, E2-01, L1-01 và dòng motor
oL2	Quá tải biến tần	Giảm tải, tăng thời gian tăng/giảm tốc hoặc chọn công suất lớn hơn
oH1	Quá nhiệt heatsink	Kiểm tra nhiệt độ tủ, quạt và khe thông gió
PF	Mất pha đầu vào	Kiểm tra nguồn ba pha và terminal đầu vào
LF	Mất pha đầu ra	Kiểm tra U/T1, V/T2, W/T3 và cuộn dây động cơ
rH	Quá nhiệt điện trở hãm	Kiểm tra điện trở hãm và chu kỳ giảm tốc
CE	Lỗi MEMOBUS/Modbus	Kiểm tra cáp, baud rate, parity, địa chỉ và nhiễu
EF1–EF5	External Fault	Kiểm tra tín hiệu ngoài và cấu hình S1–S5
CPFxx	Lỗi mạch điều khiển/phần cứng	Tắt cấp nguồn lại; nếu vẫn xuất hiện cần kiểm tra hoặc sửa biến tần

Khi biến tần báo lỗi, không nên liên tục nhấn RESET mà chưa xác định nguyên nhân. Hãy kiểm tra mã lỗi, loại bỏ nguyên nhân trước, sau đó mới reset bằng bàn phím hoặc ngõ vào Fault Reset. Manual cũng cho phép kiểm tra lịch sử lỗi qua nhóm monitor U2.

Trường hợp biến tần Yaskawa J1000 không hoạt động, thường xuyên báo lỗi, cần thay thế biến tần hoặc cần tích hợp với PLC, HMI và hệ thống điều khiển, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và hỗ trợ kỹ thuật.
