Để biến tần Yaskawa V1000 hoạt động ổn định, việc đấu dây đúng và lựa chọn chính xác các tham số như nguồn lệnh chạy, nguồn đặt tần số, thời gian tăng giảm tốc và thông số động cơ là rất quan trọng.

Trong bài viết dưới đây, Tự Động Hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Yaskawa V1000, từ sử dụng bàn phím, đấu nối mạch động lực đến chạy bằng terminal, chiết áp, nhiều cấp tốc độ và truyền thông.

I. Tổng Quan Về Biến Tần Yaskawa V1000

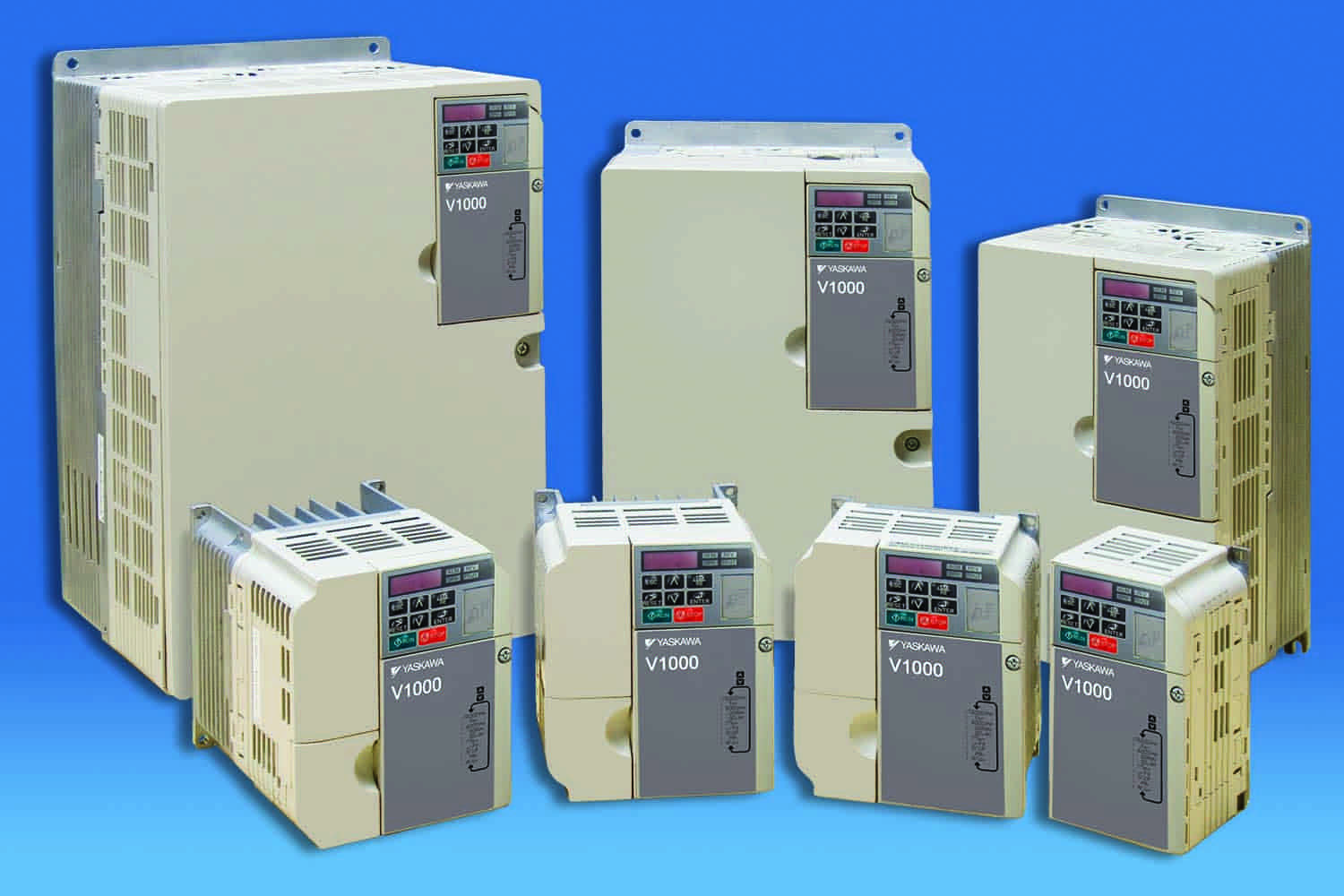

Yaskawa V1000 là dòng biến tần compact vector của Yaskawa, được thiết kế để điều khiển tốc độ động cơ trong nhiều hệ thống máy móc và dây chuyền tự động hóa. Với thiết kế nhỏ gọn, khả năng cài đặt linh hoạt và hỗ trợ nhiều phương thức điều khiển, V1000 phù hợp từ những ứng dụng cơ bản như quạt, bơm, băng tải đến các máy yêu cầu khả năng điều khiển tốc độ và mô-men tốt hơn.

Dòng V1000 được cung cấp với nhiều cấp nguồn và dải công suất khác nhau, bao gồm:

• Nguồn 200 V, 3 pha: công suất từ 0.1 đến 18.5 kW.
• Nguồn 200 V, 1 pha: công suất từ 0.1 đến 3.7 kW.
• Nguồn 400 V, 3 pha: công suất từ 0.2 đến 18.5 kW.

Một ưu điểm của Yaskawa V1000 là hỗ trợ nhiều phương pháp điều khiển động cơ. Thông qua tham số A1-02, người dùng có thể lựa chọn V/f Control, Open Loop Vector – OLV hoặc PM Open Loop Vector tùy theo loại động cơ và yêu cầu của ứng dụng.
V1000 cũng hỗ trợ nhiều cách nhận lệnh vận hành và đặt tần số. Biến tần có thể được điều khiển trực tiếp bằng Digital LED Operator, thông qua các terminal điều khiển bên ngoài, tín hiệu analog, tín hiệu xung hoặc giao tiếp MEMOBUS/Modbus. Điều này giúp thiết bị dễ dàng tích hợp với PLC, HMI và các hệ thống điều khiển tự động trong nhà máy.

Ngoài ra, Yaskawa V1000 được tích hợp chức năng Auto-Tuning để nhận dạng các đặc tính điện của động cơ. Với động cơ không đồng bộ, biến tần hỗ trợ Rotational Auto-Tuning cho V/f, Rotational Auto-Tuning cho Open Loop Vector và Stationary Auto-Tuning điện trở dây-dây tùy điều kiện vận hành.

Một số ứng dụng phổ biến của biến tần Yaskawa V1000 gồm:

• Băng tải và hệ thống vận chuyển.
• Quạt hút, quạt thông gió và hệ thống HVAC.
• Máy bơm nước.
• Máy nén khí.
• Máy đóng gói và máy chế biến thực phẩm.
• Máy khuấy, máy trộn.
• Máy công cụ và thiết bị sản xuất.
• Các hệ thống tự động hóa sử dụng PLC điều khiển tốc độ động cơ.

Trong Technical Manual, Yaskawa cũng cung cấp sẵn các nhóm thiết lập ứng dụng cho bơm cấp nước, băng tải, quạt hút, quạt HVAC, máy nén khí và băng tải 2, giúp người dùng thuận tiện hơn trong quá trình cấu hình ban đầu.

Nhờ khả năng hỗ trợ nhiều chế độ điều khiển, nhiều nguồn lệnh vận hành và giao tiếp truyền thông, Yaskawa V1000 là dòng biến tần có tính ứng dụng cao trong các hệ thống máy công nghiệp. Tuy nhiên, để thiết bị vận hành đúng và ổn định, người dùng cần nắm rõ cách sử dụng bàn phím, đấu nối terminal và thiết lập các tham số cơ bản trước khi đưa biến tần vào vận hành thực tế.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa V1000

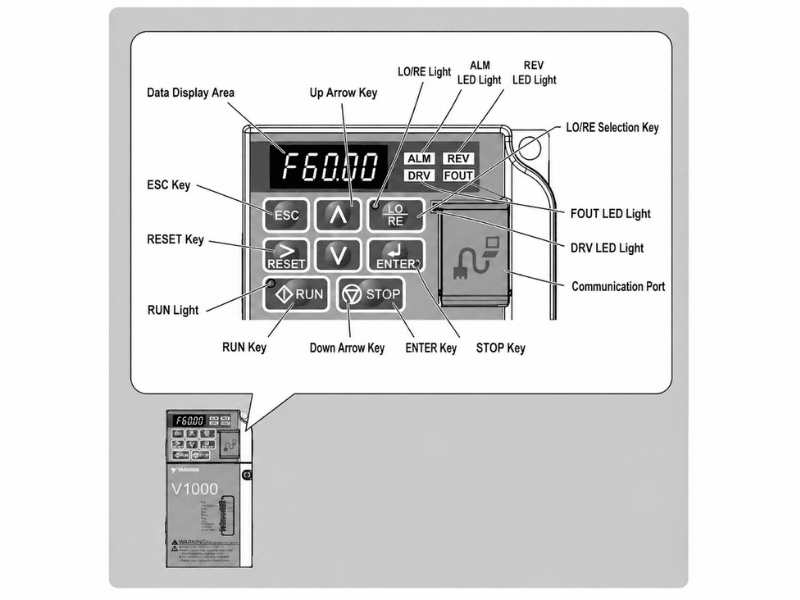

Bàn phím LED tích hợp trên Yaskawa V1000 cho phép người dùng nhập lệnh RUN/STOP, theo dõi dữ liệu vận hành, thay đổi tham số và xem thông tin cảnh báo hoặc lỗi.

1. Chức năng các phím

Phím	Chức năng
ESC	Trở về menu hoặc màn hình trước
RESET/►	Di chuyển vị trí chữ số; reset lỗi
▲	Tăng tham số hoặc giá trị
▼	Giảm tham số hoặc giá trị
ENTER	Truy cập menu và xác nhận giá trị
RUN	Khởi động biến tần khi chạy bằng bàn phím
STOP	Dừng biến tần
LO/RE	Chuyển đổi LOCAL/REMOTE

Khi đèn LO/RE sáng, biến tần đang ở chế độ LOCAL và có thể nhận lệnh trực tiếp từ bàn phím. Khi chuyển sang REMOTE, nguồn lệnh chạy và tần số sẽ được quyết định bởi các tham số b1-01 và b1-02.

2. Cách thay đổi một tham số

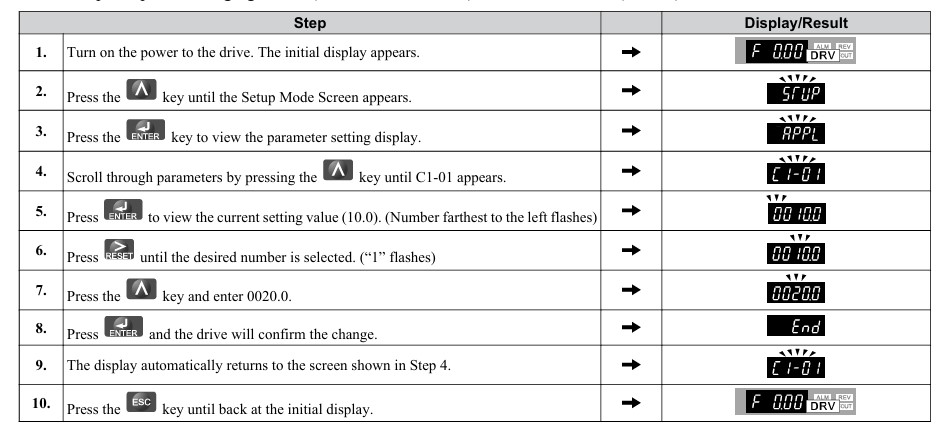

Ví dụ cần thay đổi thời gian tăng tốc C1-01:

1. Nhấn ESC để di chuyển đến màn hình cài đặt tham số.
2. Dùng ▲/▼ để chọn nhóm C1.
3. Chọn C1-01.
4. Nhấn ENTER để xem giá trị.
5. Sử dụng ▲/▼ và phím dịch chuyển để thay đổi.
6. Nhấn ENTER để lưu.
7. Nhấn ESC để trở về màn hình vận hành.

C1-01 là thời gian tăng tốc mặc định, trong khi C1-02 là thời gian giảm tốc mặc định. Theo Yaskawa, thời gian tăng tốc được tính từ 0 Hz đến tần số đầu ra cực đại E1-04 và thời gian giảm tốc được tính theo chiều ngược lại.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa V1000

Trước khi tiến hành cài đặt biến tần Yaskawa V1000, cần kiểm tra chính xác model, cấp điện áp đầu vào và công suất động cơ. Không đấu điện khi chưa xác nhận sơ đồ terminal của đúng model.

Tải tài liệu manual biến tần Yaskawa V1000: TẠI ĐÂY

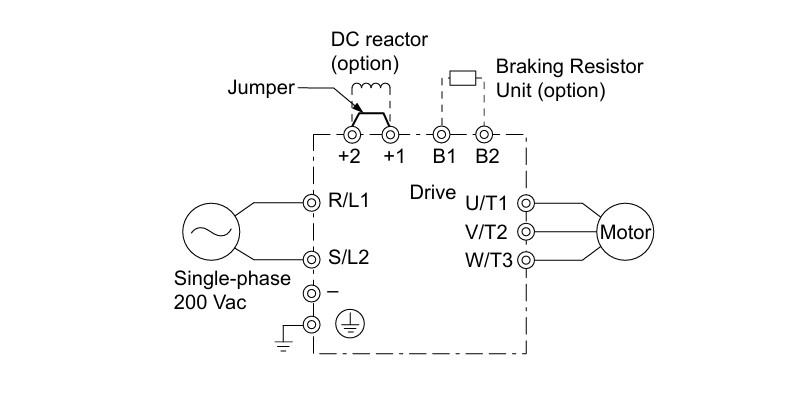

1. Đấu nguồn vào và động cơ

Các terminal mạch động lực thường dùng trên Yaskawa V1000:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
B1, B2	Kết nối điện trở hãm theo cấu hình cho phép
+1, +2	Kết nối DC reactor tùy ứng dụng
Ground	Tiếp địa bảo vệ

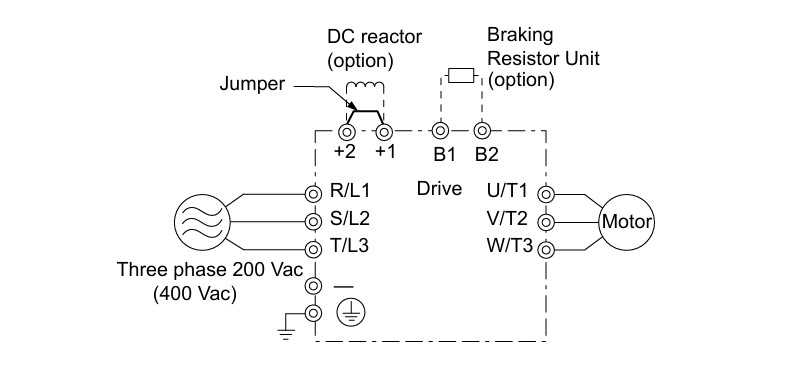

Sơ đồ tiêu chuẩn của Yaskawa xác định R/L1, S/L2, T/L3 là phía nguồn và U/T1, V/T2, W/T3 là phía động cơ. Các model một pha và ba pha có sơ đồ nguồn đầu vào khác nhau, do đó cần kiểm tra đúng manual theo mã biến tần trước khi đấu.

Tuyệt đối không cấp nguồn điện lưới vào U/T1, V/T2 hoặc W/T3. Sau khi đấu xong cần kiểm tra tiếp địa và siết terminal đúng lực quy định.

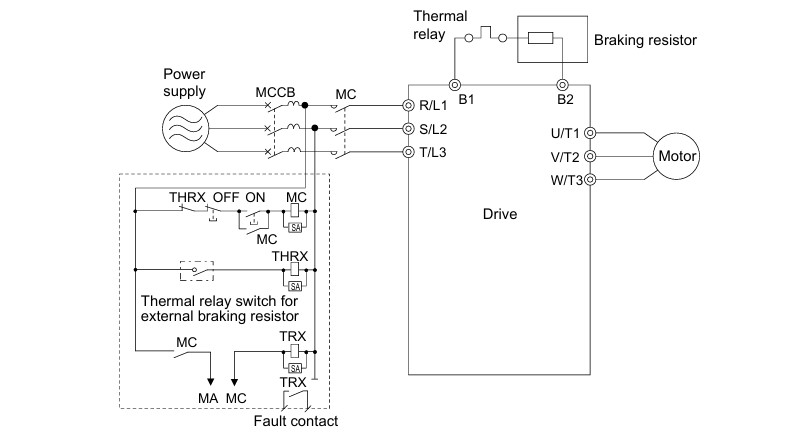

2. Đấu điện trở hãm

Yaskawa V1000 có terminal phục vụ các thiết bị hãm tùy công suất và cấu hình. Terminal B1, B2 được sử dụng cho điện trở hãm theo hướng dẫn của nhà sản xuất. Yaskawa cũng lưu ý không được kết nối các thiết bị không được chỉ định vào B1, B2, +1, +2 hoặc cực DC.

Điện trở hãm thường được xem xét khi:

• Máy cần dừng nhanh.
• Tải có quán tính lớn.
• Chu kỳ tăng giảm tốc diễn ra liên tục.
• Xuất hiện lỗi quá áp khi giảm tốc.
• Tải có khả năng phát năng lượng ngược về DC bus.

Không tự ý giảm giá trị điện trở để tăng khả năng hãm vì có thể vượt khả năng của bộ hãm.

3. Các terminal điều khiển thường dùng

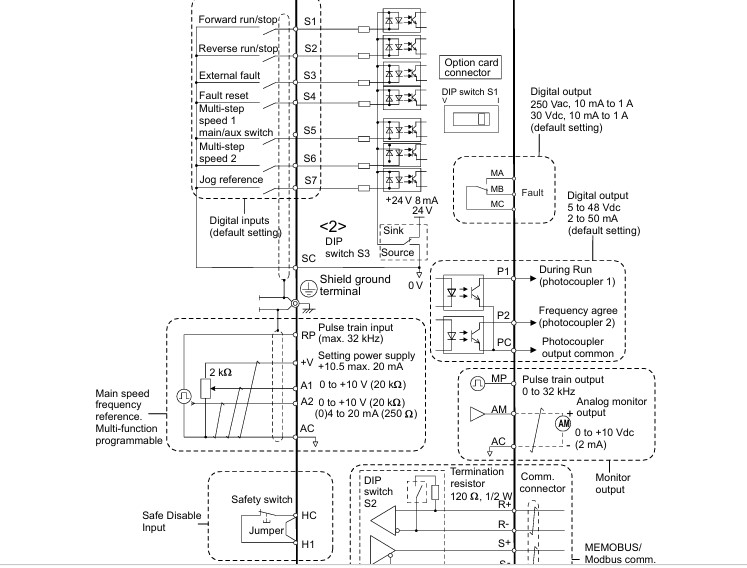

Terminal	Công dụng
S1–S7	Ngõ vào số đa chức năng
SC	Chân chung ngõ vào số
+V	Nguồn tham chiếu +10.5 V, tối đa 20 mA
A1	Ngõ vào analog 0–10 V
A2	Ngõ vào analog điện áp hoặc dòng
AC	Chân chung analog
RP	Ngõ vào xung
R+, R-, S+, S-	MEMOBUS/Modbus RS-485/422
MA, MB, MC	Ngõ ra relay đa chức năng
P1, P2, PC	Ngõ ra photocoupler
AM	Ngõ ra analog monitor

Terminal A1 hỗ trợ tín hiệu 0–10 V. A2 có thể sử dụng 0–10 V hoặc 0/4–20 mA và phải lựa chọn đúng DIP switch cùng tham số H3-09. V1000 còn tích hợp cổng truyền thông RS-485/422 tại R+, R-, S+, S-.

4. Lưu ý chống nhiễu khi đấu dây

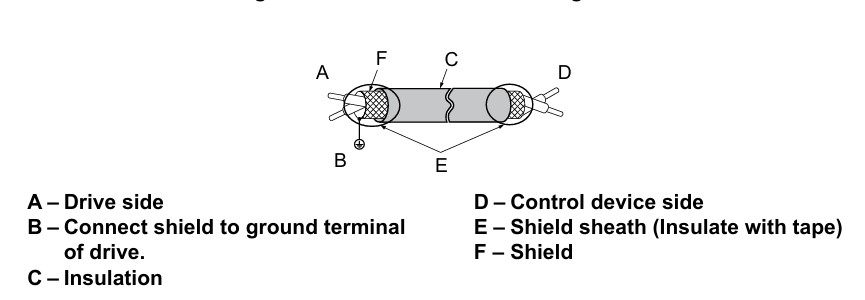

Dây động cơ U/T1, V/T2, W/T3 nên được đi tách khỏi dây tín hiệu điều khiển và dây truyền thông. Với tín hiệu analog hoặc RS-485, ưu tiên sử dụng cáp xoắn đôi chống nhiễu và xử lý lớp shield đúng kỹ thuật. Sơ đồ chuẩn của Yaskawa cũng phân biệt rõ đường dây động lực, dây shield và twisted-pair shielded line.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa V1000

1. Kiểm tra trước khi cấp nguồn

Trước khi cài đặt, cần ghi lại thông tin trên nhãn động cơ:

• Công suất định mức.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Số cực.
• Tốc độ định mức.

Đồng thời kiểm tra nguồn cấp, dây động lực, tiếp địa, cơ cấu máy và trạng thái các công tắc RUN bên ngoài.

2. Khôi phục cài đặt gốc

Tham số A1-03 – Initialize Parameters được sử dụng để khởi tạo lại tham số.

Giá trị A1-03	Chức năng
0	Không khởi tạo
1110	Khôi phục bộ tham số người dùng đã lưu
2220	Khởi tạo mặc định theo điều khiển 2 dây
3330	Khởi tạo mặc định theo điều khiển 3 dây
5550	Reset lỗi oPE04 theo trường hợp quy định

Với ứng dụng thông thường sử dụng công tắc chạy thuận/nghịch, có thể đặt A1-03 = 2220. Sau khi thực hiện, A1-03 tự trở về 0. Chế độ 2220 đặt S1 và S2 cho Forward Run và Reverse Run; 3330 cấu hình S1, S2 và S5 cho Run, Stop và Forward/Reverse.

3. Chọn chế độ điều khiển động cơ

Cài A1-02:

• A1-02 = 0: V/f.
• A1-02 = 2: Open Loop Vector.
• A1-02 = 5: PM Open Loop Vector.

Đối với quạt, bơm, băng tải hoặc máy thông thường, V/f thường dễ cài đặt. Với yêu cầu mô-men và độ đáp ứng cao hơn, Open Loop Vector phù hợp hơn nhưng nên Auto-Tuning trước khi vận hành.

4. Nhập thông số động cơ

Trong chế độ vận hành thông thường, tham số E2-01 cần được nhập đúng theo dòng định mức ghi trên nhãn motor. Thông số này được sử dụng cho chức năng bảo vệ quá tải điện tử của biến tần.

Khi thực hiện Auto-Tuning, các dữ liệu chính cần nhập gồm:

Tham số	Nội dung
T1-02	Công suất động cơ
T1-03	Điện áp định mức
T1-04	Dòng điện định mức
T1-05	Tần số cơ bản
T1-06	Số cực động cơ
T1-07	Tốc độ cơ bản

Các giá trị phải lấy trực tiếp từ nameplate động cơ, không nên sử dụng mặc định nếu thông số không trùng thực tế.

5. Auto-Tuning động cơ

Đối với Open Loop Vector, Yaskawa hướng dẫn lựa chọn loại Auto-Tuning tại nhóm T1, sau đó nhập dữ liệu nameplate và tiến hành tuning.

Rotational Auto-Tuning yêu cầu động cơ có thể quay tự do và không nên thực hiện khi motor vẫn nối với tải. Yaskawa cảnh báo cần bảo đảm khu vực xung quanh an toàn vì động cơ có thể quay trong quá trình tuning.

Nếu không thể tách động cơ khỏi máy, cần lựa chọn phương pháp tuning phù hợp thay vì thực hiện Rotational Auto-Tuning.

6. Chọn nguồn lệnh chạy

Tham số quan trọng tiếp theo khi cài đặt biến tần Yaskawa V1000 là b1-02.

b1-02	Nguồn lệnh RUN/STOP
0	Bàn phím Digital Operator
1	Terminal điều khiển
2	MEMOBUS/Modbus
3	Option card

Nếu chạy thử bằng bàn phím, cài b1-02 = 0. Nếu dùng công tắc hoặc PLC xuất tín hiệu số vào S1–S7, đặt b1-02 = 1.

7. Chọn nguồn đặt tần số

Tham số b1-01 – Frequency Reference Selection:

b1-01	Nguồn đặt tần số
0	Digital Operator / d1-01…d1-17
1	Terminal analog A1/A2
2	MEMOBUS/Modbus
3	Option card
4	Pulse input RP

Đây là tham số rất thường gặp trong quá trình cài đặt Yaskawa V1000. Chẳng hạn, muốn điều chỉnh tốc độ bằng chiết áp đấu vào A1 thì đặt b1-01 = 1; muốn PLC gửi tần số qua Modbus thì đặt b1-01 = 2.

8. Cài tần số và thời gian tăng giảm tốc

Một số tham số cơ bản:

Tham số	Chức năng
d1-01	Tần số đặt số 1
E1-04	Tần số đầu ra cực đại
d2-01	Giới hạn trên tần số
d2-02	Giới hạn dưới tần số
C1-01	Thời gian tăng tốc 1
C1-02	Thời gian giảm tốc 1
b1-03	Phương pháp dừng

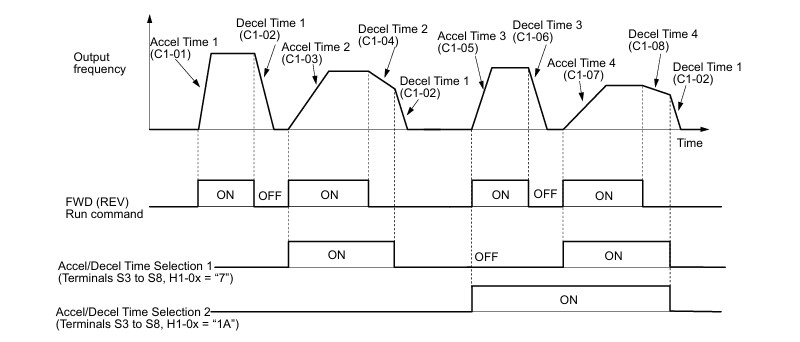

Không nên cài thời gian tăng/giảm tốc quá ngắn khi tải có quán tính lớn. Yaskawa cho biết C1-01 và C1-02 là bộ thời gian tăng/giảm tốc mặc định; thời gian giảm tốc quá nhanh có thể gây hiện tượng quá áp trên DC bus.

9. Chạy thử động cơ

Sau khi hoàn thành các bước trên:

1. Đưa biến tần về LOCAL hoặc chọn đúng b1-01/b1-02.
2. Cài tần số chạy thử khoảng 5–10 Hz.
3. Cho động cơ chạy.
4. Kiểm tra chiều quay.
5. Theo dõi dòng điện và tiếng động bất thường.
6. Dừng máy.
7. Sau khi xác nhận bình thường mới tăng dần lên tần số làm việc.

Nếu động cơ quay ngược, hãy ngắt hoàn toàn nguồn và chờ DC bus xả an toàn trước khi đảo hai trong ba dây motor, hoặc xử lý chiều quay bằng logic điều khiển phù hợp. Không thao tác dây U/V/W khi biến tần đang được cấp điện.

V. Cài Đặt Yaskawa V1000 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ bằng bàn phím

Cài:

Tham số	Giá trị
b1-02	0
b1-01	0
d1-01	Tần số mong muốn
C1-01	Thời gian tăng tốc
C1-02	Thời gian giảm tốc

Sau đó đưa biến tần về LOCAL, nhập tần số, nhấn RUN để chạy và STOP để dừng. Đây là cách phù hợp nhất để chạy thử sau khi hoàn thành đấu dây. Khi b1-02 = 0, RUN và STOP trên Digital Operator trực tiếp điều khiển động cơ.

2. Chạy bằng công tắc ngoài, chỉnh tốc độ trên bàn phím

Cài:

Tham số	Giá trị
b1-02	1
b1-01	0
A1-03	2220 nếu cần đưa về cấu hình 2 dây

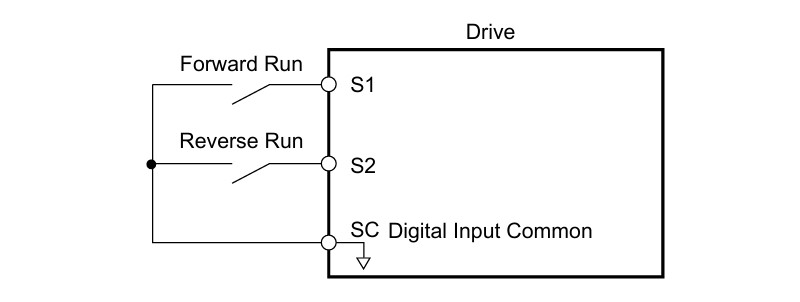

Sau khi khởi tạo 2 dây, S1 được dùng cho chạy thuận và S2 dùng cho chạy nghịch theo cấu hình mặc định. SC là chân chung của ngõ vào số.

Tần số được nhập tại d1-01 hoặc Digital Operator trong khi lệnh RUN/STOP đến từ terminal.

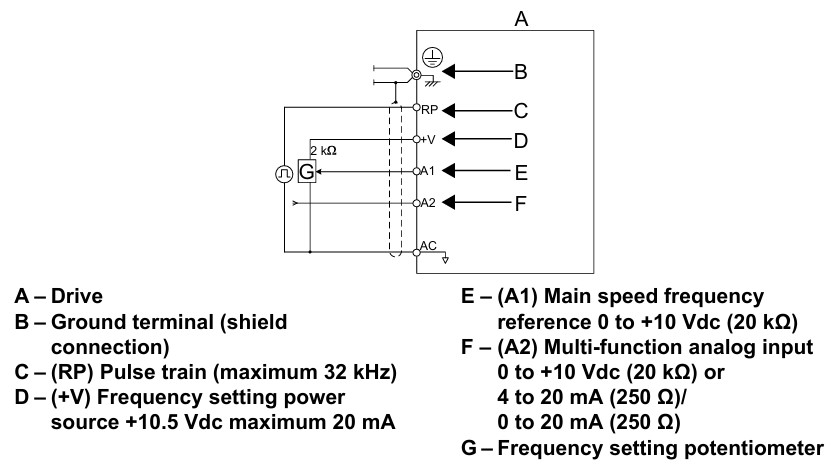

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp

Đây là một trong những cấu hình được sử dụng nhiều khi cài đặt biến tần Yaskawa V1000 cho máy độc lập.

Cài:

Tham số	Giá trị
b1-02	1
b1-01	1
C1-01	Theo yêu cầu
C1-02	Theo yêu cầu

Đấu chiết áp:

• Một đầu vào +V.
• Chân giữa vào A1.
• Đầu còn lại vào AC.

A1 nhận tín hiệu 0–10 V. Nếu sử dụng A2 thay cho A1, cần lựa chọn đúng chế độ điện áp/dòng bằng DIP switch S1 và H3-09. Với tín hiệu dòng, H3-09 = 2 tương ứng 4–20 mA và H3-09 = 3 tương ứng 0–20 mA.

4. Điều khiển bằng nút nhấn 3 dây

Với tủ điện sử dụng nút START và STOP riêng biệt, có thể khởi tạo: A1-03 = 3330

Sau khi khởi tạo, cấu hình cơ bản là:

• S1: RUN – nút nhấn thường mở.
• S2: STOP – nút nhấn thường đóng.
• S5: chọn Forward/Reverse.
• SC: chân chung.

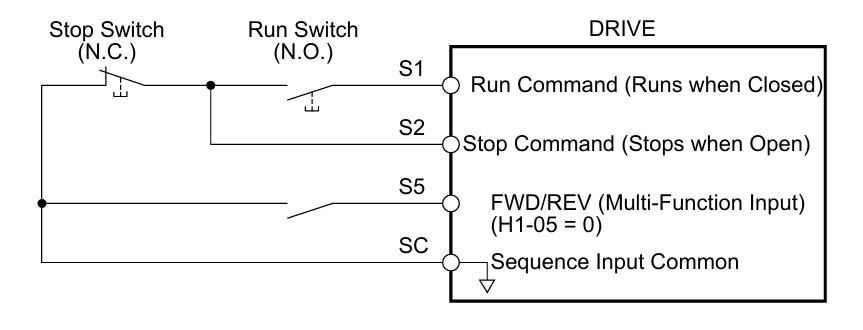

Sơ đồ 3-wire chính thức của Yaskawa sử dụng S1, S2 và S5 theo đúng nguyên lý trên. Kiểu điều khiển này phù hợp với tủ máy công nghiệp sử dụng nút nhấn momentary thay vì công tắc duy trì.

5. Cài nhiều cấp tốc độ

Yaskawa V1000 cho phép thiết lập tối đa 16 tần số preset và một tần số Jog tại nhóm d1.

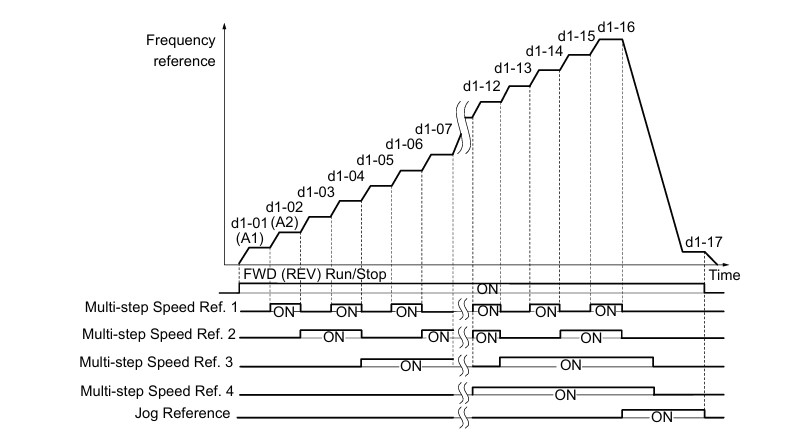

Các tham số từ d1-01 đến d1-16 tương ứng Frequency Reference 1–16; d1-17 là Jog Frequency Reference. Các cấp tốc độ được lựa chọn thông qua ngõ vào số đa chức năng.

Ví dụ có thể sử dụng:

• H1-05 = 3: Multi-Step Speed Reference 1.
• H1-06 = 4: Multi-Step Speed Reference 2.

Hai tín hiệu chọn cấp tốc độ tạo bốn tổ hợp khác nhau, phù hợp với máy cần một số tốc độ cố định mà không phải lắp chiết áp hoặc module analog.

6. Điều khiển Yaskawa V1000 qua Modbus RTU

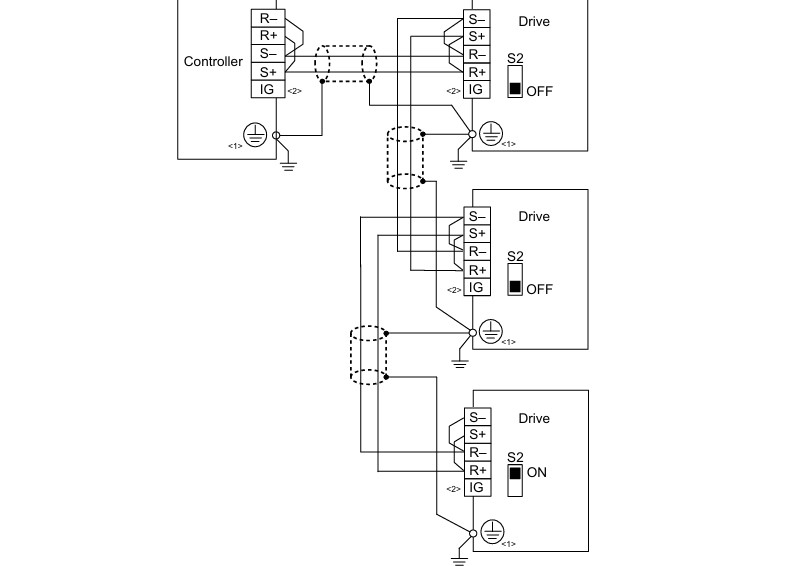

V1000 tích hợp truyền thông MEMOBUS/Modbus RS-485/422 thông qua các terminal R+, R-, S+, S-. Khi muốn PLC điều khiển cả RUN/STOP và tần số qua truyền thông, cài:

Tham số	Giá trị
b1-02	2 – MEMOBUS/Modbus
b1-01	2 – MEMOBUS/Modbus

Sau đó thiết lập nhóm H5, trong đó H5-01 là địa chỉ slave và H5-02 lựa chọn tốc độ truyền. Sau khi thay đổi các tham số truyền thông tương ứng, cần thực hiện theo yêu cầu của manual, trong đó H5-01 và H5-02 có hiệu lực sau khi cấp nguồn lại.

Khi kết nối PLC, cần bảo đảm địa chỉ trạm, baud rate và định dạng truyền thông giữa PLC và biến tần trùng nhau. Dây RS-485 nên sử dụng cáp xoắn đôi chống nhiễu và tách khỏi dây động lực.

VI. Bảng Mã Lỗi Biến Tần Yaskawa V1000 Thường Gặp

Trong quá trình vận hành, Yaskawa V1000 sẽ hiển thị mã lỗi trực tiếp trên Digital Operator. Không nên reset liên tục nếu chưa xác định được nguyên nhân.

Mã lỗi	Nội dung	Hướng kiểm tra
oC	Quá dòng	Kiểm tra motor, cáp U/V/W, tải và thời gian tăng tốc
ov	Quá áp DC bus	Tăng thời gian giảm tốc, kiểm tra tải tái sinh và điện trở hãm
Uv1	Thấp áp mạch chính	Kiểm tra nguồn vào, CB, contactor và điện áp DC bus
oL1	Quá tải động cơ	Kiểm tra tải và E2-01
oL2	Quá tải biến tần	Giảm tải, kiểm tra công suất biến tần
oH / oH1	Quá nhiệt biến tần	Kiểm tra quạt, nhiệt độ tủ và khe thông gió
PF	Mất pha đầu vào	Kiểm tra nguồn ba pha và độ mất cân bằng điện áp
LF	Mất pha đầu ra	Kiểm tra U/T1, V/T2, W/T3 và động cơ
CE	Lỗi MEMOBUS/Modbus	Kiểm tra RS-485, dây chống nhiễu và tham số H5
EF1–EF7	External Fault	Kiểm tra tín hiệu ngoài tại S1–S7

Khi gặp các lỗi quá dòng, mất pha đầu ra hoặc lỗi liên quan cách điện, nên ngắt nguồn, chờ tụ DC bus xả hoàn toàn rồi tiến hành đo kiểm trước khi cho máy chạy trở lại.

Trường hợp biến tần Yaskawa V1000 không hoạt động, thường xuyên báo lỗi hoặc cần tích hợp với PLC, HMI và hệ thống điều khiển, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kỹ thuật viên hỗ trợ kiểm tra, cài đặt và đưa ra phương án xử lý phù hợp.
