MCB Merlin Gerin: Tổng Quan Và Cách Chọn

Trong hệ thống điện dân dụng, tủ điện công nghiệp hay tủ điều khiển máy móc, MCB là một trong những thiết bị đóng cắt cơ bản nhưng cực kỳ quan trọng. Khi tìm hiểu về thiết bị này, nhiều kỹ thuật viên và chủ xưởng thường gặp cụm từ mcb merlin gerin và đặt câu hỏi: đây là thiết bị gì, có còn phổ biến không, dùng cho ứng dụng nào và cần chọn ra sao cho đúng?

Bài viết này sẽ giúp bạn hiểu rõ hơn về MCB Merlin Gerin theo hướng thực tế, dễ hiểu, phù hợp với kỹ thuật viên, chủ doanh nghiệp, nhà máy và các đơn vị đại lý đang tìm hiểu thiết bị điện – tự động hoá.

I. MCB Merlin Gerin là gì?

MCB Merlin Gerin là cách gọi thường dùng để chỉ các dòng cầu dao tự động MCB mang thương hiệu Merlin Gerin. MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép hoặc cầu dao tự động dạng tép.

Thiết bị này có nhiệm vụ đóng ngắt mạch điện và bảo vệ hệ thống khi xảy ra các sự cố như quá tải hoặc ngắn mạch. Nói đơn giản, khi dòng điện vượt quá mức cho phép, MCB sẽ tự động ngắt để hạn chế nguy cơ cháy dây, hỏng thiết bị hoặc mất an toàn cho người vận hành.

1. Merlin Gerin và mối liên hệ với Schneider Electric

Merlin Gerin là một thương hiệu thiết bị điện đã rất quen thuộc trong ngành điện, đặc biệt ở các dòng thiết bị đóng cắt hạ thế. Về sau, thương hiệu này nằm trong hệ sinh thái của Schneider Electric, vì vậy trên thị trường hiện nay, nhiều người vẫn quen gọi là aptomat Merlin Gerin, trong khi một số dòng sản phẩm mới thường được nhận diện dưới thương hiệu Schneider Electric.

Vì lý do này, khi tìm mua hoặc thay thế mcb merlin gerin, người dùng cần kiểm tra kỹ mã sản phẩm, thông số kỹ thuật và dòng tương đương. Không nên chỉ dựa vào tên gọi cũ, vì cùng là MCB nhưng mỗi mã có thể khác nhau về dòng định mức, số cực, khả năng cắt và đặc tính bảo vệ.

2. Vai trò của MCB trong tủ điện

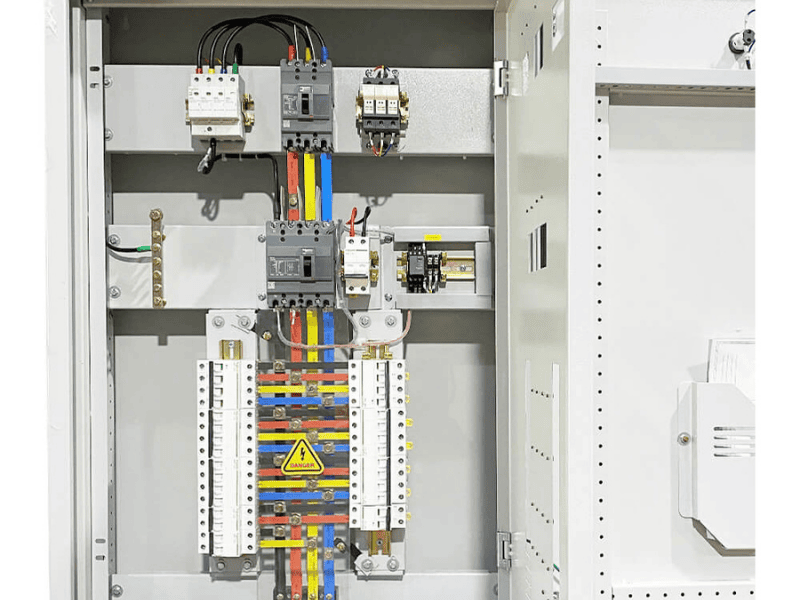

Trong một tủ điện thực tế, MCB thường được lắp để bảo vệ từng nhánh tải riêng biệt. Ví dụ, một tủ điện nhà xưởng có thể dùng MCCB tổng ở đầu vào, sau đó chia ra nhiều nhánh nhỏ bằng MCB để cấp nguồn cho đèn chiếu sáng, ổ cắm, quạt thông gió, bộ nguồn 24VDC, PLC, HMI hoặc các thiết bị phụ trợ.

Điểm quan trọng là MCB không chỉ dùng để “bật tắt điện”, mà còn là lớp bảo vệ đầu tiên cho từng nhánh mạch. Nếu một nhánh xảy ra sự cố, MCB của nhánh đó sẽ ngắt, giúp hạn chế ảnh hưởng lan sang toàn bộ hệ thống.

II. Ứng dụng thực tế của MCB Merlin Gerin trong hệ thống điện

MCB Merlin Gerin được sử dụng trong nhiều hệ thống điện khác nhau, từ dân dụng, thương mại đến công nghiệp. Với các tủ điện cũ, bạn vẫn có thể gặp các thiết bị mang tên Merlin Gerin đang hoạt động ổn định sau nhiều năm sử dụng.

1. Ứng dụng trong dân dụng và thương mại

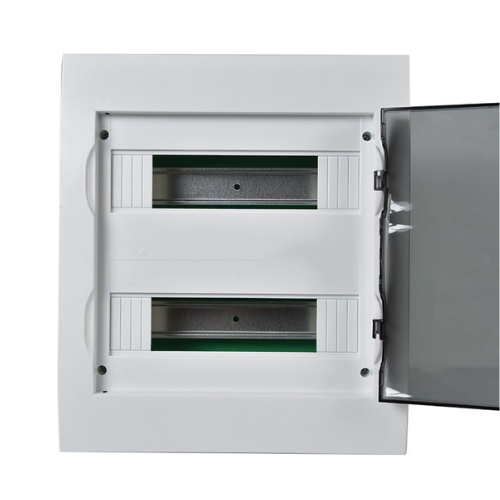

Trong hệ thống điện dân dụng, MCB thường được dùng để bảo vệ các nhánh điện như chiếu sáng, ổ cắm, điều hoà, bình nóng lạnh hoặc các khu vực riêng trong nhà. Ở các công trình thương mại như văn phòng, cửa hàng, khách sạn nhỏ, MCB cũng được dùng để chia tải theo tầng, theo phòng hoặc theo khu vực sử dụng.

Ví dụ, một tủ điện tầng trong văn phòng có thể dùng nhiều MCB 1P hoặc 2P để chia cho từng nhóm đèn, từng cụm ổ cắm và từng khu vực làm việc. Khi một nhánh ổ cắm bị chập do thiết bị lỗi, MCB nhánh đó ngắt, các khu vực khác vẫn có thể tiếp tục hoạt động.

2. Ứng dụng trong nhà xưởng, tủ điều khiển và máy móc

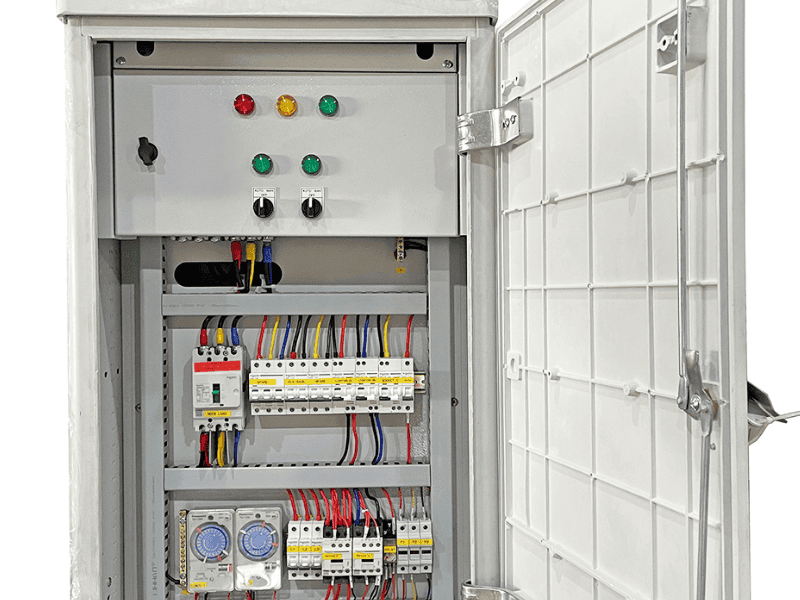

Trong nhà xưởng, cầu dao tự động MCB thường xuất hiện trong các tủ điều khiển phụ, tủ máy, tủ PLC hoặc tủ điện cấp nguồn cho thiết bị điều khiển. Ví dụ, một tủ điều khiển băng tải có thể dùng MCB riêng cho nguồn điều khiển 220VAC, MCB cho bộ nguồn 24VDC, MCB cho quạt tủ điện và MCB cho ổ cắm bảo trì.

Với các hệ thống máy móc, MCB giúp kỹ thuật viên dễ dàng cô lập từng nhánh điện khi kiểm tra, bảo trì hoặc xử lý sự cố. Đây là điểm rất thực tế trong vận hành, vì không phải lúc nào cũng cần ngắt toàn bộ tủ điện khi chỉ cần kiểm tra một nhánh nhỏ.

III. Cách chọn MCB Merlin Gerin phù hợp

Để chọn mcb merlin gerin hoặc dòng MCB Schneider tương đương, người dùng cần dựa trên thông số kỹ thuật thực tế của hệ thống. Không nên chọn theo cảm tính hoặc chỉ chọn theo thói quen “cứ lấy dòng lớn cho chắc”, vì chọn sai có thể làm giảm hiệu quả bảo vệ.

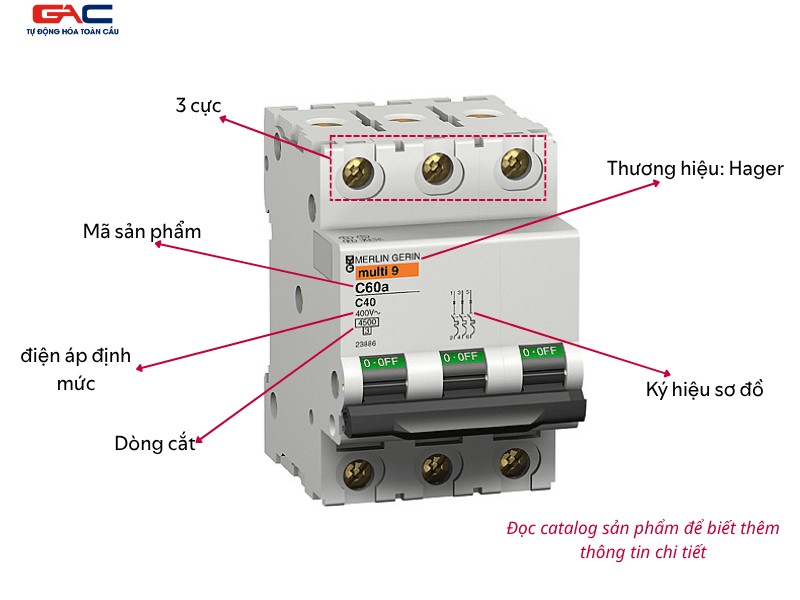

1. Chọn theo dòng định mức và số cực

Dòng định mức là thông số rất quan trọng khi chọn MCB. Đây là mức dòng điện mà thiết bị có thể mang tải liên tục trong điều kiện làm việc bình thường. Nếu chọn quá nhỏ, MCB dễ nhảy khi tải hoạt động bình thường. Nếu chọn quá lớn, thiết bị có thể không bảo vệ tốt khi dây dẫn hoặc tải bị quá tải.

Ví dụ, với nhánh cấp nguồn cho bộ nguồn 24VDC trong tủ PLC, dòng tải thường không quá lớn nên không cần chọn MCB có dòng định mức quá cao. Ngược lại, với nhánh cấp nguồn cho ổ cắm bảo trì hoặc thiết bị phụ trợ công suất lớn hơn, cần tính toán theo công suất tải và tiết diện dây dẫn.

Số cực của MCB cũng cần chọn đúng. MCB 1P thường dùng cho mạch 1 pha cắt dây pha. MCB 2P có thể cắt cả pha và trung tính. MCB 3P dùng cho hệ thống 3 pha. Trong một số trường hợp đặc biệt có thể dùng MCB 4P để cắt cả 3 pha và dây trung tính.

2. Chọn theo đặc tính tải và khả năng cắt

Ngoài dòng định mức, cần quan tâm đến đặc tính tác động của MCB. Một số tải có dòng khởi động cao trong thời gian ngắn, ví dụ động cơ nhỏ, biến áp điều khiển hoặc một số bộ nguồn. Nếu chọn MCB không phù hợp, thiết bị có thể nhảy khi vừa cấp điện dù hệ thống không có lỗi.

Khả năng cắt cũng là thông số không nên bỏ qua. Đây là khả năng của MCB khi ngắt dòng ngắn mạch. Với hệ thống dân dụng hoặc tủ điện nhỏ, mức khả năng cắt có thể khác so với hệ thống công nghiệp, nơi dòng ngắn mạch tiềm năng có thể lớn hơn. Vì vậy, khi chọn thiết bị đóng cắt hạ thế cho nhà xưởng, cần xem xét điều kiện lưới điện, vị trí lắp đặt và yêu cầu an toàn của hệ thống.

IV. Một số lưu ý khi sử dụng MCB trong thực tế

Khi sử dụng MCB Merlin Gerin hoặc các dòng MCB Schneider, ABB, LS, Hager, Mitsubishi… người dùng cần lưu ý một số điểm thực tế sau.

*Thứ nhất, không nên dùng MCB thay thế cho mọi chức năng bảo vệ. MCB chủ yếu bảo vệ quá tải và ngắn mạch. Với các yêu cầu chống rò điện, cần dùng RCCB hoặc RCBO phù hợp. Với động cơ, tuỳ ứng dụng có thể cần thêm contactor, relay nhiệt, MPCB hoặc biến tần có chức năng bảo vệ riêng.

*Thứ hai, cần siết dây đúng lực và kiểm tra đầu cos, đầu dây sau một thời gian vận hành. Rất nhiều lỗi trong tủ điện không đến từ MCB kém chất lượng, mà đến từ điểm đấu nối bị lỏng, gây phát nhiệt, cháy xém hoặc nhảy điện không ổn định.

*Thứ ba, khi thay thế thiết bị cũ, không nên chỉ nhìn hình dáng bên ngoài. Cần kiểm tra mã hàng, dòng định mức, số cực, khả năng cắt, tiêu chuẩn lắp đặt và kích thước thực tế trong tủ. Đặc biệt với các tủ điện cũ đang dùng mcb merlin gerin, nếu chuyển sang mã mới cần đối chiếu thông số kỹ thuật cẩn thận để tránh chọn sai.

*Thứ tư, nên ưu tiên thiết bị có nguồn gốc rõ ràng, tem nhãn đầy đủ và được cung cấp bởi đơn vị có chuyên môn kỹ thuật. Với thiết bị điện, giá rẻ hơn một chút nhưng không rõ nguồn gốc có thể dẫn đến rủi ro lớn hơn nhiều trong vận hành.

V. Kết luận

MCB Merlin Gerin là dòng thiết bị đóng cắt quen thuộc, từng được sử dụng rộng rãi trong nhiều hệ thống điện dân dụng và công nghiệp. Khi tìm hiểu hoặc thay thế thiết bị này, người dùng cần hiểu đúng vai trò của MCB, chọn đúng dòng định mức, số cực, khả năng cắt và đặc tính phù hợp với tải thực tế.

Nếu bạn đang cần tư vấn lựa chọn MCB, aptomat, MCCB hoặc các thiết bị điện – tự động hoá cho tủ điện, nhà xưởng, dây chuyền sản xuất, hãy liên hệ Tự động hoá Toàn Cầu (GAC) để được hỗ trợ. Đội ngũ kỹ thuật của GAC có thể giúp bạn chọn thiết bị phù hợp, đúng nhu cầu và tối ưu chi phí vận hành.

Liên hệ ngay để được tư vấn thiết bị điện – tự động hoá phù hợp cho hệ thống của bạn.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

VI. Những câu hỏi thường gặp về MCB Merlin Gerin

1. MCB Merlin Gerin là gì?

MCB Merlin Gerin là cầu dao tự động dạng tép, dùng để bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch trong hệ thống điện dân dụng và công nghiệp.

2. MCB Merlin Gerin có còn được sử dụng không?

Có. Nhiều tủ điện cũ vẫn đang sử dụng MCB Merlin Gerin. Tuy nhiên, khi thay thế mới, người dùng thường đối chiếu sang các dòng MCB Schneider tương đương.

3. MCB Merlin Gerin khác gì MCCB?

MCB thường dùng cho nhánh tải nhỏ, dòng định mức thấp hơn. MCCB thường dùng cho tải lớn hơn, tủ điện tổng hoặc hệ thống công nghiệp cần khả năng cắt cao hơn.

4. Cách chọn MCB Merlin Gerin phù hợp?

Cần chọn theo dòng định mức, số cực, khả năng cắt, đặc tính tải và tiết diện dây dẫn. Không nên chọn MCB quá lớn vì có thể làm giảm hiệu quả bảo vệ.
