MCB ABB là gì? Ứng dụng và cách chọn đúng

Trong hệ thống điện dân dụng, tủ điện công nghiệp hay dây chuyền sản xuất, việc bảo vệ mạch điện khỏi quá tải và ngắn mạch là yêu cầu rất quan trọng. Một sự cố nhỏ như chập tải, đấu nhầm dây hoặc thiết bị hoạt động vượt dòng có thể làm cháy dây dẫn, hỏng thiết bị, thậm chí gây dừng cả hệ thống.

Đó là lý do MCB ABB được nhiều kỹ thuật viên, nhà máy và đơn vị thi công điện quan tâm khi lựa chọn thiết bị đóng cắt. Vậy MCB ABB là gì, dùng để làm gì và khi chọn cần lưu ý những điểm nào? Bài viết này sẽ giải thích theo cách dễ hiểu, bám sát thực tế sử dụng trong tủ điện và nhà xưởng.

Danh mục dự án

I. MCB ABB là gì?

MCB ABB là cầu dao tự động dạng tép của thương hiệu ABB, dùng để đóng cắt và bảo vệ mạch điện khi xảy ra sự cố quá tải hoặc ngắn mạch. MCB là viết tắt của Miniature Circuit Breaker, thường được gọi là aptomat tép, CB tép hoặc cầu dao tự động.

Trong thực tế, MCB thường được lắp trong tủ điện dân dụng, tủ điều khiển, tủ phân phối, tủ máy móc hoặc các nhánh cấp nguồn cho thiết bị. Khi dòng điện vượt quá mức cho phép, MCB sẽ tự động ngắt mạch để bảo vệ dây dẫn và thiết bị phía sau.

Ví dụ, trong một tủ điện máy đóng gói, kỹ thuật viên có thể dùng MCB để bảo vệ nguồn cấp cho PLC, HMI, nguồn 24VDC, biến tần hoặc từng nhánh động cơ nhỏ. Nếu một nhánh bị chập, MCB sẽ ngắt nhánh đó thay vì để sự cố lan rộng ra toàn bộ hệ thống.

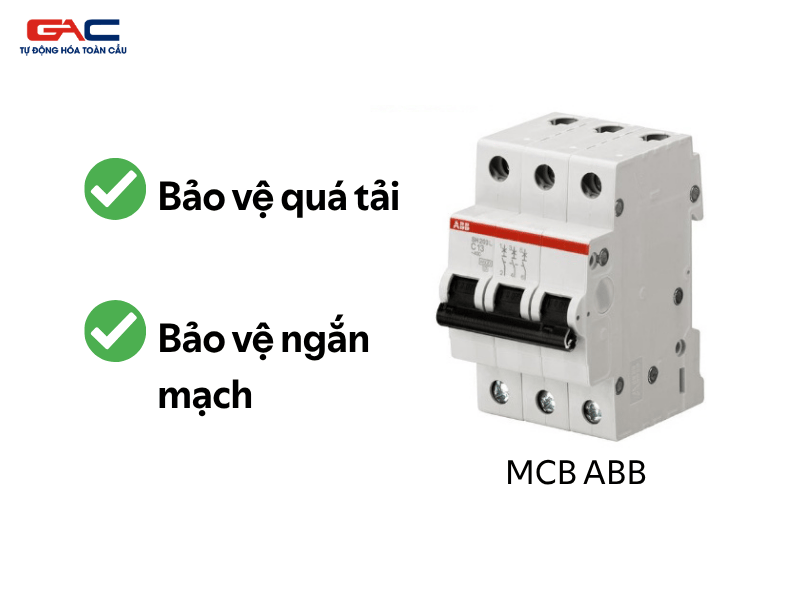

1. MCB dùng để làm gì trong hệ thống điện?

Chức năng chính của MCB là bảo vệ mạch điện trước hai tình huống phổ biến: quá tải và ngắn mạch.

Quá tải xảy ra khi dòng điện chạy qua mạch lớn hơn dòng định mức trong một khoảng thời gian nhất định. Ví dụ, dây dẫn hoặc thiết bị được thiết kế chạy ở mức 10A nhưng thực tế tải kéo lên cao hơn trong thời gian dài. Nếu không có thiết bị bảo vệ, dây có thể nóng lên, làm lão hóa cách điện hoặc gây nguy cơ cháy nổ.

Ngắn mạch là sự cố nghiêm trọng hơn, thường xảy ra khi dây pha chạm trung tính, pha chạm pha hoặc có lỗi đấu nối. Lúc này dòng điện tăng rất lớn trong thời gian cực ngắn. MCB cần ngắt nhanh để giảm rủi ro hư hỏng thiết bị và đảm bảo an toàn cho hệ thống.

2. Vì sao MCB ABB được sử dụng phổ biến?

MCB ABB được lựa chọn nhiều vì ABB là thương hiệu thiết bị điện có độ nhận diện cao trên thị trường. Với các công trình, nhà xưởng hoặc tủ điện yêu cầu tính ổn định, việc chọn thiết bị đóng cắt từ thương hiệu uy tín giúp tăng độ tin cậy cho toàn hệ thống.

Ngoài yếu tố thương hiệu, MCB ABB còn có nhiều dòng sản phẩm phù hợp với các nhu cầu khác nhau, từ điện dân dụng, thương mại đến công nghiệp. Điều này giúp kỹ thuật viên dễ chọn thiết bị theo số cực, dòng định mức, đặc tính bảo vệ và khả năng cắt ngắn mạch phù hợp.

II. Cấu tạo và nguyên lý hoạt động của MCB ABB

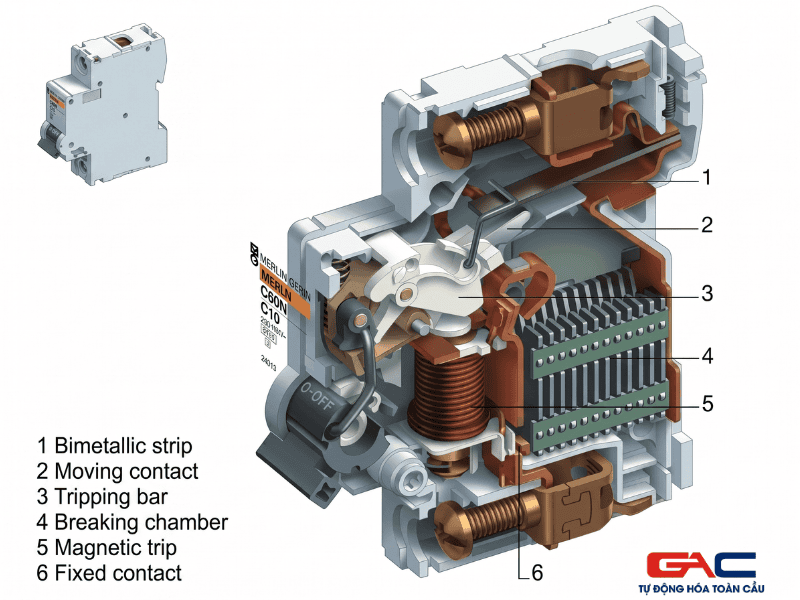

Về cơ bản, MCB ABB cũng có cấu tạo tương tự các dòng MCB chất lượng trên thị trường, gồm các bộ phận chính như vỏ cách điện, tiếp điểm đóng cắt, cơ cấu gạt, buồng dập hồ quang, phần tử bảo vệ nhiệt và phần tử bảo vệ từ.

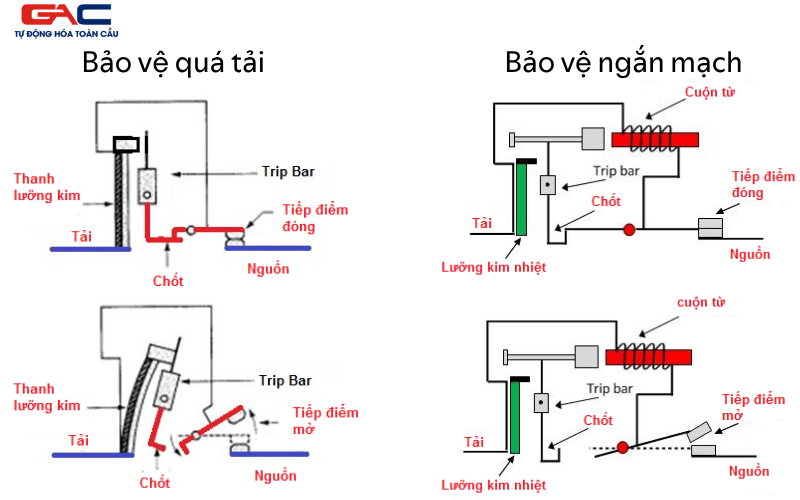

Phần bảo vệ nhiệt thường liên quan đến cơ chế chống quá tải. Khi dòng điện vượt mức cho phép trong thời gian nhất định, phần tử nhiệt sẽ tác động làm MCB nhảy. Cơ chế này phù hợp với các tình huống tải tăng chậm hoặc quá tải kéo dài.

Phần bảo vệ từ thường liên quan đến cơ chế chống ngắn mạch. Khi xảy ra sự cố chập điện, dòng tăng đột ngột, cuộn từ bên trong MCB sẽ tác động rất nhanh để ngắt mạch. Đây là yếu tố quan trọng giúp hạn chế hư hỏng khi có sự cố nghiêm trọng.

Một điểm kỹ thuật cần chú ý là MCB không chỉ “bật tắt điện” như công tắc thông thường. Nó là thiết bị bảo vệ, vì vậy việc chọn sai dòng định mức, sai đặc tính hoặc sai khả năng cắt có thể khiến hệ thống không được bảo vệ đúng cách.

III. Ứng dụng thực tế của MCB ABB trong tủ điện

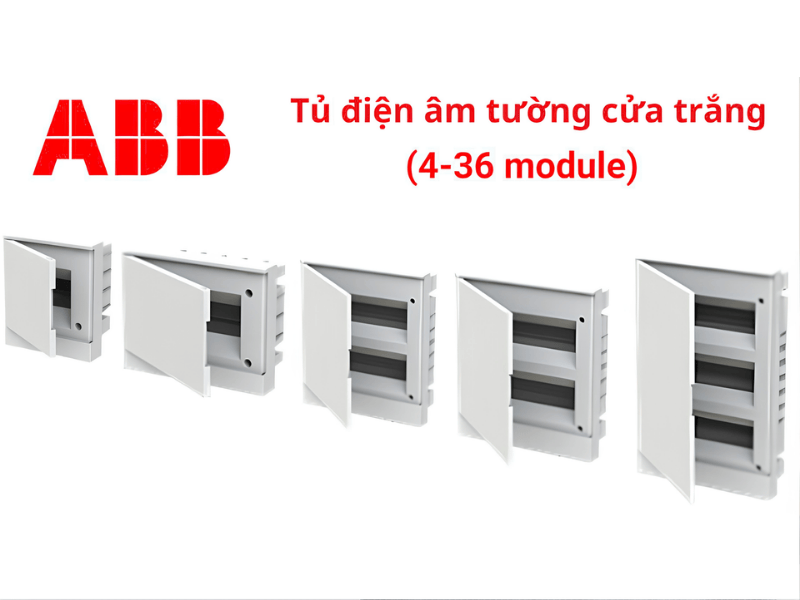

Trong thực tế thi công, MCB ABB có thể xuất hiện ở nhiều vị trí khác nhau trong hệ thống điện. Ở tủ điện dân dụng, MCB thường dùng để bảo vệ từng nhánh ổ cắm, chiếu sáng, điều hòa hoặc thiết bị gia dụng.

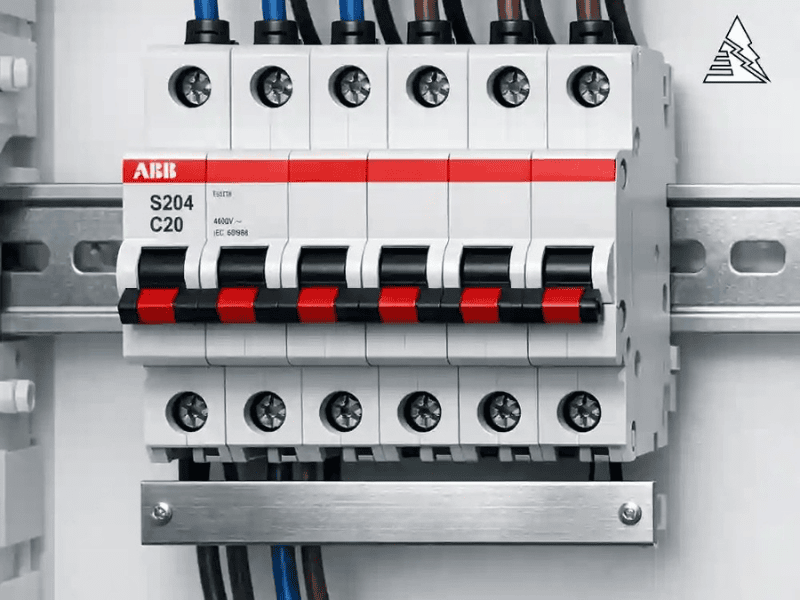

Trong tủ điện công nghiệp, MCB có thể dùng để bảo vệ nguồn cấp cho mạch điều khiển, bộ nguồn 24VDC, PLC, HMI, relay trung gian, cảm biến hoặc các tải công suất nhỏ. Với các tải lớn như động cơ công suất cao, biến tần lớn hoặc hệ thống phân phối chính, kỹ thuật viên thường cần cân nhắc thêm MCCB, contactor, relay nhiệt, cầu chì hoặc các thiết bị bảo vệ chuyên dụng khác.

Ví dụ, một tủ điều khiển băng tải có thể dùng aptomat ABB cho nguồn tổng mạch điều khiển, một MCB riêng cho nguồn PLC, một MCB riêng cho nguồn cảm biến và một MCB riêng cho quạt làm mát tủ. Cách chia nhánh như vậy giúp dễ kiểm tra khi có sự cố, đồng thời hạn chế việc một lỗi nhỏ làm mất điện toàn bộ tủ.

Với đại lý hoặc đơn vị thi công, hiểu đúng ứng dụng của MCB sẽ giúp tư vấn chính xác hơn, tránh tình trạng khách chỉ hỏi “lấy cho anh cái CB 20A” nhưng không rõ dùng cho tải gì, điện áp bao nhiêu, lắp ở đâu và yêu cầu bảo vệ như thế nào.

IV. Cách chọn MCB ABB phù hợp với nhu cầu sử dụng

Khi chọn MCB ABB, không nên chỉ nhìn vào dòng định mức rồi quyết định. Một MCB phù hợp cần được chọn dựa trên tải sử dụng, tiết diện dây dẫn, điện áp hệ thống, số pha, môi trường lắp đặt và yêu cầu bảo vệ.

Trước tiên, cần xác định dòng điện làm việc của tải. Nếu chọn MCB quá nhỏ, thiết bị có thể nhảy liên tục dù hệ thống không lỗi. Nếu chọn quá lớn, dây dẫn và thiết bị phía sau có thể không được bảo vệ đúng mức khi xảy ra quá tải.

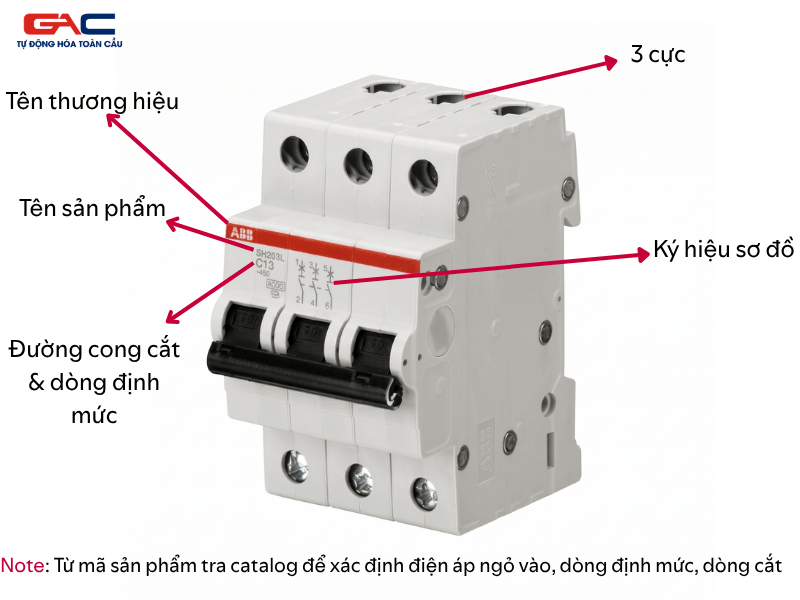

Tiếp theo là số cực của MCB. Với mạch 1 pha, thường gặp MCB 1P hoặc 1P+N tùy yêu cầu thiết kế. Với hệ thống 3 pha, có thể dùng MCB 3P hoặc 4P tùy cách bảo vệ dây trung tính và cấu trúc hệ thống điện.

Một yếu tố quan trọng khác là đặc tính tác động, thường được thể hiện bằng các đường cong như B, C hoặc D tùy dòng sản phẩm. Mỗi loại phù hợp với từng nhóm tải khác nhau. Ví dụ, tải thuần trở và tải dân dụng nhẹ thường khác với tải có dòng khởi động cao như động cơ, máy biến áp nhỏ hoặc thiết bị có tụ đầu vào.

Ngoài ra, cần quan tâm đến khả năng cắt ngắn mạch của MCB. Đây là thông số cho biết MCB có thể ngắt an toàn dòng ngắn mạch ở mức nào. Với tủ điện công nghiệp, nhà xưởng hoặc vị trí gần nguồn cấp lớn, không nên bỏ qua yếu tố này.

V. Một số lưu ý khi lắp đặt và sử dụng MCB ABB

Để MCB hoạt động hiệu quả, việc lắp đặt cần đúng kỹ thuật. Dây dẫn phải được siết chắc vào đầu cực, tránh lỏng dây gây phát nhiệt. Với tủ điện rung động hoặc môi trường công nghiệp, nên kiểm tra lại lực siết sau một thời gian vận hành.

Không nên dùng MCB thay thế cho mọi loại thiết bị bảo vệ. Trong một số ứng dụng động cơ, MCB chỉ là một phần của hệ thống bảo vệ. Kỹ thuật viên có thể cần thêm contactor, relay nhiệt, MPCB hoặc các thiết bị bảo vệ phù hợp khác tùy bài toán thực tế.

Khi MCB nhảy, không nên bật lại liên tục mà chưa kiểm tra nguyên nhân. Đây là lỗi khá phổ biến ngoài hiện trường. Nếu MCB ngắt do chập tải, việc bật lại nhiều lần có thể làm hư thiết bị nặng hơn hoặc gây mất an toàn. Cần kiểm tra dây dẫn, tải, đầu nối, tình trạng cách điện và lịch sử vận hành trước khi cấp điện lại.

Ngoài ra, với các tủ điện cần độ tin cậy cao, nên chọn thiết bị từ nguồn cung cấp rõ ràng, có hỗ trợ kỹ thuật và chứng từ phù hợp. Điều này đặc biệt quan trọng với nhà máy, đơn vị chế tạo máy và các hệ thống cần vận hành ổn định lâu dài.

VI. Kết luận

MCB ABB là thiết bị đóng cắt và bảo vệ mạch điện quan trọng trong nhiều hệ thống điện dân dụng, thương mại và công nghiệp. Việc hiểu đúng chức năng, nguyên lý và cách chọn MCB sẽ giúp kỹ thuật viên, nhà máy và đơn vị thi công hạn chế sự cố, tăng độ an toàn và tối ưu chi phí vận hành.
