MCB Schneider là gì? Cách chọn đúng cho tủ điện

Ngoài ra, Schneider là thương hiệu quen thuộc trong lĩnh vực thiết bị điện hạ thế, nên việc tìm thiết bị thay thế, đồng bộ tủ điện hoặc tư vấn kỹ thuật cũng thuận tiện hơn so với nhiều thương hiệu ít phổ biến.

II. Các dòng MCB Schneider phổ biến hiện nay

Khi tìm kiếm MCB Schneider, người dùng thường gặp hai nhóm sản phẩm quen thuộc là schneider acti 9 mcb và schneider easy 9 mcb. Mỗi dòng phù hợp với một nhóm ứng dụng khác nhau.

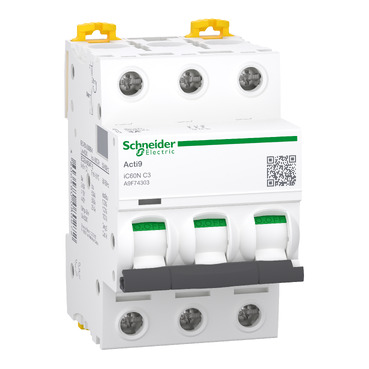

1. Schneider Acti 9 MCB

Schneider Acti 9 MCB thường được định vị cho các hệ thống điện có yêu cầu cao hơn về độ ổn định, độ bền và khả năng phối hợp trong tủ điện. Dòng Acti 9 có nhiều lựa chọn thiết bị bảo vệ dạng module DIN rail như MCB, RCD, SPD, contactor, relay, đồng hồ đo và các phụ kiện liên quan.

Trong thực tế, Acti 9 thường được dùng trong tòa nhà, văn phòng, nhà xưởng, tủ điện tổng hoặc các nhánh tải quan trọng. Ví dụ: tủ điện phân phối cho khu sản xuất, tủ điều khiển máy móc, tủ cấp nguồn cho hệ thống biến tần, PLC, HMI hoặc nguồn điều khiển.

Ưu điểm của Acti 9 là hệ sinh thái thiết bị đầy đủ, phù hợp khi cần thiết kế tủ điện đồng bộ và chuyên nghiệp. Với các hệ thống vận hành liên tục, việc chọn thiết bị bảo vệ tốt ngay từ đầu giúp giảm rủi ro dừng máy và dễ bảo trì về sau.

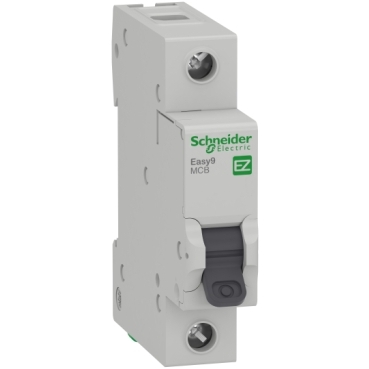

2. Schneider Easy 9 MCB

Schneider Easy 9 MCB là dòng MCB hướng đến các ứng dụng cơ bản, dễ dùng, thường gặp trong nhà ở, cửa hàng, văn phòng nhỏ hoặc các tủ điện phụ. Theo Schneider Electric, Easy9 MCB là dòng cầu dao tép dùng cho bảo vệ ngắn mạch và quá tải cáp, có thiết kế dễ sử dụng.

Nếu hệ thống không quá phức tạp, tải không yêu cầu vận hành công nghiệp nặng, Easy 9 là lựa chọn hợp lý về chi phí. Ví dụ: tủ điện tầng, tủ điện phòng kỹ thuật nhỏ, nhánh chiếu sáng, ổ cắm, quạt thông gió hoặc một số tải dân dụng thông thường.

Nói dễ hiểu, nếu Acti 9 phù hợp với các hệ thống cần độ chuyên nghiệp và khả năng mở rộng tốt hơn, thì Easy 9 phù hợp với các ứng dụng cơ bản, gọn, tiết kiệm và dễ triển khai.

III. Cách chọn MCB Schneider phù hợp cho tủ điện

Để chọn đúng MCB Schneider, không nên chỉ nhìn vào số ampe ghi trên thiết bị. Cần xét đồng thời loại nguồn, số cực, dòng định mức, đặc tính tải và vị trí lắp đặt.

Trước tiên là số cực. MCB 1P thường dùng cho mạch 1 pha, cắt dây pha. MCB 2P dùng cho mạch 1 pha cần cắt cả pha và trung tính. MCB 3P dùng cho hệ thống 3 pha, thường gặp trong tủ điện nhà xưởng, motor, máy bơm, quạt công nghiệp hoặc tủ phân phối.

Tiếp theo là dòng định mức. Ví dụ, mcb 1p 20a schneider có thể dùng cho một số nhánh ổ cắm hoặc tải nhỏ nếu dây dẫn, tải và điều kiện lắp đặt phù hợp. mcb 3p 40a schneider thường gặp trong các nhánh tải 3 pha công suất vừa. mcb 63a schneider có thể dùng cho nhánh tổng nhỏ hoặc nhánh cấp tải lớn hơn, nhưng phải tính toán theo tiết diện dây và dòng tải thực tế.

Một lỗi thường gặp là chọn MCB quá lớn với suy nghĩ “cho chắc”. Thực tế, MCB quá lớn có thể không bảo vệ tốt dây dẫn khi quá tải. Ngược lại, MCB quá nhỏ lại dễ nhảy khi tải hoạt động bình thường. Vì vậy, cần chọn MCB dựa trên dòng tải, tiết diện dây, điều kiện lắp đặt và tiêu chuẩn thiết kế điện.

Với tủ điều khiển máy móc, kỹ thuật viên cũng cần chú ý phân chia nhánh bảo vệ hợp lý: nhánh nguồn động lực, nhánh nguồn điều khiển, nhánh PLC – HMI, nhánh nguồn 24VDC, nhánh quạt làm mát tủ… Việc chia nhánh rõ ràng giúp dễ kiểm tra khi có sự cố và hạn chế mất điện toàn bộ tủ.

IV. Một số mã MCB Schneider thường gặp trong thực tế

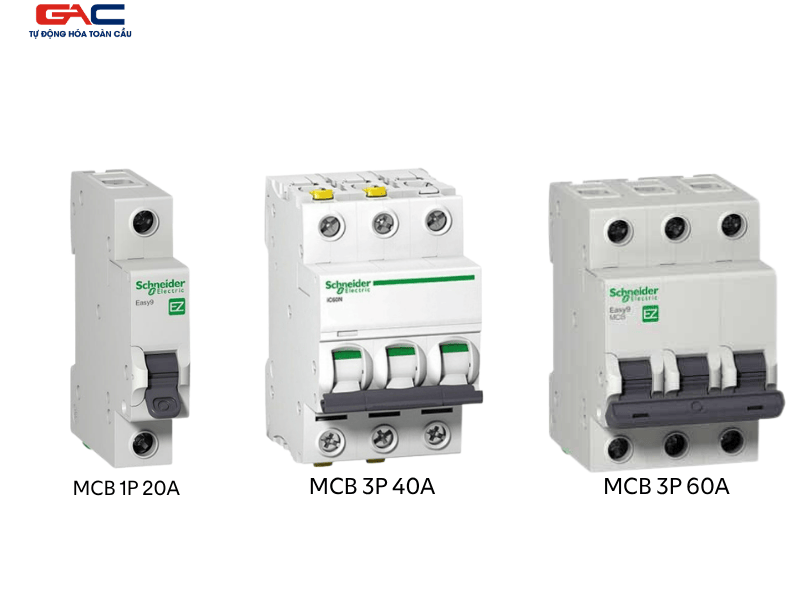

Trong quá trình tìm kiếm sản phẩm, người dùng thường quan tâm các lựa chọn như mcb 1p 20a schneider, mcb 3p 40a schneider hoặc mcb 63a schneider. Đây là các mức dòng khá phổ biến trong nhiều tủ điện dân dụng và công nghiệp nhẹ.

Ví dụ, với một tủ điện nhỏ cấp nguồn cho hệ thống điều khiển, kỹ thuật viên có thể dùng MCB 1P hoặc 2P cho nhánh nguồn điều khiển. Với tủ điện cấp cho motor 3 pha hoặc máy móc công suất vừa, MCB 3P sẽ phù hợp hơn vì cần bảo vệ đồng thời cả ba pha.

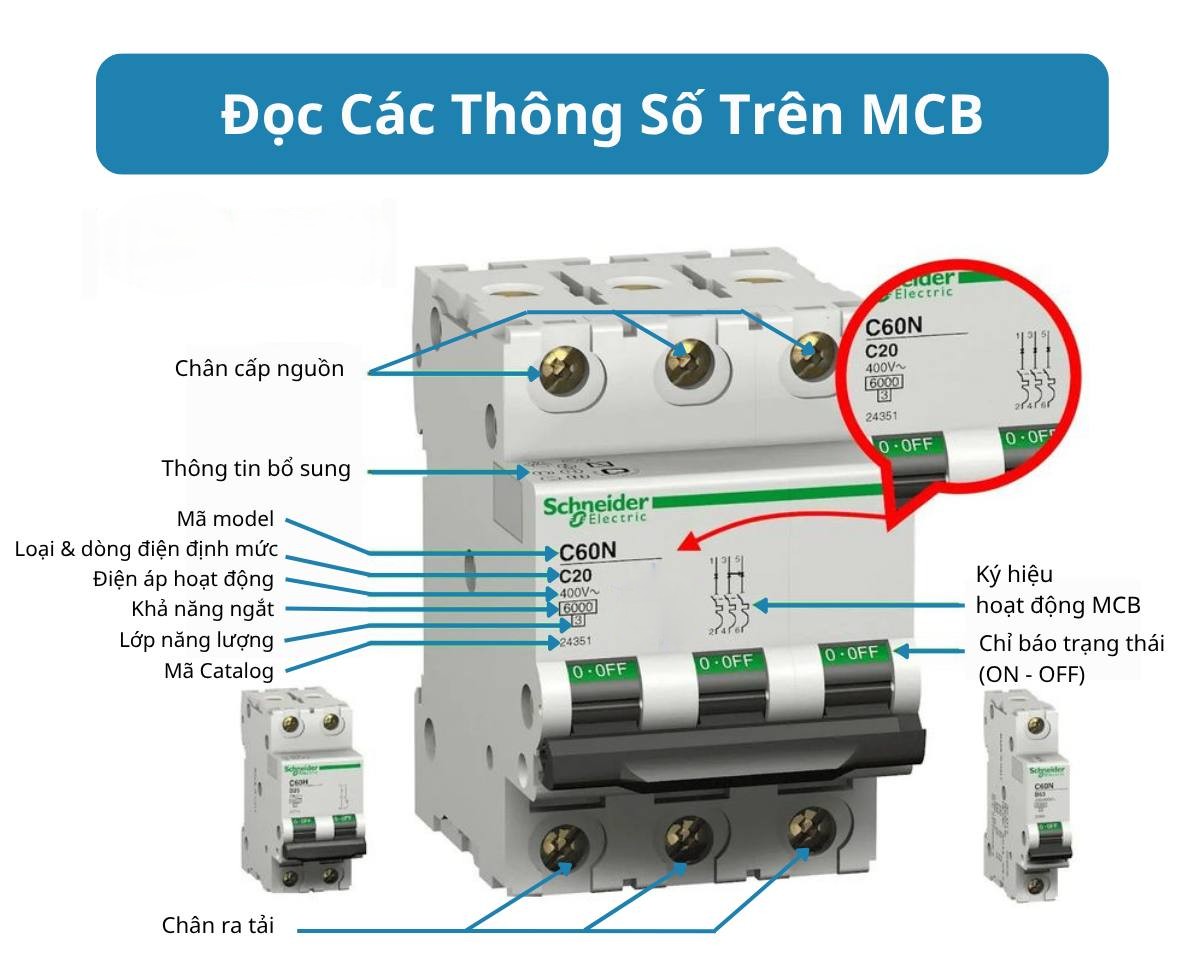

Tuy nhiên, cần lưu ý rằng cùng là MCB Schneider 40A hoặc 63A nhưng có thể khác nhau về số cực, dòng cắt, đặc tuyến, dòng sản phẩm và mã hàng. Vì vậy, khi mua thiết bị, không nên chỉ nói “lấy MCB Schneider 40A” mà nên xác định rõ: dùng 1 pha hay 3 pha, lắp cho tải gì, dòng cắt yêu cầu bao nhiêu, chọn Acti 9 hay Easy 9.

Với đại lý, nhà máy hoặc đơn vị chế tạo máy, việc chuẩn hóa danh mục MCB theo từng nhóm tủ sẽ giúp dễ báo giá, dễ thay thế và hạn chế nhầm hàng khi thi công.

V. Kết luận

MCB Schneider là thiết bị bảo vệ quan trọng trong hệ thống điện, giúp ngắt mạch khi xảy ra quá tải hoặc ngắn mạch. Với các ứng dụng cơ bản, Schneider Easy 9 MCB là lựa chọn dễ dùng và tối ưu chi phí. Với tủ điện yêu cầu độ ổn định, tính đồng bộ và khả năng mở rộng tốt hơn, Schneider Acti 9 MCB sẽ phù hợp hơn.

Nếu bạn đang cần chọn MCB, thiết bị đóng cắt hoặc thiết bị điện – tự động hoá cho tủ điện, nhà xưởng, dây chuyền máy móc, hãy liên hệ Tự động hoá Toàn Cầu (GAC) để được tư vấn giải pháp phù hợp với nhu cầu thực tế.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

VI. Những câu hỏi thường gặp về MCB Scheneider

1. MCB Schneider là gì?

MCB Schneider là cầu dao tự động dạng tép, dùng để bảo vệ mạch điện khi xảy ra quá tải hoặc ngắn mạch trong hệ thống điện dân dụng và công nghiệp.

2. Schneider Acti 9 MCB khác Schneider Easy 9 MCB thế nào?

Schneider Acti 9 MCB phù hợp cho tủ điện yêu cầu độ ổn định và tính đồng bộ cao. Schneider Easy 9 MCB phù hợp hơn với ứng dụng cơ bản, dân dụng hoặc tủ điện nhỏ.

3. MCB 63A Schneider dùng cho ứng dụng nào?

MCB 63A Schneider thường dùng cho nhánh tổng nhỏ, tủ điện phụ hoặc nhánh tải có dòng làm việc phù hợp. Khi chọn cần kiểm tra tiết diện dây, tải thực tế và tiêu chuẩn thiết kế điện.

4. MCB 3P 40A Schneider dùng cho điện mấy pha?

MCB 3P 40A Schneider thường dùng cho hệ thống điện 3 pha, bảo vệ các nhánh tải như motor, máy bơm, quạt công nghiệp hoặc tủ điện phân phối nhỏ.

5. Nên chọn MCB Schneider theo tiêu chí nào?

Nên chọn MCB Schneider theo số cực, dòng định mức, dòng cắt, loại tải, tiết diện dây dẫn và môi trường lắp đặt. Không nên chọn chỉ dựa vào số ampe.
