MCB Hager là gì? Cấu tạo,cách chọn và ứng dụng thực tế

Trong tủ điện dân dụng, tủ điện nhà xưởng hay hệ thống điện của máy móc, MCB là một thiết bị nhỏ nhưng giữ vai trò rất quan trọng. Khi đường dây bị quá tải hoặc ngắn mạch, MCB sẽ tự động ngắt mạch để hạn chế nguy cơ cháy nổ, hư hỏng thiết bị và mất an toàn cho người sử dụng. Trong đó, MCB Hager là dòng thiết bị đóng cắt được nhiều kỹ thuật viên, chủ công trình và đơn vị thi công điện quan tâm khi lựa chọn thiết bị bảo vệ cho hệ thống điện.

Vậy MCB Hager là gì, dùng trong trường hợp nào và khi chọn cần lưu ý những thông số nào? Bài viết dưới đây sẽ giải thích theo hướng dễ hiểu, thực tế, phù hợp cho cả người mới tìm hiểu lẫn anh em kỹ thuật đang làm tủ điện, thi công nhà xưởng hoặc hệ thống điện dân dụng.

Danh mục dự án

I. MCB Hager là gì?

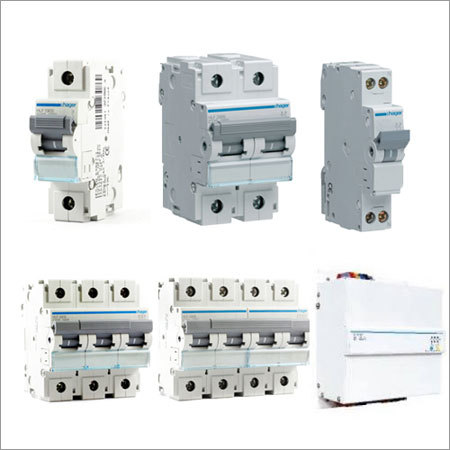

MCB Hager là thiết bị đóng cắt dạng aptomat tép, tên đầy đủ là Miniature Circuit Breaker. Thiết bị này có nhiệm vụ bảo vệ mạch điện khỏi các sự cố quá dòng, phổ biến nhất là quá tải và ngắn mạch. Theo thông tin từ Hager, dải MCB của hãng được ứng dụng trong các công trình dân dụng, thương mại và công nghiệp.

Nói dễ hiểu, MCB giống như “người gác cổng” của một nhánh điện. Khi dòng điện vượt quá mức cho phép, MCB sẽ ngắt để bảo vệ dây dẫn và thiết bị phía sau. Ví dụ, trong một tủ điện nhà xưởng, mỗi nhánh cấp cho ổ cắm, đèn chiếu sáng, quạt thông gió, bộ nguồn điều khiển hoặc máy móc nhỏ có thể được bảo vệ bằng một MCB riêng.

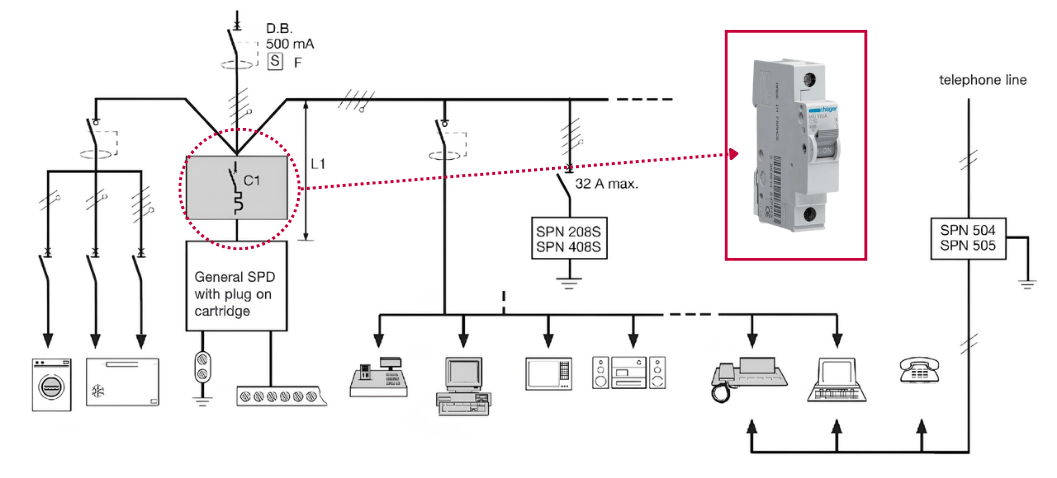

1. MCB có nhiệm vụ gì trong hệ thống điện?

MCB thường đảm nhận 2 nhiệm vụ chính.

*Thứ nhất là bảo vệ quá tải. Quá tải xảy ra khi dòng điện chạy qua dây dẫn hoặc thiết bị lớn hơn mức thiết kế trong một khoảng thời gian nhất định. Ví dụ, một nhánh ổ cắm chỉ thiết kế cho tải nhỏ nhưng lại cắm thêm nhiều thiết bị công suất cao. Khi dòng điện tăng vượt ngưỡng, MCB sẽ tác động để ngắt mạch.

*Thứ hai là bảo vệ ngắn mạch. Ngắn mạch thường nguy hiểm hơn quá tải vì dòng điện tăng rất lớn trong thời gian rất ngắn. Nếu không có thiết bị bảo vệ phù hợp, dây dẫn có thể nóng nhanh, cháy vỏ cách điện hoặc gây hư hỏng thiết bị. MCB giúp cắt mạch nhanh khi phát hiện dòng sự cố.

Tuy nhiên, cần hiểu đúng: MCB không thay thế hoàn toàn các thiết bị bảo vệ khác như RCCB/RCBO chống rò điện, MCCB cho dòng lớn hoặc relay bảo vệ chuyên dụng. Mỗi thiết bị có vai trò riêng trong hệ thống điện.

2. MCB Hager thường dùng ở đâu?

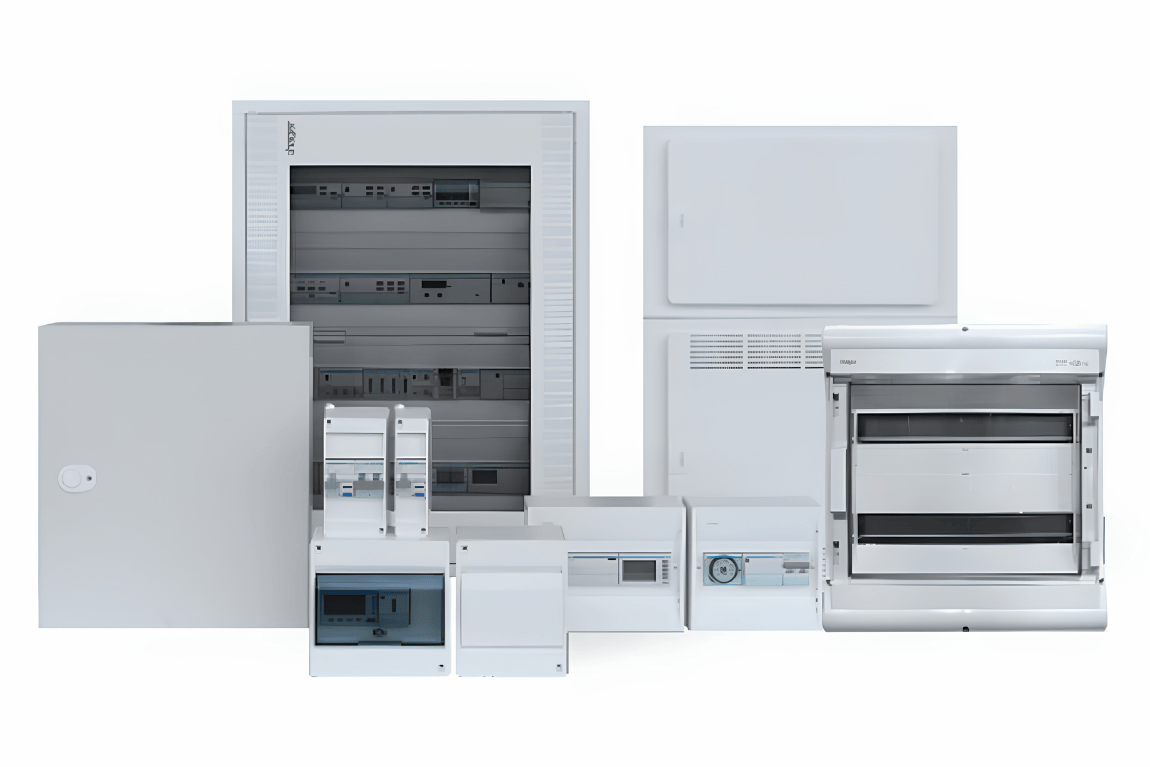

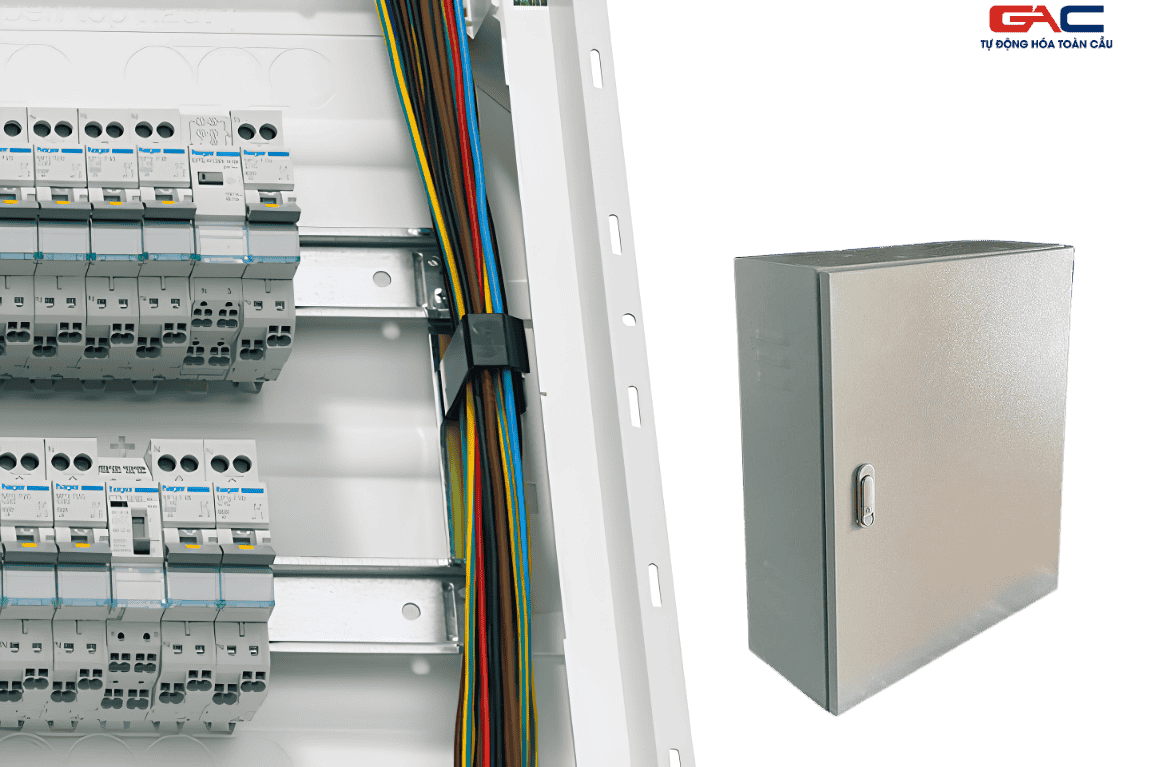

Trong thực tế, aptomat Hager có thể được sử dụng trong nhiều vị trí khác nhau: tủ điện gia đình, tủ điện văn phòng, tủ phân phối tầng, tủ điều khiển máy nhỏ, tủ điện chiếu sáng, tủ cấp nguồn cho hệ thống điều khiển hoặc tủ phụ trong nhà xưởng.

Với các hệ thống dân dụng và thương mại, MCB thường được dùng để bảo vệ từng nhánh tải như chiếu sáng, ổ cắm, điều hòa, bình nóng lạnh hoặc khu vực riêng biệt. Trong nhà máy, MCB có thể dùng cho các mạch phụ trợ như nguồn 1 pha cấp cho PLC, HMI, nguồn 24VDC, quạt tủ điện, đèn báo, ổ cắm bảo trì hoặc mạch điều khiển.

Hager cũng giới thiệu các dòng MCB có công nghệ đấu nối QuickConnect, dùng cơ cấu lò xo ép dây dẫn nhằm hỗ trợ thao tác đấu nối và độ tin cậy tiếp xúc trong một số dải sản phẩm. Đây là điểm đáng chú ý với các đơn vị thi công cần tối ưu thời gian lắp đặt, tuy nhiên khi chọn thực tế vẫn cần kiểm tra đúng mã hàng, tiêu chuẩn và điều kiện sử dụng.

II. Cấu tạo và nguyên lý hoạt động cơ bản của MCB

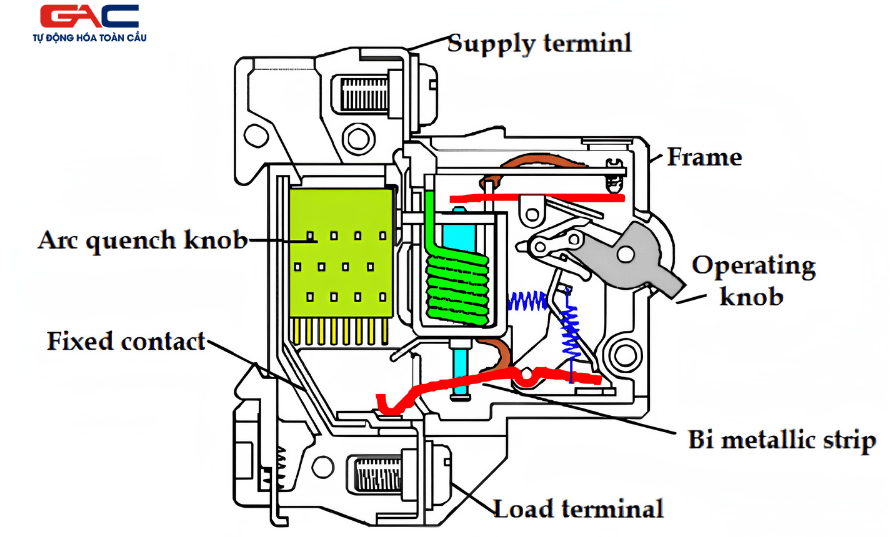

Một MCB thông thường gồm các bộ phận chính như vỏ cách điện, cần gạt đóng cắt, tiếp điểm, cơ cấu nhả bảo vệ, buồng dập hồ quang và đầu cực đấu dây. Khi người dùng gạt cần ON, tiếp điểm bên trong đóng lại và cho dòng điện đi qua. Khi có sự cố, cơ cấu bảo vệ sẽ tác động làm tiếp điểm mở ra, cắt nguồn cấp cho tải.

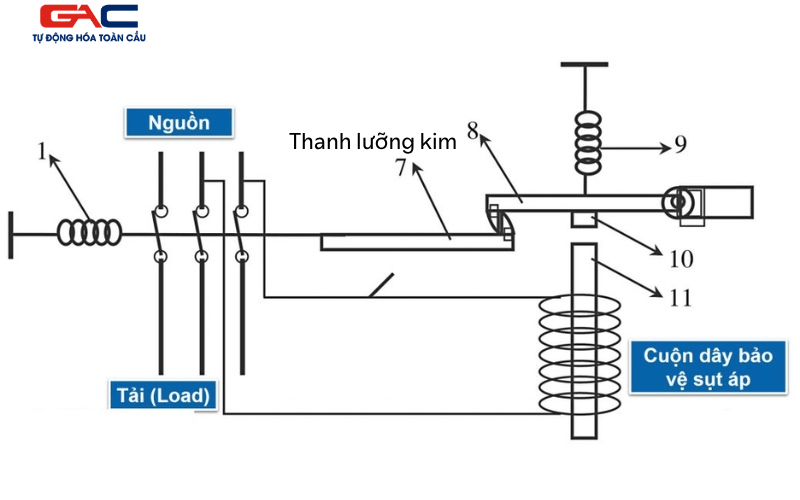

Về nguyên lý, MCB thường có 2 cơ chế bảo vệ. Cơ chế nhiệt dùng để phát hiện quá tải. Khi dòng điện vượt mức định mức trong một thời gian, thanh lưỡng kim bên trong bị nóng và cong, từ đó kích hoạt cơ cấu ngắt. Cơ chế từ dùng để phát hiện ngắn mạch. Khi dòng sự cố tăng đột ngột, cuộn từ sinh lực hút mạnh làm MCB nhảy gần như tức thời.

Trong tủ điện thực tế, sau khi MCB nhảy, kỹ thuật viên không nên đóng lại ngay nhiều lần. Việc cần làm là kiểm tra nguyên nhân: tải có bị kẹt không, dây có chạm chập không, thiết bị có hỏng không, đầu cos có lỏng không, hoặc MCB có đang chọn sai dòng định mức không. Đóng lại liên tục khi chưa xử lý nguyên nhân có thể làm sự cố nghiêm trọng hơn.

III. Cách chọn MCB Hager phù hợp cho tủ điện

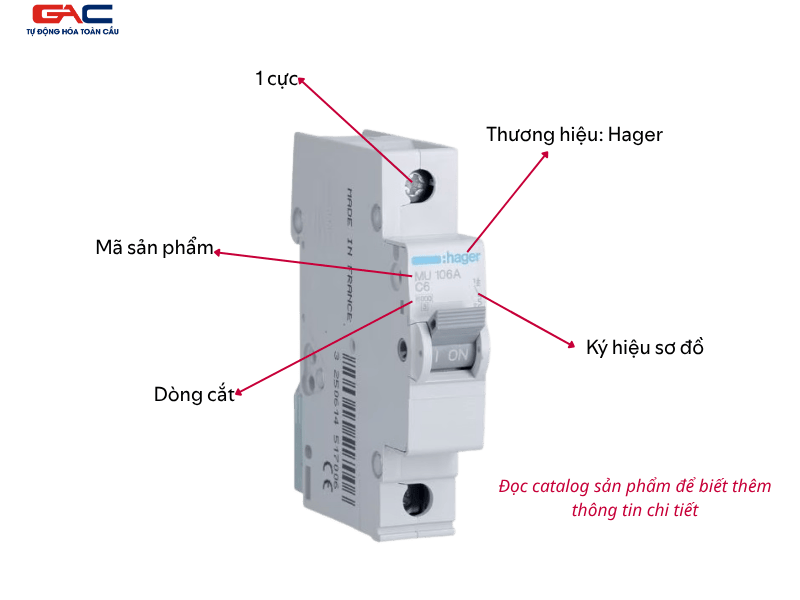

Để chọn MCB Hager đúng, không nên chỉ nhìn vào giá hoặc thương hiệu. Quan trọng hơn là phải chọn đúng thông số cho từng nhánh tải.

Trước tiên cần xác định dòng định mức của MCB. Dòng định mức phải phù hợp với tiết diện dây dẫn và công suất tải. Ví dụ, nhánh chiếu sáng, nhánh ổ cắm, nhánh điều khiển hay nhánh cấp cho thiết bị công suất lớn sẽ có yêu cầu khác nhau. Không nên chọn MCB quá lớn so với dây dẫn, vì khi quá tải dây có thể nóng nhưng MCB chưa ngắt kịp.

Tiếp theo là số cực. MCB 1P thường dùng cho nhánh 1 pha cắt dây pha. MCB 2P có thể cắt cả pha và trung tính. MCB 3P dùng cho hệ 3 pha, còn 4P dùng khi cần cắt cả 3 pha và trung tính. Trong tủ điện công nghiệp, việc chọn số cực cần bám theo sơ đồ cấp nguồn và yêu cầu an toàn của hệ thống.

Một thông số quan trọng khác là khả năng cắt ngắn mạch, thường gặp các mức như 6kA hoặc 10kA tùy dòng sản phẩm và thị trường. Một số danh mục sản phẩm Hager thể hiện các lựa chọn MCB theo số cực, dòng định mức và khả năng cắt 6kA/10kA. Với khu vực gần máy biến áp, tủ tổng hoặc hệ thống có dòng ngắn mạch dự kiến cao, kỹ thuật viên cần tính toán hoặc tham khảo thiết kế điện để chọn khả năng cắt phù hợp.

Cuối cùng là đường cong tác động như B, C hoặc D. Đường cong C thường được dùng khá phổ biến cho tải tổng hợp, tải có dòng khởi động vừa phải. Tuy nhiên, với tải đặc biệt như động cơ, biến áp nhỏ, cuộn hút contactor hoặc thiết bị có dòng khởi động cao, cần cân nhắc kỹ để tránh MCB nhảy khi khởi động.

IV. Lưu ý khi lắp đặt và sử dụng MCB trong thực tế

*Khi lắp MCB trong tủ điện, vấn đề đầu tiên là siết dây đúng kỹ thuật. Đầu dây lỏng có thể gây phát nhiệt, cháy sém đầu cực hoặc làm MCB hoạt động không ổn định. Với tủ điện vận hành lâu ngày, nên kiểm tra định kỳ các điểm đấu nối, đặc biệt ở môi trường rung, bụi, nóng hoặc tải thay đổi thường xuyên.

*Thứ hai, cần bố trí MCB theo nhóm tải rõ ràng. Ví dụ, tách riêng nhánh nguồn điều khiển, nhánh ổ cắm bảo trì, nhánh chiếu sáng tủ, nhánh cấp cho bộ nguồn 24VDC. Cách chia này giúp khi có sự cố, kỹ thuật viên dễ khoanh vùng nguyên nhân hơn thay vì toàn bộ tủ bị mất điện.

*Thứ ba, không nên dùng MCB như công tắc đóng cắt thường xuyên cho tải công suất lớn. MCB có chức năng đóng cắt và bảo vệ, nhưng nếu cần thao tác vận hành liên tục, nên dùng công tắc, contactor hoặc thiết bị điều khiển phù hợp. Việc dùng sai vai trò có thể làm giảm tuổi thọ thiết bị.

*Thứ tư, khi thay thế MCB, không nên chỉ thay “cùng số ampe” mà bỏ qua các yếu tố khác như số cực, khả năng cắt, đặc tuyến, tiêu chuẩn tủ điện và loại tải. Trong nhiều trường hợp, MCB nhảy liên tục không phải do MCB kém, mà do chọn sai đặc tuyến, tải bị lỗi hoặc dây dẫn không phù hợp.

V. Kết luận

MCB Hager là thiết bị bảo vệ quan trọng trong hệ thống điện, giúp ngắt mạch khi xảy ra quá tải hoặc ngắn mạch. Để sử dụng hiệu quả, người dùng cần hiểu đúng vai trò của MCB, chọn đúng dòng định mức, số cực, khả năng cắt và đặc tuyến phù hợp với từng nhánh tải.
