Hager MCB Catalogue PDF: Tải & Phân Tích Thông Số

Trong quá trình thiết kế, thi công và lắp ráp tủ điện công nghiệp, việc tra cứu chính xác thông số thiết bị đóng cắt là yếu tố sống còn để đảm bảo an toàn cho toàn bộ hệ thống máy móc. Nếu bạn đang cần tìm tài liệu kỹ thuật chuẩn xác từ hãng, bài viết này không chỉ cung cấp hager mcb catalogue pdf mà còn giúp bạn phân tích chi tiết các thông số cốt lõi. Hãy cùng Tự động hoá Toàn Cầu tìm hiểu cách ứng dụng thiết bị đóng cắt Hager vào các công xưởng và dây chuyền tự động một cách hiệu quả nhất.

I. Tổng quan về thiết bị đóng cắt MCB Hager

1. Thiết bị đóng cắt Hager là gì?

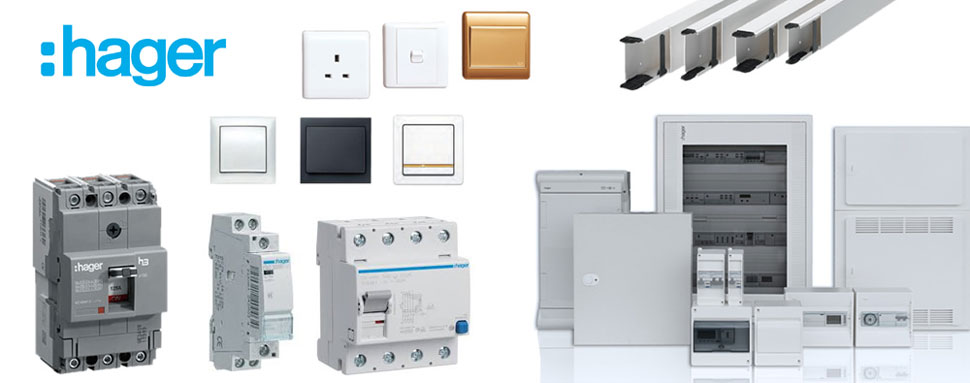

Hager là tập đoàn chuyên cung cấp các giải pháp lắp đặt điện hàng đầu thế giới, được thành lập từ năm 1955 tại Đức. Trong môi trường công nghiệp, thiết bị đóng cắt hager (đặc biệt là aptomat MCB) luôn được các kỹ sư tin dùng nhờ độ bền cơ học cao, khả năng cắt dòng ngắn mạch chính xác và thiết kế tối ưu cho việc lắp ráp tủ điện.

2. Các dải sản phẩm nổi bật trong Hager MCB Catalogue PDF

Để dễ dàng chọn lựa, bạn cần nắm rõ các dòng MCB phổ biến được hãng phân loại dựa trên dòng cắt ngắn mạch:

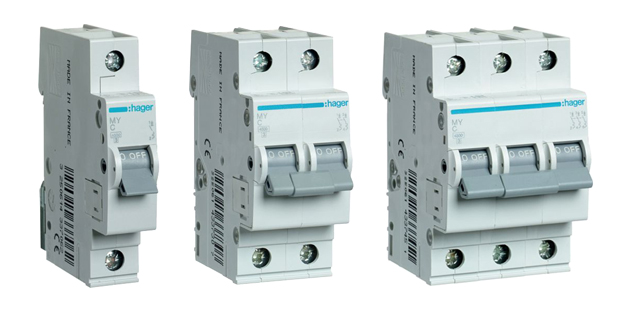

• Dòng MY: Phù hợp cho dân dụng và các tải nhẹ. Sản phẩm có đặc tuyến cắt loại C, dòng định mức trải dài từ 1A đến 63A.

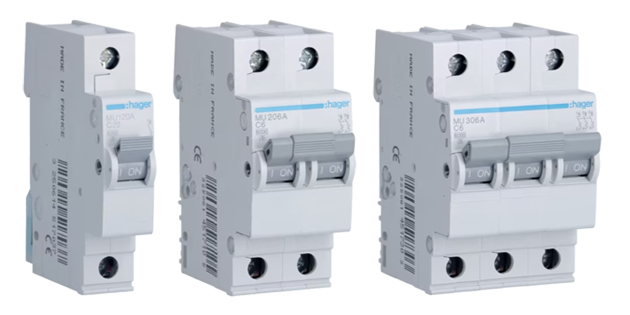

• Dòng MT/MU: Chuyên dùng cho các ứng dụng thương mại và công nghiệp nhẹ. Dòng MT tương ứng với đặc tuyến B, trong khi dòng MU tương ứng với đặc tuyến C.

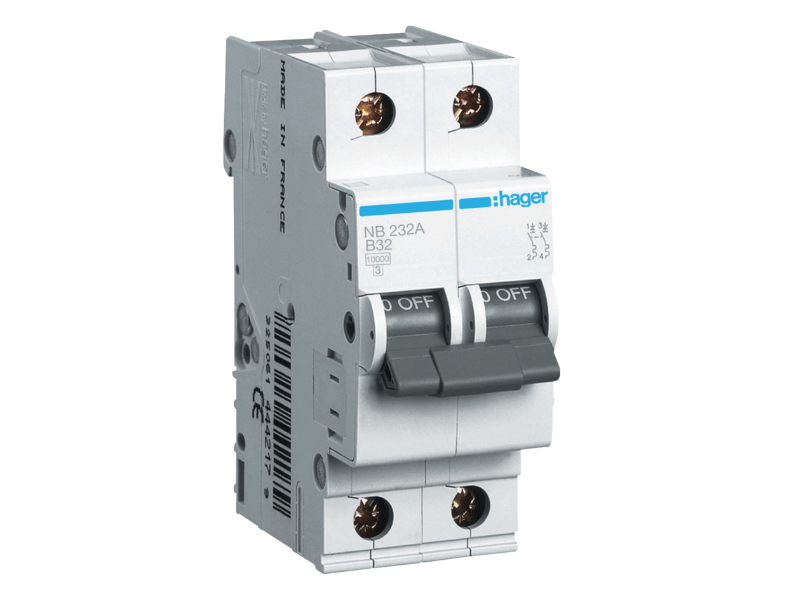

• Dòng NB/NC và NDN: Đây là dải sản phẩm chủ lực cho nhà máy và tủ điện phân phối. Dòng NB/NC cung cấp đặc tuyến B và C, còn NDN cung cấp đặc tuyến D chuyên trị các tải có dòng khởi động cao.

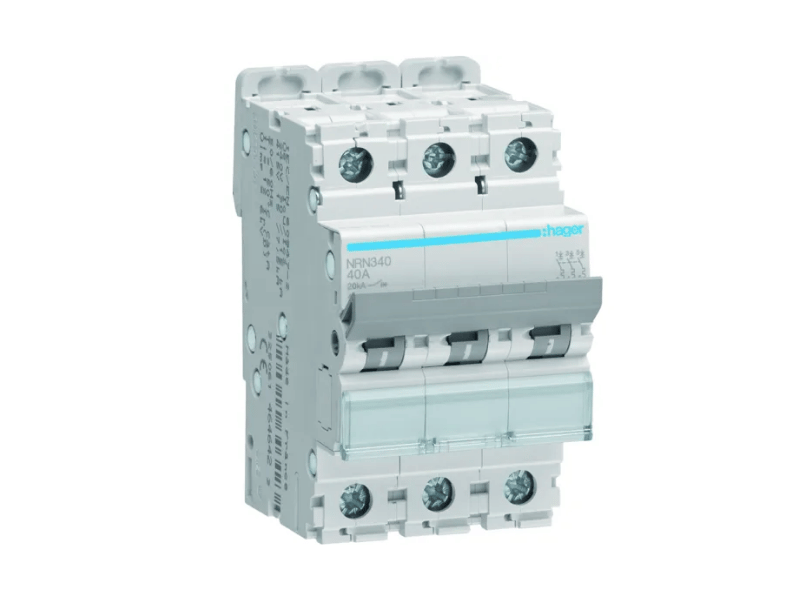

• Dòng NRN: Đáp ứng các yêu cầu bảo vệ khắt khe hơn tại các xưởng sản xuất lớn.

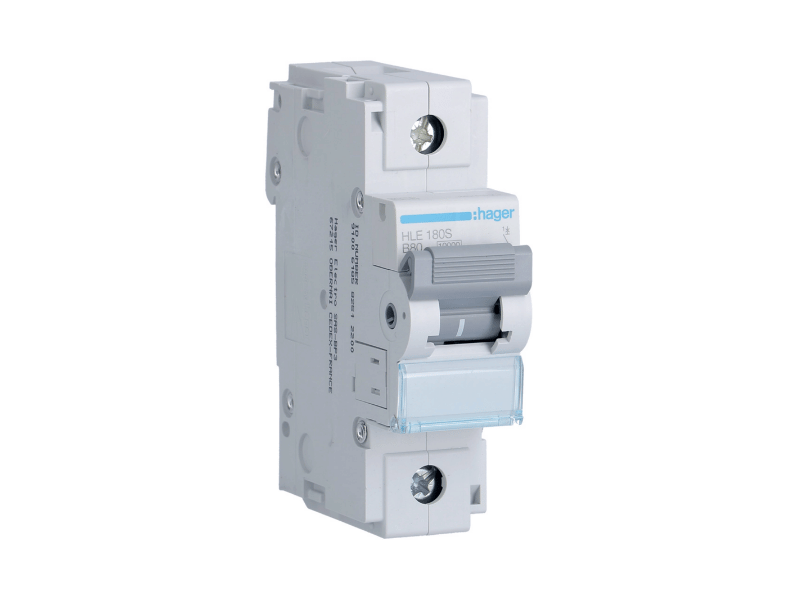

• Dòng HLE/HLF: Dành cho các tải dòng lớn với định mức từ 80A đến 125A.

II. Hướng dẫn đọc thông số kỹ thuật trên Catalogue MCB Hager

Khi mở file hager mcb catalogue pdf, có một vài thông số mang tính quyết định mà thợ kỹ thuật hay người thiết kế tủ bảng điện cần chú ý:

1. Đặc tuyến cắt

Việc chọn sai đặc tuyến có thể khiến aptomat nhảy liên tục dù không có sự cố (nhảy chập chờn do dòng khởi động).

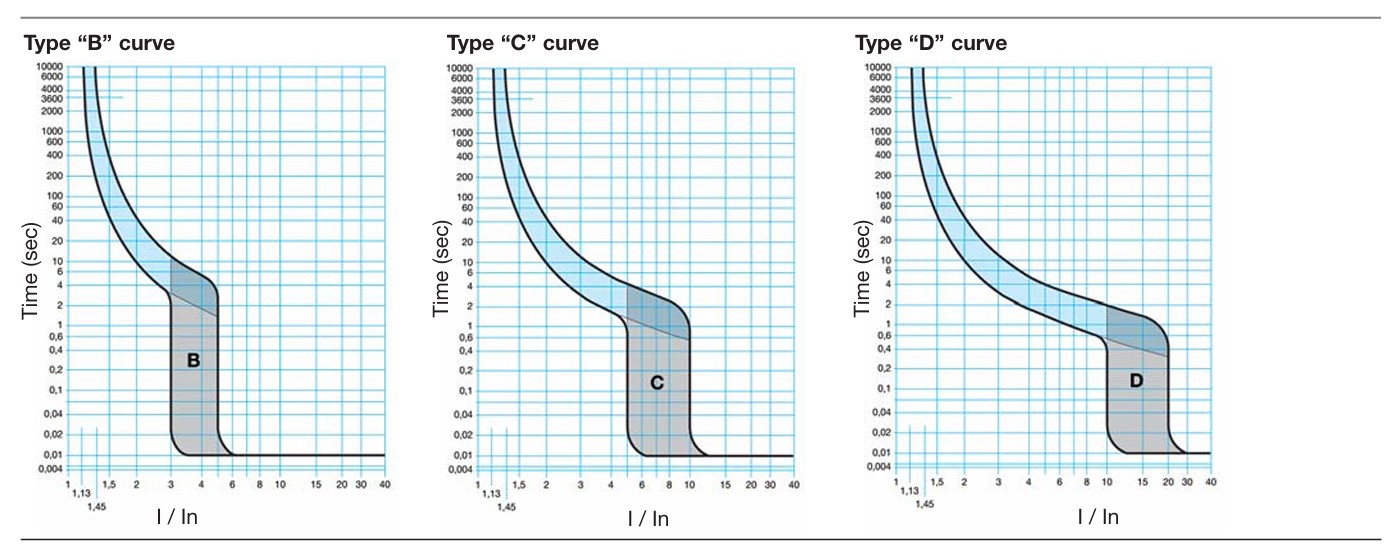

• Đặc tuyến B (Type B): Có ngưỡng tác động từ 3 đến 5 lần dòng định mức (In). Thường dùng bảo vệ tải điện trở, lò sưởi hoặc chiếu sáng.
• Đặc tuyến C (Type C): Ngưỡng tác động từ 5 đến 10 In. Đây là loại thông dụng nhất, dùng cho mạch động cơ nhỏ, ổ cắm, và tải hỗn hợp.
• Đặc tuyến D (Type D): Ngưỡng tác động từ 10 đến 20 In. Bắt buộc dùng cho tải có dòng inrush rất lớn như máy biến áp, máy hàn, hoặc motor công suất lớn.

2. Khả năng đấu nối và phụ kiện

Các dòng aptomat hager có thiết kế cổng đấu dây rất linh hoạt. Khả năng kết nối tiêu chuẩn cho phép sử dụng cáp cứng tiết diện lên đến 25mm² và cáp mềm lên đến 16mm². Mức điện áp hoạt động định mức của các thiết bị này đáp ứng chuẩn 230/400V.

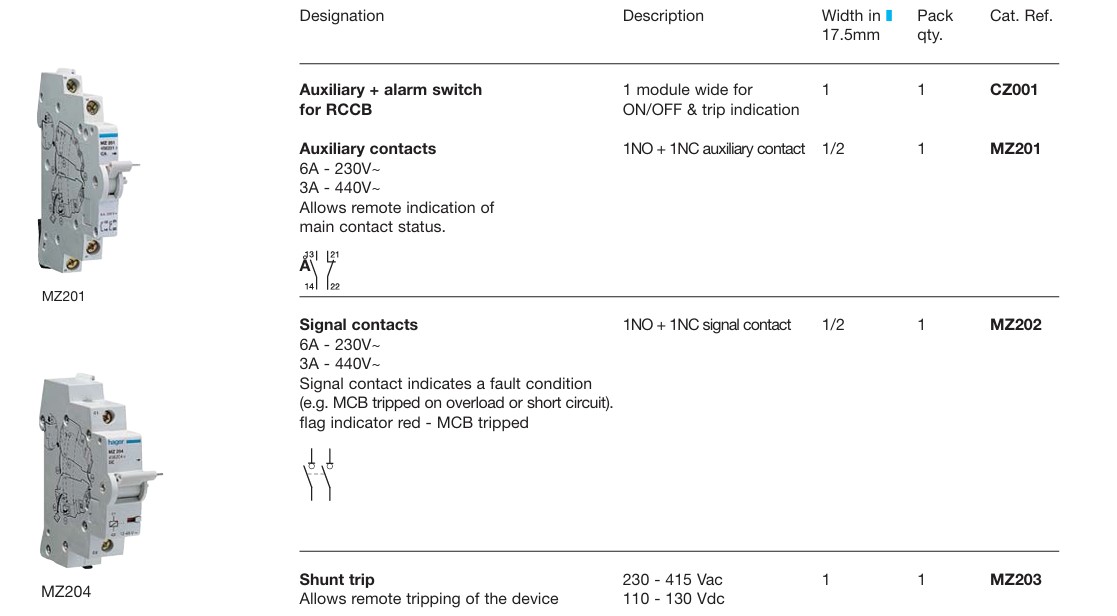

Ngoài ra, MCB Hager còn hỗ trợ gắn thêm các module phụ kiện bên hông trái như tiếp điểm phụ (MZ201, MZ202), cuộn cắt từ xa Shunt trip (MZ203, MZ204) và cuộn bảo vệ thấp áp Undervoltage release (MZ205, MZ206).

III. Kinh nghiệm thực tế chọn Aptomat Hager cho tủ điện tự động hoá

Đứng ở góc độ dân kỹ thuật chế tạo máy, tủ điện không chỉ có thiết bị đóng cắt mà còn chứa hàng loạt thiết bị điều khiển nhạy cảm. Khi tra cứu catalogue mcb hager, bạn nên áp dụng các mẹo sau:

• Bảo vệ nguồn tổng và nhánh: Nên dùng dải 10kA (dòng NB/NC/NDN) cho các nhánh tủ điện đặt gần trạm biến áp xưởng để đảm bảo khả năng dập hồ quang tốt nhất khi sự cố xảy ra.
• Bảo vệ biến tần  và Servo: Biến tần thường có tụ bù DC dung lượng lớn, khi cấp nguồn tạo ra dòng nạp rất cao. Để tránh MCB bị nhảy ảo, bạn nên ưu tiên chọn đặc tuyến C hoặc đặc tuyến D.
• Bảo vệ thiết bị điều khiển: Đối với các bộ nguồn tổ ong 24VDC cấp cho PLC hay HMI, bạn chỉ cần sử dụng MCB dòng MY với dải ampe nhỏ (2A, 4A, 6A) là đủ để tiết kiệm chi phí mà vẫn đảm bảo độ nhạy.

IV. Link tải Hager MCB Catalogue PDF mới nhất

Để phục vụ công việc bóc tách vật tư và thiết kế bản vẽ tủ điện một cách chính xác nhất, bạn có thể xem và tải catalogue mcb hager trực tiếp từ hệ thống dữ liệu của hãng. Tài liệu bao gồm đầy đủ thông số kích thước, biểu đồ I2t, hệ số suy giảm nhiệt độ và sơ đồ đấu nối phụ kiện.

Tải Hager MCB Catalogue PDF: TẠI ĐÂY

V. Kết bài

Việc hiểu và vận dụng đúng các thông số trong hager mcb catalogue pdf sẽ giúp các kỹ sư thiết kế tủ điện tối ưu hóa tính an toàn, giảm thiểu hiện tượng nhiễu và ngắt điện ngoài ý muốn. Hy vọng bài viết đã giúp bạn có cái nhìn rõ ràng và thực tế nhất về thiết bị đóng cắt Hager.

Nếu bạn là đại lý, xưởng chế tạo máy hoặc kỹ thuật viên đang có nhu cầu tư vấn giải pháp, nhận báo giá chi tiết cho thiết bị đóng cắt hoặc kết hợp chung với các hệ thống biến tần, PLC, đừng ngần ngại liên hệ ngay với Tự động hoá Toàn Cầu. Đội ngũ chuyên gia của chúng tôi luôn sẵn sàng hỗ trợ bạn 24/7!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu
