Contactor Schneider là gì? Cách chọn đúng cho tủ điện

Trong các tủ điện điều khiển motor, máy bơm, quạt hút, băng tải hay hệ thống máy sản xuất, contactor là một thiết bị gần như không thể thiếu. Khi tìm hiểu về thiết bị đóng cắt, nhiều kỹ thuật viên và chủ xưởng thường quan tâm đến contactor schneider vì đây là dòng thiết bị được sử dụng phổ biến trong công nghiệp, dân dụng và các hệ thống tự động hóa.

Tuy nhiên, không ít người vẫn nhầm contactor với aptomat, rơ le nhiệt hoặc khởi động từ. Nếu chọn sai loại, lắp sai cuộn hút hoặc dùng không đúng tải, hệ thống có thể bị nóng tiếp điểm, cháy cuộn coil, chập chờn khi vận hành hoặc làm giảm tuổi thọ động cơ.

Bài viết này sẽ giúp bạn hiểu rõ contactor Schneider là gì, dùng để làm gì, cách chọn sao cho phù hợp và những lưu ý thực tế khi lắp trong tủ điện.

Danh mục dự án

I. Contactor Schneider là gì?

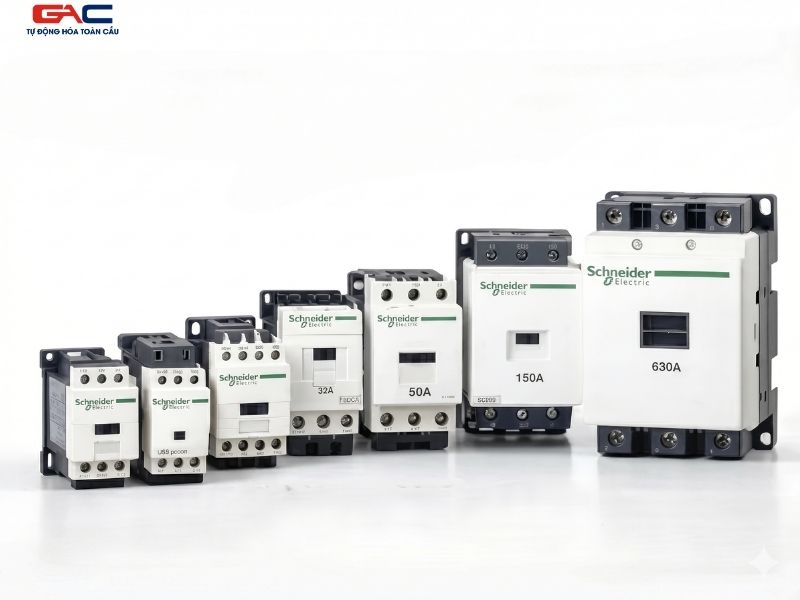

Contactor schneider là thiết bị đóng cắt điện dùng để điều khiển việc cấp hoặc ngắt nguồn cho tải điện, phổ biến nhất là động cơ điện, máy bơm, quạt, máy nén khí, điện trở gia nhiệt hoặc các hệ thống chiếu sáng công suất lớn.

Hiểu đơn giản, contactor giống như một “công tắc điện điều khiển từ xa”. Thay vì dùng tay để đóng ngắt trực tiếp dòng điện lớn, người vận hành chỉ cần cấp tín hiệu điều khiển vào cuộn hút. Khi cuộn hút có điện, contactor sẽ đóng các tiếp điểm chính để cấp nguồn cho tải. Khi mất điện điều khiển, contactor nhả ra và ngắt tải.

Trong tủ điện công nghiệp, contactor thường được dùng kết hợp với nút nhấn, công tắc xoay, PLC, relay trung gian, rơ le nhiệt hoặc biến tần tùy theo yêu cầu điều khiển.

1. Contactor khác gì aptomat?

Aptomat, hay còn gọi là CB, MCB, MCCB, thường có nhiệm vụ chính là bảo vệ mạch điện trước các sự cố như quá tải, ngắn mạch hoặc rò điện tùy từng loại. Trong khi đó, contactor chủ yếu dùng để đóng cắt tải theo tín hiệu điều khiển.

Ví dụ trong một tủ điện điều khiển motor, aptomat thường đặt ở đầu nguồn để bảo vệ mạch. Contactor nằm phía sau để đóng ngắt động cơ theo nút nhấn hoặc tín hiệu điều khiển. Nếu motor bị quá tải, rơ le nhiệt sẽ tác động để ngắt mạch điều khiển, làm contactor nhả ra.

Vì vậy, không nên hiểu contactor là thiết bị thay thế aptomat. Hai thiết bị này có vai trò khác nhau và thường phải đi cùng nhau trong một hệ thống điện hoàn chỉnh.

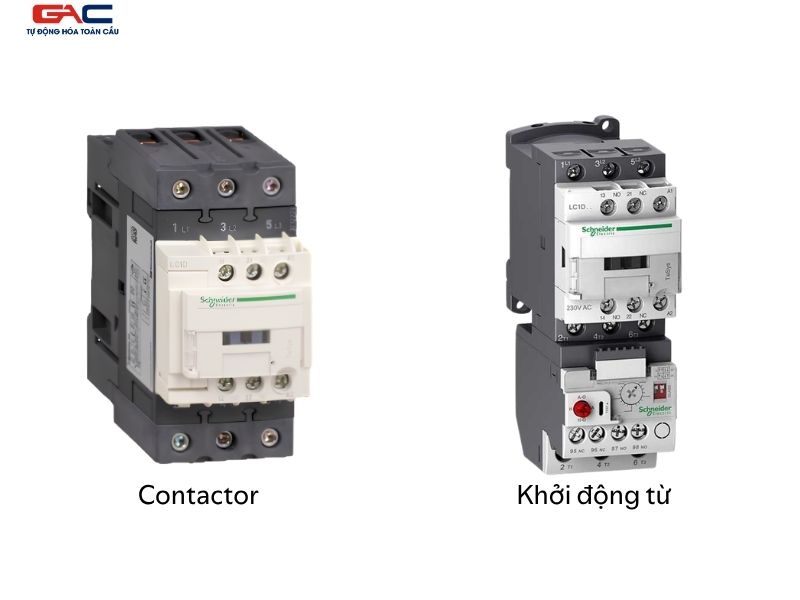

2. Contactor có phải là khởi động từ không?

Trong thực tế, nhiều người gọi contactor là khởi động từ. Cách gọi này đúng trong nhiều ngữ cảnh thông dụng, nhưng nếu nói kỹ hơn thì khởi động từ thường là bộ gồm contactor kết hợp với rơ le nhiệt để khởi động và bảo vệ động cơ.

Nói cách khác, contactor là phần đóng cắt chính. Còn khởi động từ là cụm thiết bị hoàn chỉnh hơn, thường dùng cho motor. Vì vậy, khi mua hoặc thay thế, bạn nên xác định rõ mình cần riêng contactor hay cần cả bộ khởi động từ Schneider gồm contactor và rơ le nhiệt.

Xem thêm: So sánh contactor và khởi động từ

II. Cấu tạo và nguyên lý hoạt động của contactor Schneider

Một contactor trong tủ điện thường có cấu tạo không quá phức tạp, nhưng mỗi bộ phận lại ảnh hưởng trực tiếp đến độ ổn định khi vận hành. Nắm được cấu tạo cơ bản sẽ giúp kỹ thuật viên dễ kiểm tra lỗi và chọn thiết bị phù hợp hơn.

1. Các bộ phận chính của contactor

Contactor thường gồm các thành phần chính sau:

Cuộn hút: Đây là phần nhận điện áp điều khiển. Cuộn hút có thể là 24VDC, 220VAC, 380VAC hoặc các mức điện áp khác tùy mã sản phẩm. Nếu chọn sai điện áp cuộn hút, contactor có thể không đóng, đóng chập chờn hoặc cháy coil.
Tiếp điểm chính: Đây là bộ phận chịu dòng tải, thường dùng để đóng cắt nguồn cấp cho động cơ hoặc thiết bị công suất. Khi chọn contactor dùng cho động cơ, cần quan tâm đến dòng định mức, công suất motor và loại tải.
Tiếp điểm phụ: Thường dùng trong mạch điều khiển, ví dụ mạch tự giữ, báo trạng thái chạy/dừng hoặc liên động giữa các contactor trong mạch đảo chiều.

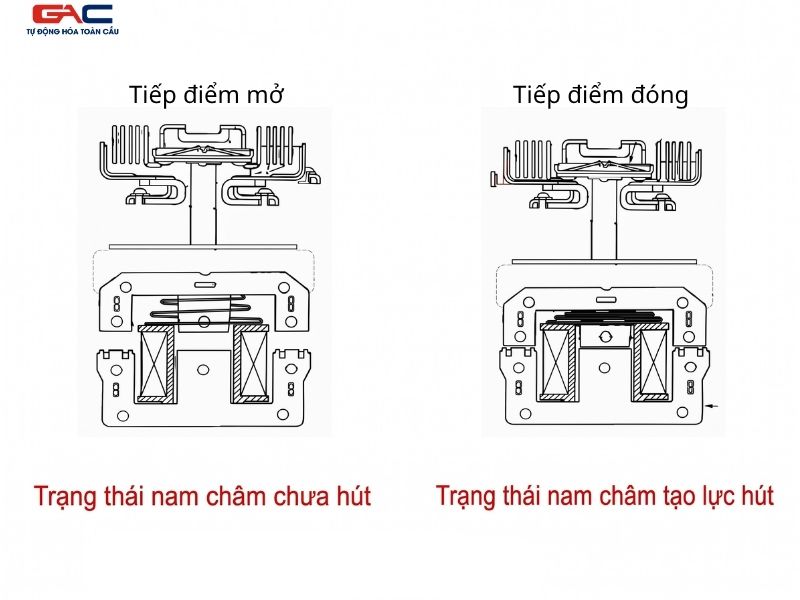

Lõi từ và cơ cấu lò xo: Khi cuộn hút có điện, lõi từ hút lại làm tiếp điểm đóng. Khi mất điện, lò xo kéo cơ cấu trở về trạng thái ban đầu.

2. Nguyên lý đóng cắt trong tủ điện

Trong một mạch điều khiển motor cơ bản, khi người vận hành nhấn nút Start, điện áp được cấp vào cuộn hút của contactor. Cuộn hút tạo từ trường, kéo các tiếp điểm chính đóng lại, từ đó cấp điện cho động cơ hoạt động.

Khi nhấn nút Stop, hoặc khi rơ le nhiệt tác động do quá tải, mạch điều khiển bị ngắt. Cuộn hút mất điện, contactor nhả ra và động cơ dừng.

Trong các hệ thống tự động hóa, tín hiệu điều khiển contactor có thể đến từ PLC, relay trung gian, cảm biến mức nước, cảm biến áp suất hoặc bộ điều khiển nhiệt độ. Đây là lý do contactor trong tủ điện vẫn được sử dụng rất rộng rãi, kể cả khi hệ thống đã có PLC hoặc biến tần.

III. Contactor Schneider dùng trong những ứng dụng nào?

Contactor schneider được dùng trong nhiều ứng dụng khác nhau, từ tủ điện dân dụng đến tủ điều khiển công nghiệp. Một số ứng dụng phổ biến gồm:

*Trong hệ thống bơm nước, contactor dùng để đóng cắt motor bơm theo phao điện, công tắc áp suất hoặc tín hiệu từ bộ điều khiển. Với các trạm bơm có nhiều motor, contactor còn được dùng để điều khiển luân phiên hoặc chạy dự phòng.

*Trong hệ thống quạt hút, quạt công nghiệp, contactor giúp đóng cắt nguồn cho động cơ quạt. Với các tải quạt lớn, việc chọn đúng contactor dùng cho động cơ rất quan trọng để hạn chế nóng tiếp điểm khi chạy lâu dài.

*Trong dây chuyền sản xuất, contactor có thể dùng cho băng tải, máy trộn, máy đóng gói, máy nghiền, máy ép hoặc các cụm cơ cấu phụ trợ. Dù không phải lúc nào cũng là thiết bị “nổi bật” nhất trong tủ điện, contactor lại là phần ảnh hưởng trực tiếp đến độ ổn định của hệ thống.

Ngoài ra, contactor còn được dùng trong tủ tụ bù, hệ thống chiếu sáng công suất lớn, điện trở gia nhiệt và các mạch điều khiển đóng cắt tải theo chu kỳ.

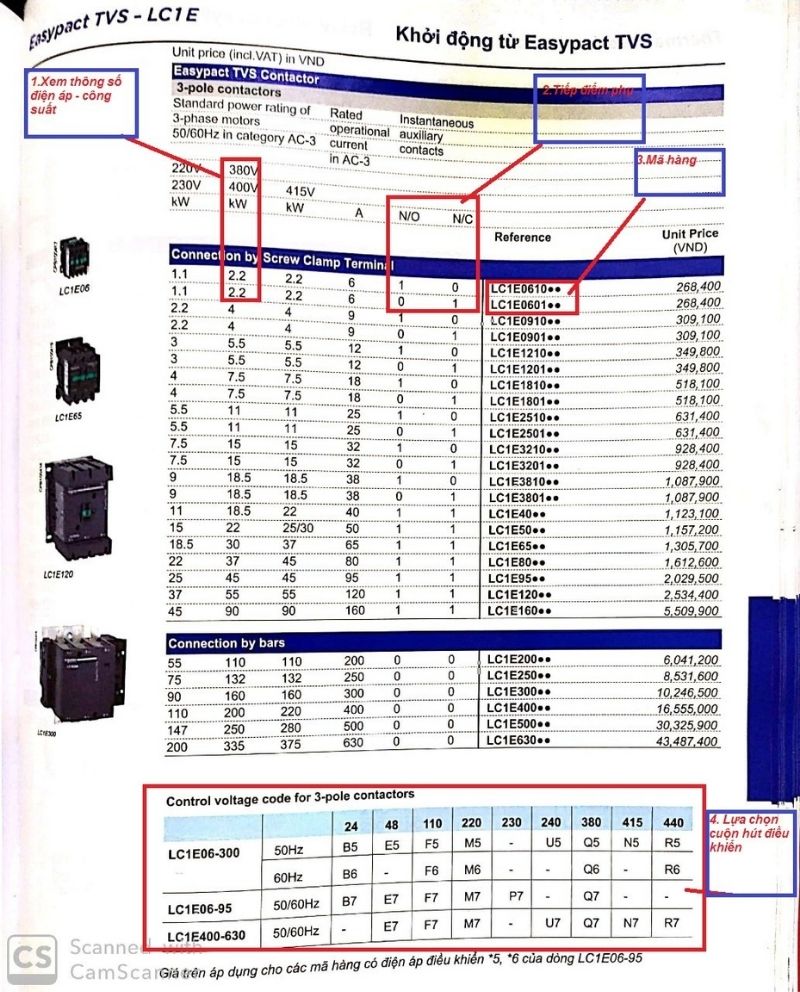

IV. Cách chọn contactor Schneider phù hợp

Để chọn contactor schneider phù hợp, không nên chỉ nhìn vào kích thước hoặc dòng ghi trên vỏ thiết bị. Cần xác định đúng loại tải, dòng làm việc, điện áp điều khiển và điều kiện vận hành thực tế.

Trước hết, hãy xác định tải là motor, điện trở, đèn chiếu sáng hay tụ bù. Với motor, dòng khởi động thường cao hơn dòng chạy định mức, vì vậy cần chọn contactor theo công suất động cơ và cấp sử dụng phù hợp. Trong công nghiệp, tải động cơ thường được chọn theo nhóm ứng dụng AC-3.

Tiếp theo, cần kiểm tra điện áp cuộn hút. Đây là lỗi rất hay gặp khi thay thế thiết bị trong tủ điện. Ví dụ tủ đang dùng mạch điều khiển 220VAC nhưng lại lắp nhầm contactor coil 24VDC hoặc 380VAC, thiết bị sẽ không hoạt động đúng.

Ngoài ra, nên xem số lượng tiếp điểm phụ cần dùng. Nếu mạch có tự giữ, báo trạng thái, liên động thuận nghịch hoặc đưa tín hiệu về PLC, bạn cần chọn contactor có sẵn tiếp điểm phụ phù hợp hoặc lắp thêm khối tiếp điểm phụ.

Với nhà máy hoặc dây chuyền chạy liên tục, nên chọn thiết bị đóng cắt Schneider từ nguồn cung cấp uy tín, có đầy đủ mã hàng, thông tin kỹ thuật và hỗ trợ thay thế khi cần. Điều này giúp giảm rủi ro mua nhầm hàng không đúng thông số hoặc khó đồng bộ khi bảo trì.

V. Lưu ý khi lắp đặt và sử dụng contactor trong thực tế

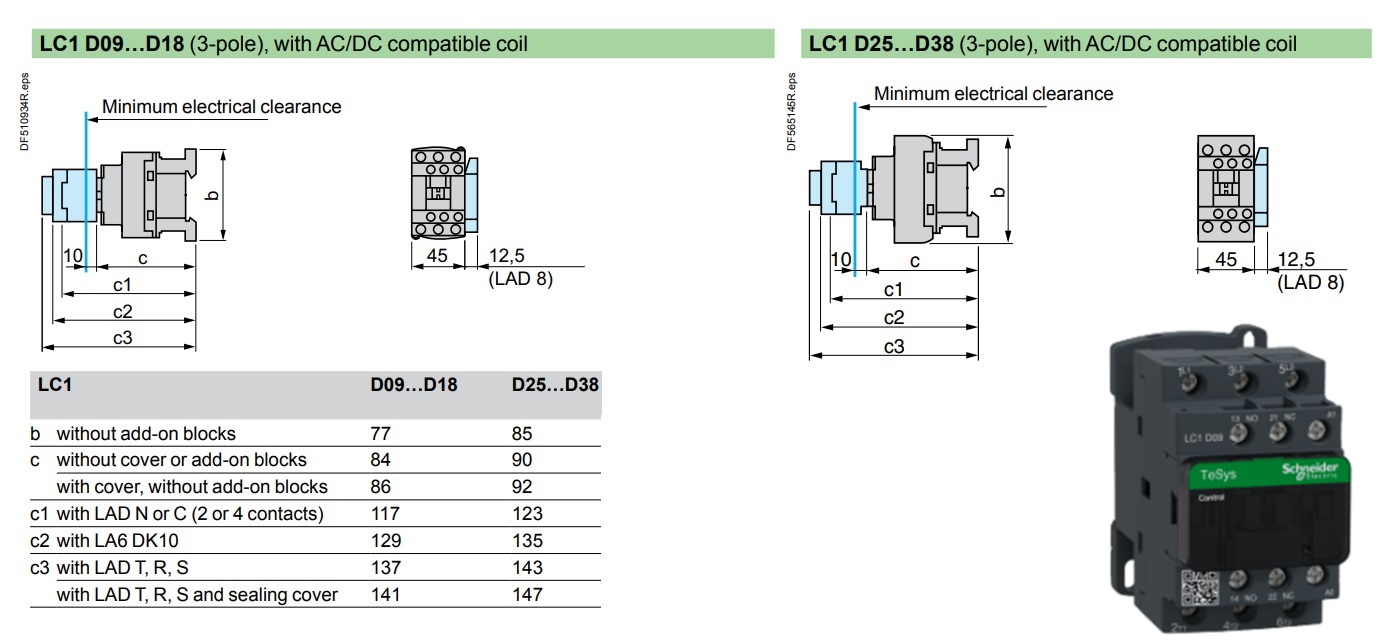

Khi lắp contactor trong tủ điện, cần siết dây chắc chắn, đúng tiết diện và đúng đầu cực. Đầu nối lỏng có thể gây phát nhiệt, cháy xém terminal hoặc làm contactor hoạt động không ổn định.

Không nên lắp contactor quá sát các thiết bị tỏa nhiệt mạnh nếu tủ điện không có không gian thoáng khí. Với tủ điện công nghiệp, việc bố trí thiết bị hợp lý giúp tăng tuổi thọ cho cả contactor, rơ le nhiệt, biến tần và các thiết bị điều khiển khác.

Một lỗi khác cũng thường gặp là chọn contactor quá sát tải. Ví dụ motor chạy nặng, khởi động nhiều lần trong ngày hoặc môi trường bụi nóng, nếu chọn thiết bị chỉ vừa đủ trên lý thuyết thì tiếp điểm dễ xuống cấp nhanh hơn. Trong thực tế, kỹ thuật viên nên tính thêm điều kiện làm việc, tần suất đóng cắt và môi trường lắp đặt.

Khi contactor phát tiếng kêu bất thường, đóng nhả liên tục hoặc có mùi khét, cần kiểm tra ngay nguồn điều khiển, cuộn hút, tiếp điểm và tải phía sau. Không nên cố chạy vì có thể làm hỏng thêm thiết bị khác trong tủ điện.

VI. Kết luận

Contactor schneider là thiết bị đóng cắt quan trọng trong tủ điện, đặc biệt ở các hệ thống điều khiển động cơ, bơm, quạt, băng tải và dây chuyền sản xuất. Để dùng ổn định, người lắp đặt cần hiểu đúng vai trò của contactor, phân biệt với aptomat và rơ le nhiệt, đồng thời chọn đúng dòng tải, điện áp cuộn hút và phụ kiện đi kèm.
