So Sánh Contactor Và Khởi Động Từ Chi Tiết, Dễ Hiểu

Trong tủ điện công nghiệp, so sánh contactor và khởi động từ là chủ đề rất nhiều kỹ thuật viên mới vào nghề, chủ xưởng hoặc đơn vị chế tạo máy quan tâm. Lý do là hai thiết bị này nhìn khá giống nhau, đều dùng để đóng cắt mạch điện, đặc biệt là mạch động lực điều khiển động cơ. Tuy nhiên, nếu hiểu sai bản chất, người dùng có thể chọn thiếu thiết bị bảo vệ, gây quá tải động cơ hoặc làm hệ thống hoạt động không an toàn.

Nói đơn giản, contactor là thiết bị đóng cắt điện từ. Còn khởi động từ thường là một bộ hoàn chỉnh hơn, gồm contactor kết hợp với rơ le nhiệt để điều khiển và bảo vệ động cơ. Trong thực tế lắp tủ điện, nếu chỉ cần đóng cắt tải thông thường, contactor có thể đáp ứng. Nhưng nếu điều khiển động cơ 3 pha và cần bảo vệ quá tải, khởi động từ sẽ phù hợp hơn.

Bài viết này sẽ giúp bạn hiểu rõ contactor là gì, khởi động từ là gì, điểm giống và khác nhau giữa hai thiết bị, cũng như cách chọn đúng cho tủ điện, máy móc và dây chuyền sản xuất.

Danh mục dự án

I. Contactor là gì?

Contactor là một loại thiết bị đóng cắt điện hoạt động bằng nguyên lý điện từ. Khi cuộn hút của contactor được cấp điện, lực từ sinh ra sẽ kéo hệ thống tiếp điểm đóng lại, cho phép dòng điện đi qua tải. Khi ngắt điện cuộn hút, lò xo hồi vị sẽ đưa tiếp điểm trở về trạng thái ban đầu, từ đó ngắt mạch điện.

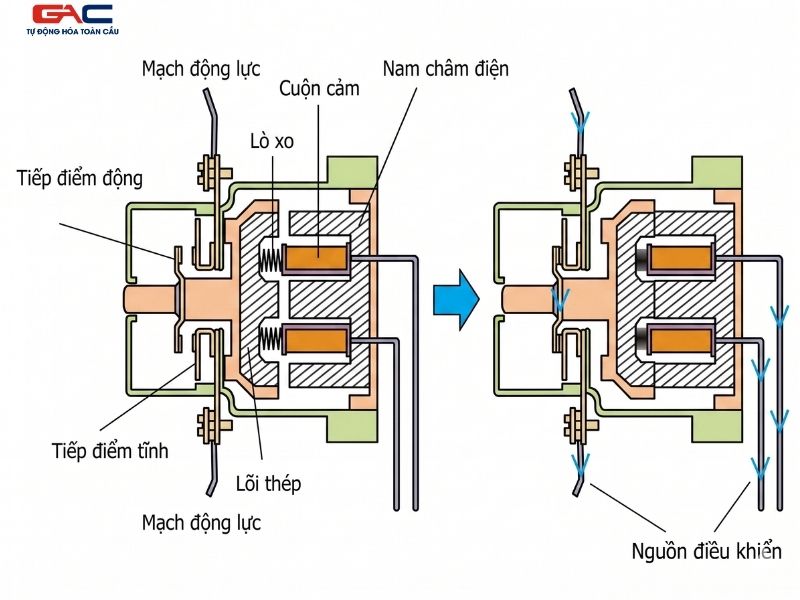

so sánh contactor và khởi động từ — Nguyên lí hoạt động của contactor

Trong tủ điện, contactor thường được dùng để đóng cắt động cơ, bơm, quạt, điện trở gia nhiệt, đèn công suất lớn hoặc các tải điện cần điều khiển từ xa. Ví dụ, trong một tủ điều khiển bơm nước, contactor có thể nhận tín hiệu từ công tắc phao, timer hoặc PLC để đóng/ngắt nguồn cấp cho động cơ bơm.

Điểm quan trọng cần nhớ là contactor chủ yếu thực hiện chức năng đóng cắt. Bản thân contactor không có khả năng bảo vệ quá tải cho động cơ nếu không kết hợp thêm thiết bị bảo vệ phù hợp như rơ le nhiệt, aptomat hoặc thiết bị bảo vệ động cơ chuyên dụng.

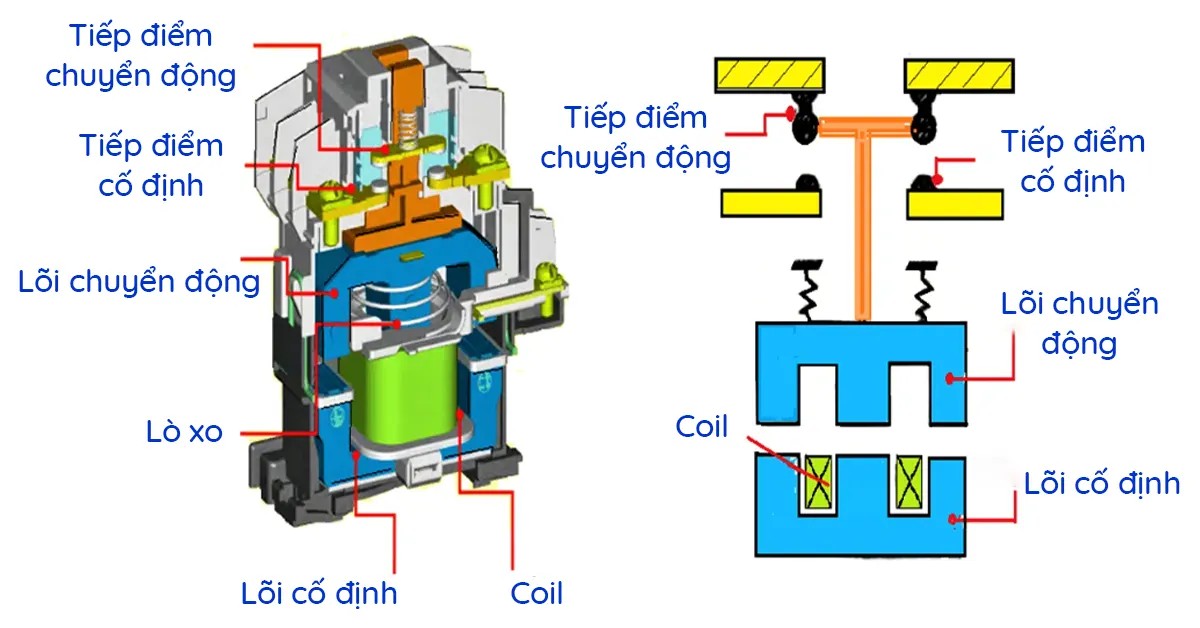

1. Cấu tạo cơ bản của contactor

Một contactor thông thường gồm các phần chính: cuộn hút, lõi từ, hệ thống tiếp điểm chính, tiếp điểm phụ và vỏ bảo vệ. Tiếp điểm chính thường dùng để đóng cắt mạch động lực, còn tiếp điểm phụ dùng cho mạch điều khiển, liên động hoặc báo trạng thái.

Ví dụ trong tủ điện điều khiển động cơ 3 pha, ba tiếp điểm chính của contactor sẽ đóng cắt ba pha cấp cho motor. Trong khi đó, tiếp điểm phụ có thể dùng để tự giữ mạch chạy, báo đèn RUN hoặc gửi tín hiệu trạng thái về PLC.

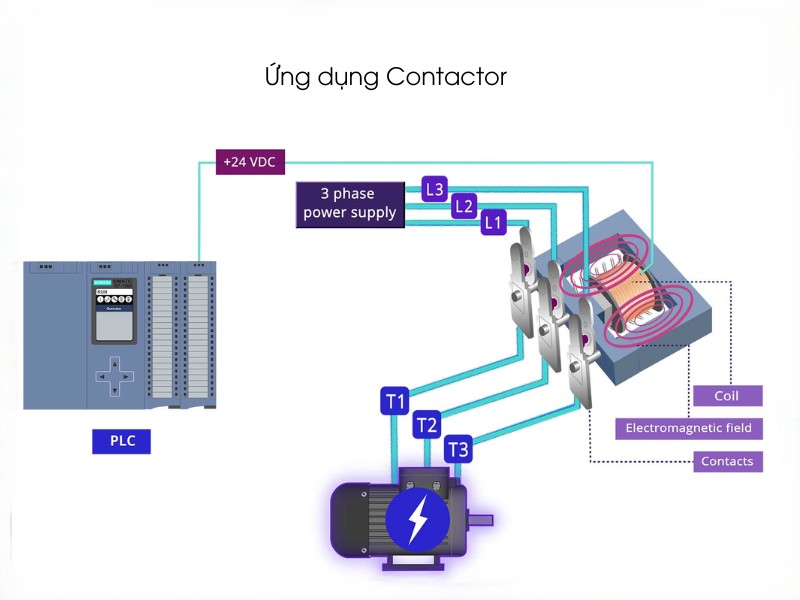

2. Ứng dụng contactor trong tủ điện

Ứng dụng contactor trong tủ điện rất rộng. Thiết bị này có thể dùng trong tủ bơm, tủ quạt, tủ chiếu sáng, tủ điều khiển băng tải, tủ máy nén khí hoặc hệ thống gia nhiệt. Với các hệ thống tự động hóa, contactor còn được điều khiển thông qua PLC, relay trung gian hoặc bộ điều khiển nhiệt độ.

Tuy nhiên, khi dùng contactor cho động cơ, người thiết kế cần tính toán thêm bảo vệ quá tải, ngắn mạch và mất pha nếu ứng dụng yêu cầu độ an toàn cao.

II. Khởi động từ là gì?

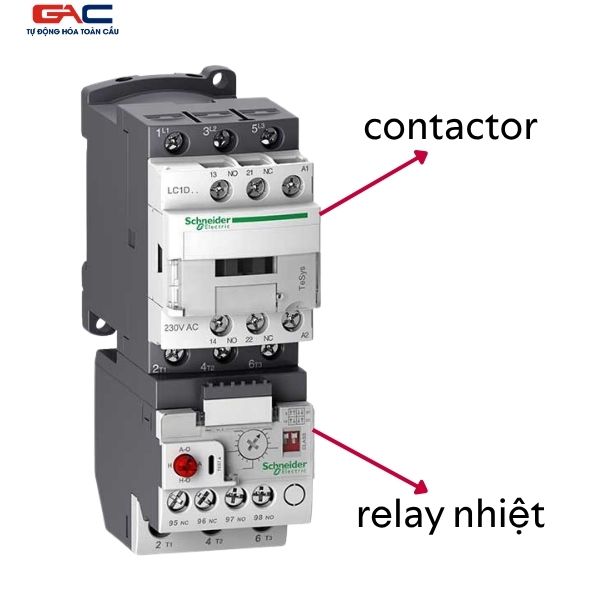

Khởi động từ là bộ thiết bị dùng để khởi động, dừng và bảo vệ động cơ điện. Trong thực tế, khi nói đến khởi động từ, người ta thường hiểu là bộ gồm contactor kết hợp với rơ le nhiệt. Đây là cấu hình rất phổ biến trong các tủ điện điều khiển động cơ 3 pha.

Về bản chất, contactor trong khởi động từ đảm nhiệm chức năng đóng cắt nguồn cấp cho động cơ. Rơ le nhiệt sẽ theo dõi dòng điện chạy qua động cơ. Nếu động cơ bị quá tải trong một khoảng thời gian nhất định, rơ le nhiệt sẽ tác động, ngắt mạch điều khiển và làm contactor nhả ra. Nhờ đó, động cơ được bảo vệ tốt hơn so với việc chỉ dùng contactor đơn lẻ.

Có thể hiểu ngắn gọn: contactor là một thành phần quan trọng của khởi động từ. Còn khởi động từ là một bộ điều khiển động cơ hoàn chỉnh hơn, có thêm chức năng bảo vệ quá tải.

1. Cấu tạo khởi động từ gồm những gì?

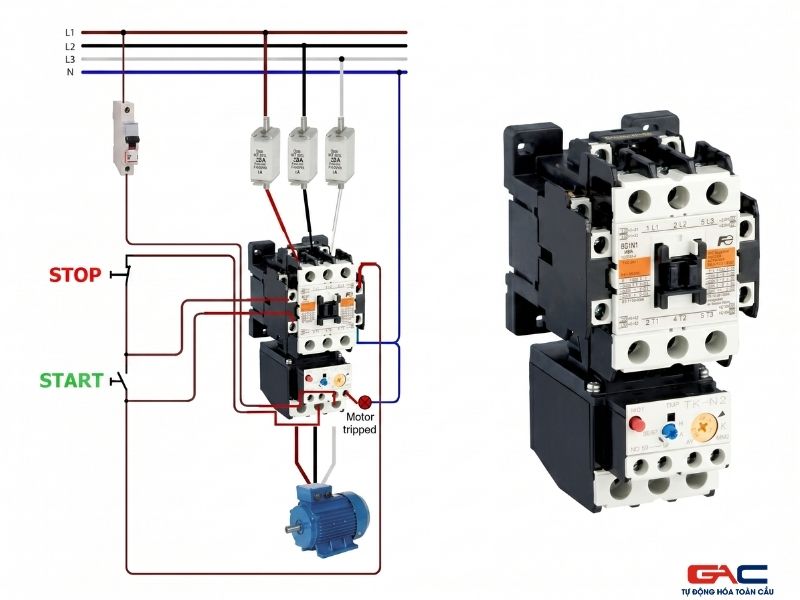

Cấu tạo khởi động từ thường gồm contactor, rơ le nhiệt, nút nhấn ON/OFF, đèn báo, cầu đấu và đôi khi có thêm aptomat bảo vệ phía trước. Trong một số tủ điện đơn giản, bộ khởi động từ có thể chỉ gồm contactor và rơ le nhiệt lắp trực tiếp với nhau.

Ví dụ, trong tủ điều khiển motor băng tải, kỹ thuật viên thường dùng một contactor để đóng cắt động cơ, một rơ le nhiệt để bảo vệ quá tải, nút nhấn START/STOP để vận hành và đèn báo để hiển thị trạng thái chạy hoặc lỗi.

2. Khởi động từ dùng trong trường hợp nào?

Khởi động từ thường dùng cho động cơ bơm, quạt, máy nén khí, băng tải, máy trộn, máy nghiền, máy cắt hoặc các thiết bị dùng motor 1 pha, 3 pha. Đặc biệt, với động cơ công suất vừa và nhỏ, khởi động từ là giải pháp đơn giản, dễ lắp, chi phí hợp lý và dễ bảo trì.

Trong nhà xưởng, nếu motor bị kẹt tải, bạc đạn nặng, băng tải quá tải hoặc bơm làm việc sai điều kiện, rơ le nhiệt trong khởi động từ có thể giúp ngắt mạch để hạn chế cháy động cơ.

III. So sánh contactor và khởi động từ chi tiết

Để so sánh contactor và khởi động từ dễ hiểu hơn, có thể nhìn theo

*Về bản chất sử dụng trong tủ điện. Contactor là thiết bị đóng cắt. Nó giống như “công tắc điện công suất lớn” được điều khiển bằng điện. Khi có tín hiệu điều khiển, contactor đóng tiếp điểm để cấp điện cho tải. Khi mất tín hiệu, contactor nhả ra để ngắt điện.

Khởi động từ là bộ điều khiển động cơ có chức năng đầy đủ hơn. Nó không chỉ đóng cắt động cơ mà còn có khả năng bảo vệ quá tải thông qua rơ le nhiệt. Vì vậy, trong nhiều tủ điện motor, người ta không chỉ lắp contactor riêng lẻ mà thường lắp cả bộ khởi động từ.

*Về cấu tạo, contactor gồm cuộn hút, tiếp điểm chính, tiếp điểm phụ và cơ cấu điện từ. Khởi động từ thường gồm contactor cộng thêm rơ le nhiệt và các phần tử điều khiển liên quan.

*Về chức năng, contactor phù hợp với các ứng dụng đóng cắt tải như đèn, điện trở, bơm, quạt hoặc điều khiển liên động. Trong khi đó, khởi động từ phù hợp hơn khi cần điều khiển động cơ và bảo vệ quá tải cho motor.

*Về mức độ bảo vệ, contactor không tự bảo vệ quá tải cho động cơ. Khởi động từ có rơ le nhiệt nên an toàn hơn khi dùng cho motor. Tuy nhiên, cả hai vẫn cần được phối hợp với aptomat, cầu chì hoặc thiết bị bảo vệ ngắn mạch phù hợp để đảm bảo an toàn toàn hệ thống.

IV. Nên chọn contactor hay khởi động từ?

Việc chọn contactor hay khởi động từ phụ thuộc vào tải sử dụng và yêu cầu bảo vệ của hệ thống.

Nếu bạn chỉ cần đóng cắt một tải điện thông thường, ví dụ điện trở gia nhiệt, đèn công suất lớn hoặc đóng cắt nguồn cho một nhánh tải có bảo vệ riêng, contactor có thể là lựa chọn phù hợp. Khi đó, cần chọn contactor theo điện áp cuộn hút, dòng định mức, số cực, số tiếp điểm phụ và loại tải sử dụng.

Nếu bạn cần điều khiển động cơ, đặc biệt là động cơ 3 pha trong máy móc, bơm, quạt, băng tải hoặc dây chuyền sản xuất, nên ưu tiên dùng khởi động từ. Bộ này giúp vận hành motor thuận tiện hơn và có thêm lớp bảo vệ quá tải thông qua rơ le nhiệt.

Một lỗi khá thường gặp trong thực tế là chọn contactor đúng dòng nhưng lại không lắp rơ le nhiệt cho động cơ. Khi motor bị kẹt tải hoặc chạy quá dòng trong thời gian dài, contactor vẫn đóng bình thường, nhưng động cơ có thể nóng lên và cháy cuộn dây. Vì vậy, với tải motor, không nên chỉ nhìn vào khả năng đóng cắt, mà cần tính cả yêu cầu bảo vệ.

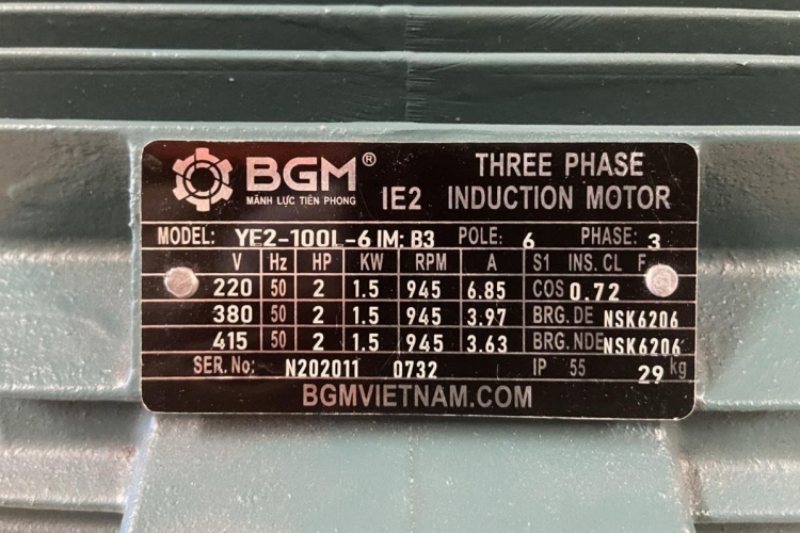

Khi chọn thiết bị, kỹ thuật viên nên kiểm tra các thông tin cơ bản như công suất motor, dòng định mức, điện áp điều khiển, kiểu tải, tần suất đóng cắt, môi trường lắp đặt và yêu cầu bảo vệ. Nếu chưa chắc chắn, nên tham khảo đơn vị cung cấp thiết bị điện – tự động hóa có kinh nghiệm để được tư vấn đúng ngay từ đầu.

V. Kết luận

Tóm lại, so sánh contactor và khởi động từ có thể hiểu đơn giản như sau: contactor là thiết bị đóng cắt điện từ, còn khởi động từ là bộ điều khiển động cơ thường gồm contactor kết hợp rơ le nhiệt. Nếu chỉ cần đóng cắt tải, contactor có thể đáp ứng. Nếu dùng cho motor và cần bảo vệ quá tải, khởi động từ là lựa chọn phù hợp hơn.

Với các tủ điện nhà xưởng, máy móc và dây chuyền sản xuất, việc chọn đúng thiết bị đóng cắt không chỉ giúp hệ thống vận hành ổn định mà còn hạn chế rủi ro hỏng motor, dừng máy và phát sinh chi phí sửa chữa.
