Tải Catalogue Thiết Bị Đóng Cắt LS Mới Nhất

Trong quá trình thiết kế, lắp ráp tủ điện hoặc chế tạo máy, việc phỏng đoán kích thước hay thông số của aptomat, contactor là điều tối kỵ. Một sai số nhỏ về kích thước có thể khiến việc gia công tấm panel bị sai lệch, hoặc chọn sai dòng cắt ngắn mạch sẽ gây nguy hiểm cho toàn bộ hệ thống điều khiển đắt tiền như PLC hay HMI bên trong tủ.

Để giải quyết bài toán này, việc tra cứu catalogue thiết bị đóng cắt ls chính hãng là bước bắt buộc đối với mọi kỹ sư và anh em thợ điện. Bài viết dưới đây từ Tự động hoá Toàn Cầu sẽ giúp bạn hiểu rõ cách đọc thông số và cung cấp link tải tài liệu mới nhất.

I. Tại sao dân kỹ thuật bắt buộc phải tra cứu catalogue trước khi thiết kế tủ điện?

Nhiều anh em kỹ thuật mới vào nghề thường có thói quen ra thẳng cửa hàng mua thiết bị dựa trên công suất động cơ. Tuy nhiên, trong sản xuất công nghiệp, việc nghiên cứu kỹ catalogue thiết bị đóng cắt ls trước khi thi công mang lại những lợi ích sống còn:

1. Lên bản vẽ bố trí thiết bị chính xác

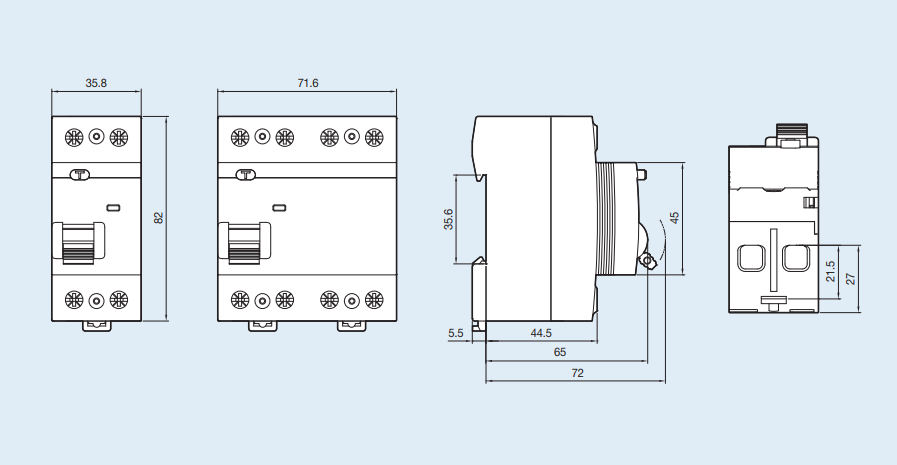

Tủ điện công nghiệp thường có không gian giới hạn. Catalogue cung cấp bản vẽ kích thước 2D/3D (Dimension) cực kỳ chi tiết của từng thiết bị. Nhờ đó, bạn có thể tính toán chính xác khoảng cách giữa các MCB, MCCB hay khoảng cách an toàn phóng điện, giúp tủ điện gọn gàng, tản nhiệt tốt và thẩm mỹ hơn.

2. Lựa chọn đúng mã hàng để đặt mua

LS có hàng ngàn mã sản phẩm khác nhau. Hai chiếc MCCB nhìn bề ngoài giống hệt nhau nhưng có thể khác biệt hoàn toàn về dòng cắt Icu hoặc phụ kiện đi kèm (như cuộn cắt Shunt Trip, tiếp điểm phụ). Catalogue cung cấp cấu trúc mã hàng hóa chuẩn, giúp bộ phận thu mua của nhà máy hoặc đại lý đặt hàng chính xác tuyệt đối, tránh tình trạng mua nhầm, đổi trả mất thời gian.

II.Hướng dẫn tra cứu 3 thông số “cốt lõi” trên catalogue thiết bị đóng cắt LS

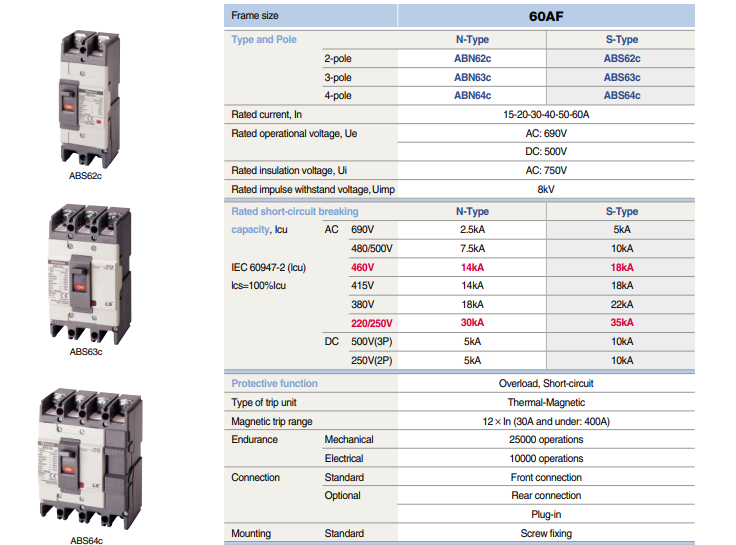

Khi mở catalogue thiết bị đóng cắt ls ra, bạn sẽ thấy rất nhiều bảng biểu và biểu đồ tuyến tính. Dưới đây là cách đọc nhanh các thông số quan trọng nhất, mang tính ứng dụng cao trong thực tế thi công:

1. Kích thước khung và Dòng định mức

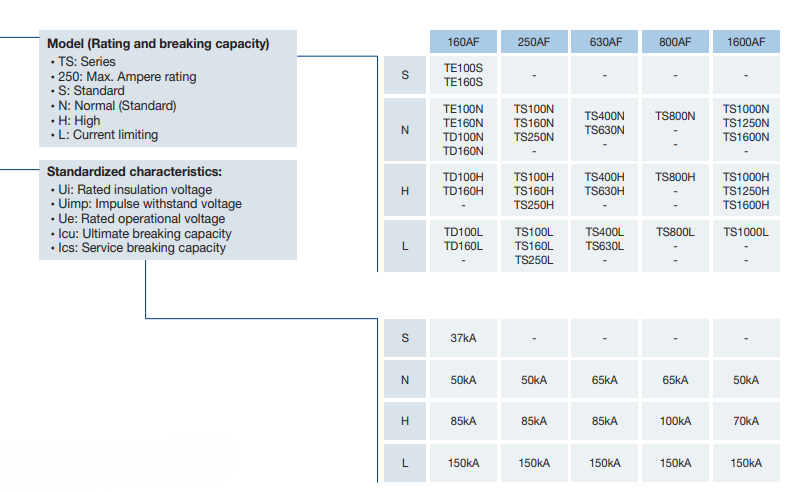

• AF (Ampere Frame): Thể hiện kích thước vật lý vỏ ngoài của thiết bị và độ bền của tiếp điểm. Ví dụ, thiết bị có AF là 100A thì kích thước vỏ nhựa của nó được thiết kế để chịu được dòng tối đa 100A một cách an toàn.
• AT (Ampere Trip): Là dòng điện định mức mà thiết bị sẽ tác động (nhảy). Ví dụ, một MCCB có mã 100AF/75AT nghĩa là nó dùng vỏ cỡ 100A nhưng chỉ bảo vệ quá tải ở mức 75A. Việc nắm rõ điều này giúp bạn tối ưu không gian tủ mà vẫn đảm bảo tính năng bảo vệ.

2. Dòng cắt ngắn mạch

Đây là thông số bảo vệ cực kỳ quan trọng đối với các nhà xưởng, trạm biến áp.

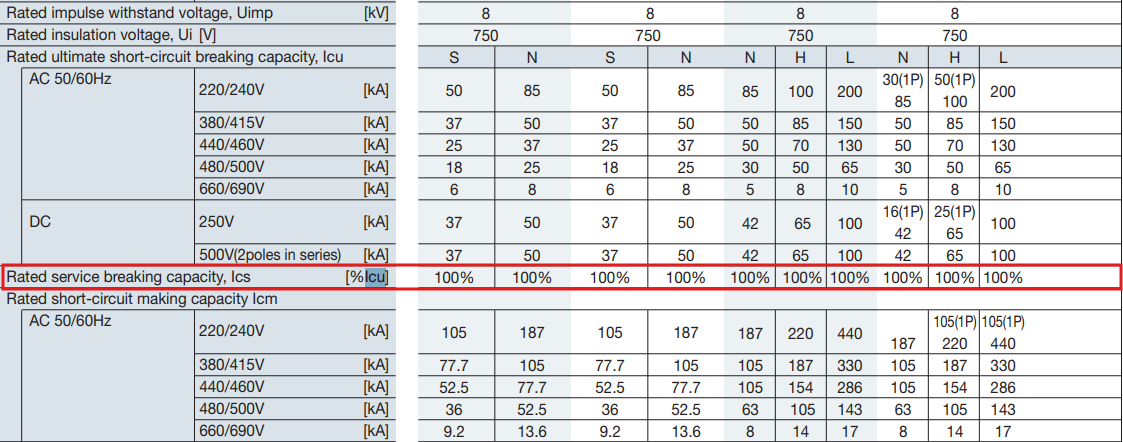

• Icu (Ultimate short-circuit breaking capacity): Dòng ngắn mạch tối đa mà thiết bị có thể chịu đựng và cắt thành công 1 lần mà không bị phá hủy.
• Ics (Service short-circuit breaking capacity): Khả năng cắt dòng ngắn mạch thực tế, thường được tính bằng % của Icu (VD: 50%, 75% hoặc 100%). Khi tra catalogue, Ics càng gần Icu thì thiết bị càng cao cấp và hoạt động càng ổn định trong môi trường công nghiệp khắc nghiệt.

III. Catalogue thiết bị đóng cắt LS gồm những dòng sản phẩm nào?

LS Electric là thương hiệu quốc dân tại Việt Nam nhờ sự bền bỉ và giá thành hợp lý. Trong cuốn tài liệu kỹ thuật tổng hợp, anh em có thể dễ dàng tra cứu chi tiết bản vẽ, thông số của các dòng thiết bị chủ lực đã làm nên tên tuổi của hãng, bao gồm:

1. Aptomat tép (MCB)

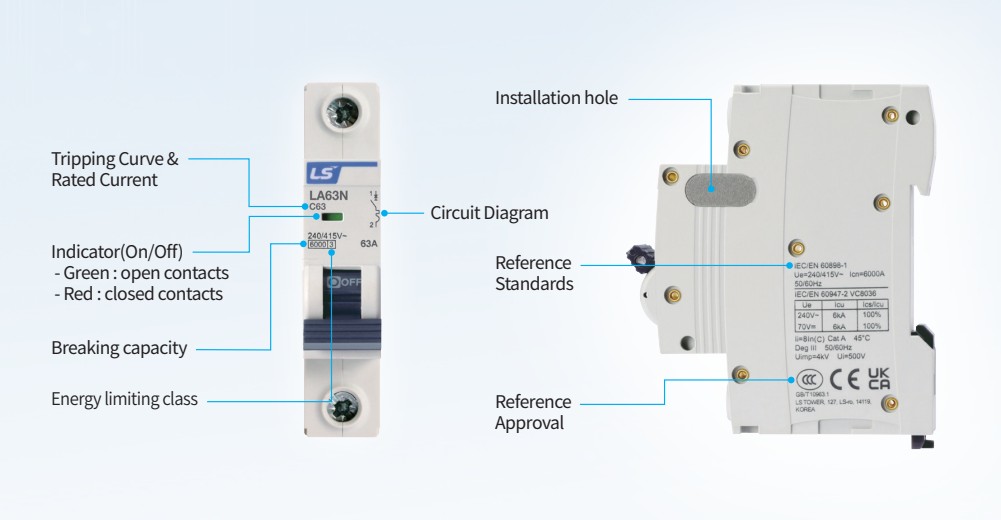

Với thiết kế dạng tép nhỏ gọn (như các dòng BKN, BKH…), MCB được ứng dụng rộng rãi trong hệ thống điện dân dụng hoặc dùng làm thiết bị bảo vệ các mạch điều khiển, thiết bị tự động hóa nhạy cảm bên trong tủ điện như bộ điều khiển PLC, màn hình HMI, hay nguồn tổ ong.

Tải catalogue MCB LS: TẠI ĐÂY

2. Aptomat khối (MCCB)

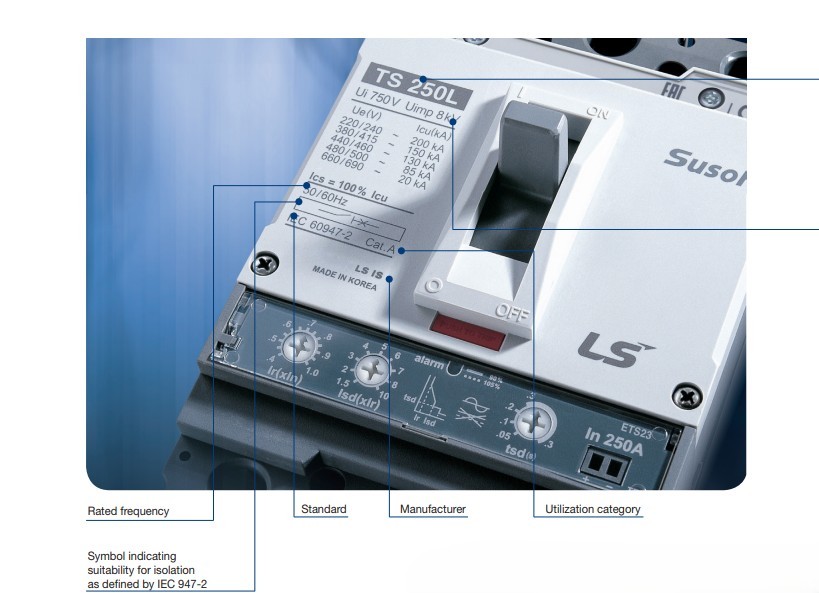

Tiêu biểu là các dòng Metasol và Susol với thân vỏ đúc nguyên khối cứng cáp, dải dòng định mức rộng và khả năng cắt ngắn mạch cao. MCCB là thiết bị chủ lực được dùng làm aptomat tổng cho tủ phân phối điện nhánh, hoặc dùng để bảo vệ các hệ thống động cơ công suất lớn trong dây chuyền nhà xưởng.

Tải catalogue MCCB LS dòng METASOL: TẠI ĐÂY

Tải catalogue MCCB LS SUSOL: TẠI ĐÂY

3. Contactor và Rơ le nhiệt

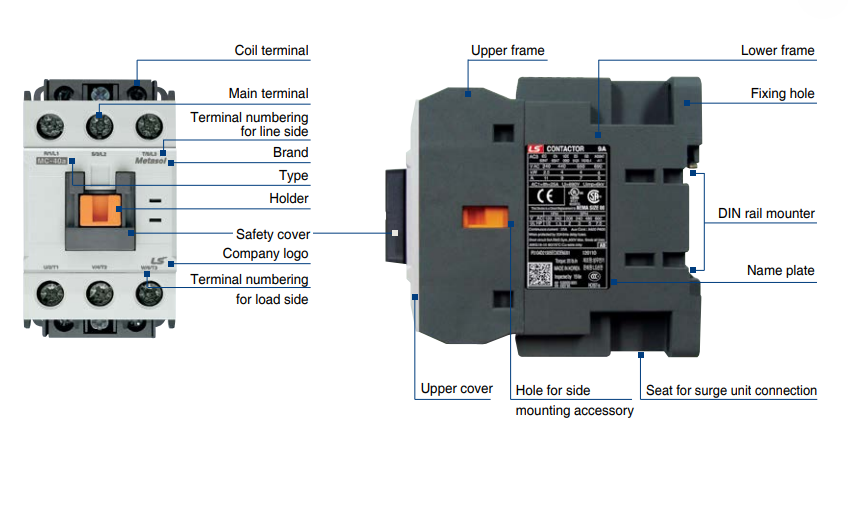

Đây là “bộ đôi” hoàn hảo và gần như bắt buộc phải có để đóng cắt, điều khiển và bảo vệ quá tải cho động cơ, hệ thống quạt công nghiệp, bơm nước hay đóng cắt tụ bù. Trong catalogue, hãng thiết kế sẵn các bảng tra chéo, giúp bạn dễ dàng chọn contactor và rơ le nhiệt đồng bộ (lắp khớp nối trực tiếp với nhau) một cách nhanh chóng.

Tải catalogue Contactor và Rơ le nhiệt LS: TẠI ĐÂY

4. Máy cắt không khí (ACB)

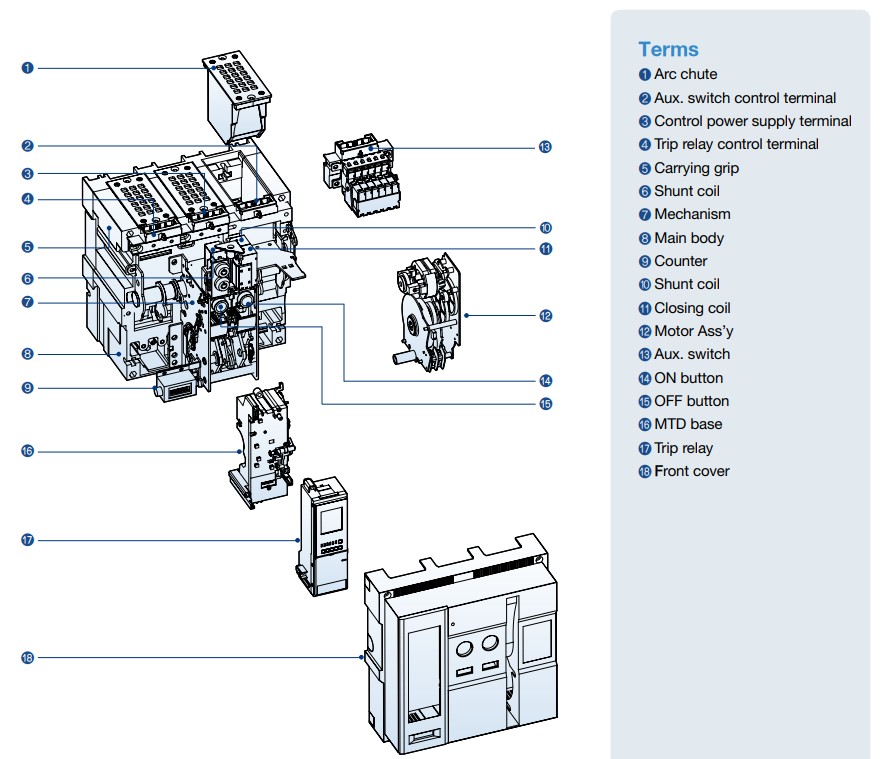

Được ví như “trái tim” của các tủ điện tổng MSB trong nhà máy, trạm biến áp, ACB LS sở hữu dòng định mức cực lớn (lên đến hàng ngàn Ampere). Việc tra cứu catalogue phần ACB là cực kỳ quan trọng để kỹ sư cơ khí thiết kế chính xác kích thước khoang tủ và tính toán uốn thanh cái đồng sao cho phù hợp với cực đấu nối của máy cắt.

Tải catalogue ACB LS: TẠI ĐÂY

IV. Tổng kết

Việc hiểu và làm chủ catalogue thiết bị đóng cắt ls là bước đệm vững chắc giúp các thợ kỹ thuật, kỹ sư thiết kế tạo ra những tủ điện an toàn, chuẩn kỹ thuật và tối ưu chi phí. Thay vì phải “mò mẫm” thông số trên mạng, một cuốn tài liệu chuẩn từ hãng sẽ giải quyết mọi vấn đề về Layout và Part Number.

Tự động hoá Toàn Cầu tự hào là đơn vị phân phối thiết bị điện – tự động hóa uy tín hàng đầu Việt Nam. Chúng tôi không chỉ bán sản phẩm mà còn đồng hành hỗ trợ kỹ thuật, tư vấn chọn lựa thiết bị tối ưu nhất cho dây chuyền, máy móc của bạn.

Bạn đang lên dự án tủ điện và cần hỗ trợ bóc tách vật tư? Đừng ngần ngại, hãy gọi ngay qua Hotline / Zalo của Tự động hoá Toàn Cầu. Đội ngũ kỹ sư giàu kinh nghiệm thực chiến của chúng tôi luôn sẵn sàng tư vấn và cung cấp báo giá chiết khấu tốt nhất cho dự án của bạn!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu
