Thiết bị đóng cắt LS là gì? Cách chọn đúng cho tủ điện

Trong một tủ điện, dù là tủ điện dân dụng, tủ phân phối hay tủ điều khiển máy móc, phần “xương sống” để đóng, cắt, bảo vệ và vận hành hệ thống điện luôn là nhóm thiết bị đóng cắt. Đây là lý do nhiều người khi tìm hiểu giải pháp điện cho nhà xưởng, máy sản xuất hoặc công trình thường quan tâm đến thiết bị đóng cắt LS.

Vậy thiết bị đóng cắt LS là gì, gồm những dòng nào và nên chọn ra sao để vừa an toàn vừa phù hợp chi phí? Bài viết dưới đây sẽ giúp người mới dễ hình dung, đồng thời cũng có góc nhìn thực tế hơn cho kỹ thuật viên, chủ xưởng và đơn vị chế tạo máy.

Danh mục dự án

I. Thiết bị đóng cắt LS là gì?

1. Vai trò của thiết bị đóng cắt trong hệ thống điện

Nói đơn giản, thiết bị đóng cắt là nhóm thiết bị dùng để đóng điện, ngắt điện, bảo vệ tải và bảo vệ đường dây. Khi hệ thống vận hành bình thường, thiết bị giúp cấp nguồn ổn định. Khi xảy ra quá tải, ngắn mạch hoặc sự cố, thiết bị sẽ tác động để ngắt mạch, giảm nguy cơ cháy nổ và hư hỏng máy móc.

Trong thực tế, một tủ điện cho motor 3 pha thường không chỉ có mỗi aptomat. Bên trong còn có thể có contactor để đóng cắt tải thường xuyên, relay nhiệt để bảo vệ quá tải, MCCB để bảo vệ đầu nguồn, hoặc MCB để chia nhánh cho từng mạch nhỏ. Vì vậy, hiểu đúng về thiết bị đóng cắt LS sẽ giúp người dùng không chọn sai ngay từ đầu.

2. Vì sao nhiều tủ điện sử dụng thiết bị LS

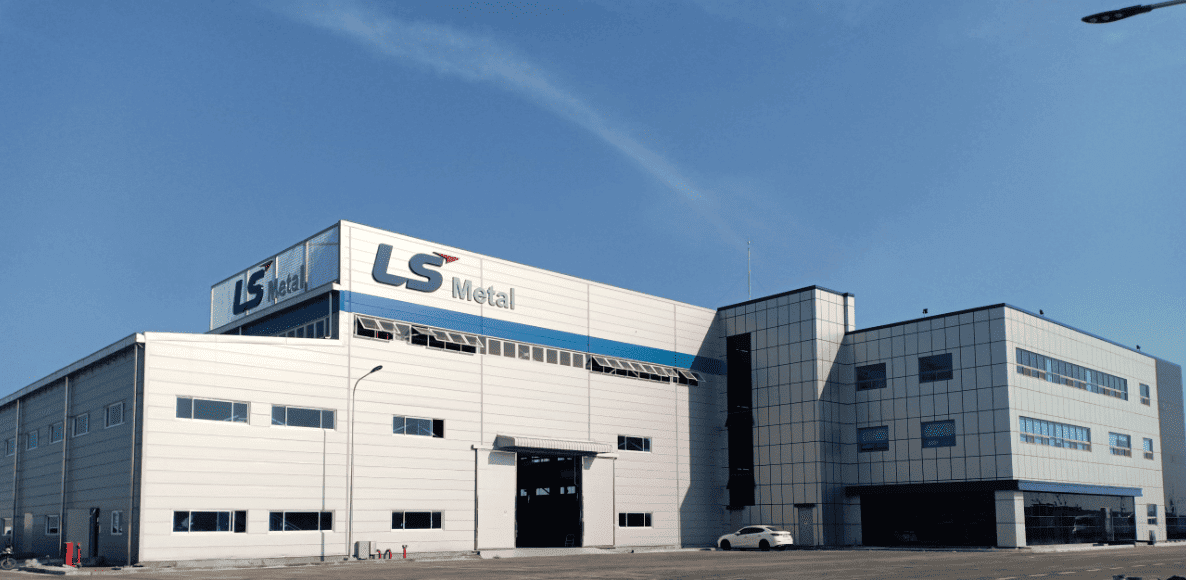

LS là thương hiệu thiết bị điện công nghiệp quen thuộc trên thị trường Việt Nam. Nhiều kỹ thuật viên lựa chọn vì sản phẩm khá đa dạng, dễ ghép trong nhiều loại tủ điện và phù hợp với nhu cầu từ công trình dân dụng đến nhà xưởng công nghiệp.

Một điểm quan trọng là thiết bị điện không chỉ cần “chạy được”, mà còn cần ổn định, dễ thay thế, dễ đồng bộ và dễ bảo trì. Với các đơn vị làm tủ điện hoặc bảo trì hệ thống, việc dùng thiết bị có dải sản phẩm rộng như thiết bị đóng cắt LS sẽ thuận lợi hơn khi thiết kế, lắp đặt và xử lý sau này.

II. Thiết bị đóng cắt LS gồm những loại nào?

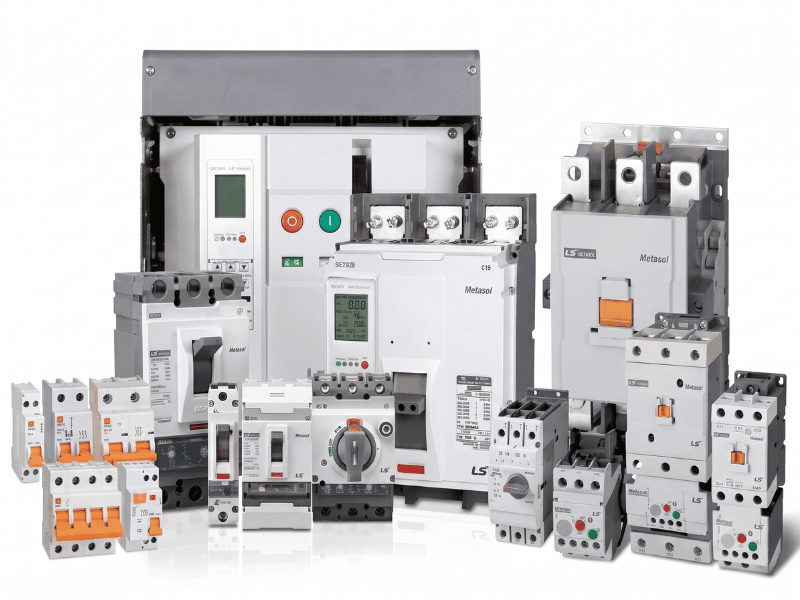

1. MCB, MCCB, ACB, contactor, relay nhiệt

Khi nhắc đến thiết bị đóng cắt LS, nhiều người thường nghĩ ngay đến aptomat. Thực tế, nhóm này gồm nhiều thiết bị khác nhau:

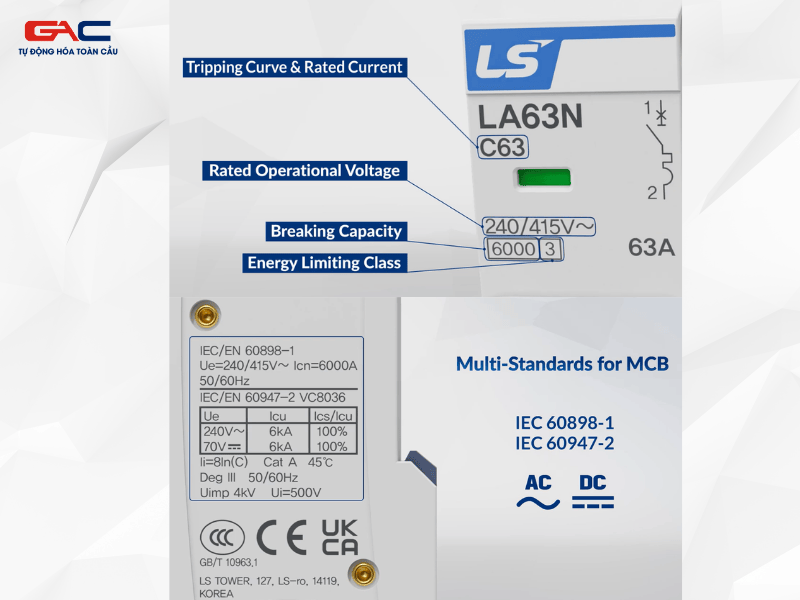

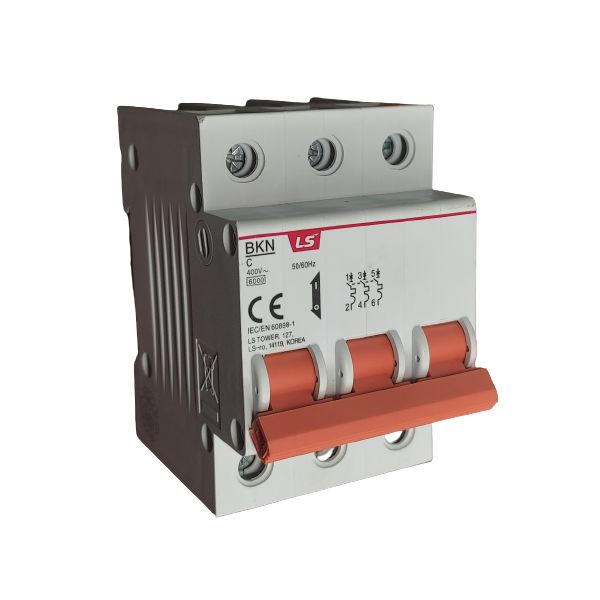

*MCB LS: thường dùng cho các mạch nhánh, dòng nhỏ, bảo vệ ngắn mạch và quá tải cơ bản. Hay gặp trong tủ điện dân dụng, tủ chiếu sáng, tủ điều khiển nhỏ.

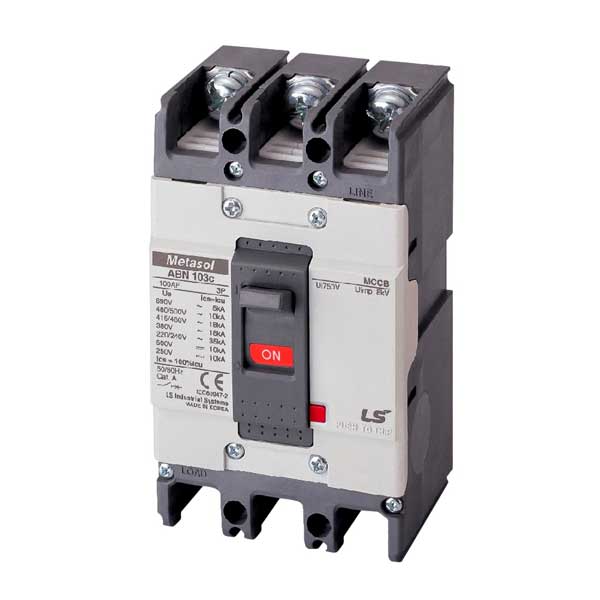

*MCCB LS: dùng cho dòng lớn hơn, khả năng cắt cao hơn, phù hợp làm bảo vệ tổng hoặc bảo vệ nhánh tải công suất lớn như motor, máy nén khí, bơm công nghiệp.

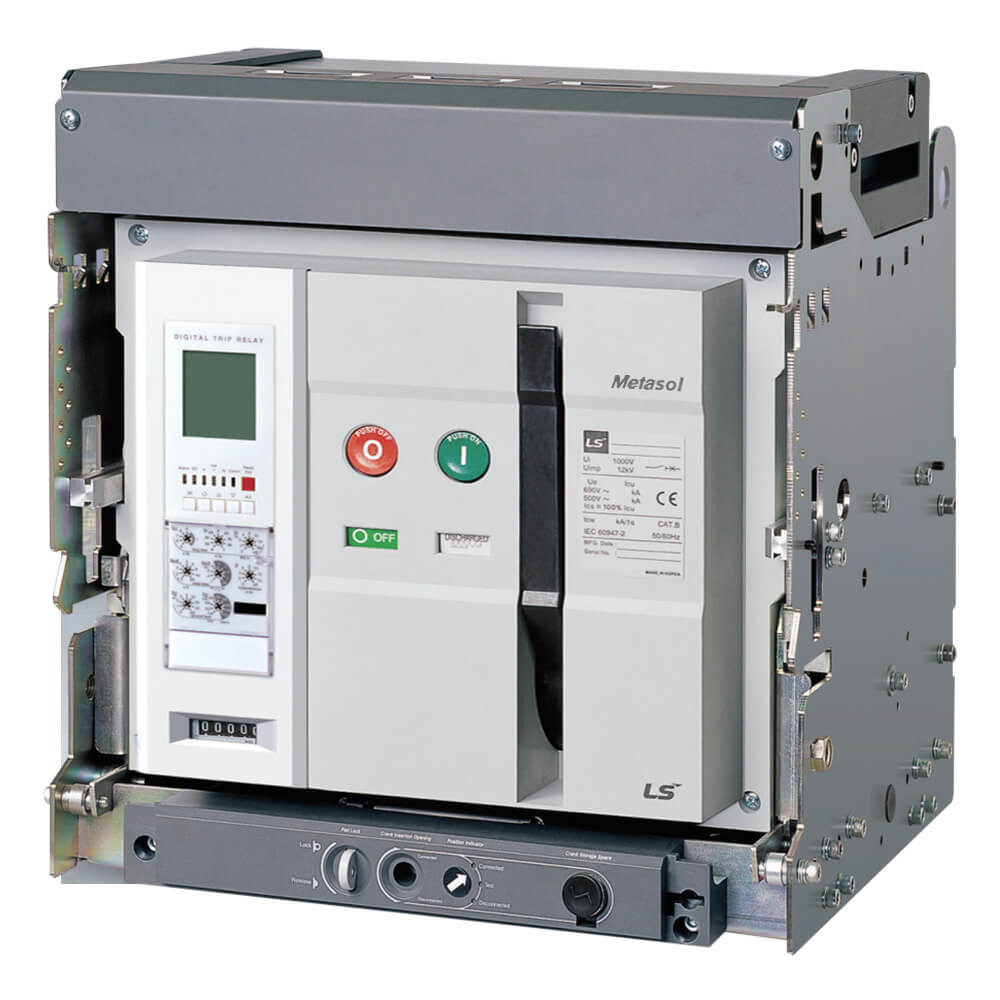

*ACB LS: thường dùng ở hệ thống điện lớn, tủ tổng, tủ MSB trong nhà máy hoặc tòa nhà.

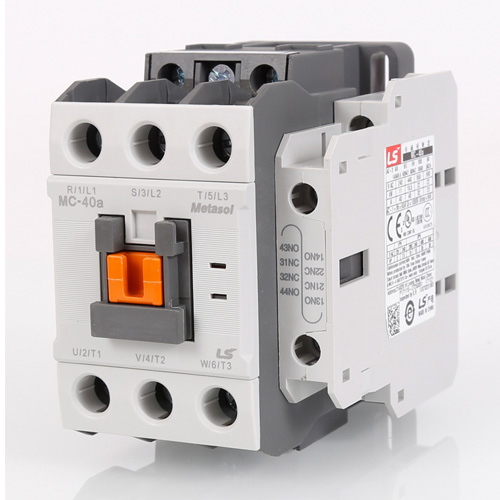

*Contactor LS: thiết bị đóng cắt bằng điện từ, chuyên dùng để đóng ngắt tải thường xuyên, đặc biệt là motor.

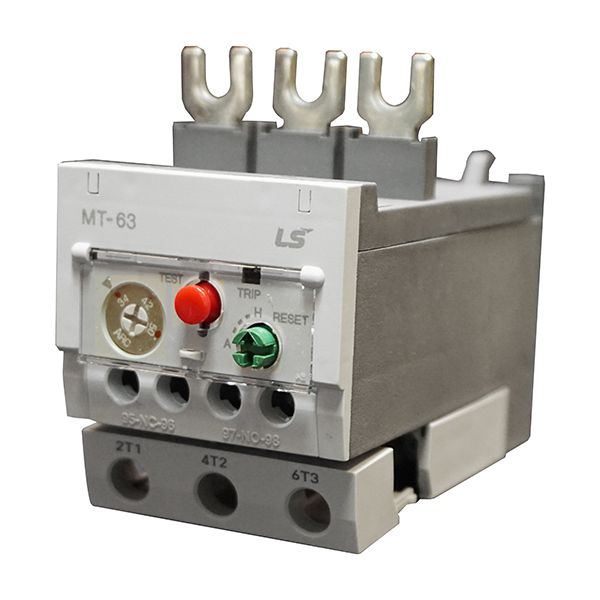

*Relay nhiệt LS: đi kèm contactor để bảo vệ quá tải cho động cơ.

Ngoài ra còn có các dòng phụ trợ như rơ le trung gian, nút nhấn, đèn báo, timer, phụ kiện tiếp điểm phụ… để hoàn thiện hệ thống điều khiển và bảo vệ.

2. Mỗi loại phù hợp với ứng dụng nào

Nếu bạn đang làm một tủ điện bơm nhỏ, MCB hoặc MCCB LS có thể đã đủ ở phần bảo vệ nguồn, kết hợp contactor và relay nhiệt để điều khiển motor. Với tủ phân phối nhiều nhánh, aptomat LS thường được dùng để tách từng khu vực tải riêng. Còn với hệ thống lớn trong nhà máy, ACB và MCCB sẽ đóng vai trò quan trọng hơn ở đầu nguồn.

Điểm cần nhớ là không phải thiết bị nào “càng lớn càng tốt”. Chọn dư quá nhiều đôi khi gây lãng phí, còn chọn thiếu lại dễ phát sinh sự cố.

III. Cách chọn thiết bị đóng cắt LS phù hợp

1. Dựa vào dòng tải, công suất và môi trường lắp đặt

Muốn chọn đúng thiết bị đóng cắt LS, trước tiên cần xác định rõ tải là gì: motor, điện trở nhiệt, chiếu sáng hay ổ cắm công nghiệp. Mỗi loại tải có đặc tính dòng khởi động khác nhau, nên thiết bị bảo vệ cũng phải chọn theo bản chất tải, không chỉ nhìn mỗi công suất trên giấy.

Ví dụ, cùng là motor 3 pha nhưng motor bơm nước, motor quạt và motor máy nén có thể có điều kiện khởi động khác nhau. Nếu chọn MCCB quá sát dòng định mức, khi khởi động dễ bị nhảy. Nếu chọn contactor không đủ cấp tải, tiếp điểm có thể nhanh mòn hoặc nóng bất thường.

Ngoài ra, môi trường lắp đặt cũng rất quan trọng. Tủ điện đặt trong xưởng nóng, nhiều bụi, độ ẩm cao hoặc rung động liên tục sẽ cần cân nhắc kỹ hơn về cấp bảo vệ tủ, thông gió và độ bền linh kiện bên trong.

2. Những lỗi thường gặp khi chọn thiết bị

Một lỗi khá phổ biến là chọn MCB LS cho tải motor lớn chỉ vì giá rẻ hơn. Trong khi đó, với tải động cơ, nhiều trường hợp cần phối hợp MCCB, contactor và relay nhiệt để vận hành ổn định hơn.

Lỗi thứ hai là chọn theo cảm tính, ví dụ thấy công trình trước dùng 50A thì công trình này cũng dùng 50A, trong khi tải thực tế khác nhau.

Lỗi thứ ba là không tính đến khả năng mở rộng. Ban đầu tủ chỉ chạy một máy, nhưng vài tháng sau thêm tải, thêm bơm, thêm quạt… lúc đó thiết bị đầu nguồn không còn phù hợp nữa.

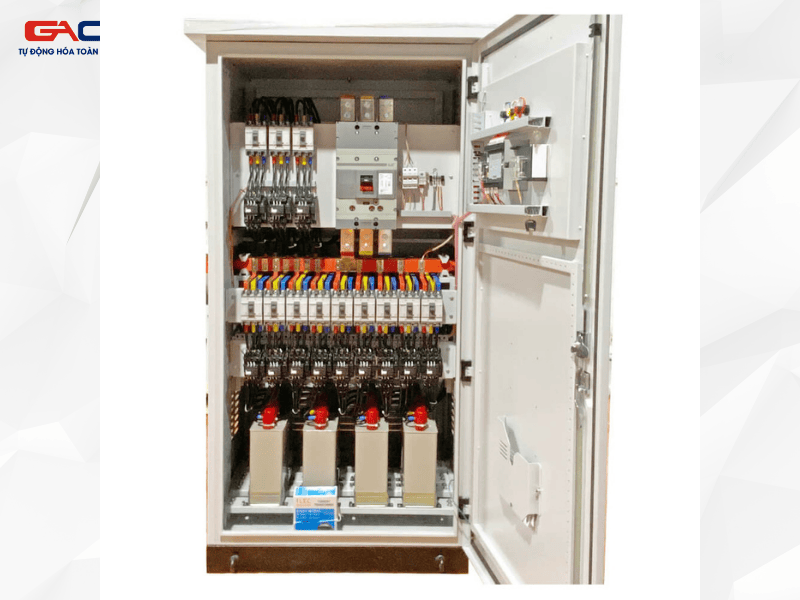

IV. Ứng dụng thực tế của thiết bị đóng cắt LS trong tủ điện

Trong thực tế, thiết bị đóng cắt LS xuất hiện rất nhiều trong các tủ điện điều khiển và phân phối.

Với tủ bơm nước, MCCB có thể dùng để bảo vệ nguồn vào, contactor để đóng cắt bơm, relay nhiệt để bảo vệ quá tải động cơ. Với tủ quạt hút hoặc tủ cấp liệu, cấu hình cũng tương tự nhưng lựa chọn dòng định mức sẽ thay đổi theo công suất motor.

Ở tủ phân phối nhà xưởng, aptomat LS thường được chia thành từng nhánh cấp cho máy móc, chiếu sáng, ổ cắm, quạt thông gió hoặc các tủ phụ khác. Cách chia nhánh hợp lý sẽ giúp dễ bảo trì và hạn chế ảnh hưởng dây chuyền khi có sự cố ở một khu vực.

Đối với đơn vị chế tạo máy, việc dùng đồng bộ thiết bị điện LS trong tủ cũng giúp quá trình lắp ráp, kiểm tra và thay thế về sau thuận tiện hơn.

V. Mua thiết bị đóng cắt LS ở đâu để yên tâm hơn?

Khi chọn mua thiết bị điện, ngoài giá thành, người dùng nên quan tâm đến 3 yếu tố: nguồn gốc hàng hóa, tư vấn kỹ thuật và hỗ trợ sau bán. Đặc biệt với các hệ thống dùng cho nhà xưởng hoặc máy sản xuất, việc chọn sai thiết bị có thể khiến thời gian dừng máy và chi phí xử lý sự cố cao hơn rất nhiều so với phần chênh lệch giá ban đầu.

Với những khách hàng chưa chắc nên dùng MCB, MCCB hay contactor loại nào, tốt nhất nên làm việc với đơn vị có hiểu biết thực tế về tủ điện, tải motor và ứng dụng nhà máy. Đây cũng là lý do nhiều khách hàng ưu tiên chọn nhà cung cấp không chỉ bán hàng mà còn hỗ trợ kỹ thuật rõ ràng.

Tự động hoá Toàn Cầu hiện cung cấp nhiều dòng thiết bị điện – tự động hóa phục vụ cho tủ điện, máy móc và nhà xưởng. Nếu bạn đang cần tư vấn chọn thiết bị đóng cắt LS phù hợp theo ứng dụng thực tế, việc trao đổi sớm với đơn vị am hiểu kỹ thuật sẽ giúp tiết kiệm thời gian hơn rất nhiều.

VI. Kết bài

Thiết bị đóng cắt LS là nhóm thiết bị quan trọng trong mọi hệ thống điện, từ tủ điện đơn giản đến dây chuyền sản xuất trong nhà máy. Chọn đúng thiết bị không chỉ giúp hệ thống vận hành ổn định mà còn tăng độ an toàn, dễ bảo trì và giảm rủi ro sự cố.

Nếu bạn đang cần tư vấn chọn aptomat LS, MCCB LS, contactor LS hoặc giải pháp thiết bị điện phù hợp cho tủ điện, máy móc và nhà xưởng, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ đúng nhu cầu thực tế.
