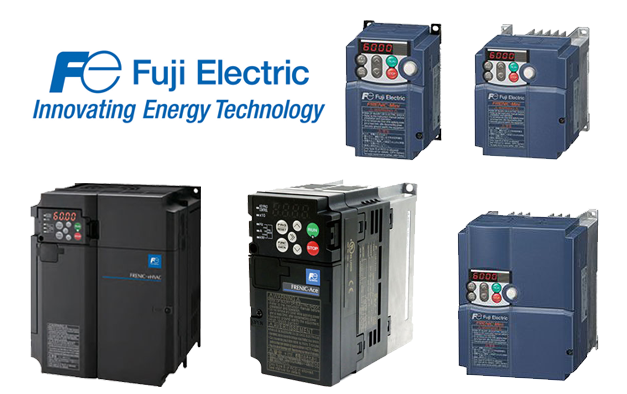

Biến tần FUJI – Catalog, Manual, Bảng Mã Lỗi & Hướng Dẫn Cài Đặt Chi Tiết 2025

Bạn đang gặp khó khăn trong việc tra cứu thông số, cài đặt hay xử lý sự cố cho biến tần Fuji? Là một trong những dòng thiết bị tự động hóa phổ biến và bền bỉ nhất trên thị trường, việc nắm vững cách vận hành biến tần Fuji là vô cùng cần thiết.

Trong bài viết này, chúng tôi đã tổng hợp trọn bộ “cẩm nang” từ A-Z bao gồm: Catalog, Manual, Bảng mã lỗi chi tiết và Hướng dẫn cài đặt từng bước. Dù bạn là kỹ sư đang triển khai dự án mới hay nhân viên bảo trì cần xử lý lỗi khẩn cấp, đây chính là bài viết duy nhất bạn cần để làm chủ thiết bị này.

I. FUJI – Thương Hiệu Biến Tần Hàng Đầu Từ Nhật Bản

Khi nhắc đến các thiết bị điều khiển và tự động hóa công nghiệp, Fuji Electric luôn là một trong những cái tên bảo chứng cho chất lượng và sự bền bỉ. Được thành lập từ năm 1923 tại Nhật Bản, Fuji Electric đã có hơn một thế kỷ phát triển và khẳng định vị thế là tập đoàn công nghệ hàng đầu toàn cầu, đặc biệt là trong lĩnh vực sản xuất thiết bị điện và truyền động.

Biến tần Fuji là một trong những dòng sản phẩm chủ lực và tự hào nhất của hãng. Tại thị trường Việt Nam cũng như trên thế giới, biến tần Fuji được các kỹ sư, nhà thầu và các nhà máy sản xuất ưu tiên lựa chọn nhờ những ưu điểm vượt trội:

• Chất lượng chuẩn Nhật Bản: Linh kiện cấu thành cao cấp, bo mạch được phủ lớp chống nhiệt đới hóa, giúp biến tần Fuji có thể hoạt động bền bỉ, ổn định ngay cả trong những môi trường công nghiệp khắc nghiệt, nhiều bụi bẩn, độ ẩm hay nhiệt độ cao.
• Hiệu suất vượt trội & Tiết kiệm năng lượng: Tích hợp các thuật toán điều khiển tiên tiến nhất (như điều khiển Vector vòng kín/vòng hở), giúp tối ưu hóa hiệu suất động cơ, vận hành êm ái và tiết kiệm điện năng tiêu thụ lên đến 30 – 50% so với phương pháp khởi động trực tiếp.
• Dải công suất rộng, đa dạng ứng dụng: Fuji phát triển rất nhiều series biến tần khác nhau phục vụ từ các ứng dụng tải nhẹ cho đến các ứng dụng tải nặng, đòi hỏi momen khởi động lớn (máy nén, máy đùn, hệ thống nâng hạ, cầu trục).
• Thân thiện với người sử dụng: Dù là thiết bị kỹ thuật cao, biến tần Fuji vẫn sở hữu giao diện cài đặt trực quan, Keypad dễ thao tác và tài liệu hướng dẫn vô cùng chi tiết, hỗ trợ kỹ thuật viên rút ngắn thời gian làm quen và xử lý sự cố.

Với việc kế thừa tinh hoa công nghệ từ Nhật Bản, việc đầu tư vào biến tần Fuji không chỉ là giải pháp tự động hóa tạm thời mà còn là bài toán tối ưu chi phí vận hành, bảo trì trong dài hạn cho mọi doanh nghiệp.

II. Các dòng biến tần Fuji phổ biến trên thị trường hiện nay

Fuji Electric đã tối ưu hóa các dòng sản phẩm của mình theo từng phân khúc tải và ứng dụng cụ thể. Dưới đây là 4 dòng biến tần Fuji “quốc dân” mà bạn sẽ thường xuyên bắt gặp trong các tủ điện công nghiệp:

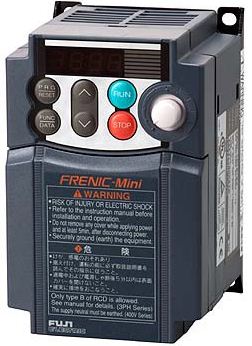

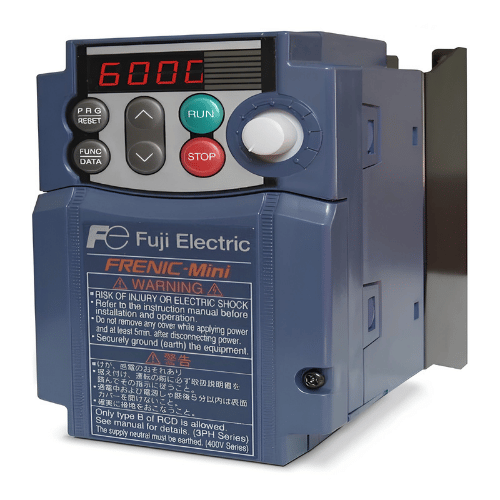

1. Frenic-Mini (Series FRN-C2) – Nhỏ gọn và Kinh tế

Đây là dòng biến tần có kích thước nhỏ nhất của Fuji, chuyên dùng cho các ứng dụng công suất nhỏ và đơn giản.

• Công suất: 0.1kW – 4.0kW.
• Đặc điểm: Thiết kế cực kỳ tối ưu không gian, dễ cài đặt, tích hợp sẵn cổng truyền thông RS-485.
• Ứng dụng: Băng tải nhỏ, máy đóng gói, quạt thông gió, máy chế biến thực phẩm, máy chạy bộ.

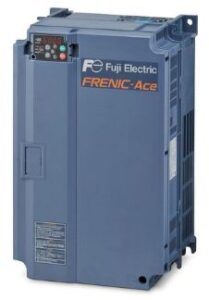

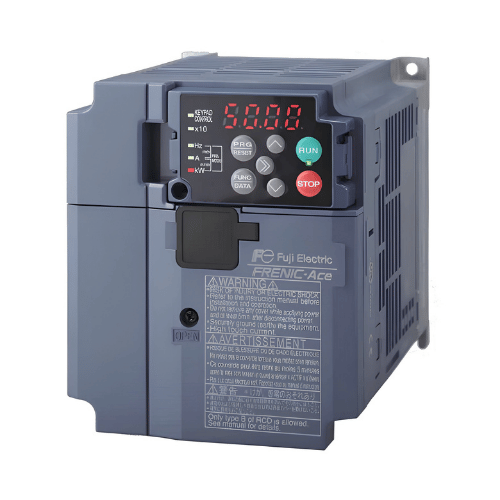

2. Frenic-Ace (Series FRN-E2) – Dòng đa năng thế hệ mới

Frenic-Ace được coi là dòng biến tần “all-in-one” nhờ khả năng tương thích với hầu hết các loại tải từ nhẹ đến nặng.

• Công suất: Lên đến 315kW (tùy model).
• Đặc điểm: Tính linh hoạt cực cao, tích hợp sẵn chức năng lập trình logic, hỗ trợ nhiều chuẩn truyền thông.
• Ứng dụng: Máy công cụ, máy dệt, hệ thống HVAC, máy nén khí, các dây chuyền sản xuất tự động hóa phức tạp.

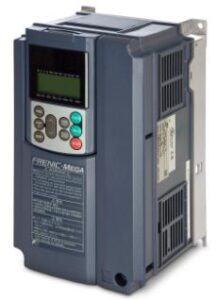

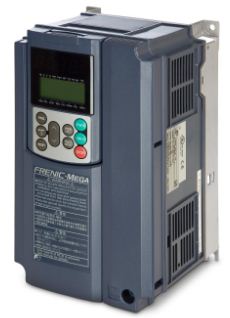

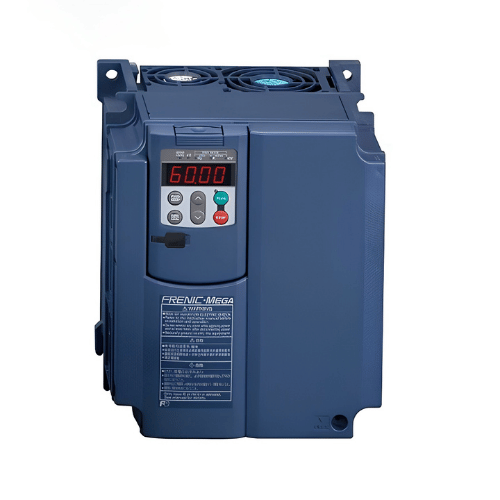

3. Frenic-Mega (Series FRN-G2 / G1) – “Quái thú” tải nặng

Đây là dòng biến tần cao cấp nhất của Fuji, được thiết kế để chịu đựng các điều kiện làm việc khắc nghiệt và yêu cầu momen khởi động cực lớn.

• Công suất: Lên đến 710kW.
• Đặc điểm: Khả năng chịu quá tải lên tới 200% trong 3 giây, độ bền cơ khí và linh kiện cực cao, kiểm soát lực căng chính xác.
• Ứng dụng: Hệ thống nâng hạ, máy ép nhựa, máy đùn, máy nghiền đá, các ứng dụng yêu cầu độ chính xác cao.

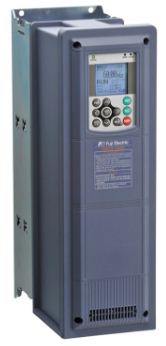

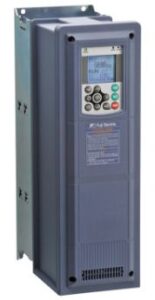

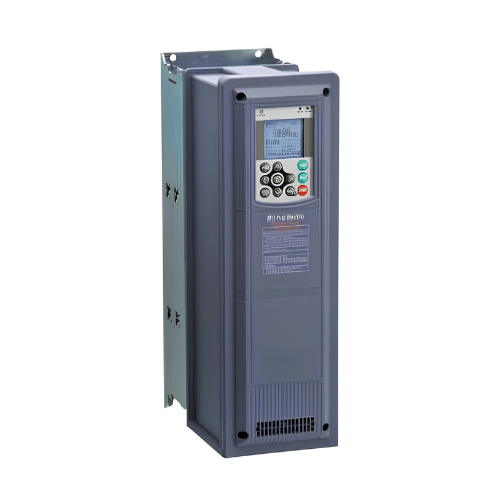

4. Frenic-HVAC & AQUA (Series FRN-AR1 / AQ1) – Chuyên dụng cho nước và khí

Dòng biến tần này được tinh chỉnh riêng các tính năng để điều khiển bơm và quạt, giúp tối ưu hóa lượng điện năng tiêu thụ.

• Đặc điểm: Tích hợp các chức năng chuyên dụng như: Điều khiển đa bơm, chế độ ngủ, làm sạch bơm tự động.
• Ứng dụng: Hệ thống điều hòa trung tâm, trạm xử lý nước thải, hệ thống phòng cháy chữa cháy, bơm cấp nước tòa nhà.

III. Tài liệu Catalog & Manual Biến tần Fuji

Để hỗ trợ tối đa cho các anh em kỹ thuật, thợ máy và đối tác trong quá trình thiết kế tủ điện, đấu nối và lập trình, Tự động hóa Toàn Cầu đã tổng hợp trọn bộ tài liệu chính hãng của các dòng biến tần Fuji phổ biến nhất.

Dòng sản phẩm	Frenic-Mini	Frenic-Ace	Frenic-Mega	Frenic-HVAC
Catalogue	Catalogue biến tần Fuji Frenic Mini	Catalogue biến tần Fuji Frenic Ace	Catalogue biến tần Fuji Frenic Mega	Catalogue biến tần Fuji Frenic HVAC
Manual	Manual biến tần Fuji Frenic Mini	Manual biến tần Fuji Frenic Ace	Manual biến tần Fuji Frenic Mega	Manual biến tần Fuji Frenic HVAC

📌 Mẹo nhỏ khi sử dụng Manual: Các file Manual của Fuji thường rất dài (từ 300 – 600 trang). Để tra cứu nhanh, sau khi tải file PDF về máy, bạn hãy mở lên và nhấn tổ hợp phím Ctrl + F, sau đó gõ mã lỗi (VD: OH1, OC1) hoặc tên hàm (VD: F01, F02) để đi thẳng đến phần nội dung cần tìm nhé!

IV. Bảng giá Biến tần FUJI chính hãng mới nhất 2025

Bảng giá biến tần Fuji - GAC.2025

V. Hướng dẫn cài đặt thông số cơ bản Biến tần FUJI

Mặc dù Fuji có nhiều dòng sản phẩm khác nhau (Frenic-Mini, Ace, Mega…), nhưng cấu trúc hàm cài đặt (các nhóm thông số F, E, P, H) của hãng được thiết kế mang tính kế thừa và khá đồng nhất. Dưới đây là các bước đấu nối và cài đặt những thông số cốt lõi nhất để khởi động biến tần.

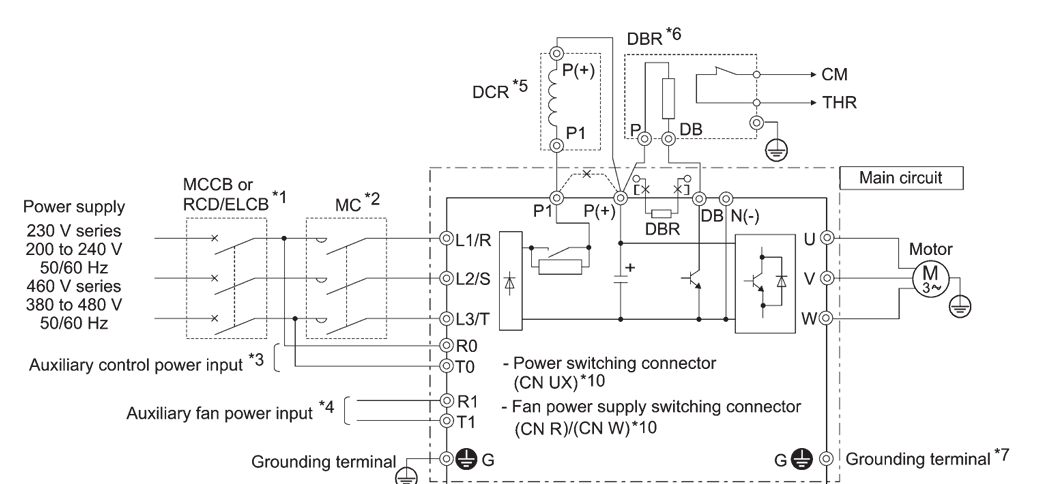

*Bước 1: Đấu nối động lực và điều khiển

Trước khi cấp nguồn, hãy đảm bảo bạn đã đấu nối chính xác các chân sau:

• Nguồn cấp (Input): Cấp nguồn vào các chân L1/R, L2/S, L3/T (đối với điện 3 pha) hoặc L1/L, L2/N (đối với điện 1 pha). Tuyệt đối không cấp nguồn nhầm vào chân ra động cơ.
• Ngõ ra động cơ (Output): Đấu nối động cơ vào 3 chân U, V, W. Chú ý đấu nối dây nối đất (PE) để đảm bảo an toàn.

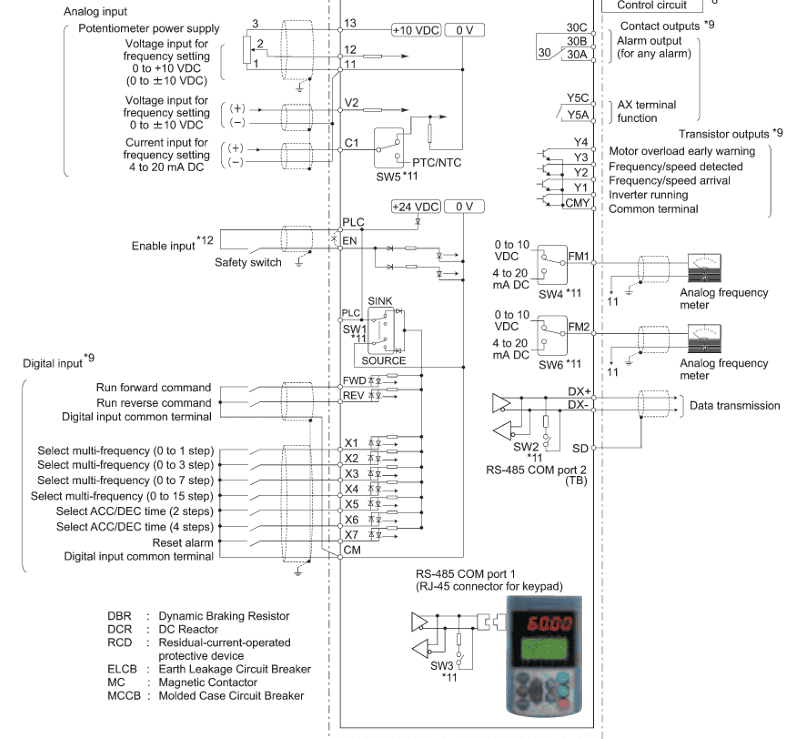

• Chân điều khiển (Control):
  • Chân chạy tới (Forward): FWD
  • Chân chạy lùi (Reverse): REV
  • Chân chung (Common): CM (Nối tắt FWD hoặc REV với CM để kích hoạt chạy).
  • Cấp tốc độ bằng biến trở ngoài: Chân 11, 12, 13 (Trong đó chân 12 là chân tín hiệu trung tâm).

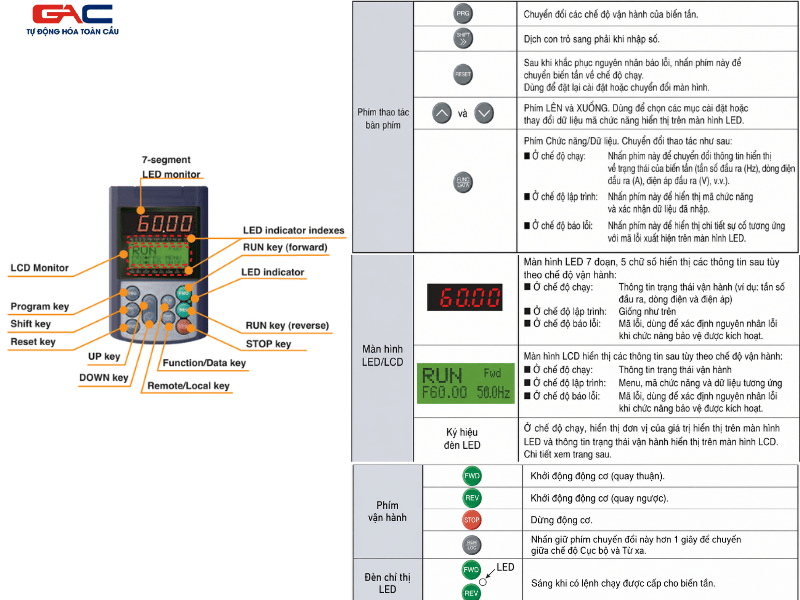

*Bước 2: Làm quen với bàn phím (Keypad)

• Nút PRG/RESET: Dùng để vào/thoát chế độ cài đặt (Program) hoặc reset khi có lỗi.
• Nút ▲ / ▼ (Up/Down): Dùng để di chuyển giữa các nhóm hàm, thay đổi giá trị thông số hoặc tăng/giảm tần số.
• Nút FUNC/DATA (hoặc ENT): Dùng để chọn nhóm hàm, lưu lại giá trị vừa thay đổi (Data save).
• Nút RUN / STOP: Lệnh chạy và dừng động cơ trực tiếp trên bàn phím.

*Bước 3: Cài đặt các thông số cơ bản (Nhóm F – Fundamental Functions)

Nhấn PRG -> Màn hình hiển thị nhóm hàm (VD: F00) -> Dùng phím ▲/▼ để tìm hàm cần cài -> Nhấn FUNC/DATA để vào thay đổi giá trị -> Nhấn FUNC/DATA lần nữa để lưu (màn hình chớp nháy báo hiệu đã lưu).

Bảng tóm tắt các thông số bắt buộc phải cài đặt:

Mã hàm	Ý nghĩa chức năng	Giá trị cài đặt phổ biến
F01	Chọn nguồn lệnh thay đổi tần số (Tốc độ)	0: Cài bằng phím ▲/▼ trên bàn phím 1: Biến trở ngoài (chân 12) 2: Tín hiệu dòng 4-20mA (chân C1)
F02	Chọn nguồn lệnh chạy/dừng động cơ (Run/Stop)	0: Chạy bằng nút RUN/STOP trên bàn phím 1: Chạy bằng công tắc ngoài (Chân FWD/REV – CM)
F03	Tần số ngõ ra tối đa (Maximum Frequency)	Cài đặt theo motor: Thường là 50.0 hoặc 60.0 Hz
F04	Tần số cơ bản (Base Frequency)	Cài đặt theo mác motor: 50.0 Hz
F07	Thời gian tăng tốc (Acceleration Time)	Tùy vào loại tải (Ví dụ: 5.0 đến 10.0 giây)
F08	Thời gian giảm tốc (Deceleration Time)	Tùy vào mức độ quán tính (Ví dụ: 5.0 đến 15.0 giây)

Bước 4: Nhập thông số động cơ (Nhóm P – Motor Parameters)

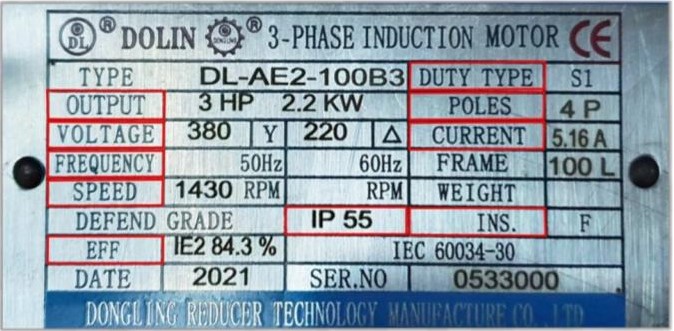

Để biến tần bảo vệ động cơ tốt nhất và chạy êm ái, bạn cần khai báo đúng thông số ghi trên Nameplate của động cơ:

• P02: Công suất động cơ (kW). Nhập đúng số kW thực tế của motor.
• P03: Dòng điện định mức của động cơ (A).

Bước 5: Chạy thử (Test Run)

• Kiểm tra chiều quay: Đặt tần số ở mức thấp (khoảng 5Hz – 10Hz), cấp lệnh Run để động cơ quay chậm.
• Quan sát xem động cơ đã quay đúng chiều mong muốn chưa. Nếu quay ngược chiều, bạn chỉ cần dừng động cơ, cúp nguồn và đảo vị trí 2 trong 3 dây U, V, W ở ngõ ra biến tần là xong.

⚠️ LƯU Ý AN TOÀN: Trước khi tiến hành cài đặt hay đấu nối, phải đảm bảo nguồn điện đã được ngắt hoàn toàn và màn hình biến tần đã tắt hẳn (thường mất khoảng 3-5 phút xả tụ sau khi ngắt điện) để tránh rủi ro điện giật.

VI. Bảng mã lỗi biến tần Fuji thường gặp và Cách khắc phục (Troubleshooting)

Trong quá trình vận hành, biến tần Fuji có thể tự động ngắt và hiển thị cảnh báo trên màn hình Keypad để bảo vệ thiết bị cũng như động cơ khỏi tình trạng cháy nổ. Việc nắm rõ ý nghĩa các mã lỗi sẽ giúp các kỹ sư bảo trì khoanh vùng sự cố và xử lý tận gốc vấn đề một cách nhanh chóng nhất.

Dưới đây là các mã lỗi “kinh điển” thường gặp nhất trên biến tần Fuji và hướng dẫn khắc phục:

Mã lỗi hiển thị	Tên lỗi & Ý nghĩa	Nguyên nhân thường gặp & Cách khắc phục
OC1 OC2 OC3	Quá dòng (Overcurrent) – OC1: Trong khi tăng tốc – OC2: Trong khi giảm tốc – OC3: Đang chạy tốc độ ổn định	Nguyên nhân: Chạm chập các pha đầu ra, motor bị kẹt cơ khí, tải quá nặng, thời gian tăng/giảm tốc quá ngắn. 👉 Khắc phục: Kiểm tra lại cách điện dây cáp motor. Tăng thời gian tăng tốc (F07) / giảm tốc (F08). Kiểm tra xem motor có bị kẹt bạc đạn/hộp số hay không.
OV1 OV2 OV3	Quá áp (Overvoltage) – OV1: Trong khi tăng tốc – OV2: Trong khi giảm tốc – OV3: Đang chạy tốc độ ổn định	Nguyên nhân: Điện áp nguồn cấp quá cao hoặc motor bị tải đẩy lại (quán tính lớn) biến thành máy phát dội áp về biến tần. 👉 Khắc phục: Kéo dài thời gian giảm tốc (F08). Lắp thêm điện trở xả (Braking Resistor) phù hợp để tiêu hao năng lượng dư thừa.
LV (hoặc LU)	Thấp áp (Undervoltage) Điện áp nguồn cấp bị sụt giảm sâu.	Nguyên nhân: Mất 1 pha nguồn cấp, dây nguồn nhỏ/tiếp xúc kém hoặc điện lưới khu vực quá yếu. 👉 Khắc phục: Dùng đồng hồ VOM đo lại điện áp 3 pha đầu vào (L1, L2, L3). Siết chặt các ốc vít đấu nối và kiểm tra lại Contactor/Aptomat nguồn.
OH1 OH3	Quá nhiệt (Overheating) – OH1: Quá nhiệt tấm tản nhiệt – OH3: Quá nhiệt bên trong biến tần	Nguyên nhân: Quạt tản nhiệt của biến tần bị hỏng/kẹt bụi, nhiệt độ phòng tủ điện quá nóng hoặc chạy quá tải liên tục. 👉 Khắc phục: Vệ sinh thổi bụi tủ điện và cánh tản nhiệt biến tần. Kiểm tra và thay thế quạt làm mát nếu quạt chết. Tăng cường thông gió cho tủ điện.
OL1	Quá tải động cơ (Motor Overload)	Nguyên nhân: Tải cơ khí quá nặng so với công suất motor hoặc cài đặt sai dòng định mức động cơ (P03). 👉 Khắc phục: Giảm tải cơ khí. Kiểm tra lại thông số P02 (kW) và P03 (Ampe) xem đã khớp với mác động cơ chưa.
OLU	Quá tải biến tần (Inverter Overload)	Nguyên nhân: Dòng điện ngõ ra vượt quá dòng định mức của biến tần trong thời gian dài. 👉 Khắc phục: Xem lại thiết kế, có thể cần nâng cấp (thay) biến tần có công suất lớn hơn 1 cấp để kéo tải an toàn.
Er1	Lỗi bộ nhớ (Memory Error)	Nguyên nhân: Lỗi bo mạch điều khiển hoặc nhiễu điện từ mạnh gây lỗi dữ liệu. 👉 Khắc phục: Tắt nguồn hoàn toàn rồi bật lại. Nếu không hết, tiến hành khôi phục cài đặt gốc (Khởi tạo lại dữ liệu).

📌 Lưu ý sau khi khắc phục sự cố:

Sau khi đã tìm ra nguyên nhân và xử lý xong, màn hình biến tần vẫn sẽ lưu mã lỗi nhấp nháy. Để đưa thiết bị về trạng thái sẵn sàng chạy (Ready), bạn cần nhấn nút PRG / RESET trên bàn phím.

Bạn vẫn không thể xử lý được lỗi?

Các lỗi liên quan đến bo mạch (nhóm Er) hoặc chết công suất (IGBT) đòi hỏi chuyên môn can thiệp sâu. Đừng cố gắng tháo lắp bo mạch nếu không có đồ nghề chuyên dụng để tránh làm hỏng nặng thêm.

Lúc này, hãy liên hệ ngay với phòng kỹ thuật của Tự động hóa Toàn Cầu. Đội ngũ kỹ sư dày dặn kinh nghiệm chuyên xử lý dự án và bảo hành thiết bị của chúng tôi luôn sẵn sàng hỗ trợ tư vấn online, hoặc tiến hành kiểm tra, đo kiểm và sửa chữa tận nơi cho bạn một cách nhanh chóng nhất!
