Biến Tần Rexroth Bosch: Hướng Dẫn Cài Đặt Chi Tiết 2026

Trong hệ sinh thái tự động hóa công nghiệp hiện đại, biến tần Rexroth Bosch (thuộc tập đoàn Bosch – Đức) luôn được biết đến như một biểu tượng của sự bền bỉ và chuẩn xác theo tiêu chuẩn Châu Âu. Đối với các kỹ sư bảo trì và thiết kế hệ thống, việc nắm vững tài liệu kỹ thuật, catalog, manual và quy trình xử lý lỗi của dòng thiết bị này là yêu cầu bắt buộc để đảm bảo dây chuyền sản xuất vận hành liên tục.

Tuy nhiên, thực tế tại thị trường Việt Nam cho thấy, việc tiếp cận tài liệu tiếng Việt chuyên sâu hoặc tìm kiếm linh kiện thay thế nhanh chóng cho các dòng Rexroth đôi khi gặp nhiều trở ngại. Bài viết này sẽ đóng vai trò như một cuốn cẩm nang kỹ thuật toàn diện, cung cấp cho bạn kiến thức từ tổng quan các dòng EFC/VFC, hướng dẫn đấu nối, cài đặt thông số cho đến bảng mã lỗi chi tiết.

Đặc biệt, ở phần cuối bài viết, tôi sẽ phân tích kỹ thuật khách quan về những hạn chế thực tế của dòng biến tần này trong bối cảnh sản xuất hiện tại, từ đó đề xuất một hướng đi mới với hiệu suất tương đương nhưng tối ưu chi phí hơn rất nhiều cho doanh nghiệp của bạn.

Tổng quan các dòng biến tần Rexroth Bosch thông dụng

Rexroth Bosch phát triển khá nhiều dòng sản phẩm để phục vụ đa dạng nhu cầu từ băng tải cơ bản đến các hệ thống CNC phức tạp. Dưới đây là phân tích kỹ thuật về các dòng phổ biến nhất mà bạn thường gặp tại các nhà máy.

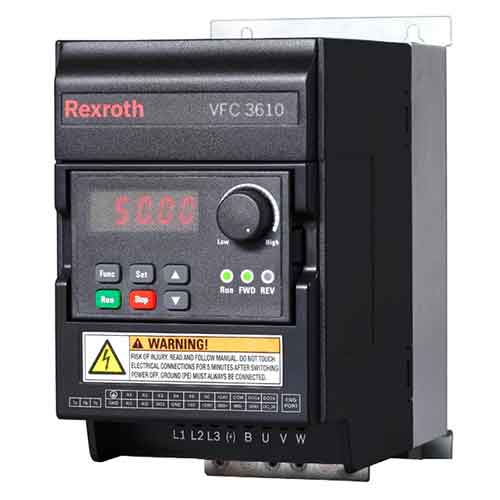

1. Dòng VFC 3610 – Giải pháp cho tác vụ cơ bản

Đây là dòng biến tần phổ thông nhất của hãng, tập trung vào phân khúc công suất nhỏ và trung bình (từ 0.4kW đến 22kW).

Đặc tính kỹ thuật: VFC 3610 sử dụng chế độ điều khiển V/F (Voltage/Frequency) tiêu chuẩn. Khả năng chịu quá tải thường là 150% trong 60 giây.
Ứng dụng: Thường thấy trong các ứng dụng bơm, quạt gió, băng tải nhẹ, máy chế biến gỗ hoặc máy đóng gói thực phẩm. Dòng này có thiết kế nhỏ gọn, cho phép lắp đặt side-by-side (lắp sát nhau) để tiết kiệm diện tích tủ điện.

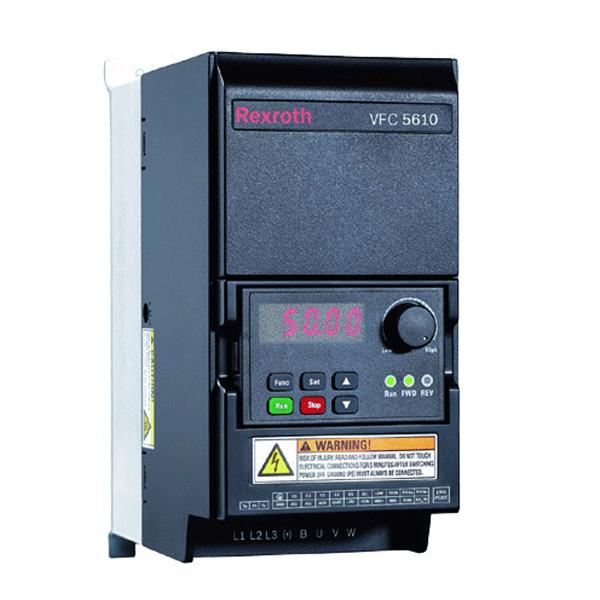

2. Dòng VFC 5610 – Hiệu suất cao cho ứng dụng nặng

Nếu VFC 3610 là dòng cơ bản thì biến tần Rexroth Bosch VFC 5610 là phiên bản nâng cấp mạnh mẽ hơn.

Công nghệ điều khiển: Ngoài V/F, VFC 5610 hỗ trợ điều khiển Vector vòng hở (SVC – Sensorless Vector Control), giúp cải thiện mô-men xoắn ở tần số thấp và độ chính xác tốc độ.
Dải công suất: Mở rộng lên đến 90kW (và cao hơn ở các phiên bản module).
Ứng dụng: Phù hợp cho máy nén khí, máy đùn nhựa, máy khuấy, hệ thống nâng hạ cẩu trục yêu cầu moment khởi động lớn và phản hồi nhanh.

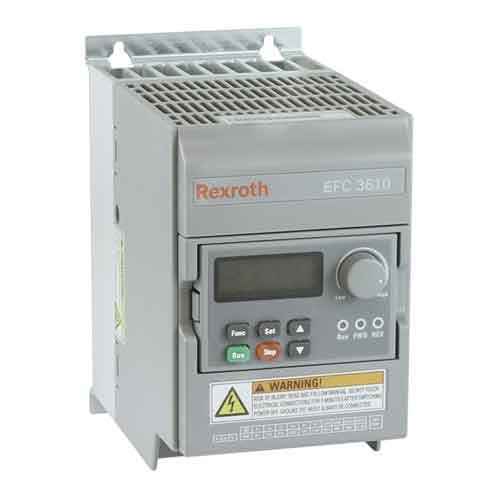

3. Dòng EFC 3610 / EFC 5610

Dòng EFC (Economic Frequency Converter) tương tự như VFC nhưng được tích hợp sẵn bộ lọc EMC và cuộn kháng DC ở một số dải công suất, nhằm đáp ứng các tiêu chuẩn khắt khe về nhiễu điện từ tại thị trường Châu Âu. Về mặt lập trình và cài đặt, chúng gần như tương đồng với dòng VFC.

Lưu ý kỹ thuật: Khi tra cứu Catalog biến tần Rexroth, kỹ sư cần chú ý kỹ mã sản phẩm. Ví dụ, sự khác biệt giữa VFC và EFC chủ yếu nằm ở các bộ lọc tích hợp, điều này ảnh hưởng trực tiếp đến kích thước lắp đặt và phương án tản nhiệt của tủ điện.

Bảng Giá Biến Tần Rexroth Bosch Mới Nhất

Để nhận bảng giá biến tần Rexroth Bosch, quý khách vui lòng Click Zalo liên hệ báo giá, đội ngũ Kinh Doanh của chúng tôi sẽ gửi bảng giá chiết khấu biến tần Rexroth Bosch cùng dịch vụ hậu mãi và mức giá tốt nhất cho từng quý khách hàng.

Miền Bắc:

Miền Nam:

Hướng dẫn đấu nối & Cài đặt Biến tần Rexroth Bosch

Để đảm bảo an toàn và tuổi thọ thiết bị, quy trình đấu nối phải tuân thủ nghiêm ngặt khuyến cáo trong Manual biến tần Rexroth.

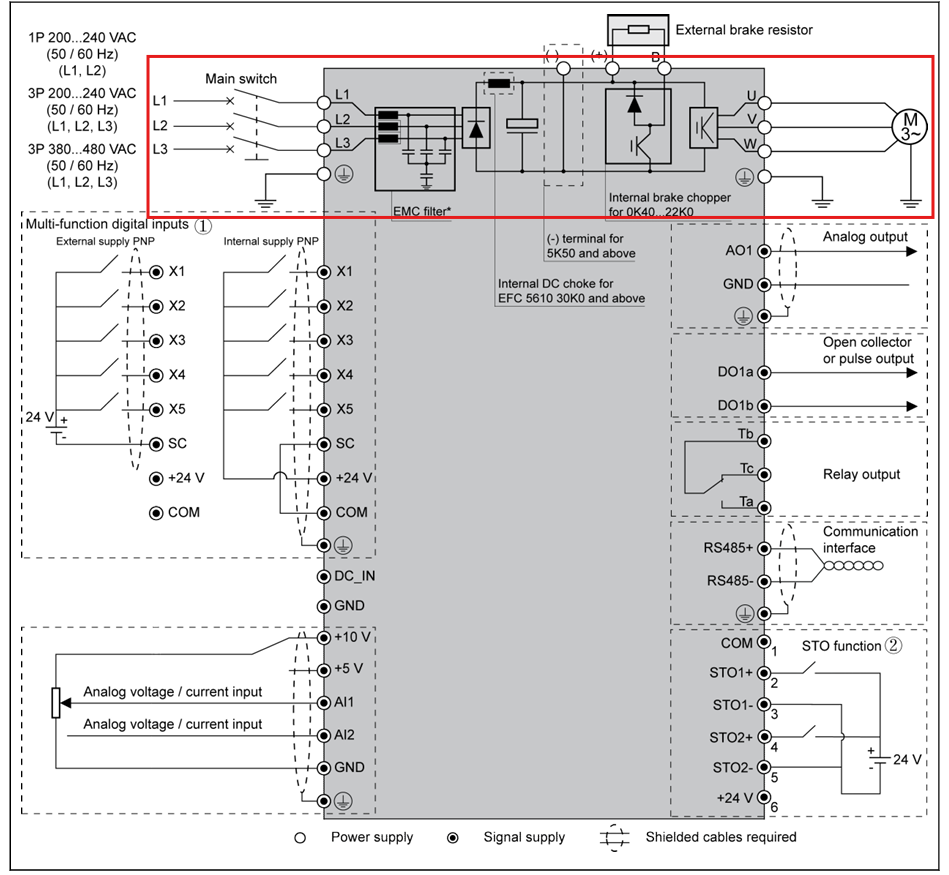

1. Sơ đồ đấu nối mạch động lực (Power Circuit)

Quy tắc đấu nối chuẩn cho dòng VFC/EFC như sau:

Ngõ vào nguồn (Input): Đấu vào các chân R, S, T (hoặc L1, L2, L3). Tuyệt đối không đấu nhầm nguồn vào ngõ ra động cơ, điều này sẽ gây nổ IGBT ngay lập tức.
Ngõ ra động cơ (Output): Đấu vào các chân U, V, W.
Tiếp địa (PE): Bắt buộc phải đấu nối đất để chống rò điện và giảm nhiễu cho các thiết bị điều khiển xung quanh như PLC hay cảm biến.
Điện trở xả (Brake Resistor): Đấu vào chân B và (+) nếu ứng dụng có quán tính lớn cần dừng nhanh.

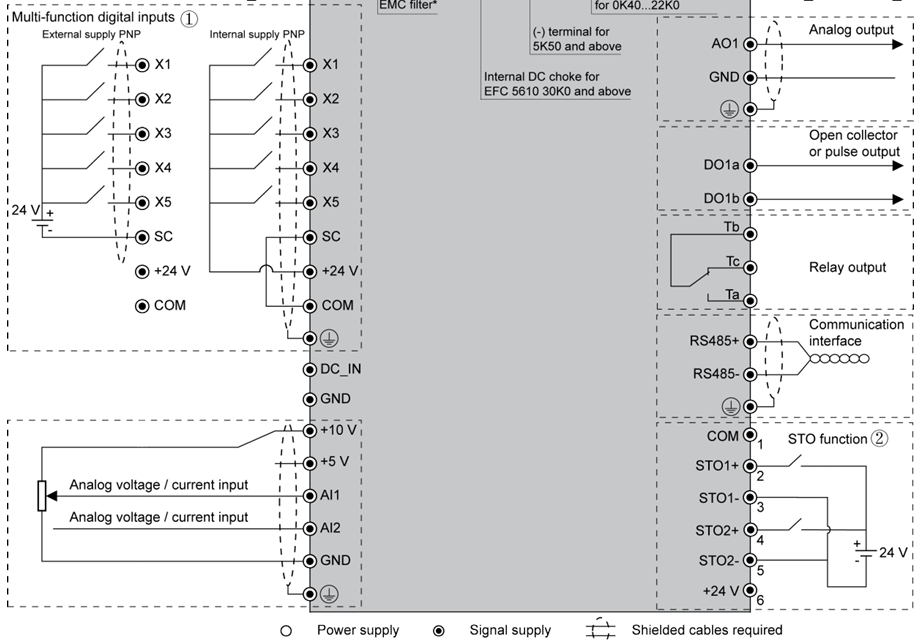

2. Sơ đồ đấu nối mạch điều khiển (Control Circuit)

Chân kích chạy (Digital Input): Thường ký hiệu là DI1, DI2… Mặc định DI1 là chạy thuận (Forward), DI2 là chạy nghịch (Reverse). Kích hoạt bằng tín hiệu NPN (0V) hoặc PNP (24V) tùy vào vị trí gạt switch trên board.
Điều chỉnh tần số (Analog Input): Sử dụng chân AI1 (0-10V) hoặc AI2 (4-20mA) để kết nối với biến trở hoặc PLC.

3. Quy trình cài đặt thông số cơ bản

Giao diện bàn phím của biến tần Rexroth Bosch khá trực quan nhưng cần nắm rõ các nhóm lệnh. Dưới đây là các bước cài đặt nhanh:

Reset về mặc định nhà sản xuất:
Vào thông số b0.10, chọn giá trị 1 (Restore parameters to default).
Nhập thông số động cơ (Motor Nameplate):
- C1.06: Điện áp định mức động cơ (V).
- C1.07: Dòng điện định mức (A).
- C1.08: Tần số định mức (Hz).
- C1.09: Tốc độ quay định mức (RPM).
  Sau khi nhập xong, nên thực hiện chế độ Auto-tuning (C1.01 = 1) để biến tần tự động dò thông số cuộn dây, giúp điều khiển chính xác hơn.
Chọn lệnh chạy (Run Command Source):
- Vào E0.00.
- Chọn 0: Chạy bằng biến trở trên bàn phím.
- Chọn 1: Chạy bằng bàn phím (Start/Stop).
- Chọn 2,3,4,5: Chạy bằng terminal ngoài (AI1, AI2, EAI1, EAI2).
- Chọn 20: Chạy bằng truyền thông.
Chọn lệnh tần số (Frequency Source):
- Vào E0.02.
- Chọn 0: Chạy bằng biến trở trên bàn phím.
- Chọn 1: Chạy bằng bàn phím (Start/Stop).
- Chọn 2,3,4,5: Chạy bằng terminal ngoài (AI1, AI2, EAI1, EAI2).
Thời gian tăng/giảm tốc:
- E0.26: Thời gian tăng tốc (Acceleration time).
- E0.27: Thời gian giảm tốc (Deceleration time).

Mẹo kỹ thuật: Đối với các ứng dụng bơm quạt, bạn nên để chế độ điều khiển V/F để tiết kiệm năng lượng. Đối với tải nâng hạ hoặc máy ép, bắt buộc chuyển sang chế độ Vector (C0.00 = 1) để đảm bảo lực kéo.

TÀI LIỆU KỸ THUẬT (DOWNLOAD)

Dòng sản phẩm	VFC 3610	VFC 5610	EFC3610/EFC 5610
Catalogue	Download	Download	Download
Manual	Download	Download	Download
Hướng dẫn Tiếng Việt	Đang update…	Đang update…	Đang update…

Bảng mã lỗi Biến tần Rexroth Bosch & Quy trình xử lý sự cố

Một trong những phần quan trọng nhất của tài liệu kỹ thuật là Bảng mã lỗi biến tần Rexroth. Dưới đây là các lỗi thường gặp, nguyên nhân và cách khắc phục thực tế tại hiện trường.

Mã Lỗi	Tên Lỗi	Nguyên Nhân Kỹ Thuật	Giải Pháp Khắc Phục
OC-1 / OC-2 / OC-3	Over Current (Quá dòng)	– Ngắn mạch pha-pha hoặc pha-đất ở động cơ. – Kẹt tải cơ khí. – Thời gian tăng tốc quá ngắn.	– Kiểm tra cách điện động cơ (Megger). – Kiểm tra quay tay động cơ xem có kẹt bi không. – Tăng thời gian tăng tốc (b0.05).
OE-1 / OE-2 / OE-3	Over Voltage (Quá áp)	– Điện áp nguồn vào quá cao. – Tải có quán tính lớn, khi giảm tốc động cơ biến thành máy phát điện hồi năng lượng về biến tần.	– Kiểm tra điện áp nguồn. – Tăng thời gian giảm tốc (b0.06). – Lắp thêm điện trở xả (Braking Resistor).
UE-1	Under Voltage (Thấp áp)	– Mất pha nguồn đầu vào. – Nguồn yếu, sụt áp khi khởi động tải lớn. – Hư hỏng mạch chỉnh lưu hoặc contactor bypass bên trong.	– Kiểm tra 3 pha đầu vào. – Kiểm tra cầu chì, MCCB. – Nếu nguồn đủ mà vẫn báo lỗi -> Hư bo mạch (cần sửa chữa).
OL-1	Motor Overload (Quá tải động cơ)	– Động cơ hoạt động quá dòng định mức trong thời gian dài. – Chọn biến tần công suất nhỏ hơn tải thực tế.	– Giảm tải. – Kiểm tra tỷ số truyền hộp số. – Nâng công suất biến tần và động cơ.
OH	Over Heat (Quá nhiệt)	– Quạt tản nhiệt bị hỏng hoặc kẹt bụi. – Nhiệt độ môi trường tủ điện quá cao.	– Vệ sinh phiến tản nhiệt. – Thay thế quạt làm mát. – Lắp thêm quạt hút cho tủ điện.

Quy trình xử lý sự cố chuẩn:

Khi gặp lỗi, tuyệt đối không Reset và chạy lại ngay. Hãy làm theo các bước:

Ghi lại mã lỗi.
Tắt nguồn, đợi đèn màn hình tắt hẳn (để xả hết tụ DC Bus).
Kiểm tra nguội (đo trở kháng, kiểm tra cơ khí).
Khắc phục nguyên nhân gốc rễ.
Cấp nguồn và chạy thử không tải trước khi kết nối tải.

Hy vọng rằng tổng hợp cẩm nang, hướng dẫn cài đặt và bảng mã lỗi chi tiết trên sẽ là tài liệu hữu ích giúp các kỹ sư và nhà quản lý làm chủ thiết bị, vận hành hệ thống an toàn và hiệu quả.
