Tổng Quan Máy Cắt Không Khí ACB GE: Giải Pháp Bảo Vệ Điện Tối Ưu

Trong các nhà máy công nghiệp, trạm biến áp hay các xưởng sản xuất quy mô lớn, việc đảm bảo an toàn cho hệ thống điện tổng là bài toán sống còn. Một sự cố ngắn mạch hay quá tải nếu không được ngắt kịp thời có thể thiêu rụi cả một dây chuyền, gây thiệt hại hàng tỷ đồng và nguy hiểm cho người vận hành. Để giải quyết triệt để vấn đề này, máy cắt không khí ACB GE đang là một trong những lựa chọn hàng đầu được các kỹ sư thiết kế tủ bảng điện và chủ đầu tư tin dùng.

Vậy thiết bị này có cấu tạo ra sao và mang lại những lợi ích thực tế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

I. Máy cắt không khí ACB GE là gì?

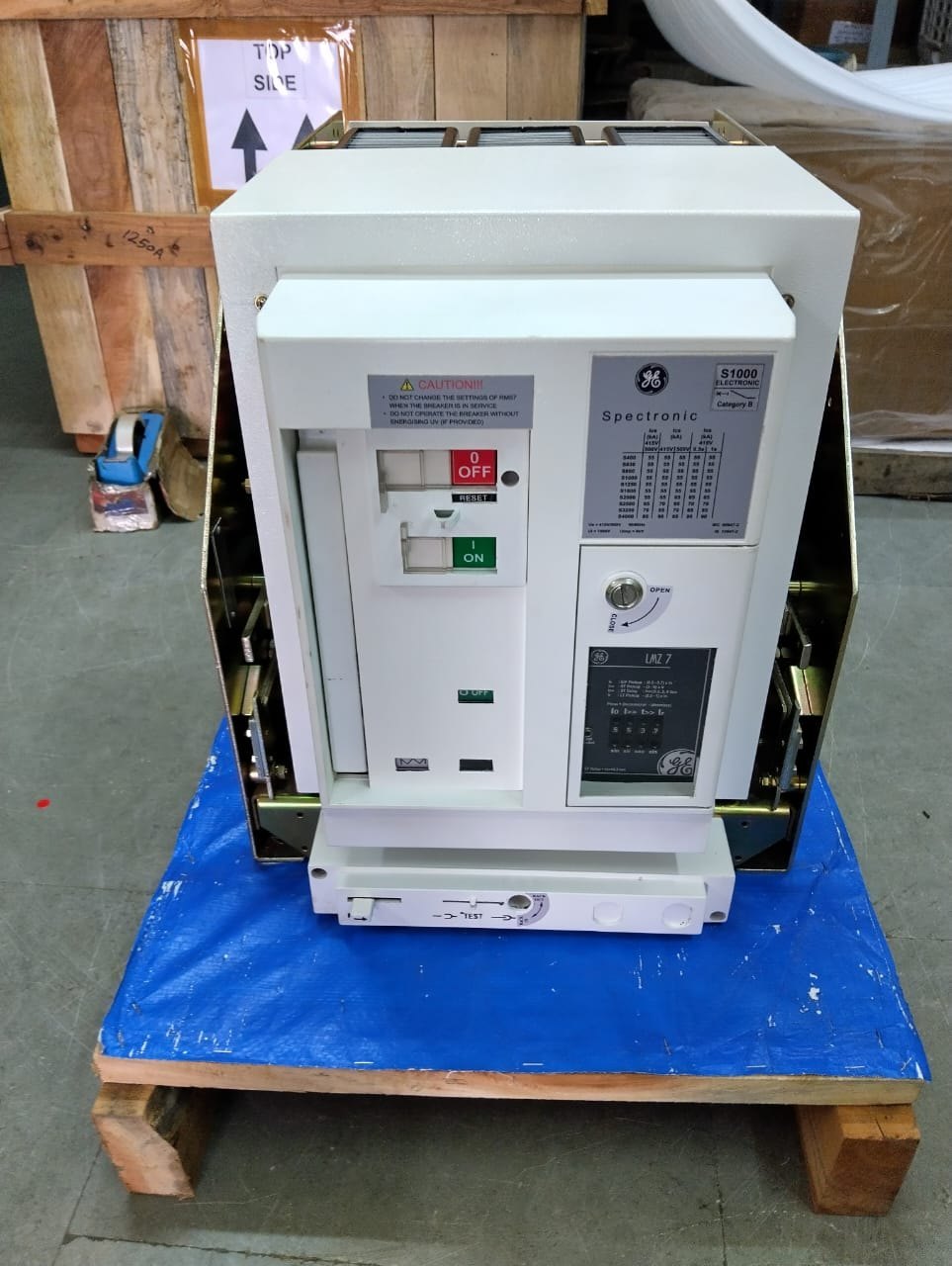

Máy cắt không khí (Air Circuit Breaker – ACB) là một thiết bị điện dùng để đóng cắt và bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch, hoặc sụt áp. ACB GE là dòng sản phẩm thiết bị đóng cắt được sản xuất bởi GE (General Electric) – một trong những thương hiệu tiên phong và uy tín hàng đầu thế giới trong lĩnh vực công nghiệp điện.

Khác với các aptomat thông thường (MCB hay MCCB) thường dùng cho dòng điện nhỏ và trung bình, máy cắt không khí GE được thiết kế chuyên dụng để xử lý các dòng điện có dung lượng rất lớn, thường từ 630A lên đến 6300A. Do đó, thiết bị này đóng vai trò như một “người gác cổng” vững chắc tại các tủ điện phân phối tổng của mọi công trình.

II. Cấu tạo và nguyên lý hoạt động của máy cắt không khí GE

Để hiểu tại sao thiết bị này lại có độ tin cậy cao, chúng ta cần nắm rõ cấu trúc và cách thức nó xử lý sự cố. Nhìn chung, một thiết bị đóng cắt ACB tiêu chuẩn sẽ bao gồm các phần chính sau:

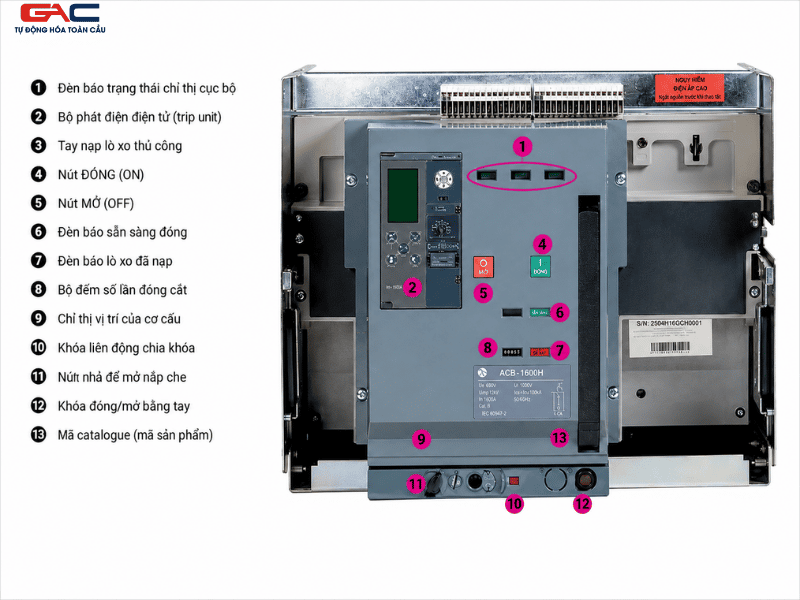

1. Cấu tạo cơ bản của thiết bị

• Hệ thống tiếp điểm: Gồm tiếp điểm chính và tiếp điểm hồ quang. Khi đóng, tiếp điểm hồ quang đóng trước, tiếp điểm chính đóng sau. Khi cắt thì ngược lại. Thiết kế này giúp bảo vệ tiếp điểm chính không bị cháy rỗ khi có tia lửa điện phát sinh.
• Buồng dập hồ quang: Đây là trái tim của máy cắt không khí. Nó được cấu tạo từ các tấm thép xếp song song hình chữ V, giúp phân chia và làm nguội tia lửa điện nhanh chóng.
• Cơ cấu truyền động: Có thể vận hành bằng tay (qua tay đòn) hoặc bằng điện (thông qua motor nạp lò xo).
• Bộ bảo vệ thông minh (Trip Unit): Bộ phận vi xử lý làm nhiệm vụ đo lường dòng điện liên tục, phân tích dữ liệu và ra lệnh “nhảy” máy cắt khi phát hiện thông số bất thường.

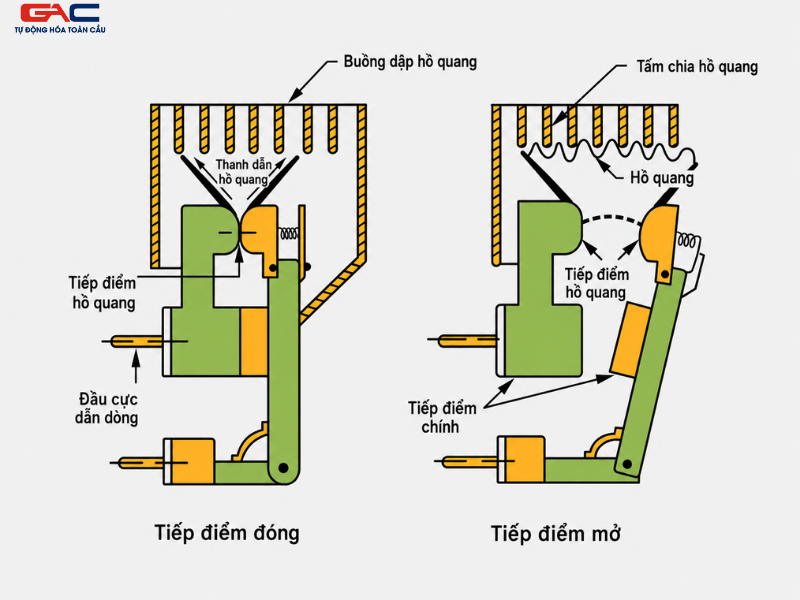

2. Nguyên lý dập hồ quang điện

Khi xảy ra ngắn mạch, dòng điện tăng vọt khiến các tiếp điểm mở ra, ngay lập tức một ngọn lửa điện (hồ quang) cực mạnh sinh ra. Lúc này, ACB GE sử dụng chính không khí xung quanh ở áp suất thường làm môi trường dập tắt hồ quang. Hồ quang bị đẩy bay lên buồng dập nhờ lực điện từ, sau đó bị chia nhỏ thành nhiều đoạn ngắn và bị dập tắt hoàn toàn trong vài phần nghìn giây, bảo vệ an toàn tuyệt đối cho thiết bị.

III. Tại sao nhà máy, xưởng sản xuất nên sử dụng ACB GE?

Giữa rất nhiều thương hiệu trên thị trường, máy cắt thương hiệu GE vẫn khẳng định được vị thế nhờ những đặc tính kỹ thuật vượt trội, đặc biệt phù hợp với môi trường công nghiệp khắc nghiệt tại Việt Nam.

1. Độ bền bỉ và khả năng cắt dòng ngắn mạch lớn

Đặc thù của các nhà máy sản xuất (như thép, xi măng, nhựa) là hệ thống máy móc tải rất nặng và vận hành liên tục. Máy cắt không khí của GE có dòng cắt ngắn mạch (Icu) rất cao, khung vỏ được thiết kế chắc chắn, chịu được rung động và nhiệt độ cao. Điều này giúp thiết bị hoạt động ổn định, giảm thiểu tối đa tình trạng “nhảy ảo” gây gián đoạn dây chuyền sản xuất.

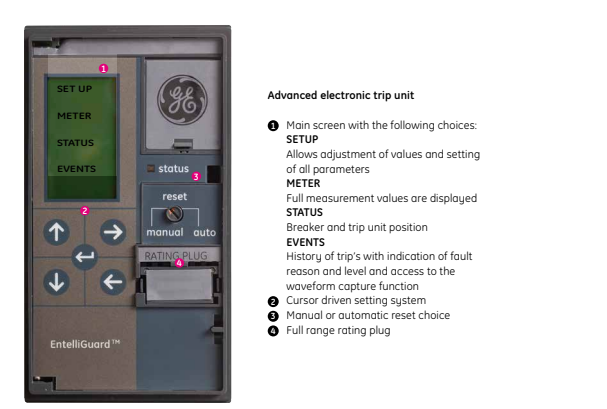

2. Tích hợp bộ bảo vệ thông minh (Trip Unit)

Một trong những điểm đáng giá nhất của ACB GE là hệ thống Trip Unit cực kỳ nhạy bén. Các kỹ thuật viên có thể dễ dàng cài đặt các đường cong bảo vệ (L, S, I, G) để phối hợp cắt chọn lọc với các aptomat nhánh bên dưới. Nhờ vậy, khi một phân xưởng nhỏ bị lỗi, chỉ thiết bị nhánh nhảy, tủ tổng vẫn hoạt động bình thường, không làm mất điện toàn bộ nhà máy.

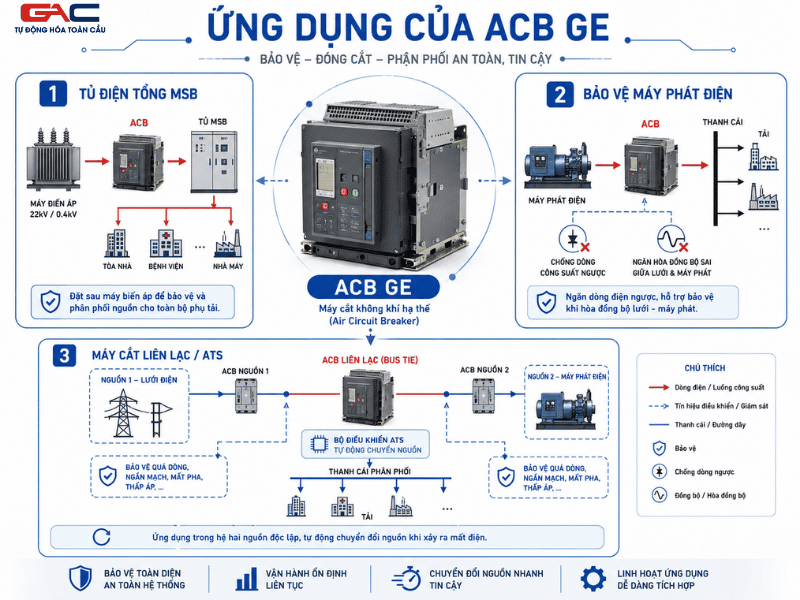

IV. Ứng dụng thực tế của ACB GE trong tủ điện công nghiệp

Với dải công suất rộng và độ an toàn cao, dòng máy cắt này được ứng dụng rộng rãi trong nhiều khâu của hệ thống điện:

• Tủ điện tổng MSB: Đứng ngay sau máy biến áp để bảo vệ toàn bộ tải của tòa nhà, bệnh viện, hoặc nhà máy.
• Bảo vệ máy phát điện: Ngăn chặn dòng điện ngược hoặc sự cố hòa đồng bộ sai giữa điện lưới và điện máy phát.
• Máy cắt liên lạc: Ứng dụng trong các sơ đồ tủ điện có hai nguồn độc lập, tự động chuyển đổi nguồn (ATS) khi một bên mất điện.

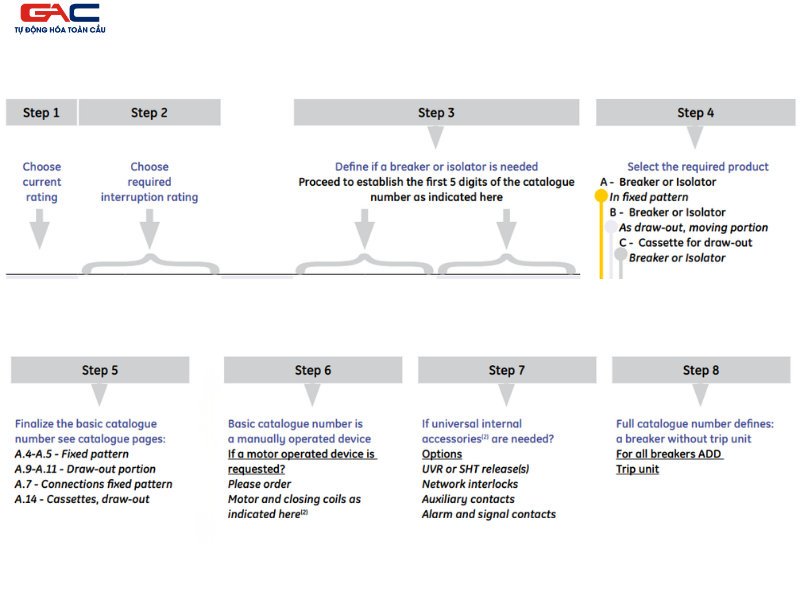

V. Lưu ý quan trọng khi chọn mua và đọc thông số ACB GE

Với các anh em thợ kỹ thuật, đại lý thương mại hay đơn vị chế tạo máy, khi lên cấu hình và chọn mua thiết bị, tuyệt đối không thể bỏ qua các thông số ACB GE sau:

1. Dòng định mức (In): Phải lớn hơn hoặc bằng dòng điện tính toán lớn nhất của hệ thống. Ví dụ: Máy biến áp 1000kVA thường dùng ACB khoảng 1600A.
2. Dòng cắt ngắn mạch (Icu / Ics): Lựa chọn khả năng cắt ngắn mạch phù hợp với khoảng cách từ trạm biến áp đến tủ điện để tránh lãng phí tiền bạc hoặc chọn thiếu công suất gây nổ thiết bị.
3. Kiểu lắp đặt (Drawout hay Fixed): Loại kéo rút (Drawout) tuy giá cao hơn nhưng cực kỳ tiện lợi cho công tác bảo trì, thay thế sau này mà không cần tháo cả hệ thống thanh cái đồng; trong khi loại cố định (Fixed) giúp tiết kiệm chi phí ban đầu.

VI. Kết luận

Tóm lại, trang bị một hệ thống máy cắt không khí chất lượng không chỉ là mua một thiết bị điện, mà là mua sự “bảo hiểm” an toàn cho toàn bộ hệ thống máy móc và con người. Với thiết kế tối ưu, khả năng bảo vệ chính xác và độ bền đã được kiểm chứng toàn cầu, ACB GE xứng đáng là mảnh ghép hoàn hảo cho các hệ thống tủ bảng điện hiện đại.

Nếu doanh nghiệp, xưởng cơ điện hoặc các nhà thầu thi công đang cần tư vấn kỹ thuật chuyên sâu, hỗ trợ cấu hình tủ điện, hãy liên hệ ngay với Tự động hoá Toàn Cầu. Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi tự tin mang đến cho bạn các giải pháp điện – tự động hoá tối ưu, an toàn và hiệu quả nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về ACB GE

1. Tuổi thọ của máy cắt không khí ACB GE thường là bao lâu?

Trong điều kiện vận hành đúng định mức và được bảo dưỡng định kỳ, ACB GE có thể hoạt động bền bỉ từ 15 đến 20 năm. Để tối ưu tuổi thọ, các nhà máy nên định kỳ kiểm tra, vệ sinh buồng dập hồ quang và các tiếp điểm chính từ 6 tháng – 1 năm/lần.

2. Nên chọn ACB GE loại cố định (Fixed) hay loại kéo rút (Drawout)?

Tùy vào ngân sách và yêu cầu vận hành. Loại cố định (Fixed) giúp tối ưu chi phí đầu tư ban đầu cho tủ điện vừa và nhỏ. Tuy nhiên, với các tủ điện tổng (MSB) yêu cầu tính liên tục cao, loại kéo rút (Drawout) được ưu tiên tuyệt đối vì giúp thợ kỹ thuật bảo trì, thay thế cực kỳ nhanh chóng mà không cần tháo lắp hệ thống thanh cái.

3. Phụ kiện đi kèm máy cắt không khí GE gồm những gì?

Để tự động hóa quá trình đóng cắt và bảo vệ, thiết bị đóng cắt ACB của GE thường được tích hợp thêm các phụ kiện tùy chọn (Options) quan trọng như: Motor nạp lò xo bằng điện, cuộn đóng (Closing Coil), cuộn cắt (Shunt Trip), cuộn bảo vệ thấp áp (Under Voltage Trip – UVT) và các tiếp điểm phụ.

4. Tại sao máy cắt không khí ACB hay bị hiện tượng “nhảy ảo”?

Hiện tượng này chủ yếu do kỹ thuật viên cài đặt thông số dòng bảo vệ trên Trip Unit chưa sát với dòng khởi động thực tế của tải (ví dụ tải động cơ công suất lớn). Ngoài ra, môi trường xưởng nhiều bụi bẩn làm tăng điện trở tiếp xúc hoặc lỗi cảm biến đo lường cũng là nguyên nhân phổ biến.
