ACB Hyundai: Cấu Tạo, Ứng Dụng & Kinh Nghiệm Chọn Mua

Trong các hệ thống điện công nghiệp quy mô lớn, việc bảo vệ mạng điện khỏi sự cố quá tải hay ngắn mạch là yếu tố sống còn. Ở vị trí nguồn tổng, nơi có dòng điện lên tới hàng ngàn Ampe, thiết bị đóng cắt phải thực sự mạnh mẽ và đáng tin cậy.

Để giải quyết bài toán này, acb hyundai nổi lên như một lựa chọn hàng đầu của các kỹ sư và chủ xưởng nhờ sự bền bỉ, tính kinh tế và dễ dàng bảo dưỡng. Bài viết này sẽ giúp anh em kỹ thuật hiểu rõ hơn về dòng thiết bị này để có phương án thiết kế tủ điện tối ưu nhất.

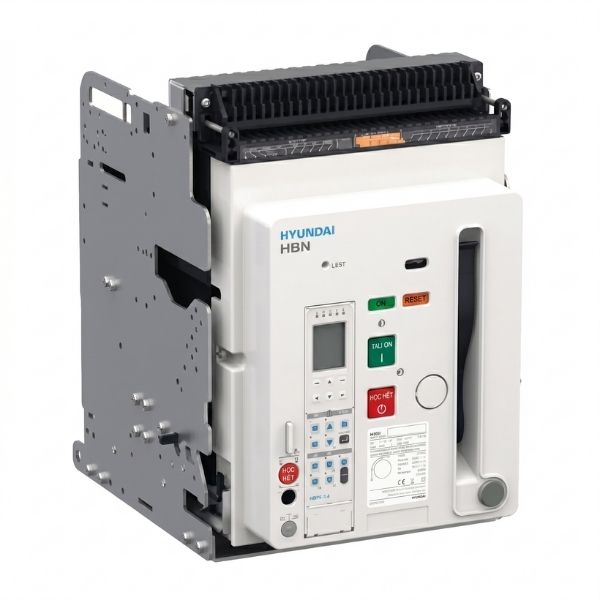

I. Máy cắt không khí ACB Hyundai là gì?

ACB (Air Circuit Breaker – Máy cắt không khí) là thiết bị đóng cắt chuyên dụng để bảo vệ quá tải và ngắn mạch cho hệ thống điện hạ thế. Khác với các dòng aptomat thông thường, ACB có dải dòng định mức rất lớn (thường từ 630A đến 6300A).

Thương hiệu Hyundai (Hàn Quốc) từ lâu đã khẳng định được vị thế vững chắc trong mảng điện công nghiệp tại Việt Nam. Các sản phẩm máy cắt không khí hyundai được thiết kế đáp ứng các tiêu chuẩn kỹ thuật khắt khe của quốc tế, mang lại độ an toàn cao cho tủ điện tổng của các nhà máy, toà nhà.

II. Cấu tạo và nguyên lý hoạt động cơ bản

Để thiết bị có thể cắt được những dòng điện cực lớn mà không bị cháy nổ, cấu tạo bên trong của chúng được thiết kế rất đặc biệt.

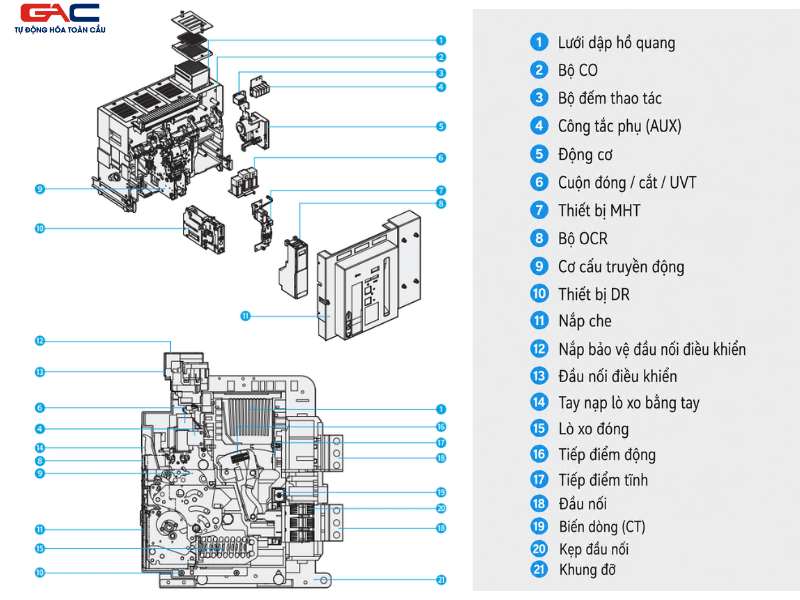

1. Cấu tạo của máy cắt không khí

Một chiếc máy cắt ACB tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Hệ thống tiếp điểm: Gồm tiếp điểm chính và tiếp điểm hồ quang (làm từ hợp kim chịu nhiệt tốt).
• Buồng dập hồ quang: Nơi chứa các vách ngăn kim loại giúp chia nhỏ và làm nguội hồ quang điện.
• Cơ cấu truyền động: Giúp đóng/cắt tiếp điểm một cách dứt khoát.
• Bộ bảo vệ (Trip Relay): Đây là “bộ não” của thiết bị, đóng vai trò đo lường và ra lệnh ngắt khi phát hiện sự cố dòng điện.

2. Nguyên lý dập hồ quang

Khi có sự cố ngắn mạch, tiếp điểm chính sẽ mở ra trước, sau đó mới đến tiếp điểm hồ quang. Lúc này, tia lửa điện (hồ quang) sẽ sinh ra. Buồng dập hồ quang sẽ sử dụng chính luồng không khí tự nhiên để kéo dài, chia nhỏ và thổi tắt tia lửa điện này trong chớp mắt, bảo vệ an toàn cho hệ thống.

III. 3 Lý do các nhà xưởng ưa chuộng dòng ACB của Hyundai

Vậy tại sao trên thị trường có rất nhiều hãng, nhưng các tủ điện công nghiệp lại thường xuyên ưu tiên sử dụng acb hyundai?

1. Hiệu năng trên giá thành cực tốt: So với các thương hiệu từ châu Âu, giá thành của thiết bị đóng cắt đến từ Hàn Quốc dễ chịu hơn rất nhiều, giúp tối ưu chi phí cho các dự án chế tạo máy hoặc xây dựng xưởng mới mà vẫn giữ được độ tin cậy.

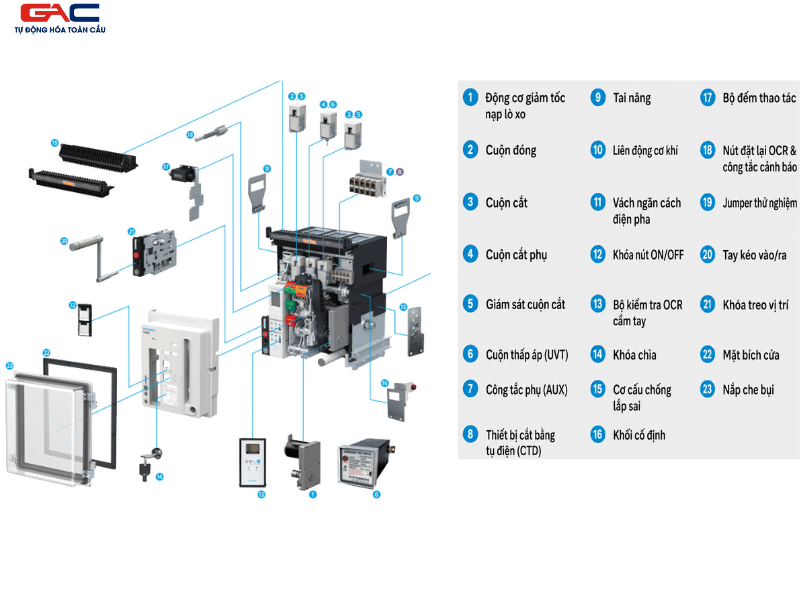

2. Đa dạng phụ kiện tích hợp: Thiết bị hỗ trợ đầy đủ các phụ kiện mở rộng như cuộn đóng, cuộn cắt, motor nạp lò xo… giúp anh em kỹ thuật dễ dàng đưa vào các mạch điều khiển tự động hoá phức tạp.
3. Dễ dàng bảo trì, sửa chữa: Thiết kế cơ khí dạng Module kéo rút (Draw-out) cho phép kỹ thuật viên tháo lắp thiết bị để kiểm tra, bảo dưỡng buồng dập hồ quang mà không cần cắt điện toàn bộ hệ thống quá lâu.

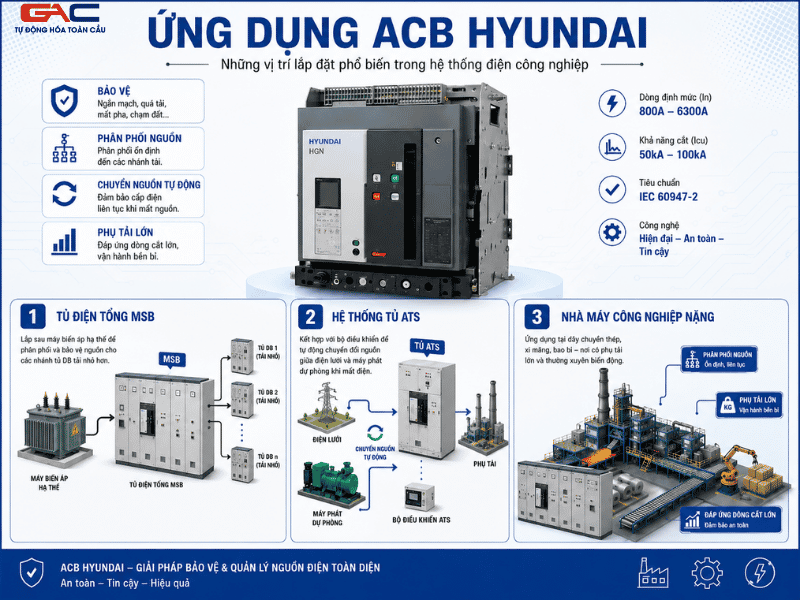

IV. Ứng dụng thực tế trong hệ thống tự động hoá

Đóng vai trò là “người gác đền”, ACB thường được lắp đặt tại:

• Tủ điện tổng MSB: Đứng ngay sau máy biến áp hạ thế của nhà máy để phân phối và bảo vệ điện cho các nhánh tủ DB tải nhỏ hơn.
• Hệ thống tủ ATS: Kết hợp với bộ điều khiển để tự động chuyển đổi nguồn điện giữa điện lưới và máy phát dự phòng khi mất điện.
• Nhà máy công nghiệp nặng: Ứng dụng tại các dây chuyền sản xuất thép, xi măng, bao bì – nơi có phụ tải lớn và thường xuyên biến động.

V. Kinh nghiệm chọn mua và bảo trì thiết bị

Từ kinh nghiệm thực chiến trong các dự án lắp đặt tủ điện, khi chọn mua acb hyundai, anh em cần lưu ý những điểm sau để tránh rủi ro:

• Tính toán đúng dải công suất: Cần chọn dòng định mức (In) và dòng cắt ngắn mạch (Icu) lớn hơn dòng tính toán của hệ thống khoảng 15-20% để đảm bảo thiết bị không bị nhảy “oan” khi các động cơ lớn khởi động.

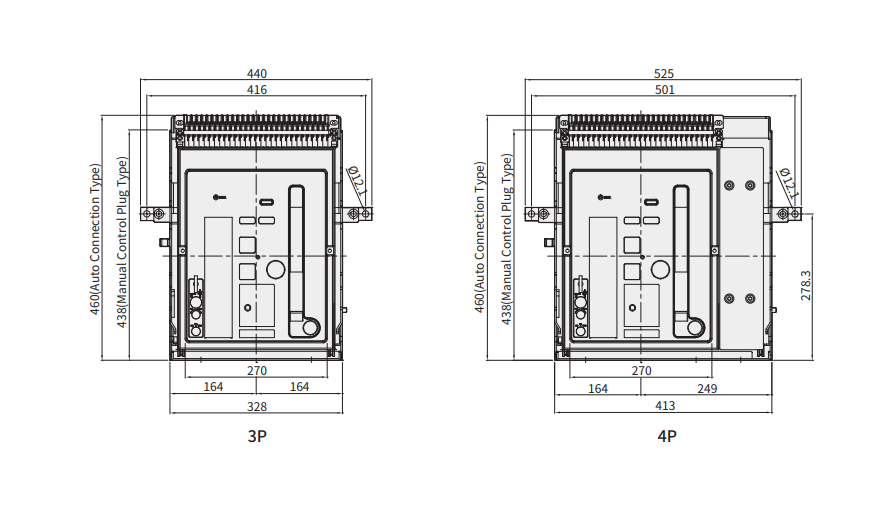

• Chú ý kích thước khung tủ: Hãy đọc kỹ catalog để thiết kế khoang tủ đủ rộng, đảm bảo tản nhiệt tốt.

• Bảo trì định kỳ: Môi trường nhà xưởng tại Việt Nam thường nhiều bụi bẩn và độ ẩm cao. Hãy lên lịch thổi bụi, vệ sinh tiếp điểm và kiểm tra độ nhạy của Trip Relay định kỳ 6 tháng/lần.

VI. Mua ACB chính hãng, giá tốt ở đâu?

Việc mua phải thiết bị đóng cắt kém chất lượng hoặc hàng bãi chắp vá sẽ để lại hậu quả khôn lường cho toàn bộ dây chuyền sản xuất. Do đó, việc tìm kiếm một đại lý phân phối uy tín là ưu tiên hàng đầu.

Tự Động Hóa Toàn Cầu tự hào là đơn vị chuyên cung cấp các giải pháp và thiết bị điện công nghiệp, thiết bị tự động hoá uy tín trên toàn quốc. Chúng tôi không chỉ cung cấp sản phẩm với đầy đủ giấy tờ CO, CQ mà còn có đội ngũ kỹ sư sẵn sàng tư vấn, hỗ trợ bóc tách khối lượng và hướng dẫn lắp đặt thực chiến.

VII. Kết luận

Với sự bền bỉ, tính kinh tế và dễ bảo dưỡng, acb hyundai xứng đáng là “trái tim” bảo vệ cho các hệ thống điện công nghiệp hiện đại. Nếu anh em kỹ thuật, chủ xưởng hoặc đơn vị chế tạo máy đang có nhu cầu tìm hiểu về thông số kỹ thuật hay cần báo giá chi tiết, đừng ngần ngại liên hệ với Tự Động Hóa Toàn Cầu.

Liên hệ ngay với Tự Động Hóa Toàn Cầu qua Hotline/Zalo để được tư vấn cấu hình và nhận mức chiết khấu tốt nhất thị trường!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về ACB Hyundai

1. ACB Hyundai khác gì so với aptomat khối MCCB?

Trả lời: ACB chuyên dùng cho các dòng điện cực lớn (thường từ 630A đến 6300A) và lắp ở tủ điện tổng MSB. Trong khi đó, MCCB thường dùng cho dòng điện nhỏ hơn và được bố trí tại các tủ điện phân phối nhánh.

2. Nên chọn ACB Hyundai loại cố định (Fixed) hay ngăn kéo (Draw-out)?

Trả lời: Loại cố định giúp tiết kiệm chi phí và diện tích tủ điện. Tuy nhiên, với các nhà máy sản xuất liên tục, loại ngăn kéo lại được ưu tiên hơn vì cho phép kéo rút thiết bị ra để bảo trì nhanh chóng mà không cần ngắt điện toàn hệ thống quá lâu.

3. Mua máy cắt không khí Hyundai có kèm sẵn các phụ kiện không?

Trả lời: Thông thường, máy cắt ACB tiêu chuẩn chỉ bao gồm thân máy. Tùy thuộc vào yêu cầu của mạch điều khiển tủ điện, bạn cần chọn mua thêm các phụ kiện như cuộn đóng, cuộn cắt hay motor nạp lò xo.

4. Thiết bị đóng cắt Hyundai có phù hợp với môi trường xưởng bụi bẩn không?

Trả lời: Các sản phẩm của Hyundai được thiết kế chịu tải và chịu nhiệt rất tốt trong môi trường công nghiệp. Tuy nhiên, để đảm bảo tuổi thọ, bạn vẫn nên thiết kế tủ điện kín, có quạt thông gió và thực hiện bảo trì, thổi bụi định kỳ 6 tháng/lần.
