ACB Terasaki: Cấu Tạo, Ứng Dụng & Hướng Dẫn Lựa Chọn

Trong bất kỳ hệ thống điện công nghiệp nào, tủ điện phân phối tổng (MSB) luôn được xem là “trái tim” điều phối nguồn năng lượng cho toàn bộ nhà máy. Để bảo vệ an toàn cho khối tài sản hàng tỷ đồng này trước các sự cố quá tải hay ngắn mạch, máy cắt không khí ACB là thiết bị không thể thiếu. Hiện nay, ACB Terasaki đang là một trong những giải pháp bảo vệ lưới điện được các kỹ sư và chủ doanh nghiệp tại Việt Nam đặc biệt tin dùng nhờ sự bền bỉ và độ chính xác cao.

Vậy thiết bị này có cấu tạo như thế nào? Ứng dụng thực tế ra sao và cần lưu ý gì khi chọn mua? Hãy cùng Tự động hoá Toàn Cầu tìm hiểu chi tiết qua bài viết dưới đây.

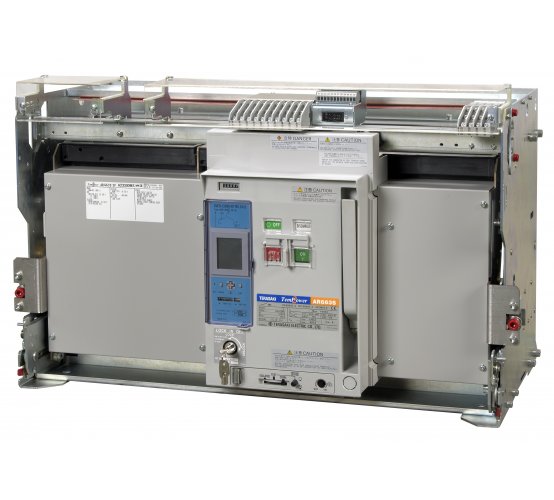

I. ACB Terasaki là gì?

ACB (Air Circuit Breaker) hay còn gọi là máy cắt không khí, là thiết bị đóng cắt chuyên dụng dùng để bảo vệ hệ thống điện khỏi các sự cố như quá tải, ngắn mạch hoặc sụt áp. Khác với MCCB hay MCB, ACB sử dụng không khí để dập tắt hồ quang điện sinh ra trong quá trình đóng/cắt, thường được ứng dụng cho các dòng điện lớn từ 400A lên đến 6300A.

Máy cắt không khí Terasaki là sản phẩm chủ lực đến từ Terasaki – thương hiệu thiết bị đóng cắt hàng đầu của Nhật Bản với hơn 100 năm kinh nghiệm. Trong giới tự động hóa và cơ điện, các thiết bị đóng cắt của Terasaki luôn được đánh giá cao nhờ thiết kế tối ưu, khả năng vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt và đáp ứng các tiêu chuẩn an toàn khắt khe nhất của quốc tế.

II. Cấu tạo và nguyên lý hoạt động của máy cắt không khí Terasaki

Để hiểu tại sao thiết bị này lại hoạt động an toàn và hiệu quả, chúng ta cần nắm rõ cấu trúc bên trong của nó. Dù nhìn từ bên ngoài trông khá đồ sộ, nhưng cấu trúc của một chiếc ACB Terasaki lại được sắp xếp cực kỳ logic.

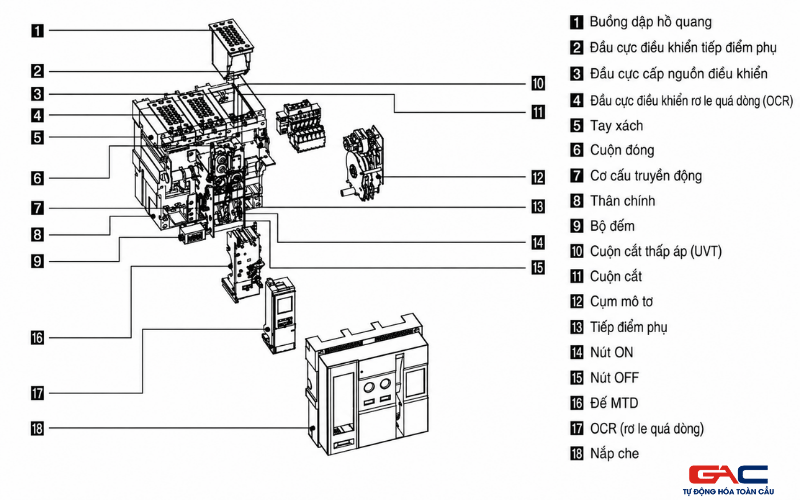

1. Cấu tạo cơ bản

Một máy cắt ACB thông thường sẽ bao gồm 4 bộ phận cốt lõi:

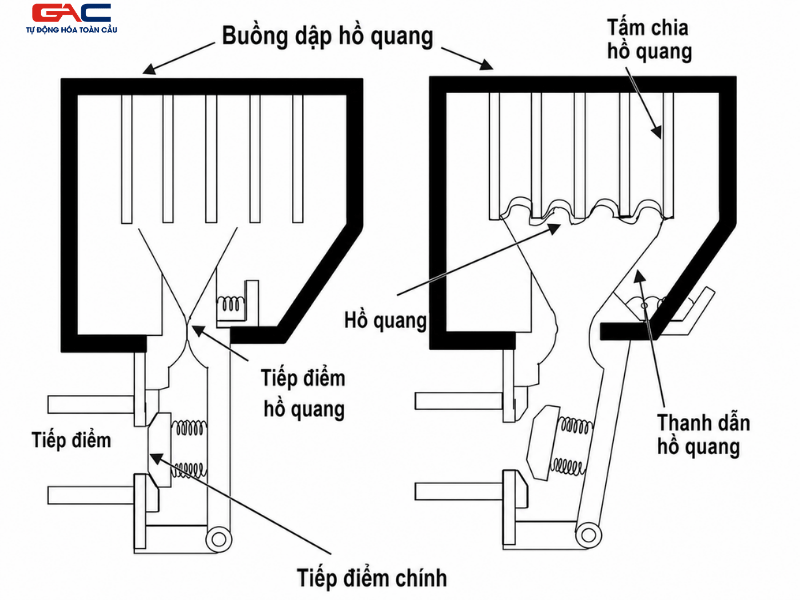

• Hệ thống tiếp điểm: Terasaki thiết kế hệ thống tiếp điểm đa tầng gồm tiếp điểm chính (chịu tải bình thường) và tiếp điểm hồ quang (chịu tia lửa điện khi đóng/cắt). Thiết kế này giúp bảo vệ tiếp điểm chính không bị ăn mòn hay cháy xém khi có sự cố.
• Buồng dập hồ quang: Được thiết kế với các vách ngăn bằng kim loại từ tính. Khi hồ quang sinh ra, nó sẽ bị kéo dài, chia nhỏ và dập tắt hoàn toàn bằng không khí tự nhiên chỉ trong vài phần nghìn giây.
• Cơ cấu truyền động: Hệ thống lò xo và lẫy cơ khí giúp đóng/cắt tiếp điểm một cách dứt khoát. Người vận hành có thể lên cót bằng tay hoặc sử dụng motor điện tích hợp.
• Bộ bảo vệ thông minh: Đây là “bộ não” của ACB. Terasaki trang bị các bộ Trip thông minh dòng AGR có màn hình hiển thị, cho phép cài đặt các thông số bảo vệ cực kỳ chính xác.

2. Nguyên lý hoạt động

Khi hệ thống điện hoạt động bình thường, ACB đóng vai trò như một công tắc khổng lồ dẫn điện từ trạm biến áp xuống các tủ phân phối nhánh.

Tuy nhiên, khi cảm biến bên trong bộ Trip Relay phát hiện dòng điện vượt ngưỡng cài đặt (quá tải hoặc chập cháy ngắn mạch), nó sẽ lập tức gửi tín hiệu đến cuộn cắt. Cơ cấu cơ khí sẽ nhả chốt, giải phóng năng lượng lò xo để mở các tiếp điểm ra ngay lập tức, cách ly phần lưới điện bị lỗi để bảo vệ máy biến áp và các thiết bị tự động hóa đắt tiền phía sau.

III. Tại sao ACB Terasaki lại được dân kỹ thuật tin dùng?

Không phải ngẫu nhiên mà thiết bị đóng cắt Terasaki lại xuất hiện dày đặc trong các dự án tủ điện lớn tại Việt Nam.

• Độ tin cậy từ thương hiệu Nhật Bản: Chất lượng vật liệu tốt giúp tiếp điểm của thiết bị có tuổi thọ cơ điện rất cao, chịu được hàng chục ngàn lần đóng cắt mà không suy giảm hiệu suất.
• Dải thông số đa dạng: Cung cấp dòng định mức trải dài từ 630A đến 6300A, dòng cắt ngắn mạch lên đến 120kA, đáp ứng mọi quy mô trạm biến áp.

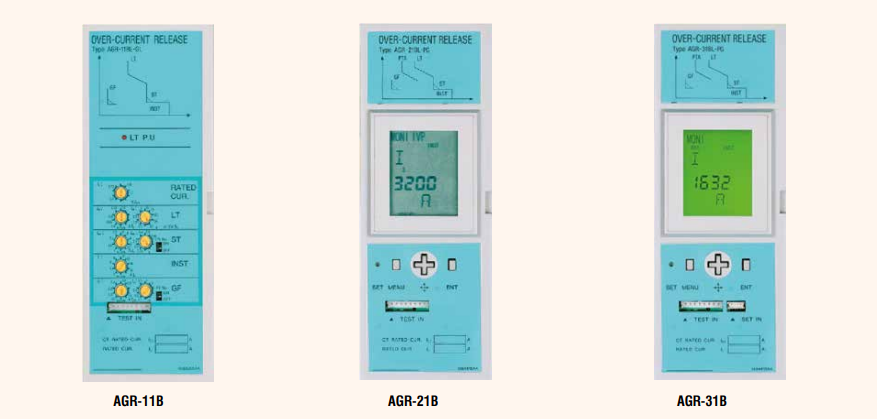

• Bộ điều khiển bảo vệ AGR tiên tiến: Cho phép kỹ thuật viên tinh chỉnh thông số chi tiết, xem lại lịch sử lỗi trực tiếp trên màn hình, giúp việc dò tìm nguyên nhân sự cố nhanh chóng hơn rất nhiều.

• Thiết kế tối ưu cho lắp đặt: Kích thước tương đối gọn so với các hãng khác cùng công suất, giúp nhà chế tạo tiết kiệm không gian tủ điện MSB.

IV. Ứng dụng thực tế của ACB Terasaki trong công nghiệp

Trong thực tế, bạn sẽ hiếm khi thấy ACB xuất hiện trong các tủ điện điều khiển máy móc nhỏ gọn. Thay vào đó, thiết bị này là “nhân vật chính” tại:

• Tủ điện phân phối tổng phía sau trạm biến áp: Nhiệm vụ bảo vệ an toàn cho toàn bộ phân xưởng, nhà máy cán thép, nhà máy xi măng hoặc bao bì.
• Hệ thống chuyển nguồn tự động (ATS): Kết hợp 2 chiếc ACB cùng hệ thống khóa liên động để tự động chuyển đổi giữa nguồn điện lưới quốc gia và máy phát điện dự phòng khi mất điện, đảm bảo dây chuyền sản xuất không bị gián đoạn.
• Tòa nhà cao tầng, trung tâm thương mại: Nơi có hệ thống tải tiêu thụ cực lớn cần độ an toàn cháy nổ ở mức cao nhất.

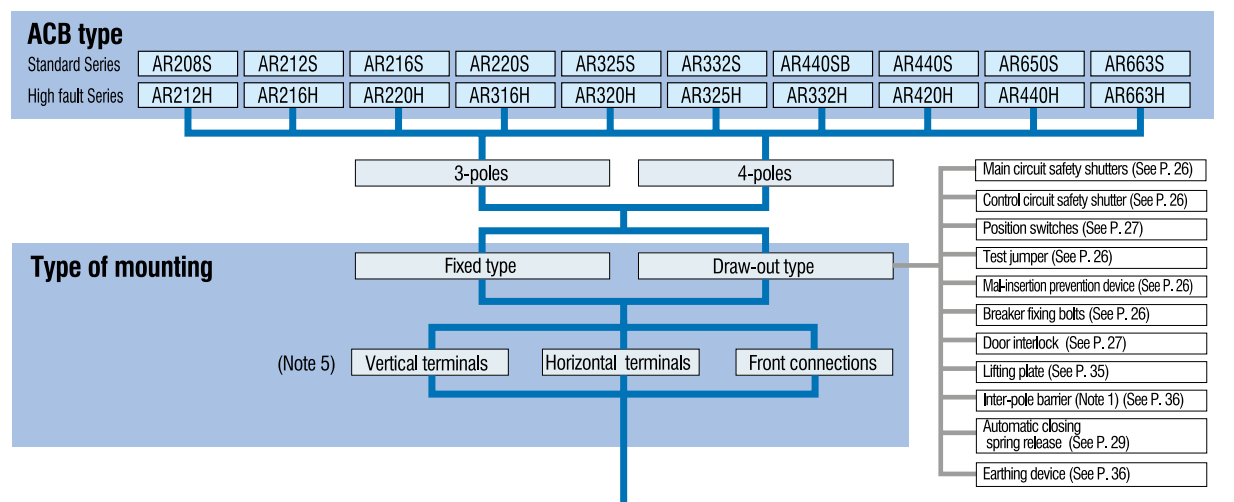

V. Kinh nghiệm chọn mua ACB Terasaki đúng chuẩn kỹ thuật

Nếu bạn là chủ xưởng hoặc nhân viên thu mua đang cần tìm thiết bị, hãy lưu ý ngay 3 yếu tố sau để đảm bảo kỹ thuật và tối ưu chi phí khi lấy báo giá acb terasaki:

1. Dòng điện định mức (In): Phải tính toán tổng công suất tải của nhà máy để chọn dòng In phù hợp (ví dụ: 1000A, 1600A, 2000A…). Không nên chọn quá sát tải, cũng không nên chọn quá dư gây lãng phí.
2. Dòng cắt ngắn mạch (Icu): Thông số này phụ thuộc vào công suất máy biến áp cấp nguồn. Trạm biến áp càng lớn, dòng ngắn mạch xảy ra càng cao, bạn cần chọn Icu tương ứng (50kA, 65kA, 85kA…) để đảm bảo ACB không bị nổ khi có sự cố.
3. Kiểu lắp đặt (Fixed hay Draw-out):
   • Loại cố định (Fixed): Bắt vít trực tiếp vào thanh cái đồng trong tủ. Giá thành rẻ hơn, phù hợp với các hệ thống ít khi phải bảo trì thay thế khẩn cấp.
   • Loại kéo ra (Draw-out): Thiết kế dưới dạng khay kéo. Giá cao hơn nhưng cực kỳ tiện lợi cho kỹ thuật viên. Khi bảo trì hoặc thay thế, chỉ cần dùng tay quay kéo hẳn cụm máy cắt ra ngoài mà không cần tháo dỡ các thanh cái đồng nặng nề.

VI. Kết luận

Việc đầu tư một chiếc acb terasaki chính hãng là trang bị một “tấm khiên” vững chắc, bảo vệ khối tài sản máy móc và sự an toàn của toàn bộ dây chuyền sản xuất. Để thiết bị phát huy tối đa hiệu quả, việc tính toán thông số kỹ thuật ngay từ ban đầu là cực kỳ quan trọng.

Nếu bạn đang lên dự án tủ điện hoặc cần tư vấn, cung cấp các thiết bị đóng cắt công nghiệp, Tự động hoá Toàn Cầu luôn sẵn sàng đồng hành. Với kinh nghiệm dày dặn trong việc phân phối và triển khai các hệ thống thiết bị điện – tự động hoá, chúng tôi cam kết cung cấp sản phẩm chính hãng, hỗ trợ kỹ thuật tận tâm tại Hà Nội, TP.HCM và trên toàn quốc.

👉 Liên hệ ngay với Tự động hoá Toàn Cầu qua Hotline/Zalo để nhận tư vấn kỹ thuật chuyên sâu và báo giá chi tiết nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về ACB Terasaki

1. ACB Terasaki khác gì so với MCCB?

ACB chuyên dùng làm aptomat tổng cho dòng điện lớn (thường từ 630A đến 6300A) trong tủ điện MSB và dập hồ quang bằng không khí. Trong khi đó, MCCB thường dùng cho dòng tải nhỏ hơn (dưới 1600A) để bảo vệ các cụm thiết bị hoặc tủ phân phối nhánh.

2. Nên chọn máy cắt không khí Terasaki loại Fixed (cố định) hay Draw-out (kéo ra)?

Loại Fixed giúp tối ưu chi phí đầu tư, phù hợp với hệ thống ít phải thay thế khẩn cấp. Ngược lại, loại Draw-out có giá cao hơn nhưng cho phép tháo lắp cực nhanh bằng tay quay, là lựa chọn bắt buộc cho các nhà máy yêu cầu thời gian gián đoạn cấp điện thấp nhất khi bảo trì.

3. Báo giá ACB Terasaki phụ thuộc vào những yếu tố nào?

Giá thành của một bộ thiết bị phụ thuộc vào 4 yếu tố chính: dòng điện định mức (In), dòng cắt ngắn mạch (Icu), kiểu lắp đặt (Fixed/Draw-out) và các phụ kiện mua thêm như motor lên cót tự động, cuộn cắt hay cuộn đóng.

4. Cần bảo trì ACB định kỳ bao lâu một lần?

Trong điều kiện vận hành nhà xưởng tiêu chuẩn, bạn nên kiểm tra và bảo dưỡng tủ MSB cùng thiết bị ACB định kỳ 6 – 12 tháng/lần. Việc vệ sinh tiếp điểm, kiểm tra cơ cấu lò xo và test bộ Trip bằng thiết bị chuyên dụng sẽ giúp máy cắt hoạt động chính xác khi có sự cố.

5. Mua ACB Terasaki chính hãng ở đâu uy tín, hỗ trợ kỹ thuật tốt?

Để đảm bảo an toàn cho hệ thống tủ điện, bạn nên tìm đến các đơn vị phân phối có năng lực kỹ thuật thực chiến. Tự động hóa Toàn Cầu hiện cung cấp các dòng sản phẩm đóng cắt chính hãng, hỗ trợ tư vấn thông số chuyên sâu với khả năng đáp ứng nhanh chóng qua hệ thống kho bãi tại cả Hà Nội và TP.HCM.
