Máy Cắt Không Khí ACB Mitsubishi: Cấu Tạo & Ứng Dụng

Trong hệ thống điện hạ thế của bất kỳ nhà máy hay tòa nhà nào, tủ điện phân phối tổng (MSB) luôn được ví như “trái tim” điều phối dòng điện. Để bảo vệ an toàn cho toàn bộ hệ thống đắt tiền phía sau, việc trang bị một thiết bị đóng cắt tổng chất lượng là điều bắt buộc. Trong số các thương hiệu trên thị trường, acb mitsubishi luôn là cái tên được các kỹ sư, xưởng chế tạo máy và chủ doanh nghiệp ưu tiên hàng đầu nhờ tính bền bỉ và độ an toàn vượt trội.

Vậy thiết bị này có cấu tạo như thế nào và đem lại lợi ích thực tế gì? Hãy cùng Tự động hoá Toàn Cầu tìm hiểu chi tiết trong bài viết dưới đây.

I. Máy Cắt Không Khí ACB Mitsubishi Là Gì?

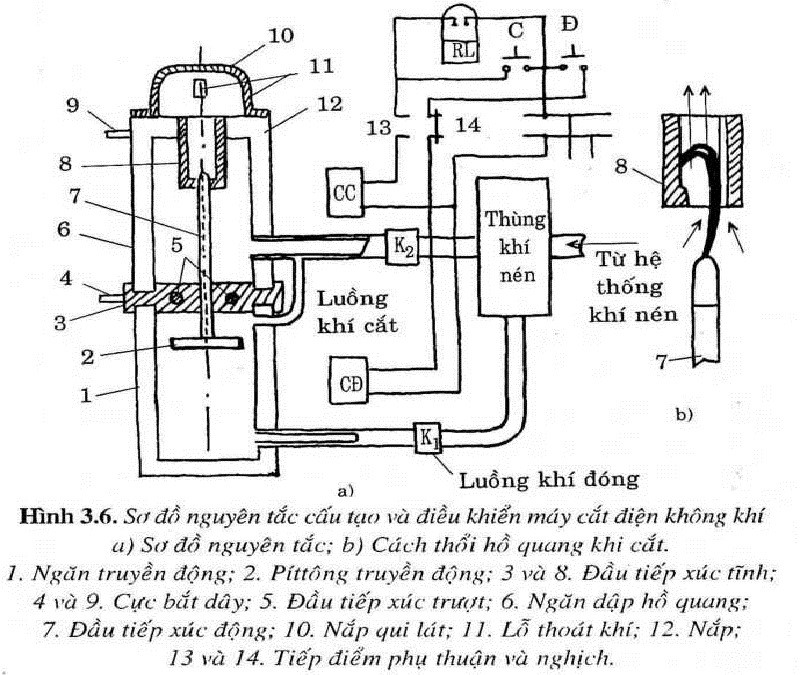

ACB (viết tắt của Air Circuit Breaker) hay còn gọi là máy cắt không khí, là thiết bị đóng cắt dùng để bảo vệ mạng điện hạ thế khỏi các sự cố như quá tải, ngắn mạch hay sụt áp. Điểm đặc trưng của ACB là sử dụng không khí ở áp suất khí quyển để dập tắt hồ quang điện sinh ra trong quá trình ngắt mạch.

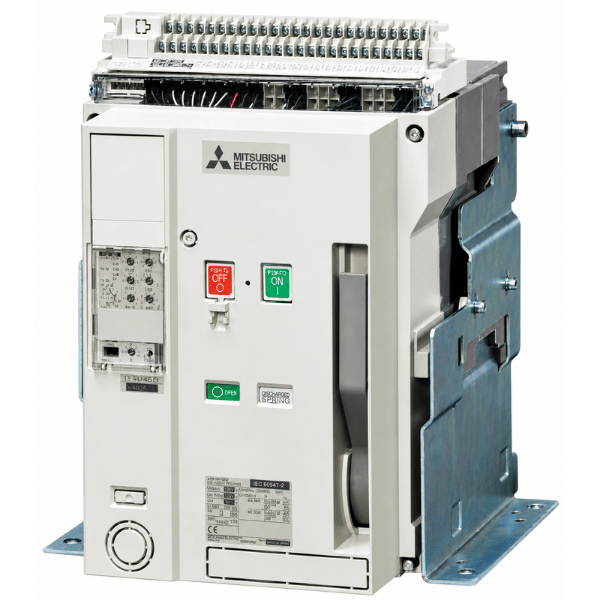

Dòng sản phẩm acb mitsubishi (nổi bật nhất là dòng Super AE) được sản xuất trên dây chuyền công nghệ hiện đại của Nhật Bản. Không chỉ thực hiện xuất sắc nhiệm vụ đóng cắt nguồn điện có dòng tải lớn (từ 630A đến 6300A), máy cắt không khí Mitsubishi còn được tích hợp các mô-đun rơ-le vi xử lý, giúp theo dõi và phản hồi cực kỳ chuẩn xác trước mọi biến động của dòng điện.

II. Ưu Điểm Nổi Bật Của Máy Cắt ACB Mitsubishi

Đối với người làm kỹ thuật thực chiến, một thiết bị điện tốt không chỉ nằm ở thông số trên giấy mà phải thể hiện được sự ổn định trong môi trường nhà xưởng khắc nghiệt. Dưới đây là những lý do máy cắt không khí mitsubishi được tin dùng:

1. Công nghệ dập hồ quang an toàn, tuổi thọ cao

Khi ngắt những dòng điện hàng nghìn Ampe, nhiệt lượng sinh ra từ hồ quang là cực kỳ lớn. Buồng dập hồ quang của thiết bị được thiết kế với các tấm ngăn cách điện tinh vi, giúp chia nhỏ và làm mát hồ quang nhanh chóng. Điều này không chỉ bảo vệ an toàn cho hệ thống mà còn giúp hệ thống tiếp điểm không bị ăn mòn quá nhanh, kéo dài tuổi thọ cho thiết bị.

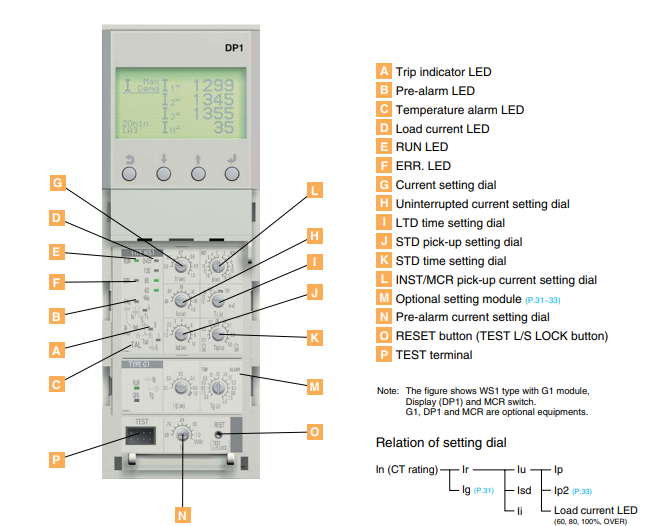

2. Rơ le thông minh có độ chính xác tuyệt đối

Thay vì dùng cơ cấu bảo vệ từ nhiệt đơn thuần, các dòng acb mitsubishi hiện nay được trang bị bộ điều khiển bảo vệ điện tử (Electronic Trip Relay). Nhờ đó, thợ kỹ thuật có thể dễ dàng cài đặt các ngưỡng bảo vệ linh hoạt (quá tải, ngắn mạch thời gian trễ, ngắn mạch tức thời) ngay trên mặt thiết bị, đáp ứng đúng đặc thù tải của từng nhà m áy.

III. Phân Loại ACB Phổ Biến Cho Tủ Điện

Để tối ưu hóa không gian và nhu cầu bảo trì của tủ điện, máy cắt acb được chia thành 2 cấu hình cơ bản mà các đơn vị chế tạo máy cần nắm rõ:

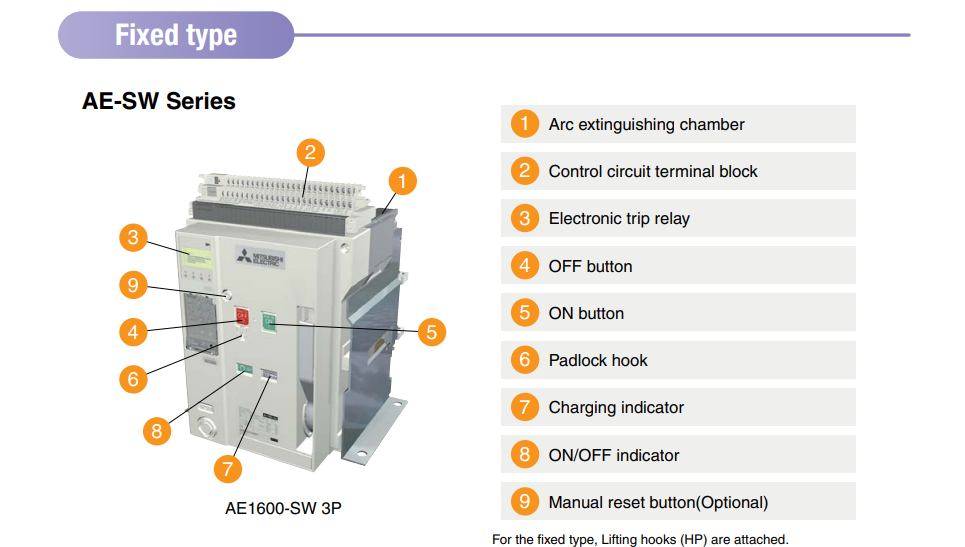

1. Kiểu cố định (Fixed Type)

Đây là loại máy cắt được bắt ốc vít cố định trực tiếp lên khung của tủ điện. Ưu điểm của loại này là kết cấu nguyên khối, chắc chắn và có giá thành đầu tư ban đầu mềm hơn. Thường được ứng dụng trong các tủ điện có không gian vừa phải và hệ thống điện ít phải bảo trì thường xuyên.

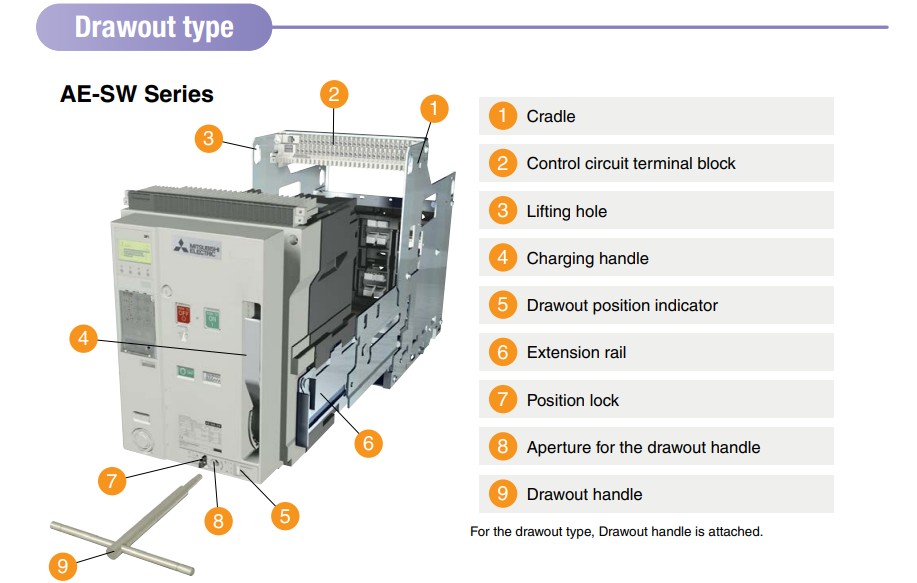

2. Kiểu ngăn kéo (Drawout Type)

Đúng như tên gọi, loại này có một bộ khung giá đỡ cố định vào tủ điện, còn bản thân máy cắt có thể được “rút ra, kéo vào” nhờ hệ thống cơ khí. Thiết kế này là chân ái cho các tủ điện phân phối lớn. Khi cần bảo dưỡng hoặc thay thế, kỹ thuật viên chỉ cần quay tay quay để kéo thiết bị ra ngoài mà không cần tháo rời toàn bộ hệ thống thanh cái, giúp rút ngắn thời gian dừng máy.

IV. Ứng Dụng Thực Tế Trong Công Nghiệp

Bạn sẽ rất dễ bắt gặp hình ảnh của acb mitsubishi làm thiết bị đóng cắt chính trong các công trình như:

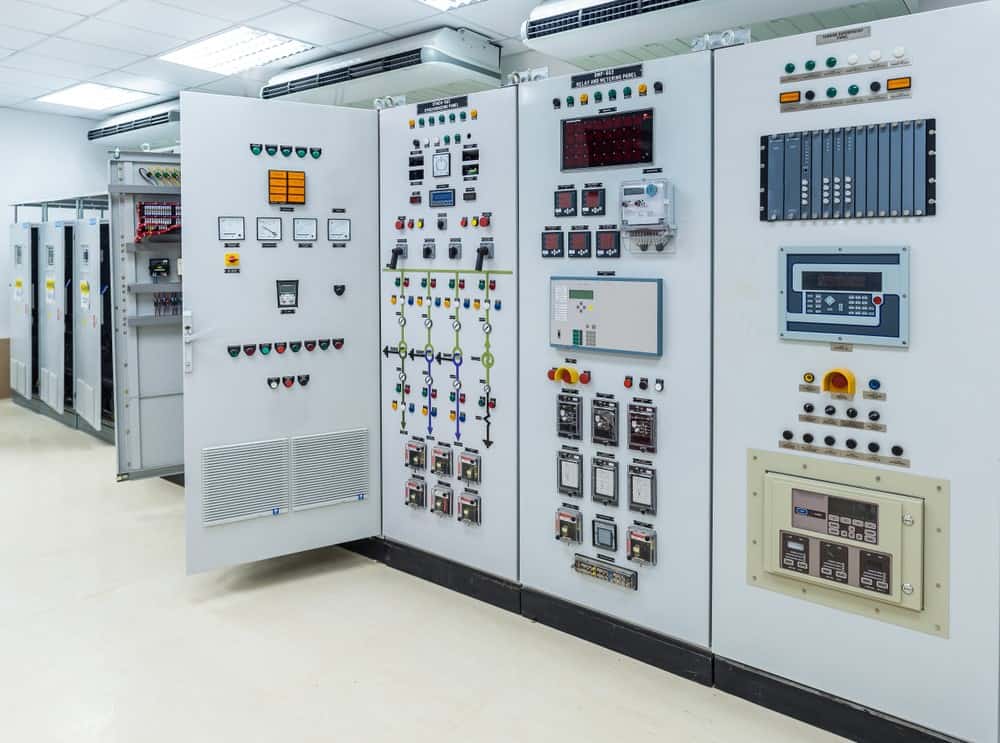

• Tủ điện phân phối tổng (tủ điện MSB): Đứng ngay sau trạm biến áp, nhận điện và chia tải xuống các nhánh tủ phân phối (DB) bên dưới.

• Hệ thống chuyển đổi nguồn ATS: Kết hợp với các bộ điều khiển để tự động chuyển mạch giữa điện lưới và máy phát điện khi có sự cố mất điện.
• Bảo vệ thiết bị công suất lớn: Sử dụng trong các dây chuyền sản xuất lớn, nhà máy thép, xi măng, nơi khởi động hệ thống động cơ có dòng khởi động cực kỳ cao.

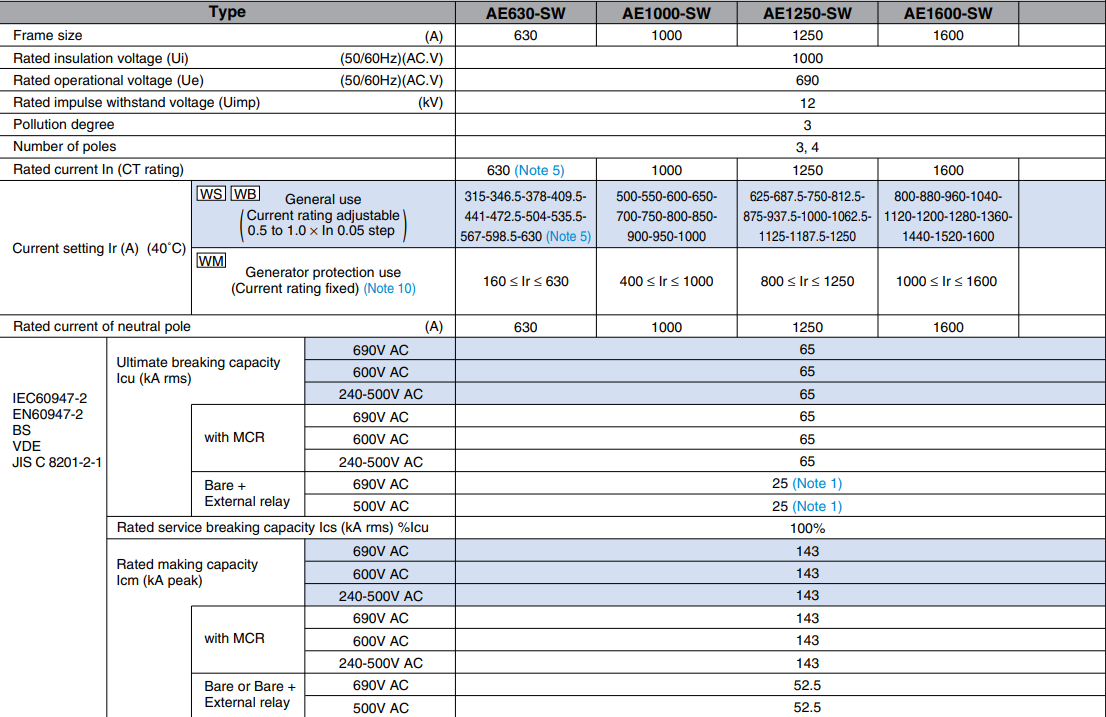

V. Lưu Ý Kỹ Thuật Khi Lựa Chọn ACB Mitsubishi

Việc chọn sai thông số thiết bị đóng cắt không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ cháy nổ nghiêm trọng. Dưới đây là 2 yếu tố kỹ thuật then chốt nhất:

• Dòng định mức (In): Đây là dòng điện tối đa mà acb mitsubishi 3 pha có thể làm việc liên tục. Tùy thuộc vào công suất tổng của nhà xưởng hoặc trạm biến áp, bạn cần tính toán và chọn dải In phù hợp (ví dụ: 1000A, 1600A, 2000A…). Nên chọn dư tải khoảng 20% – 30% để đảm bảo thiết bị không bị “nóng” khi chạy full tải liên tục.
• Dòng cắt ngắn mạch (Icu): Đây là khả năng chịu đựng dòng điện ngắn mạch tối đa của thiết bị trong một khoảng thời gian nhất định trước khi bị hỏng. Dòng cắt Icu càng lớn, thiết bị càng an toàn và dĩ nhiên giá thành cũng sẽ cao hơn. Tại các tủ tổng gần trạm biến áp, Icu thường được yêu cầu rất cao (như 65kA, 85kA, 100kA).

VI. Kết Luận

Tóm lại, acb mitsubishi không chỉ là một thiết bị đóng cắt đơn thuần mà là chốt chặn an toàn vững chắc cho toàn bộ hệ thống điện hạ thế của nhà máy và xưởng sản xuất. Với công nghệ dập hồ quang tiên tiến, rơ le bảo vệ thông minh cùng thiết kế cơ khí bền bỉ, thiết bị này giúp hạn chế tối đa các rủi ro về điện, đảm bảo hệ thống tủ điện vận hành liên tục, an toàn và ổn định.

Việc đầu tư một thiết bị bảo vệ tổng chất lượng ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm được rất nhiều chi phí bảo trì và rủi ro dừng máy về sau. Nếu bạn đang tìm kiếm một đối tác cung cấp thiết bị điện – tự động hóa uy tín, hoặc cần hỗ trợ kỹ thuật để chọn đúng thông số máy cắt không khí cho dự án, hãy liên hệ ngay với Tự động hoá Toàn Cầu. Đội ngũ kỹ sư thực chiến của chúng tôi luôn sẵn sàng tư vấn và mang đến cho bạn giải pháp tối ưu nhất!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu Hỏi Thường Gặp Về ACB Mitsubishi

1. Giá máy cắt không khí ACB Mitsubishi là bao nhiêu?

Giá của acb mitsubishi phụ thuộc vào dòng điện định mức (In), dòng cắt ngắn mạch (Icu) và phân loại cố định hay ngăn kéo. Để nhận báo giá chính xác nhất cùng mức chiết khấu tốt dành cho đại lý và xưởng chế tạo máy, quý khách vui lòng liên hệ trực tiếp với Tự động hoá Toàn Cầu.

2. Nên chọn máy cắt ACB kiểu cố định hay kiểu ngăn kéo?

Nếu không gian tủ điện hạn chế và ngân sách vừa phải, kiểu cố định là lựa chọn phù hợp. Tuy nhiên, đối với các tủ điện tổng MSB yêu cầu khắt khe về vận hành liên tục, kiểu ngăn kéo là chân ái vì có thể rút thiết bị ra bảo trì nhanh chóng mà không phải thao tác tháo lắp thanh cái phức tạp.

3. Sự khác biệt giữa máy cắt ACB và MCCB là gì?

Cả hai đều là thiết bị đóng cắt bảo vệ, nhưng máy cắt không khí chuyên dụng cho dòng tải rất lớn (từ 630A đến hàng nghìn Ampe) tại các tủ tổng. Trong khi đó, aptomat khối (MCCB) thường dùng cho dòng tải nhỏ hơn ở các nhánh phân phối bên dưới.

4. Thiết bị ACB Mitsubishi có cần bảo trì thường xuyên không?

Có. Dù nổi tiếng về độ bền bỉ, nhưng trong môi trường xưởng nhà máy nhiều bụi công nghiệp, bạn nên kiểm tra và vệ sinh tiếp điểm, buồng dập hồ quang định kỳ (6 tháng – 1 năm/lần) để đảm bảo máy cắt acb luôn ngắt mạch nhạy bén khi có sự cố.

5. Có thể cài chỉnh dòng bảo vệ thực tế trên ACB Mitsubishi được không?

Hoàn toàn được. Thay vì cố định một mức duy nhất, các dòng acb mitsubishi hiện đại được trang bị bộ rơ-le điện tử (Electronic Trip Relay). Thiết kế này cho phép thợ kỹ thuật dễ dàng tinh chỉnh các dải thông số bảo vệ (như quá tải, thời gian trễ, ngắn mạch) ngay trên mặt thiết bị để khớp chính xác nhất với công suất tải thực tế của hệ thống điện trong nhà máy.
