Khi bắt tay vào thiết kế và lắp ráp tủ điện công nghiệp, việc chọn đúng thiết bị đóng cắt không chỉ quyết định tuổi thọ của hệ thống mà còn đảm bảo an toàn cho toàn bộ dây chuyền nhà máy. Đặc biệt, với các dòng contactor của thương hiệu Schneider – một trong những chuẩn mực của ngành điện – việc hiểu rõ thông số là bắt buộc. Để làm được điều này một cách chính xác nhất mà không phải phỏng đoán, bản contactor schneider catalogue pdf chính là tài liệu “gối đầu giường” mà bất kỳ kỹ sư, thợ kỹ thuật hay chủ xưởng chế tạo máy nào cũng cần có.

Bài viết dưới đây từ Tự động hoá Toàn Cầu sẽ hướng dẫn bạn cách đọc thông số kỹ thuật chuẩn chuyên gia, đồng thời cung cấp link tải tài liệu chính hãng mới nhất.

I. Tại sao kỹ thuật viên cần xem bản Contactor Schneider Catalogue PDF?

Trên thực tế, nhiều anh em thợ kỹ thuật khi đi mua vật tư thường chỉ báo “lấy cho một con khởi 32A” mà bỏ qua các yếu tố về loại tải, điện áp điều khiển hay khả năng mở rộng. Việc này rất dễ dẫn đến tình trạng thiết bị hoạt động chập chờn hoặc cháy cuộn hút chỉ sau vài tháng vận hành.

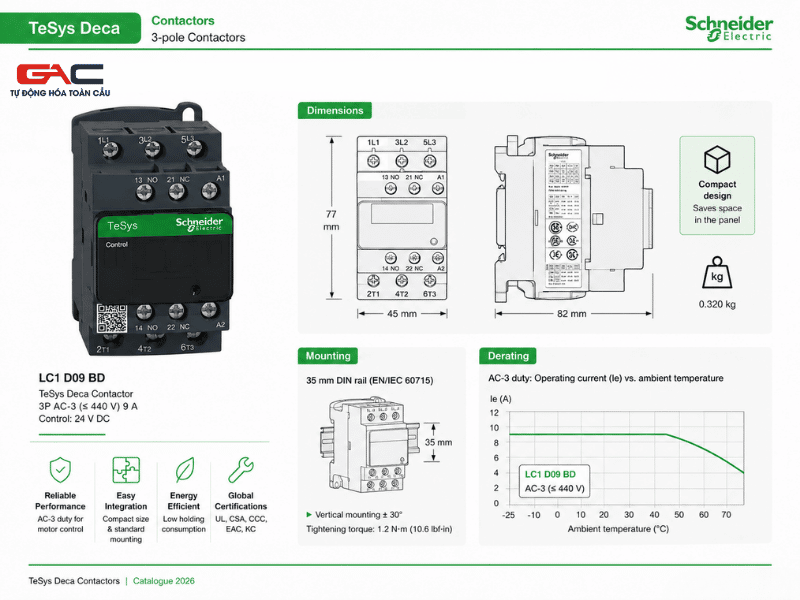

Việc tra cứu contactor schneider catalogue pdf giúp bạn giải quyết triệt để vấn đề này. Tài liệu không chỉ cung cấp kích thước vật lý (giúp bạn tính toán không gian máng cáp, ray nhôm trong tủ) mà còn đưa ra các biểu đồ suy giảm dòng điện theo nhiệt độ thực tế. Một người làm kỹ thuật thực chiến luôn cần sẵn một file schneider contactor selection guide pdf trong máy tính hoặc điện thoại để đối chiếu mã hàng trước khi báo giá cho khách hoặc lên danh mục vật tư, tránh việc mua nhầm mã gây lãng phí.

II. Hướng dẫn đọc thông số trong Schneider Contactor Selection Guide PDF

Tài liệu của Schneider rất chi tiết nhưng đôi khi có thể gây ngợp cho người mới. Để chọn đúng mã sản phẩm trong schneider contactor selection guide pdf, bạn cần đặc biệt lưu ý 3 yếu tố cốt lõi sau:

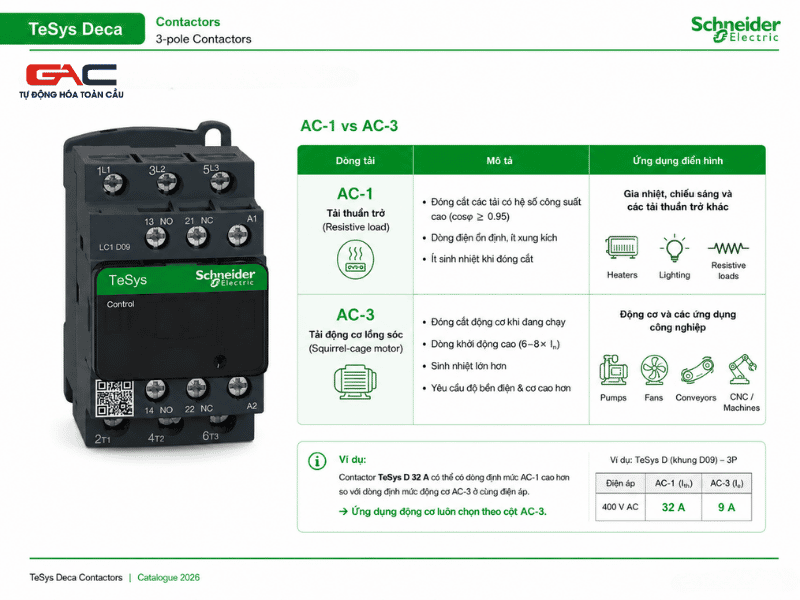

1. Phân biệt dòng tải AC-1 và AC-3

Đây là lỗi thường gặp nhất khi chọn contactor. Khi xem trong contactor schneider catalogue pdf, bạn sẽ thấy thông số định mức luôn được chia theo loại tải:

• Tải AC-1 (Tải thuần trở): Dùng cho các thiết bị sinh nhiệt như điện trở lò sấy, hệ thống chiếu sáng.
• Tải AC-3 (Tải cảm): Dùng cho động cơ lồng sóc (motor bơm, quạt, băng tải).

Ví dụ thực tế: Một contactor TeSys D ghi 32A (AC-3) có thể chịu dòng lên tới 50A nếu dùng cho tải AC-1. Nếu xưởng của bạn chuyên chạy máy CNC hay băng tải công nghiệp, bắt buộc phải nhìn vào cột AC-3 để chọn thông số, nếu không tiếp điểm sẽ nhanh chóng bị hồ quang làm rỗ mặt.

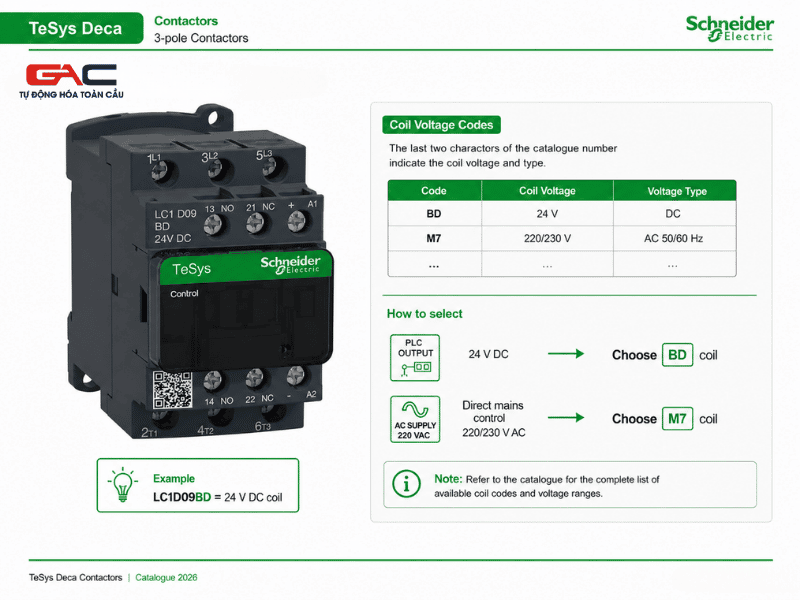

2. Điện áp cuộn hút

Thiết bị đóng cắt phần động lực là một chuyện, nhưng tín hiệu nào để điều khiển nó lại là chuyện khác. Trong các tủ điện tự động hóa ngày nay, tín hiệu điều khiển thường xuất ra từ PLC. Nếu PLC của bạn sử dụng điện áp 24VDC, bạn phải tra mã contactor có cuộn hút tương ứng (thường có hậu tố “BD” trong mã của Schneider). Ngược lại, nếu dùng điện lưới dân dụng điều khiển trực tiếp, bạn chọn cuộn 220VAC (hậu tố “M7”). Mọi quy tắc đặt tên mã này đều được giải thích cực kỳ minh bạch trong bản schneider contactor selection guide pdf.

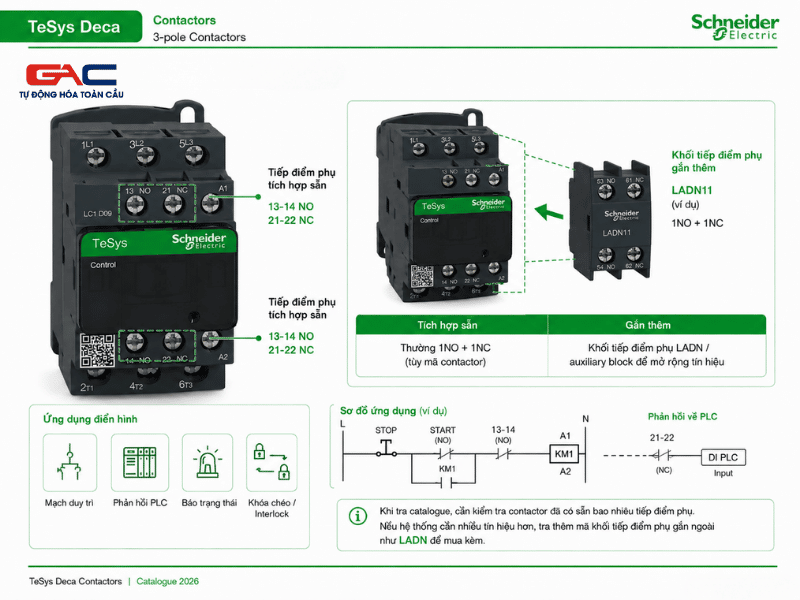

3. Tiếp điểm phụ (Auxiliary Contacts)

Tiếp điểm phụ (NO/NC) là thành phần không thể thiếu để làm mạch duy trì hoặc đưa tín hiệu phản hồi về tủ điều khiển trung tâm. Khi lướt xem contactor schneider catalogue pdf, bạn cần chú ý xem mã contactor đó đã tích hợp sẵn bao nhiêu tiếp điểm phụ (thường là 1NO + 1NC). Nếu dây chuyền máy móc phức tạp cần nhiều tín hiệu khóa chéo hơn, bạn sẽ cần tra thêm mã của khối tiếp điểm phụ gắn ngoài (như dòng LADN) để mua kèm.

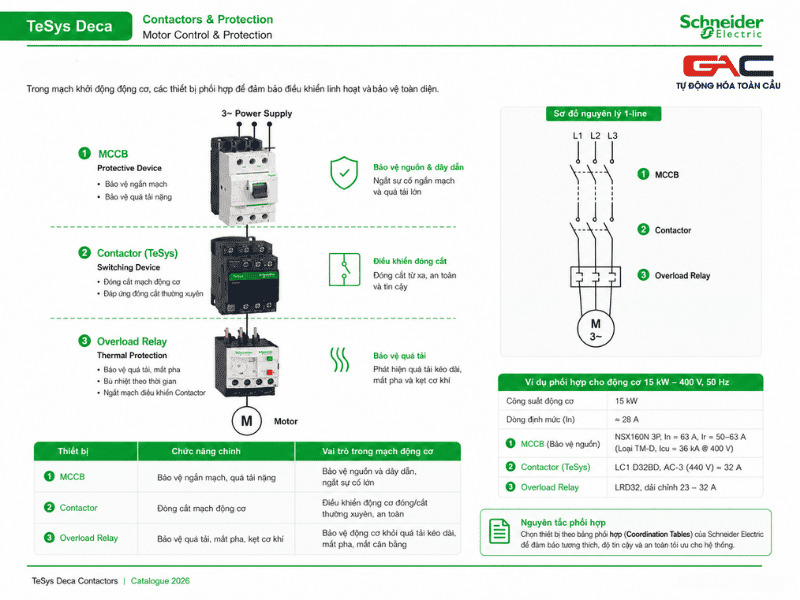

III. Mối liên hệ giữa Contactor và MCCB

Trong một tủ điện chuẩn kỹ thuật, contactor hiếm khi đứng một mình. Chúng luôn được kết hợp chặt chẽ với các thiết bị đóng cắt bảo vệ như Aptomat khối (MCCB) hoặc CB tép (MCB).

• MCCB đóng vai trò như một “người lính gác” bảo vệ toàn bộ mạch điện khỏi các sự cố ngắn mạch và quá tải nặng.
• Contactor là “công tắc tự động” làm nhiệm vụ đóng/cắt tải thường xuyên (có thể lên tới hàng chục lần mỗi phút) dựa trên tín hiệu điều khiển.

Một kinh nghiệm thực chiến từ các kỹ sư tại Tự động hóa Toàn Cầu: Để bảo vệ một động cơ 15kW, bạn không chỉ cần chọn một MCCB 50A phù hợp mà còn phải tra bảng phối hợp bảo vệ trong catalogue. Việc chọn đúng cặp MCCB và Contactor đồng bộ sẽ tạo ra hệ thống phân cấp bảo vệ hoàn hảo, giúp cô lập sự cố nhanh chóng mà không làm dừng toàn bộ nhà máy.

IV. Link tải Contactor Schneider Catalogue PDF bản chuẩn

Việc tiếp cận đúng tài liệu kỹ thuật chính hãng sẽ giúp công việc thiết kế và lập dự toán của bạn trở nên chuyên nghiệp hơn rất nhiều. Để hỗ trợ tối đa cho các đại lý, đơn vị chế tạo máy và kỹ thuật viên trên toàn quốc, bạn có thể tải trực tiếp file contactor schneider catalogue pdf bản cập nhật mới nhất từ trang chủ của nhà sản xuất hoặc thông qua kho tài liệu nội bộ của chúng tôi.

Tài liệu này bao gồm đầy đủ dải công suất từ các dòng TeSys K nhỏ gọn đến TeSys D phổ biến và TeSys F cho công suất lớn.

Tải ngay Catalogue Contactor Schneider: TẠI ĐÂY

V. Kết luận

Hy vọng những phân tích trên đã giúp bạn nắm rõ cách ứng dụng bản schneider contactor selection guide pdf vào thực tế công việc. Việc đọc hiểu đúng thông số không chỉ giúp tối ưu chi phí vật tư mà còn nâng cao độ an toàn cho hệ thống điện công nghiệp.

Nếu bạn đang trong quá trình bóc tách khối lượng vật tư, gặp khó khăn khi tra cứu contactor schneider catalogue pdf hoặc cần tìm nguồn cung cấp vật tư uy tín, đừng ngần ngại kết nối với chúng tôi. Tự động hoá Toàn Cầu tự hào là đơn vị cung cấp thiết bị điện – tự động hóa chuyên nghiệp, luôn sẵn sàng tư vấn kỹ thuật chuyên sâu và đem lại giải pháp tối ưu nhất cho nhà máy của bạn. Liên hệ ngay với chúng tôi để nhận báo giá tốt nhất hôm nay!

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về Contactor Schneider Catalogue

1. Tôi có thể tải contactor schneider catalogue pdf bản cập nhật mới nhất ở đâu?

Bạn có thể tải trực tiếp tài liệu này từ trang chủ toàn cầu của hãng Schneider Electric. Ngoài ra, để tiết kiệm thời gian, bạn có thể liên hệ Tự động hóa Toàn Cầu để tải file PDF bản chuẩn và mới nhất.

2. Bản schneider contactor selection guide pdf có dễ tra cứu với người mới không?

Tài liệu của Schneider được trình bày dưới dạng bảng biểu rất trực quan và khoa học, chia rõ theo loại tải và công suất. Dù tài liệu sử dụng tiếng Anh kỹ thuật, các thông số về dòng điện và điện áp rất dễ nhận biết. Nếu bạn gặp khó khăn trong việc đối chiếu, đội ngũ Tự động hóa Toàn Cầu luôn sẵn sàng hỗ trợ đọc thông số miễn phí.

3. Làm sao để tra cứu đúng điện áp cuộn hút contactor khi dùng với PLC?

Khi xem catalogue, bạn cần đặc biệt chú ý đến các chữ cái hậu tố của mã hàng. Nếu hệ thống của bạn sử dụng PLC (ví dụ PLC Xinje hoặc Delta xuất tín hiệu 24VDC), bạn phải chọn khởi động từ có cuộn hút 24VDC (đặc trưng bởi mã hậu tố “BD” đối với dòng TeSys D).

4. Contactor Schneider thường được kết hợp với loại rơ le nhiệt nào?

Trong bảng tra cứu kỹ thuật, dòng contactor TeSys D của Schneider được thiết kế để ghép nối đồng bộ với rơ le nhiệt dòng LRD. Bạn chỉ cần tra dải dòng điện hoạt động của động cơ để chọn mã LRD tương ứng, lắp đặt cực kỳ nhanh gọn mà không cần dây nối trung gian.

5. Tự động hóa Toàn Cầu có phân phối thiết bị đóng cắt và tự động hóa không?

Có. Chúng tôi chuyên phân phối các thiết bị điện công nghiệp và tự động hóa như thiết bị đóng cắt (MCCB, Contactor), biến tần, PLC, HMI, servo và động cơ bước. Khi liên hệ với chúng tôi, bạn không chỉ nhận được báo giá vật tư cạnh tranh mà còn được tư vấn giải pháp kỹ thuật, hỗ trợ chọn mã thiết bị tối ưu chi phí nhất cho tủ điện của mình.
