MCB LS là gì? Cách chọn đúng cho tủ điện

Trong hệ thống điện dân dụng, tủ điện công nghiệp, nhà xưởng hay dây chuyền sản xuất, MCB là thiết bị rất quen thuộc nhưng lại dễ bị chọn sai nếu người dùng chỉ nhìn vào “số ampe”. Với các kỹ thuật viên, chủ xưởng, đại lý thiết bị điện hoặc đơn vị chế tạo máy, việc hiểu đúng về mcb ls giúp lựa chọn thiết bị bảo vệ phù hợp, hạn chế tình trạng quá tải, chập điện hoặc ngắt nhầm trong quá trình vận hành.

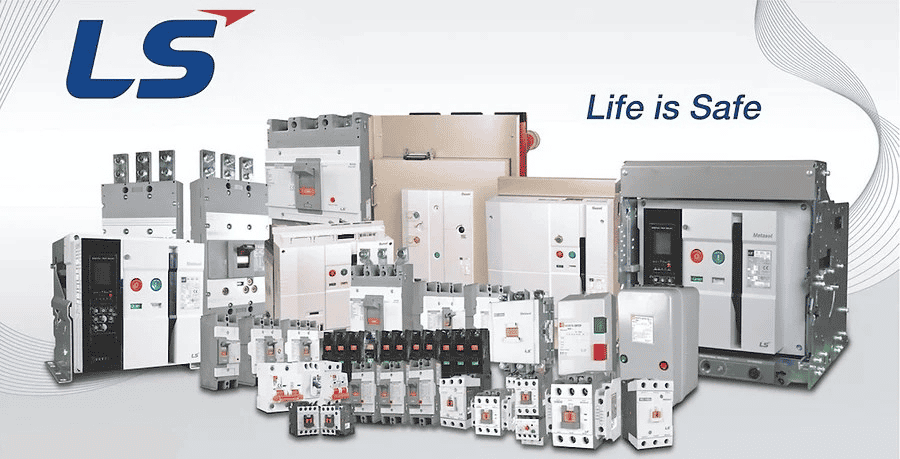

LS là thương hiệu thiết bị điện đến từ Hàn Quốc, được sử dụng khá phổ biến trong nhiều hệ thống điện nhờ dải sản phẩm đa dạng, dễ ứng dụng và phù hợp với nhiều cấp tủ điện khác nhau. Bài viết này sẽ giúp bạn hiểu rõ MCB LS là gì, các thông số cần quan tâm và cách chọn thiết bị sao cho sát với nhu cầu thực tế.

Danh mục dự án

I. MCB LS là gì?

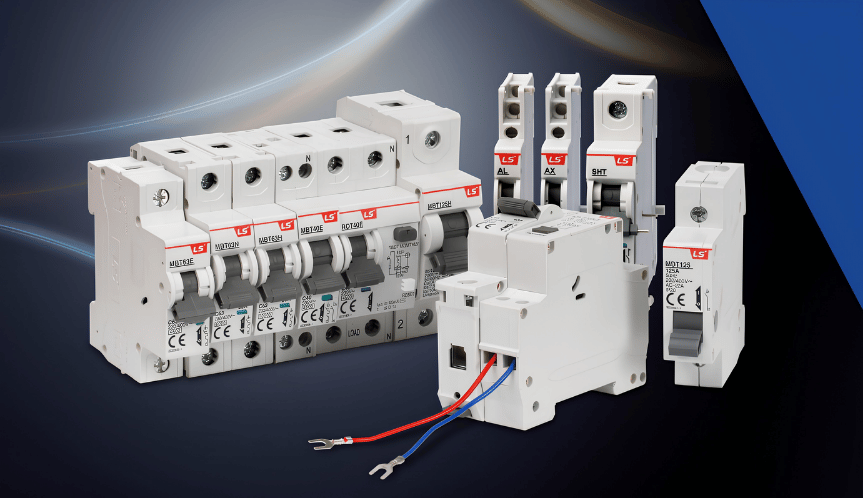

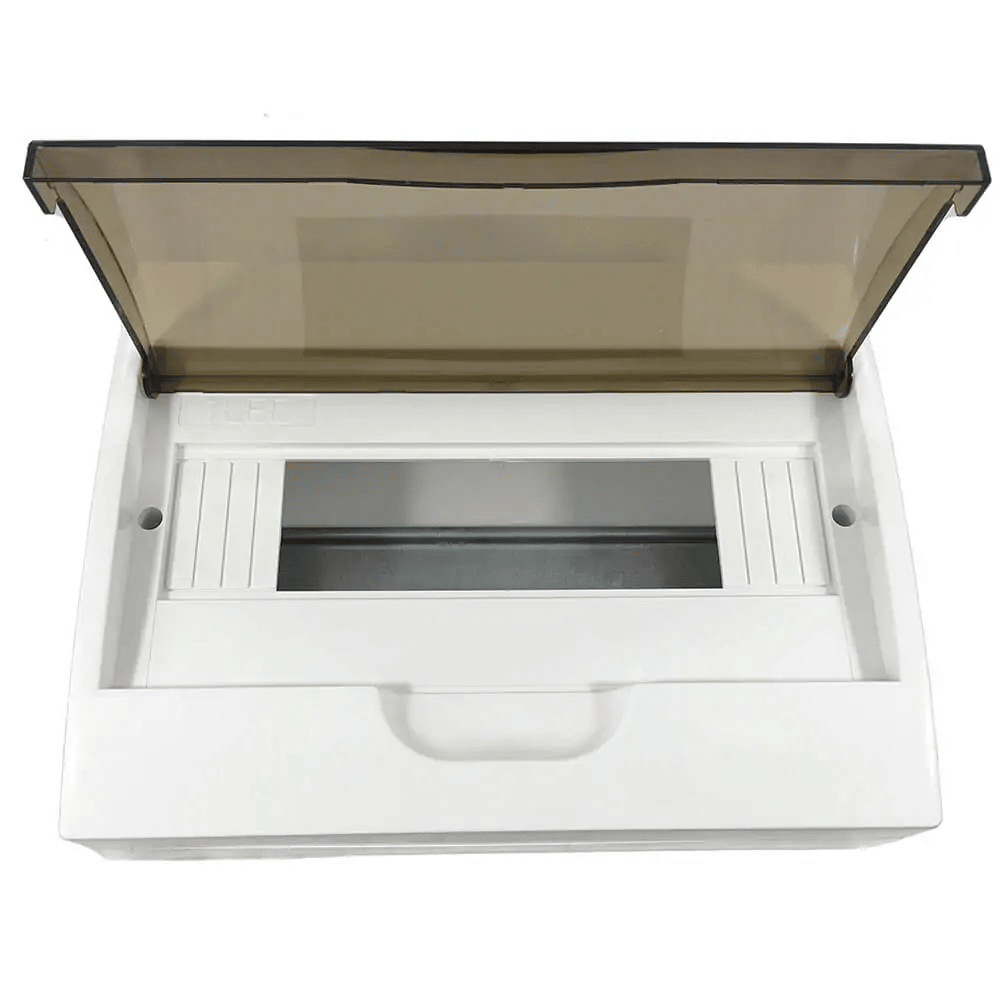

MCB LS là aptomat tép của thương hiệu LS, dùng để đóng cắt và bảo vệ mạch điện trong trường hợp quá tải hoặc ngắn mạch. MCB thường được lắp trong tủ điện dân dụng, tủ phân phối, tủ điều khiển máy móc, tủ chiếu sáng, tủ điều khiển motor nhỏ và nhiều hệ thống điện phụ trợ khác.

Hiểu đơn giản, MCB giống như “người gác cổng” của mạch điện. Khi dòng điện vượt quá giới hạn cho phép hoặc xảy ra sự cố chập mạch, thiết bị sẽ tự động ngắt để bảo vệ dây dẫn, thiết bị điện và hạn chế nguy cơ cháy nổ.

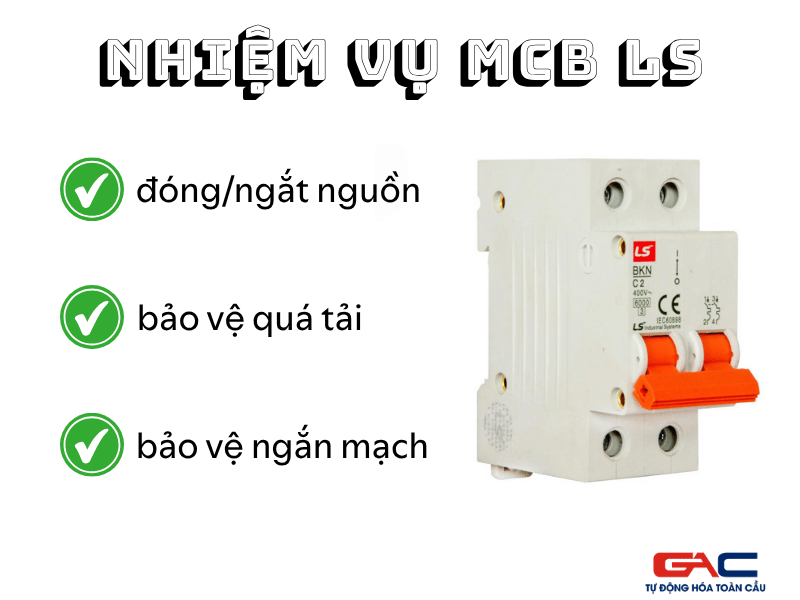

1. MCB dùng để làm gì trong hệ thống điện?

Trong thực tế, MCB thường đảm nhiệm 3 vai trò chính:

*Thứ nhất, MCB dùng để đóng/ngắt nguồn cho từng nhánh điện. Ví dụ trong một tủ điện nhà xưởng, mỗi nhánh cấp cho đèn, ổ cắm, quạt thông gió hoặc tủ điều khiển nhỏ có thể dùng một MCB riêng để dễ quản lý.

*Thứ hai, MCB bảo vệ quá tải. Khi dòng điện sử dụng vượt quá dòng định mức trong một khoảng thời gian nhất định, MCB sẽ tác động ngắt mạch.

*Thứ ba, MCB bảo vệ ngắn mạch. Khi xảy ra chập pha, chập dây hoặc sự cố dòng tăng đột biến, MCB sẽ ngắt nhanh để bảo vệ hệ thống.

2. Vì sao MCB LS được sử dụng phổ biến?

MCB LS được nhiều đơn vị lựa chọn vì có nhiều dòng sản phẩm, nhiều mức dòng định mức và nhiều số cực khác nhau. Tùy nhu cầu sử dụng, người dùng có thể chọn MCB 1 pha, 3 pha, dòng nhỏ cho mạch điều khiển hoặc dòng lớn hơn cho mạch động lực phụ trợ.

Với các đại lý hoặc đơn vị lắp tủ điện, lợi thế của MCB LS là dễ tư vấn, dễ thay thế, dễ đồng bộ với các thiết bị đóng cắt khác trong cùng hệ thống. Đây là điểm quan trọng khi làm tủ điện cho công trình, nhà máy hoặc khách hàng cần thiết bị có nguồn cung ổn định.

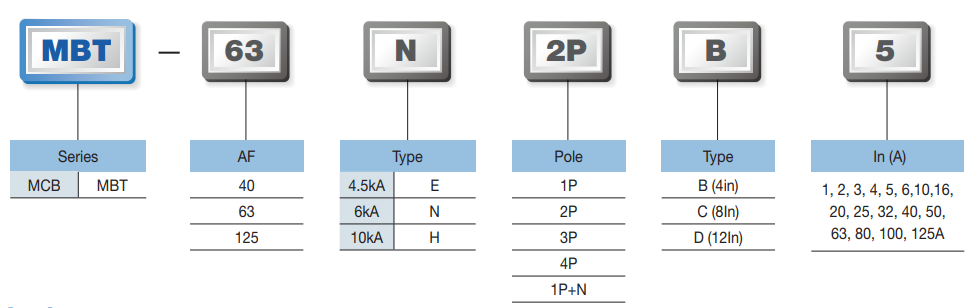

II. Các thông số quan trọng khi chọn MCB LS

Khi chọn mcb ls, không nên chỉ nhìn vào giá hoặc dòng ampe. Một MCB phù hợp cần xét đồng thời số cực, dòng định mức, khả năng cắt ngắn mạch, đặc tính tải và vị trí lắp đặt trong hệ thống.

1. Số cực: 1P, 2P, 3P, 4P

Số cực cho biết MCB có thể đóng cắt bao nhiêu đường dây cùng lúc.

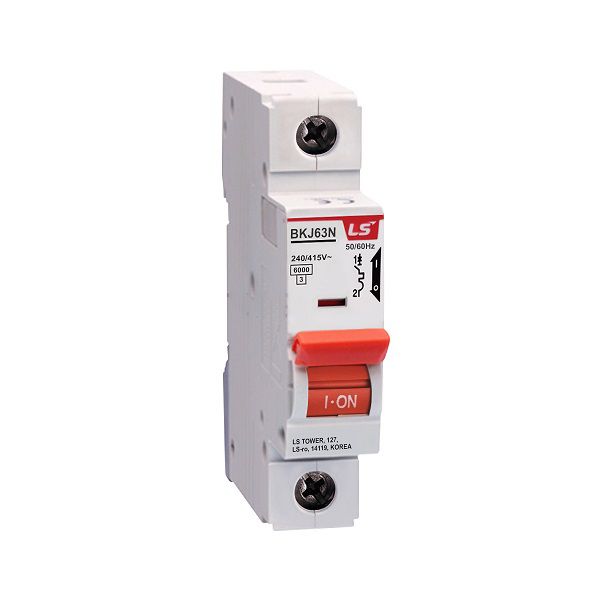

*MCB 1P thường dùng cho mạch điện 1 pha, chỉ cắt dây pha. Ví dụ: mạch đèn, ổ cắm, nguồn phụ cho mạch điều khiển.

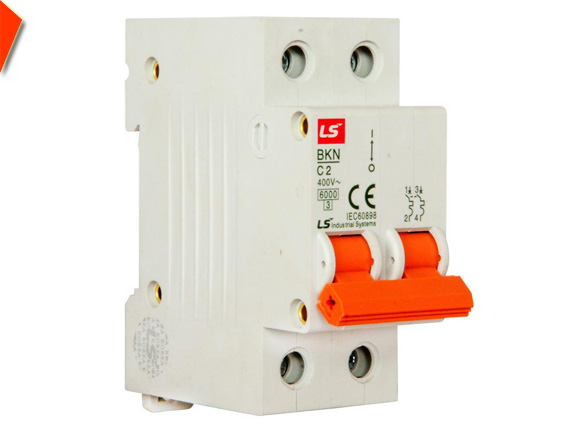

*MCB 2P dùng cho điện 1 pha cần cắt đồng thời cả dây pha và dây trung tính. Loại này thường được dùng trong các tủ điện cần yêu cầu an toàn cao hơn.

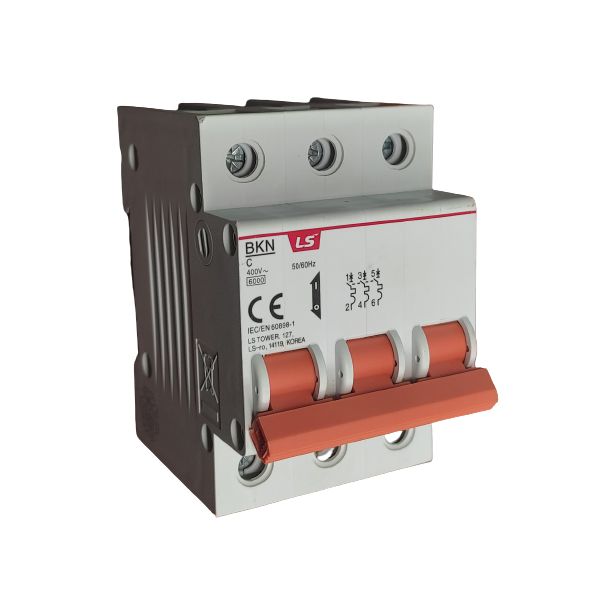

*MCB 3P dùng cho hệ thống điện 3 pha, cắt đồng thời 3 dây pha. Ví dụ: tủ điện nhà xưởng, tủ phân phối cho máy móc 3 pha, tủ cấp nguồn cho thiết bị công nghiệp.

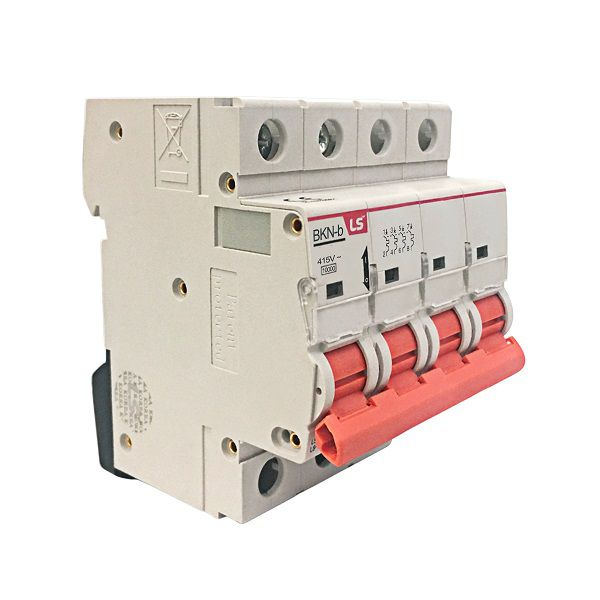

*MCB 4P dùng cho hệ thống 3 pha 4 dây, có thêm cực trung tính. Loại này thường xuất hiện trong các tủ tổng hoặc tủ phân phối có yêu cầu cắt cả trung tính.

2. Dòng định mức: 6A, 32A, 63A

Dòng định mức là thông số rất quan trọng. Đây là mức dòng điện mà MCB có thể cho phép đi qua trong điều kiện làm việc bình thường.

Ví dụ, MCB 1P 6A LS thường phù hợp với các mạch tải nhỏ như mạch điều khiển, mạch cấp nguồn phụ, đèn báo, bộ nguồn công suất nhỏ hoặc các nhánh điện nhẹ. Không nên dùng loại 6A cho tải lớn vì dễ gây nhảy aptomat khi vận hành.

MCB LS 32A thường được sử dụng cho các nhánh tải trung bình như ổ cắm công nghiệp nhỏ, tủ điện phụ, mạch cấp nguồn cho một nhóm thiết bị hoặc một số tải có công suất vừa phải. Tuy nhiên, cần tính toán theo dòng thực tế của tải và tiết diện dây dẫn.

MCB LS 63Athường dùng cho nhánh tải lớn hơn, tủ phân phối phụ hoặc các đường cấp nguồn có dòng làm việc cao hơn. Với dòng 63A, việc chọn tiết diện dây, thanh cái, đầu cos và khả năng chịu tải của toàn bộ hệ thống cần được kiểm tra kỹ, không nên chọn theo cảm tính.

3. Khả năng cắt ngắn mạch 6kA, 10kA

Khả năng cắt ngắn mạch cho biết MCB có thể cắt an toàn dòng sự cố lớn đến mức nào. Trong các hệ thống điện công nghiệp hoặc tủ điện gần nguồn cấp lớn, thông số này rất đáng chú ý.

Ví dụ,MCB 3P 63A 10KA LS là cách gọi thường gặp cho loại MCB 3 pha, dòng định mức 63A, khả năng cắt ngắn mạch 10kA. Loại này có thể được cân nhắc trong các tủ điện phân phối hoặc tủ cấp nguồn cho nhánh tải 3 pha, nơi yêu cầu khả năng cắt ngắn mạch cao hơn so với các mạch dân dụng thông thường.

Tuy nhiên, việc chọn 6kA hay 10kA không nên dựa vào “cứ chọn cao là tốt” mà cần xem vị trí lắp đặt, công suất nguồn, khoảng cách đến máy biến áp và mức dòng ngắn mạch dự kiến.

III. Ứng dụng thực tế của một số dòng MCB LS phổ biến

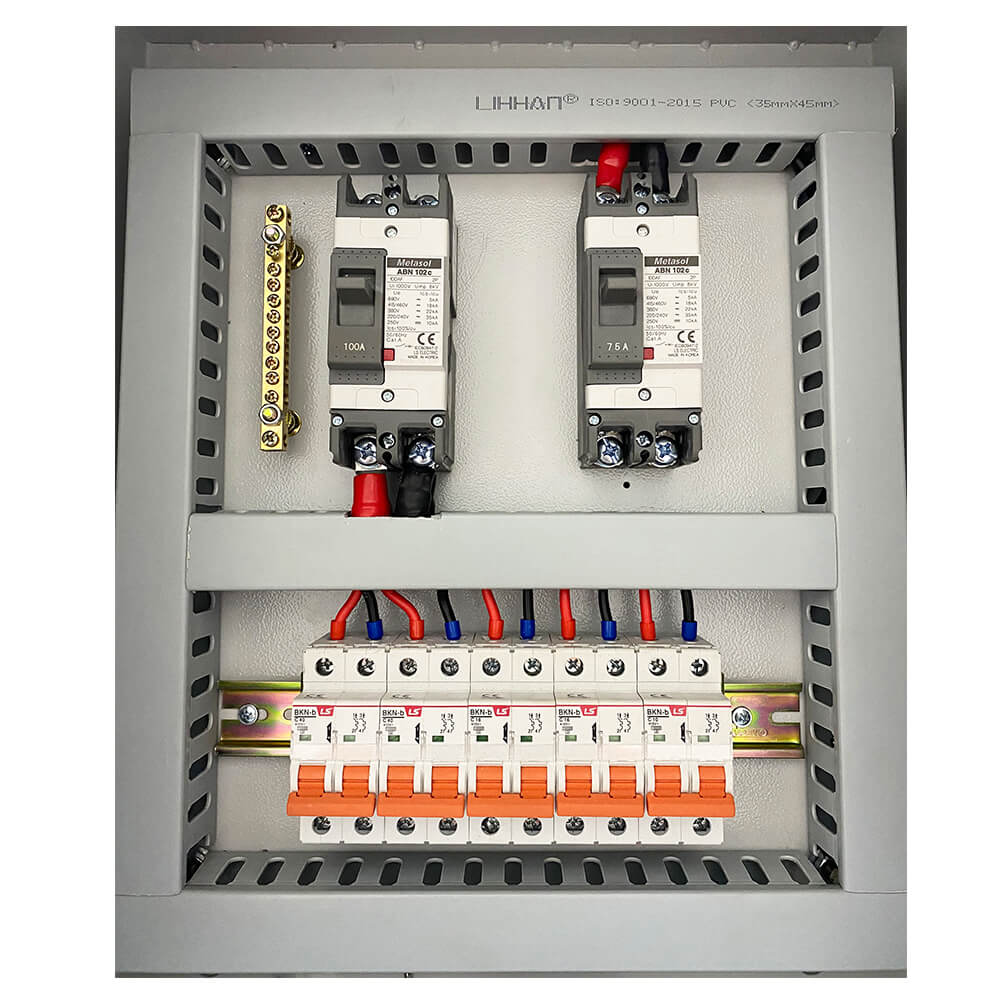

Trong tủ điện thực tế, mỗi loại MCB LS thường có vị trí sử dụng khác nhau.

Với MCB 1P 6A LS, thiết bị thường được dùng cho các mạch nhỏ như cấp nguồn cho đèn báo tủ điện, nguồn điều khiển, quạt tủ điện, ổ cắm kỹ thuật nhỏ hoặc một số bộ nguồn 24VDC công suất thấp. Đây là những mạch không cần dòng lớn nhưng vẫn cần bảo vệ riêng để dễ kiểm tra khi có sự cố.

Với MCB LS 32A, ứng dụng thường gặp là bảo vệ nhánh cấp cho tủ điện phụ, nhóm ổ cắm, nhóm đèn công suất lớn hoặc một số thiết bị công suất vừa. Trong nhà xưởng, loại 32A có thể xuất hiện tại các tủ phân phối khu vực để chia nguồn cho từng cụm máy.

Với MCB LS 63A, thiết bị thường dùng cho các nhánh nguồn lớn hơn. Ví dụ: cấp nguồn cho tủ điều khiển máy, tủ phân phối phụ hoặc nhánh tải có tổng dòng làm việc tương đối cao. Khi dùng loại 63A, người thiết kế cần kiểm tra đồng bộ giữa MCB, dây dẫn, đầu nối và tải thực tế.

IV. Kinh nghiệm chọn MCB LS cho tủ điện, nhà xưởng

Để chọn mcb ls đúng, người dùng nên bắt đầu từ tải thực tế. Tải là đèn, ổ cắm, motor, biến tần, nguồn điều khiển hay tủ máy? Mỗi loại tải có đặc điểm dòng khởi động và cách vận hành khác nhau.

Tiếp theo, cần tính dòng làm việc của tải. Không nên thấy tải hay nhảy MCB rồi tăng dòng định mức lên quá cao, vì như vậy có thể làm mất tác dụng bảo vệ dây dẫn. MCB phải bảo vệ được dây, không chỉ bảo vệ thiết bị.

Một lưu ý quan trọng là chọn MCB cần đi cùng tiết diện dây dẫn. Ví dụ, nếu dùng MCB dòng lớn nhưng dây dẫn nhỏ, khi quá tải dây có thể nóng trước khi MCB tác động phù hợp. Đây là lỗi khá thường gặp trong các tủ điện sửa chữa hoặc cải tạo.

Ngoài ra, nên chọn số cực đúng với hệ thống. Mạch 1 pha có thể dùng 1P hoặc 2P tùy yêu cầu cắt dây trung tính. Mạch 3 pha nên dùng MCB 3P hoặc 4P tùy cấu trúc lưới điện và yêu cầu thiết kế.

Cuối cùng, với tủ điện công nghiệp, nên chú ý khả năng cắt ngắn mạch. Những vị trí gần nguồn tổng, gần máy biến áp hoặc có dòng sự cố dự kiến lớn nên được kiểm tra kỹ để chọn MCB có khả năng cắt phù hợp.

V. Kết luận

MCB LS là thiết bị bảo vệ mạch điện quan trọng trong cả hệ thống dân dụng và công nghiệp. Để chọn đúng, người dùng cần quan tâm đến số cực, dòng định mức, khả năng cắt ngắn mạch, loại tải và tiết diện dây dẫn. Những dòng phổ biến như mcb ls 32a, mcb ls 63a, mcb 1p 6a ls hay mcb 3p 63a 10ka ls đều có ứng dụng riêng, không nên chọn chỉ dựa theo thói quen hoặc giá bán.
