MCB ABB Catalogue PDF: Tra Mã, Chọn MCB Chuẩn

Khi tìm kiếm mcb abb catalogue pdf, phần lớn người đọc không chỉ muốn tải một file tài liệu. Điều họ cần hơn là biết cách đọc catalogue sao cho đúng: MCB nào dùng cho tủ điện dân dụng, MCB nào phù hợp cho máy móc công nghiệp, chọn dòng định mức bao nhiêu, chọn đặc tuyến B, C, D, K hay Z trong trường hợp nào.

Trong thực tế, nếu chỉ nhìn vào số ampe in trên thân thiết bị, người dùng rất dễ chọn sai. Một MCB 16A không phải lúc nào cũng dùng được cho mọi tải 16A. Cần xem thêm điện áp làm việc, số cực, khả năng cắt ngắn mạch, tiêu chuẩn áp dụng, đặc tuyến tác động và điều kiện lắp đặt. Vì vậy, bài viết này sẽ giúp bạn hiểu nhanh nội dung trong mcb abb catalogue pdf, từ đó biết cách tra thông số và chọn thiết bị phù hợp hơn cho tủ điện, nhà xưởng hoặc dây chuyền sản xuất.

I. Tổng quan về MCB ABB?

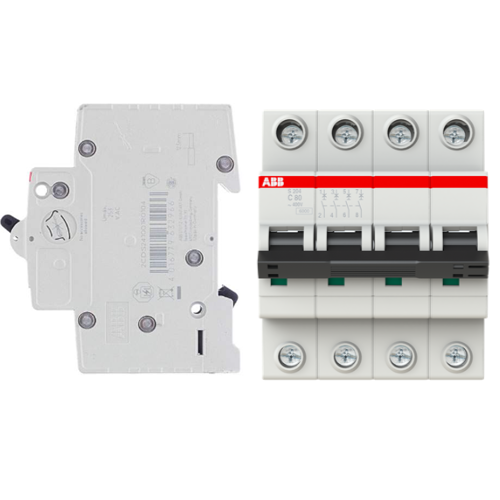

MCB ABB là thiết bị đóng cắt bảo vệ mạch điện, thường được gọi là aptomat tép hoặc cầu dao tự động dạng tép. Chức năng chính của MCB là bảo vệ dây dẫn và thiết bị điện khi xảy ra quá tải hoặc ngắn mạch. Khi dòng điện vượt quá giới hạn cho phép, MCB sẽ tự động ngắt mạch để giảm nguy cơ cháy nổ, hư hỏng thiết bị hoặc mất an toàn cho người vận hành.

Trong tủ điện thực tế, MCB thường được dùng để bảo vệ từng nhánh tải riêng. Ví dụ: một nhánh cấp nguồn cho PLC, một nhánh cho HMI, một nhánh cho bộ nguồn 24VDC, một nhánh cho quạt tủ điện, đèn báo, ổ cắm kỹ thuật hoặc các tải phụ trợ khác. Với hệ thống công nghiệp, việc chia nhánh rõ ràng giúp dễ kiểm tra, dễ cô lập lỗi và hạn chế tình trạng một lỗi nhỏ làm dừng toàn bộ hệ thống.

1. Vai trò của MCB trong tủ điện

MCB không chỉ là thiết bị “bật/tắt nguồn”. Trong tủ điện, nó còn đóng vai trò bảo vệ chọn lọc ở từng cấp. Nếu chọn đúng, khi một nhánh bị sự cố, chỉ nhánh đó bị ngắt, các nhánh khác vẫn có thể hoạt động bình thường. Đây là điểm rất quan trọng trong nhà máy, nơi mỗi lần dừng máy đều có thể gây thiệt hại về sản lượng.

Ví dụ, trong một tủ điều khiển máy đóng gói, MCB cấp nguồn điều khiển nên được tách riêng với MCB cấp nguồn động lực. Nếu phần điều khiển gặp lỗi, kỹ thuật viên có thể kiểm tra khu vực đó mà không ảnh hưởng quá nhiều đến toàn bộ hệ thống. Ngược lại, nếu chọn thiết bị đóng cắt không phù hợp, dòng khởi động hoặc nhiễu tải có thể làm MCB nhảy sai thời điểm.

2. Khi nào nên tra catalogue MCB ABB?

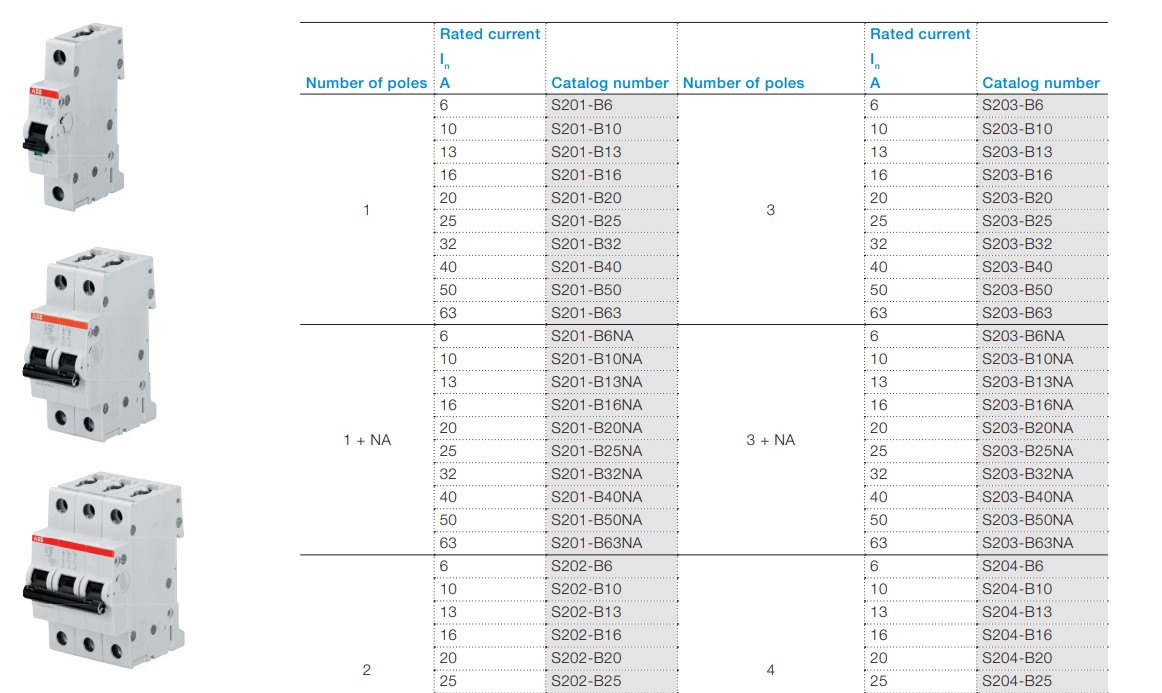

Bạn nên tra catalog mcb abb khi cần chọn mã hàng cụ thể, thay thế thiết bị cũ hoặc thiết kế tủ điện mới. Catalogue giúp xác định rõ thiết bị thuộc dòng nào, có bao nhiêu cực, dòng định mức bao nhiêu, dùng cho AC hay DC, khả năng cắt là bao nhiêu kA và có hỗ trợ phụ kiện hay không.

Đặc biệt với các tủ điện công nghiệp, không nên chọn MCB chỉ dựa trên kinh nghiệm truyền miệng. Cùng là MCB ABB nhưng mỗi dòng có tiêu chuẩn, ứng dụng và thông số khác nhau. Nếu dùng cho nhánh điều khiển, nhánh nguồn DC, nhánh tải cảm hoặc hệ thống yêu cầu tiêu chuẩn cao, việc tra catalogue càng cần thiết.

II. Trong mcb abb catalogue pdf có những thông tin gì?

Một file mcb abb catalogue pdf thường bao gồm nhiều nhóm thông tin: danh mục dòng sản phẩm, mã đặt hàng, thông số kỹ thuật, kích thước lắp đặt, phụ kiện đi kèm và hướng dẫn ứng dụng. Với người làm kỹ thuật hoặc đại lý thiết bị điện, đây là nguồn dữ liệu quan trọng để báo giá, tư vấn và chọn đúng mã.

Trong catalogue ABB được cung cấp, các dòng MCB được chia theo từng nhóm như S(U)200 series, S200 series, S800U series và S500 series. Mỗi nhóm lại có các mã con tương ứng với tiêu chuẩn, đặc tuyến và ứng dụng riêng. Đây là lý do người đọc cần nắm được cấu trúc catalogue trước khi tra mã, tránh nhầm giữa các dòng nhìn bên ngoài khá giống nhau.

1. Dòng sản phẩm, số cực và dòng định mức

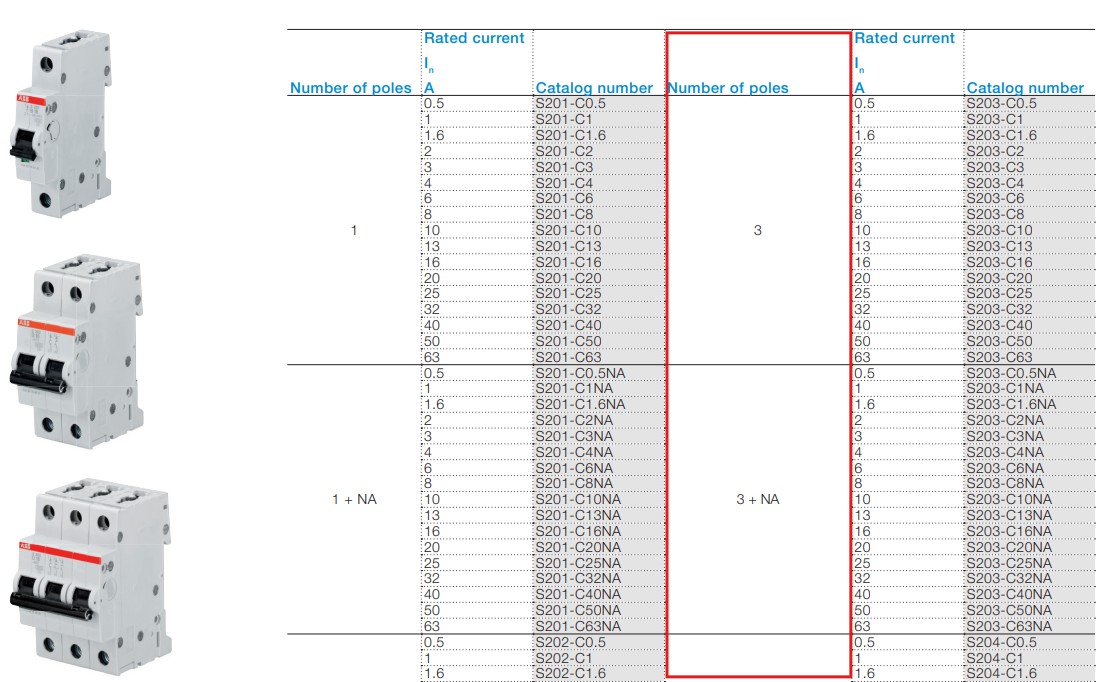

Thông tin đầu tiên cần đọc trong catalog mcb abb là dòng sản phẩm và số cực. MCB có thể có 1P, 2P, 3P hoặc 4P tùy theo hệ thống điện. Với tải một pha, thường gặp MCB 1P hoặc 2P. Với hệ thống ba pha, có thể dùng MCB 3P hoặc 4P tùy yêu cầu cắt dây trung tính.

Tiếp theo là dòng định mức, thường được ký hiệu là In. Đây là dòng điện mà thiết bị có thể mang tải trong điều kiện tiêu chuẩn. Tuy nhiên, dòng định mức không nên hiểu một cách máy móc. Khi chọn MCB cho tải thực tế, cần xét thêm dòng làm việc liên tục, dòng khởi động, tiết diện dây dẫn, nhiệt độ môi trường và cách đi dây trong tủ.

Ví dụ, nếu một nhánh cấp nguồn cho bộ nguồn 24VDC có dòng làm việc nhỏ, không nhất thiết chọn MCB quá lớn. Chọn quá lớn có thể khiến thiết bị không ngắt kịp khi có sự cố ở nhánh nhỏ. Ngược lại, với tải có dòng khởi động cao, chọn đặc tuyến không phù hợp có thể làm MCB nhảy khi máy vừa khởi động.

2. Đường cong tác động và khả năng cắt

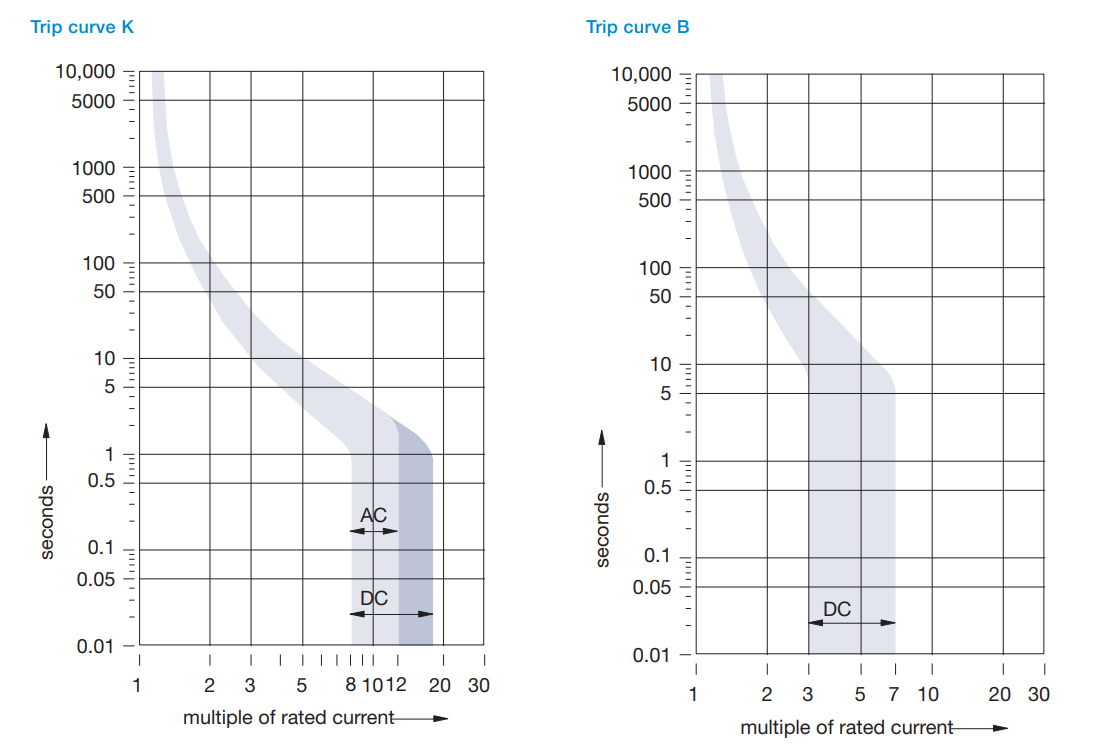

Một điểm quan trọng trong catalogue MCB là đường cong tác động, thường được gọi là trip curve. Các đặc tuyến phổ biến có thể bao gồm B, C, D, K, Z tùy dòng sản phẩm. Mỗi đặc tuyến phù hợp với một nhóm tải khác nhau. Tải thuần trở, tải chiếu sáng, tải cảm, biến áp nhỏ, động cơ hoặc mạch điện tử nhạy cảm có thể cần lựa chọn khác nhau.

Khả năng cắt ngắn mạch cũng là thông số không thể bỏ qua. Thông số này cho biết MCB có thể cắt được dòng ngắn mạch tối đa trong điều kiện tiêu chuẩn mà không gây nguy hiểm. Với tủ điện nhà xưởng hoặc khu vực gần nguồn cấp lớn, khả năng cắt cần được tính toán cẩn thận hơn so với các tủ điện nhỏ.

Nói đơn giản, chọn MCB không chỉ là chọn “bao nhiêu ampe”, mà còn là chọn đúng khả năng chịu sự cố. Đây là điểm nhiều người mới thường bỏ qua khi đọc mcb abb catalogue pdf.

III. Cách đọc catalog mcb abb để chọn đúng thiết bị

Để đọc catalogue hiệu quả, bạn có thể đi theo 5 bước cơ bản.

*Bước 1, xác định loại nguồn điện: AC hay DC, một pha hay ba pha, điện áp làm việc bao nhiêu. Với nguồn DC, cần đặc biệt lưu ý vì không phải MCB AC nào cũng dùng thay được cho DC.

*Bước 2, xác định tải cần bảo vệ. Tải là đèn, nguồn 24VDC, PLC, HMI, biến áp, động cơ hay cụm thiết bị trong máy? Mỗi loại tải có đặc điểm dòng điện khác nhau, nhất là thời điểm khởi động.

*Bước 3, chọn dòng định mức phù hợp với dòng làm việc và tiết diện dây dẫn. MCB phải bảo vệ được dây, không chỉ bảo vệ thiết bị cuối. Nếu dây nhỏ nhưng chọn MCB quá lớn, khi quá tải dây có thể nóng trước khi MCB tác động.

*Bước 4, chọn đặc tuyến tác động. Với tải thông thường, đặc tuyến C thường được dùng khá phổ biến trong nhiều tủ điện. Tuy nhiên, với tải nhạy hoặc tải có dòng khởi động đặc biệt, cần đối chiếu kỹ hơn trong catalogue.

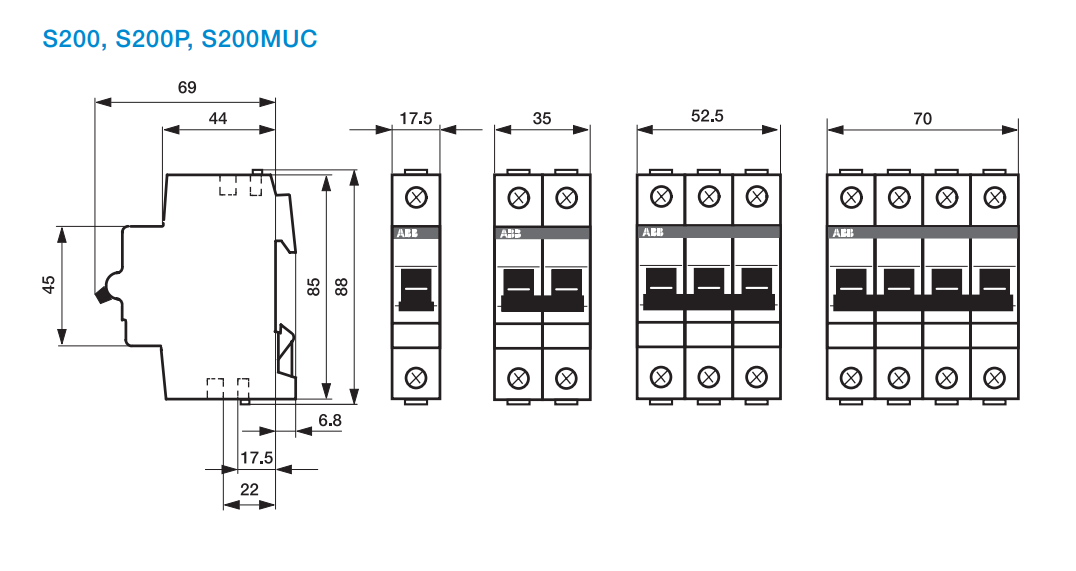

*Bước 5, kiểm tra kích thước, phụ kiện và mã đặt hàng. Một số hệ thống cần thêm tiếp điểm phụ, tiếp điểm báo lỗi, shunt trip, thanh cái busbar hoặc cơ cấu khóa. Nếu không kiểm tra trước, khi lắp tủ có thể phát sinh thiếu phụ kiện hoặc không tương thích.

IV. Lưu ý thực tế khi chọn MCB ABB cho tủ điện, máy móc, nhà xưởng

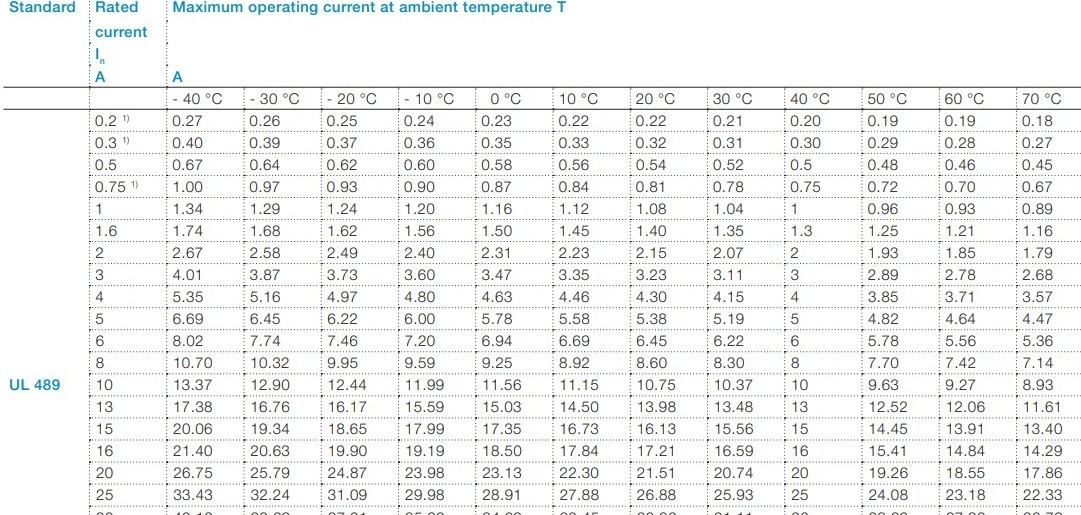

Trong môi trường công nghiệp, MCB thường làm việc trong tủ kín, nhiệt độ cao hơn môi trường bên ngoài. Vì vậy, khi chọn thiết bị đóng cắt ABB, cần quan tâm đến điều kiện lắp đặt thực tế. Nếu nhiều MCB đặt sát nhau, tải chạy liên tục và tủ ít thông gió, nên kiểm tra thêm hệ số suy giảm theo nhiệt độ nếu catalogue có cung cấp.

Một lỗi thường gặp là thay MCB cũ bằng một mã “gần giống” chỉ vì cùng số ampe. Ví dụ, cùng 10A nhưng khác đặc tuyến, khác khả năng cắt hoặc khác tiêu chuẩn thì hành vi bảo vệ có thể khác nhau. Với máy móc đang vận hành ổn định, khi thay thế nên ghi lại đầy đủ mã cũ, số cực, dòng định mức, đường cong tác động và ứng dụng của nhánh đó.

Với đại lý hoặc đơn vị dịch vụ kỹ thuật, việc nắm được cách đọc catalog mcb abb giúp tư vấn chuyên nghiệp hơn. Thay vì chỉ hỏi khách “lấy bao nhiêu ampe”, có thể hỏi thêm dùng cho tải gì, điện áp bao nhiêu, tủ dân dụng hay công nghiệp, cần phụ kiện báo trạng thái hay không. Cách tư vấn này giúp giảm rủi ro đổi trả và tăng niềm tin từ khách hàng.

V. Kết luận

MCB ABB catalogue pdf là tài liệu quan trọng cho kỹ thuật viên, chủ doanh nghiệp, nhà máy và đại lý khi cần tra cứu, chọn mã hoặc thay thế MCB ABB. Tuy nhiên, catalogue chỉ thực sự hữu ích khi người đọc hiểu được các thông số như số cực, dòng định mức, điện áp, đặc tuyến tác động, khả năng cắt và phụ kiện đi kèm.

Nếu bạn đang cần tư vấn chọn MCB, thiết bị đóng cắt hoặc giải pháp thiết bị điện – tự động hoá cho tủ điện, máy móc, dây chuyền sản xuất, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ đúng nhu cầu thực tế.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về MCB ABB Catalogue

1. MCB ABB catalogue PDF dùng để làm gì?

MCB ABB catalogue PDF dùng để tra cứu mã hàng, dòng định mức, số cực, đặc tuyến tác động, khả năng cắt và phụ kiện đi kèm của MCB ABB.

2. Khi chọn MCB ABB cần xem thông số nào?

Khi chọn MCB ABB, cần xem dòng định mức, điện áp làm việc, số cực, khả năng cắt ngắn mạch, đặc tuyến B/C/D/K/Z và tiêu chuẩn áp dụng.

3. Catalog MCB ABB có giúp chọn đúng mã thay thế không?

Có. Catalog MCB ABB giúp đối chiếu mã cũ, dòng sản phẩm, thông số kỹ thuật và phụ kiện để chọn đúng mã thay thế cho tủ điện hoặc máy móc.

4. MCB ABB dùng trong tủ điện công nghiệp được không?

Có. MCB ABB được sử dụng trong nhiều tủ điện công nghiệp để bảo vệ nhánh nguồn điều khiển, nguồn phụ trợ, PLC, HMI, bộ nguồn 24VDC và các tải nhỏ.
