Contactor Hitachi: Kinh nghiệm chọn đúng cho tủ điện
Trong tủ điện công nghiệp, contactor là thiết bị đóng cắt rất quen thuộc, thường dùng để điều khiển động cơ, bơm, quạt, băng tải hoặc các phụ tải điện khác. Với những người đang tìm hiểu contactor Hitachi, nhu cầu thường không chỉ dừng lại ở việc biết thiết bị này là gì, mà còn muốn chọn đúng loại cho hệ thống thực tế.
Chọn contactor tưởng đơn giản nhưng nếu sai dòng định mức, sai điện áp cuộn hút hoặc thiếu tiếp điểm phụ, tủ điện có thể phát sinh nhiều lỗi như contactor không hút, kêu rè, nóng tiếp điểm hoặc động cơ không chạy ổn định. Bài viết này sẽ giúp kỹ thuật viên, chủ xưởng, nhà máy và đơn vị chế tạo máy hiểu rõ khi nào nên dùng contactor, cần kiểm tra thông số nào và lắp đặt ra sao để hệ thống vận hành bền hơn.
I. Khi nào nên sử dụng contactor Hitachi?
1. Khi cần đóng cắt động cơ từ xa
Contactor Hitachi thường được sử dụng trong các mạch cần đóng cắt động cơ bằng tín hiệu điều khiển. Thay vì đóng ngắt trực tiếp bằng công tắc cơ, người vận hành có thể điều khiển qua nút nhấn Start, Stop, công tắc xoay, timer, cảm biến hoặc PLC.

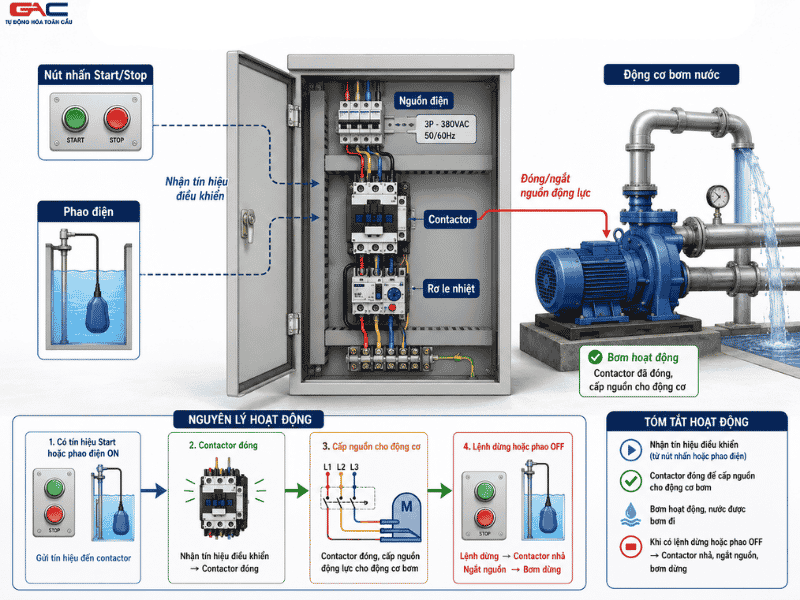

Ví dụ trong tủ điều khiển bơm nước, contactor sẽ nhận tín hiệu từ nút nhấn hoặc phao điện để cấp nguồn cho động cơ bơm hoạt động. Khi có lệnh dừng, contactor nhả ra và ngắt nguồn cấp cho động cơ. Cách điều khiển này giúp việc vận hành thuận tiện hơn, đồng thời dễ tích hợp thêm các chức năng bảo vệ và tự động hóa.
2. Khi cần điều khiển tải bằng nút nhấn, cảm biến hoặc PLC
Trong các hệ thống tự động hóa, contactor công nghiệp thường đóng vai trò là thiết bị trung gian giữa mạch điều khiển và mạch động lực. PLC, cảm biến hoặc relay điều khiển chỉ cần xuất tín hiệu phù hợp để điều khiển cuộn hút contactor. Khi cuộn hút có điện, contactor đóng tiếp điểm chính để cấp nguồn cho tải.
Cách thiết kế này rất phổ biến trong tủ điện điều khiển băng tải, máy đóng gói, máy trộn, quạt hút, máy nén khí hoặc các cụm máy trong dây chuyền sản xuất. Nhờ contactor, hệ thống có thể điều khiển tải công suất lớn bằng tín hiệu điều khiển nhỏ hơn, an toàn và linh hoạt hơn.
3. Khi cần kết hợp bảo vệ quá tải bằng rơ le nhiệt

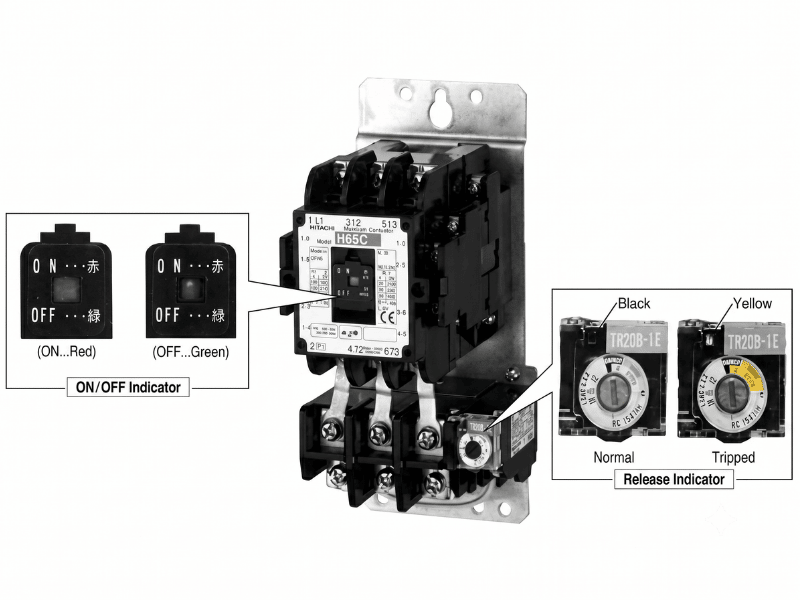

Một ứng dụng quan trọng của khởi động từ Hitachi là kết hợp với rơ le nhiệt để bảo vệ động cơ. Khi động cơ làm việc quá tải trong thời gian nhất định, rơ le nhiệt sẽ tác động, làm ngắt mạch điều khiển cuộn hút. Khi đó, contactor nhả ra và ngừng cấp nguồn cho động cơ.
Trong thực tế nhà xưởng, các lỗi như kẹt cơ khí, tải nặng bất thường, mất pha hoặc vận hành sai chế độ có thể làm động cơ tăng dòng. Nếu không có phương án bảo vệ phù hợp, động cơ dễ nóng, giảm tuổi thọ hoặc hư hỏng. Vì vậy, với các tủ điện điều khiển động cơ, contactor thường được sử dụng cùng aptomat, cầu chì và rơ le nhiệt để tăng độ an toàn.
II. Những thông số cần kiểm tra trước khi chọn contactor
1. Dòng định mức và công suất tải

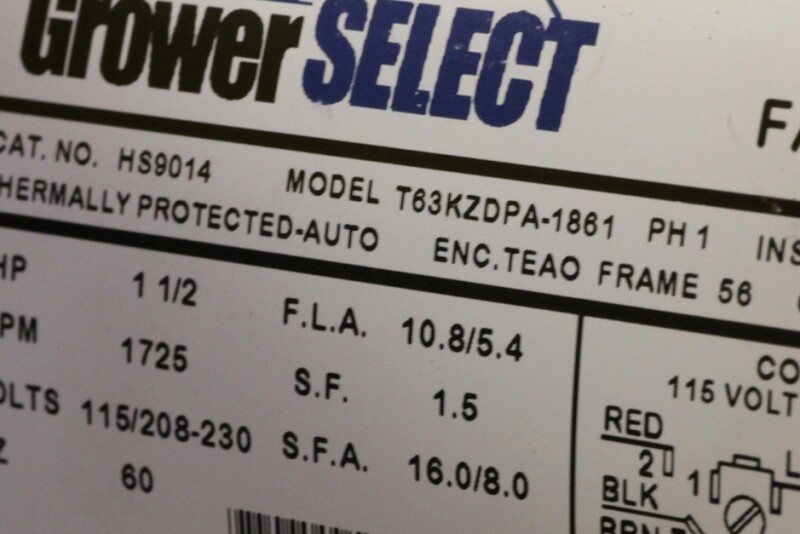

Khi chọn contactor Hitachi, thông số đầu tiên cần xem là dòng định mức và công suất tải. Không nên chỉ nhìn vào kích thước thiết bị hoặc chọn theo cảm tính. Với động cơ, cần kiểm tra công suất, điện áp sử dụng, dòng làm việc và đặc tính tải.
Ví dụ, một động cơ dùng cho băng tải nhẹ sẽ khác với động cơ dùng cho máy nghiền, máy trộn hoặc tải có quán tính lớn. Dù cùng công suất, điều kiện khởi động và tần suất đóng cắt có thể khác nhau. Nếu chọn contactor quá sát tải hoặc không phù hợp với điều kiện vận hành, tiếp điểm có thể nhanh nóng, mòn hoặc cháy sau một thời gian sử dụng.
2. Điện áp cuộn hút
Điện áp cuộn hút là thông số rất dễ bị nhầm khi mua thiết bị đóng cắt. Trong tủ điện, cuộn hút contactor có thể dùng nhiều mức điện áp điều khiển khác nhau tùy theo thiết kế, chẳng hạn 220VAC, 110VAC, 24VDC hoặc các mức khác tùy model.
Nếu chọn sai điện áp cuộn hút, contactor có thể không hút, hút yếu, phát tiếng kêu lớn hoặc hư cuộn hút. Vì vậy, trước khi thay thế hoặc mua mới contactor, kỹ thuật viên nên kiểm tra kỹ sơ đồ tủ điện, điện áp mạch điều khiển và thông số ghi trên thiết bị cũ nếu có.
3. Số cực và loại tiếp điểm
Số cực của contactor cần phù hợp với loại tải và sơ đồ đấu nối. Với động cơ 3 pha, contactor 3 cực thường được sử dụng để đóng cắt ba pha nguồn. Ngoài tiếp điểm chính, nhiều mạch điều khiển còn cần tiếp điểm phụ thường mở hoặc thường đóng để làm mạch tự giữ, liên động hoặc báo trạng thái.
Ví dụ, trong mạch điều khiển động cơ chạy thuận nghịch, tiếp điểm phụ thường được dùng để khóa chéo, tránh trường hợp hai contactor đóng cùng lúc. Nếu không tính trước số lượng tiếp điểm phụ cần dùng, quá trình lắp đặt có thể phát sinh thêm phụ kiện, làm mất thời gian và khó tối ưu bố cục tủ điện.
4. Điều kiện làm việc trong tủ điện
Ngoài thông số điện, môi trường làm việc cũng ảnh hưởng lớn đến độ bền của contactor. Tủ điện đặt trong nhà xưởng nhiều bụi, độ ẩm cao, rung động mạnh hoặc nhiệt độ cao cần được thiết kế thông thoáng và lắp đặt chắc chắn.
Với các hệ thống đóng cắt liên tục, nên chú ý đến tần suất vận hành và khả năng chịu tải của thiết bị. Một contactor dùng cho tải đóng cắt thỉnh thoảng sẽ khác với contactor phải đóng ngắt nhiều lần trong ngày. Việc chọn đúng theo điều kiện làm việc giúp hạn chế lỗi phát nhiệt, kẹt cơ cấu hoặc giảm tuổi thọ tiếp điểm.
III. Chọn contactor theo từng ứng dụng phổ biến

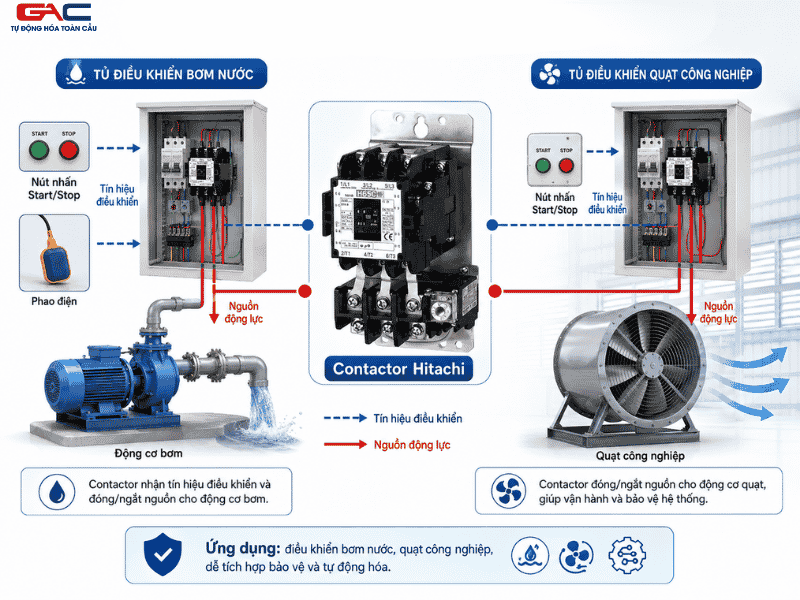

1. Cho bơm nước và quạt công nghiệp
Với bơm nước và quạt công nghiệp, contactor thường được dùng trong các tủ điều khiển chạy/dừng tự động hoặc bán tự động. Hệ thống có thể nhận tín hiệu từ phao điện, cảm biến áp suất, công tắc mức nước hoặc nút nhấn tại tủ.
Khi chọn contactor cho nhóm ứng dụng này, cần quan tâm đến công suất động cơ, dòng làm việc và điều kiện khởi động. Với bơm hoặc quạt có công suất lớn, nên kiểm tra kỹ phương án khởi động, bảo vệ quá tải và bố trí thiết bị trong tủ để đảm bảo tản nhiệt tốt.

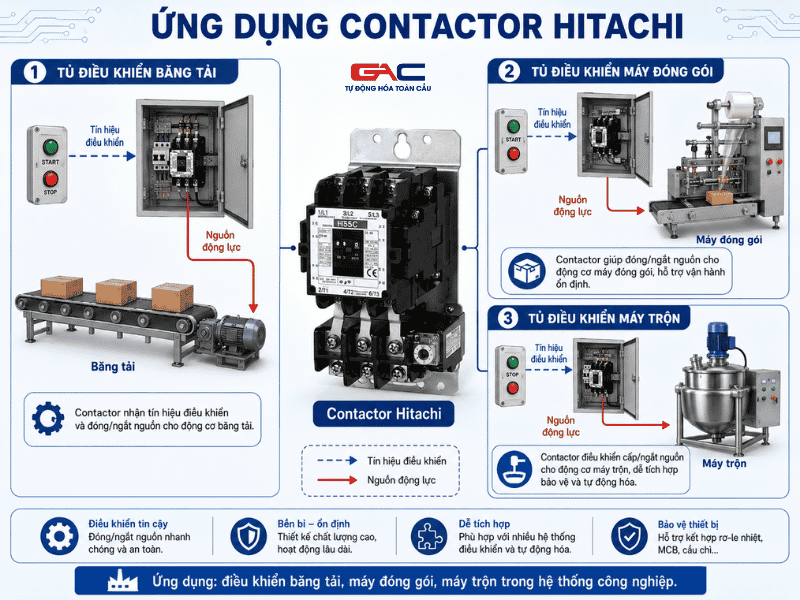

2. Cho băng tải, máy đóng gói, máy trộn
Trong dây chuyền sản xuất, contactor Hitachi có thể được dùng để điều khiển động cơ băng tải, máy đóng gói, máy trộn hoặc các cụm truyền động phụ. Đây là nhóm ứng dụng thường yêu cầu tính ổn định cao vì thiết bị có thể hoạt động liên tục trong nhiều giờ.
Với băng tải hoặc máy trộn, cần chú ý đặc tính tải khi khởi động. Nếu tải nặng, kẹt cơ hoặc thường xuyên dừng khởi động liên tục, contactor và rơ le nhiệt cần được chọn phù hợp. Trong một số trường hợp cần điều chỉnh tốc độ động cơ, biến tần có thể được sử dụng kết hợp hoặc thay thế tùy theo yêu cầu điều khiển.

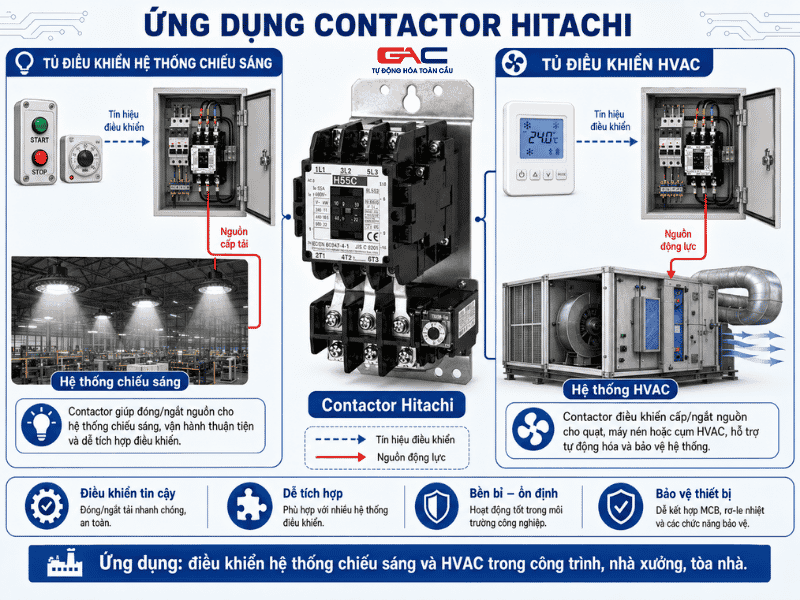

3. Cho hệ thống chiếu sáng, HVAC hoặc tải phụ trợ
Ngoài động cơ, contactor còn được dùng trong hệ thống chiếu sáng công suất lớn, quạt thông gió, HVAC hoặc các tải phụ trợ trong công trình và nhà xưởng. Với các hệ thống này, contactor giúp đóng cắt nhiều tải cùng lúc thông qua timer, cảm biến hoặc bộ điều khiển trung tâm.
Ví dụ, trong một nhà xưởng lớn, hệ thống chiếu sáng có thể được chia thành nhiều khu vực và điều khiển theo thời gian làm việc. Contactor giúp đóng cắt từng nhóm đèn, giảm thao tác thủ công và thuận tiện hơn trong quản lý vận hành.
IV. Lưu ý khi lắp đặt contactor để hệ thống chạy ổn định
1. Đấu đúng sơ đồ mạch động lực và mạch điều khiển
Khi lắp contactor vào tủ điện điều khiển, cần phân biệt rõ mạch động lực và mạch điều khiển. Mạch động lực là phần cấp nguồn cho tải, còn mạch điều khiển là phần cấp điện cho cuộn hút và các tín hiệu điều khiển.
Đấu sai mạch có thể khiến contactor không hoạt động, động cơ không chạy hoặc gây chập cháy thiết bị. Với các mạch có liên động, tự giữ, dừng khẩn cấp hoặc rơ le nhiệt, nên kiểm tra sơ đồ kỹ trước khi cấp điện chạy thử.

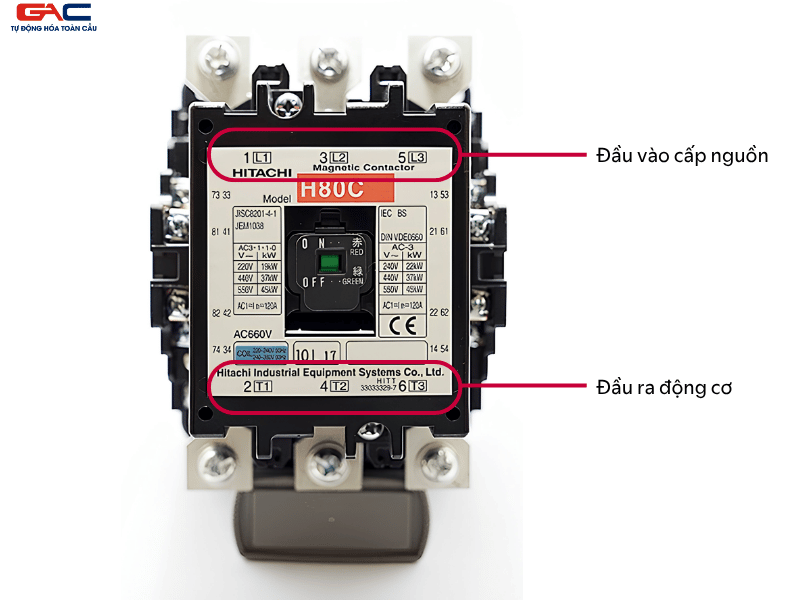

2. Siết chặt đầu cos, chọn dây đúng tiết diện
Một lỗi thực tế khá phổ biến trong tủ điện là đầu cos siết chưa chặt hoặc dây dẫn chọn chưa phù hợp với dòng tải. Khi dòng điện chạy qua, vị trí tiếp xúc kém có thể phát nhiệt, làm đen đầu dây, nóng terminal hoặc gây hư tiếp điểm.
Do đó, khi lắp đặt contactor Hitachi, kỹ thuật viên cần chọn dây đúng tiết diện, bấm cos chắc chắn và siết lực phù hợp. Sau một thời gian vận hành, đặc biệt với tủ điện tải lớn, nên kiểm tra lại các điểm đấu nối để phát hiện sớm dấu hiệu lỏng, nóng hoặc oxy hóa.
3. Kết hợp aptomat, cầu chì, rơ le nhiệt đúng cách
Contactor có nhiệm vụ đóng cắt, nhưng không thể thay thế hoàn toàn các thiết bị bảo vệ. Trong tủ điện, contactor thường cần kết hợp với aptomat hoặc cầu chì để bảo vệ ngắn mạch, rơ le nhiệt để bảo vệ quá tải cho động cơ.
Nếu chỉ dùng contactor mà thiếu thiết bị bảo vệ phù hợp, khi xảy ra sự cố, hệ thống có thể không ngắt kịp thời. Ngược lại, nếu chọn bảo vệ sai thông số, tủ điện có thể nhảy lỗi liên tục hoặc không bảo vệ hiệu quả. Vì vậy, việc phối hợp thiết bị cần dựa trên tải thực tế và yêu cầu vận hành của từng hệ thống.
V. Địa điểm mua contactor Hitachi và thiết bị đóng cắt uy tín?
Khi mua contactor, người dùng nên ưu tiên đơn vị cung cấp có hiểu biết về tủ điện và thiết bị điện tự động hóa, không chỉ bán theo mã hàng. Với kỹ thuật viên, nhà máy hoặc đơn vị chế tạo máy, việc được tư vấn đúng ngay từ đầu sẽ giúp giảm rủi ro chọn sai thiết bị, sai điện áp cuộn hút hoặc thiếu phụ kiện cần thiết.

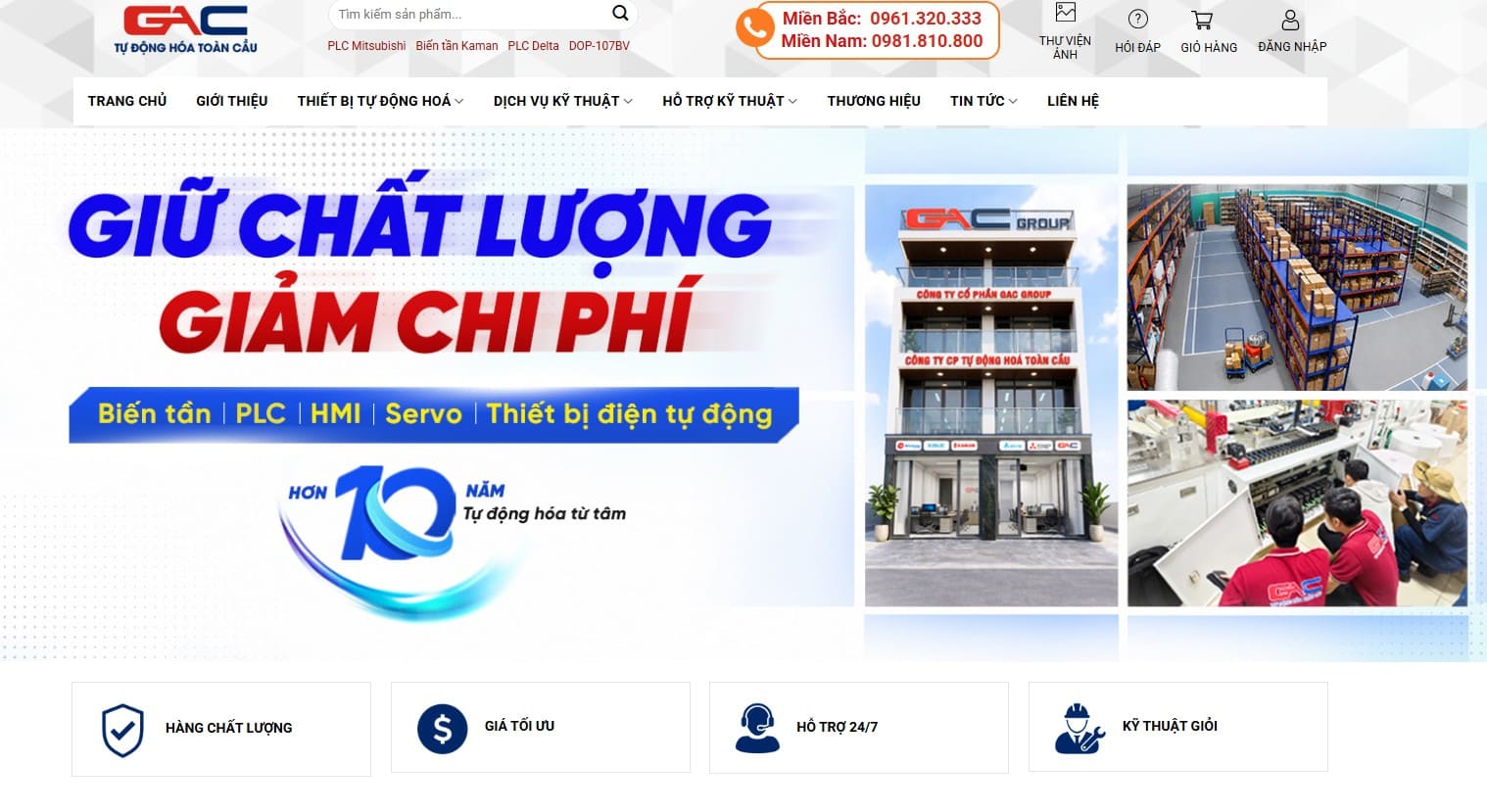

Tự động hoá Toàn Cầu cung cấp thiết bị điện – tự động hóa phục vụ cho tủ điện, máy móc và dây chuyền sản xuất. Bên cạnh thiết bị đóng cắt, doanh nghiệp còn phân phối biến tần, PLC, HMI, servo, động cơ bước và nhiều giải pháp tự động hóa khác.
Với định hướng tư vấn thực tế, dễ hiểu và bám sát nhu cầu sử dụng, Tự động hoá Toàn Cầu có thể hỗ trợ khách hàng lựa chọn thiết bị phù hợp theo tải, ứng dụng và điều kiện vận hành. Nếu bạn đang cần tìm contactor, khởi động từ, thiết bị đóng cắt hoặc phương án thiết bị cho tủ điện, có thể liên hệ để được tư vấn chi tiết hơn.
VI. Kết luận
Contactor Hitachi là thiết bị quan trọng trong nhiều hệ thống tủ điện điều khiển, đặc biệt ở các ứng dụng đóng cắt động cơ, bơm, quạt, băng tải và tải công nghiệp. Để hệ thống vận hành ổn định, người dùng cần chọn đúng dòng định mức, đúng điện áp cuộn hút, đúng số cực, đúng tiếp điểm phụ và lắp đặt theo sơ đồ phù hợp.
Nếu bạn cần tư vấn contactor, thiết bị đóng cắt hoặc giải pháp thiết bị điện tự động hóa cho nhà xưởng, tủ điện và máy móc sản xuất, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ lựa chọn phương án phù hợp.
- Hotline Zalo miền Bắc: 0961.320.333
- Hotline Zalo miền Nam: 0981.810.800
- Website: tudonghoatoancau.com
- Facebook: Tự động hóa Toàn Cầu
Câu hỏi thường gặp về contactor Hitachi
- Contactor Hitachi là gì?
Contactor Hitachi là thiết bị đóng cắt điện dùng để điều khiển cấp/ngắt nguồn cho động cơ, bơm, quạt, băng tải và các tải công nghiệp trong tủ điện. - Contactor Hitachi dùng để làm gì?
Contactor Hitachi dùng để đóng cắt tải từ xa thông qua nút nhấn, cảm biến, timer, relay hoặc PLC, giúp hệ thống vận hành an toàn và tự động hơn. - Khi chọn contactor Hitachi cần chú ý gì?
Cần chú ý dòng định mức, công suất tải, điện áp cuộn hút, số cực, tiếp điểm phụ và điều kiện làm việc thực tế trong tủ điện. - Contactor Hitachi có dùng với rơ le nhiệt được không?
Có. Contactor Hitachi thường được kết hợp với rơ le nhiệt để bảo vệ động cơ khi quá tải, giúp hạn chế nóng motor và giảm nguy cơ hư hỏng. - Mua contactor Hitachi ở đâu uy tín?
Bạn nên chọn đơn vị cung cấp thiết bị điện tự động hóa có kinh nghiệm tư vấn tủ điện, hỗ trợ chọn đúng mã, đúng tải và đúng nhu cầu sử dụng.
