Contactor TECO là gì? Cấu tạo, ứng dụng, cách chọn

Trong tủ điện điều khiển động cơ, máy bơm, quạt hút hay băng tải, contactor là thiết bị đóng cắt gần như không thể thiếu. Với thương hiệu TECO, nhiều kỹ thuật viên và đơn vị lắp tủ thường quan tâm: contactor TECO là gì, dùng trong những ứng dụng nào và chọn sao cho đúng với tải thực tế?

Bài viết này sẽ giúp bạn hiểu rõ vai trò của contactor TECO, nguyên lý hoạt động cơ bản, các ứng dụng thường gặp trong nhà xưởng và những lưu ý quan trọng khi lựa chọn thiết bị cho tủ điện.

Danh mục dự án

I. Tổng quan về contactor TECO

TECO là thương hiệu có nền tảng lâu năm trong lĩnh vực điện cơ, động cơ điện và thiết bị công nghiệp. Tại Việt Nam, các thiết bị điện TECO được ứng dụng trong nhiều hệ thống tủ điện, máy móc, nhà xưởng và dây chuyền sản xuất. Với định hướng phục vụ môi trường công nghiệp, TECO được nhiều kỹ thuật viên, đơn vị lắp tủ và nhà máy quan tâm nhờ tính ứng dụng thực tế, khả năng tích hợp vào nhiều hệ thống và sự đa dạng trong lựa chọn thiết bị.

Một trong những ưu điểm của thiết bị điện TECO là phù hợp với nhiều nhu cầu sử dụng trong tủ điện công nghiệp, từ đóng cắt tải, điều khiển động cơ đến phối hợp với các thiết bị bảo vệ như rơ le nhiệt, aptomat hoặc hệ thống điều khiển tự động.

1. Contactor TECO là gì?

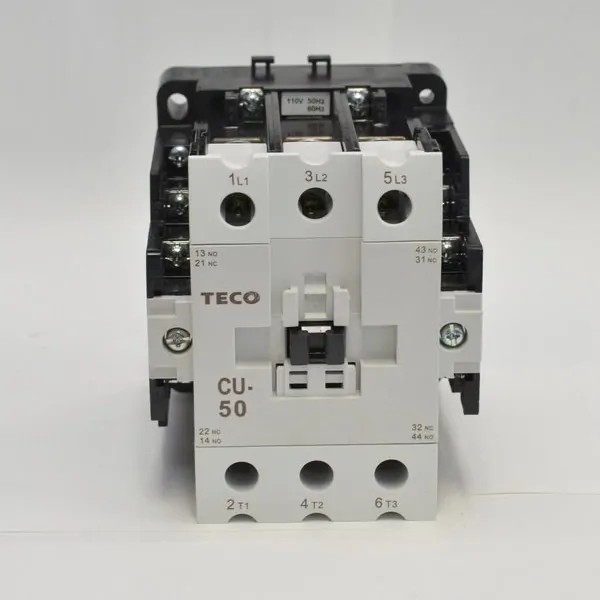

Contactor TECO là thiết bị đóng cắt điện từ dùng để điều khiển việc cấp hoặc ngắt nguồn cho tải điện. Tải ở đây có thể là động cơ 3 pha, máy bơm, quạt công nghiệp, máy nén khí, băng tải hoặc các thiết bị điện trong dây chuyền sản xuất.

Khác với công tắc cơ thông thường, contactor không yêu cầu người dùng đóng cắt trực tiếp dòng tải lớn bằng tay. Thay vào đó, người vận hành chỉ cần nhấn nút Start, Stop hoặc dùng tín hiệu từ PLC, timer, cảm biến để điều khiển cuộn hút của contactor. Khi cuộn hút có điện, tiếp điểm chính đóng lại và cấp nguồn cho tải hoạt động.

Trong tủ điện công nghiệp, contactor TECO thường được kết hợp với rơ le nhiệt, aptomat, nút nhấn, đèn báo, timer hoặc PLC để tạo thành một mạch điều khiển hoàn chỉnh. Đây là lý do thiết bị này được sử dụng nhiều trong các hệ thống cần đóng cắt lặp lại, vận hành ổn định và dễ bảo trì.

2. Vai trò của contactor trong tủ điện

Vai trò quan trọng nhất của contactor là đóng cắt nguồn điện cho thiết bị tải. Ví dụ, trong tủ điều khiển máy bơm nước 3 pha, contactor sẽ nhận tín hiệu từ nút nhấn hoặc bộ điều khiển mức nước. Khi có lệnh chạy, contactor đóng tiếp điểm chính để cấp nguồn cho động cơ bơm.

Ngoài chức năng đóng cắt, contactor còn giúp tách biệt mạch điều khiển và mạch động lực. Mạch điều khiển thường có dòng nhỏ, điện áp điều khiển có thể là 220VAC, 24VDC hoặc một mức điện áp khác tùy thiết kế. Trong khi đó, mạch động lực cấp nguồn trực tiếp cho động cơ với dòng điện lớn hơn nhiều.

Nhờ cách bố trí này, người vận hành không phải thao tác trực tiếp với dòng tải lớn, giúp tăng độ an toàn và thuận tiện trong quá trình sử dụng.

II. Cấu tạo và nguyên lý hoạt động của contactor TECO

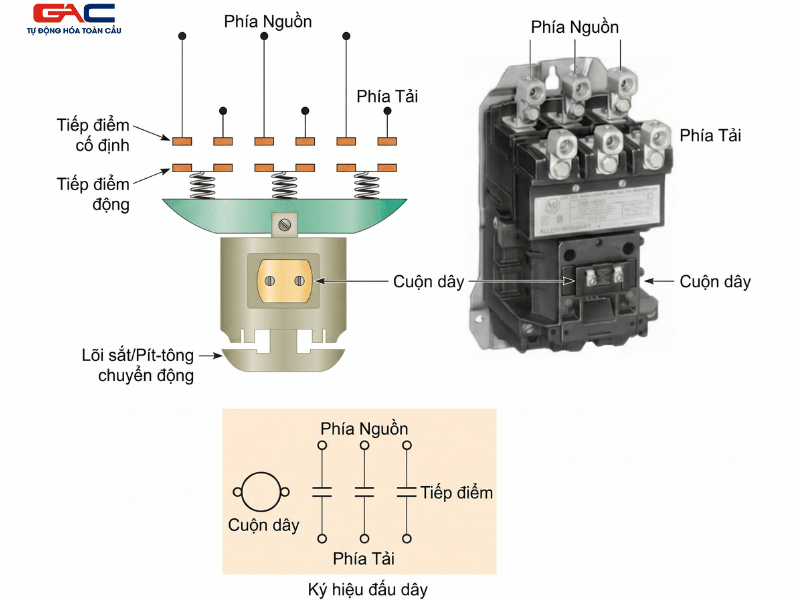

1. Các bộ phận chính của contactor

Một contactor TECO cơ bản thường gồm ba nhóm bộ phận chính: cuộn hút, hệ thống tiếp điểm và cơ cấu cơ khí.

Cuộn hút là bộ phận tạo ra lực điện từ khi được cấp điện. Khi cuộn hút hoạt động, lõi từ sẽ hút phần ứng, làm thay đổi trạng thái của các tiếp điểm. Đây là phần quyết định contactor đóng hay nhả.

Hệ thống tiếp điểm gồm tiếp điểm chính và tiếp điểm phụ. Tiếp điểm chính dùng để đóng cắt mạch động lực cấp nguồn cho tải. Tiếp điểm phụ thường dùng trong mạch điều khiển, ví dụ như mạch tự giữ, đèn báo trạng thái hoặc gửi tín hiệu phản hồi về PLC.

Cơ cấu cơ khí gồm lò xo, lõi từ, phần ứng và vỏ bảo vệ. Khi cuộn hút mất điện, lò xo sẽ kéo cơ cấu trở về trạng thái ban đầu, làm tiếp điểm chính mở ra và ngắt nguồn tải.

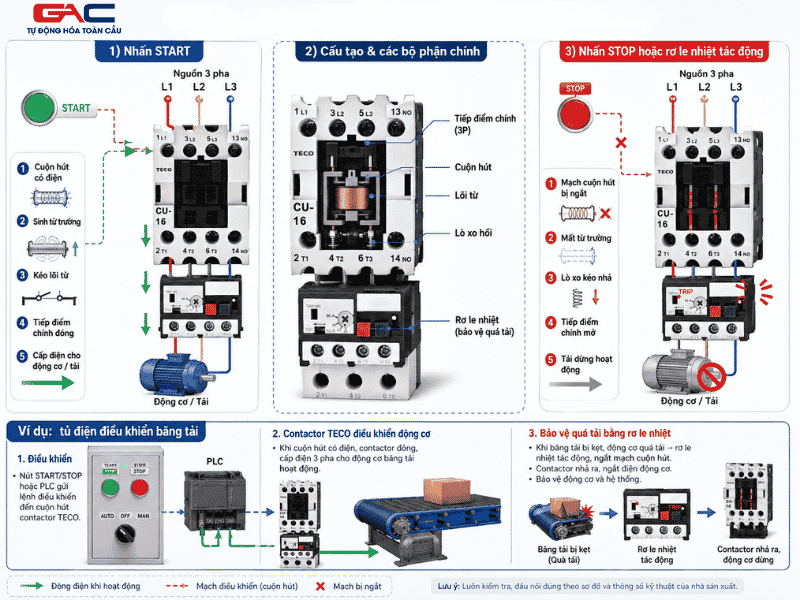

2. Nguyên lý đóng cắt mạch điện

Nguyên lý hoạt động của contactor TECO khá dễ hiểu. Khi người vận hành nhấn nút Start, điện áp điều khiển được cấp vào cuộn hút. Cuộn hút sinh ra từ trường, kéo lõi từ chuyển động và làm tiếp điểm chính đóng lại. Lúc này, nguồn điện được cấp đến động cơ hoặc thiết bị tải.

Khi người vận hành nhấn nút Stop, hoặc khi rơ le nhiệt tác động do quá tải, mạch cấp điện cho cuộn hút bị ngắt. Cuộn hút mất từ trường, lò xo kéo cơ cấu nhả ra, tiếp điểm chính mở và tải dừng hoạt động.

Ví dụ trong một tủ điện điều khiển băng tải, contactor có thể nhận lệnh chạy từ nút nhấn hoặc PLC. Nếu băng tải bị kẹt làm động cơ quá tải, rơ le nhiệt sẽ tác động để ngắt mạch điều khiển, contactor nhả ra và bảo vệ động cơ khỏi hư hỏng nặng hơn.

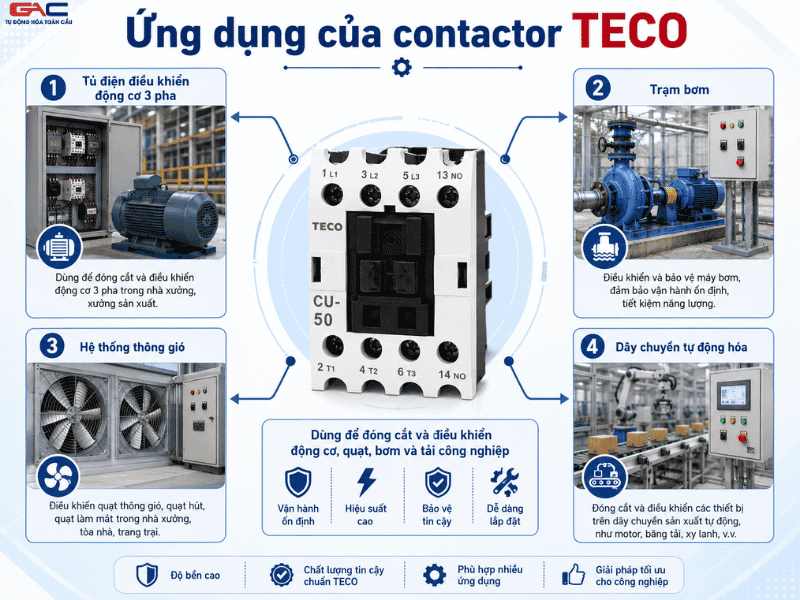

III. Ứng dụng thực tế của contactor TECO trong công nghiệp

Contactor TECO có thể được ứng dụng trong nhiều hệ thống điện công nghiệp và dân dụng quy mô lớn. Phổ biến nhất là các tủ điện điều khiển động cơ 3 pha trong nhà xưởng, xưởng sản xuất, trạm bơm, hệ thống thông gió và dây chuyền tự động hóa.

Trong hệ thống bơm nước, contactor dùng để đóng cắt động cơ bơm theo tín hiệu từ phao điện, cảm biến áp suất hoặc bộ điều khiển. Trong hệ thống quạt hút, contactor giúp điều khiển quạt chạy theo timer, cảm biến nhiệt độ hoặc tín hiệu từ tủ điều khiển trung tâm.

Với các máy móc sản xuất như máy trộn, máy nghiền, máy đóng gói, băng tải, contactor thường là phần tử trung gian giữa mạch điều khiển và mạch động lực. Người kỹ thuật chỉ cần kiểm tra trạng thái cuộn hút, tiếp điểm và rơ le nhiệt là có thể xác định khá nhanh nguyên nhân máy không chạy do mất lệnh điều khiển hay do lỗi phần động lực.

Ngoài ra, contactor cho tủ điện còn được sử dụng trong các mạch đảo chiều động cơ, mạch sao tam giác, mạch điều khiển nhiều cấp tải hoặc mạch đóng cắt tụ bù. Tuy nhiên, với từng ứng dụng cụ thể, cần chọn đúng loại contactor, phụ kiện đi kèm và sơ đồ đấu nối phù hợp.

IV. Kinh nghiệm chọn contactor TECO phù hợp

Khi chọn contactor TECO, không nên chỉ nhìn vào kích thước hoặc giá bán. Yếu tố quan trọng đầu tiên là dòng định mức và công suất tải. Nếu contactor dùng cho động cơ, cần chọn theo công suất động cơ, điện áp làm việc và chế độ vận hành thực tế.

Ví dụ, cùng là động cơ 3 pha nhưng tải bơm nước, quạt hút, băng tải hay máy nén khí có đặc tính khởi động khác nhau. Những tải khởi động nặng hoặc đóng cắt thường xuyên cần được tính toán kỹ hơn để tránh tình trạng contactor nhanh mòn tiếp điểm, nóng bất thường hoặc phát sinh lỗi sau một thời gian ngắn vận hành.

Yếu tố thứ hai là điện áp cuộn hút. Đây là điểm rất dễ nhầm khi thay thế thiết bị. Có tủ dùng cuộn hút 220VAC, có tủ dùng 24VDC hoặc 110VAC tùy thiết kế. Nếu chọn sai điện áp cuộn hút, contactor có thể không hút, hút yếu hoặc cháy cuộn hút.

Yếu tố thứ ba là số lượng tiếp điểm phụ cần dùng. Nếu mạch điều khiển cần tự giữ, báo trạng thái hoặc liên động với thiết bị khác, người kỹ thuật cần kiểm tra contactor có sẵn tiếp điểm phụ hay phải lắp thêm phụ kiện.

V. Lưu ý khi lắp đặt và sử dụng contactor TECO

Khi lắp đặt contactor TECO, cần siết chặt đầu dây, chọn tiết diện dây phù hợp và đảm bảo tủ điện thông thoáng. Đầu cos lỏng hoặc dây đấu không chắc có thể gây phát nhiệt, cháy xém đầu cực và làm giảm tuổi thọ thiết bị.

Trong quá trình vận hành, nếu contactor phát tiếng kêu rè bất thường, hút nhả liên tục hoặc nóng quá mức, cần kiểm tra ngay điện áp cuộn hút, tiếp điểm, tải động cơ và mạch điều khiển. Không nên cố cho hệ thống chạy khi contactor đã có dấu hiệu cháy xém hoặc tiếp điểm đóng cắt không ổn định.

Một lỗi thường gặp trong thực tế là thay contactor theo “mã gần giống” mà không đối chiếu kỹ thông số. Điều này có thể khiến thiết bị lắp vừa về mặt cơ khí nhưng không phù hợp về dòng tải, điện áp cuộn hút hoặc tiếp điểm phụ. Vì vậy, trước khi thay thế, nên chụp rõ tem thông số, sơ đồ đấu dây và tình trạng tủ điện để được tư vấn chính xác hơn.

VI. Kết Luận

Contactor TECO là thiết bị đóng cắt quan trọng trong tủ điện, đặc biệt ở các hệ thống điều khiển động cơ, máy bơm, quạt, băng tải và dây chuyền sản xuất. Để sử dụng hiệu quả, người dùng cần hiểu đúng nguyên lý hoạt động, chọn đúng dòng định mức, điện áp cuộn hút và kiểm tra kỹ điều kiện lắp đặt thực tế.

Nếu bạn cần tư vấn thiết bị đóng cắt TECO hoặc các giải pháp thiết bị điện – tự động hóa cho tủ điện, máy móc, nhà xưởng, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ lựa chọn sản phẩm phù hợp với nhu cầu sử dụng thực tế.

Hotline Zalo miền Bắc: 0961.320.333
Hotline Zalo miền Nam: 0981.810.800
Website: tudonghoatoancau.com
Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về contactor TECO:

Contactor TECO là gì?
Contactor TECO là thiết bị đóng cắt điện từ, dùng để điều khiển việc cấp hoặc ngắt nguồn cho động cơ, máy bơm, quạt, băng tải và các tải điện trong tủ điện.
Contactor TECO dùng để làm gì?
Contactor TECO dùng để đóng cắt mạch điện có tải, thường ứng dụng trong tủ điều khiển động cơ, hệ thống bơm nước, quạt công nghiệp, máy nén khí và dây chuyền sản xuất.
Khi chọn contactor TECO cần lưu ý gì?
Khi chọn contactor TECO, cần kiểm tra dòng định mức, công suất tải, điện áp cuộn hút, số tiếp điểm phụ và điều kiện vận hành thực tế của hệ thống.
Contactor TECO có dùng cho động cơ 3 pha được không?
Có. Contactor TECO thường được dùng để đóng cắt động cơ 3 pha trong tủ điện công nghiệp, nhưng cần chọn đúng công suất và dòng tải phù hợp với động cơ.
