Contactor Omron là gì? Cách chọn đúng cho tủ điện

Trong hệ thống điện công nghiệp, thiết bị đóng cắt giữ vai trò rất quan trọng để điều khiển động cơ, bơm, quạt, máy nén khí, băng tải hoặc các cụm tải trong dây chuyền sản xuất. Trong đó, contactor là một trong những thiết bị xuất hiện rất nhiều trong tủ điện điều khiển và tủ động lực.

Khi tìm hiểu về contactor Omron, nhiều người thường quan tâm đến các câu hỏi như: thiết bị này dùng để làm gì, hoạt động ra sao, chọn loại nào phù hợp và cần lưu ý gì khi lắp đặt. Bài viết này sẽ giải thích theo hướng dễ hiểu, thực tế, phù hợp với kỹ thuật viên, chủ xưởng, nhà máy và đơn vị chế tạo máy đang cần tìm hiểu thiết bị đóng cắt cho hệ thống của mình.

I. Tổng quan về contactor Omron

1. Giới thiệu về thiết bị điện Omron

Omron là thương hiệu thiết bị điện – tự động hóa đến từ Nhật Bản, được biết đến rộng rãi trong các hệ thống điều khiển công nghiệp, tủ điện, dây chuyền sản xuất và máy móc tự động. Các sản phẩm của Omron thường xuất hiện trong nhiều hạng mục như relay, timer, bộ điều khiển nhiệt độ, cảm biến, công tắc hành trình, bộ nguồn, PLC và các thiết bị đóng cắt – điều khiển khác.

Điểm mạnh của thiết bị điện Omron nằm ở độ ổn định, thiết kế gọn, dễ tích hợp và phù hợp với nhiều ứng dụng điều khiển trong nhà máy. Với kỹ thuật viên, Omron là thương hiệu khá quen thuộc khi lắp đặt tủ điện điều khiển, đặc biệt trong các mạch cần độ tin cậy cao, tín hiệu rõ ràng và khả năng vận hành bền bỉ.

2. Contactor là gì?

Contactor là thiết bị đóng cắt điện bằng điện từ, thường dùng để điều khiển việc cấp hoặc ngắt nguồn cho tải điện công suất lớn. Thay vì phải đóng cắt trực tiếp bằng tay, người vận hành có thể điều khiển contactor thông qua nút nhấn, công tắc, rơ le trung gian, PLC hoặc các thiết bị điều khiển khác.

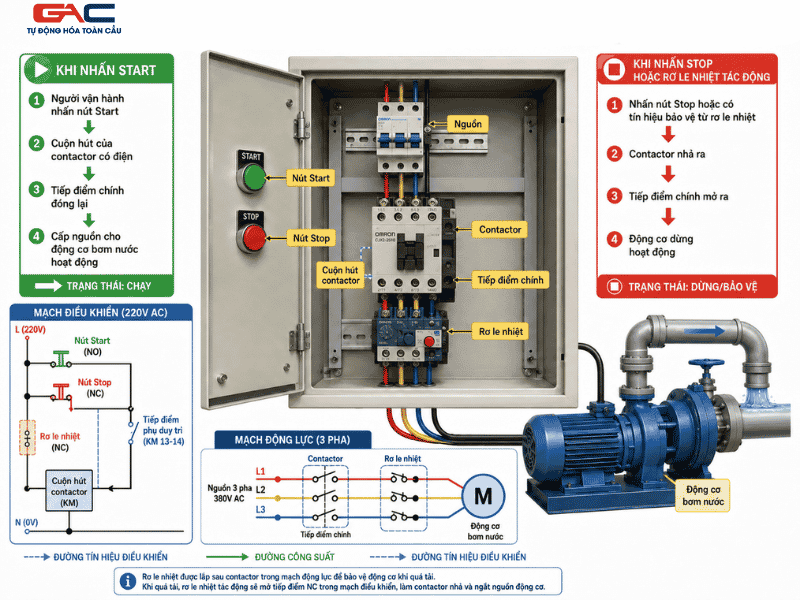

Ví dụ trong một tủ điện điều khiển động cơ bơm nước, người vận hành chỉ cần nhấn nút Start. Khi đó, cuộn hút của contactor có điện, tiếp điểm chính đóng lại và cấp nguồn cho động cơ hoạt động. Khi nhấn Stop hoặc có tín hiệu bảo vệ từ rơ le nhiệt, contactor nhả ra và động cơ dừng.

Điểm quan trọng cần hiểu là contactor không chỉ là một công tắc điện thông thường. Nó được thiết kế để đóng cắt nhiều lần, có khả năng điều khiển tải công suất lớn thông qua tín hiệu điều khiển nhỏ hơn. Vì vậy, contactor điện được dùng rất phổ biến trong tủ điện công nghiệp, hệ thống máy móc và dây chuyền sản xuất.

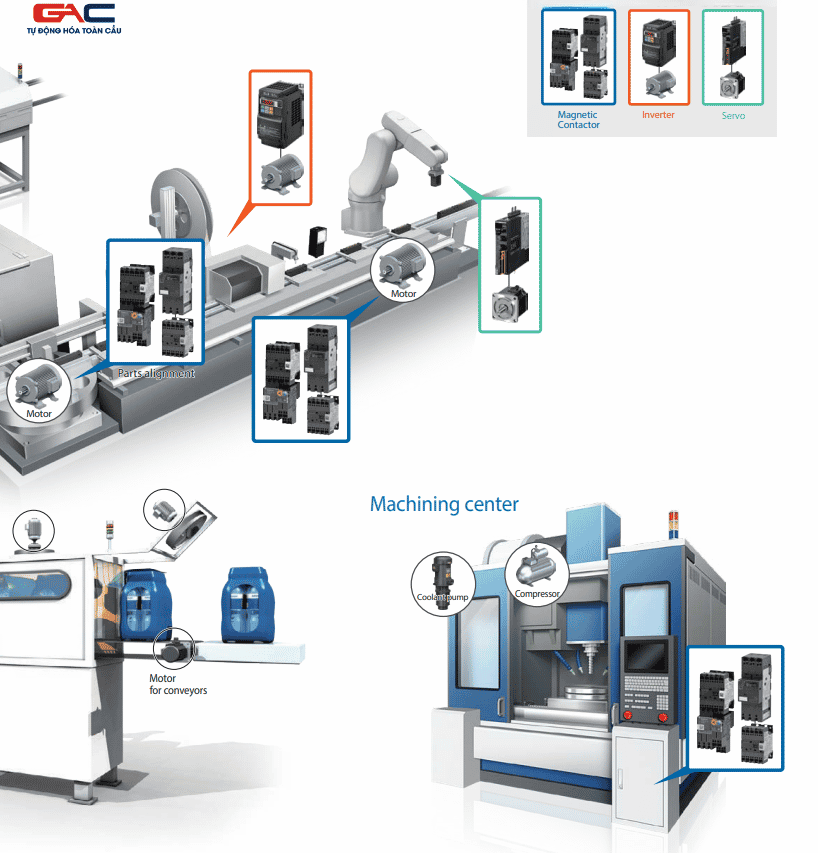

3. Contactor Omron thường dùng ở đâu?

Contactor Omron thường được ứng dụng trong các hệ thống điều khiển điện cần độ ổn định, khả năng đóng cắt rõ ràng và dễ tích hợp vào mạch điều khiển. Trong thực tế, thiết bị này có thể xuất hiện trong tủ điều khiển bơm, quạt hút, quạt cấp gió, máy nén, băng tải, máy đóng gói, máy chế biến thực phẩm hoặc các hệ thống phụ trợ trong nhà xưởng.

Với kỹ thuật viên, contactor là thiết bị khá quen thuộc khi đấu mạch khởi động trực tiếp, mạch sao tam giác, mạch đảo chiều động cơ hoặc mạch điều khiển có liên động. Với chủ doanh nghiệp hoặc nhà máy, việc chọn đúng thiết bị đóng cắt giúp hệ thống vận hành ổn định hơn, hạn chế tình trạng cháy tiếp điểm, hút nhả chập chờn hoặc dừng máy ngoài ý muốn.

Tuy nhiên, khi chọn contactor, không nên chỉ nhìn vào thương hiệu hoặc kích thước bên ngoài. Người dùng cần quan tâm đến dòng định mức, loại tải, điện áp cuộn hút, số tiếp điểm phụ, điều kiện lắp đặt và cách phối hợp với các thiết bị bảo vệ khác trong tủ điện.

II. Cấu tạo và nguyên lý hoạt động của contactor

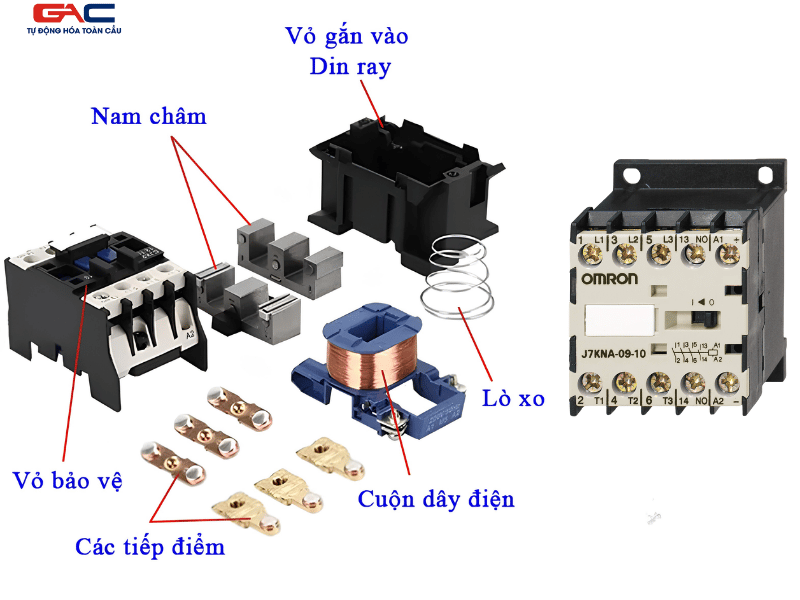

1. Các bộ phận chính của contactor

Một contactor cơ bản thường gồm ba nhóm bộ phận chính: cuộn hút, hệ thống tiếp điểm và cơ cấu cơ khí đóng nhả. Cuộn hút là phần nhận điện áp điều khiển để tạo ra lực từ. Khi cuộn hút có điện, lõi từ sẽ hút phần ứng, làm cho các tiếp điểm thay đổi trạng thái.

Tiếp điểm chính thường dùng để đóng cắt mạch động lực, tức là mạch cấp điện cho tải như động cơ, bơm, quạt hoặc máy móc. Đây là phần chịu dòng điện lớn nên cần được chọn đúng theo công suất và đặc tính tải. Nếu chọn thiếu dòng, tiếp điểm dễ nóng, cháy xém hoặc giảm tuổi thọ trong quá trình vận hành.

Ngoài tiếp điểm chính, contactor còn có thể có tiếp điểm phụ thường mở hoặc thường đóng. Tiếp điểm phụ thường dùng trong mạch điều khiển, ví dụ làm mạch tự giữ, báo trạng thái chạy, liên động giữa hai contactor hoặc đưa tín hiệu về PLC. Đây là phần nhỏ nhưng rất quan trọng trong các tủ điện điều khiển có nhiều chế độ vận hành.

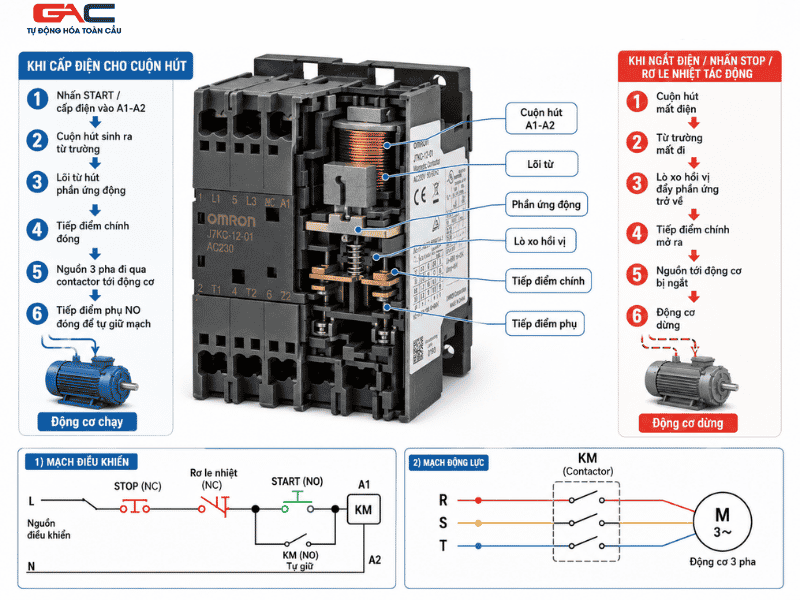

2. Nguyên lý đóng cắt mạch điện

Nguyên lý hoạt động của contactor khá dễ hiểu. Khi cấp điện vào cuộn hút đúng điện áp định mức, cuộn hút tạo ra từ trường kéo lõi sắt động lại gần lõi sắt tĩnh. Chuyển động này làm tiếp điểm chính đóng lại, từ đó cấp điện cho tải hoạt động.



Khi ngắt điện cuộn hút, lực từ mất đi, lò xo hồi vị đẩy cơ cấu trở về trạng thái ban đầu. Tiếp điểm chính mở ra, tải bị ngắt khỏi nguồn điện. Quá trình này diễn ra nhanh và có thể được điều khiển tự động thông qua nút nhấn, cảm biến, bộ điều khiển nhiệt độ, rơ le áp suất hoặc PLC.

Trong tủ điện công nghiệp, contactor thường không làm việc một mình. Nó thường đi kèm với MCB, MCCB, cầu chì, rơ le nhiệt, rơ le trung gian hoặc bộ điều khiển. Ví dụ, với mạch điều khiển động cơ, MCB hoặc MCCB bảo vệ ngắn mạch, rơ le nhiệt bảo vệ quá tải, còn contactor đảm nhiệm việc đóng cắt vận hành. Phối hợp đúng các thiết bị này giúp hệ thống an toàn và dễ bảo trì hơn.

III. Kinh nghiệm chọn contactor Omron cho tủ điện

1. Chọn theo dòng tải và loại tải

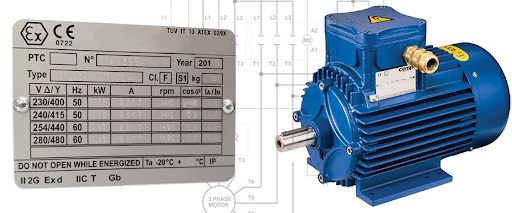

Khi chọn contactor Omron, yếu tố đầu tiên cần quan tâm là dòng tải và loại tải. Tải động cơ sẽ có đặc tính khác với tải điện trở, tải đèn hoặc tải tụ bù. Động cơ thường có dòng khởi động cao hơn dòng chạy ổn định, vì vậy không nên chọn contactor chỉ vừa khít theo dòng làm việc thông thường nếu môi trường vận hành nặng.

Ví dụ, một động cơ chạy băng tải có tần suất đóng cắt nhiều, tải nặng lúc khởi động hoặc thường xuyên đảo chiều sẽ cần chọn contactor có khả năng chịu tải phù hợp hơn so với một động cơ quạt chạy ổn định trong thời gian dài. Nếu chọn quá sát, thiết bị có thể vẫn chạy ban đầu nhưng nhanh xuống cấp sau một thời gian sử dụng.

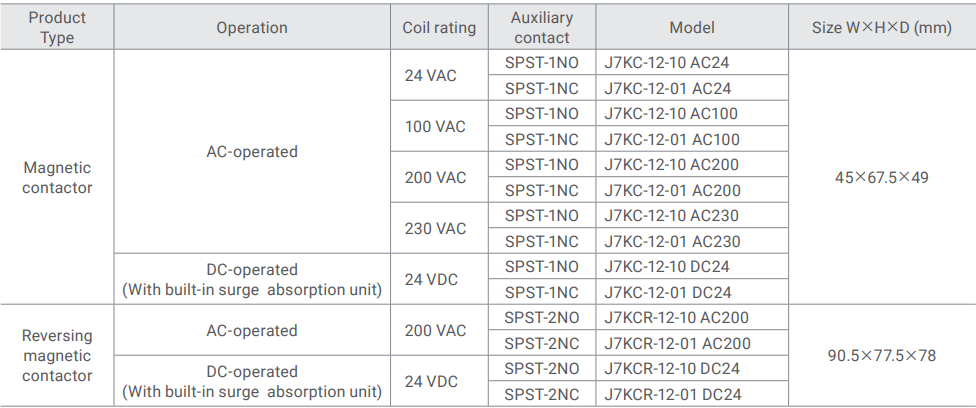

Khi chưa chắc chắn, người dùng nên đối chiếu catalogue chính hãng, thông số trên tem thiết bị và điều kiện vận hành thực tế. Với các tủ điện quan trọng trong nhà máy, việc chọn dư hợp lý thường an toàn hơn so với chọn thiếu để tiết kiệm chi phí ban đầu.

2. Chọn theo điện áp cuộn hút

Điện áp cuộn hút là thông số rất dễ bị nhầm khi mua hoặc thay thế contactor. Trong thực tế, cuộn hút có thể dùng nhiều mức điện áp khác nhau như AC hoặc DC tùy hệ thống điều khiển. Nếu chọn sai điện áp cuộn hút, contactor có thể không hút, hút yếu, kêu rè hoặc cháy cuộn hút.

Ví dụ, tủ điện điều khiển đang dùng nguồn điều khiển 220VAC nhưng lại thay contactor có cuộn hút 24VDC thì thiết bị sẽ không hoạt động đúng. Ngược lại, cấp sai điện áp cao hơn định mức có thể làm hỏng cuộn hút rất nhanh. Vì vậy, trước khi thay thế, kỹ thuật viên nên kiểm tra kỹ ký hiệu trên thân contactor cũ, bản vẽ điện và nguồn điều khiển thực tế trong tủ.

Ngoài ra, cần chú ý số lượng tiếp điểm phụ cần dùng. Một số mạch chỉ cần tiếp điểm tự giữ, nhưng một số mạch có liên động, báo đèn, đưa tín hiệu về PLC hoặc kết hợp nhiều chế độ Auto/Manual sẽ cần thêm tiếp điểm phụ phù hợp.

IV. Lưu ý khi lắp đặt và sử dụng

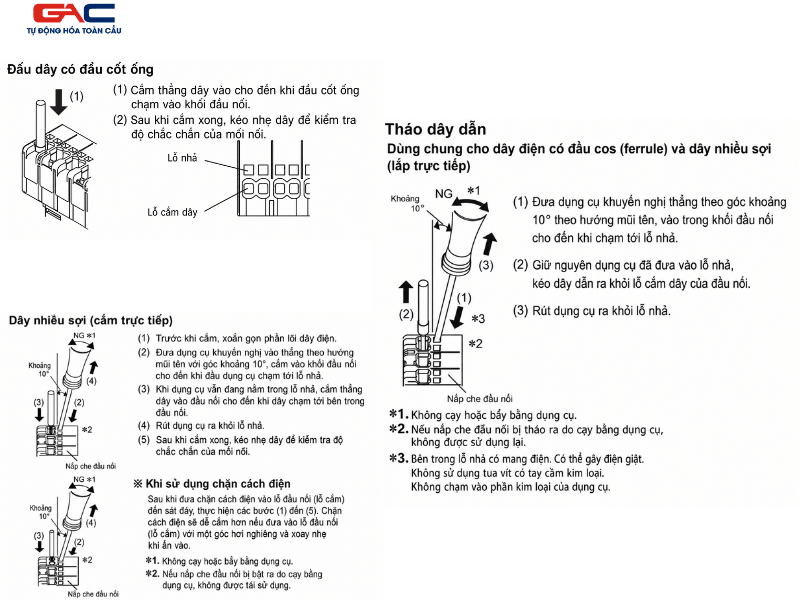

Khi lắp contactor trong tủ điện, cần đảm bảo đầu cos siết chắc, dây đấu đúng tiết diện và các điểm nối không bị lỏng. Nhiều lỗi trong thực tế không đến từ bản thân thiết bị mà đến từ việc đấu nối chưa chặt, dây bị oxy hóa, tiếp xúc kém hoặc tủ điện quá nóng.

Với môi trường nhà xưởng nhiều bụi, hơi ẩm hoặc rung động, nên kiểm tra định kỳ tình trạng tiếp điểm, tiếng hút của contactor và nhiệt độ tại đầu dây. Nếu contactor phát ra tiếng rè bất thường, hút nhả liên tục hoặc có mùi khét, cần dừng kiểm tra sớm để tránh ảnh hưởng đến động cơ và các thiết bị liên quan.

Ngoài ra, không nên thay contactor bằng một mã bất kỳ chỉ vì “nhìn giống nhau”. Cần kiểm tra dòng định mức, điện áp cuộn hút, loại tải, kích thước lắp đặt, tiếp điểm phụ và khả năng phối hợp với rơ le nhiệt. Với hệ thống đang vận hành sản xuất, chọn sai thiết bị có thể gây dừng máy, mất thời gian xử lý và phát sinh chi phí lớn hơn nhiều so với phần chênh lệch ban đầu.

V. Kết luận

Contactor Omron là thiết bị đóng cắt được sử dụng phổ biến trong tủ điện công nghiệp, đặc biệt ở các hệ thống điều khiển động cơ, bơm, quạt, băng tải và máy móc sản xuất. Để dùng hiệu quả, người dùng cần hiểu đúng nguyên lý hoạt động, chọn đúng dòng tải, đúng điện áp cuộn hút và lắp đặt theo điều kiện vận hành thực tế.

Nếu bạn cần tư vấn thêm về thiết bị đóng cắt, contactor, rơ le nhiệt, biến tần, PLC, HMI hoặc các giải pháp điện – tự động hóa cho tủ điện và nhà xưởng, hãy liên hệ Tự động hoá Toàn Cầu để được hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu thực tế.

• Hotline Zalo miền Bắc: 0961.320.333
• Hotline Zalo miền Nam: 0981.810.800
• Website: tudonghoatoancau.com
• Facebook: Tự động hóa Toàn Cầu

Câu hỏi thường gặp về Contactor Omron

1. Contactor Omron là gì?

Contactor Omron là thiết bị đóng cắt điện dùng để điều khiển tải như động cơ, bơm, quạt, băng tải hoặc máy móc trong tủ điện công nghiệp.

2. Contactor Omron dùng để làm gì?

Contactor Omron thường dùng để đóng ngắt nguồn cho động cơ, điều khiển máy móc tự động, phối hợp với rơ le nhiệt, nút nhấn, PLC hoặc các thiết bị điều khiển khác.

3. Khi chọn contactor Omron cần chú ý gì?

Khi chọn contactor Omron, cần chú ý dòng định mức, loại tải, điện áp cuộn hút, số tiếp điểm phụ, tần suất đóng cắt và điều kiện lắp đặt trong tủ điện.

4. Vì sao contactor Omron bị kêu rè?

Contactor Omron có thể bị kêu rè do điện áp cuộn hút không ổn định, cuộn hút chọn sai điện áp, lõi từ bám bụi, lắp đặt chưa chắc hoặc tiếp điểm cơ khí bị mòn.

5. Có thể dùng contactor Omron cho động cơ 3 pha không?

Có. Contactor Omron có thể dùng để điều khiển động cơ 3 pha nếu chọn đúng dòng tải, công suất động cơ, điện áp cuộn hút và phối hợp đúng với thiết bị bảo vệ.
