Hướng Dẫn Cài Đặt Biến Tần Yaskawa U1000 Chi Tiết

Việc cài đặt biến tần Yaskawa U1000 đòi hỏi người sử dụng phải nắm rõ từ cách đấu dây, lựa chọn chế độ điều khiển, khai báo thông số động cơ đến cài đặt nguồn lệnh chạy, tần số và Auto-Tuning. Nếu thiết lập sai tham số hoặc thực hiện không đúng trình tự, biến tần có thể hoạt động không ổn định, báo lỗi, động cơ rung giật, thiếu mô-men hoặc không đáp ứng đúng yêu cầu của hệ thống.

Trong bài viết này, chúng tôi sẽ hướng dẫn chi tiết cách cài đặt biến tần Yaskawa U1000 từ những bước cơ bản đến các thiết lập quan trọng như đấu nối, sử dụng bàn phím, lựa chọn chế độ điều khiển, Auto-Tuning, cài thời gian tăng giảm tốc, điều khiển qua terminal và Modbus, đồng thời tổng hợp một số mã lỗi thường gặp để giúp kỹ thuật viên dễ dàng cài đặt, vận hành và xử lý sự cố trong thực tế.

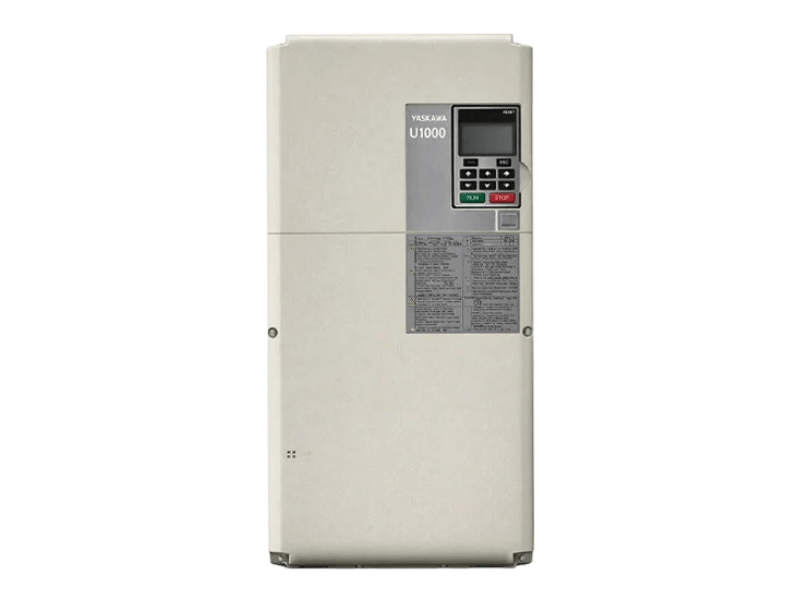

I. Tổng Quan Về Biến Tần Yaskawa U1000

Yaskawa U1000 là dòng Matrix Converter tái sinh, sóng hài thấp của Yaskawa, được phát triển cho các hệ thống truyền động công nghiệp yêu cầu vừa điều khiển động cơ chính xác, vừa cải thiện chất lượng điện năng. Theo tài liệu kỹ thuật của hãng, U1000 có phiên bản nguồn 3 pha 200 V và 400 V, trong đó dòng điện đầu ra định mức trải rộng từ 22–248 A ở cấp 200 V và từ 9,6–930 A ở cấp 400 V tùy model và chế độ tải.

Điểm nổi bật của Yaskawa U1000 là khả năng kết hợp chức năng biến tần và tái sinh năng lượng trong cùng một thiết bị. Trong các điều kiện vận hành quy định, dòng U1000 có độ méo dòng hài đầu vào không quá 5% và hệ số công suất đầu vào đạt từ 0,98 trở lên ở chế độ vận hành định mức. Nhờ đó, thiết bị phù hợp với những hệ thống thường xuyên có quá trình tăng tốc – giảm tốc hoặc tải có năng lượng tái sinh, đồng thời giúp hạn chế ảnh hưởng của sóng hài lên hệ thống điện.

Về khả năng điều khiển, U1000 hỗ trợ cả động cơ không đồng bộ IM và động cơ nam châm vĩnh cửu PM. Người dùng có thể lựa chọn nhiều phương pháp điều khiển khác nhau thông qua tham số A1-02 như V/f, V/f có phản hồi PG, Open Loop Vector, Closed Loop Vector, Open Loop Vector cho động cơ PM, Advanced Open Loop Vector cho IPM và Closed Loop Vector cho PM. Tùy theo yêu cầu về độ chính xác tốc độ, mô-men, khả năng làm việc ở tốc độ thấp hay có sử dụng encoder mà kỹ thuật viên lựa chọn phương pháp phù hợp.

Bên cạnh đó, Yaskawa U1000 còn tích hợp các Application Preset giúp đơn giản hóa quá trình cài đặt cho một số ứng dụng phổ biến như bơm cấp nước, băng tải, quạt hút, quạt HVAC, máy nén khí, thiết bị nâng hạ và cầu trục. Khi lựa chọn đúng ứng dụng, biến tần có thể tự động thiết lập một số tham số và chức năng I/O phù hợp, từ đó rút ngắn thời gian commissioning.

Nhờ khả năng điều khiển đa dạng, hỗ trợ tái sinh năng lượng và giảm sóng hài, Yaskawa U1000 được sử dụng trong nhiều hệ thống công nghiệp có yêu cầu cao như thang nâng, cầu trục, băng tải, máy nén khí, quạt công nghiệp, bơm, HVAC và các dây chuyền sản xuất tự động. Tuy nhiên, để thiết bị vận hành ổn định và phát huy đúng hiệu suất, người sử dụng cần thực hiện đúng quy trình đấu nối, lựa chọn chế độ điều khiển, khai báo thông số động cơ và cài đặt các tham số phù hợp với từng ứng dụng.

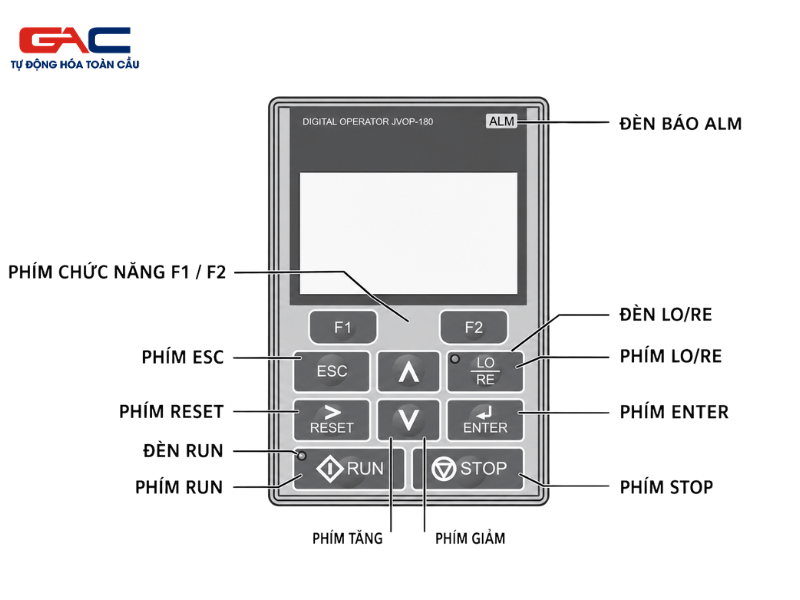

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa U1000

Yaskawa U1000 sử dụng Digital Operator JVOP-180. Bàn phím này cho phép người dùng RUN/STOP, theo dõi trạng thái hoạt động, chỉnh tham số, thực hiện Auto-Tuning và kiểm tra alarm hoặc fault.

1. Chức năng các phím chính

Phím	Chức năng
F1 / F2	Thay đổi chức năng tùy theo màn hình đang hiển thị
ESC	Quay lại màn hình trước, di chuyển con trỏ sang trái
RESET	Di chuyển con trỏ sang phải hoặc reset lỗi
RUN	Chạy biến tần ở LOCAL Mode
▲ / ▼	Di chuyển menu, chọn tham số, tăng hoặc giảm giá trị
STOP	Dừng biến tần
ENTER	Xác nhận lựa chọn và lưu giá trị
LO/RE	Chuyển giữa LOCAL và REMOTE

Phím STOP mặc định có mức ưu tiên cao, vì vậy có thể dừng biến tần ngay cả khi lệnh RUN đang được gửi từ một nguồn bên ngoài. Phím LO/RE chỉ cho phép chuyển LOCAL/REMOTE khi biến tần đang dừng.

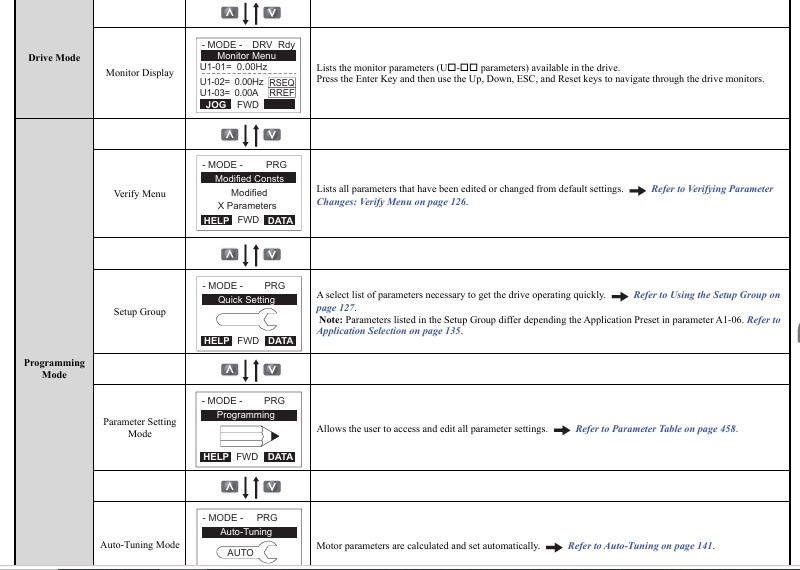

2. Drive Mode và Programming Mode

U1000 có hai nhóm chế độ thao tác chính:

• Drive Mode: dùng để RUN/STOP và theo dõi các thông số như tần số đặt, tần số đầu ra, dòng điện, điện áp và trạng thái vận hành.
• Programming Mode: dùng để chỉnh tham số, xem Verify Menu, Setup Group và thực hiện Auto-Tuning.

Mặc định khi đang ở Programming Mode, biến tần không nhận lệnh RUN. Muốn cho phép chạy trong Programming Mode phải thay đổi b1-08.

3. Cách thay đổi một tham số

Manual sử dụng C1-02 – Deceleration Time 1 làm ví dụ. Quy trình cơ bản như sau:

1. Cấp nguồn cho U1000.
2. Di chuyển đến Parameter Setting Mode.
3. Nhấn ENTER.
4. Chọn nhóm tham số C.
5. Truy cập nhóm C1.
6. Chọn C1-02.
7. Nhấn ENTER để xem giá trị.
8. Dùng phím mũi tên và phím điều hướng để thay đổi giá trị.
9. Nhấn ENTER xác nhận.
10. Quay lại màn hình vận hành bằng ESC.

Trong ví dụ của manual, C1-02 được thay đổi từ 10,0 giây lên 20,0 giây.

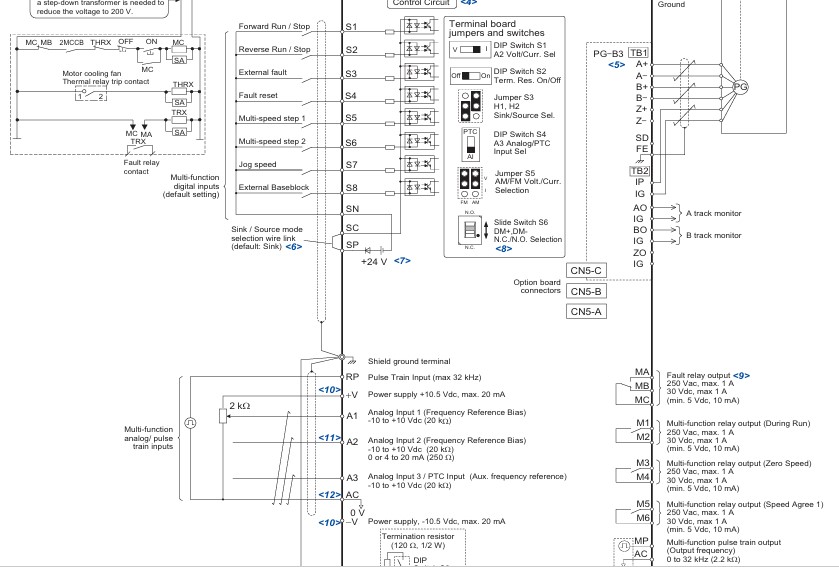

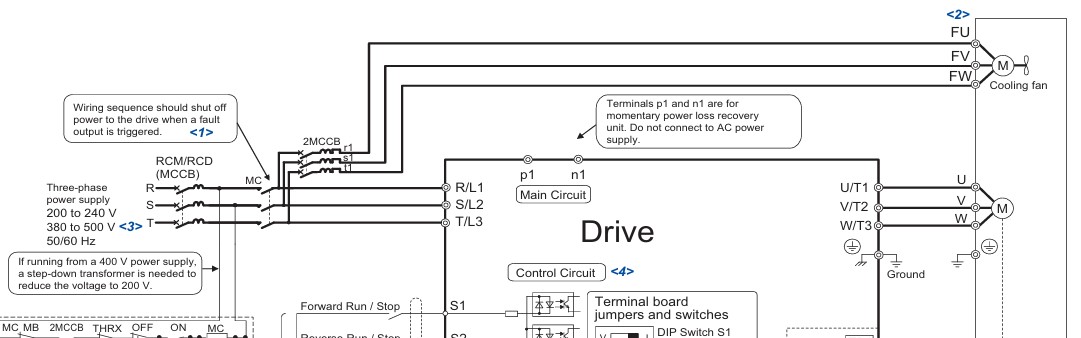

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa U1000

Đấu dây đúng là điều kiện bắt buộc trước khi thực hiện cài đặt biến tần Yaskawa U1000. Sơ đồ đấu nối tiêu chuẩn được Yaskawa trình bày tại trang 67 của Technical Manual.

Tải manual biến tần Yaskawa U1000: TẠI ĐÂY

1. Đấu nguồn và động cơ

Đối với phần lớn các model U1000 thuộc dải CIMR-U 200 V và 400 V tiêu chuẩn:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện ba pha đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
p1, n1	Kết nối bộ phục hồi khi mất nguồn tức thời
Ground	Tiếp địa biến tần

Manual quy định R/L1, S/L2 và T/L3 là đầu vào nguồn, còn U/T1, V/T2 và W/T3 phải đấu đến động cơ. Các chân p1 và n1 không được cấp trực tiếp nguồn AC.

Riêng các model công suất lớn 4□0720 đến 4□0930 có cấu trúc mạch động lực khác và sử dụng Harmonic Filter Module. Manual yêu cầu kết nối module và connector CN500 đúng quy định trước khi cấp nguồn vận hành.

2. Các terminal điều khiển thường dùng

Theo sơ đồ kết nối mặc định:

Terminal	Chức năng mặc định
S1	Forward Run / Stop
S2	Reverse Run / Stop
S3	External Fault
S4	Fault Reset
S5	Multi-Speed Step 1
S6	Multi-Speed Step 2
S7	External Baseblock
S8	Jog Speed
SC	Common cho đầu vào số
A1, A2, A3	Đầu vào analog đa chức năng
R+, R-, S+, S-	MEMOBUS/Modbus RS-422/RS-485
H1, H2, HC	Safe Disable

Sơ đồ chuẩn của U1000 cũng cho thấy truyền thông MEMOBUS/Modbus hỗ trợ tốc độ tối đa 115,2 kbps.

Đầu vào A2 có thể nhận điện áp hoặc dòng điện, lựa chọn bằng DIP switch S1. Trong mạng Modbus, biến tần ở cuối tuyến có thể bật điện trở termination bằng DIP switch S2.

Một lưu ý đặc biệt là khi thay đổi A1-06 – Application Preset, chức năng của các terminal I/O có thể tự động thay đổi. Vì vậy phải kiểm tra lại toàn bộ sequence trước khi chạy máy.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa U1000

1. Kiểm tra trước khi cấp nguồn

Trước khi bắt đầu cài đặt nên chuẩn bị:

• Model và cấp điện áp của U1000.
• Công suất động cơ.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Số cực động cơ.
• Tốc độ định mức.
• Loại động cơ IM hay PM.
• Encoder và số xung encoder nếu chạy Closed Loop.
• Loại tải thực tế: bơm, quạt, băng tải, máy nén khí, nâng hạ…

Khi cấp nguồn lần đầu, cần kiểm tra R/L1, S/L2, T/L3; dây U/V/W của motor; tiếp địa; mạch điều khiển và trạng thái tải. Manual khuyến nghị tách động cơ khỏi tải trong quá trình commissioning ban đầu nếu điều kiện cơ khí cho phép.

2. Khởi tạo tham số

A1-03 – Initialize Parameters có các giá trị:

A1-03	Chức năng
0	Không khởi tạo
1110	User Initialize
2220	2-Wire Initialization
3330	3-Wire Initialization
5550	Reset lỗi oPE04

Với 2220, S1 và S2 được thiết lập lần lượt thành Forward Run và Reverse Run. Với 3330, S1, S2 và S5 được cấu hình thành Run, Stop và Forward/Reverse.

Không nên reset một U1000 đang chạy trên máy cũ nếu chưa sao lưu bộ tham số hiện tại.

3. Chọn phương pháp điều khiển A1-02

Đây là một trong những bước quan trọng nhất.

Đối với các ứng dụng đơn giản như bơm hoặc quạt, có thể sử dụng V/f. Với tải cần mô-men tốt ở tốc độ thấp mà không muốn dùng encoder, A1-02 = 2 – OLV thường phù hợp hơn. Nếu yêu cầu độ chính xác cao và có encoder, có thể sử dụng CLV.

Với động cơ PM phải lựa chọn đúng một trong các chế độ 5, 6 hoặc 7. Không được sử dụng nhầm chế độ IM cho PM hoặc ngược lại.

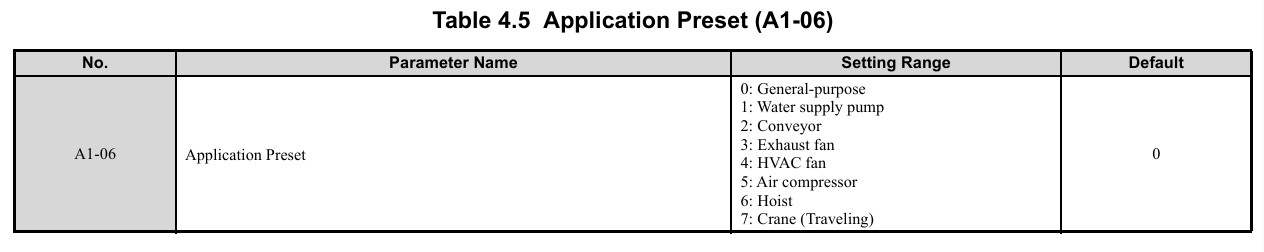

4. Chọn Application Preset

Có thể cài A1-06 theo ứng dụng:

• 0: General-purpose
• 1: Water Supply Pump
• 2: Conveyor
• 3: Exhaust Fan
• 4: HVAC Fan
• 5: Air Compressor
• 6: Hoist
• 7: Crane / Traveling

Application Preset giúp rút ngắn thời gian commissioning vì một số thông số và chức năng I/O được thiết lập tự động. Tuy nhiên, chính vì I/O có thể thay đổi nên cần kiểm tra lại toàn bộ chân S1 đến S8 và các relay output sau khi chọn preset.

5. Cài thông số động cơ và Auto-Tuning

Động cơ không đồng bộ IM

U1000 có nhiều chế độ Auto-Tuning:

T1-01	Chế độ
0	Rotational Auto-Tuning
2	Stationary Auto-Tuning for Line-to-Line Resistance
3	Rotational Auto-Tuning for V/f
4	Stationary Auto-Tuning 2
5	Stationary Auto-Tuning 3
8	Inertia Tuning
9	ASR Gain Auto-Tuning

Trong OLV hoặc CLV, T1-01 = 0 cho kết quả chính xác nhất khi motor có thể quay tự do hoặc tải dưới khoảng 30%. Nếu không thể tháo tải nhưng có motor test report, có thể sử dụng Stationary Auto-Tuning 2. Khi không có test report, U1000 cung cấp Stationary Auto-Tuning 3.

Các thông số thường phải nhập gồm:

• T1-02: Motor Rated Power.
• T1-03: Motor Rated Voltage.
• T1-04: Motor Rated Current.
• T1-05: Motor Base Frequency.
• T1-06: Number of Motor Poles.
• T1-07: Motor Base Speed.
• T1-08: PG Pulses Per Revolution nếu sử dụng feedback.

Động cơ PM

Các lựa chọn chính gồm:

• T2-01 = 0: PM Motor Parameter Settings.
• T2-01 = 1: PM Stationary Auto-Tuning.
• T2-01 = 2: Stator Resistance Tuning.
• T2-01 = 3: Z-Pulse Offset Tuning.
• T2-01 = 8: Inertia Tuning.
• T2-01 = 9: ASR Gain Auto-Tuning.
• T2-01 = 11: Back EMF Constant Tuning.
• T2-01 = 13: High Frequency Injection Parameter Tuning.
• T2-01 = 14: PM Rotational Auto-Tuning.

Khi thực hiện Rotational Auto-Tuning, cần bảo đảm motor có thể quay an toàn và phanh cơ khí đã được giải phóng nếu có. Điện áp vẫn được đưa tới động cơ trong quá trình tuning, kể cả trước khi motor bắt đầu quay.

6. Chọn nguồn tần số và nguồn lệnh RUN

Hai tham số cần nhớ là b1-01 và b1-02.

b1-01 – Frequency Reference Selection:

Giá trị	Nguồn tần số
0	Digital Operator
1	Analog terminals A1/A2/A3
2	MEMOBUS/Modbus
3	Option Card
4	Pulse Train Input RP

b1-02 – Run Command Selection:

Giá trị	Nguồn RUN
0	Operator
1	Control Circuit Terminals
2	MEMOBUS/Modbus
3	Option Card

Manual xác định mặc định b1-01 = 1 và b1-02 = 1.

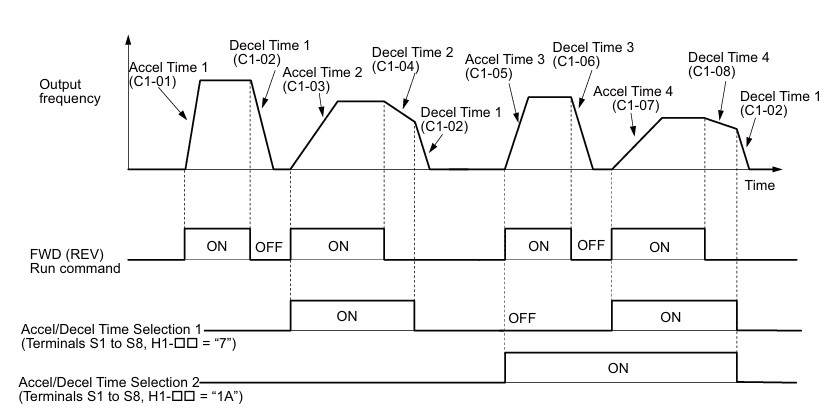

7. Cài thời gian tăng và giảm tốc

Các tham số cơ bản:

• C1-01: Acceleration Time 1.
• C1-02: Deceleration Time 1.
• C2-xx: các tham số S-curve.

Thời gian quá ngắn làm tăng yêu cầu mô-men và dòng điện khi tăng tốc. Manual cũng chỉ ra rằng Accel/Decel quá ngắn có thể liên quan đến lỗi quá dòng; khi đó có thể cần tăng C1 và điều chỉnh S-curve C2.

Sau khi hoàn thành, nên chạy motor không tải trước, kiểm tra chiều quay, dòng điện, tín hiệu RUN, phản hồi encoder và các đầu vào/ra rồi mới ghép tải để chạy thử thực tế.

V. Cài Đặt Yaskawa U1000 Theo Từng Cách Điều Khiển

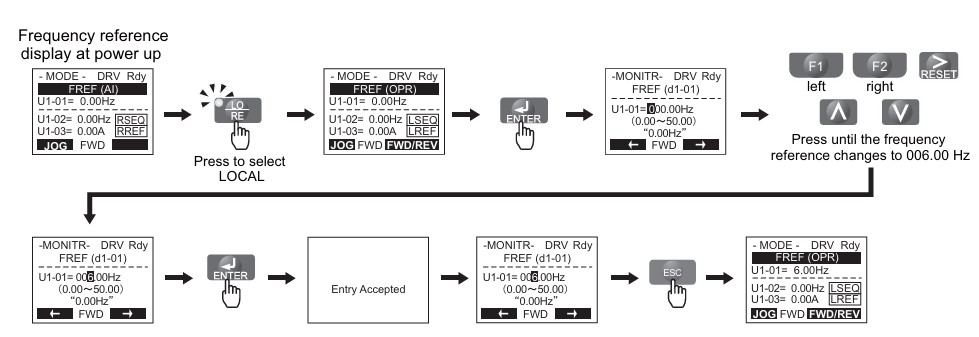

1. Chạy thử bằng bàn phím

Trong quá trình commissioning có thể thiết lập:

• b1-01 = 0.
• b1-02 = 0.
• Nhấn LO/RE chuyển sang LOCAL.
• Nhập tần số thử.
• Chọn FWD/REV.
• Nhấn RUN.

Cách này phù hợp để xác nhận motor, chiều quay và hệ truyền động trước khi giao quyền điều khiển cho PLC hoặc mạch ngoài.

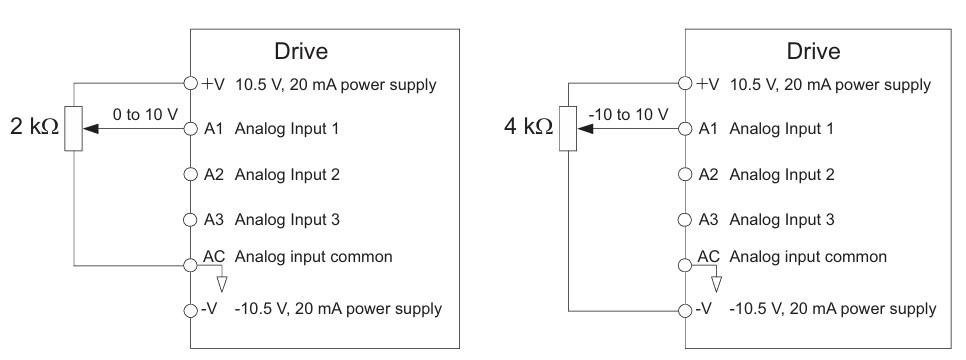

2. Điều khiển RUN bằng terminal và tốc độ bằng analog

Cấu hình phổ biến:

• b1-01 = 1: nhận tần số từ analog.
• b1-02 = 1: nhận lệnh RUN từ digital input.

A1, A2 hoặc A3 có thể được sử dụng làm nguồn frequency reference. Trong đó A2 hỗ trợ cả điện áp và dòng điện; khi dùng 4–20 mA hoặc 0–20 mA cần đặt DIP switch S1 sang vị trí dòng điện.

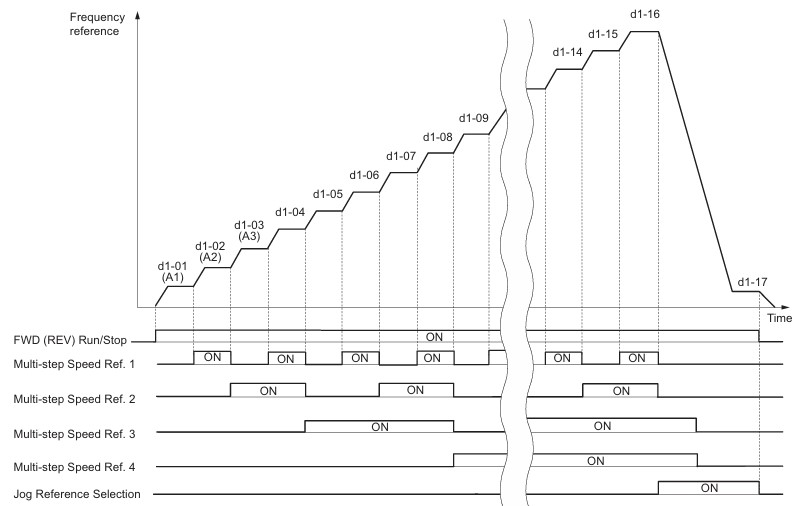

3. Điều khiển nhiều cấp tốc độ

U1000 có nhóm d1-xx – Frequency Reference cho các mức tốc độ đặt trước. Theo cấu hình I/O mặc định, S5 và S6 được sử dụng cho Multi-Speed Step 1 và Step 2.

Cách này thích hợp với băng tải, máy công nghiệp hoặc hệ thống cần một số mức tốc độ cố định mà không cần tín hiệu analog.

4. Cài U1000 cho bơm, quạt, băng tải và máy nén khí

Thay vì thiết lập toàn bộ tham số từ đầu, có thể tận dụng A1-06:

• Bơm cấp nước: A1-06 = 1.
• Băng tải: A1-06 = 2.
• Quạt hút: A1-06 = 3.
• Quạt HVAC: A1-06 = 4.
• Máy nén khí: A1-06 = 5.

Sau khi chọn preset vẫn cần kiểm tra lại tốc độ tối đa, Accel/Decel, dòng motor, phương pháp điều khiển, PID nếu sử dụng và toàn bộ I/O.

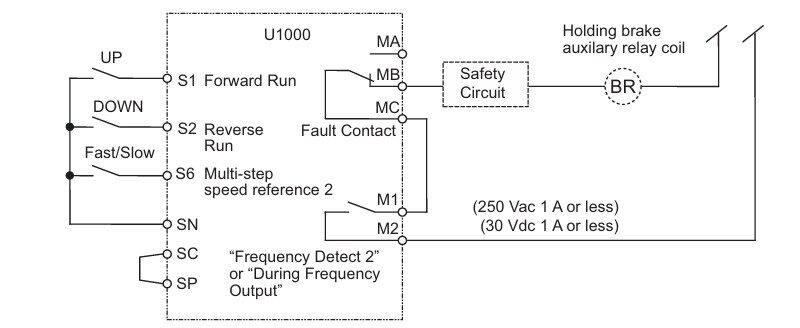

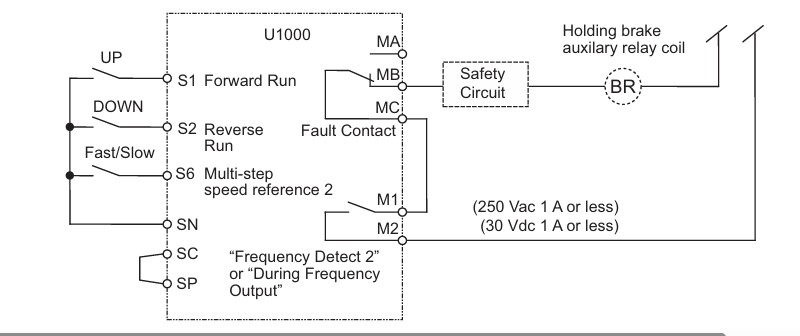

5. Ứng dụng nâng hạ

U1000 có A1-06 = 6 – Hoist. Đây là ứng dụng cần đặc biệt chú ý đến trình tự phanh.

Manual cho biết preset Hoist sử dụng chức năng Frequency Detection để điều khiển phanh. Với Closed Loop Vector, Yaskawa khuyến nghị sử dụng tín hiệu During Frequency Output làm ngõ ra số để điều khiển phanh, giúp phanh đóng khi biến tần chuyển sang baseblock.

Không nên tự ý thay đổi sequence phanh khi chưa xác định đầy đủ điều kiện an toàn của máy nâng.

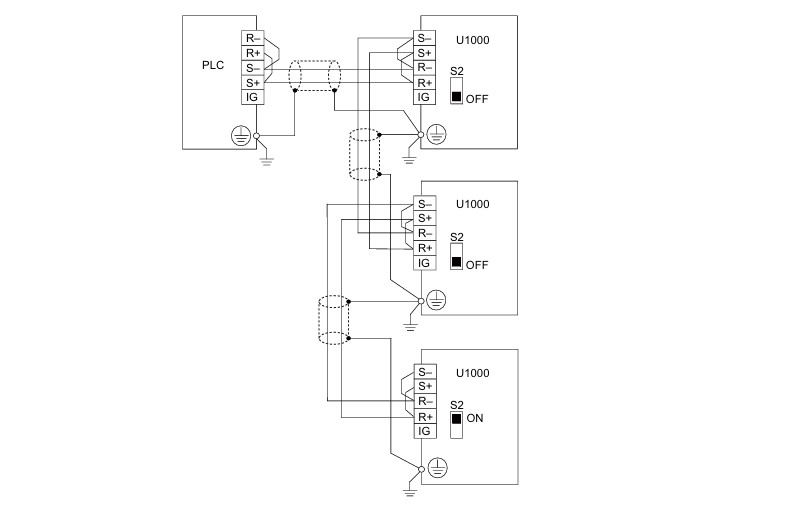

6. Điều khiển Yaskawa U1000 qua MEMOBUS/Modbus

Muốn gửi cả tốc độ và lệnh RUN qua truyền thông:

• b1-01 = 2
• b1-02 = 2

Đây là cấu hình được manual chỉ định khi điều khiển U1000 bằng MEMOBUS/Modbus.

Các tham số chính:

Tham số	Chức năng
H5-01	Slave Address
H5-02	Baud Rate
H5-03	Parity
H5-04	Cách xử lý khi lỗi truyền thông
H5-05	Bật/tắt phát hiện CE
H5-09	Communication Fault Detection Time

H5-02 hỗ trợ từ 1.200 đến 115.200 bps, mặc định 9.600 bps. H5-03 cho phép No Parity, Even hoặc Odd. Sau khi thay đổi các tham số truyền thông, manual yêu cầu khởi động lại biến tần để thiết lập có hiệu lực.

VI. Bảng Mã Lỗi Biến Tần Yaskawa U1000 Thường Gặp

Mã lỗi	Ý nghĩa	Hướng kiểm tra
oC	Overcurrent – Quá dòng	Kiểm tra cáp motor, chạm chập, tải, Accel/Decel, dữ liệu motor
GF	Ground Fault – Chạm đất	Kiểm tra cách điện động cơ và cáp U/V/W
LF	Output Phase Loss	Kiểm tra mất pha đầu ra, terminal, cuộn dây motor
ov	Control Circuit Overvoltage	Kiểm tra điện áp nguồn, mất cân bằng nguồn, dây motor và hệ thống điện
oH / oH1	Heatsink Overheat	Kiểm tra nhiệt độ tủ, quạt, thông gió và tải
oL1	Motor Overload	Kiểm tra tải, C1, dòng định mức motor và bảo vệ motor
oL2	Drive Overload	Kiểm tra tải, công suất U1000 và thời gian tăng giảm tốc
CE	MEMOBUS/Modbus Communication Error	Kiểm tra RS-485, dây truyền thông, địa chỉ, baud rate, parity và timeout
PGo	PG Disconnect	Kiểm tra encoder, dây PG, nguồn encoder và card PG

Khi biến tần U1000 chạy không ổn định, báo quá dòng, mất pha, quá nhiệt, lỗi encoder hoặc lỗi truyền thông, liên hệ ngay với Tự động hoá toàn cầu để được đội ngũ kỹ thuật hỗ trợ..
