Hướng Dẫn Cài Đặt Biến Tần Yaskawa L1000A Chi Tiết Từ A

Yaskawa L1000A là dòng biến tần được thiết kế chuyên biệt cho ứng dụng thang máy. Vì vậy, quá trình cài đặt không chỉ dừng lại ở việc nhập thông số động cơ và thiết lập tốc độ, mà còn liên quan đến encoder, các mức tốc độ thang máy, đường cong tăng giảm tốc, Jerk, trình tự đóng mở phanh, contactor động cơ và các chức năng an toàn.

Bài viết dưới đây sẽ hướng dẫn cách cài đặt biến tần Yaskawa L1000A từ cơ bản đến nâng cao, giúp người dùng hiểu cách sử dụng bàn phím, đấu nối, lựa chọn chế độ điều khiển, Auto-Tuning động cơ, thiết lập tốc độ và các tham số quan trọng của L1000A.

Danh mục dự án

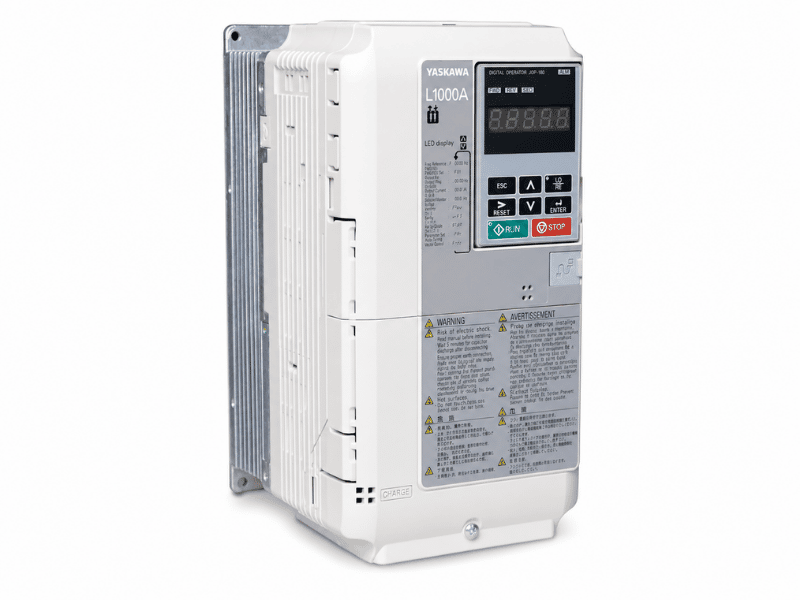

I. Tổng Quan Về Biến Tần Yaskawa L1000A

Yaskawa L1000A là dòng biến tần chuyên dụng được Yaskawa phát triển cho ứng dụng thang máy và hệ thống nâng hạ, với nhiệm vụ điều khiển tốc độ, mô-men và trình tự vận hành của động cơ trong quá trình cabin tăng tốc, chạy ổn định, giảm tốc và dừng tầng

cài đặt biến tần yaskawa l1000a — Biến tần Yaskawa L1000A

Dòng L1000A có nhiều cấp điện áp và công suất khác nhau, gồm 200 V, 400 V và 600 V. Theo manual, dải công suất tương ứng là từ 1,5 đến 110 kW đối với cấp 200 V, 1,5 đến 315 kW đối với cấp 400 V và 1,5 đến 160 kW đối với cấp 600 V. Nhờ phạm vi công suất rộng, L1000A có thể đáp ứng từ các hệ thống thang máy công suất nhỏ đến các hệ thống tải lớn

Về khả năng điều khiển động cơ, L1000A hỗ trợ cả động cơ không đồng bộ IM và động cơ nam châm vĩnh cửu PM. Biến tần cung cấp nhiều phương pháp điều khiển gồm V/f Control, Open Loop Vector, Closed Loop Vector và Closed Loop Vector for PM Motors. Trong đó, Open Loop Vector là chế độ mặc định. Với các chế độ Closed Loop, biến tần sử dụng tín hiệu phản hồi từ encoder để nâng cao độ chính xác điều khiển tốc độ và mô-men.

Một điểm nổi bật của Yaskawa L1000A là khả năng tích hợp nhiều chức năng chuyên dụng cho thang máy. Biến tần hỗ trợ lệnh UP/DOWN, nhiều cấp tốc độ, tốc độ định mức, tốc độ trung gian, tốc độ leveling, chế độ Inspection, Rescue Operation, điều khiển trình tự phanh, Position Lock, Torque Compensation, Anti Roll Back và Short Floor. Ngoài ra, các tham số Acceleration, Deceleration và Jerk cho phép kỹ thuật viên tinh chỉnh quá trình tăng giảm tốc nhằm cải thiện độ êm khi cabin vận hành.

L1000A cũng tích hợp chức năng Auto-Tuning cho cả động cơ không đồng bộ và động cơ PM. Tùy phương pháp điều khiển và điều kiện thực tế, người dùng có thể lựa chọn Rotational Auto-Tuning, Stationary Auto-Tuning hoặc các chế độ tuning chuyên biệt cho điện trở stator, Back EMF và encoder offset. Việc Auto-Tuning giúp biến tần xác định và tối ưu các thông số động cơ trước khi đưa hệ thống vào vận hành.

Ngoài các đầu vào/ra số và analog, Yaskawa L1000A còn tích hợp giao tiếp RS-422/RS-485, hỗ trợ giao thức MEMOBUS/Modbus. Thông qua truyền thông, PLC hoặc bộ điều khiển thang máy có thể đọc trạng thái, đọc ghi tham số, gửi lệnh UP/DOWN, đặt tốc độ và reset lỗi. L1000A cũng hỗ trợ các card truyền thông tùy chọn để mở rộng khả năng kết nối với hệ thống điều khiển trung tâm.

Với các đặc điểm trên, Yaskawa L1000A phù hợp với các hệ thống thang máy chở người, thang máy tải hàng, thang máy sử dụng động cơ có hộp số và thang máy gearless sử dụng động cơ PM. Đây là dòng biến tần được tối ưu toàn diện cho ứng dụng thang máy, từ điều khiển động cơ, encoder, tốc độ và mô-men đến trình tự phanh, vận hành kiểm tra, cứu hộ và truyền thông với bộ điều khiển.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa L1000A

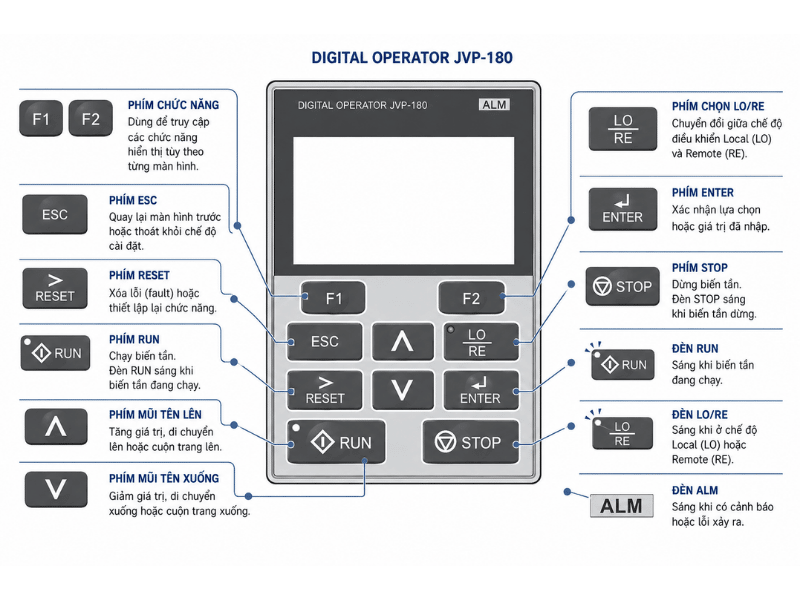

Yaskawa L1000A sử dụng Digital Operator JVOP-180. Bàn phím cho phép theo dõi tốc độ, dòng điện, trạng thái biến tần, chỉnh tham số, thực hiện Auto-Tuning, xem lỗi và chạy thử tại LOCAL Mode.

1. Chức năng các phím chính

Phím	Chức năng
F1 / F2	Chức năng thay đổi tùy màn hình
ESC	Quay về màn hình trước hoặc di chuyển con trỏ sang trái
RESET	Di chuyển con trỏ sang phải hoặc reset lỗi
RUN	Chạy biến tần trong LOCAL Mode
▲ / ▼	Di chuyển menu, chọn tham số, tăng giảm giá trị
STOP	Dừng biến tần
ENTER	Xác nhận lựa chọn hoặc lưu giá trị
LO/RE	Chuyển LOCAL/REMOTE

Phím STOP mặc định có mức ưu tiên cao và có thể dừng biến tần ngay cả khi lệnh UP/DOWN đang đến từ nguồn bên ngoài. Đáng chú ý, chức năng chuyển LOCAL/REMOTE bằng phím LO/RE mặc định bị vô hiệu hóa; muốn sử dụng cần cài o2-01 = 1.

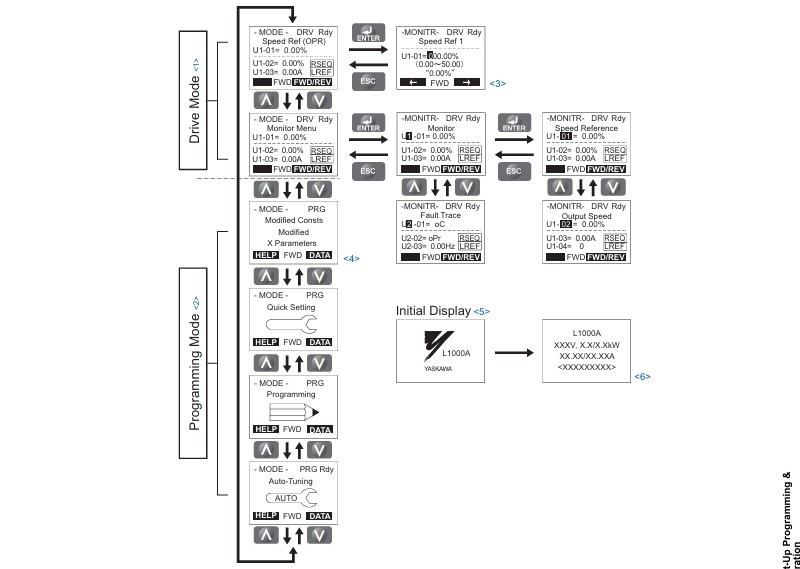

2. Drive Mode và Programming Mode

L1000A có hai chế độ thao tác chính:

Drive Mode: dùng để vận hành, RUN/STOP và theo dõi các monitor U.
Programming Mode: dùng để chỉnh tham số, kiểm tra tham số đã thay đổi và thực hiện Auto-Tuning.

Khi đang ở Programming Mode, biến tần mặc định không nhận lệnh UP/DOWN, trừ khi cấu hình cho phép bằng b1-08.

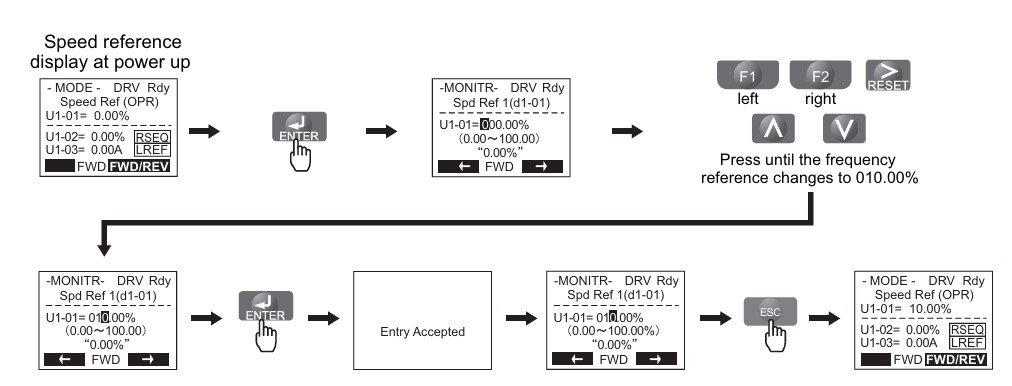

3. Cách thay đổi một tham số

Ví dụ cần thay đổi C1-02 – Deceleration Ramp 1:

Cấp nguồn cho biến tần.
Chuyển đến Parameter Setting Mode.
Nhấn ENTER.
Chọn nhóm C.
Truy cập nhóm C1.
Chọn C1-02.
Nhấn ENTER để xem giá trị hiện tại.
Dùng phím mũi tên để thay đổi.
Nhấn ENTER để xác nhận.
Nhấn ESC để quay lại màn hình trước.

Manual của L1000A cũng sử dụng chính C1-02 làm ví dụ minh họa quá trình chỉnh tham số.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa L1000A

Đấu dây chính xác là bước bắt buộc trước khi tiến hành cài đặt biến tần Yaskawa L1000A. Đặc biệt với thang máy, ngoài dây nguồn và động cơ còn có mạch phanh, contactor, encoder, tín hiệu UP/DOWN và các tín hiệu an toàn.

Tải ngay manual biến tần Yaskawa L1000A: TẠI ĐÂY

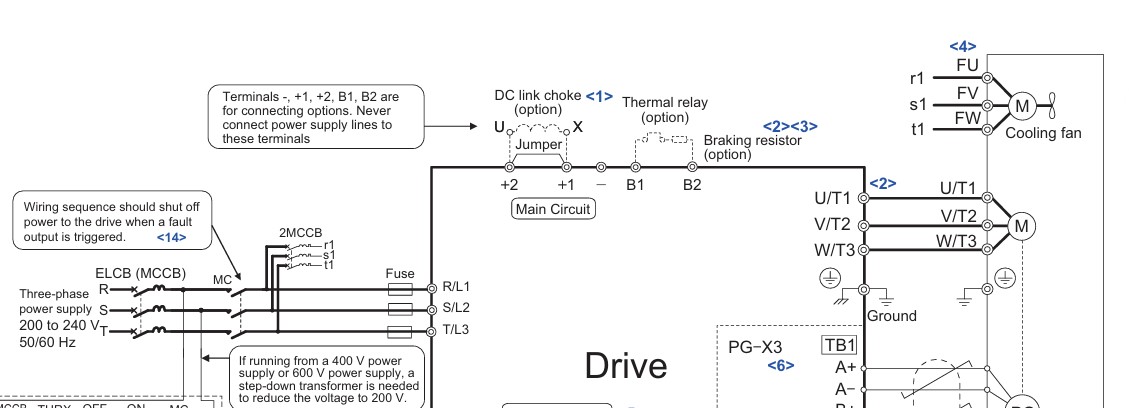

1. Đấu nguồn vào và động cơ

Các terminal động lực cơ bản:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện AC đầu vào
U/T1, V/T2, W/T3	Đầu ra cấp cho động cơ
+1, +2	Kết nối DC link choke tùy model
B1, B2	Liên quan đến điện trở/phương án hãm tùy cấu hình
Ground	Tiếp địa

Yaskawa yêu cầu nguồn phải được đấu vào R/L1, S/L2, T/L3 và tuyệt đối không đưa điện áp lưới trực tiếp vào U/T1, V/T2, W/T3.

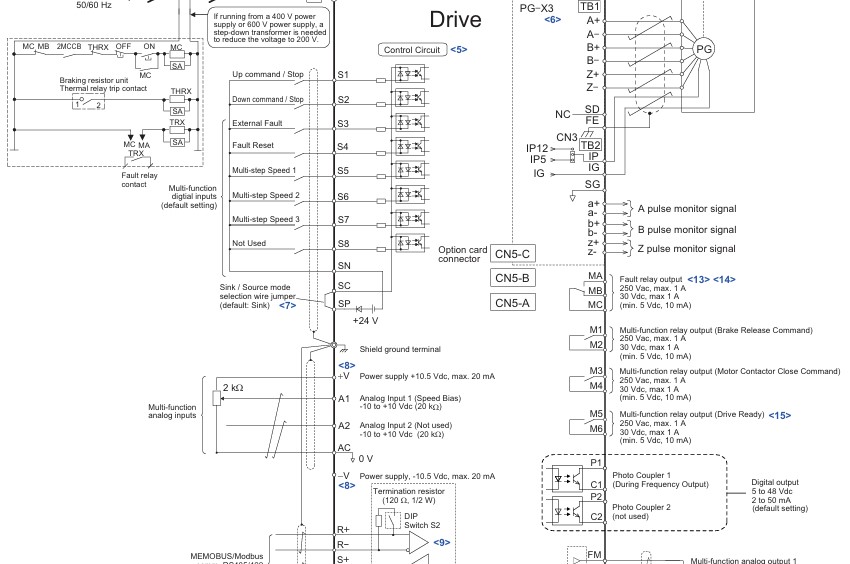

2. Các terminal điều khiển thường dùng

L1000A sử dụng S1 đến S8 làm các đầu vào số đa chức năng. Trong cấu hình thông dụng có thể gặp:

Terminal	Chức năng thường gặp
S1	Up Command / Stop
S2	Down Command / Stop
S3	Chức năng đa chức năng tùy d1-18
S4	Fault Reset trong cấu hình mặc định thông dụng
S5	Multi-Step Speed Reference 1
S6	Multi-Step Speed Reference 2
S7	Multi-Step Speed Reference 3 hoặc chức năng khác
S8	Multi-function input
SC	Common đầu vào số

Chức năng của S3 đến S8 được gán bằng nhóm H1-03 đến H1-08. Điểm cần chú ý là cấu hình mặc định của các chân này có thể thay đổi theo d1-18 – Speed Reference Selection Mode.

Ngoài ra, L1000A còn có:

A1, A2: đầu vào analog.
AC: common analog.
R+, R-, S+, S-: truyền thông RS-422/RS-485.
H1, H2, HC: mạch Safe Disable.
Các ngõ ra relay/photocoupler phục vụ Brake Control, Output Contactor Control và tín hiệu trạng thái.

3. Lưu ý quan trọng khi đấu dây

Dây encoder, analog và truyền thông nên được tách khỏi dây động lực nhằm hạn chế nhiễu. Trước khi chạy phải kiểm tra chiều pha động cơ, trạng thái phanh, contactor và toàn bộ mạch an toàn.

Khi cần thay đổi dây motor hoặc encoder, phải ngắt nguồn hoàn toàn. Manual yêu cầu chờ tối thiểu sau khi đèn báo tắt và xác nhận điện áp DC bus đã xuống mức an toàn trước khi thao tác.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa L1000A

1. Kiểm tra trước khi cấp nguồn

Trước khi cài đặt nên chuẩn bị đầy đủ:

Model biến tần và cấp điện áp.
Công suất động cơ.
Điện áp định mức.
Dòng điện định mức.
Tần số định mức.
Số cực động cơ.
Tốc độ định mức.
Loại động cơ IM hay PM.
Loại và độ phân giải encoder nếu sử dụng.
Đường kính puly kéo, tỷ số roping và tỷ số truyền hộp số nếu cần hiển thị đơn vị thang máy.

2. Khởi tạo tham số

Tham số A1-03 – Initialize Parameters của L1000A gồm:

Giá trị	Chức năng
0	Không khởi tạo
1110	User Initialize
2220	2-Wire Initialization
5550	Reset lỗi oPE04

Khác một số dòng Yaskawa khác, manual L1000A này không liệt kê A1-03 = 3330 cho 3-Wire Initialization. Vì vậy không nên sao chép nguyên cấu hình từ E1000 hoặc dòng khác sang L1000A.

Trước khi reset một biến tần đang hoạt động trên thang máy cũ, cần sao lưu toàn bộ cấu hình hiện tại vì việc khởi tạo có thể làm thay đổi nhiều tham số quan trọng.

3. Chọn phương pháp điều khiển động cơ

Cài A1-02 theo loại động cơ và cấu hình encoder:

A1-02 = 0: V/f.
A1-02 = 2: Open Loop Vector.
A1-02 = 3: Closed Loop Vector cho động cơ IM.
A1-02 = 7: Closed Loop Vector cho động cơ PM.

Nếu dùng A1-02 = 3 hoặc 7, cần kiểm tra đúng card PG và encoder trước khi chạy.

4. Kiểm tra chiều quay động cơ

Khi nhận lệnh UP, động cơ phải quay theo chiều làm cabin đi lên.

Nếu chiều cơ khí không đúng, có thể chỉnh b1-14 hoặc thay đổi thứ tự hai pha đầu ra của động cơ sau khi đã ngắt nguồn hoàn toàn. Manual yêu cầu hoàn thành bước xác định chiều động cơ trước khi xác định chiều encoder.

5. Cài encoder

Với chế độ Closed Loop:

F1-01: thiết lập độ phân giải encoder.
F1-05: thiết lập chiều quay encoder.
U1-05: có thể dùng để kiểm tra phản hồi tốc độ và xác định chiều encoder.

Nếu quay động cơ theo chiều UP mà U1-05 mang giá trị âm, cần kiểm tra lại F1-05 hoặc đấu nối encoder.

6. Cài đơn vị hiển thị theo thang máy

Một điểm rất hữu ích của L1000A là có thể hiển thị tốc độ theo m/s thay vì chỉ Hz hoặc %.

Trước khi chọn đơn vị thang máy, có thể cần khai báo:

o1-20: Traction Sheave Diameter – đường kính puly kéo.
o1-21: Roping Ratio – tỷ số treo cáp.
o1-22: Mechanical Gear Ratio – tỷ số truyền.
o1-03: lựa chọn đơn vị hiển thị.

Khi chọn cấu hình tương ứng, tốc độ có thể hiển thị theo m/s, Accel/Decel theo m/s² và Jerk theo m/s³.

7. Nhập thông số động cơ và Auto-Tuning

Đây là một trong những bước quan trọng nhất khi cài đặt biến tần Yaskawa L1000A.

Với động cơ không đồng bộ

Một số kiểu Auto-Tuning chính:

T1-01	Loại Auto-Tuning
0	Rotational Auto-Tuning
1	Stationary Auto-Tuning 1
2	Stationary Auto-Tuning for Line-to-Line Resistance
4	Stationary Auto-Tuning 2

T1-01 = 0 cho độ chính xác cao và được Yaskawa khuyến nghị khi điều kiện cho phép, nhưng động cơ phải có thể quay tự do hoặc với tải nhẹ; trong ứng dụng thang máy thường cần tháo cáp tải theo hướng dẫn commissioning.

Nếu không thể cho motor quay, có thể sử dụng Stationary Auto-Tuning phù hợp với chế độ điều khiển.

Các dữ liệu thường cần nhập gồm T1-02 công suất, T1-03 điện áp, T1-04 dòng điện, T1-05 tần số, cùng các thông số motor khác theo nameplate hoặc test report.

Với động cơ PM

Một số chế độ quan trọng:

T2-01 = 0: nhập Motor Data khi có motor test report.
T2-01 = 1: Stationary Auto-Tuning.
T2-01 = 2: tuning điện trở stator.
T2-01 = 4: Stationary Encoder Offset Auto-Tuning.
T2-01 = 10: Rotational Encoder Offset Auto-Tuning.
T2-01 = 11: Rotational Back EMF Constant Auto-Tuning.

Đối với PM motor, encoder offset đặc biệt quan trọng. Khi thay motor, encoder hoặc biến tần, cần kiểm tra và thực hiện lại quá trình tuning theo yêu cầu.

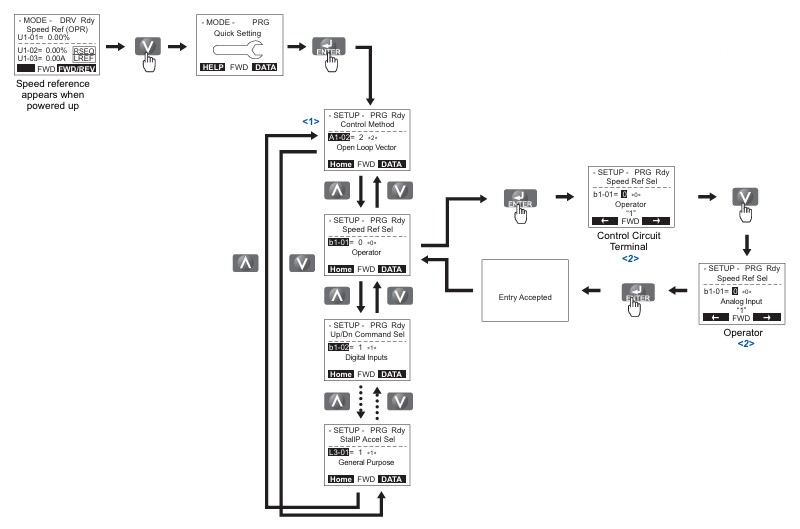

8. Chọn nguồn lệnh và nguồn tốc độ

Hai tham số quan trọng:

b1-01 – Speed Reference Selection

b1-01	Nguồn tốc độ
0	Digital Operator / preset speed qua digital input
1	Analog Input
2	MEMOBUS/Modbus
3	Option Card

b1-02 – Up/Down Command Selection

b1-02	Nguồn lệnh UP/DOWN
0	Digital Operator
1	Control Circuit Terminal
2	MEMOBUS/Modbus
3	Option Card

Trong đa số ứng dụng thang máy dùng bộ điều khiển ngoài, b1-02 = 1 là lựa chọn tiêu chuẩn.

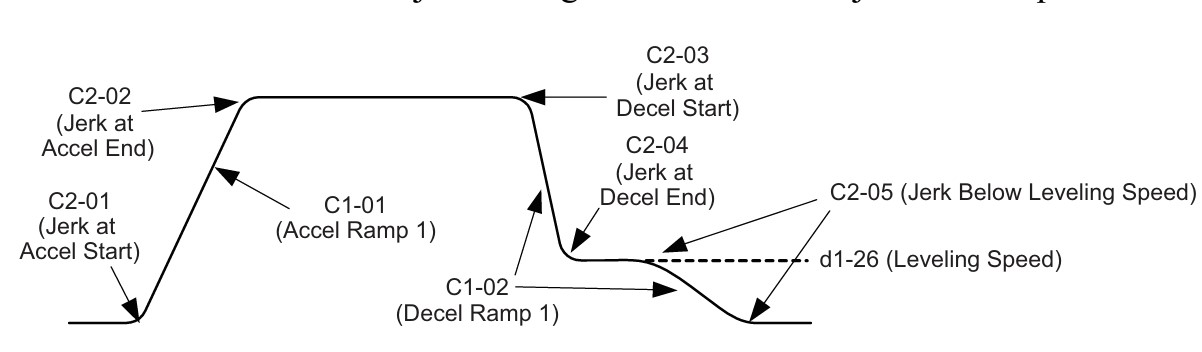

9. Cài Acceleration, Deceleration và Jerk

Các tham số thường gặp:

C1-01: Acceleration Ramp 1.
C1-02: Deceleration Ramp 1.
C1-09: Fast Stop Ramp.
C2-01 đến C2-05: các giá trị Jerk ở từng giai đoạn tăng giảm tốc.

Jerk quyết định mức độ chuyển tiếp giữa các gia tốc, vì vậy ảnh hưởng trực tiếp đến cảm giác êm hay giật của cabin. Manual khuyến nghị điều chỉnh nhóm C2 khi xuất hiện shock trong quá trình thay đổi tốc độ.

Không nên giảm Deceleration quá mạnh vì năng lượng tái sinh có thể làm tăng điện áp DC bus và gây lỗi ov – Overvoltage.

V. Cài Đặt Yaskawa L1000A Theo Từng Cách Điều Khiển

1. Chạy thử bằng bàn phím

Để commissioning ban đầu có thể sử dụng:

b1-01 = 0
b1-02 = 0
Cài tốc độ thử tại d1-01.
Chuyển LOCAL nếu cần.
Chọn chiều UP/DOWN trên operator.
Nhấn RUN.

Manual mô tả b1-02 = 0 chủ yếu dùng cho test run, không phải cấu hình tiêu chuẩn khi vận hành thang máy thực tế.

2. Điều khiển bằng bộ điều khiển thang máy và nhiều cấp tốc độ

Cấu hình phổ biến:

b1-01 = 0
b1-02 = 1

Sau đó dùng các đầu vào số để chọn tốc độ.

Với d1-18 = 0, L1000A cho phép sử dụng tối đa tám mức tham chiếu từ d1-01 đến d1-08. S5, S6 và S7 có thể tương ứng với Multi-Speed Reference 1, 2 và 3 để tạo tổ hợp tốc độ.

3. Cài các tốc độ Nominal, Intermediate và Leveling

L1000A có cấu hình riêng cho thang máy thông qua d1-18 = 1 hoặc 2.

Khi đó có thể sử dụng:

d1-19: Nominal Speed.
Các tham số tiếp theo cho Intermediate/Releveling Speed.
d1-24: Inspection Speed.
d1-26: Leveling Speed.

Nếu d1-18 = 1, tốc độ cao có thể được ưu tiên; còn d1-18 = 2 cho phép ưu tiên Leveling Speed theo sequence tương ứng.

Đây là nhóm tham số rất quan trọng khi cần xử lý hiện tượng thang giảm tốc quá sớm, quá muộn hoặc vào tầng chưa ổn định.

4. Điều khiển tốc độ bằng tín hiệu analog

Nếu bộ điều khiển xuất tốc độ dạng điện áp:

b1-01 = 1
b1-02 = 1

Với terminal A1:

H3-01 = 0: tín hiệu 0–10 V.
H3-02 = 0: Speed Reference.

A2 cũng có thể được cấu hình làm nguồn tốc độ với nhóm H3-09/H3-10. Manual cho phép A1 và A2 nhận tín hiệu điện áp làm speed reference.

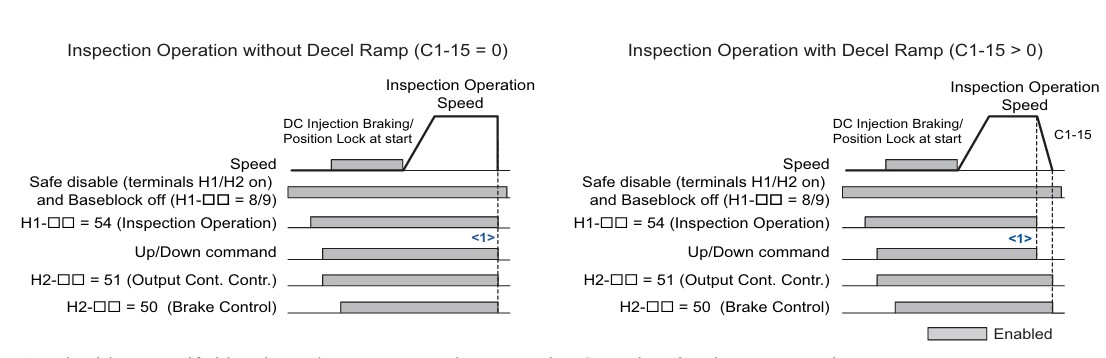

5. Inspection Operation

Inspection Operation được sử dụng trong quá trình kiểm tra, bảo trì và commissioning thang máy.

Một đầu vào đa chức năng có thể được gán: H1-xx = 54 – Inspection Operation

Tốc độ Inspection được thiết lập tại d1-24. Khi chạy Inspection cần đặc biệt tuân thủ sequence phanh, contactor và hệ thống an toàn của thang.

6. Cài trình tự phanh – Brake Sequence

Với ứng dụng thang máy, đây là phần không nên bỏ qua.

L1000A hỗ trợ trình tự phanh có hoặc không có Torque Compensation khi khởi động. Manual sử dụng các tín hiệu như:

Brake Control.
Output Contactor Control.
Motor Contactor Feedback.
Brake Feedback.

Một số tham số S1 liên quan đến thời gian trình tự gồm Brake Release Delay, Brake Close Delay, DC Injection/Position Lock và Up/Down Command Delay.

Ở cấu hình mặc định, relay M1-M2 có thể được gán Brake Control và M3-M4 được gán Output Contactor Control.

Nếu sequence sai, motor có thể tạo mô-men chưa đủ trước khi phanh mở hoặc phanh đóng quá sớm, gây rung giật, trôi cabin hoặc phát sinh lỗi.

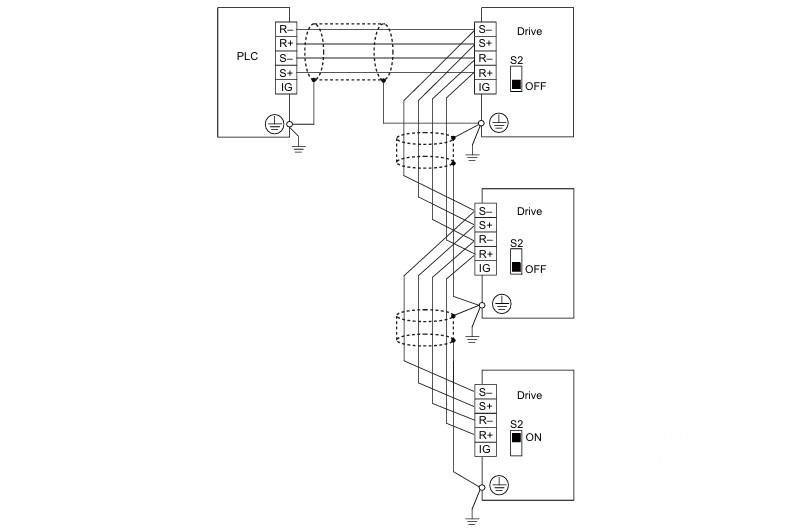

7. Điều khiển Yaskawa L1000A qua MEMOBUS/Modbus

L1000A tích hợp cổng RS-422/RS-485 tại:

R+
R-
S+
S-
IG

Muốn điều khiển tốc độ và UP/DOWN bằng truyền thông:

b1-01 = 2
b1-02 = 2

Các tham số H5 thường dùng:

Tham số	Chức năng
H5-01	Địa chỉ Slave
H5-02	Baud rate
H5-03	Parity
H5-04	Cách xử lý khi lỗi truyền thông
H5-05	Bật/tắt phát hiện lỗi truyền thông
H5-09	Thời gian phát hiện mất truyền thông

H5-02 hỗ trợ từ 1.200 đến 115.200 bps, mặc định 9.600 bps. H5-03 hỗ trợ No Parity, Even và Odd.

Nếu biến tần nằm cuối mạng truyền thông, điện trở termination tích hợp có thể được bật bằng DIP switch S2; chỉ các thiết bị ở đầu cuối đường mạng mới nên bật termination.

Trong bảng thanh ghi của L1000A:

0001H: Operation Commands và Multi-function Inputs.
0002H: Speed Reference.

VI. Bảng Mã Lỗi Biến Tần Yaskawa L1000A Thường Gặp

Mã lỗi	Ý nghĩa	Hướng kiểm tra
oC	Overcurrent – Quá dòng	Kiểm tra motor, cáp U/V/W, tải, Accel/Decel và công suất biến tần
GF	Ground Fault – Chạm đất	Kiểm tra cách điện động cơ và cáp động lực
LF	Output Phase Loss	Kiểm tra dây U/V/W, cuộn dây motor, terminal lỏng
ov	DC Bus Overvoltage	Tăng thời gian giảm tốc, kiểm tra hệ thống hãm và tải tái sinh
Uv1	DC Bus Undervoltage	Kiểm tra nguồn đầu vào, mất pha và điện áp DC bus
PF	Input Phase Loss	Kiểm tra R/L1, S/L2, T/L3 và mất cân bằng nguồn
oH1	Heatsink Overheat	Kiểm tra nhiệt độ tủ, quạt làm mát và tải
oL1	Motor Overload	Kiểm tra tải, chu kỳ chạy và dòng định mức motor
oL2	Drive Overload	Kiểm tra tải, công suất biến tần và chu kỳ tăng giảm tốc
PGo	Encoder Disconnected	Kiểm tra dây encoder, nguồn encoder và kết nối card PG
dEv	Speed Deviation	Kiểm tra tải, encoder, phanh và Accel/Decel
CE	MEMOBUS/Modbus Communication Error	Kiểm tra RS485, địa chỉ, baud rate, parity và timeout

Không nên reset lỗi liên tục khi chưa xác định nguyên nhân. Đặc biệt với các lỗi encoder, brake response, speed deviation, overcurrent hoặc ground fault trên hệ thống thang máy, cần xác định chính xác nguyên nhân trước khi cho cabin hoạt động trở lại.

Khi biến tần Yaskawa L1000A không chạy, chạy sai chiều, báo lỗi encoder, rung giật khi khởi động, không vào tầng chính xác hoặc gặp lỗi truyền thông, hãy liên hệ ngay với Tự động hoá toàn cầu để được đội ngũ kỹ thuật hỗ trợ.
