Hướng Dẫn Cài Đặt Biến Tần Yaskawa H1000 Chi Tiết

Trong quá trình cài đặt biến tần Yaskawa H1000, người dùng thường gặp khó khăn khi lựa chọn chế độ điều khiển, xác định nguồn lệnh chạy, nguồn đặt tần số, nhập thông số động cơ hoặc thực hiện Auto-Tuning. Nếu thiết lập sai tham số, biến tần có thể không chạy, không nhận tín hiệu điều khiển, motor hoạt động không ổn định hoặc phát sinh lỗi trong quá trình vận hành.

Trong bài viết này, chúng tôi sẽ hướng dẫn cài đặt biến tần Yaskawa H1000 chi tiết từ cách sử dụng bàn phím, đấu dây, thiết lập các thông số cơ bản, khai báo thông số động cơ, Auto-Tuning đến các phương án điều khiển bằng keypad, công tắc, chiết áp, nhiều cấp tốc độ và truyền thông Modbus. Qua đó, người dùng có thể cài đặt và vận hành H1000 đúng cách, an toàn và phù hợp với từng ứng dụng thực tế.

I. Tổng Quan Về Biến Tần Yaskawa H1000

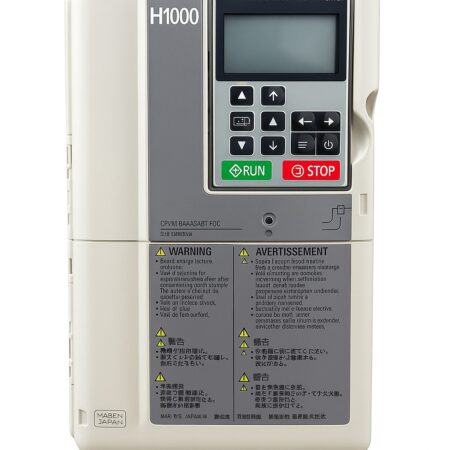

Yaskawa H1000 là dòng biến tần hiệu suất cao của Yaskawa, được phát triển cho các hệ thống truyền động công nghiệp yêu cầu mô-men lớn, khả năng chịu tải nặng và độ chính xác điều khiển cao. Yaskawa định vị H1000 là dòng Super Heavy Duty, High Performance Drive, phù hợp với nhiều ứng dụng như băng tải, cầu trục, cơ cấu nâng hạ, máy nén khí, máy công nghiệp tải nặng và các hệ thống cần kiểm soát tốc độ – mô-men chính xác.

Theo tài liệu kỹ thuật của Yaskawa, H1000 được sản xuất với hai dải điện áp chính:

• 200 V, nguồn vào ba pha: công suất từ 0,4 đến 110 kW.
• 400 V, nguồn vào ba pha: công suất từ 0,4 đến 560 kW.

Về phương pháp điều khiển động cơ, Yaskawa H1000 hỗ trợ nhiều chế độ hơn so với các dòng biến tần chuyên dụng cho quạt và bơm:

• V/f Control: điều khiển V/f cơ bản, phù hợp với các ứng dụng không yêu cầu độ chính xác tốc độ quá cao.
• V/f Control with PG: điều khiển V/f kết hợp phản hồi encoder.
• Open Loop Vector Control: điều khiển vector vòng hở, giúp cải thiện khả năng điều khiển mô-men mà không cần encoder.
• Closed Loop Vector Control: điều khiển vector vòng kín sử dụng phản hồi PG/encoder, phù hợp với các ứng dụng cần độ chính xác cao.
• Open Loop Vector Control for PM: điều khiển vector vòng hở cho động cơ nam châm vĩnh cửu.
• Advanced Open Loop Vector Control for PM: điều khiển vector vòng hở nâng cao cho động cơ PM.
• Closed Loop Vector Control for PM: điều khiển vector vòng kín cho động cơ PM.

Một điểm đáng chú ý của H1000 là khả năng thiết lập nhanh theo từng ứng dụng thông qua tham số A1-06 – Application Preset. Người dùng có thể lựa chọn sẵn các cấu hình như:

• Water Supply Pump: bơm cấp nước.
• Conveyor: băng tải.
• Exhaust Fan: quạt hút.
• HVAC Fan: quạt HVAC.
• Air Compressor: máy nén khí.
• Hoist: cơ cấu nâng hạ.
• Traveling: cơ cấu di chuyển.
• Hoist with PG: hệ thống nâng hạ sử dụng phản hồi encoder.

Khi lựa chọn Application Preset, biến tần sẽ tự động thiết lập một số tham số phù hợp với đặc tính của từng tải, giúp rút ngắn thời gian commissioning. Tuy nhiên, một số chức năng của các đầu vào/đầu ra I/O cũng có thể thay đổi theo preset đã chọn, vì vậy cần kiểm tra lại sơ đồ điều khiển trước khi đưa hệ thống vào vận hành.

Ngoài ra, H1000 còn hỗ trợ nhiều tính năng phục vụ hệ thống truyền động công nghiệp như Auto-Tuning, PID Control, Speed Search, Energy Saving, Multi-Step Speed, giới hạn mô-men, tín hiệu analog, pulse train, encoder và truyền thông MEMOBUS/Modbus RS-485/422. Cổng truyền thông tích hợp cho phép biến tần kết nối với PLC, HMI hoặc hệ thống điều khiển trung tâm; tốc độ truyền MEMOBUS/Modbus có thể lên tới 115,2 kbps.

Với những đặc điểm trên, Yaskawa H1000 thường được sử dụng trong các ứng dụng như cầu trục, cổng trục, thang nâng, băng tải tải nặng, máy cán, máy nén khí, máy công nghiệp công suất lớn, cơ cấu di chuyển và các hệ thống truyền động yêu cầu kiểm soát tốc độ – mô-men chính xác.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa H1000

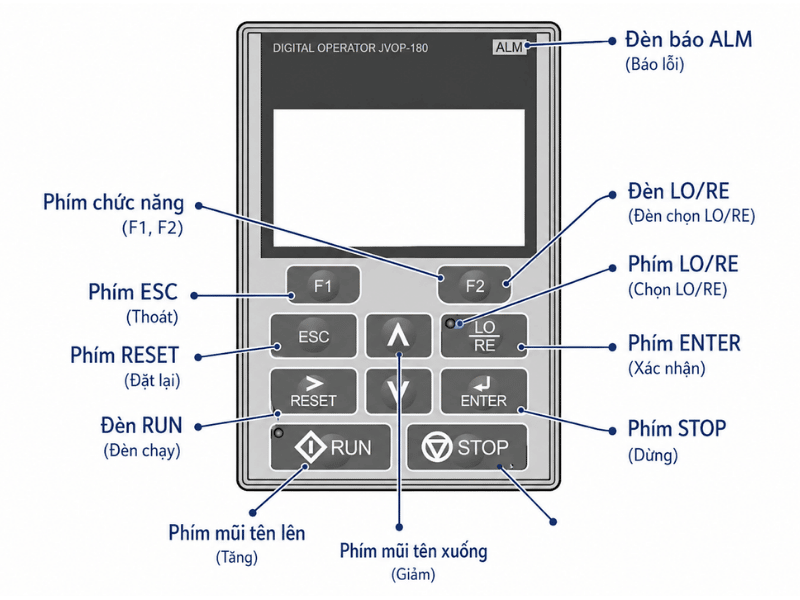

Yaskawa H1000 sử dụng Digital Operator JVOP-180. Bàn phím có màn hình LCD, cho phép nhập lệnh RUN/STOP, cài đặt tham số, theo dõi tần số, dòng điện, trạng thái vận hành và xem thông tin lỗi.

1. Chức năng các phím chính

Phím	Chức năng
F1/F2	Thay đổi chức năng tùy màn hình
ESC	Quay về màn hình trước, dịch con trỏ sang trái
RESET	Dịch con trỏ sang phải hoặc reset lỗi
RUN	Chạy biến tần trong LOCAL Mode
▲ / ▼	Di chuyển menu, chọn tham số, tăng/giảm giá trị
STOP	Dừng biến tần
ENTER	Chọn menu hoặc lưu giá trị
LO/RE	Chuyển giữa LOCAL và REMOTE

Khi đèn LO/RE sáng, biến tần đang ở LOCAL và nhận lệnh trực tiếp từ Digital Operator. Khi chuyển sang REMOTE, nguồn lệnh RUN và nguồn đặt tần số sẽ phụ thuộc vào các tham số như b1-01 và b1-02. Chức năng của từng phím được mô tả trong phần Digital Operator của manual H1000.

2. Cách thay đổi tham số

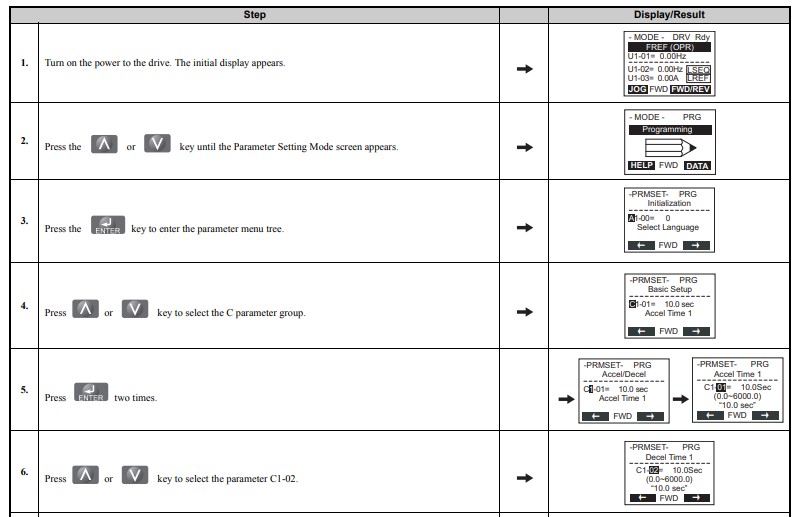

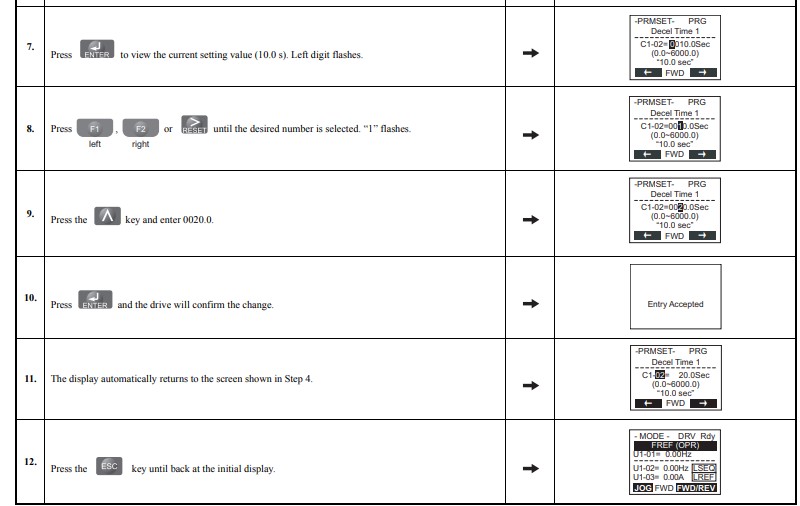

Ví dụ muốn thay C1-02 từ 10 giây lên 20 giây, người vận hành cấp nguồn cho biến tần, chuyển đến Parameter Setting Mode, truy cập nhóm C, chọn nhóm C1, tìm C1-02, nhấn ENTER để mở giá trị, dùng các phím điều hướng để chỉnh thành 20 giây, sau đó nhấn ENTER để lưu.

Khi thao tác với H1000, nên sử dụng Verify Menu để kiểm tra những tham số đã thay đổi so với mặc định. Điều này đặc biệt hữu ích trong quá trình commissioning hoặc xử lý một biến tần đã được cài đặt từ trước.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa H1000

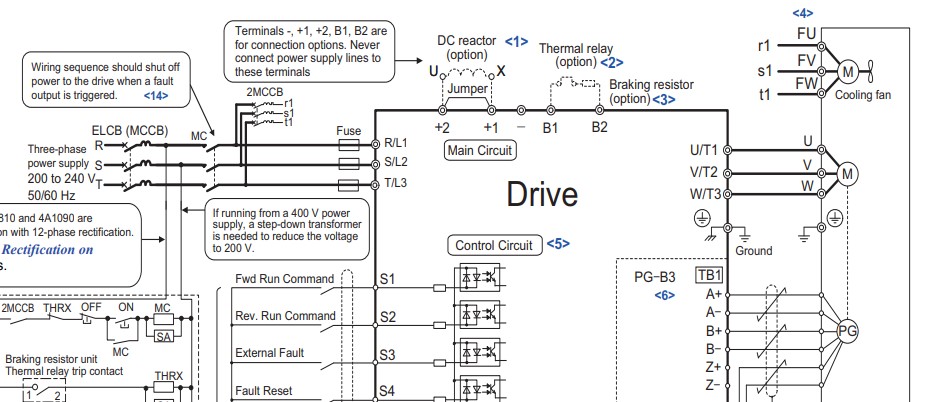

Đấu dây chính xác là bước bắt buộc trước khi tiến hành cài đặt biến tần Yaskawa H1000. Sơ đồ kết nối tiêu chuẩn của H1000 được trình bày tại Figure 3.1 trong manual.

Tải manual biến tần Yaskawa H1000: TẠI ĐÂY

1. Đấu nguồn vào và động cơ

Các terminal động lực cơ bản gồm:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện ba pha đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
+1, +2	Kết nối DC reactor tùy model
B1, B2	Liên quan đến điện trở hãm trên model phù hợp
Ground	Tiếp địa

Nguồn điện phải được đưa vào R/L1, S/L2, T/L3, trong khi động cơ kết nối với U/T1, V/T2, W/T3. Tuyệt đối không đưa nguồn AC trực tiếp vào đầu ra U/V/W.

Manual cũng cảnh báo các terminal –, +1, +2, B1 và B2 là những đầu nối dành cho các tùy chọn thích hợp, không được đấu nguồn điện trực tiếp vào các chân này.

2. Các đầu vào số thường dùng

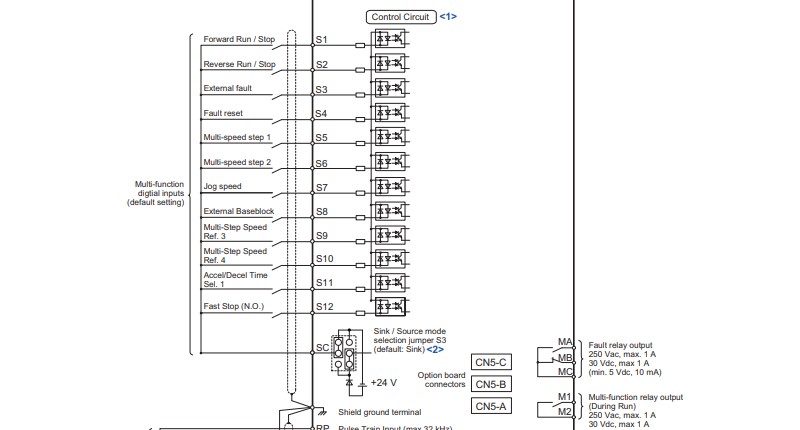

H1000 có nhiều đầu vào số đa chức năng từ S1 trở đi. Trong cấu hình tiêu chuẩn, S1 được sử dụng cho Forward Run/Stop, S2 cho Reverse Run/Stop; các đầu vào tiếp theo có thể thực hiện các chức năng như External Fault, Fault Reset, Multi-Step Speed, External Baseblock, Jog, Fast Stop hoặc lựa chọn thời gian tăng/giảm tốc. Sơ đồ mặc định được thể hiện tại Figure 3.1 trang 58 của manual.

Các chức năng này có thể được thay đổi bằng nhóm tham số H1 để phù hợp với từng mạch điều khiển. H1000 cũng hỗ trợ cả Sink và Source Mode. Jumper S3 được sử dụng để lựa chọn chế độ Sink/Source và cấu hình mặc định là Sink.

3. Đầu vào analog

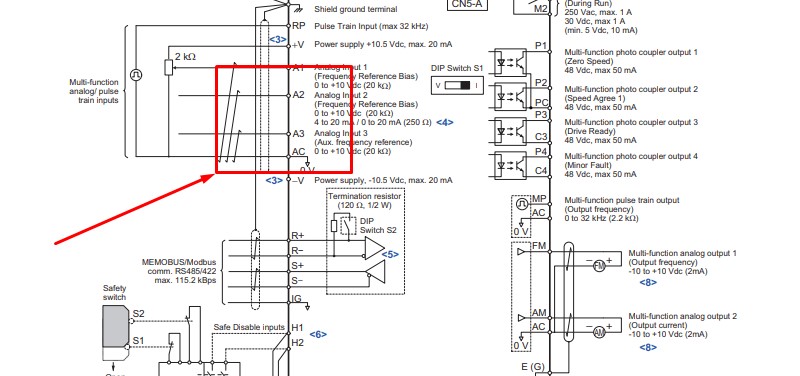

H1000 cung cấp các terminal analog A1, A2 và A3. Nguồn tham chiếu +V là +10,5 VDC, trong khi AC là common cho tín hiệu analog.

A1 và A3 có thể sử dụng tín hiệu điện áp. A2 hỗ trợ cả tín hiệu điện áp và dòng điện. Theo sơ đồ chuẩn, A2 có thể nhận 0–10 V, 4–20 mA hoặc 0–20 mA, tuy nhiên phải thiết lập đúng DIP switch S1 tương ứng với loại tín hiệu sử dụng.

Khi sử dụng tín hiệu analog trong môi trường công nghiệp nhiều nhiễu, nên dùng dây xoắn đôi có shield và tách đường tín hiệu khỏi dây động lực của motor.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa H1000

1. Kiểm tra trước khi cấp nguồn

Trước khi nhập tham số, cần xác nhận đúng model H1000, cấp điện áp nguồn và công suất động cơ. Đồng thời ghi lại công suất định mức, điện áp, dòng điện, tần số, số cực và tốc độ định mức trên nameplate động cơ.

Đây là những thông tin cần thiết khi khai báo motor hoặc thực hiện Auto-Tuning.

2. Khôi phục cài đặt ban đầu

Tham số A1-03 – Initialize Parameters được sử dụng để khởi tạo biến tần.

A1-03	Chức năng
0	Không khởi tạo
1110	User Initialization
2220	2-Wire Initialization
3330	3-Wire Initialization
5550	Reset lỗi oPE04

Với hệ thống sử dụng công tắc duy trì để chạy thuận/nghịch, thường sử dụng cấu hình 2-wire. Với mạch START/STOP bằng nút nhấn, có thể sử dụng 3-wire.

Không nên reset một biến tần đang vận hành trên máy cũ khi chưa sao lưu tham số, bởi thao tác khởi tạo có thể làm mất cấu hình đang dùng.

3. Chọn phương pháp điều khiển động cơ

Tham số quan trọng tiếp theo là A1-02. Với tải đơn giản, V/f có thể đáp ứng tốt. Với băng tải, nâng hạ hoặc tải cần mô-men tốt ở tốc độ thấp, Open Loop Vector hoặc Closed Loop Vector thường phù hợp hơn nếu hệ thống và động cơ đáp ứng yêu cầu.

Đặc biệt, H1000 có khả năng điều khiển cả động cơ PM nên người cài đặt cần xác định đúng loại động cơ trước khi lựa chọn chế độ.

4. Nhập thông số động cơ và Auto-Tuning

H1000 cung cấp nhiều chế độ Auto-Tuning cho động cơ không đồng bộ. Manual phân biệt Rotational Auto-Tuning, Stationary Auto-Tuning 1, Stationary Auto-Tuning 2 và Stationary Auto-Tuning for Line-to-Line Resistance.

Với Open Loop Vector hoặc Closed Loop Vector, T1-01 = 0 – Rotational Auto-Tuning cho kết quả chính xác nhất nếu động cơ có thể tách khỏi tải hoặc tải trong quá trình tuning nhỏ hơn khoảng 30%.

Nếu động cơ không thể quay tự do, có thể lựa chọn Stationary Auto-Tuning phù hợp. Với trường hợp chỉ cần đo điện trở dây-dây, chẳng hạn sau khi thay cáp motor dài trên 50 m, có thể sử dụng T1-01 = 2.

Các dữ liệu động cơ quan trọng gồm:

Tham số	Nội dung
T1-02	Công suất định mức động cơ
T1-03	Điện áp định mức
T1-04	Dòng điện định mức
T1-05	Tần số cơ bản
T1-06	Số cực
T1-07	Tốc độ cơ bản

Manual yêu cầu các giá trị này được lấy từ nameplate hoặc motor test report.

Đối với Stationary Auto-Tuning, mặc dù motor không quay nhưng vẫn có điện áp cấp đến động cơ. Vì vậy tuyệt đối không thao tác vào motor hoặc dây động lực trong khi quá trình tuning chưa kết thúc.

5. Chọn nguồn lệnh chạy

Tham số b1-02 – Run Command Selection 1 xác định nguồn nhận lệnh RUN khi biến tần ở REMOTE.

b1-02	Nguồn lệnh RUN
0	Digital Operator
1	Control Circuit Terminal
2	MEMOBUS/Modbus
3	Option Card

Trong thực tế, nếu chạy bằng nút nhấn hoặc PLC qua tín hiệu số, lựa chọn phổ biến là b1-02 = 1. Manual xác nhận khi b1-02 = 1, lệnh Run/Stop được nhận từ các digital input terminal.

6. Chọn nguồn đặt tần số

Tham số b1-01 – Frequency Reference Selection 1 xác định nguồn đặt tốc độ.

b1-01	Nguồn đặt tần số
0	Operator Keypad
1	Analog Input
2	MEMOBUS/Modbus
3	Option Card
4	Pulse Train Input

Với b1-01 = 0, tốc độ được nhập từ keypad hoặc các giá trị d1. Với b1-01 = 1, H1000 nhận tín hiệu analog từ A1, A2 hoặc A3.

Hai tham số b1-01 và b1-02 là những tham số nên kiểm tra đầu tiên khi biến tần không chạy hoặc không nhận đúng tín hiệu tốc độ.

7. Cài tần số và thời gian tăng giảm tốc

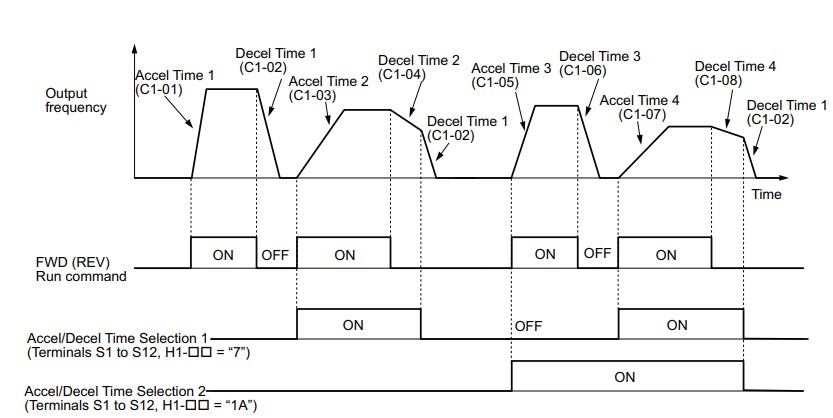

Các tham số cơ bản thường dùng gồm d1-01 – Frequency Reference 1, C1-01 – Acceleration Time 1 và C1-02 – Deceleration Time 1.

Không nên đặt Acceleration/Deceleration quá ngắn khi chưa kiểm tra đặc tính tải. Tăng tốc quá nhanh dễ làm dòng motor tăng cao, trong khi giảm tốc quá nhanh với tải quán tính lớn có thể làm điện áp DC bus tăng và phát sinh lỗi quá áp.

8. Chạy thử động cơ

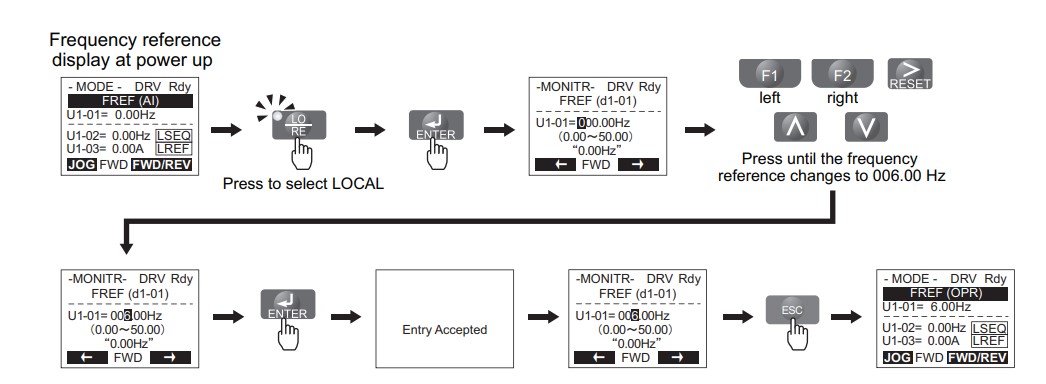

Manual H1000 hướng dẫn chạy thử không tải với d1-01 = 6 Hz. Sau khi chuyển sang LOCAL và nhấn RUN, kiểm tra chiều quay, tiếng ồn, độ rung và trạng thái lỗi. Nếu hoạt động bình thường, tăng tần số từng bước khoảng 10 Hz và theo dõi dòng điện tại U1-03; dòng phải thấp hơn đáng kể so với dòng định mức của motor khi đang chạy không tải.

Chỉ nên kết nối tải và chạy ở tốc độ cao sau khi quá trình kiểm tra không tải hoàn tất.

V. Cài Đặt Yaskawa H1000 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Đây là cách nên sử dụng khi commissioning lần đầu. Thiết lập b1-01 = 0 và b1-02 = 0, sau đó nhập tần số tại d1-01, chuyển sang LOCAL và dùng RUN/STOP trên Digital Operator.

Phương án này giúp tách biệt biến tần và motor khỏi các tín hiệu điều khiển bên ngoài, thuận tiện khi cần xác định lỗi nằm ở biến tần hay hệ thống PLC/tủ điện.

2. Chạy bằng công tắc ngoài, chỉnh tốc độ bằng bàn phím

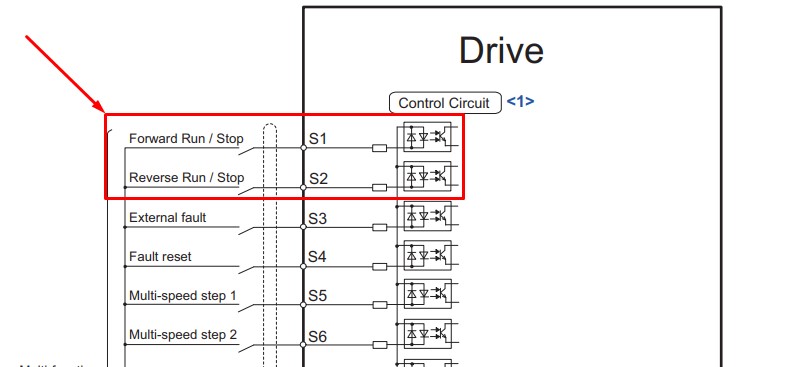

Thiết lập b1-02 = 1 và b1-01 = 0. Với cấu hình 2-wire thông thường, S1 dùng cho chạy thuận và S2 cho chạy nghịch. Sau khi đấu dây, chuyển H1000 sang REMOTE.

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp

Đây là cách điều khiển đơn giản được sử dụng khá phổ biến.

Thiết lập b1-02 = 1 để nhận RUN từ terminal và b1-01 = 1 để nhận tần số từ analog.

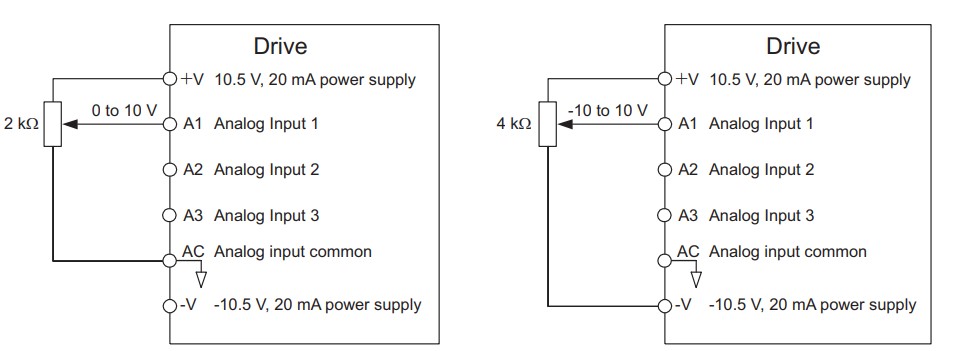

Với chiết áp 0–10 V, một đầu nối +V, chân giữa nối A1 và đầu còn lại nối AC. Manual H1000 có riêng sơ đồ Figure 5.1 – Setting the Frequency Reference as a Voltage Signal at Terminal A1 cho kiểu điều khiển này.

Nếu sử dụng A2 thay cho A1, cần đặc biệt kiểm tra DIP switch S1 để chắc chắn đang chọn đúng chế độ Voltage hay Current.

4. Điều khiển bằng nút nhấn ba dây

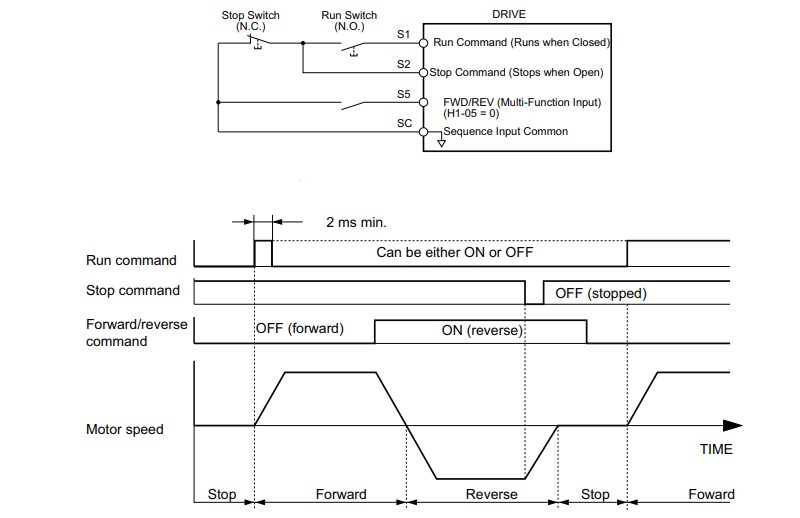

Với mạch START/STOP bằng nút nhấn, có thể sử dụng A1-03 = 3330 – 3-Wire Initialization.

Khi sử dụng 3-wire, phải kiểm tra kỹ trình tự tín hiệu và tham số b1-17 – Run Command at Power Up. Manual cảnh báo việc cấu hình 3-wire không đúng có thể khiến động cơ khởi động ngoài ý muốn khi cấp nguồn.

Vì vậy nên thực hiện cấu hình biến tần trước, sau đó mới hoàn thiện dây điều khiển START/STOP.

5. Cài nhiều cấp tốc độ

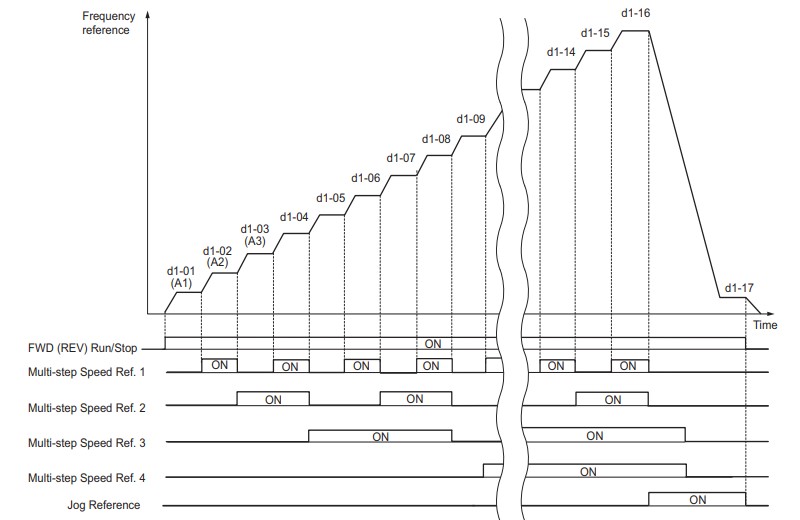

H1000 có khả năng lưu tới 16 giá trị Frequency Reference cùng một Jog Frequency thông qua nhóm d1.

Các tham số d1-01 đến d1-16 được sử dụng cho các cấp tốc độ, trong khi d1-17 là Jog Frequency. Người dùng có thể gán các đầu vào digital chức năng Multi-Step Speed để lựa chọn tốc độ trong khi máy đang chạy.

Phương án này phù hợp với băng tải, máy nâng hạ hoặc máy sản xuất chỉ cần một số tốc độ cố định mà không cần tín hiệu analog hoặc PLC xuất tốc độ liên tục.

6. Điều khiển H1000 qua MEMOBUS/Modbus

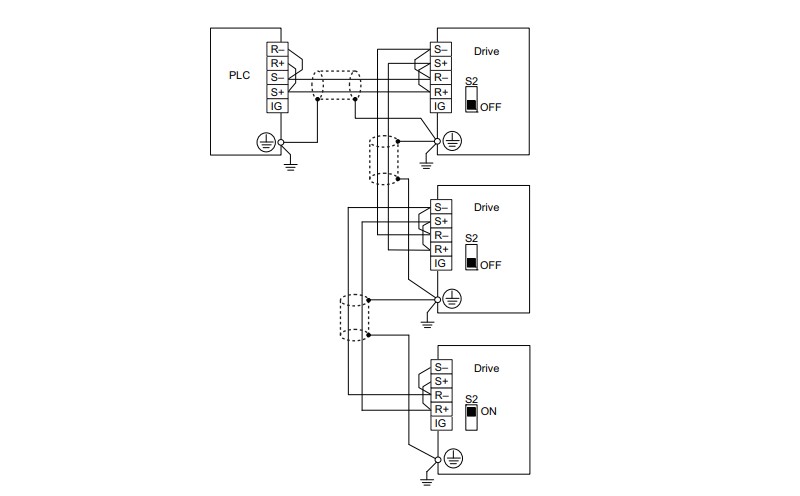

H1000 tích hợp cổng RS-422/RS-485 với các terminal R+, R-, S+, S-, cho phép kết nối PLC hoặc HMI bằng giao thức MEMOBUS/Modbus.

Để nhận cả RUN và tần số qua truyền thông, thiết lập b1-01 = 2 và b1-02 = 2.

Các tham số quan trọng gồm H5-01 cho địa chỉ slave, H5-02 cho baud rate, H5-03 cho parity, H5-04 cho phương án xử lý khi mất truyền thông, H5-05 cho phép phát hiện lỗi truyền thông và H5-06 thiết lập thời gian chờ trước khi phản hồi.

H5-02 hỗ trợ nhiều tốc độ truyền từ 1.200 đến 115.200 bps. Sau khi thay đổi các thông số truyền thông cơ bản, manual yêu cầu cycle nguồn để thiết lập mới có hiệu lực.

Nếu H1000 nằm ở cuối đường truyền, điện trở kết thúc mạng có thể được bật bằng DIP switch S2. Chỉ các thiết bị ở hai đầu bus nên sử dụng termination phù hợp.

7. Cài nhanh bằng Application Preset

Một điểm mạnh của H1000 là A1-06 – Application Preset.

A1-06	Ứng dụng
0	General Purpose
1	Water Supply Pump
2	Conveyor
3	Exhaust Fan
4	HVAC Fan
5	Air Compressor
6	Hoist
7	Traveling
8	Hoist with PG

Khi lựa chọn preset, H1000 tự thay đổi một số tham số nhằm phù hợp với đặc tính ứng dụng. Chẳng hạn các thiết lập dành cho Hoist sẽ khác đáng kể so với Pump hoặc HVAC.

Tuy nhiên, Application Preset có thể thay đổi chức năng I/O terminal. Vì vậy sau khi thay đổi A1-06, phải kiểm tra lại toàn bộ sơ đồ điều khiển trước khi cấp lệnh RUN. Manual H1000 có cảnh báo rõ về nguy cơ thiết bị vận hành ngoài dự kiến nếu terminal thay đổi chức năng.

VI. Bảng Mã Lỗi Biến Tần Yaskawa H1000 Thường Gặp

Mã lỗi	Ý nghĩa	Hướng kiểm tra
oC	Overcurrent – Quá dòng	Kiểm tra tải, motor, dây U/V/W và thời gian tăng tốc
ov	Overvoltage – Quá áp	Kiểm tra tải tái sinh, tăng thời gian giảm tốc
Uv1	Undervoltage	Kiểm tra nguồn vào và điện áp DC bus
GF	Ground Fault	Kiểm tra chạm đất, cách điện motor và dây motor
LF	Output Phase Loss	Kiểm tra U/T1, V/T2, W/T3 và motor
PF	Input Phase Loss	Kiểm tra nguồn R/L1, S/L2, T/L3
oH1	Heatsink Overheat	Kiểm tra quạt, thông gió và nhiệt độ tủ
oL1	Motor Overload	Kiểm tra tải và thông số motor
oL2	Drive Overload	Kiểm tra tải và công suất biến tần
CE	MEMOBUS/Modbus Communication Error	Kiểm tra RS485, địa chỉ, baud rate và parity

Khi biến tần báo lỗi, không nên reset liên tục mà chưa xác định nguyên nhân. Đặc biệt với các lỗi quá dòng, chạm đất, mất pha hoặc quá nhiệt, cần kiểm tra motor, dây dẫn và tải cơ khí trước khi cho hệ thống hoạt động trở lại.

Nếu biến tần Yaskawa H1000 không chạy, không nhận tín hiệu, thường xuyên báo lỗi, cần cài đặt Auto-Tuning hoặc kết nối với PLC/HMI, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và hỗ trợ kỹ thuật, giúp xác định đúng nguyên nhân và lựa chọn phương án xử lý phù hợp.
