Hướng Dẫn Cài Đặt Biến Tần Yaskawa F7 Chi Tiết

Yaskawa F7 là dòng biến tần công nghiệp có hệ thống tham số tương đối đầy đủ, hỗ trợ nhiều phương pháp điều khiển động cơ và nhiều nguồn phát lệnh khác nhau. Vì vậy, khi cài đặt biến tần Yaskawa F7, người dùng cần xác định rõ biến tần sẽ lấy lệnh RUN ở đâu, lấy tần số từ đâu, sử dụng chế độ V/f hay Vector và thông số động cơ thực tế là bao nhiêu.

Trong bài viết dưới đây, Tự Động Hóa Toàn Cầu sẽ hướng dẫn cài đặt Yaskawa F7 từ cơ bản đến thực tế: cách sử dụng bàn phím, đấu dây nguồn và điều khiển, khôi phục mặc định, nhập thông số motor, Auto-Tuning, chạy bằng công tắc, biến trở, tín hiệu 4–20 mA, nhiều cấp tốc độ và kết nối PLC qua Modbus RTU.

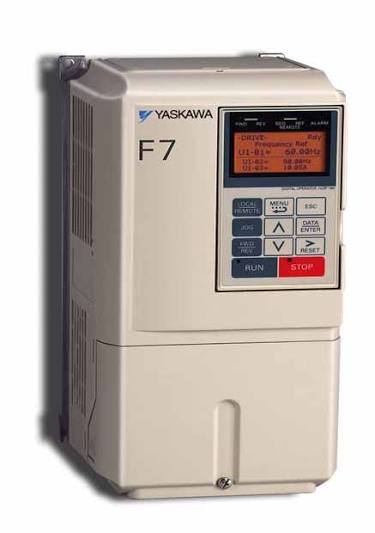

I. Tổng Quan Về Biến Tần Yaskawa F7

Yaskawa F7 là dòng biến tần công nghiệp của Yaskawa được thiết kế để điều khiển tốc độ và mô-men của động cơ không đồng bộ ba pha. Thiết bị sử dụng công nghệ điều chế PWM và có thể đáp ứng từ những ứng dụng điều chỉnh tốc độ thông thường đến các hệ thống yêu cầu khả năng điều khiển động cơ chính xác hơn.

Một điểm nổi bật của Yaskawa F7 là khả năng hỗ trợ nhiều phương pháp điều khiển khác nhau. Tùy yêu cầu của máy, người dùng có thể lựa chọn V/F, V/F có phản hồi encoder, Open Loop Vector hoặc Flux Vector. Nhờ đó, F7 có thể sử dụng cho cả các hệ thống truyền động thông thường lẫn những ứng dụng cần mô-men tốt ở tốc độ thấp hoặc kiểm soát tốc độ chính xác.

Bên cạnh khả năng điều khiển động cơ, Yaskawa F7 còn được trang bị hệ thống đầu vào/đầu ra tương đối đa dạng như:

• Ngõ vào số đa chức năng để điều khiển chạy/dừng, đảo chiều và nhiều cấp tốc độ.
• Ngõ vào analog 0–10 V, ±10 V hoặc 4–20 mA để đặt tần số.
• Ngõ ra relay và analog phục vụ giám sát trạng thái hoạt động.
• Ngõ vào xung dùng làm tín hiệu tham chiếu tần số.
• Truyền thông RS-422/RS-485 hỗ trợ Modbus RTU, thuận tiện kết nối với PLC hoặc hệ thống điều khiển trung tâm.

Yaskawa F7 sử dụng Digital Operator dạng LCD để cài đặt, vận hành và giám sát biến tần. Người dùng có thể theo dõi trực tiếp các thông số như tần số đặt, tần số đầu ra, dòng điện, điện áp DC Bus, trạng thái đầu vào/đầu ra và lịch sử lỗi. Bàn phím cũng hỗ trợ chuyển đổi giữa chế độ LOCAL và REMOTE, giúp việc chạy thử và đưa biến tần vào hệ thống thuận tiện hơn.

Trong thực tế, Yaskawa F7 có thể được sử dụng cho nhiều loại máy và hệ thống như băng tải, máy khuấy, máy ép, máy đóng gói, quạt, bơm và các dây chuyền sản xuất công nghiệp. Tuy nhiên, để biến tần hoạt động ổn định, người sử dụng cần lựa chọn đúng phương pháp điều khiển, khai báo chính xác thông số động cơ và xác định đúng nguồn lệnh RUN cũng như nguồn đặt tần số.

Trong các phần tiếp theo, chúng ta sẽ đi lần lượt từ cách sử dụng bàn phím, đấu dây đến cài đặt biến tần Yaskawa F7 theo từng phương án điều khiển thực tế.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa F7

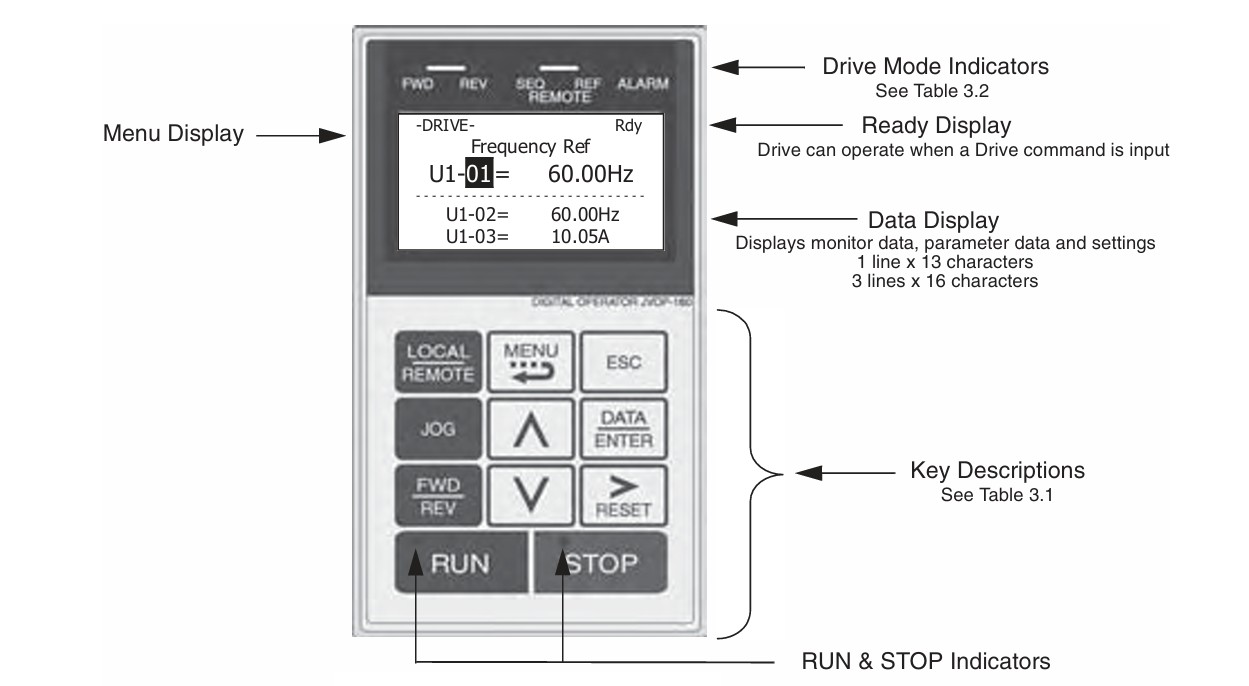

Digital Operator là công cụ chính để cài đặt biến tần Yaskawa F7, đồng thời được sử dụng để chạy thử, theo dõi tần số, dòng điện, trạng thái I/O và kiểm tra lịch sử lỗi.

1. Các chế độ làm việc trên Digital Operator

Yaskawa F7 chia giao diện thành 5 menu chính:

Menu	Chức năng
Operation – DRIVE	Chạy biến tần, xem tần số, dòng điện và trạng thái
Quick Setting – QUICK	Cài nhanh các tham số thường dùng
Programming – ADV	Truy cập toàn bộ tham số
Modified Constants – VERIFY	Kiểm tra các tham số đã thay đổi so với mặc định
Auto-Tuning – A.TUNE	Nhập dữ liệu motor và thực hiện Auto-Tuning

Cách tổ chức này giúp kỹ thuật viên không nhất thiết phải tìm trong toàn bộ danh sách tham số khi cài máy cơ bản. Những thông số thường dùng như nguồn lệnh, tăng giảm tốc, tần số, điện áp nguồn và dữ liệu motor có thể truy cập nhanh trong Quick Setting.

2. Chức năng các phím thường dùng

Phím	Chức năng
LOCAL/REMOTE	Chuyển giữa điều khiển tại bàn phím và điều khiển từ xa
MENU	Chuyển giữa 5 menu chính
ESCAPE	Quay lại màn hình trước
JOG	Chạy nhấp khi ở LOCAL
FWD/REV	Chọn chiều quay khi chạy bằng bàn phím
▲ / ▼	Chọn tham số hoặc tăng giảm giá trị
SHIFT/RESET	Chọn vị trí chữ số cần sửa hoặc reset lỗi
DATA/ENTER	Truy cập và lưu giá trị
RUN	Chạy biến tần ở LOCAL
STOP	Dừng biến tần

Phím LOCAL/REMOTE chỉ chuyển đổi chế độ khi biến tần đang dừng. Khi ở LOCAL, lệnh RUN/STOP và tần số có thể được điều khiển trực tiếp từ Digital Operator. Khi ở REMOTE, nguồn lệnh phụ thuộc vào b1-01 và b1-02.

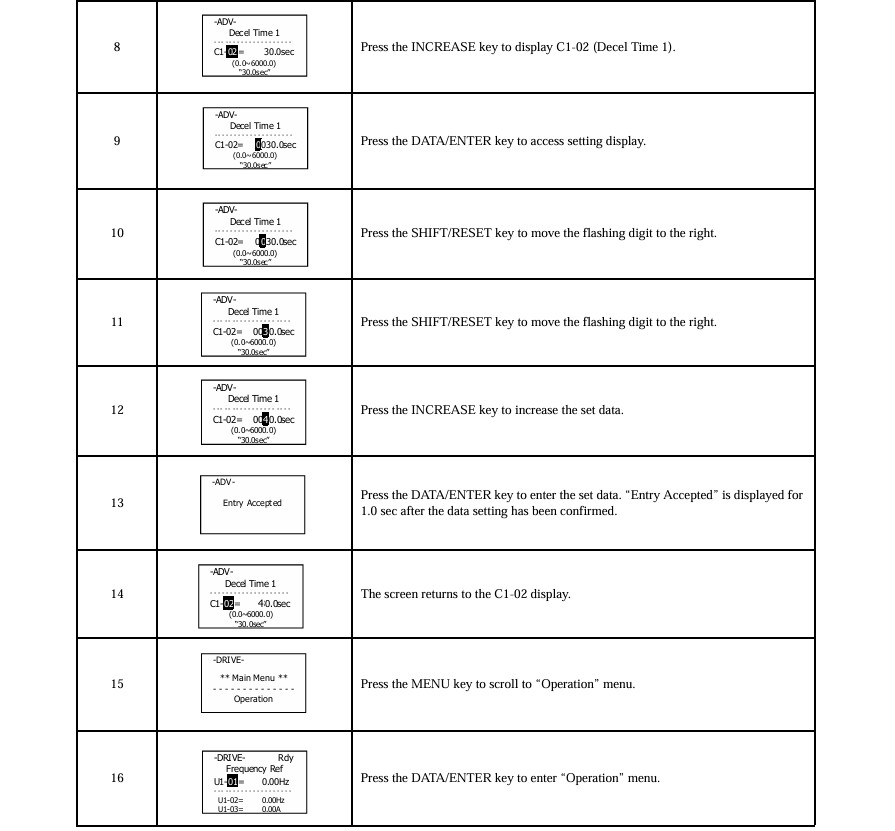

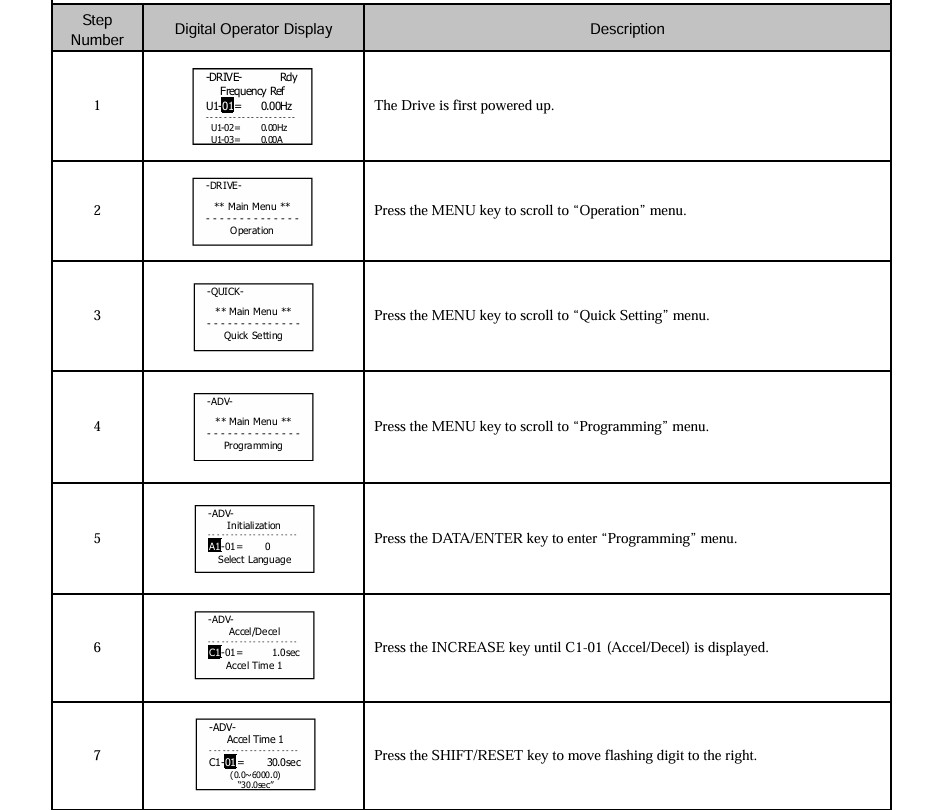

3. Cách thay đổi một tham số

Ví dụ cần thay đổi C1-01 – Acceleration Time 1:

1. Nhấn MENU đến Programming – ADV.
2. Nhấn DATA/ENTER để truy cập.
3. Dùng ▲/▼ tìm nhóm C1.
4. Chọn C1-01.
5. Nhấn DATA/ENTER để mở giá trị.
6. Dùng SHIFT/RESET chọn chữ số cần sửa.
7. Dùng ▲/▼ nhập thời gian mong muốn.
8. Nhấn DATA/ENTER để lưu.
9. Khi màn hình hiện Entry Accepted, tham số đã được ghi nhận.

Quy trình này có thể áp dụng tương tự cho hầu hết các tham số khác của F7.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa F7

Trước khi cài tham số, cần kiểm tra chính xác phần đấu nối. Sai dây mạch động lực hoặc mạch điều khiển có thể khiến biến tần không hoạt động, báo lỗi hoặc gây hư hỏng phần công suất.

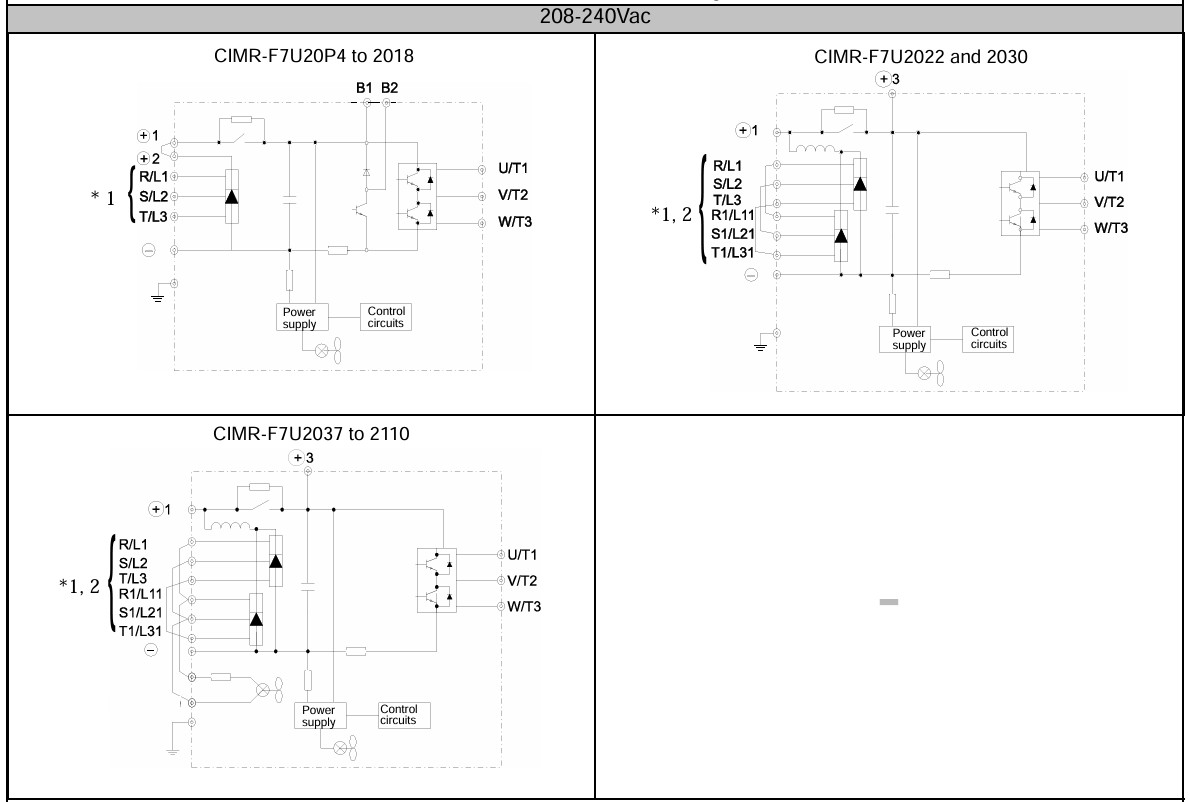

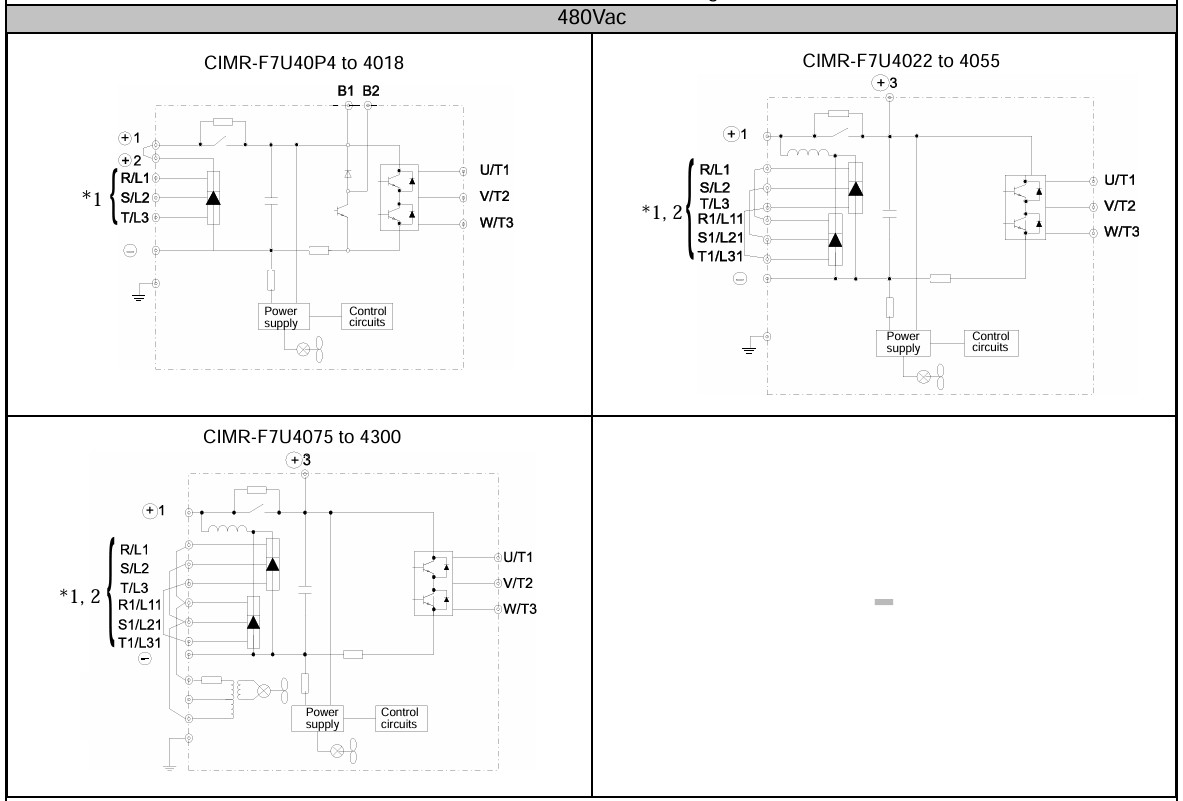

1. Đấu nguồn và động cơ

Các terminal mạch động lực cơ bản gồm:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện ba pha đầu vào
U/T1, V/T2, W/T3	Đầu ra cấp cho động cơ
Ground	Tiếp địa biến tần
B1, B2	Kết nối điện trở hãm ở các model phù hợp
1, 2	Liên quan DC link choke ở các model phù hợp

Manual xác định R/L1 – S/L2 – T/L3 là đầu vào nguồn và U/T1 – V/T2 – W/T3 là đầu ra động cơ. Terminal B1/B2 chỉ có trên một số dải công suất, vì vậy khi sử dụng điện trở hãm cần kiểm tra đúng model thực tế. Không được cấp nguồn lưới vào U/T1, V/T2 và W/T3.

Trước khi tháo nắp, đấu dây hoặc bảo trì, phải ngắt nguồn hoàn toàn. Manual Yaskawa cảnh báo tụ DC Bus vẫn có thể tích điện sau khi ngắt điện; cần chờ ít nhất 5 phút sau khi các đèn chỉ thị tắt và đo kiểm điện áp DC Bus trước khi thao tác.

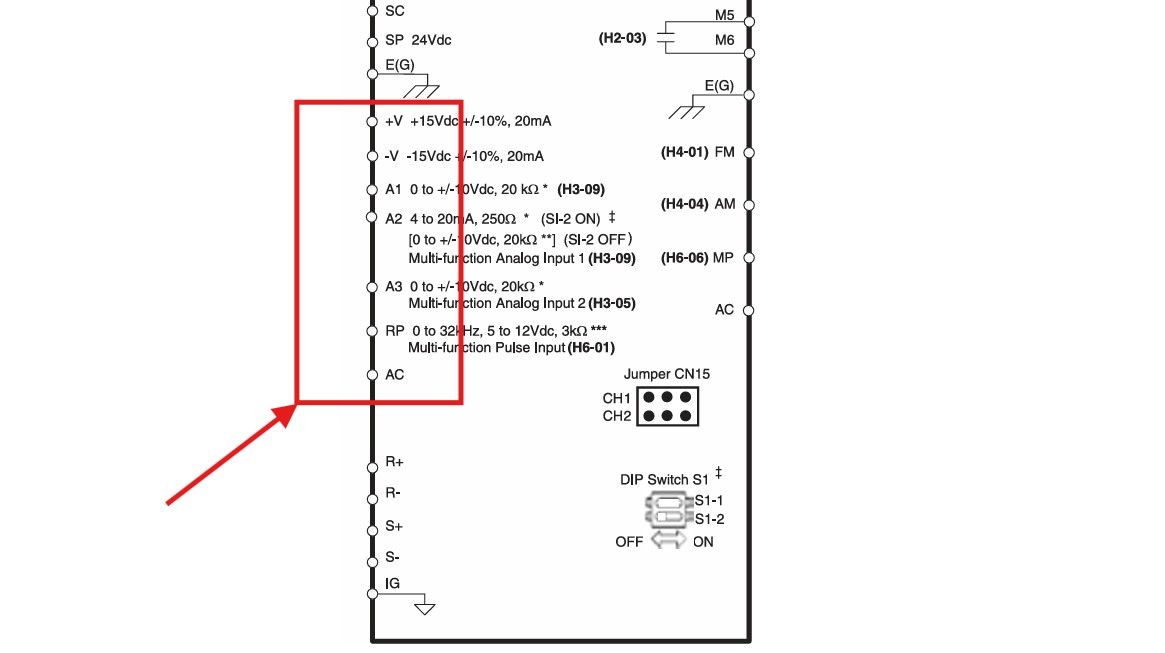

2. Các terminal điều khiển thường dùng

Terminal	Chức năng mặc định/cơ bản
S1	Forward Run/Stop
S2	Reverse Run/Stop
S3–S8	Digital Input đa chức năng
SN, SC, SP	Nguồn/common digital input
+V	Nguồn +15 V cho analog
-V	Nguồn -15 V
A1	Analog speed reference
A2	Analog input 0–10 V hoặc 4–20 mA
A3	Analog input đa chức năng
AC	Analog common
R+, R-, S+, S-	RS-422/RS-485
MA, MB, MC	Relay báo lỗi
FM, AM	Analog monitor output
RP	Pulse input

Ở cấu hình 2-wire mặc định, S1 dùng cho chạy thuận và S2 dùng cho chạy nghịch. Các chân S3 đến S8 có thể gán thêm chức năng bằng nhóm tham số H1. A1 nhận tín hiệu analog điện áp, trong khi A2 có thể sử dụng điện áp hoặc dòng điện.

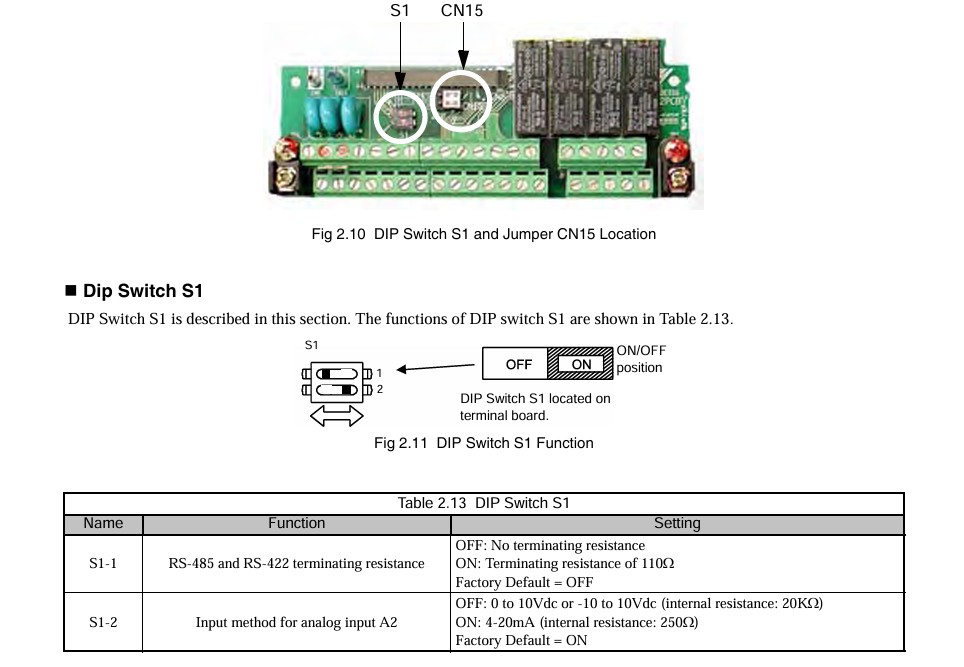

3. Chuyển A2 giữa 0–10 V và 4–20 mA

Yaskawa F7 có DIP switch S1-2 để chọn kiểu tín hiệu phần cứng cho A2:

• S1-2 = OFF: 0–10 VDC hoặc -10 đến +10 VDC.
• S1-2 = ON: 4–20 mA.
• Mặc định phần cứng: ON.

Nếu sử dụng tín hiệu 4–20 mA, ngoài việc chuyển DIP switch S1-2 sang ON còn cần đặt: H3-08 = 2 – 4 to 20 mA Nếu sử dụng 0–10 V tại A2 thì S1-2 phải ở OFF và H3-08 được cài tương ứng.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa F7

Quy trình dưới đây phù hợp khi đưa F7 vào vận hành lần đầu hoặc sau khi đã khôi phục cài đặt.

1. Kiểm tra trước khi cấp nguồn

Trước khi cài đặt, nên ghi lại thông tin trên nhãn motor:

• Công suất motor.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Số cực.
• Tốc độ định mức.

Đồng thời kiểm tra:

• Điện áp nguồn phù hợp với cấp điện áp của F7.
• Nguồn vào đúng R/L1 – S/L2 – T/L3.
• Motor đúng U/T1 – V/T2 – W/T3.
• Dây tiếp địa được đấu đầy đủ.
• Cơ cấu máy có thể chuyển động an toàn.
• Không có lệnh RUN ngoài đang duy trì trước khi cấp điện.

2. Khôi phục cài đặt ban đầu

Tham số A1-03 – Initialize Parameters dùng để khởi tạo lại biến tần:

A1-03	Chức năng
0	Không khởi tạo
1110	Khôi phục bộ tham số người dùng đã lưu
2220	Khởi tạo cấu hình 2-wire
3330	Khởi tạo cấu hình 3-wire

Sau khi quá trình khởi tạo hoàn tất, A1-03 tự trở về 0. Nếu máy sử dụng công tắc duy trì thuận/nghịch thông thường, có thể sử dụng A1-03 = 2220. Nếu sử dụng nút START và STOP dạng 3 dây thì A1-03 = 3330 thuận tiện hơn.

Lưu ý: khởi tạo sẽ làm mất các tham số đang cài, do đó nên ghi lại hoặc sao lưu cấu hình cũ trước khi thực hiện.

3. Chọn phương pháp điều khiển động cơ

Cài A1-02:

• 0: V/F không encoder.
• 1: V/F có encoder.
• 2: Open Loop Vector.
• 3: Flux Vector.

Đối với bơm, quạt, băng tải đơn giản hoặc hệ thống không yêu cầu kiểm soát mô-men quá cao, V/f thường dễ cài đặt nhất. Nếu tải cần mô-men tốt ở tốc độ thấp, khả năng đáp ứng nhanh hơn và chỉ có motor không encoder, có thể sử dụng Open Loop Vector. Nếu cần điều khiển tốc độ và mô-men chính xác trong dải rộng, có encoder phản hồi, có thể lựa chọn Flux Vector.

4. Cài điện áp nguồn và thông số cơ bản

Một số tham số cần chú ý:

Tham số	Chức năng
E1-01	Điện áp nguồn vào
E1-03	Chọn đặc tuyến V/f
E1-04	Tần số đầu ra lớn nhất
E1-05	Điện áp đầu ra lớn nhất
E1-06	Tần số cơ bản
E2-01	Dòng điện định mức motor

Đặc biệt, E1-01 phải được nhập theo điện áp nguồn cấp cho biến tần chứ không phải điện áp ghi trên motor. Giá trị E1-01 được F7 sử dụng để thiết lập nhiều mức bảo vệ như quá áp, braking transistor và stall prevention.

5. Auto-Tuning động cơ

Khi sử dụng Open Loop Vector hoặc Flux Vector, Auto-Tuning là bước rất quan trọng.

Các tham số Auto-Tuning cơ bản gồm:

Tham số	Nội dung
T1-01	Chọn phương pháp Auto-Tuning
T1-02	Công suất motor
T1-03	Điện áp định mức
T1-04	Dòng định mức
T1-05	Tần số cơ bản
T1-06	Số cực motor
T1-07	Tốc độ định mức
T1-08	Số xung encoder, khi áp dụng

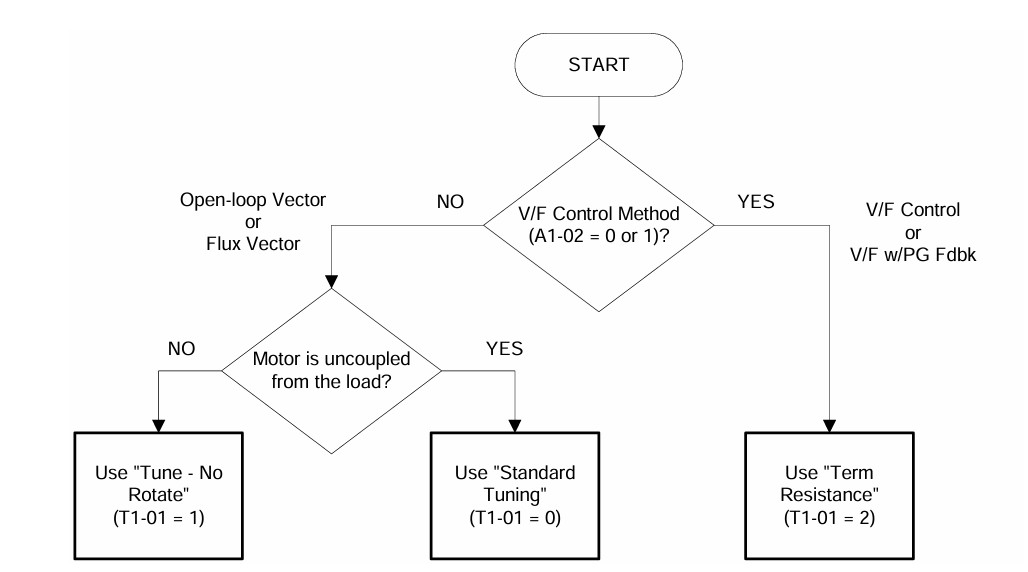

Tại T1-01:

• 0: Rotational Auto-Tuning.
• 1: Stationary Auto-Tuning.
• 2: Stationary Auto-Tuning xác định điện trở đầu cực.

Rotational Auto-Tuning được sử dụng với các chế độ vector phù hợp và motor có thể quay trong quá trình nhận dạng. Yaskawa khuyến nghị nếu có thể nên tách motor khỏi tải trước khi Auto-Tuning. Nếu motor không thể quay tự do, có thể sử dụng phương pháp stationary thích hợp.

6. Chọn nguồn lệnh RUN

Tham số b1-02 – Run Command Selection xác định nguồn phát lệnh chạy:

b1-02	Nguồn RUN
0	Digital Operator
1	Terminal điều khiển
2	Modbus RS-422/RS-485
3	Option Board

Ví dụ, nếu muốn chạy bằng công tắc ngoài tại S1/S2 thì cài: b1-02 = 1. Nếu muốn PLC điều khiển RUN/STOP qua Modbus: b1-02 = 2

7. Chọn nguồn đặt tần số

Tham số b1-01 – Reference Source Selection quyết định F7 lấy tốc độ từ đâu:

b1-01	Nguồn tần số
0	Digital Operator / d1-01…
1	Analog terminal
2	Modbus RS-422/RS-485
3	Option Board
4	Pulse input RP

Đây là một trong những lỗi cài đặt Yaskawa F7 thường gặp nhất. Ví dụ đã cài b1-02 = 1 để chạy bằng công tắc nhưng b1-01 = 0, motor vẫn có thể RUN/STOP từ công tắc nhưng tốc độ vẫn lấy từ bàn phím. Muốn tốc độ lấy từ biến trở analog phải đặt b1-01 = 1.

8. Cài tần số và thời gian tăng giảm tốc

Các tham số cơ bản:

Tham số	Chức năng
d1-01	Frequency Reference 1
C1-01	Acceleration Time 1
C1-02	Deceleration Time 1
E1-04	Maximum Output Frequency

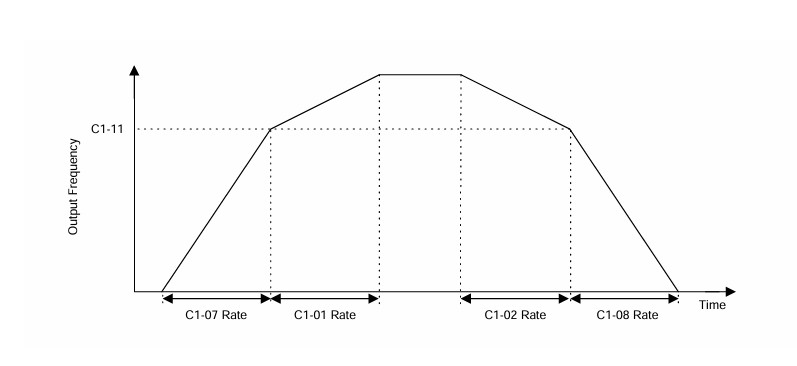

C1-01 là thời gian tăng từ 0 đến tần số tối đa E1-04. C1-02 là thời gian giảm từ tần số tối đa về 0. Giá trị mặc định của C1-01 và C1-02 là 10 giây. Không nên giảm hai tham số này quá thấp chỉ để máy tăng tốc nhanh hơn. Tăng tốc quá ngắn có thể gây quá dòng; giảm tốc quá nhanh với tải quán tính lớn có thể khiến điện áp DC Bus tăng cao và phát sinh lỗi OV.

9. Chạy thử động cơ

Sau khi hoàn thành các thông số cơ bản:

1. Chuyển về LOCAL.
2. Đặt tần số thấp.
3. Nhấn RUN hoặc sử dụng JOG.
4. Kiểm tra chiều quay.
5. Theo dõi dòng điện U1-03.
6. Kiểm tra tiếng ồn và độ rung.
7. Tăng dần tần số.
8. Sau khi chạy không tải ổn định mới thử tải.

Nếu chiều quay sai, ngắt nguồn an toàn rồi đảo hai trong ba dây U/T1 – V/T2 – W/T3.

V. Cài Đặt Yaskawa F7 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Cấu hình:

Tham số	Giá trị
b1-02	0 – Operator
b1-01	0 – Operator
d1-01	Tần số mong muốn
C1-01	Thời gian tăng tốc
C1-02	Thời gian giảm tốc

Chuyển F7 về LOCAL, nhập tần số rồi nhấn RUN. Đây là cấu hình nên sử dụng đầu tiên khi chạy thử vì giúp loại trừ ảnh hưởng của tín hiệu từ PLC, công tắc hoặc cảm biến bên ngoài.

2. Chạy bằng công tắc ngoài, tốc độ đặt trên bàn phím

Cài:

• b1-02 = 1: RUN từ terminal.
• b1-01 = 0: tần số từ Digital Operator.

Với cấu hình 2-wire tiêu chuẩn:

• Đóng S1 – SN: chạy thuận.
• Đóng S2 – SN: chạy nghịch.

Không nên đóng đồng thời S1 và S2 vì F7 sẽ nhận hai lệnh chiều quay cùng lúc và báo lỗi EF.

3. Chạy bằng công tắc và chỉnh tốc độ bằng biến trở

Đây là cấu hình rất phổ biến trong tủ điện:

Tham số	Giá trị
b1-02	1 – Terminal
b1-01	1 – Analog terminal

Biến trở được đấu:

• Một đầu vào +V.
• Chân giữa vào A1.
• Đầu còn lại vào AC.

Khi đó công tắc ngoài chịu trách nhiệm RUN/STOP, còn biến trở dùng để thay đổi tần số.

4. Điều khiển tốc độ bằng tín hiệu 4–20 mA

Nếu PLC, cảm biến áp suất hoặc bộ điều khiển PID xuất tín hiệu 4–20 mA:

• b1-01 = 1.
• Đưa tín hiệu vào A2 – AC.
• S1-2 = ON.
• H3-08 = 2 – 4–20 mA.

Có thể điều chỉnh gain và bias của A2 nếu cần quy đổi chính xác 4 mA về tần số thấp nhất và 20 mA về tần số lớn nhất.

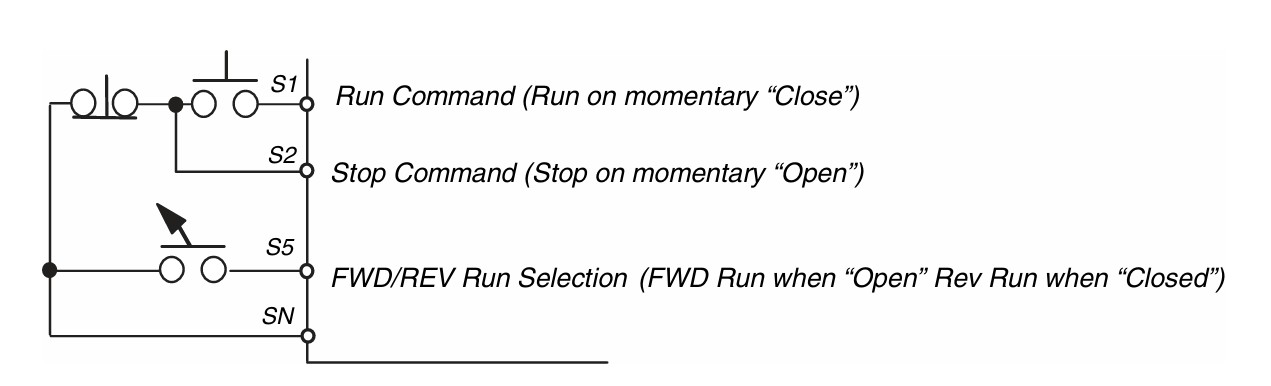

5. Điều khiển bằng nút START/STOP 3 dây

Có thể khởi tạo: A1-03 = 3330

Sau khi khởi tạo 3-wire:

• S1: RUN.
• S2: STOP.
• S5: chọn Forward/Reverse.

Lệnh RUN tại S1 chỉ cần xung đóng tối thiểu khoảng 50 ms, sau đó biến tần tự giữ trạng thái chạy. Ngắt mạch S2 sẽ dừng biến tần. Cấu hình này phù hợp với các máy sử dụng nút nhấn START thường mở và STOP thường đóng trên mặt tủ.

6. Cài nhiều cấp tốc độ

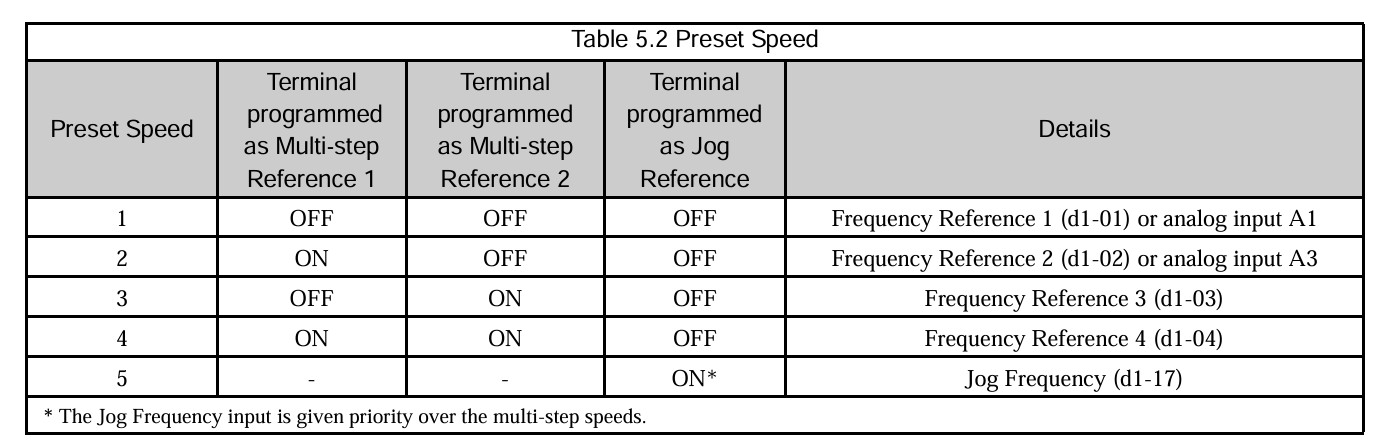

Yaskawa F7 hỗ trợ nhiều cấp tần số đặt thông qua d1 và digital input.

Các mức cơ bản:

• d1-01: Frequency Reference 1.
• d1-02: Frequency Reference 2.
• d1-03: Frequency Reference 3.
• d1-04: Frequency Reference 4.
• d1-17: Jog Frequency.

F7 có thể thiết lập tới 17 preset references bao gồm Jog Reference thông qua các đầu vào đa chức năng S3–S8. Phương án này rất phù hợp với băng tải, máy đóng gói hoặc máy sản xuất chỉ cần một số tốc độ cố định mà không cần dùng biến trở analog.

7. Điều khiển Yaskawa F7 bằng PLC qua Modbus RTU

Nếu PLC cần điều khiển cả RUN/STOP và tần số:

• b1-02 = 2: lệnh RUN từ Modbus.
• b1-01 = 2: tần số từ Modbus.

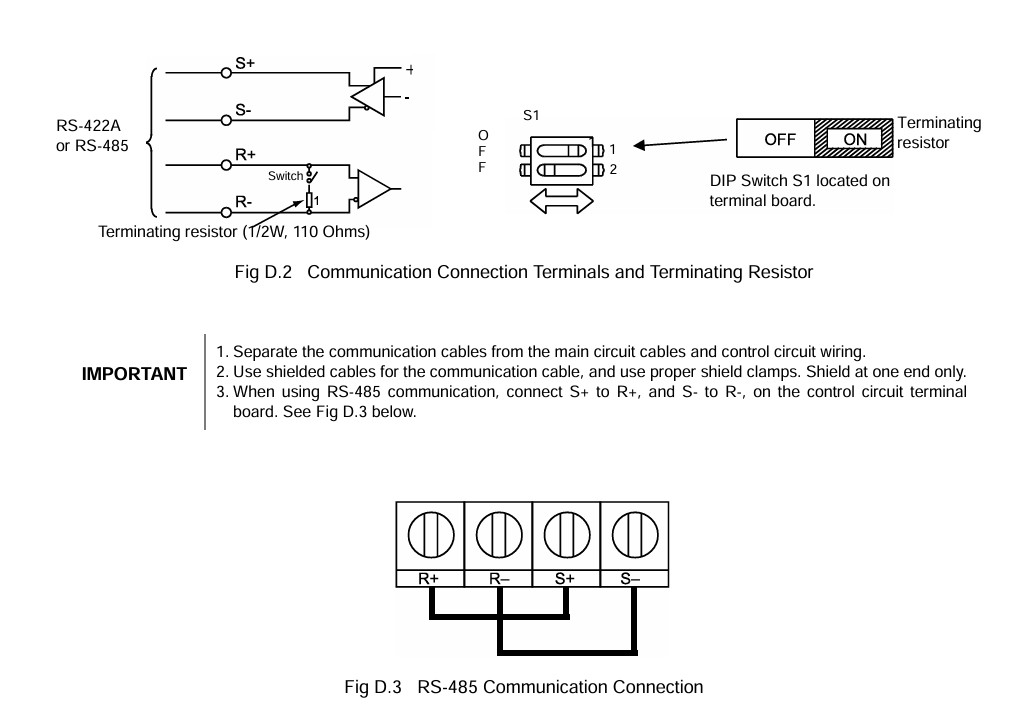

F7 sử dụng terminal: R+, R-, S+, S- và hỗ trợ giao thức Modbus RTU trên RS-422/RS-485.

Các tham số chính:

Tham số	Chức năng
H5-01	Địa chỉ slave
H5-02	Baud rate
H5-03	Parity
H5-04	Cách xử lý khi lỗi truyền thông
H5-05	Bật/tắt phát hiện lỗi communication
H5-06	Transmit Wait Time
H5-07	RTS Control

H5-02 hỗ trợ:

• 0 = 1200 bps
• 1 = 2400 bps
• 2 = 4800 bps
• 3 = 9600 bps
• 4 = 19200 bps

H5-03:

• 0 = No Parity
• 1 = Even Parity
• 2 = Odd Parity

Sau khi thay đổi H5-01, H5-02 hoặc H5-03, cần tắt và cấp nguồn lại biến tần để cấu hình có hiệu lực. Nếu sử dụng RS-485, manual yêu cầu nối S+ với R+ và S- với R- tại phía biến tần. Drive nằm cuối đường truyền mới bật điện trở kết thúc 110 Ω bằng DIP switch S1-1.

VI. Bảng Mã Lỗi Biến Tần Yaskawa F7 Thường Gặp

Trong quá trình vận hành, F7 sẽ hiển thị mã lỗi trực tiếp trên Digital Operator. Không nên chỉ reset liên tục mà chưa xác định nguyên nhân vì một số lỗi liên quan trực tiếp đến động cơ, dây công suất hoặc phần cứng biến tần.

Mã lỗi	Ý nghĩa	Hướng kiểm tra
OC	Over Current – quá dòng	Kiểm tra motor, dây U/V/W, tải và C1-01/C1-02
OV	DC Bus Overvoltage	Kiểm tra điện áp nguồn và thời gian giảm tốc
UV1	DC Bus Undervoltage	Kiểm tra nguồn vào R/S/T, MCCB, contactor
OL1	Motor Overload	Kiểm tra tải, E2-01, C1-01/C1-02
OL2	Drive Overload	Kiểm tra tải và lựa chọn công suất biến tần
OH	Heatsink Overtemperature	Kiểm tra quạt, bụi bẩn và nhiệt độ tủ
GF	Ground Fault	Kiểm tra cách điện motor và cáp động lực
LF	Output Phase Loss	Kiểm tra dây U/T1, V/T2, W/T3 và cuộn dây motor
PF	Input Phase Loss	Kiểm tra mất pha hoặc mất cân bằng nguồn vào
CE	Modbus Communication Error	Kiểm tra dây RS-485 và nhóm H5

Trường hợp biến tần Yaskawa F7 không hoạt động, thường xuyên báo lỗi, mất tham số hoặc cần tích hợp với PLC, HMI và hệ thống điều khiển, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra nguyên nhân và tư vấn phương án cài đặt phù hợp.
