Trong quá trình sử dụng biến tần Yaskawa E1000, người dùng thường gặp khó khăn khi thiết lập nguồn lệnh chạy, cài đặt tần số, khai báo thông số động cơ hoặc đấu nối các tín hiệu điều khiển. Nếu cài đặt sai tham số, biến tần có thể không chạy, không nhận tín hiệu tốc độ hoặc phát sinh lỗi trong quá trình vận hành.

Bài viết này sẽ hướng dẫn cài đặt biến tần Yaskawa E1000 chi tiết từ cách sử dụng bàn phím, sơ đồ đấu dây, thiết lập thông số cơ bản đến các phương án điều khiển bằng keypad, công tắc, chiết áp và truyền thông Modbus. Qua đó, người dùng có thể cài đặt và vận hành E1000 đúng cách, an toàn và phù hợp với từng ứng dụng thực tế.

I. Tổng Quan Về Biến Tần Yaskawa E1000

Yaskawa E1000 là dòng biến tần chuyên dụng của Yaskawa, được thiết kế chủ yếu cho các ứng dụng quạt và bơm trong hệ thống công nghiệp, HVAC, cấp thoát nước và các hệ thống cần điều chỉnh lưu lượng hoặc áp suất. Dòng biến tần này tập trung vào khả năng vận hành ổn định, tiết kiệm năng lượng và hỗ trợ nhiều phương thức điều khiển phù hợp với các tải mô-men biến thiên.

Theo tài liệu kỹ thuật của Yaskawa, E1000 được sản xuất với hai dải điện áp chính:

• 200 V, nguồn vào ba pha: công suất từ 0,75 đến 110 kW.
• 400 V, nguồn vào ba pha: công suất từ 0,75 đến 355 kW.

Về phương pháp điều khiển, Yaskawa E1000 hỗ trợ:

• V/f Control: sử dụng cho động cơ không đồng bộ, phù hợp với các ứng dụng quạt, bơm thông thường.
• Open Loop Vector Control for PM: sử dụng cho động cơ nam châm vĩnh cửu PM.

Một điểm nổi bật của E1000 là khả năng tối ưu cho từng ứng dụng thông qua tham số A1-06 – Application Preset. Người dùng có thể lựa chọn sẵn các cấu hình như:

• Water Supply Pump: bơm cấp nước.
• Exhaust Fan: quạt hút.
• HVAC Fan: quạt HVAC.

Khi lựa chọn cấu hình ứng dụng, biến tần sẽ tự động thiết lập một số tham số và chức năng I/O phù hợp, giúp rút ngắn thời gian cài đặt ban đầu.

Ngoài ra, E1000 còn hỗ trợ nhiều tính năng phục vụ hệ thống quạt và bơm như điều khiển PI, Energy Saving, Speed Search, Multi-Step Speed, tín hiệu analog và truyền thông MEMOBUS/Modbus RS-485/422. Nhờ đó, biến tần có thể được điều khiển trực tiếp từ bàn phím, công tắc ngoài, chiết áp, PLC, HMI hoặc hệ thống điều khiển trung tâm.

Với những đặc điểm trên, Yaskawa E1000 thường được sử dụng trong các ứng dụng như bơm tăng áp, bơm tuần hoàn, quạt hút, quạt cấp khí, hệ thống HVAC, xử lý nước và các hệ thống điều khiển lưu lượng – áp suất trong công nghiệp.

II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Yaskawa E1000

Tải manual biến tần Yaskawa E1000: TẠI ĐÂY

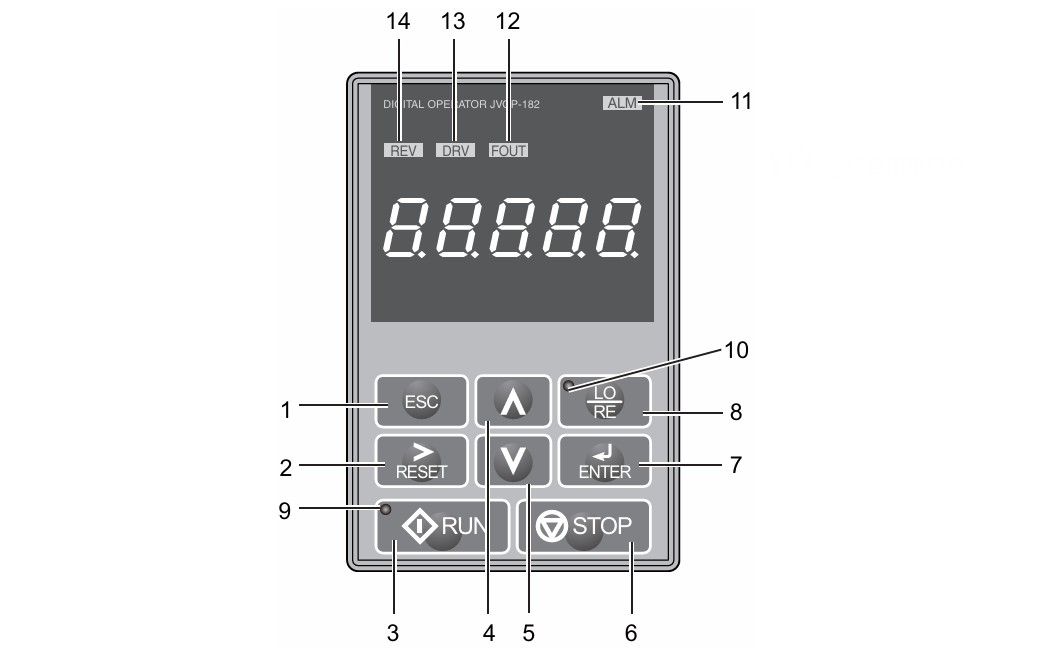

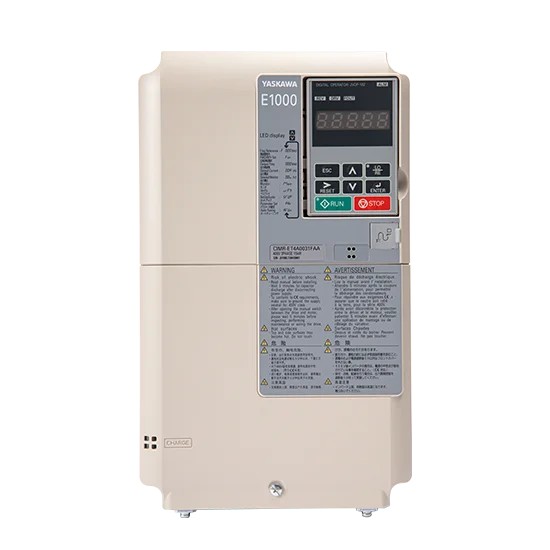

Yaskawa E1000 sử dụng Digital Operator JVOP-182. Bàn phím cho phép RUN/STOP, thay đổi tần số, chỉnh tham số, giám sát dòng điện, tần số đầu ra và xem mã lỗi.

1. Chức năng các phím chính

Phím	Chức năng
ESC	Quay về màn hình trước, dịch con trỏ sang trái
RESET	Dịch con trỏ sang phải hoặc reset lỗi
RUN	Chạy biến tần trong LOCAL Mode
▲ / ▼	Di chuyển menu, chọn tham số, tăng giảm giá trị
STOP	Dừng biến tần
ENTER	Xác nhận lựa chọn hoặc lưu giá trị
LO/RE	Chuyển LOCAL/REMOTE

Khi đèn LO/RE sáng, biến tần đang ở LOCAL và có thể nhận lệnh trực tiếp từ bàn phím. Khi ở REMOTE, lệnh RUN và tần số sẽ được lấy từ nguồn bên ngoài được thiết lập bằng các tham số b1.

2. Cách thay đổi tham số

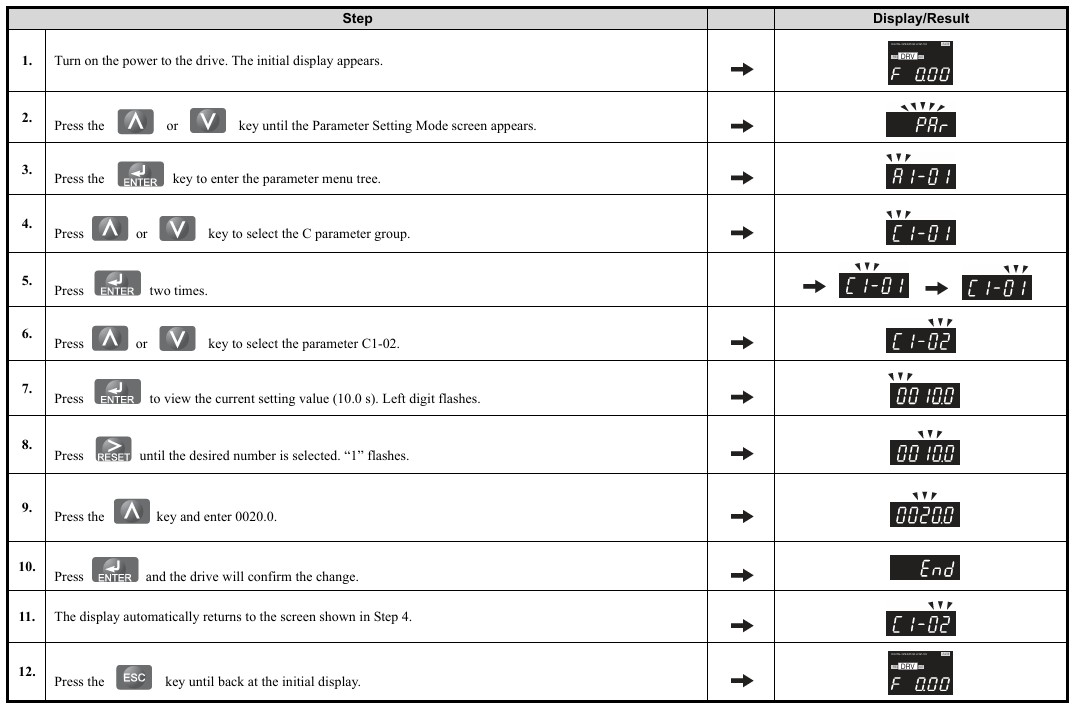

Ví dụ cần chỉnh C1-02 – Deceleration Time 1:

1. Cấp nguồn cho biến tần.
2. Dùng ▲/▼ tìm Parameter Setting Mode.
3. Nhấn ENTER để truy cập.
4. Chọn nhóm C.
5. Chọn C1.
6. Tìm C1-02.
7. Nhấn ENTER để xem giá trị.
8. Sử dụng các phím để thay đổi giá trị.
9. Nhấn ENTER để lưu.
10. Nhấn ESC để quay về màn hình ban đầu.

Manual E1000 sử dụng chính C1-02 để minh họa quy trình thay đổi tham số.

III. Sơ Đồ Đấu Dây Biến Tần Yaskawa E1000

Đấu dây đúng là bước bắt buộc trước khi tiến hành cài đặt biến tần Yaskawa E1000. Cần kiểm tra chính xác model và cấp điện áp trên nameplate trước khi cấp nguồn.

1. Đấu nguồn vào và động cơ

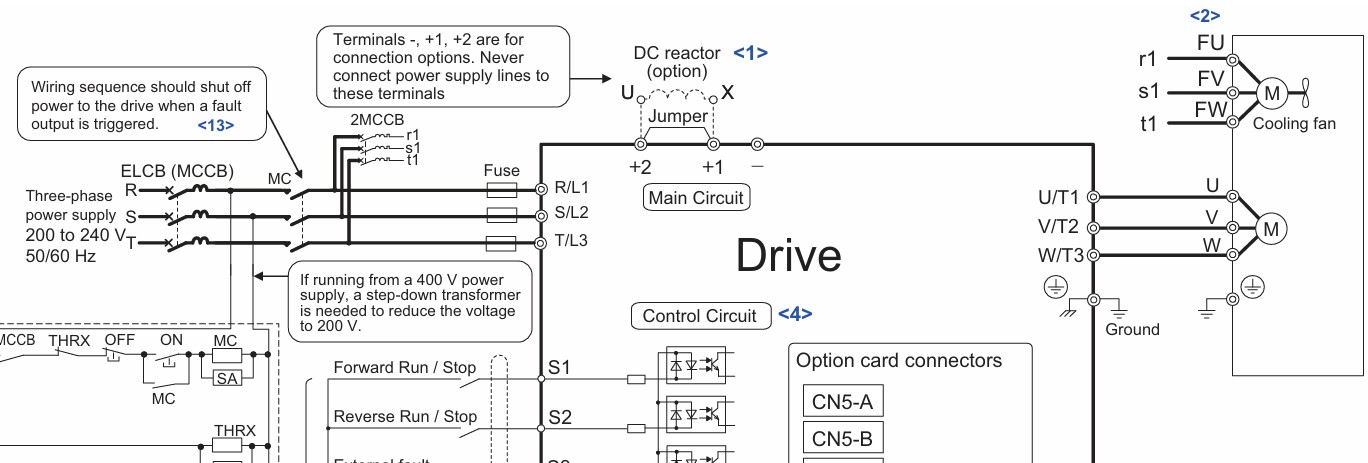

Các terminal động lực cơ bản:

Terminal	Chức năng
R/L1, S/L2, T/L3	Nguồn điện ba pha đầu vào
U/T1, V/T2, W/T3	Đầu ra kết nối động cơ
B1, B2	Terminal liên quan đến hãm trên các model hỗ trợ
+1, +2, +3, –	DC bus/DC reactor tùy model
Ground	Tiếp địa

Bố trí terminal B1/B2, +1/+2/+3 không giống nhau ở tất cả model E1000, vì vậy cần đối chiếu đúng mã biến tần trước khi đấu các thiết bị ngoại vi. Tuyệt đối không cấp nguồn AC vào U/T1, V/T2, W/T3 và phải nối đất đúng kỹ thuật cho biến tần cũng như động cơ.

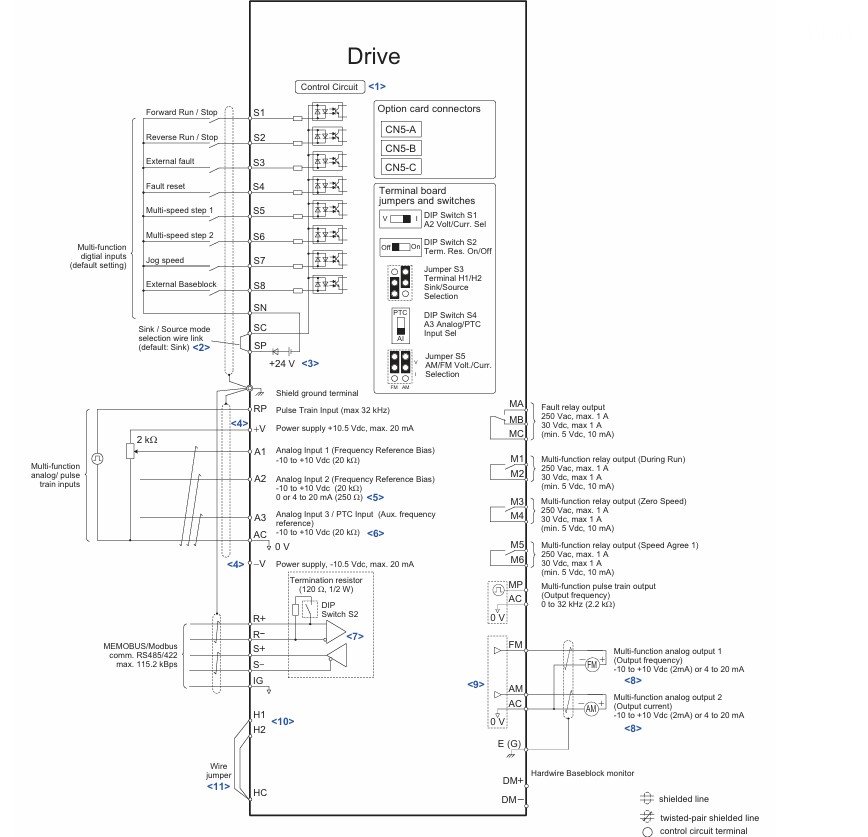

2. Các terminal điều khiển thường dùng

Terminal	Chức năng mặc định
S1	Forward Run
S2	Reverse Run
S3	External Fault
S4	Fault Reset
S5	Multi-Step Speed Reference 1
S6	Multi-Step Speed Reference 2
S7	Jog Reference
S8	External Baseblock

Các chức năng trên có thể thay đổi bằng nhóm tham số H1-01 đến H1-08.

Với đầu vào số, E1000 hỗ trợ Sink/Source. Manual quy định:

• Nối SC-SP cho Sink Mode.
• Nối SC-SN cho Source Mode.
• Không được nối tắt SP và SN.

Một số terminal analog quan trọng:

• +V: nguồn tham chiếu +10,5 VDC.
• A1: Analog Input 1.
• A2: Analog Input 2, hỗ trợ cả điện áp và dòng.
• A3: Analog Input 3/PTC.
• AC: common analog.

A1 có thể cấu hình 0–10 V hoặc ±10 V bằng H3-01. A2 có thể nhận 0–10 V, ±10 V, 4–20 mA hoặc 0–20 mA và phải kết hợp đúng tham số H3-09 với vị trí DIP switch S1.

3. Lưu ý khi đấu dây

• Tách dây tín hiệu điều khiển khỏi dây nguồn và dây động cơ.
• Kiểm tra Sink/Source trước khi cấp lệnh.
• Dùng cáp chống nhiễu cho analog và RS485 khi môi trường có nhiễu cao.
• Không thay đổi đấu nối khi biến tần còn điện.
• Kiểm tra terminal đã được siết chắc trước khi vận hành.
• Khi sử dụng A2, phải kiểm tra cả DIP switch vật lý và tham số H3.

IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Yaskawa E1000

1. Kiểm tra trước khi cấp nguồn

Trước khi cài đặt, cần ghi lại thông tin trên nameplate động cơ:

• Công suất định mức.
• Điện áp định mức.
• Dòng điện định mức.
• Tần số định mức.
• Số cực.
• Tốc độ định mức.

Đồng thời kiểm tra nguồn điện phù hợp với model E1000 và xác nhận motor có thể quay thử an toàn.

2. Khôi phục cài đặt ban đầu

Tham số A1-03 – Initialize Parameters:

A1-03	Chức năng
0	Không khởi tạo
1110	User Initialization
2220	2-Wire Initialization
3330	3-Wire Initialization
5550	oPE04 Reset

Với hệ thống dùng công tắc duy trì RUN/STOP thông thường, có thể sử dụng A1-03 = 2220. Với mạch START/STOP bằng nút nhấn ba dây, sử dụng A1-03 = 3330.

Lưu ý: khởi tạo sẽ thay đổi nhiều tham số. Không nên reset một biến tần đang chạy trên máy cũ nếu chưa lưu lại cấu hình hiện tại.

3. Chọn phương pháp điều khiển động cơ

Tham số A1-02:

• A1-02 = 0: V/f Control.
• A1-02 = 5: Open Loop Vector Control for PM.

Với động cơ không đồng bộ thông thường dùng cho quạt, bơm, lựa chọn phổ biến là A1-02 = 0. Nếu sử dụng động cơ PM tương thích, lựa chọn A1-02 = 5 và thiết lập dữ liệu động cơ tương ứng.

4. Nhập thông số động cơ và Auto-Tuning

Đối với động cơ không đồng bộ chạy V/f, E1000 cung cấp hai kiểu Auto-Tuning chính:

• T1-01 = 2: Stationary Auto-Tuning for Line-to-Line Resistance.
• T1-01 = 3: Rotational Auto-Tuning for V/f Control.

Rotational Auto-Tuning được Yaskawa khuyến nghị khi cần nâng độ chính xác của các chức năng như Energy Saving hoặc Speed Search và yêu cầu động cơ có khả năng quay trong quá trình tuning.

Các thông số cần nhập:

Tham số	Nội dung
T1-02	Công suất định mức
T1-03	Điện áp định mức
T1-04	Dòng điện định mức
T1-05	Tần số cơ bản
T1-06	Số cực
T1-07	Tốc độ cơ bản
T1-11	Tổn hao sắt động cơ

Các giá trị này phải lấy theo nameplate hoặc motor test report. Khi Rotational Auto-Tuning, nên tách tải khỏi động cơ. Nếu không thể tách, manual khuyến nghị tải không vượt quá khoảng 30% tải định mức trong quá trình tuning.

5. Chọn nguồn lệnh chạy

Tham số b1-02 – Run Command Selection 1:

b1-02	Nguồn lệnh RUN
0	Digital Operator
1	Control Circuit Terminal
2	MEMOBUS/Modbus
3	Option Card

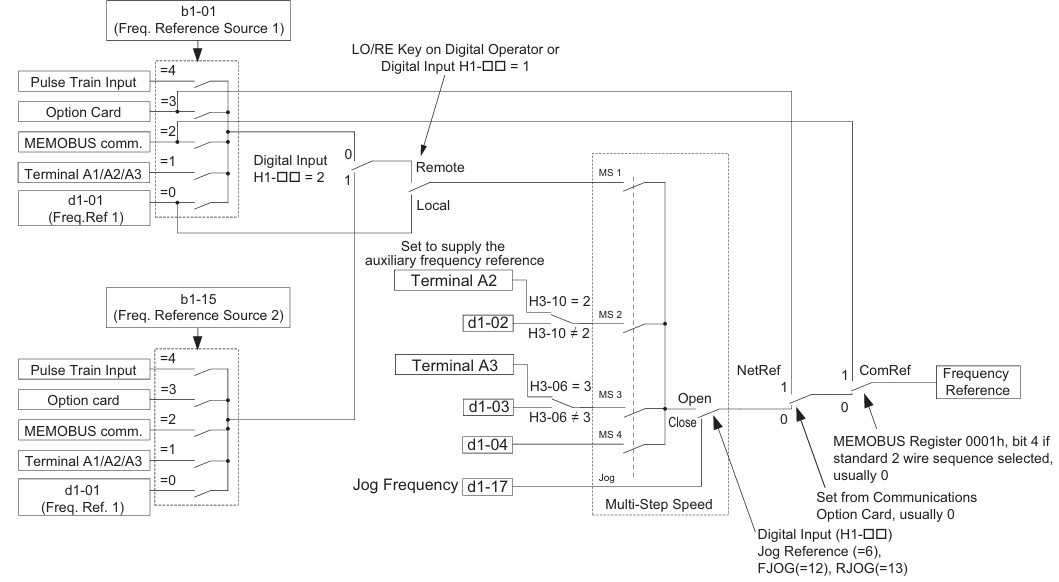

6. Chọn nguồn đặt tần số

Tham số b1-01 – Frequency Reference Selection 1:

b1-01	Nguồn đặt tần số
0	Operator Keypad
1	Analog Input
2	MEMOBUS/Modbus
3	Option Card
4	Pulse Train Input

Đây là hai tham số cần kiểm tra đầu tiên khi cài đặt biến tần Yaskawa E1000 nhưng motor không chạy hoặc không nhận tốc độ.

7. Cài tần số và thời gian tăng giảm tốc

Các tham số thường dùng:

Tham số	Chức năng
d1-01	Frequency Reference 1
C1-01	Acceleration Time 1
C1-02	Deceleration Time 1

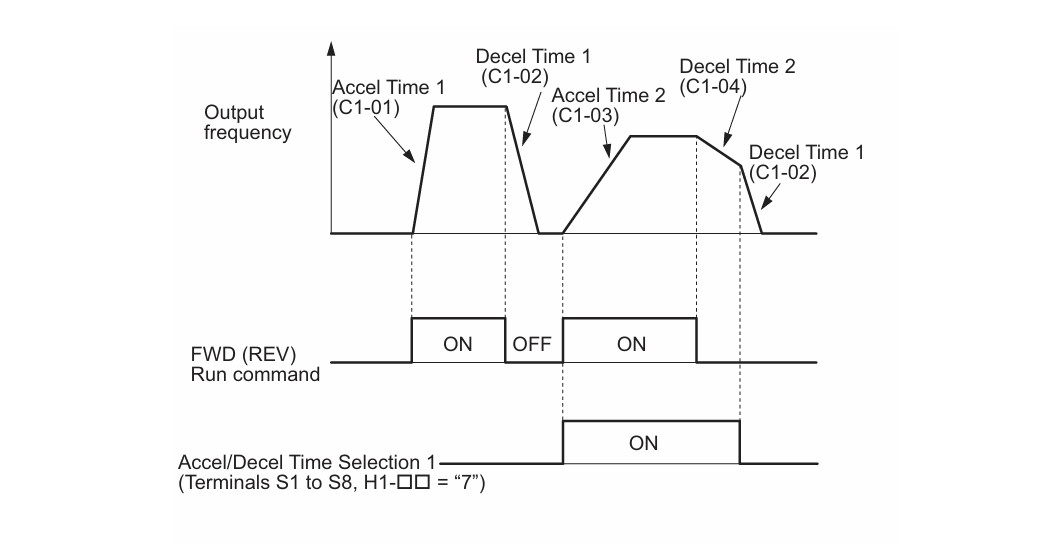

C1-01 là thời gian tăng từ 0 Hz lên tần số đầu ra tối đa, C1-02 là thời gian giảm từ tần số tối đa về 0 Hz. Ở cấu hình thông thường, giá trị mặc định của C1-01 và C1-02 là 30 giây, tuy nhiên Application Preset có thể thay đổi giá trị này.

Không nên đặt Acc/Dec quá ngắn khi chưa kiểm tra tải. Tăng tốc quá nhanh có thể gây oC – Overcurrent, còn giảm tốc quá nhanh có thể gây ov – Overvoltage.

8. Chạy thử động cơ

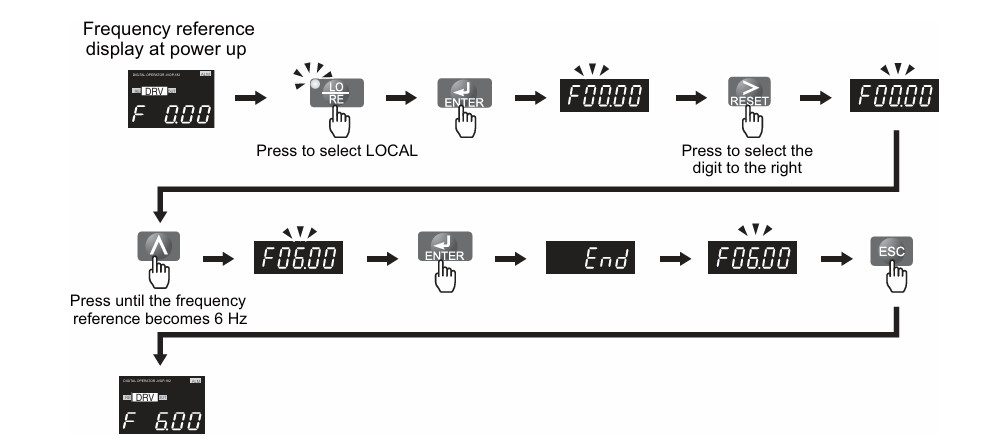

Yaskawa đưa ra quy trình chạy thử không tải với tần số ban đầu 6 Hz:

1. Đặt d1-01 = 6 Hz.
2. Chuyển sang LOCAL bằng phím LO/RE.
3. Nhấn RUN.
4. Kiểm tra chiều quay của động cơ.
5. Kiểm tra tiếng ồn, rung động và lỗi.
6. Theo dõi dòng đầu ra tại U1-03.
7. Tăng dần tần số và kiểm tra hoạt động.
8. Nhấn STOP để dừng.

Manual đề xuất sau 6 Hz có thể tăng từng bước khoảng 10 Hz và theo dõi dòng động cơ trước khi chuyển sang chạy tải.

V. Cài Đặt Yaskawa E1000 Theo Từng Cách Điều Khiển

1. Chạy và chỉnh tốc độ hoàn toàn bằng bàn phím

Cài:

• b1-01 = 0: Operator Keypad.
• b1-02 = 0: Operator.
• d1-01: tần số mong muốn.
• C1-01: thời gian tăng tốc.
• C1-02: thời gian giảm tốc.

Chuyển biến tần sang LOCAL, nhập tần số, nhấn RUN để chạy và STOP để dừng. Đây là chế độ nên sử dụng đầu tiên để kiểm tra biến tần và động cơ trước khi kết nối hệ thống bên ngoài.

2. Chạy bằng công tắc ngoài, chỉnh tốc độ bằng bàn phím

Cài:

• b1-02 = 1: Control Circuit Terminal.
• b1-01 = 0: Operator Keypad.

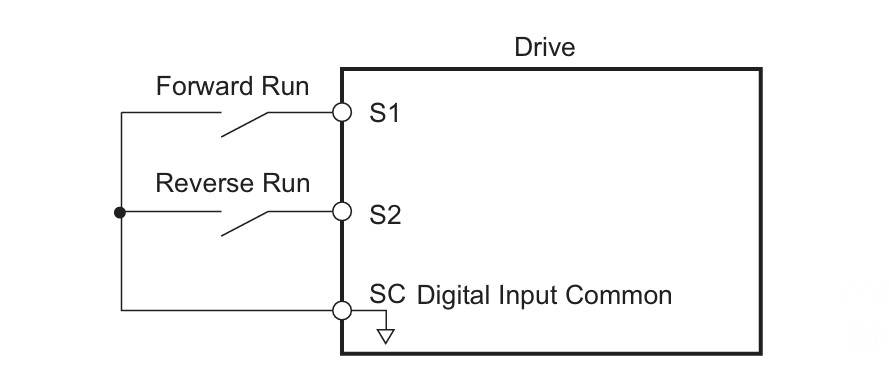

Với cấu hình 2-wire mặc định:

• S1 → chạy thuận.
• S2 → chạy nghịch.
• SC → common.

Sau khi đấu dây, chuyển biến tần sang REMOTE.

3. Chạy bằng công tắc và chỉnh tốc độ bằng chiết áp

Đây là một trong những cách cài đặt biến tần Yaskawa E1000 thường gặp nhất trên tủ điều khiển quạt và bơm.

Cài:

• b1-02 = 1: RUN từ terminal.
• b1-01 = 1: tần số từ analog input.

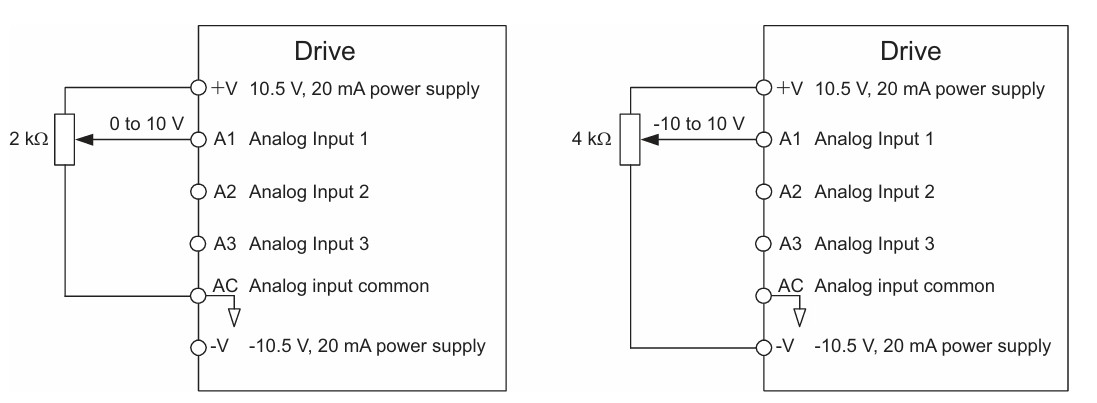

Đấu chiết áp 0–10 V:

• Một đầu → +V.
• Chân giữa → A1.
• Đầu còn lại → AC.

Đối với A1:

• H3-01 = 0: 0–10 V.
• H3-02 = 0: Frequency Reference.
• H3-03/H3-04 dùng để hiệu chỉnh Gain/Bias khi cần.

Manual E1000 có riêng sơ đồ Figure 5.1 – Setting the Frequency Reference as a Voltage Signal at Terminal A1.

4. Điều khiển bằng nút nhấn ba dây

Nếu tủ điện sử dụng:

• Nút START thường mở.
• Nút STOP thường đóng.
• Tín hiệu chọn Forward/Reverse.

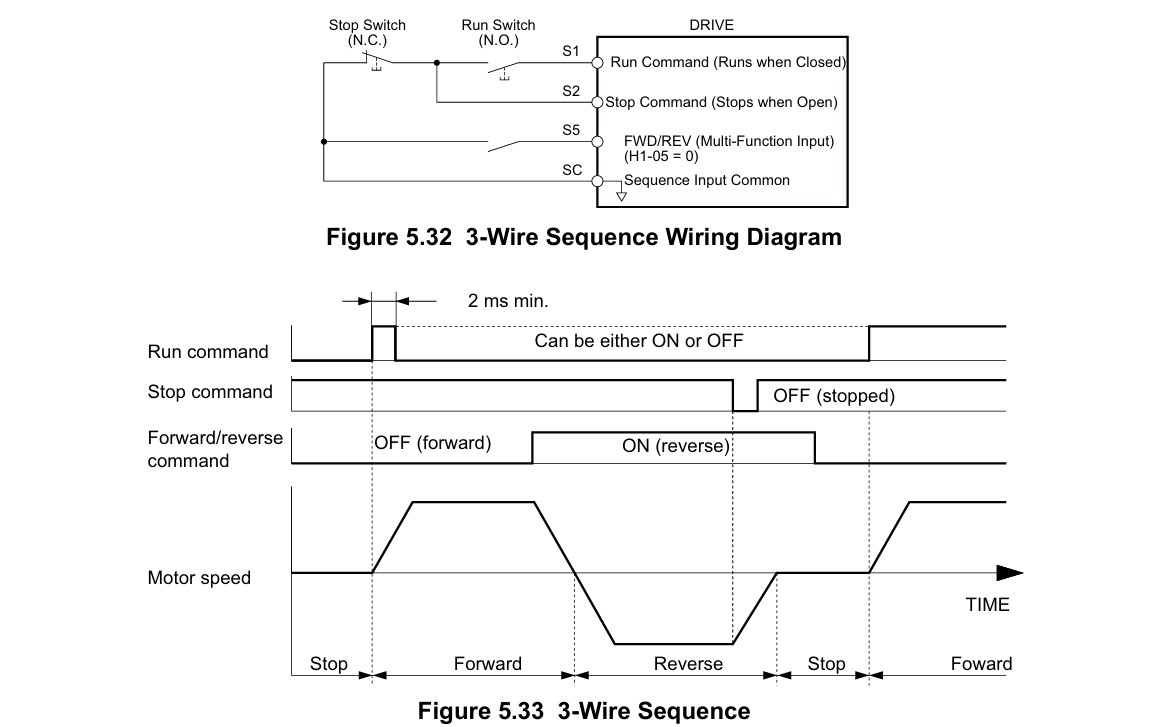

Có thể sử dụng 3-Wire Sequence. Cài: A1-03 = 3330 – 3-Wire Initialization

Sau khi khởi tạo, S1, S2 và S5 được gán cho chuỗi điều khiển ba dây. Đặc biệt cần kiểm tra b1-17 để tránh biến tần nhận lệnh RUN ngay khi vừa cấp nguồn.

5. Cài nhiều cấp tốc độ

E1000 cho phép thiết lập:

• d1-01 đến d1-04: Frequency Reference 1 đến 4.
• d1-17: Jog Frequency Reference.

Các đầu vào số có thể được gán chức năng Multi-Step Speed để chuyển giữa các tần số cài sẵn. Theo cấu hình mặc định, S5 và S6 đảm nhiệm Multi-Step Speed 1 và 2, còn S7 được dùng cho Jog. Phương án này phù hợp với quạt, bơm hoặc máy chỉ cần một số tốc độ cố định mà không cần dùng tín hiệu analog từ PLC.

6. Điều khiển Yaskawa E1000 qua MEMOBUS/Modbus

E1000 tích hợp giao tiếp MEMOBUS/Modbus RS-485/422.

Để RUN và đặt tần số qua truyền thông:

• b1-01 = 2: MEMOBUS/Modbus.
• b1-02 = 2: MEMOBUS/Modbus.

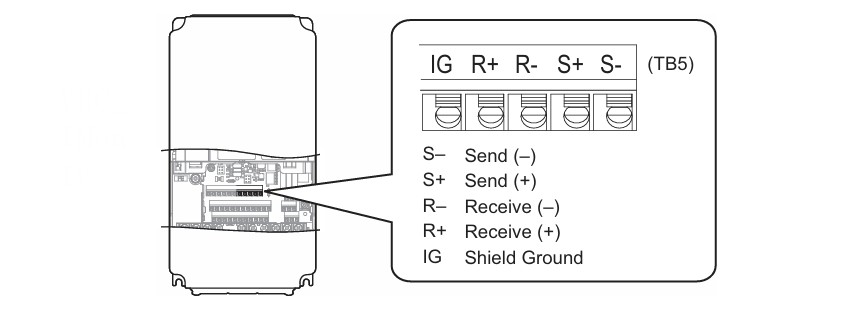

Các terminal truyền thông:

• R+
• R-
• S+
• S-

Các tham số chính:

Tham số	Chức năng
H5-01	Địa chỉ slave
H5-02	Baud rate
H5-03	Parity
H5-04	Cách xử lý khi lỗi truyền thông
H5-05	Phát hiện lỗi truyền thông
H5-06	Transmit Wait Time
H5-09	CE Detection Time

H5-02 hỗ trợ tốc độ truyền từ 1.200 đến 115.200 bps. Nếu E1000 là thiết bị cuối cùng trên mạng, có thể bật điện trở kết thúc bằng DIP switch S2.

7. Cài nhanh cho bơm và quạt bằng Application Preset

Đây là tính năng rất đáng chú ý khi sử dụng E1000.

Có thể chọn:

• A1-06 = 1: bơm cấp nước.
• A1-06 = 3: quạt hút.
• A1-06 = 4: quạt HVAC.

Application Preset sẽ tự động đưa một số tham số thường dùng của ứng dụng vào Setup Group và thay đổi cấu hình phù hợp. Tuy nhiên, Yaskawa cảnh báo việc chọn A1-06 có thể làm thay đổi chức năng của các terminal I/O, vì vậy cần kiểm tra lại mạch điều khiển trước khi chạy.

VI. Bảng Mã Lỗi Biến Tần Yaskawa E1000 Thường Gặp

Mã lỗi	Ý nghĩa	Hướng kiểm tra
oC	Overcurrent – Quá dòng	Kiểm tra tải, motor, cáp U/V/W, tăng C1-01
ov	Overvoltage – Quá áp	Tăng C1-02, kiểm tra tải tái sinh
Uv1	DC Bus Undervoltage	Kiểm tra điện áp và nguồn đầu vào
GF	Ground Fault	Kiểm tra cách điện motor và dây motor
LF	Output Phase Loss	Kiểm tra U/T1, V/T2, W/T3
PF	Input Phase Loss	Kiểm tra nguồn R/L1, S/L2, T/L3
oH1	Heatsink Overheat	Kiểm tra nhiệt độ, thông gió và làm mát
oL1	Motor Overload	Kiểm tra tải và E2-01
oL2	Drive Overload	Kiểm tra tải, Acc/Dec và công suất biến tần
CE	MEMOBUS/Modbus Communication Error	Kiểm tra RS485, baud rate, parity, địa chỉ

Không nên reset lỗi liên tục khi chưa xác định nguyên nhân. Với các lỗi liên quan đến quá dòng, chạm đất hoặc mất pha, cần kiểm tra motor và hệ thống dây điện trước khi cho biến tần chạy lại.

Trường hợp biến tần Yaskawa E1000 không chạy, không nhận tín hiệu điều khiển, thường xuyên báo lỗi hoặc cần tích hợp với PLC/HMI, quý khách có thể liên hệ Tự Động Hóa Toàn Cầu để được kiểm tra và hỗ trợ kỹ thuật.
