HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN PANASONIC MK300

Trong quá trình vận hành các hệ thống như băng tải, bàn xoay, máy thu cuộn (máy quấn dây) hay máy đùn nhựa, việc cài đặt biến tần Panasonic MK300 không đúng thông số có thể khiến động cơ chạy sai tốc độ, không nhận tín hiệu điều khiển hoặc phát sinh cảnh báo lỗi. Vì vậy, kỹ thuật viên cần nắm rõ cách đấu nối, khai báo thông số động cơ và thiết lập các tham số quan trọng trước khi đưa biến tần vào sử dụng.

Bài viết này sẽ hướng dẫn cài đặt biến tần Panasonic MK300 chi tiết từ cơ bản đến nâng cao, bao gồm cách sử dụng bàn phím, đấu dây, nhập thông số motor, dò tự động thông số (Auto-tuning), cài tần số và thời gian tăng giảm tốc, điều khiển bằng tín hiệu analog, cài đặt PID, truyền thông Modbus RS485 và xử lý một số lỗi thường gặp.

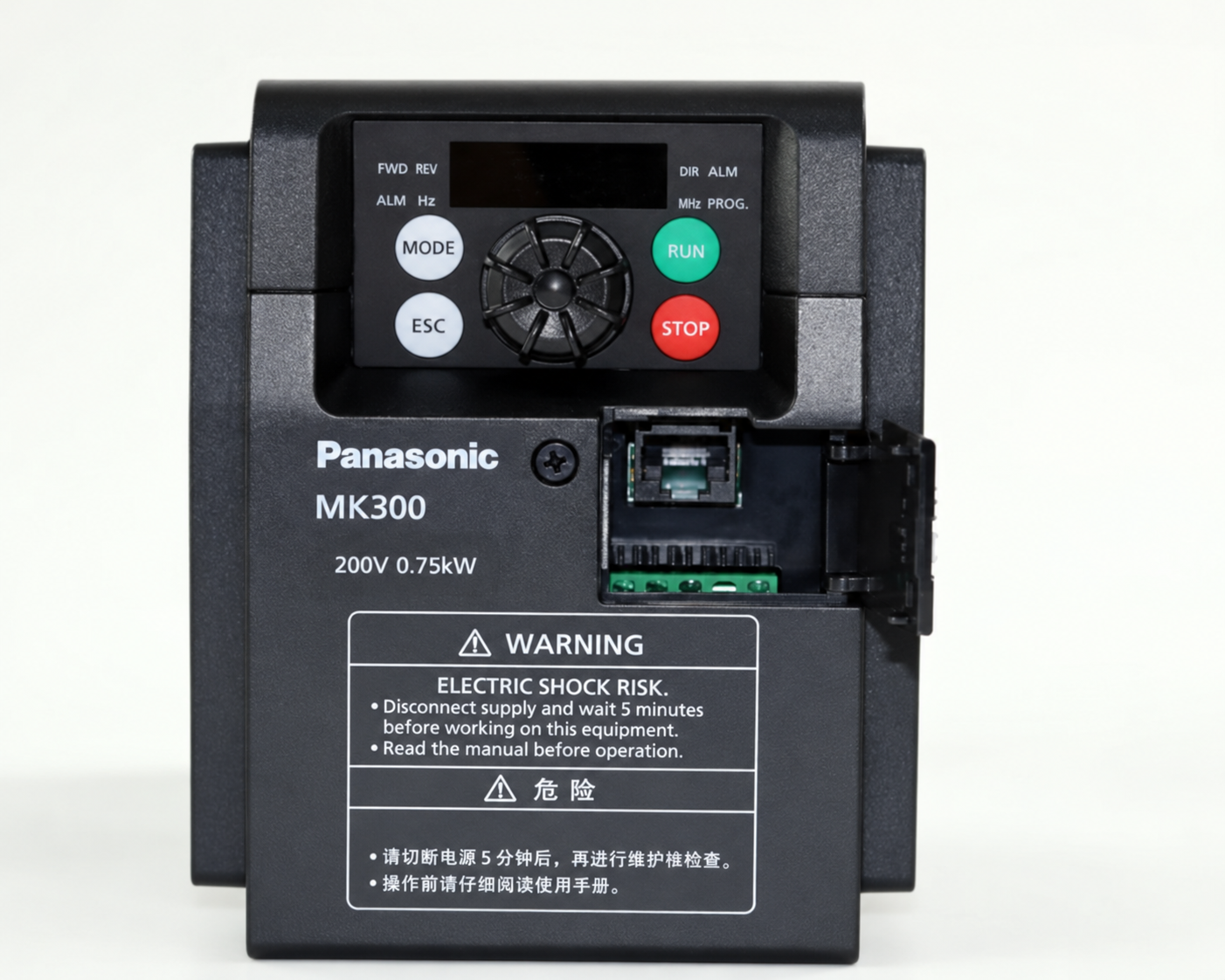

I. TỔNG QUAN VỀ BIẾN TẦN PANASONIC MK300

Biến tần Panasonic MK300 là dòng biến tần đa năng, được thiết kế chuyên dụng để điều khiển tốc độ của động cơ không đồng bộ 3 pha. Hoạt động với nguồn điện đầu vào 3 pha 400V (dải điện áp cho phép dao động từ 380V đến 460V), dòng thiết bị này cung cấp các mức công suất linh hoạt từ 0.75kW đến 3.7kW.

* Ưu điểm và Tính năng nổi bật:

• Phương pháp điều khiển linh hoạt: MK300 hỗ trợ công nghệ điều khiển băm xung PWM hình sin với tần số sóng mang cao. Người dùng có thể lựa chọn điều khiển V/F (hỗ trợ mô-men xoắn không đổi, mô-men giảm dần, và đường cong V/F 3 điểm) hoặc điều khiển Véc-tơ không cảm biến (Sensorless Vector Control) để đạt hiệu suất mô-men cao ngay cả ở dải tốc độ thấp.

• Khả năng chịu quá tải kép (Dual Rating): Biến tần cho phép thiết lập thông số theo đặc tính của tải, bao gồm chế độ tải nặng (Heavy load) cho phép quá tải 150% dòng định mức trong 1 phút, và chế độ tải nhẹ (Light load) cho phép quá tải 120% dòng định mức trong 1 phút.

• Tích hợp nhiều chức năng tự động hóa chuyên biệt: Thiết bị hỗ trợ dò thông số động cơ tự động (Auto-tuning), bộ điều khiển PID tích hợp, chức năng chạy đa cấp tốc độ (lên đến 16 cấp), vận hành theo thời gian (Timer operation), chức năng chạy JOG, và chức năng điều khiển máy thu cuộn (Winding mode control).

• Truyền thông công nghiệp mạnh mẽ: Tích hợp sẵn cổng giao tiếp RS485, hỗ trợ đa dạng giao thức bao gồm MEWTOCOL-COM, Modbus-RTU, và Modbus-ASCII, giúp dễ dàng tích hợp làm trạm tớ (slave) để PLC hoặc HMI giám sát toàn hệ thống.

• Bảo vệ hệ thống toàn diện: MK300 được trang bị các mạch bảo vệ tin cậy như phòng ngừa lỗi quá dòng (Overcurrent stall prevention), phòng ngừa quá áp (Overvoltage stall), rơ-le nhiệt điện tử chống quá tải (OL), bảo vệ sụt áp (LU), giám sát lỗi quạt làm mát (FAN), và nhận tín hiệu dừng khẩn cấp từ bên ngoài (AU).

* Nhược điểm và Hạn chế cần lưu ý:

• Hạn chế về loại tải và ứng dụng: Tuyệt đối không sử dụng biến tần này cho các tải khác ngoài động cơ cảm ứng 3 pha, hoặc áp dụng cho động cơ 1 pha. MK300 cũng không được thiết kế hoặc sản xuất để dùng trong các hệ thống liên quan đến an toàn tính mạng con người (như hàng không vũ trụ, thiết bị y tế, điều khiển hạt nhân).

• Kén thiết bị đầu ra: Cấm kết nối tụ điện công suất hoặc bộ hấp thụ xung áp (surge absorber) vào phía đầu ra của biến tần vì có thể gây nổ tụ và hỏng hóc linh kiện nội bộ. Đồng thời, tuyệt đối không được nối điện áp nguồn AC vào các chân đầu ra (U, V, W).

• Khả năng gây nhiễu (EMC): Mạch chính của biến tần chứa thành phần sóng hài bậc cao có thể gây nhiễu cho các thiết bị viễn thông (như radio AM) đặt gần đó. Người dùng có thể cần lắp đặt thêm bộ lọc nhiễu (noise filter) hoặc đặt biến tần trong tủ kim loại để hạn chế tình trạng này.

• Điều kiện nhiệt độ môi trường: Biến tần hoạt động tối ưu ở dải nhiệt độ từ -10°C đến +50°C. Tuy nhiên, khi lắp đặt nhiều biến tần đặt sát nhau (lắp đặt ngang – sideways), giới hạn nhiệt độ môi trường cho phép sẽ bị thu hẹp xuống chỉ còn tối đa +40°C. Việc không duy trì đúng nhiệt độ môi trường có thể làm giảm tuổi thọ của thiết bị.

II. HƯỚNG DẪN SỬ DỤNG BIẾN TẦN PANASONIC MK300

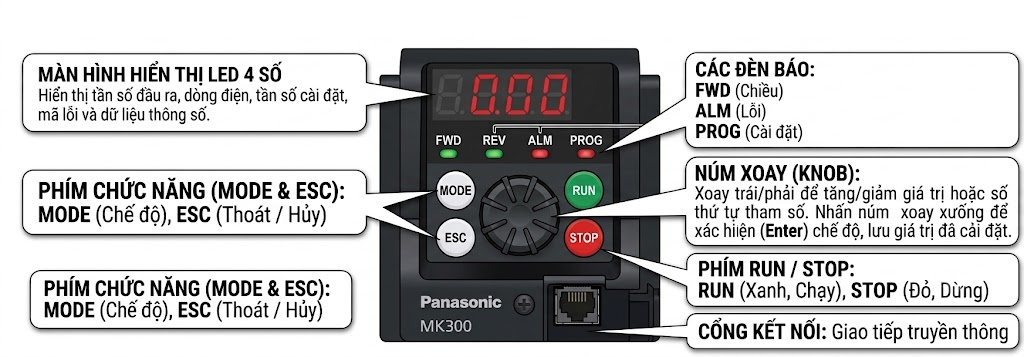

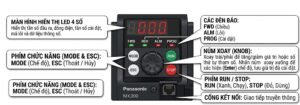

1. Chức năng các phím trên bàn phím

Bàn phím của MK300 bao gồm các thành phần sau:

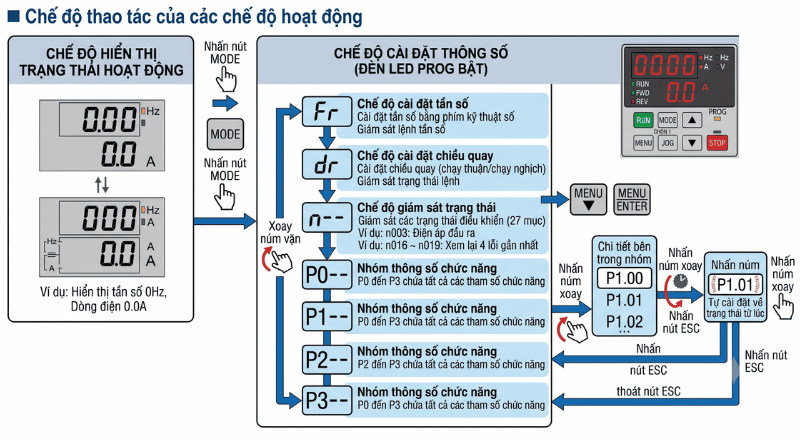

2. Các chế độ hiển thị và cài đặt chính

• Chế độ hiển thị trạng thái: Hiển thị tần số, dòng điện đầu ra.

• Chế độ cài đặt thông số: Gồm các nhóm “Fr” (cài đặt tần số số), “dr” (cài đặt chiều quay), “n–” (giám sát trạng thái), và các nhóm tham số “P0–“, “P1–“, “P2–“, “P3–“.

3. Cách thay đổi một tham số

Quy trình thao tác để thay đổi giá trị một tham số (Ví dụ: Đổi thời gian giảm tốc P002 từ 5.0s thành 10.0s):

• Nhấn phím MODE để màn hình hiển thị “Fr”.

• Xoay núm xoay đến nhóm “P0–“.

• Nhấn núm xoay xuống để vào nhóm, màn hình hiển thị “P001”.

• Xoay núm xoay để tìm đến thông số “P002”.

• Nhấn núm xoay xuống, màn hình sẽ nhấp nháy giá trị hiện tại (ví dụ: “5.0”).

• Xoay núm xoay để thay đổi giá trị thành “10.0”.

• Nhấn núm xoay xuống để xác nhận và lưu dữ liệu.

• Nhấn phím ESC để quay lại các cấp menu trước đó.

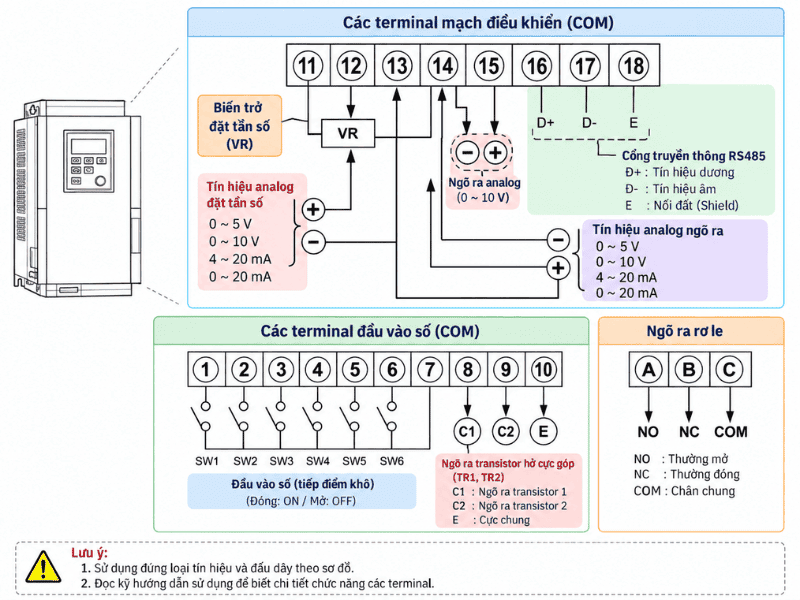

III. SƠ ĐỒ ĐẤU DÂY BIẾN TẦN PANASONIC MK300

Tải manaul đầy đủ: TẠI ĐÂY

* Mạch động lực:

• • R/L1, S/L2, T/L3: Kết nối với nguồn điện lưới 3 pha 400V.

  • U, V, W: Kết nối với động cơ 3 pha.

  • P/DB+ và DB-: Các chân kết nối với điện trở xả.

  • N-: Cực âm của điện áp DC nội bộ.

* Mạch điều khiển (Terminal):

• Chân 1 đến 6 (SW1 đến SW6): Các đầu vào tín hiệu điều khiển đa chức năng.

• Chân 7: Chân chung (COM) cho các tín hiệu đầu vào số.

• Chân 11 (+5V), 12 (đầu vào áp), 13 (đầu vào dòng/áp phụ), 14 (Chân chung Analog COM): Cụm chân dùng cho chiết áp (VR) hoặc tín hiệu Analog.

• Chân 8, 9, 10 (E): Đầu ra Open-collector (TR1, TR2).

• Chân A, B, C: Đầu ra Relay (Tiếp điểm NO, NC, COM).

• Chân 16 (D+), 17 (D-), 18 (E): Cổng truyền thông RS485.

IV. HƯỚNG DẪN CÀI ĐẶT NHANH BIẾN TẦN PANASONIC MK300

1. Khôi phục cài đặt mặc định

Trước khi cài đặt thông số mới, nên đưa biến tần về trạng thái chuẩn của nhà sản xuất.

• Vào tham số P055 (Setting Data Clear).

• Cài P055 = 1: Khôi phục tất cả về mặc định ngoại trừ hằng số động cơ.

• Hoặc P055 = 2: Khôi phục toàn bộ dữ liệu về mặc định nhà máy.

2. Lựa chọn nguồn lệnh chạy

Định cấu hình vị trí bạn sẽ nhấn nút chạy/dừng.

• Vào tham số P003.

• P003 = 0: Điều khiển chạy/dừng bằng nút RUN/STOP trên bàn phím Panel.

• P003 = 2 hoặc 3: Điều khiển chạy/dừng bằng công tắc ngoài (External control) qua cầu đấu điều khiển.

3. Lựa chọn nguồn cấp tần số

Định cấu hình phương pháp thay đổi tốc độ (tần số) của động cơ.

• Vào tham số P004.

• P004 = 0: Cài đặt tần số bằng phím kỹ thuật số trên Panel.

• P004 = 1: Điều khiển tần số bằng chiết áp ngoài (Potentiometer).

• P004 = 2, 3, 4, 5: Điều khiển bằng tín hiệu Analog bên ngoài (0-5V, 0-10V, 4-20mA…).

4. Chọn phương pháp điều khiển động cơ

• Vào tham số P006 (Vector Control Selection).

• P006 = 0: Điều khiển V/F (Mặc định – phù hợp cho tải bơm, quạt, tải thông thường).

• P006 = 1: Điều khiển Vector không cảm biến (Sensorless vector control – phù hợp tải nặng, cần mô-men khởi động lớn).

5. Nhập thông số Motor

Khai báo chính xác thông số trên nhãn (Nameplate) của động cơ vào nhóm P2:

• P203: Công suất động cơ (kW).

• P204: Số cực động cơ (Ví dụ: 2, 4, 6 cực).

• P205: Điện áp định mức (V).

• P206: Tần số định mức (Hz).

• P207: Dòng điện định mức (A).

6. Thực hiện dò tự động

Bắt buộc thực hiện khi chạy chế độ Vector (P006 = 1) hoặc khi sử dụng chức năng tăng cường mô-men xoắn tự động (Auto torque boost).

• Điều kiện: Động cơ phải dừng hoàn toàn và khuyên dùng ở trạng thái chạy không tải (tháo trục động cơ khỏi hệ thống cơ khí).

• Vào tham số P202, cài P202 = 1 (Khởi động quá trình Auto-tuning toàn dải).

• Nhấn nút MODE để quay ra màn hình chính, màn hình sẽ hiển thị trạng thái sẵn sàng “Att1”.

• Nhấn nút RUN trên bảng điều khiển để quá trình dò bắt đầu. Quá trình mất khoảng 2 phút và màn hình sẽ hiện chữ “End” khi hoàn tất.

7. Cài giới hạn tần số và thời gian tăng/giảm tốc

• P001: Thời gian tăng tốc 1 (The 1st Acceleration Time) – Tính bằng giây.
• P002: Thời gian giảm tốc 1 (The 1st Deceleration Time) – Tính bằng giây.
• P012: Tần số đầu ra tối đa (Max. Output Frequency).
• P045: Giới hạn tần số dưới (Lower Limit Frequency) – Mức tần số thấp nhất động cơ được phép chạy.
• P046: Giới hạn tần số trên (Upper Limit Frequency) – Mức tần số cao nhất động cơ được phép chạy.

V. CÀI ĐẶT THEO CÁC CÁCH ĐIỀU KHIỂN

1. Điều khiển chạy/dừng và chỉnh tốc độ bằng bàn phím

P003 – Chọn nguồn lệnh chạy/dừng

Để điều khiển biến tần trực tiếp bằng bàn phím, bạn có 2 lựa chọn:

• P003 = 0: Nhấn RUN → biến tần chạy, nhấn STOP → biến tần giảm tốc và dừng. Chiều quay thuận/nghịch được thiết lập trong chế độ dr (Rotation Direction Setting Mode).

• P003 = 1: Vẫn điều khiển bằng bàn phím, nhưng cho phép lựa chọn chiều quay trực tiếp trên panel trước khi nhấn RUN. Xoay núm chọn L-F (chạy thuận) hoặc L-r (chạy nghịch), sau đó nhấn RUN để chạy và STOP để dừng. (Lưu ý: P003 = 0 hoặc P003 = 1 đều cho phép Reset lỗi trực tiếp từ bàn phím bằng nút STOP).

P004 – Chọn nguồn đặt tần số

• P004 = 0 (Panel Digital Setting): Giá trị tần số được nhập trực tiếp bằng núm xoay trên bàn phím trong chế độ Fr.

• Thao tác cơ bản: Nhấn MODE → chọn Fr → nhấn núm xoay → xoay núm đặt tần số mong muốn → nhấn núm để xác nhận.

Bảng các giá trị P004 (Nguồn đặt tần số):

P004	Nguồn đặt tần số	Chân đấu nối / Chi tiết
0	Bàn phím (Digital setting)	Đặt trong chế độ Fr
1	Biến trở ngoài (Potentiometer)	Đấu vào chân 11, 12, 14
2	Tín hiệu áp 0~5 V	Chân 12 (+) và 14 (-)
3	Tín hiệu áp 0~10 V	Chân 12 (+) và 14 (-)
4	Tín hiệu dòng 4~20 mA	Chân 12 (+) và 14 (-)
5	Tín hiệu dòng 0~20 mA	Chân 12 (+) và 14 (-)
6	Truyền thông RS485	Cài qua lệnh truyền thông
7	Tín hiệu PWM	Chân 6 (+) và 7 (-)
8	Tín hiệu xung (Pulse)	Chân 6 (+) và 7 (-)

2. Điều khiển Start/Stop bằng Terminal ngoài

Sử dụng công tắc hoặc nút nhấn ngoài để điều khiển. Có 2 phong cách điều khiển chính:

* Kiểu 1: Một công tắc Chạy/Dừng và một công tắc Đảo chiều (P003 = 2 hoặc 3)

• P003 = 2: Điều khiển ngoài, vô hiệu hóa nút Reset trên bàn phím.

• P003 = 3: Điều khiển ngoài, cho phép Reset lỗi bằng nút STOP trên bàn phím.

• Đấu nối (SINK mặc định):

  • SW1 (Chân 1): Đóng (ON) với chân 7 (COM) → Chạy; Mở (OFF) → Dừng. (Giá trị mặc định P101 = 16).

  • SW2 (Chân 2): Đóng (ON) với chân 7 (COM) → Chạy nghịch; Mở (OFF) → Chạy thuận. (Giá trị mặc định P102 = 17).

* Kiểu 2: Công tắc Chạy thuận và Công tắc Chạy nghịch độc lập (P003 = 4 hoặc 5)

• P003 = 4: Điều khiển ngoài, vô hiệu hóa nút Reset trên bàn phím.

• P003 = 5: Điều khiển ngoài, cho phép Reset lỗi bằng nút STOP trên bàn phím.

• Đấu nối (SINK mặc định):

  • SW1 (Chân 1): Đóng (ON) với chân 7 (COM) → Chạy thuận; Mở (OFF) → Dừng chạy thuận.

  • SW2 (Chân 2): Đóng (ON) với chân 7 (COM) → Chạy nghịch; Mở (OFF) → Dừng chạy nghịch.

3. Điều khiển tốc độ bằng tín hiệu Analog

Sử dụng tham số P004 để định cấu hình loại tín hiệu nhận tốc độ và đấu nối vào các terminal điều khiển:

• P004 = 1: Sử dụng chiết áp ngoài (Khuyên dùng loại 10kΩ, 1/4W). Đấu nối: Chân 11 (+5V), Chân 12 (Chân tín hiệu giữa của chiết áp), Chân 14 (Chân chung COM).

• P004 = 2 hoặc 3: Tín hiệu điện áp 0~5V hoặc 0~10V. Đấu nối: Chân 12 (Nhận cực dương +), Chân 14 (Nhận cực âm -).

• P004 = 4 hoặc 5: Tín hiệu dòng điện 4~20mA hoặc 0~20mA. Đấu nối: Chân 12 (Nhận cực dương +), Chân 14 (Nhận cực âm -).

4. Điều khiển qua truyền thông Modbus RS485

Đấu nối phần cứng: Cáp tín hiệu đấu vào các chân 16 (D+), 17 (D-), 18 (Chân nối đất/Shield – E). Trạm cuối cần nối tắt (Jumping out) giữa chân D- và E.

Cài đặt lệnh điều khiển:

• • P003 = 6 hoặc 7: Cho phép nhận lệnh chạy/dừng từ truyền thông (6: Không cho phép Reset từ panel, 7: Cho phép Reset từ panel).

  • P004 = 6: Nhận lệnh cài đặt tần số từ truyền thông.

Cài đặt thông số mạng (Network Parameters):

• P131: Lựa chọn giao thức (0: MEWTOCOL-COM, 1: Modbus-RTU, 2: Modbus-ASCII).

• P132: Địa chỉ trạm (Station No.) từ 01 – 31.

• P133: Tốc độ truyền Baud rate (Ví dụ: 96 = 9600 bps, 192 = 19200 bps).

LƯU Ý QUAN TRỌNG: Sau khi cài đặt xong các thông số truyền thông từ P131 đến P138, bắt buộc phải ngắt nguồn điện chính (tắt aptomat) và bật lại thì các cấu hình này mới có hiệu lực.

VI. BẢNG MÃ LỖI VÀ CÁCH KHẮC PHỤC

Mã lỗi	Chi tiết nguyên nhân	Cách khắc phục
SC1	Quá dòng tức thời trong quá trình tăng tốc.	Kiểm tra xem ngõ ra có bị ngắn mạch hoặc chạm đất hay không.
SC2	Quá dòng tức thời khi chạy ở tốc độ ổn định.	Loại bỏ các biến động tải đột ngột ở phía tải.
SC3	Quá dòng tức thời trong quá trình giảm tốc.	Tăng thời gian tăng/giảm tốc tại các tham số P001, P002, P317 đến P322.
SC4	Quá dòng tức thời trong quá trình tăng tốc, giảm tốc hoặc khi chạy ở tốc độ ổn định.	Không đóng/ngắt contactor từ phía ngõ ra của biến tần khi biến tần đang hoạt động.
SC5	Ngắn mạch hoặc quá dòng ở phía ngõ ra khi khởi động.	Kiểm tra xem ngõ ra có bị ngắn mạch hoặc chạm đất hay không.
SC6	Phát hiện lỗi khi khởi động.	Kiểm tra lỗi module công suất. Nếu module công suất bị hỏng, cần sửa chữa hoặc thay thế.
OC1	Quá dòng trong quá trình tăng tốc.	Kiểm tra mất pha ngõ ra và loại bỏ các biến động tải đột ngột. Tăng thời gian tăng/giảm tốc tại P001, P002, P317 đến P322. Điều chỉnh mức bù mô-men tại P011. Kiểm tra chức năng tự khởi động lại khi đang vận hành. Không đóng/ngắt contactor phía ngõ ra khi biến tần đang chạy.
OC2	Quá dòng khi chạy ở tốc độ ổn định.	Kiểm tra mất pha ngõ ra và loại bỏ các biến động tải đột ngột. Tăng thời gian tăng/giảm tốc tại P001, P002, P317 đến P322. Điều chỉnh mức bù mô-men tại P011. Kiểm tra chức năng tự khởi động lại khi đang vận hành. Không đóng/ngắt contactor phía ngõ ra khi biến tần đang chạy.
OC3	Quá dòng trong quá trình giảm tốc.	Kiểm tra mất pha ngõ ra và loại bỏ các biến động tải đột ngột. Tăng thời gian tăng/giảm tốc tại P001, P002, P317 đến P322. Điều chỉnh mức bù mô-men tại P011. Kiểm tra chức năng tự khởi động lại khi đang vận hành. Không đóng/ngắt contactor phía ngõ ra khi biến tần đang chạy.
OU1	Quá áp DC nội bộ trong quá trình tăng tốc.	Tăng thời gian tăng tốc tại các tham số P001, P317, P319, P321.
OU2	Quá áp DC nội bộ khi chạy ở tốc độ ổn định.	Loại bỏ các biến động tải đột ngột ở phía tải.
OU3	Quá áp DC nội bộ trong quá trình giảm tốc.	Tăng thời gian giảm tốc tại các tham số P002, P318, P320, P322.
LU	Điện áp nguồn cấp thấp hơn 85% điện áp định mức.	Đo và kiểm tra điện áp nguồn cấp. Kiểm tra xem nguồn vào có bị mất pha hay không. Kiểm tra chức năng tự khởi động lại sau khi mất điện hoặc sụt áp.
OL	Dòng điện ngõ ra vượt quá 125% dòng cài đặt bảo vệ nhiệt điện tử hoặc vượt quá 140% dòng định mức của biến tần trong thời gian trên 1 phút.	Kiểm tra giá trị dòng điện cài đặt của chức năng bảo vệ nhiệt điện tử. Kiểm tra và điều chỉnh mức bù mô-men tại P011. Giảm tải cho động cơ.
OH	Bộ tản nhiệt bị quá nhiệt.	Kiểm tra nhiệt độ môi trường xung quanh biến tần.
AU	Tín hiệu dừng do lỗi bên ngoài được đưa vào các đầu vào của mạch điều khiển.	Kiểm tra tín hiệu lỗi bên ngoài có đúng hay không và kiểm tra thời điểm/tín hiệu của mạch điều khiển.
OP	Biến tần được cấp nguồn trong khi tín hiệu RUN đang ON. Hoặc xảy ra lỗi timeout. Hoặc cáp truyền thông bị ngắt.	Kiểm tra chế độ khởi động tại tham số P031. Kiểm tra cài đặt truyền thông và dây dẫn truyền thông. Giảm nhiễu xung quanh biến tần.
FAN	Quạt làm mát hoạt động bất thường.	Kiểm tra xem quạt làm mát có bị kẹt hoặc khóa cứng hay không.
SEr	Tìm kiếm tốc độ không thành công. Chiều quay động cơ không đúng. Công suất động cơ quá nhỏ so với công suất biến tần. Động cơ quay chậm bất thường trong quá trình vận hành.	Giảm nhiễu xung quanh biến tần. Kiểm tra lại chiều quay của động cơ.
CPU	Biến tần chịu nhiễu điện từ quá lớn.	Giảm nguồn gây nhiễu xung quanh biến tần và cải thiện biện pháp chống nhiễu.
ErrC	Biến tần chịu nhiễu điện từ quá lớn.	Giảm nguồn gây nhiễu xung quanh biến tần và cải thiện biện pháp chống nhiễu.

Khi biến tần Panasonic MK300 không chạy, chạy sai tốc độ, không nhận tín hiệu, PID không giữ được áp suất hoặc gặp lỗi truyền thông Modbus, cần kiểm tra đồng thời phần đấu dây, nguồn lệnh, nguồn reference và các nhóm tham số liên quan trước khi thay đổi thông số sâu hơn.

Nếu chưa xác định được nguyên nhân, có thể liên hệ Tự động hóa Toàn Cầu để được hỗ trợ kiểm tra, cài đặt và xử lý sự cố biến tần KOC200.
