HƯỚNG DẪN CÀI ĐẶT BIẾN TẦN KOC550

Trong quá trình vận hành các hệ thống máy móc từ tải nhẹ (bơm, quạt) đến tải nặng (máy nén khí, cẩu trục, máy ép, máy dệt), việc cài đặt biến tần KOC550 không đúng thông số có thể khiến động cơ chạy sai tốc độ, không nhận tín hiệu điều khiển, hoạt động thiếu ổn định hoặc phát sinh cảnh báo lỗi. Vì vậy, kỹ thuật viên cần nắm rõ cách đấu nối, khai báo thông số động cơ và thiết lập các tham số quan trọng trước khi đưa biến tần vào sử dụng.

Bài viết này sẽ hướng dẫn cài đặt biến tần KOC550 chi tiết từ cơ bản đến nâng cao, bao gồm cách sử dụng bàn phím, đấu dây, nhập thông số motor, dò tự động thông số (Auto-tuning), cài tần số và thời gian tăng giảm tốc, điều khiển bằng tín hiệu analog, cài đặt PID, truyền thông Modbus RS485 và xử lý một số lỗi thường gặp.

I. TỔNG QUAN VỀ BIẾN TẦN KOC550

Biến tần KOC550 là dòng biến tần đa năng thế hệ mới, được thiết kế để đáp ứng hoàn hảo cho cả các ứng dụng tải nhẹ và tải nặng khắt khe nhất như: cẩu trục, máy nén khí, máy ép nhựa, máy dệt bao, máy điêu khắc, và các hệ thống bơm quạt công nghiệp. Thiết bị này mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm điện năng nhờ tích hợp công nghệ điều khiển Vector vòng hở (SVC), Vector vòng kín (FVC) và điều khiển V/F.

Ưu điểm nổi bật:

• Thiết kế tối ưu: Biến tần có kích thước nhỏ gọn nhưng mật độ công suất cao.

• Dải điện áp rộng: Thiết bị có thể hoạt động ổn định với dải điện áp đầu vào rộng, ví dụ dòng định mức 380-480V có thể chịu đựng dải điện áp từ 323V lên đến 528V.

• Độ bền và tuổi thọ cao: Tụ điện bus (bus capacitor) được cấu hình cao hơn giúp tăng tuổi thọ của thiết bị.

• Khả năng bảo vệ toàn diện: Được trang bị các mạch bảo vệ hoàn hảo cho toàn bộ hệ thống, bao gồm mạch bảo vệ quạt tản nhiệt (khi quạt bị kẹt hoặc hỏng), bảo vệ ngắn mạch đầu ra chạm đất, và tối ưu hóa hệ thống nhiễu điện từ (EMC).

• Hiệu suất vận hành: Giúp tối ưu hóa hoạt động và tiết kiệm năng lượng vượt trội, cho phép điều chỉnh tốc độ chính xác và vận hành ổn định ngay cả trong môi trường khắc nghiệt.

• Khả năng mở rộng: Hỗ trợ đa dạng các loại Card PG (chạy vòng kín) với nhiều tính năng mạnh mẽ.

Nhược điểm và Hạn chế cần lưu ý:

• Hạn chế về loại động cơ và ứng dụng: Tuyệt đối không được sử dụng dòng biến tần này để điều khiển động cơ một pha. Thiết bị cũng không được phép ứng dụng trực tiếp cho các hệ thống liên quan đến an toàn tính mạng con người (ví dụ: thiết bị y tế).

• Suy giảm công suất (Derating) theo môi trường: Biến tần sẽ bị giảm công suất hoạt động nếu lắp đặt ở độ cao trên 1000m (giảm 10% công suất cho mỗi 1000m tăng thêm) hoặc khi nhiệt độ môi trường vượt mức tiêu chuẩn, nằm trong khoảng từ 40°C đến 50°C.

• Hạn chế về khoảng cách dây dẫn: Nếu khoảng cách cáp nối giữa biến tần và động cơ dài hơn 100 mét, người dùng bắt buộc phải lắp đặt thêm cuộn cảm kháng AC ở đầu ra (AC output reactor). Nếu không, dòng điện rò rỉ và hiện tượng cộng hưởng có thể làm hỏng cách điện của động cơ hoặc khiến biến tần liên tục báo lỗi quá dòng.

• Kén thiết bị đầu ra: Tuyệt đối không được kết nối tụ điện hoặc bộ lọc chống nhiễu LC/RC (bộ hấp thụ đột biến) vào các đầu nối đầu ra (U, V, W) của biến tần, nếu vi phạm sẽ làm hỏng các linh kiện bên trong.

II. HƯỚNG DẪN SỬ DỤNG BIẾN TẦN KOC550

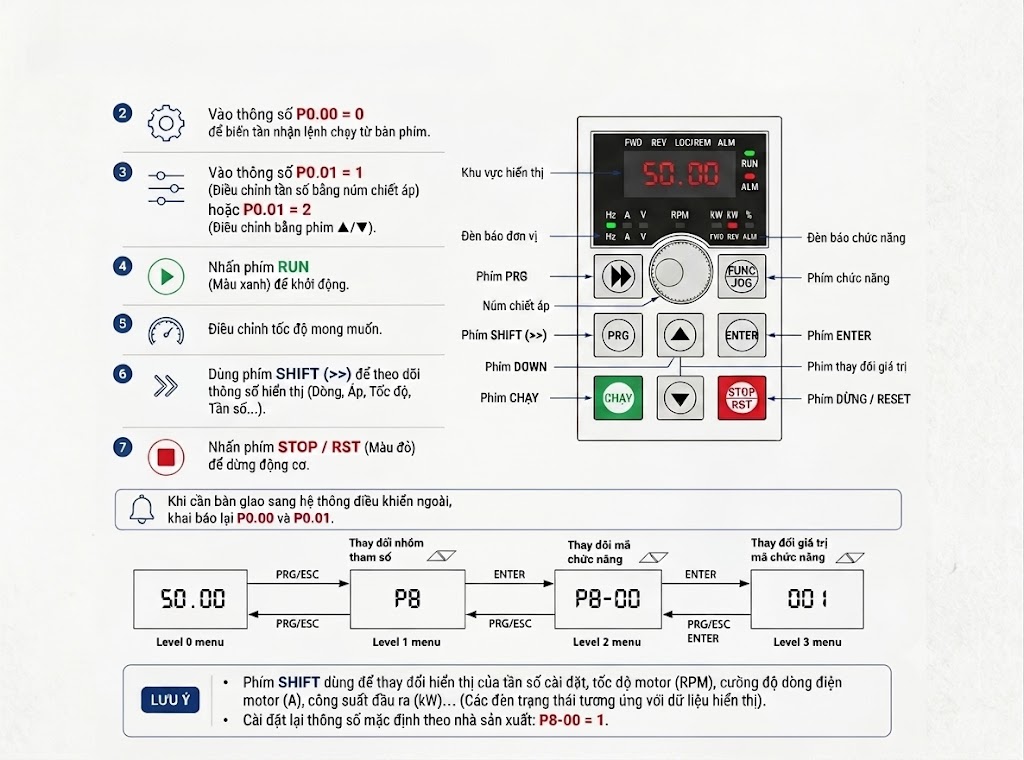

1. Chức năng các phím biến tần KOC550

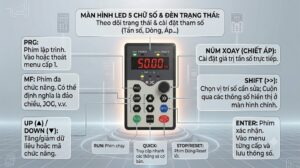

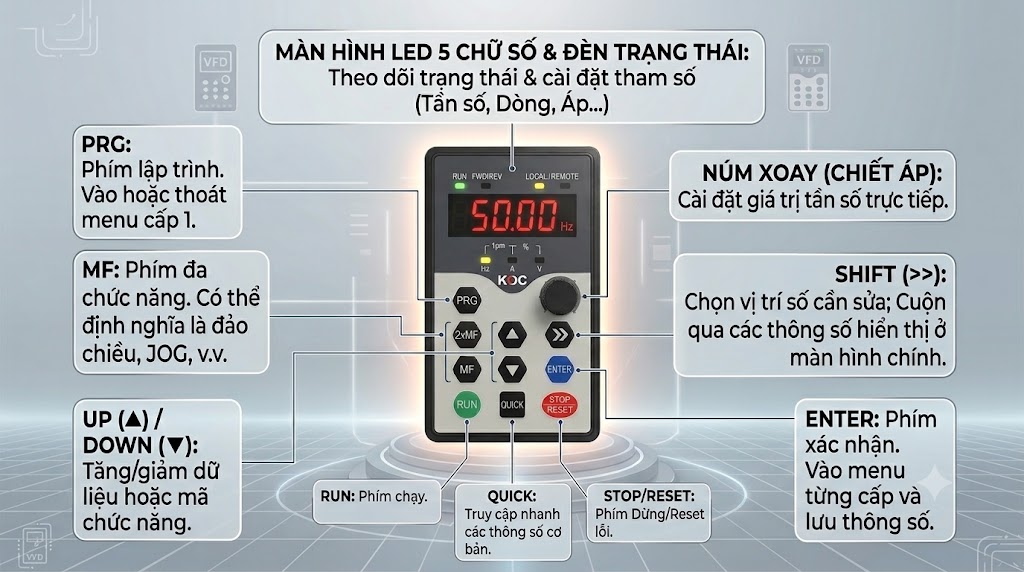

KOC550 sử dụng Bàn phím điều khiển (Keypad) để theo dõi trạng thái làm việc, sửa đổi tham số và điều khiển vận hành (khởi động, dừng) động cơ. Theo tài liệu hướng dẫn, bàn phím này được chia thành các khu vực chính gồm màn hình hiển thị LED 5 số, cụm đèn báo chức năng, cụm phím lập trình cài đặt, các phím điều hướng và cụm phím vận hành có tích hợp núm xoay cài đặt tần số (speed encoder).

2. Các chế độ cài đặt và hiển thị chính biến tần KOC550

Biến tần KOC550 thường có hai trạng thái thao tác chính được sử dụng thường xuyên:

• Màn hình giám sát (Status Display): Theo dõi các giá trị vận hành thực tế theo thời gian thực như tần số hoạt động, tần số cài đặt, điện áp DC Bus, điện áp đầu ra, dòng điện đầu ra…. (Sử dụng phím Shift trên bàn phím để chuyển đổi qua lại giữa các thông số hiển thị này).

• Menu cài đặt (Parameter Menu): Sử dụng cấu trúc menu 3 cấp độ, cho phép truy cập đầy đủ các nhóm thông số cấu hình (ví dụ: nhóm b0, b1, b2… đến các nhóm giám sát U) để thiết lập biến tần từ cơ bản đến nâng cao.

Trong quá trình cài đặt biến tần KOC550, người mới nên bắt đầu khai báo ở nhóm thông số cơ bản (thường là nhóm b0 – để cài đặt lệnh chạy, nguồn tần số) và các thông số motor (nhóm b1) trước, sau đó mới truy cập các nhóm khác để tinh chỉnh nâng cao.

3. Cách thay đổi một tham số biến tần KOC550

Quy trình chung để cài đặt thông qua cấu trúc menu 3 cấp:

• Nhấn PRG để vào Menu cài đặt (Menu cấp 1).

• Dùng UP / DOWN để tìm nhóm thông số (ví dụ: b0).

• Nhấn Enter để truy cập vào nhóm đó (Menu cấp 2).

• Dùng UP / DOWN chọn tham số cụ thể cần sửa (ví dụ: b0-06).

• Nhấn Enter để xem giá trị hiện tại của tham số (Menu cấp 3).

• Dùng UP / DOWN (kết hợp phím Shift để di chuyển con trỏ vị trí) thay đổi giá trị.

• Nhấn Enter để lưu giá trị đã cài đặt.

• Nhấn PRG để quay về.

Phím Enter vừa dùng để truy cập nhóm/tham số theo từng bước vừa dùng để xác nhận lưu thông số cài đặt (và tự động chuyển sang chức năng tiếp theo), còn PRG dùng để hủy bỏ thao tác, không lưu dữ liệu và trở về cấp menu trước đó hoặc thoát hẳn ra màn hình giám sát thông thường.

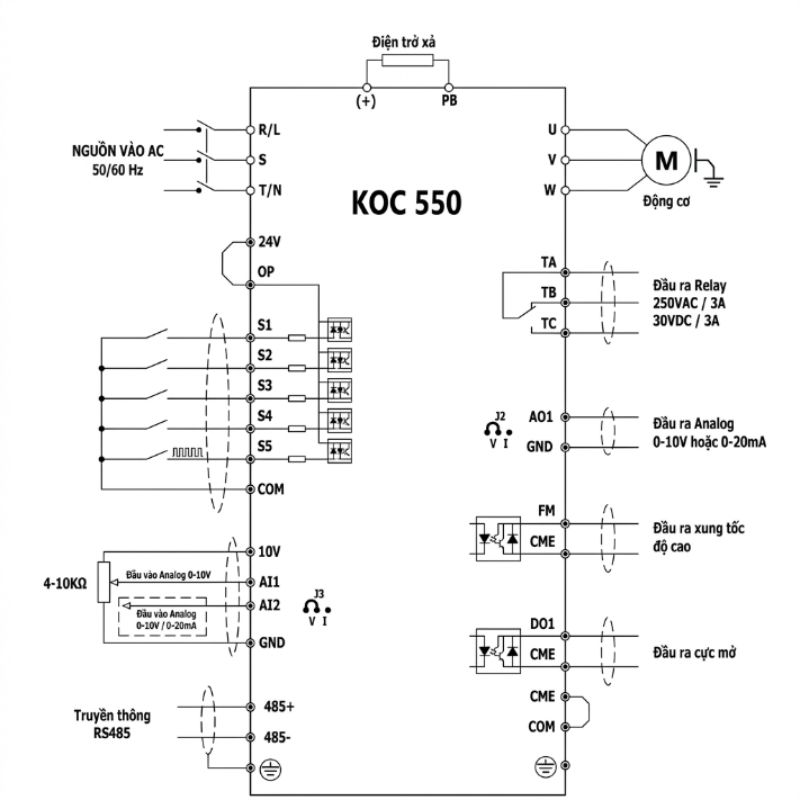

III. SƠ ĐỒ ĐẤU DÂY BIẾN TẦN KOC550

Tải manual biến tần KOC550: TẠI ĐÂY

Lưu ý:

• R, S, T cầu đấu đầu vào nguồn 3 PHA 380V.
• L, N cầu đấu đầu vào nguồn 1 PHA 220V.
• Điện trở xả được lắp tùy theo từng ứng dụng thực tế.

IV. HƯỚNG DẪN CÀI ĐẶT NHANH BIẾN TẦN KOC550

1. Kiểm tra trước khi cài đặt

Trước khi tiến hành nhập tham số, kỹ thuật viên cần chuẩn bị sẵn các thông tin sau:

• Công suất motor.

• Điện áp định mức.

• Dòng điện định mức.

• Tần số định mức.

• Tốc độ motor.

• Tần số vận hành thấp nhất và cao nhất.

• Thời gian tăng tốc và giảm tốc mong muốn.

• Nguồn đặt lệnh chạy và tốc độ (Bàn phím, terminal ngoài hay truyền thông).

2. Khôi phục cài đặt mặc định

Khi cần đưa biến tần KOC550 về cấu hình mặc định của nhà sản xuất, thao tác như sau:

• Vào nhóm tham số bP-01.

• Nhấn phím ENTER.

• Thay đổi giá trị thành 1 (Khôi phục tham số mặc định).

• Nhấn ENTER để lưu. Sau khi thực hiện, các tham số sẽ được khôi phục về giá trị nhà máy.

3. Chọn phương pháp điều khiển động cơ

Thay đổi tham số b0-01 (Motor control method) để chọn chế độ phù hợp:

• b0-01 = 0: Điều khiển vector vòng hở (SVC) – Đây là chế độ mặc định, cho mô-men khởi động tốt, phù hợp đa số ứng dụng.

• b0-01 = 1: Điều khiển vector vòng kín (FVC) – Dùng khi có sử dụng encoder phản hồi tốc độ.

• b0-01 = 2: Điều khiển V/F – Phù hợp cho các ứng dụng tải nhẹ, không đòi hỏi khắt khe về mô-men như bơm, quạt.

4. Nhập thông số motor

Đây là bước bắt buộc để biến tần KOC550 điều khiển động cơ chính xác. Các thông số cần được nhập theo đúng nhãn dán (nameplate) trên thân motor.

Tham số	Ý nghĩa
b1-01	Công suất định mức (kW)
b1-02	Điện áp định mức (V)
b1-03	Dòng điện định mức (A)
b1-04	Tần số định mức (Hz)
b1-05	Tốc độ định mức (RPM)

5. Thực hiện dò thông số động cơ

Sau khi đã nhập đúng các thông số motor ở bước 4, người dùng cần cho biến tần tự dò các thông số nâng cao để tối ưu hóa quá trình vận hành bằng tham số b1-37 (Tuning selection):

• b1-37 = 0: Không hoạt động.

• b1-37 = 1: Dò thông số tĩnh. Dùng khi không thể tách motor khỏi tải cơ khí.

• b1-37 = 2: Dò thông số động toàn diện. Biến tần sẽ chạy thử motor, yêu cầu bắt buộc phải tách motor khỏi tải để đảm bảo an toàn và chính xác.

6. Cài giới hạn tần số

Hai tham số quan trọng để giới hạn dải hoạt động của động cơ:

• b0-14 (Lower limit frequency): Cài đặt tần số giới hạn dưới.

• b0-12 (Upper limit frequency): Cài đặt tần số giới hạn trên.

Lưu ý: Giá trị của b0-12 không được phép vượt quá giới hạn tần số tối đa được khai báo tại b0-10 (Maximum frequency).

7. Cài thời gian tăng/giảm tốc

Các tham số điều chỉnh thời gian:

• b0-17 (Acceleration time 1): Thời gian tăng tốc (tính từ 0 Hz đến Max frequency).

• b0-18 (Deceleration time 1): Thời gian giảm tốc (tính từ Max frequency về 0 Hz).

Lưu ý: Thời gian cài đặt mặc định thường phụ thuộc vào dải công suất của biến tần. Đối với các hệ thống có quán tính cơ khí lớn, không nên cài đặt thời gian này quá ngắn để tránh lỗi quá dòng (Err02) khi khởi động hoặc quá áp DC-bus (Err06) khi dừng.

V. CÀI ĐẶT BIẾN TẦN KOC550 THEO TỪNG CÁCH ĐIỀU KHIỂN

1. Chạy thử bằng bàn phím

Sau khi nhập dữ liệu motor, thực hiện các bước sau để chạy thử:

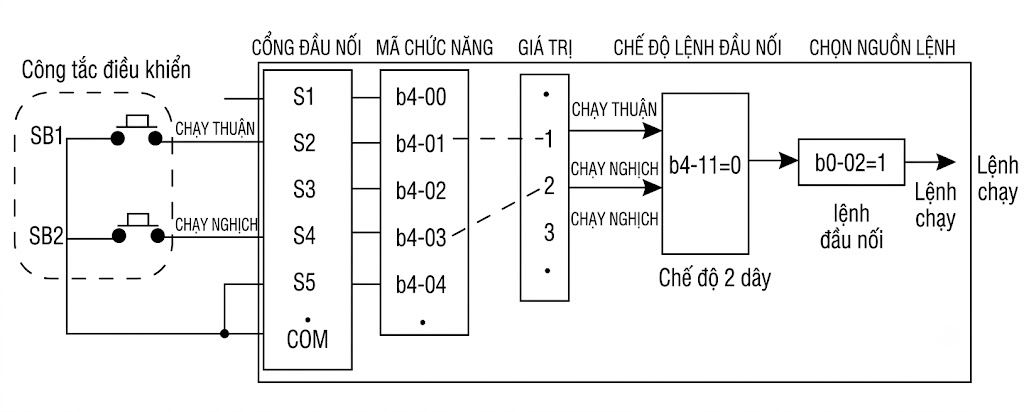

2. Điều khiển Start/Stop bằng Terminal ngoài

Thay vì dùng chân X1 như trong ảnh, KOC550 sử dụng các chân S (S1 đến S5).

• Bật chế độ điều khiển qua Terminal: Cài đặt b0-02 = 1 (Terminal command channel).

• Khai báo chân chạy thuận: Nối công tắc ngoài vào chân S1 và chân chung COM. Sau đó cài đặt b4-00 = 1 (Forward run FWD).

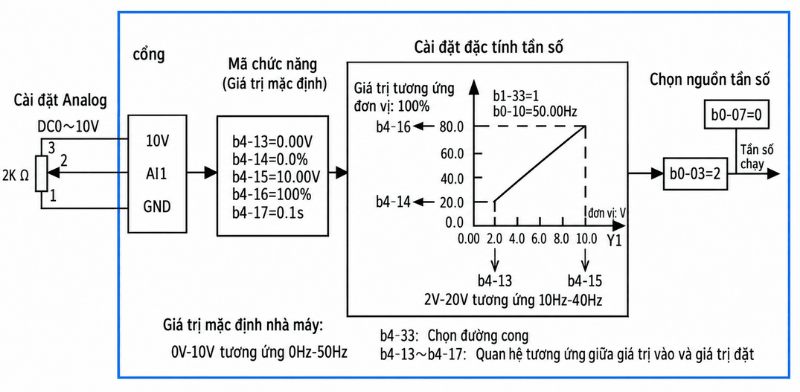

3. Điều khiển tốc độ bằng tín hiệu Analog 0–10V

KOC550 có chân AI1 mặc định nhận tín hiệu điện áp 0-10V mà không cần phải cắm Jumper chuyển đổi như chân AI2.

• Bật nhận tín hiệu tốc độ từ AI1: Cài đặt b0-03 = 2 (Main frequency command input selection: AI1).

• Khai báo giới hạn điện áp đầu vào cho AI1:

  • b4-13 = 0.00 V: AI curve 1 minimum input (Điện áp thấp nhất).

  • b4-15 = 10.00 V: AI curve 1 maximum input (Điện áp cao nhất).

4. Điều khiển KOC200 qua Modbus RTU

KOC550 cung cấp cổng giao tiếp RS485 và hỗ trợ giao thức Modbus RTU tiêu chuẩn (đóng vai trò là trạm tớ – Slave).

Các terminal:

• 485+: RS485 signal + terminal.

• 485-: RS485 signal – terminal.

• CGND: Điểm nối mass chung (nên dùng dây cáp xoắn bọc chống nhiễu để đảm bảo tín hiệu).

Các tham số chính:

Khi truyền thông không ổn định, nên kiểm tra:

• Hai dây 485+ / 485- có bị đảo không.

• Baud rate, Data Format và Slave Address có khớp với Master không.

• Kiểm tra thời gian chờ quá hạn (Timeout – bd-04), nếu quá thời gian này biến tần có thể báo lỗi hoặc ngưng hoạt động.

• Kiểm tra cáp kết nối truyền thông xem có bị lỏng, đứt hoặc nhiễu tín hiệu không (hiện tượng này có thể dẫn đến báo lỗi Err16 – Communication fail).

5. Cài đặt Tần số/Tốc độ

Để hệ thống nhận diện chính xác nguồn lệnh tần số, bạn bắt buộc phải đồng bộ cấu hình giữa thao tác vật lý trên bo mạch (ví dụ: gạt Jumper J3 đúng vị trí) và việc khai báo thông số tương ứng trên phần mềm. Bất kỳ sự sai lệch nào cũng sẽ khiến biến tần đọc sai dải tín hiệu và dẫn đến phản hồi tốc độ không chính xác.

Phương pháp cài đặt	Thông số kích hoạt	Cài đặt phần cứng / Chân tín hiệu	Mô tả chi tiết & Cài đặt liên quan
Analog dòng điện (AI2)	b0-03 = 3	Chuyển Jumper J3 sang vị trí “mA”	Nhận tín hiệu 4-20mA (thường từ PLC) qua điện trở kháng 500Ω. Đường cong tỷ lệ được thiết lập qua nhóm b4-18 đến b4-22 và kích hoạt bằng b4-33.
Xung tần số cao (PULSE)	b0-03 = 5	Chân đầu vào S5 (hỗ trợ 9V-30V, tối đa 100kHz)	Gán chức năng nhận xung cho S5 thông qua b4-04 = 30. Ánh xạ tỷ lệ tần số đầu vào và đầu ra qua các thông số từ b4-28 đến b4-31.
Đa cấp tốc độ (Multi-speed)	b0-03 = 6	Sử dụng tối đa 4 ngõ vào kỹ thuật số từ S1 đến S8	Gán giá trị 12 đến 15 cho các chân S để tạo tổ hợp nhị phân điều khiển 16 cấp tốc độ. Khai báo % tần số tại nhóm bC (bC-00 đến bC-15), tần số thực tế tính bằng % này nhân với Tần số tối đa b0-10.
Truyền thông (RS485)	b0-03 = 9	Cổng truyền thông RS485	Thiết bị chủ (PC, HMI, PLC) ghi giá trị trực tiếp vào thanh ghi địa chỉ 1000H. Dải giá trị cho phép là -10000 đến 10000, tương đương -100.00% đến 100.00% của Tần số tối đa b0-10.
Tần số hỗn hợp (Auxiliary)	Cài nguồn chính A (b0-03) & nguồn phụ B (b0-04)	Dựa trên yêu cầu phần cứng của từng nguồn A và B	Xác định thuật toán kết hợp tại hàng đơn vị của b0-07: 0 (Chính + Phụ), 1 (Chính – Phụ), 2 (Lấy giá trị lớn nhất), hoặc 3 (Lấy giá trị nhỏ nhất).

Trong khâu đấu nối dây, đối với các đường truyền nhạy cảm như analog, xung tốc độ cao hay RS485, hãy luôn dùng cáp xoắn bọc chống nhiễu (giữ chiều dài dưới 20m đối với tín hiệu analog) và đấu nối đất (GND) cẩn thận. Tuyệt đối không bố trí dây tín hiệu chạy song song hoặc bó chung với cáp động lực để tránh hiện tượng nhiễu sóng điện từ trường, gây mất ổn định cho hệ thống điều khiển.

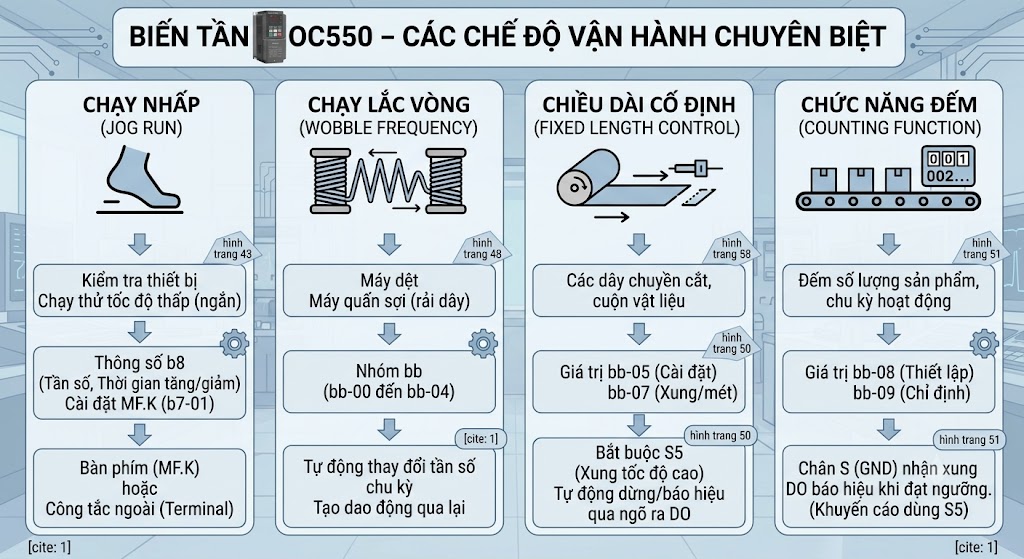

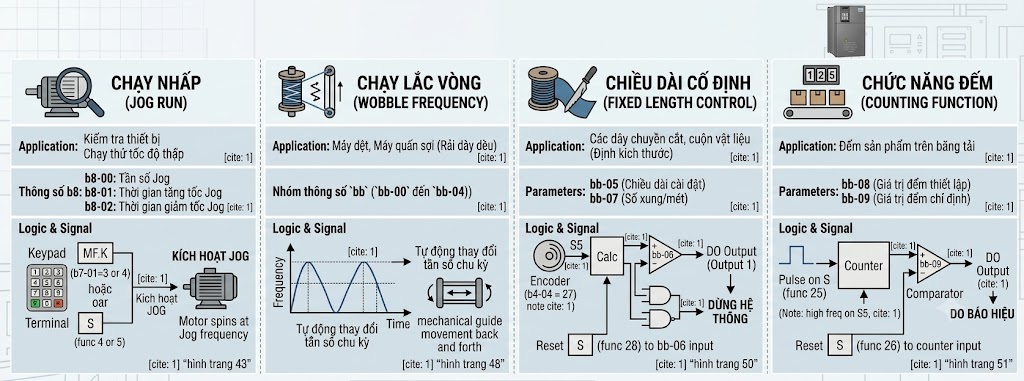

6. Các chế độ vận hành chuyên biệt

Các chế độ vận hành chuyên biệt trên biến tần KOC550 được thiết kế để đáp ứng các yêu cầu tự động hóa đặc thù trong công nghiệp.

VI. BẢNG MÃ LỖI VÀ CÁCH KHẮC PHỤC BIẾN TẦN KOC550

STT	Mã lỗi	Diễn giải	Cách khắc phục
1	Err02	Quá dòng điện trong quá trình tăng tốc	– Tăng thời gian tăng tốc. – Giảm bớt tải. – Kiểm tra lại dây dẫn và động cơ. – Cài đặt và thực hiện dò lại tham số động cơ. – Điều chỉnh điện áp đầu vào trong khoảng cho phép.
2	Err03	Quá dòng điện trong quá trình giảm tốc	– Tăng thời gian giảm tốc. – Giảm bớt tải. – Kiểm tra lại dây dẫn và động cơ. – Cài đặt và thực hiện dò lại tham số động cơ. – Điều chỉnh điện áp đầu vào trong khoảng cho phép.
3	Err04	Quá dòng điện ở vận tốc không đổi	– Giảm bớt tải. – Kiểm tra lại động cơ. – Cài đặt và thực hiện dò lại tham số động cơ. – Điều chỉnh điện áp đầu vào trong khoảng cho phép. – Chọn biến tần có công suất lớn hơn.
4	Err05	Quá điện áp trong quá trình tăng tốc	– Tăng thời gian tăng tốc. – Kiểm tra lại dây dẫn và động cơ. – Cài đặt và thực hiện dò lại tham số động cơ. – Điều chỉnh điện áp đầu vào trong khoảng cho phép. – Lắp đặt thêm điện trở xả.
5	Err06	Quá điện áp trong quá trình giảm tốc	– Tăng thời gian giảm tốc. – Kiểm tra lại dây dẫn và động cơ. – Cài đặt và thực hiện dò lại tham số động cơ. – Điều chỉnh điện áp đầu vào trong khoảng cho phép. – Lắp đặt thêm điện trở xả.
6	Err07	Quá điện áp ở vận tốc không đổi	– Điều chỉnh điện áp đầu vào trong khoảng cho phép. – Lắp đặt thêm điện trở xả.
7	Err08	Lỗi nguồn điện đầu vào	– Kiểm tra và điều chỉnh điện áp đầu vào trong khoảng cho phép.
8	Err09	Điện áp đầu vào thấp	– Reset lỗi. – Kiểm tra và điều chỉnh điện áp đầu vào trong khoảng cho phép. – Liên hệ với kỹ thuật viên.
9	Err10	Quá tải biến tần	– Giảm bớt tải. – Kiểm tra lại dây dẫn và động cơ. – Chọn biến tần có công suất lớn hơn.
10	Err11	Quá tải động cơ	– Giảm bớt tải. – Kiểm tra lại dây dẫn và động cơ. – Chọn biến tần có công suất lớn hơn.
11	Err12	Lỗi mất pha đầu vào	– Kiểm tra nguồn đầu vào biến tần. – Liên hệ với kỹ thuật viên.
12	Err13	Lỗi mất pha đầu ra	– Kiểm tra dây dẫn từ biến tần tới động cơ. – Kiểm tra lại động cơ. – Liên hệ với kỹ thuật viên.
13	Err14	Quá nhiệt biến tần	– Kiểm tra và vệ sinh quạt tản nhiệt biến tần. – Liên hệ với kỹ thuật viên.
14	Err17	Lỗi Contactor	– Kiểm tra và điều chỉnh điện áp đầu vào trong khoảng cho phép. – Liên hệ với kỹ thuật viên.
15	Err23	Lỗi chạm vỏ	– Kiểm tra lại dây dẫn và động cơ. – Liên hệ với kỹ thuật viên.
16	Err40	Lỗi giới hạn dòng điện	– Giảm bớt tải. – Kiểm tra lại dây dẫn và động cơ. – Chọn biến tần có công suất lớn hơn.

Khi biến tần KOC550 không chạy, chạy sai tốc độ, không nhận tín hiệu, PID không giữ được áp suất hoặc gặp lỗi truyền thông Modbus, cần kiểm tra đồng thời phần đấu dây, nguồn lệnh, nguồn reference và các nhóm tham số liên quan trước khi thay đổi thông số sâu hơn.

Nếu chưa xác định được nguyên nhân, có thể liên hệ Tự động hóa Toàn Cầu để được hỗ trợ kiểm tra, cài đặt và xử lý sự cố biến tần KOC550.
