Hướng Dẫn Cài Đặt Biến Tần KOC200

Trong quá trình vận hành các hệ thống tải nhẹ như bơm, quạt, băng tải và máy đóng gói, việc cài đặt biến tần KOC200 không đúng thông số có thể khiến động cơ chạy sai tốc độ, không nhận tín hiệu điều khiển, hoạt động thiếu ổn định hoặc phát sinh cảnh báo lỗi. Vì vậy, kỹ thuật viên cần nắm rõ cách đấu nối, khai báo thông số động cơ và thiết lập các tham số quan trọng trước khi đưa biến tần vào sử dụng.

Bài viết này sẽ hướng dẫn cài đặt biến tần KOC200 chi tiết từ cơ bản đến nâng cao, bao gồm cách sử dụng bàn phím, đấu dây, nhập thông số motor, dò tự động thông số (Auto-tuning), cài tần số và thời gian tăng giảm tốc, điều khiển bằng tín hiệu analog, cài đặt PID, truyền thông Modbus RS485 và xử lý một số lỗi thường gặp.

I. TỔNG QUAN VỀ BIẾN TẦN KOC200

Biến tần KOC200 là dòng biến tần chuyên dụng cho tải nhẹ thế hệ mới như là: quạt hút mùi, máy giặt công nghiệp, băng chuyền, máy bơm,… nổi bật với thiết kế siêu nhỏ gọn giúp tối ưu không gian và chi phí lắp đặt. Thiết bị này mang đến giải pháp điều khiển động cơ mạnh mẽ, linh hoạt và tiết kiệm điện năng nhờ tích hợp công nghệ điều khiển Vector vòng hở, bộ điều khiển PID có sẵn và chuẩn truyền thông Modbus RTU. Dòng biến tần này giúp hệ thống vận hành mượt mà, loại bỏ các rung chấn cơ khí và đáp ứng tốt các yêu cầu thay đổi tải trọng đột ngột.

• Ứng dụng và dải công suất: Đây là dòng biến tần chuyên dụng cho các ứng dụng tải nhẹ cỡ nhỏ và vừa (như quạt, máy bơm, băng chuyền, máy đóng gói). Thiết bị hỗ trợ điện áp 1 pha 220V và 3 pha 380V, bao phủ dải công suất từ 0.4 kW đến 7.5 kW.

• Khả năng điều khiển và công nghệ: Thiết bị điều khiển hiệu quả động cơ không đồng bộ 3 pha với các chế độ vòng hở (V/F) và vòng kín (PID). Nó được trang bị tính năng dò thông số tự động (Auto-Tuning), tích hợp sẵn truyền thông Modbus RS485 và có đầy đủ các chức năng bảo vệ (quá dòng, quá áp, sụt áp, quá tải).

• Ưu điểm thiết kế và chi phí: KOC200 được định vị là dòng Light Duty Drive mang thiết kế siêu nhỏ gọn, tính đơn giản cao, dễ dàng lắp đặt, giúp tiết kiệm không gian và tối ưu hóa chi phí đầu tư cho người sử dụng.

Tuy nhiên, bên cạnh những ưu điểm nổi trội về thiết kế và chi phí, dòng thiết bị này cũng tồn tại một số điểm hạn chế nhất định mà người dùng cần cân nhắc trước khi lựa chọn:

• Giới hạn về ứng dụng (Chỉ phù hợp tải nhẹ): Vì thuộc dòng Light Duty Drive, KOC200 không phù hợp với các ứng dụng nặng đòi hỏi khả năng chịu quá tải cao, quán tính lớn, mô-men khởi động cực lớn hoặc các cơ cấu nâng hạ phức tạp.

• Hỗ trợ kỹ thuật và tài liệu chuyên sâu còn hạn chế: Là dòng thiết bị hướng đến tối ưu chi phí, hệ thống tài liệu kỹ thuật nâng cao, bản vẽ chi tiết hoặc đội ngũ chuyên gia hỗ trợ hiện trường không dồi dào bằng các thương hiệu biến tần lớn lâu năm; người dùng đôi khi phải tự xử lý khi phát sinh lỗi phức tạp.

• Lợi thế về giá cạnh tranh không còn độc quyền: Mặc dù vẫn giữ mức giá tốt, hiện nay trên thị trường có nhiều dòng biến tần tương đương về cấu trúc và linh kiện sản xuất chung phân khúc khiến KOC200 không còn giữ vị thế là dòng có giá thấp nhất như thời điểm đầu mới ra mắt.

II. HƯỚNG DẪN SỬ DỤNG BIẾN TẦN KOC200

1. Chức năng các phím biến tần KOC200

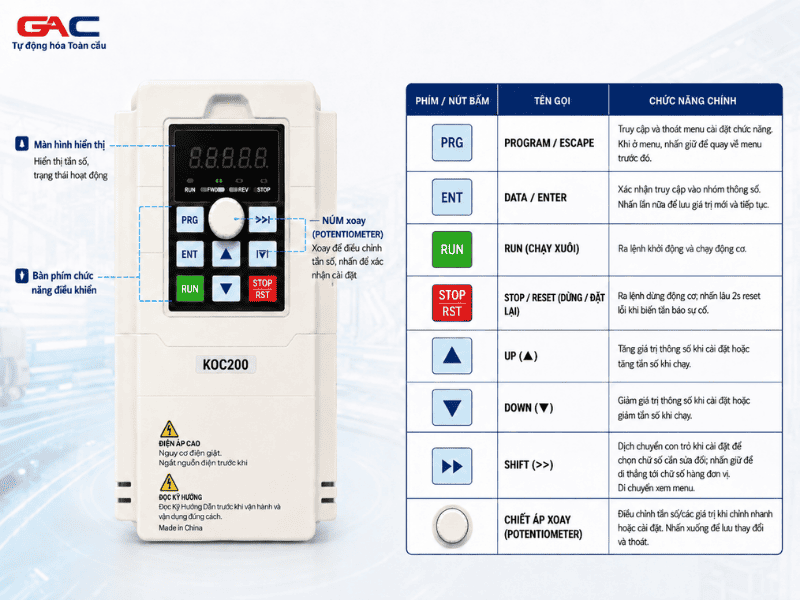

KOC200 sử dụng Bàn phím điều khiển ( Keypad) để theo dõi trạng thái, cài đặt tham số và chạy thử motor. Theo tài liệu hướng dẫn, bàn phím này được chia thành các khu vực chính gồm màn hình hiển thị LED, cụm phím lập trình cài đặt, các phím điều hướng và cụm phím vận hành tích hợp chiết áp xoay.

2. Các chế độ hiển thị và cài đặt chính biến tần KOC200

Biến tần KOC200 thường có hai trạng thái thao tác chính được sử dụng thường xuyên:

• Màn hình giám sát ( Status Display): Theo dõi các giá trị vận hành thực tế theo thời gian thực như tần số đầu ra, dòng điện motor, điện áp DC Bus, tốc độ motor… ( Sử dụng phím SHIFT để chuyển đổi hiển thị).

• Menu cài đặt ( Parameter Menu): Truy cập đầy đủ các nhóm thông số cấu hình ( ví dụ: nhóm b0, b1, L0, L1…) để thiết lập biến tần từ cơ bản đến nâng cao.

Trong quá trình cài đặt biến tần KOC200, người mới nên bắt đầu khai báo ở nhóm thông số cơ bản ( thường là nhóm b0 – cài đặt lệnh chạy, nguồn tần số) và các thông số motor trước, sau đó mới truy cập các nhóm khác để tinh chỉnh nâng cao.

3. Cách thay đổi một tham số biến tần KOC200

Quy trình chung để cài đặt:

• Nhấn PRG / ESC để vào Menu cài đặt.

• Dùng ▲/▼ để tìm nhóm thông số (ví dụ: b0).

• Nhấn DATA / ENT để truy cập vào nhóm đó.

• Dùng ▲/▼ chọn tham số cụ thể cần sửa (ví dụ: b0.01).

• Nhấn DATA / ENT để xem giá trị hiện tại của tham số.

• Dùng ▲/▼ ( kết hợp phím SHIFT >> để di chuyển con trỏ) thay đổi giá trị.

• Nhấn DATA / ENT để lưu.

• Nhấn PRG / ESC để quay về.

Phím DATA / ENT vừa dùng để truy cập nhóm/tham số vừa dùng để xác nhận lưu thay đổi, còn PRG / ESC dùng để hủy bỏ thao tác, trở về cấp menu trước đó hoặc thoát hẳn ra màn hình giám sát.

III. SƠ ĐỒ ĐẤU DÂY BIẾN TẦN KOC200

Tải manual biến tần KOC200: TẠI ĐÂY

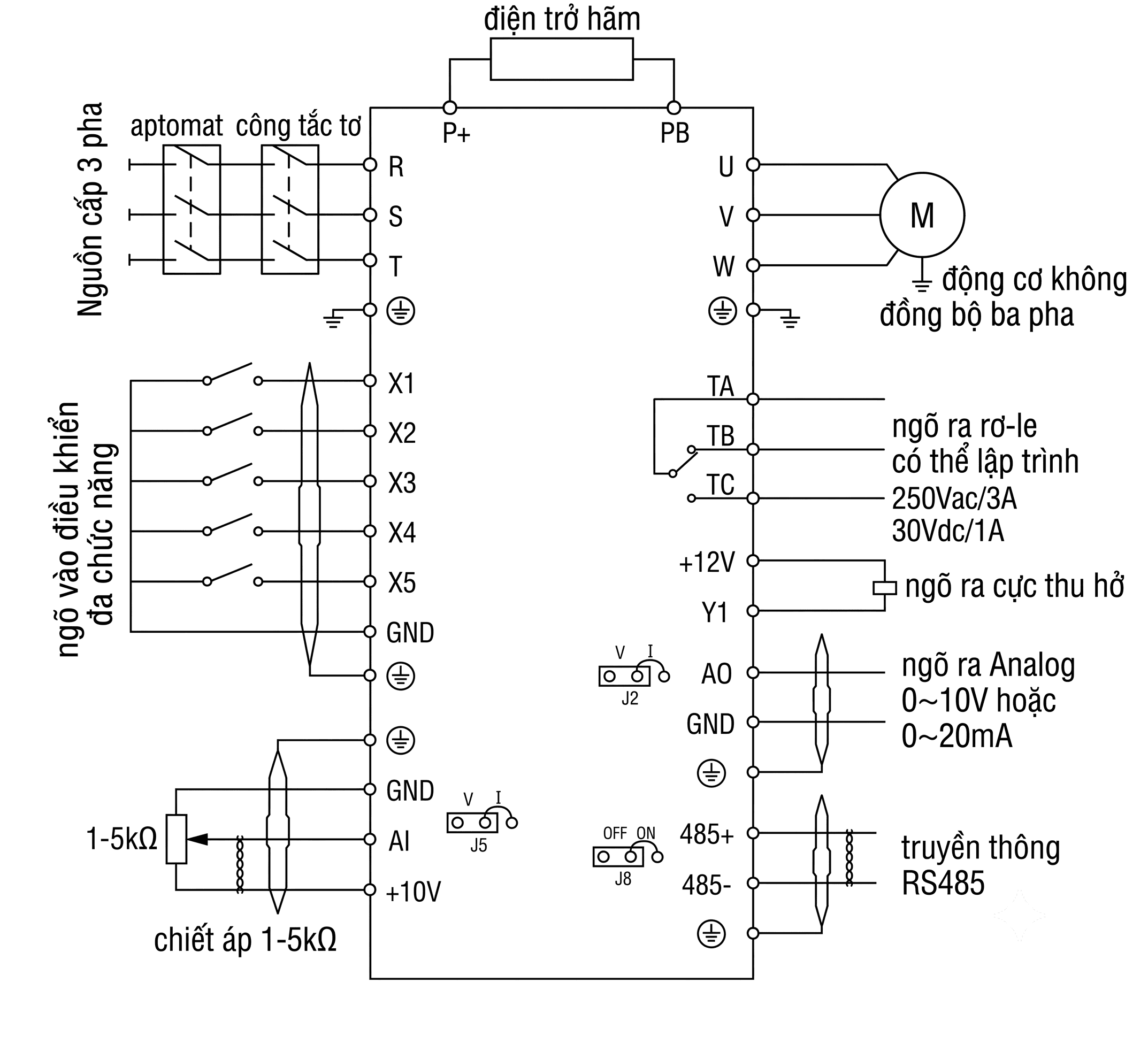

Sơ đồ kết nối biến tần KOC200

Lưu ý:

• R, S, T cầu đấu đầu vào nguồn 3 PHA 380V.
• L1, N cầu đấu đầu vào nguồn 1 PHA 220V.
• Điện trở xả được lắp tùy theo từng ứng dụng thực tế

IV. HƯỚNG DẪN CÀI ĐẶT NHANH BIẾN TẦN KOC200

1. Kiểm tra trước khi cài đặt

Trước khi tiến hành nhập tham số, kỹ thuật viên cần chuẩn bị sẵn các thông tin sau:

• Công suất motor.

• Điện áp định mức.

• Dòng điện định mức.

• Tần số định mức.

• Tốc độ motor.

• Tần số vận hành thấp nhất và cao nhất.

• Thời gian tăng tốc và giảm tốc mong muốn.

• Nguồn đặt lệnh chạy và tốc độ ( Bàn phím, terminal ngoài hay truyền thông).

2. Khôi phục cài đặt mặc định

Khi cần đưa biến tần KOC200 về cấu hình mặc định của nhà sản xuất, thao tác như sau:

1. Vào nhóm tham số b8.03 – Parameter initialization.

2. Nhấn phím DATA / ENT.

3. Thay đổi giá trị thành 1 ( Restore factory settings).

4. Nhấn DATA / ENT để lưu.

Sau khi thực hiện, toàn bộ các tham số của người dùng sẽ được khôi phục về giá trị mặc định của nhà máy.

3. Chọn phương pháp điều khiển động cơ

Tham số: b0.25 – Motor control method

• b0.25 = 0: VF control ( Chế độ mặc định, phù hợp cho đa số ứng dụng tải nhẹ như bơm, quạt).

• b0.25 = 2: Simple vector control ( Điều khiển vector đơn giản, cho các ứng dụng cần mô-men khởi động tốt hơn).

4. Nhập thông số motor

Đây là bước bắt buộc để biến tần điều khiển động cơ chính xác. Các thông số cần được nhập theo đúng nhãn dán ( nameplate) trên thân motor.

5. Thực hiện dò thông số động cơ

Sau khi đã nhập đúng các thông số motor ở bước 4, người dùng có thể cho biến tần tự dò các thông số nâng cao để tối ưu hóa quá trình vận hành bằng tham số b4.16 – Motor parameter self-learning:

• [0]: Invalid ( Không hoạt động).

• [1]: Static self-learning ( Dò thông số tĩnh). Khi kích hoạt, màn hình sẽ hiển thị trạng thái bắt đầu và tự động tắt sau khi hoàn thành xong quá trình dò tìm.

6. Cài giới hạn tần số

Hai tham số quan trọng để giới hạn dải hoạt động của động cơ:

• b0.06 – Lower limit frequency [Hz]: Cài đặt tần số giới hạn dưới.

• b0.05 – Upper limit frequency [Hz]: Cài đặt tần số giới hạn trên.

Lưu ý, giá trị của b0.05 không được phép vượt quá giới hạn tần số tối đa được khai báo tại b0.04 ( Max frequency).

7. Cài thời gian tăng giảm tốc

Các tham số:

• b0.10 – Acceleration time: Thời gian tăng tốc ( tính từ 0 Hz đến Max frequency).

• b0.11 – Deceleration time: Thời gian giảm tốc ( tính từ Max frequency về 0 Hz).

Thời gian cài đặt mặc định thường phụ thuộc vào dải công suất của biến tần (ví dụ: biến tần 0.4~4.0 kW có thời gian mặc định là 7.5s đối với tải nhẹ). Đối với các hệ thống quạt hút hoặc bơm có quán tính cơ khí lớn, không nên cài đặt thời gian này quá ngắn để tránh lỗi quá dòng khi khởi động hoặc quá áp DC-bus khi dừng.

V. CÀI ĐẶT KOC200 THEO TỪNG CÁCH ĐIỀU KHIỂN

1. Chạy thử bằng bàn phím

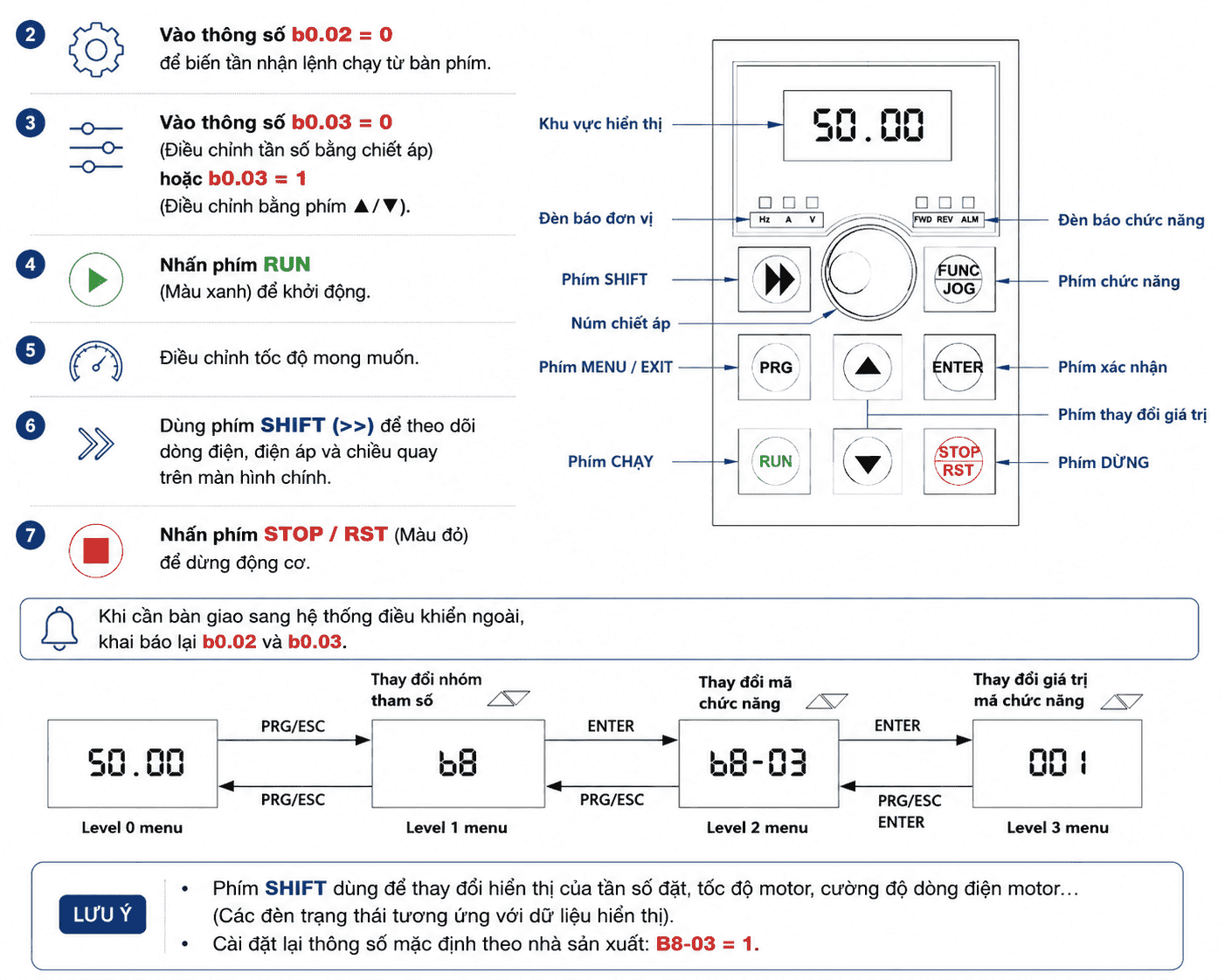

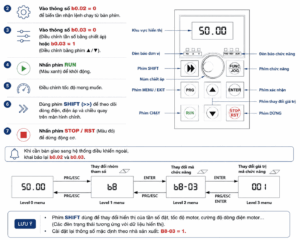

Sau khi nhập dữ liệu motor, thực hiện các bước sau để chạy thử:

2. Điều khiển Start/Stop bằng Terminal ngoài và tốc độ 0–10 V

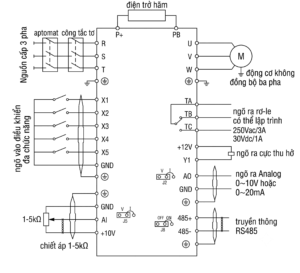

Cấu hình điển hình kết nối với công tắc ngoài và biến trở/PLC:

• Terminal X1: Nối với công tắc chạy thuận. Khai báo b2.13 = 3 ( Forward rotation control – FWD).

• Terminal AI: Nhận tín hiệu Reference 0–10 V. Cần cắm Jumper J5 ở vị trí AVI ( Voltage signal).

• b0.02 = 1: Terminal run command channel ( Bật điều khiển lệnh chạy qua Terminal).

• b0.03 = 3: AI analog setting ( Bật nhận tín hiệu tốc độ từ AI).

• b2.00 = 0.00 V: AI input lower limit voltage ( Điện áp thấp nhất).

• b2.01 = 10.00 V: AI input upper limit voltage ( Điện áp cao nhất).

3. Cài PID giữ áp suất cho bơm/quạt

Đây là ứng dụng quan trọng trên KOC200 giúp duy trì áp suất nước hoặc lưu lượng gió.

Trước tiên, cần kích hoạt chế độ PID tại thông số b3.00. Tham số này được cấu hình theo dạng mã 4 chữ số (LED ngàn – trăm – chục – đơn vị), ví dụ b3.00 = 1021:

• Led đơn vị (1): Tác động thuận.

• Led chục (2): Nguồn đặt áp suất từ bàn phím ( Pressure given).

• Led trăm (0): Kênh phản hồi Feedback từ AI.

• Led ngàn (1): Kích hoạt chế độ ngủ Normal Sleep.

Sau đó cấu hình các thông số Feedback và Setpoint:

• Đảm bảo tín hiệu cảm biến (0-10V hoặc 4-20mA) đưa về chân AI và chỉnh Jumper J5 tương ứng ( AVI hoặc ACI).

• b3.18: Cài đặt thang đo tối đa của cảm biến ( Sensor range), ví dụ: 10.00 MPa.

• b3.01: Đặt giá trị áp suất mong muốn ( Setpoint).

Các tham số PI quan trọng:

4. Điều khiển KOC200 qua Modbus RTU

KOC200 tích hợp sẵn cổng giao tiếp RS485 và hỗ trợ Modbus RTU tiêu chuẩn.

Các terminal:

• 485+: RS485 signal + terminal

• 485-: RS485 signal – terminal

• GND: Điểm nối mass chung (nên dùng dây xoắn bọc chống nhiễu).

Các tham số chính:

Khi truyền thông không ổn định, nên kiểm tra:

• Hai dây 485+ / 485- có bị đảo không.

• Baud rate và Slave Address có khớp với Master không.

• Kiểm tra Jumper J8, nếu mạng RS485 kéo xa, gạt Jumper này sang ON để đóng điện trở cuối tuyến ( Matching resistance).

5. Các chức năng Bơm/Quạt nên quan tâm

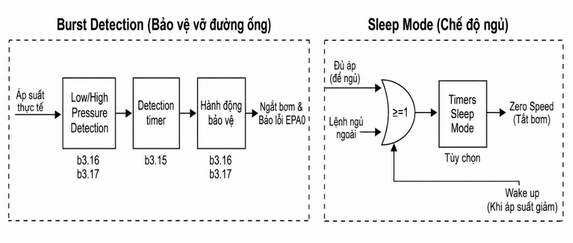

KOC200 tích hợp các chức năng bảo vệ chuyên dụng cho hệ thống bơm cấp nước như Burst Detection ( Bảo vệ vỡ đường ống) và Sleep Mode ( Chế độ ngủ).

• Bảo vệ vỡ ống (Squib failure): Khi áp suất thực tế thấp hơn ngưỡng b3.17 ( Low pressure threshold) hoặc vọt lên cao hơn b3.16 ( High pressure threshold) vượt quá thời gian trễ khai báo tại b3.15, biến tần sẽ ngắt bơm và báo lỗi EPA0 để bảo vệ hệ thống.

• Sleep Mode: Giúp bơm tự động tắt ( đưa về Zero Speed) khi đủ áp và tự động chạy lại ( Wake up) khi áp suất giảm.



VI. BẢNG MÃ LỖI VÀ CÁCH KHẮC PHỤC BIẾN TẦN KOC200

Khi biến tần KOC200 không chạy, chạy sai tốc độ, không nhận tín hiệu, PID không giữ được áp suất hoặc gặp lỗi truyền thông Modbus, cần kiểm tra đồng thời phần đấu dây, nguồn lệnh, nguồn reference và các nhóm tham số liên quan trước khi thay đổi thông số sâu hơn.

Nếu chưa xác định được nguyên nhân, có thể liên hệ Tự động hóa Toàn Cầu để được hỗ trợ kiểm tra, cài đặt và xử lý sự cố biến tần KOC200.
