Hướng Dẫn Cài Đặt Biến Tần Inovance MD310 Chi Tiết

MD310 là dòng biến tần đa năng của Inovance, hỗ trợ SVC, V/f, nhiều nguồn đặt tần số, terminal số, analog và RS485. Cài đặt biến tần Inovance MD310 đúng ngay từ đầu giúp động cơ vận hành ổn định, hạn chế lỗi quá dòng, quá áp và khai thác đúng các chức năng của thiết bị.

Bài viết dưới đây hướng dẫn từ cách sử dụng bàn phím, đấu dây, nhập thông số động cơ đến cài đặt chạy bằng bàn phím, công tắc, nút nhấn 3 dây, chiết áp và Modbus RTU. Các tham số được đối chiếu theo User Guide MD310 để thuận tiện khi cài đặt và tra cứu.

I. Tổng quan về biến tần Inovance MD310

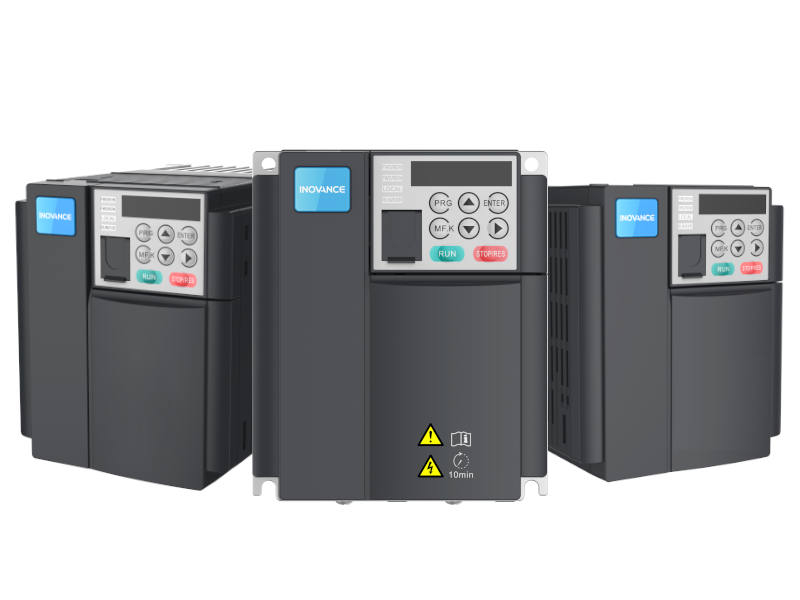

Inovance MD310 là biến tần đa năng dạng compact dùng để điều khiển động cơ không đồng bộ. Dòng MD310 có dải công suất từ 0,4 kW đến 18,5 kW, sử dụng nguồn điện 3 pha 380–440 VAC. Biến tần hỗ trợ hai phương pháp điều khiển chính gồm Sensorless Vector Control – SVC và V/f. Tần số đầu ra tối đa đạt 300 Hz ở chế độ vector và 500 Hz ở chế độ V/f.

MD310 được tích hợp khá nhiều chức năng phục vụ máy công nghiệp như PID, Simple PLC, điều khiển đa cấp tốc độ tối đa 16 cấp, JOG, giới hạn mô-men và các chức năng hạn chế quá dòng, quá áp. Biến tần có sẵn cổng RS485 để giao tiếp Modbus RTU với PLC, HMI hoặc bộ điều khiển cấp trên.

Nhờ khả năng điều khiển linh hoạt và tích hợp nhiều chức năng, biến tần Inovance MD310 có thể được sử dụng trong nhiều loại máy và dây chuyền công nghiệp như:

• Máy công cụ: điều khiển tốc độ trục chính và các cơ cấu truyền động.
• Máy đóng gói: điều chỉnh tốc độ băng tải, cơ cấu cấp liệu và các bộ phận truyền động.
• Máy dệt: điều khiển động cơ trong các cơ cấu cuốn, kéo và truyền động.
• Máy chế biến thực phẩm: điều khiển băng tải, máy trộn, máy đóng gói và các cơ cấu quay.
• Quạt công nghiệp: thay đổi tốc độ quạt theo nhu cầu vận hành, hỗ trợ tiết kiệm điện năng.
• Máy bơm: điều chỉnh lưu lượng hoặc áp suất, đặc biệt phù hợp với các hệ thống sử dụng PID.

II. Hướng dẫn sử dụng bàn phím biến tần Inovance MD310

1. Chức năng các phím

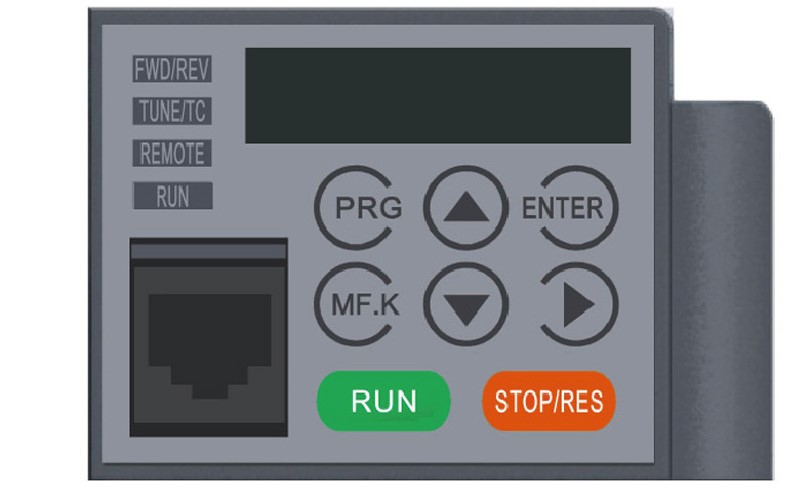

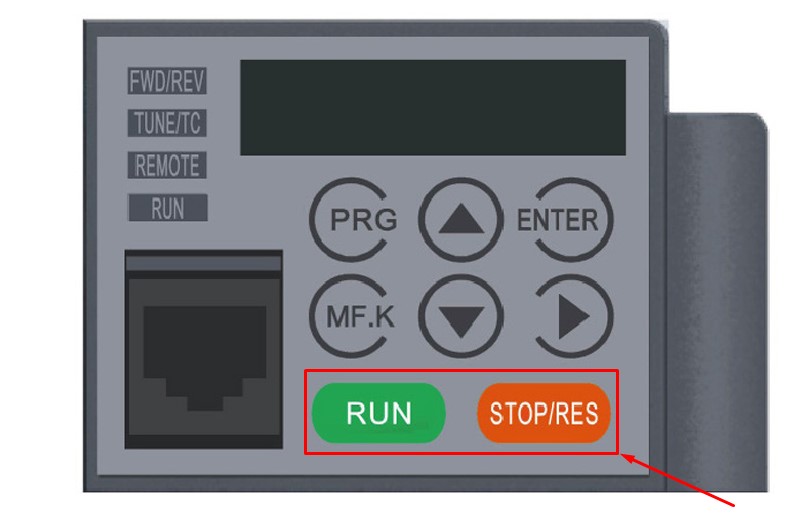

Bàn phím biến tần Inovance MD310 gồm các phím chức năng chính dùng để cài đặt tham số, điều khiển chạy/dừng và theo dõi trạng thái vận hành. Chức năng cụ thể như sau:

Phím	Tên chức năng	Công dụng
PRG	Programming	Vào hoặc thoát menu cài đặt tham số.
ENTER	Enter/Confirm	Truy cập menu theo từng cấp và xác nhận, lưu giá trị tham số.
▲ UP	Tăng	Tăng giá trị hoặc chuyển lên tham số tiếp theo.
▼ DOWN	Giảm	Giảm giá trị hoặc chuyển xuống tham số trước đó.
SHIFT	Chuyển vị trí	Chọn chữ số cần thay đổi khi cài tham số; đồng thời chuyển qua các thông số giám sát khi biến tần đang dừng hoặc hoạt động.
RUN	Chạy	Khởi động biến tần khi nguồn lệnh được chọn từ bàn phím.
STOP/RES	Dừng/Reset	Dừng biến tần khi đang chạy hoặc reset khi xuất hiện lỗi. Phạm vi tác dụng của phím được thiết lập bằng tham số F7-02.
MF.K	Phím đa chức năng	Có thể gán các chức năng như chuyển nguồn lệnh, đổi chiều quay, JOG thuận, JOG nghịch hoặc chuyển chế độ hiển thị tham số thông qua F7-01.

2. Cách xem và thay đổi tham số

MD310 sử dụng menu ba cấp theo thứ tự: Nhóm tham số → Mã tham số → Giá trị tham số.

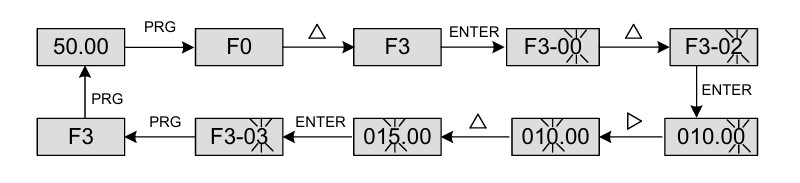

Ví dụ muốn thay đổi F3-02, nhấn PRG để vào menu, dùng UP/DOWN chọn nhóm F3 rồi nhấn ENTER. Tiếp tục tìm F3-02, nhấn ENTER để vào giá trị, dùng SHIFT chọn chữ số cần sửa và UP/DOWN để thay đổi.

Sau khi nhập xong phải nhấn ENTER để lưu. Nếu đang ở cấp giá trị nhưng nhấn PRG, biến tần quay lại menu trước mà không lưu giá trị vừa chỉnh. Đây là điểm người mới cần lưu ý khi cài nhiều tham số liên tiếp.

III. Sơ đồ đấu dây biến tần Inovance MD310

1. Đấu dây mạch động lực

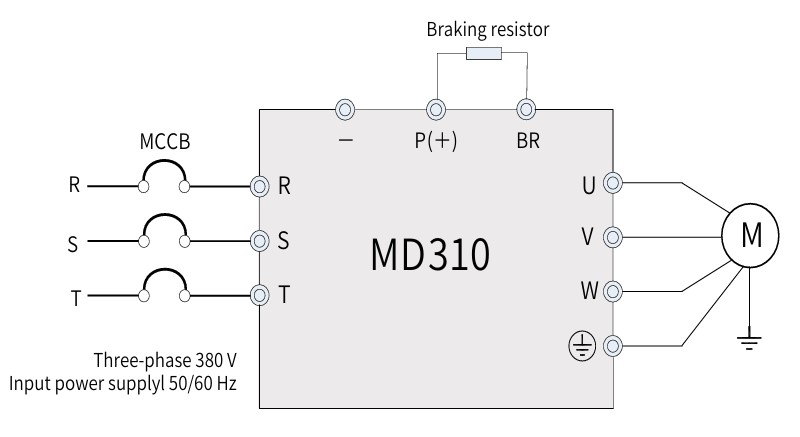

Đối với MD310 – 3 pha 380 V, nguồn điện được đấu vào các terminal R, S, T, trong khi đầu ra cấp cho động cơ là U, V, W. Terminal PE phải được nối đất đúng kỹ thuật. Hai chân P(+) và BR dùng kết nối điện trở hãm trên các model phù hợp, còn P(+) và (-) là các cực của DC bus.

Không được đấu nguồn điện lưới vào U, V, W. Sau khi ngắt nguồn, cần chờ tối thiểu 10 phút trước khi thao tác vì DC bus vẫn có thể còn điện áp. Không lắp tụ bù hoặc thiết bị chống sét dạng phụ thuộc điện áp ở phía đầu ra biến tần.

2. Đấu dây mạch điều khiển

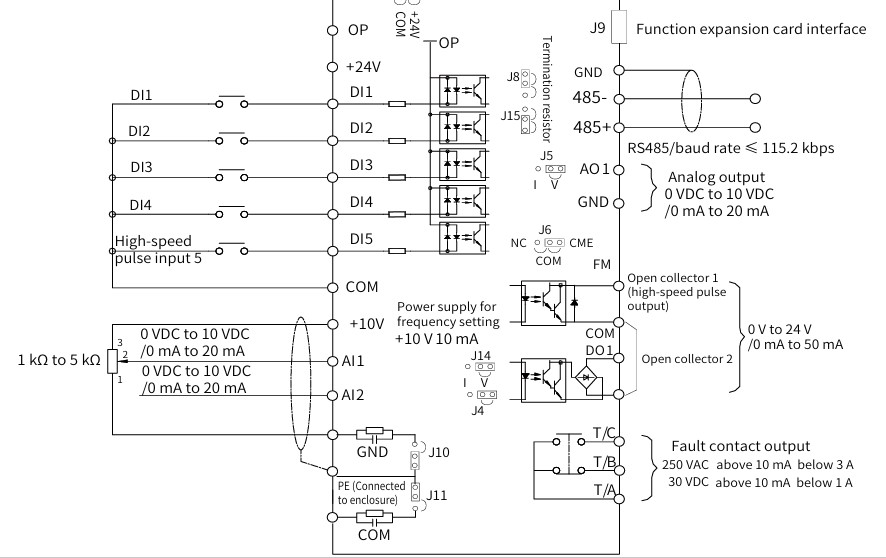

Khối terminal điều khiển của biến tần Inovance MD310 gồm các chân nguồn phụ, ngõ vào analog, ngõ vào số, ngõ ra analog, ngõ ra số, relay và truyền thông RS485. Chức năng chính của từng nhóm terminal như sau:

Nhóm terminal	Chân	Chức năng
Nguồn phụ	+10V, GND	Cấp nguồn cho thiết bị analog bên ngoài, thường dùng cho chiết áp.
Nguồn điều khiển	+24V, COM, OP	Cấp nguồn và thiết lập mạch ngõ vào số DI.
Ngõ vào analog	AI1, AI2	Nhận tín hiệu 0–10 VDC hoặc 0–20 mA tùy theo vị trí jumper.
Ngõ vào số	DI1–DI5	Nhận tín hiệu điều khiển chạy, dừng, thuận, nghịch, JOG hoặc các chức năng được gán.
Ngõ vào xung	DI5	Ngoài chức năng DI thông thường, DI5 còn hỗ trợ tín hiệu xung tốc độ cao tối đa 20 kHz.
Ngõ ra analog	AO1	Xuất tín hiệu analog để giám sát các đại lượng của biến tần.
Ngõ ra số	DO1	Ngõ ra transistor đa chức năng.
Ngõ ra relay	T/A, T/B, T/C	Tiếp điểm relay dùng để báo trạng thái chạy, lỗi hoặc các chức năng được cài đặt.
Truyền thông	485+, 485-	Kết nối RS485, hỗ trợ giao thức Modbus RTU.

Khi sử dụng tín hiệu analog, nên dùng cáp shield và bố trí dây tín hiệu cách xa dây động lực. Manual khuyến nghị chiều dài dây analog không vượt quá 20 m để hạn chế ảnh hưởng của nhiễu.

IV. Hướng dẫn cài đặt nhanh biến tần Inovance MD310

Trước khi cài đặt biến tần Inovance MD310, cần chuẩn bị tài liệu manual và đọc chính xác các thông số trên nameplate động cơ gồm công suất, điện áp, dòng điện, tần số và tốc độ định mức. Không nên sao chép nguyên bộ tham số từ một động cơ khác chỉ vì hai motor có cùng công suất.

Tải manual biến tần Inovance MD310: TẠI ĐÂY

1. Khôi phục cài đặt mặc định

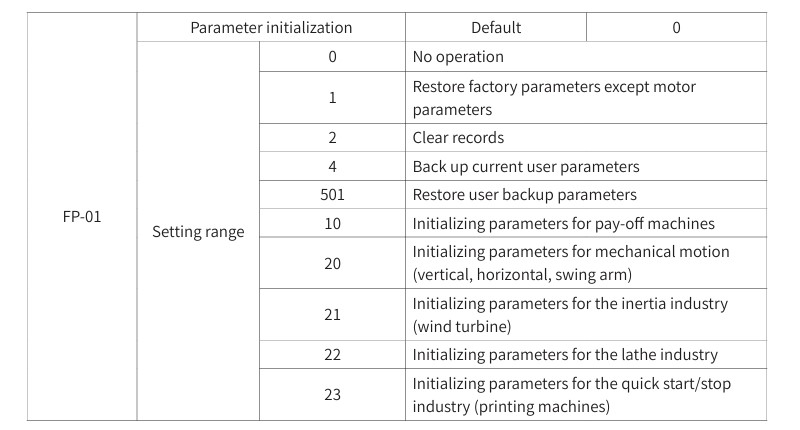

Nếu biến tần đã qua sử dụng hoặc không xác định được bộ tham số cũ, có thể đặt: FP-01 = 1 để đưa phần lớn các tham số về mặc định nhà sản xuất.

Tuy nhiên, thao tác này không khôi phục các tham số motor, đồng thời giữ lại lịch sử lỗi, thời gian vận hành, thời gian cấp nguồn và điện năng tích lũy. Do đó sau khi reset vẫn cần kiểm tra nhóm F1 trước khi chạy.

2. Chọn chế độ điều khiển động cơ

Tham số F0-01 được sử dụng để lựa chọn phương pháp điều khiển:

Giá trị	Chế độ	Ứng dụng
F0-01 = 0	SVC	Tải cần điều khiển tốc độ, mô-men tốt
F0-01 = 2	V/f	Tải phổ thông, bơm, quạt hoặc một biến tần chạy nhiều motor

Khi sử dụng SVC, thông số motor cần được nhập chính xác và nên thực hiện auto-tuning để biến tần xác định đúng đặc tính động cơ.

3. Nhập thông số động cơ

Các tham số quan trọng cần nhập theo nameplate gồm:

Tham số	Chức năng
F1-00	Loại động cơ
F1-01	Công suất định mức
F1-02	Điện áp định mức
F1-03	Dòng điện định mức
F1-04	Tần số định mức
F1-05	Tốc độ định mức

Các giá trị F1-01 đến F1-05 phải được lấy trực tiếp từ động cơ đang sử dụng.

4. Auto-tuning động cơ

Tham số F1-37 lựa chọn chế độ nhận dạng động cơ:

F1-37	Chế độ
0	Không thực hiện
1	Static auto-tuning 1
2	Complete auto-tuning
3	Static auto-tuning 2

Inovance khuyến nghị F1-37 = 2 khi có thể tách motor khỏi tải. Ở chế độ này động cơ sẽ quay trong quá trình tuning, do đó phải bảo đảm cơ cấu an toàn trước khi nhấn RUN.

Nếu không thể tách động cơ khỏi máy, có thể sử dụng F1-37 = 3 để thực hiện auto-tuning khi motor đứng yên. Sau quá trình tuning, MD310 có thể xác định các thông số điện bên trong của động cơ phục vụ thuật toán điều khiển.

5. Cài tần số và thời gian tăng giảm tốc

Một số tham số quan trọng:

• F0-08: Tần số đặt trước.
• F0-10: Tần số tối đa.
• F0-12: Giới hạn tần số trên.
• F0-14: Giới hạn tần số dưới.

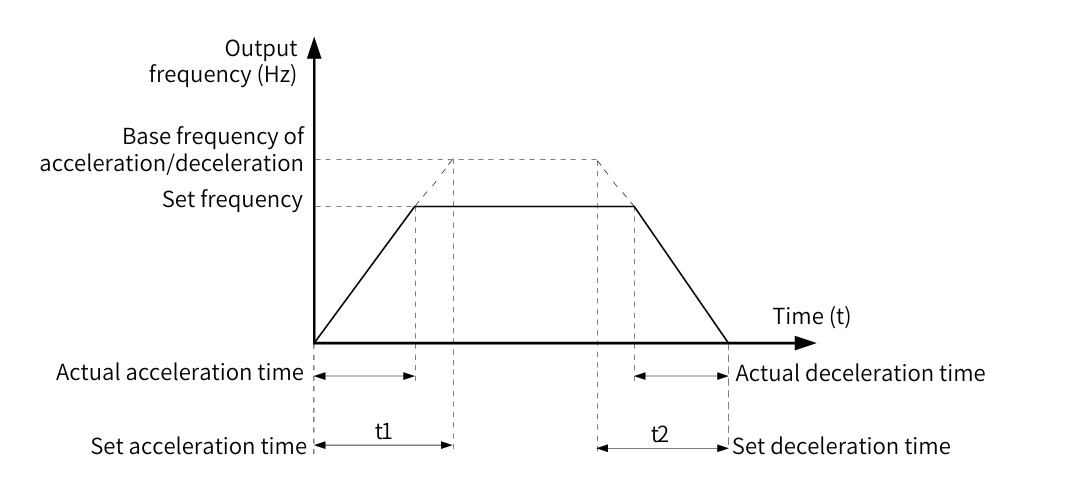

• F0-17: Thời gian tăng tốc 1.
• F0-18: Thời gian giảm tốc 1.

Không nên đặt tần số cao hơn khả năng cho phép của động cơ và cơ cấu máy. Tăng tốc quá nhanh có thể gây quá dòng; giảm tốc quá nhanh với tải quán tính lớn có thể làm điện áp DC bus tăng và gây lỗi quá áp.

Nếu máy yêu cầu dừng nhanh, cần tính toán giải pháp điện trở hãm phù hợp thay vì chỉ giảm F0-18 xuống mức rất thấp.

V. Cài đặt biến tần Inovance MD310 theo từng cách điều khiển

1. Chạy biến tần bằng bàn phím

Đây là phương pháp đơn giản nhất khi chạy thử.

Đặt: F0-02 = 0: nhận lệnh RUN/STOP từ panel.

Muốn đặt tần số bằng bàn phím có thể chọn: F0-03 = 0: Digital setting, không giữ thay đổi UP/DOWN sau mất điện.

Hoặc:F0-03 = 1: Digital setting, giữ lại giá trị sau mất điện.

Tần số ban đầu được nhập tại F0-08. Sau khi cài xong, nhấn RUN để chạy và STOP/RES để dừng. Manual xác định F0-02 = 0 là operating panel control.

2. Điều khiển bằng công tắc ngoài – chế độ 2 dây

Đầu tiên đặt: F0-02 = 1 để chuyển nguồn lệnh sang terminal.

F4-11 quy định kiểu điều khiển:

• F4-11 = 0: Two-wire mode 1.
• F4-11 = 1: Two-wire mode 2.

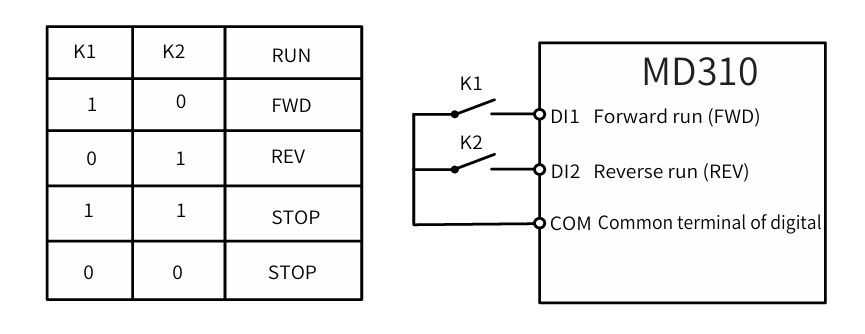

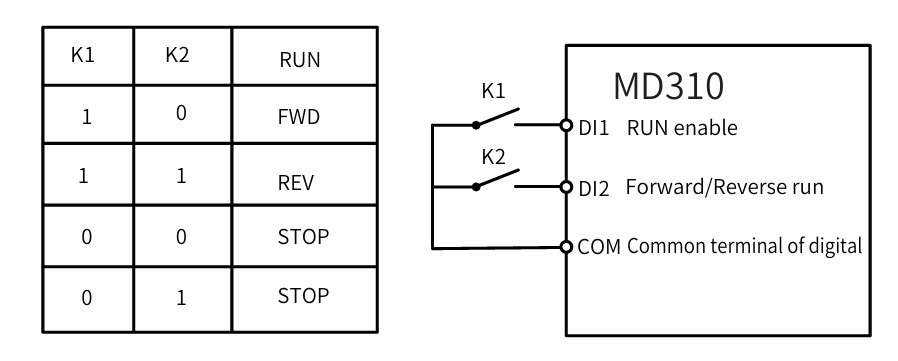

Ở Two-wire mode 1, có thể gán một DI làm Forward Run và một DI khác làm Reverse Run thông qua các tham số F4-00 đến F4-09.

Khi tiếp điểm FWD đóng, biến tần chạy thuận; khi mở thì dừng. REV hoạt động tương tự đối với chiều nghịch. Cách này phù hợp với selector switch, công tắc duy trì hoặc tiếp điểm relay từ PLC.

3. Điều khiển bằng nút nhấn 3 dây

Đối với cụm nút START/STOP dạng nhấn nhả, chế độ ba dây phù hợp hơn.

Cài:

Tham số	Giá trị
F0-02	1
F4-11	2
F4-00	1 – Forward Run
F4-01	2 – Reverse Run
F4-02	3 – Three-wire control

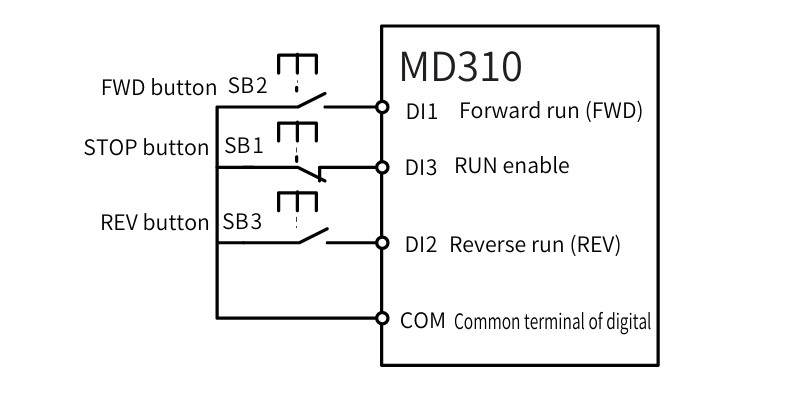

Trong Three-wire mode 1, DI3 đóng vai trò tín hiệu cho phép chạy. Mạch STOP phải duy trì trạng thái cho phép trong quá trình hoạt động, trong khi nút chạy thuận hoặc nghịch chỉ cần tạo tín hiệu cạnh lên. Khi mạch STOP bị ngắt, biến tần dừng.

Cấu trúc này đặc biệt phù hợp với tủ điện sử dụng nút START – STOP – REVERSE truyền thống.

4. Điều chỉnh tần số bằng chiết áp ngoài

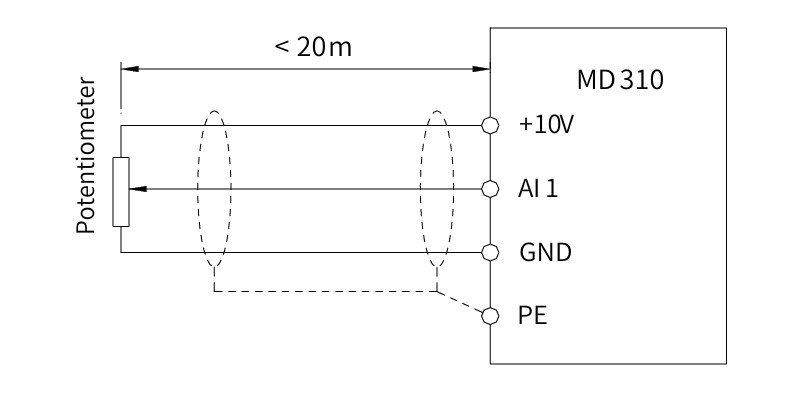

Đấu hai chân ngoài của chiết áp vào +10V và GND, chân giữa của chiết áp đưa vào AI1.

Giá trị chiết áp được Inovance khuyến nghị từ 1–5 kΩ. Nếu sử dụng tín hiệu điện áp 0–10 V, jumper J14 phải ở vị trí V. Sau đó đặt: F0-03 = 2 để chọn AI1 làm nguồn tần số chính.

Mặc định, đầu vào 0 V tương ứng 0% và 10 V tương ứng 100% đường đặc tính. Nếu cần điều chỉnh điểm đầu, điểm cuối hoặc đặc tuyến AI1, có thể sử dụng nhóm F4-13 đến F4-17.

Lưu ý nguồn RUN/STOP và nguồn đặt tần số là hai khái niệm độc lập. Vì vậy hoàn toàn có thể đặt F0-02 = 1 để chạy bằng công tắc ngoài nhưng F0-03 = 2 để chỉnh tốc độ bằng chiết áp.

5. Điều khiển MD310 qua RS485 Modbus RTU

MD310 có cặp terminal 485+ và 485-, hỗ trợ truyền thông Modbus RTU. Nếu muốn PLC/HMI điều khiển hoàn toàn biến tần, đặt:

• F0-02 = 2: lệnh RUN/STOP từ communication.
• F0-03 = 9: nguồn tần số từ communication.



Các tham số quan trọng của nhóm FD gồm:

Tham số	Chức năng
FD-00	Baud rate
FD-01	Data format
FD-02	Địa chỉ Modbus
FD-03	Response delay
FD-04	Communication timeout

Ở hàng đơn vị FD-00, giá trị 5 tương ứng 9600 bps, 6 là 19200 bps, 7 là 38400 bps. FD-01 = 0 tương ứng 8-N-2; 1 là 8-E-1; 2 là 8-O-1; 3 là 8-N-1. FD-02 cho phép đặt địa chỉ slave từ 1 đến 247.

Trong giao thức MD310, command word 2000H có các lệnh thường dùng như:

• 0001: chạy thuận.
• 0002: chạy nghịch.
• 0005: coast to stop.
• 0006: giảm tốc dừng.
• 0007: reset lỗi.

Nếu hệ thống cần phát hiện mất kết nối, có thể thiết lập FD-04. Khi không nhận được dữ liệu trong thời gian quy định, biến tần có thể báo Err16 – Communication exception.

VI. Bảng mã lỗi biến tần Inovance MD310 thường gặp và cách khắc phục

Mã lỗi	Nội dung	Hướng kiểm tra
Err02	Quá dòng khi tăng tốc	Kiểm tra motor, cáp, thông số F1, auto-tuning và tăng F0-17
Err03	Quá dòng khi giảm tốc	Kiểm tra tải, motor, tăng F0-18, kiểm tra điện trở hãm
Err04	Quá dòng khi chạy ổn định	Kiểm tra tải, chạm chập và công suất biến tần
Err05	Quá áp khi tăng tốc	Kiểm tra nguồn, tải kéo motor và thời gian tăng tốc
Err06	Quá áp khi giảm tốc	Tăng thời gian giảm tốc, kiểm tra điện trở hãm
Err07	Quá áp khi chạy ổn định	Kiểm tra điện áp nguồn và tải kéo động cơ
Err09	Thấp áp	Kiểm tra nguồn 3 pha và điện áp đầu vào
Err10	Quá tải biến tần	Giảm tải, kiểm tra kẹt cơ khí và công suất biến tần
Err11	Quá tải động cơ	Kiểm tra tải, motor và tham số bảo vệ
Err12	Mất pha đầu vào	Kiểm tra nguồn, CB, contactor và R/S/T
Err13	Mất pha đầu ra	Kiểm tra U/V/W và cuộn dây motor
Err14	Quá nhiệt	Kiểm tra quạt, đường gió và nhiệt độ môi trường
Err16	Lỗi truyền thông	Kiểm tra RS485 và nhóm FD

Cài đặt biến tần Inovance MD310 sẽ đơn giản hơn nếu thực hiện đúng trình tự: kiểm tra đấu dây → chọn chế độ điều khiển → nhập thông số motor → auto-tuning nếu cần → chọn nguồn lệnh → chọn nguồn tần số → cài thời gian tăng giảm tốc → chạy thử và kiểm tra lỗi.

Nếu trong quá trình cài đặt biến tần Inovance MD310 bạn gặp lỗi, chưa xác định được tham số hoặc cần triển khai kết nối PLC/HMI, hãy liên hệ Tự Động Hóa Toàn Cầu để được hỗ trợ kiểm tra và lựa chọn phương án phù hợp với hệ thống thực tế.
