Khi cài đặt biến tần Hitachi X200, người dùng thường gặp khó khăn ở việc xác định đúng nguồn lệnh chạy, nguồn đặt tần số, cài thông số động cơ hoặc đấu các tín hiệu điều khiển bên ngoài. Chỉ cần A001, A002 hoặc các terminal đầu vào được thiết lập không đúng, biến tần có thể vẫn lên nguồn bình thường nhưng motor không chạy, không nhận biến trở hoặc không phản hồi lệnh từ PLC.
Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Hitachi X200 từ sử dụng bàn phím, đấu dây động lực, thiết lập thông số motor, cài thời gian tăng giảm tốc đến chạy bằng terminal, biến trở 0–10V, tín hiệu 4–20mA, nhiều cấp tốc độ, PID và truyền thông Modbus RTU. Qua đó, người dùng có thể dễ dàng commissioning X200 và xử lý những lỗi cài đặt thường gặp trong thực tế.
I. Tổng Quan Về Biến Tần Hitachi X200

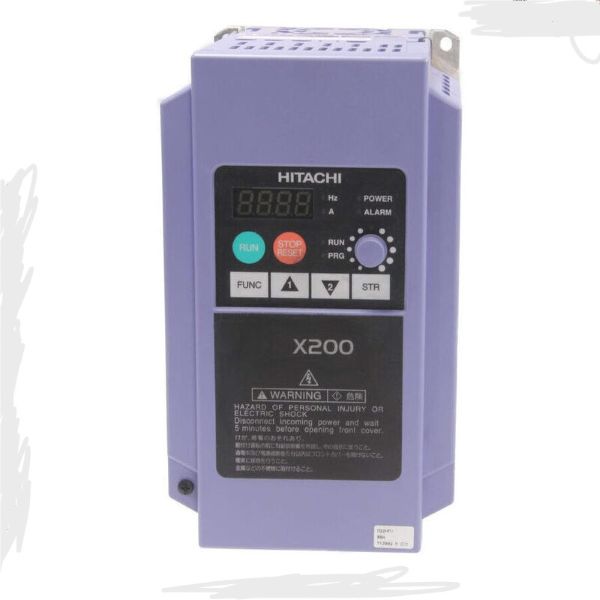

1. Giới thiệu biến tần Hitachi X200
Hitachi X200 là dòng biến tần công nghiệp sử dụng phương pháp điều khiển PWM hình sin, hỗ trợ điều khiển V/f với đặc tính tải mô-men không đổi hoặc tải mô-men giảm. Dòng X200 có thể điều khiển tốc độ động cơ thông qua bàn phím, biến trở tích hợp, tín hiệu analog, các đầu vào số hoặc mạng Modbus RTU.
Theo manual, X200 có dải tần số đầu ra từ 0,5–400 Hz, khả năng quá tải 150% dòng định mức trong 1 phút và thời gian tăng/giảm tốc có thể cài trong khoảng 0,01–3000 giây. Biến tần cũng tích hợp PID, 16 cấp tốc độ, giới hạn tần số trên/dưới, chức năng Jog, điều khiển hai cấp tăng giảm tốc và nhiều đầu vào thông minh.
X200 là dòng đã xuất hiện khá lâu trên thị trường nhưng vẫn có thể gặp trong nhiều hệ thống máy móc cũ. Vì vậy, việc nắm được cách cài đặt và tra cứu parameter X200 vẫn rất cần thiết khi sửa chữa, thay motor, thay biến tần hoặc tiếp nhận một dây chuyền đã qua sử dụng.
2. Dải điện áp và công suất của Hitachi X200
Tên model X200 cung cấp khá nhiều thông tin về điện áp nguồn và công suất. Manual quy ước các ký tự S, L, N và H tương ứng với những nhóm nguồn khác nhau, trong khi phần số thể hiện công suất motor áp dụng.
| Ký hiệu | Ý nghĩa |
| S | Nguồn 1 pha, class 200V |
| L | Nguồn 3 pha, class 200V |
| N | Nguồn 1 pha/3 pha, class 200V tùy model |
| H | Nguồn 3 pha, class 400V |
| 002 | 0,2 kW |
| 004 | 0,4 kW |
| 007 | 0,75 kW |
| 015 | 1,5 kW |
| 022 | 2,2 kW |
| 037 | 3,7 kW |
| 055 | 5,5 kW |
| 075 | 7,5 kW |
Khi lựa chọn hoặc thay thế X200, không nên chỉ nhìn công suất kW. Người dùng cần kiểm tra đồng thời điện áp nguồn, dòng định mức motor, dòng đầu ra của biến tần và mã model cụ thể để tránh cấp sai điện áp.
3. Một số đặc điểm nổi bật của Hitachi X200
Điểm đáng chú ý của X200 là mặc dù thuộc thế hệ biến tần khá cũ, thiết bị vẫn cung cấp nhiều phương thức điều khiển thường gặp trong tự động hóa. Người dùng có thể đặt tần số bằng biến trở trên mặt biến tần, giá trị F001, tín hiệu analog ngoài hoặc Modbus. Lệnh RUN cũng có thể nhận từ terminal, bàn phím hoặc mạng truyền thông.
Ngoài ra, X200 có 5 đầu vào logic lập trình được, hỗ trợ các chức năng như chạy thuận, chạy nghịch, Jog, lựa chọn nhiều cấp tốc độ, Reset, chọn tín hiệu analog dòng/áp, PID và điều khiển 3 dây. Đây là lý do X200 có thể đáp ứng từ các máy đơn giản đến những hệ thống có PLC điều khiển.
II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Hitachi X200

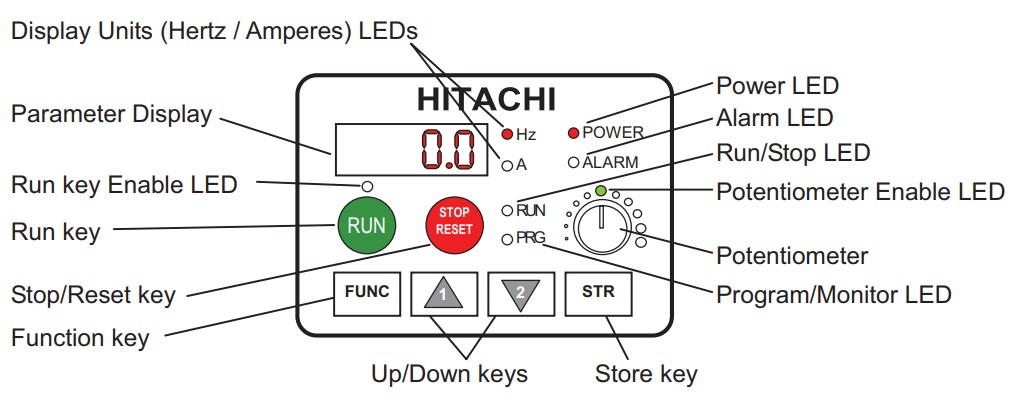

1. Chức năng các phím chính trên bàn phím
Bàn phím tích hợp của X200 sử dụng màn hình LED 4 số. Người dùng có thể vừa theo dõi trạng thái hoạt động vừa chỉnh sửa toàn bộ các parameter cơ bản ngay trên biến tần.
| Thành phần | Chức năng |
| RUN | Chạy động cơ khi nguồn lệnh RUN được chọn từ bàn phím |
| STOP/RESET | Dừng động cơ hoặc reset lỗi |
| FUNC | Truy cập/chuyển giữa nhóm parameter và giá trị |
| ▲ / phím 1 | Tăng giá trị hoặc di chuyển trong danh sách |
| ▼ / phím 2 | Giảm giá trị hoặc di chuyển trong danh sách |
| STR | Lưu parameter vào EEPROM |
| Potentiometer | Biến trở tích hợp dùng đặt tốc độ khi A001 cho phép |
| PRG LED | Báo đang ở chế độ chỉnh parameter |
| Hz/A LED | Hiển thị đơn vị tần số hoặc dòng điện |
| ALARM LED | Báo biến tần đang có lỗi |
Một điểm quan trọng là sau khi chỉnh giá trị phải nhấn STR để lưu. Nếu chỉ thay đổi con số rồi thoát khỏi parameter mà không Store, giá trị mới sẽ không được ghi vào bộ nhớ.

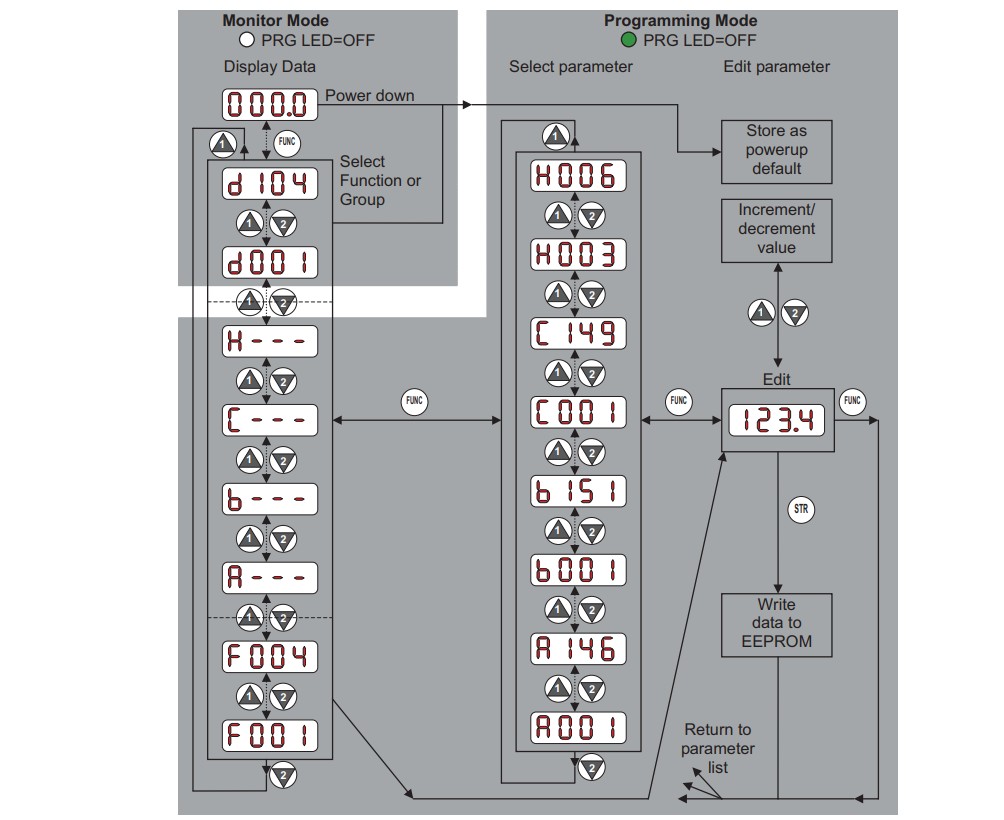

2. Cách truy cập các nhóm parameter
Các parameter X200 được chia thành nhiều nhóm như D, F, A, B, C và H. Trong đó, nhóm D chủ yếu dùng để giám sát; nhóm F chứa các thông số tần số và tăng giảm tốc cơ bản; nhóm A chứa phần lớn chức năng vận hành; nhóm B liên quan bảo vệ và một số chức năng hệ thống; nhóm C dùng cấu hình I/O và truyền thông; còn nhóm H chứa thông số motor.
Manual mô tả X200 có hai trạng thái chính là Monitor Mode và Program Mode. Người dùng sử dụng FUNC kết hợp các phím tăng/giảm để chọn nhóm, chọn parameter, sau đó dùng STR để ghi giá trị. Khi mới làm quen với X200, nên ghi lại toàn bộ thông số đang sử dụng trước khi chỉnh sửa. Với hệ thống sản xuất đang hoạt động, đặc biệt không nên reset biến tần trước khi lưu lại cấu hình cũ.
III. Sơ Đồ Đấu Dây Biến Tần Hitachi X200
Tải manual biến tần Hitachi X200: TẠI ĐÂY

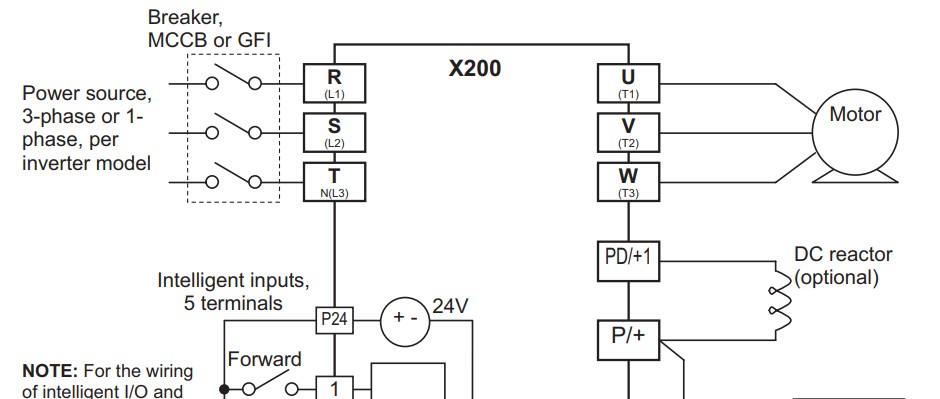

1. Đấu dây động lực
Đầu ra motor của X200 sử dụng các terminal U/T1, V/T2 và W/T3. Motor 3 pha được kết nối trực tiếp vào ba đầu ra này. Nếu chiều quay motor ngược với yêu cầu công nghệ, sau khi đã ngắt nguồn an toàn có thể đảo vị trí bất kỳ hai trong ba dây pha motor để đổi chiều quay.
Phần nguồn vào phải đấu theo đúng model X200 đang sử dụng. Các phiên bản 400V ba pha sử dụng hệ thống terminal R/L1, S/L2, T/L3, trong khi cách bố trí terminal ở các model 200V một pha hoặc 1/3 pha có sự khác biệt. Chính manual cũng cảnh báo cách bố trí terminal X200 không giống một số dòng Hitachi đời cũ như L100 hay L200, vì vậy cần đọc đúng sơ đồ trên biến tần trước khi cấp điện.

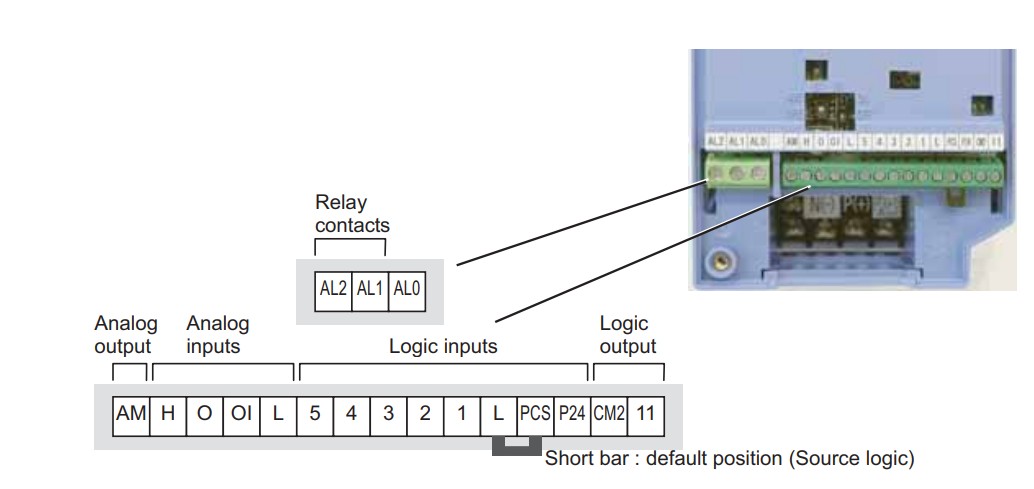

2. Các terminal điều khiển quan trọng
X200 cung cấp cả đầu vào số, đầu vào analog, đầu ra transistor và relay báo trạng thái.
| Terminal | Chức năng |
| P24 | Nguồn +24VDC cho đầu vào logic |
| PCS | Common cho intelligent input |
| 1–5 | Các đầu vào số lập trình được |
| L | Common/GND tín hiệu |
| H | Nguồn tham chiếu +10V |
| O | Analog input điện áp 0–10V |
| OI | Analog input dòng 4–20mA |
| AM | Analog output 0–10V |
| 11 | Đầu ra transistor |
| CM2 | Common đầu ra transistor |
| AL0 | Common relay |
| AL1 | Relay NO |
| AL2 | Relay NC |
Terminal O có trở kháng vào khoảng 10 kΩ và được thiết kế cho tín hiệu điện áp 0–10V; OI dùng cho tín hiệu dòng 4–20mA với trở kháng khoảng 250 Ω. Terminal H cung cấp nguồn tham chiếu 10V để sử dụng với biến trở ngoài.
3. Lưu ý an toàn trước khi cài đặt
X200 là thiết bị điện công suất, vì vậy toàn bộ thao tác thay đổi dây nguồn, dây motor hoặc mở biến tần phải được thực hiện khi đã cô lập nguồn. Hitachi yêu cầu chờ ít nhất 5 phút sau khi ngắt nguồn trước khi kiểm tra hoặc bảo trì do điện áp nguy hiểm có thể vẫn tồn tại trong mạch DC bên trong. Biến tần và motor cũng phải được nối đất đúng kỹ thuật.
Không được cấp điện lưới vào các đầu ra U/T1, V/T2, W/T3. Đồng thời, với những model chỉ hỗ trợ nguồn ba pha, không được sử dụng nguồn một pha thay thế.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Hitachi X200
1. Kiểm tra nameplate động cơ
Trước khi bắt đầu cài đặt biến tần Hitachi X200, hãy đọc nameplate motor và ghi lại ít nhất công suất kW, điện áp định mức, dòng định mức, tần số định mức và số cực motor.
Một số parameter quan trọng nên kiểm tra gồm:
| Parameter | Chức năng |
| A003 | Base Frequency – tần số cơ bản của motor |
| A004 | Maximum Frequency – tần số tối đa |
| A082 | Điện áp AVR |
| B012 | Dòng bảo vệ nhiệt điện tử |
| H003 | Công suất motor |
| H004 | Số cực motor |
| F002 | Thời gian tăng tốc |
| F003 | Thời gian giảm tốc |

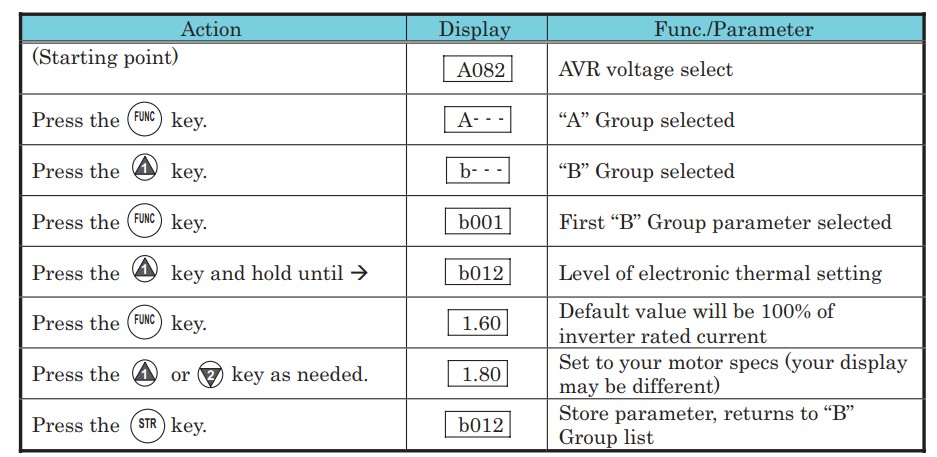

Manual sử dụng A003, B012, A082 và H004 ngay trong quy trình power-up test ban đầu, cho thấy đây là những thông số cần kiểm tra trước khi chạy motor.

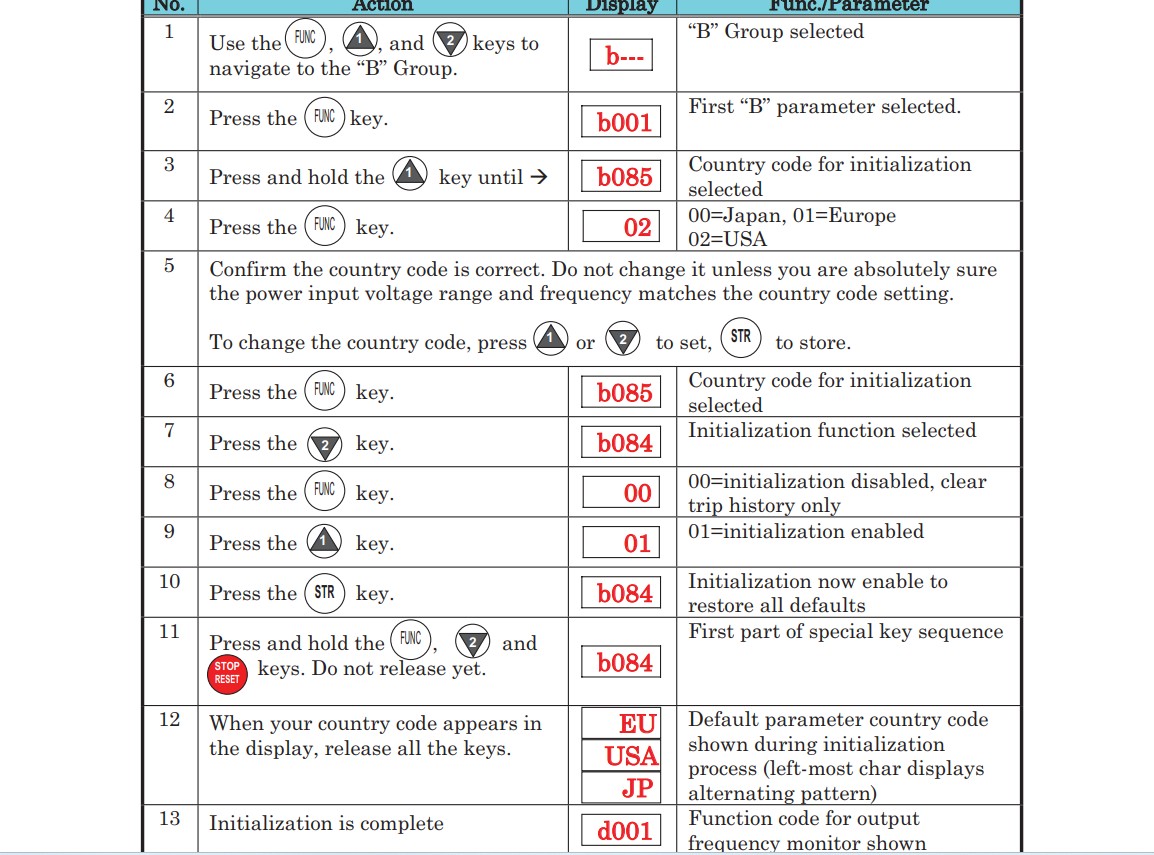

2. Khôi phục cài đặt mặc định khi cần thiết
Nếu X200 đã được sử dụng trên một máy khác và toàn bộ parameter bị thay đổi, người dùng có thể đưa biến tần về cài đặt mặc định bằng chức năng B084 – Initialization. Tuy nhiên, không nên reset một biến tần đang hoạt động trên máy khi chưa lưu cấu hình hiện tại.
Trước tiên kiểm tra B085 – Country Code, trong đó manual thể hiện 00 = Japan, 01 = Europe và 02 = USA. Sau đó chọn B084 = 01 để cho phép khởi tạo. Tiếp theo nhấn STR, rồi giữ đồng thời FUNC + phím ▼ + STOP/RESET cho đến khi mã khu vực xuất hiện. Khi quá trình hoàn tất, màn hình trở về d001. Hitachi cũng lưu ý quá trình initialization phải thực hiện bằng bàn phím trên biến tần, không thực hiện bằng remote operator.
Không nên tự ý đổi B085 nếu không chắc chắn vì bộ giá trị mặc định có liên quan đến tiêu chuẩn điện áp và tần số theo khu vực.
3. Cài nguồn đặt tần số A001
A001 – Frequency Source Setting là một trong những parameter quan trọng nhất của Hitachi X200.
| A001 | Nguồn đặt tần số |
| 00 | Biến trở trên bàn phím |
| 01 | Terminal analog bên ngoài |
| 02 | Giá trị đặt tại F001 |
| 03 | Modbus network |
| 10 | Calculate function output |
Nếu người dùng xoay biến trở nhưng motor không thay đổi tốc độ, hoặc nhập F001 nhưng tần số không thay đổi, bước đầu tiên nên kiểm tra chính là A001.
4. Cài nguồn lệnh RUN A002
A002 – Run Command Source Setting xác định biến tần nhận lệnh chạy ở đâu.
| A002 | Nguồn RUN/STOP |
| 01 | Terminal điều khiển |
| 02 | Phím RUN trên keypad |
| 03 | Modbus network |
Ví dụ, nếu muốn chạy bằng nút RUN trên biến tần thì cài A002 = 02. Nếu muốn PLC, relay hoặc công tắc ngoài điều khiển chân FW/RV thì cài A002 = 01.
5. Cài tần số, điện áp và dòng motor
Parameter A003 phải được đặt theo tần số cơ bản của motor, thường là 50 Hz hoặc 60 Hz tùy nameplate. Không nên tùy ý tăng giá trị này vượt quá định mức motor nếu chưa xác nhận khả năng làm việc của motor và cơ cấu máy. A082 dùng chọn mức điện áp AVR phù hợp; X200 cho phép lựa chọn nhiều mức điện áp ở cả class 200V và 400V.
Đặc biệt, B012 cần đặt theo dòng định mức ghi trên nameplate motor. X200 sử dụng giá trị này cho chức năng bảo vệ quá tải nhiệt điện tử. Manual cho biết B012 có thể điều chỉnh trong khoảng 20–120% dòng định mức của biến tần.
H003 dùng lựa chọn công suất motor, còn H004 xác định số cực. H004 hỗ trợ các giá trị 2, 4, 6 hoặc 8 cực.
6. Cài tần số tối đa và giới hạn tốc độ
A004 xác định tần số tối đa mà biến tần có thể xuất. Mặc dù X200 cho phép A004 lên tới 400 Hz, điều đó không có nghĩa motor thông thường có thể chạy an toàn ở 400 Hz. Giá trị thực tế phải theo motor và cơ cấu truyền động.
Ngoài A004, có thể sử dụng A061 – Frequency Upper Limit và A062 – Frequency Lower Limit để giới hạn dải vận hành. Ví dụ một bơm chỉ được phép chạy trong khoảng 25–50 Hz thì có thể đặt giới hạn thấp và cao phù hợp, tránh người vận hành vô tình chạy ngoài vùng cho phép. A061 bằng 0 nghĩa là chức năng giới hạn trên không được kích hoạt.

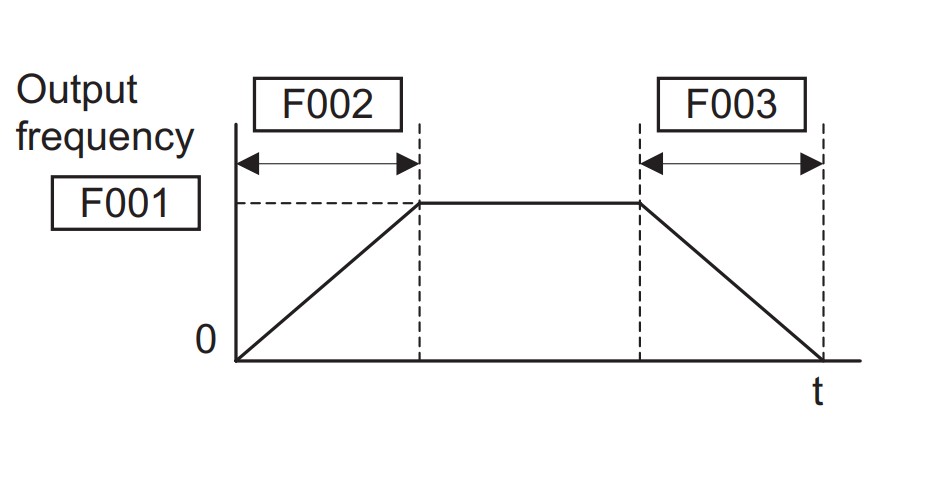

7. Cài thời gian tăng tốc và giảm tốc
Hai parameter thường xuyên sử dụng nhất là:
| Parameter | Chức năng | Mặc định trong manual |
| F002 | Acceleration Time 1 | 10 giây |
| F003 | Deceleration Time 1 | 10 giây |
Cả F002 và F003 đều cho phép cài trong khoảng 0,01–3000 giây.
Nếu motor báo quá dòng khi khởi động, một trong những nguyên nhân cần kiểm tra là thời gian tăng tốc quá ngắn hoặc tải cơ khí quá lớn. Ngược lại, nếu thường xuyên xuất hiện lỗi quá áp khi giảm tốc, cần kiểm tra thời gian giảm tốc vì motor có thể tái sinh năng lượng về DC bus.
V. Cài Đặt Hitachi X200 Theo Từng Cách Điều Khiển

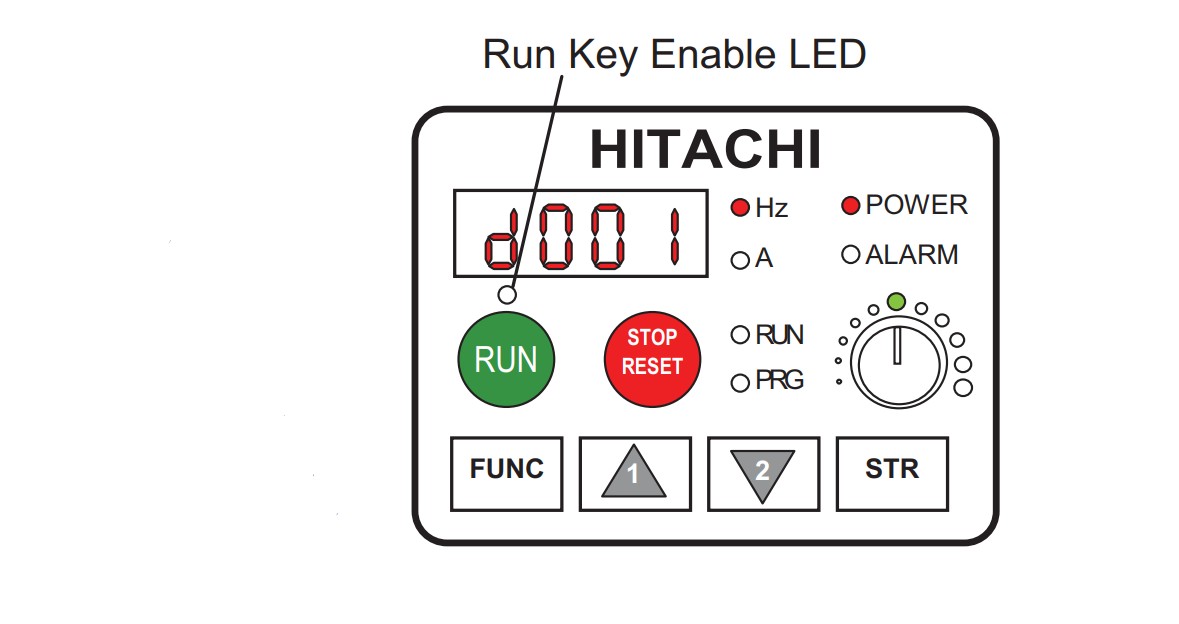

1. Chạy thử bằng bàn phím và biến trở tích hợp
Đây là phương pháp phù hợp nhất khi commissioning lần đầu. Cài A001 = 00 để sử dụng biến trở trên mặt X200 đặt tốc độ và A002 = 02 để phím RUN trên bàn phím điều khiển chạy/dừng.
Sau khi cài xong, đưa biến trở về mức thấp, nhấn RUN và quan sát chiều quay motor. Nếu chiều quay đúng, dòng điện và tiếng ồn bình thường thì mới tăng dần tốc độ. Quy trình power-up test của Hitachi cũng sử dụng chính phương pháp này để đơn giản hóa bước chạy thử ban đầu.
Nếu không muốn sử dụng biến trở mà muốn nhập trực tiếp một tần số cố định trên bàn phím, có thể chọn A001 = 02 và nhập tần số tại F001.

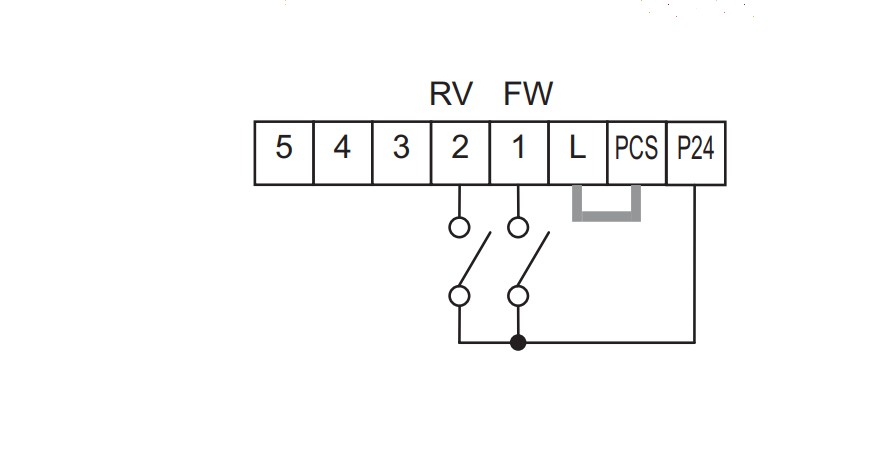

2. Điều khiển RUN/STOP bằng terminal
Để điều khiển từ công tắc, relay hoặc PLC, cài: A002 = 01 – Control Terminal
Sau đó kiểm tra các parameter C001–C005 để đảm bảo một trong các chân input được gán chức năng mong muốn. Ví dụ option code 00 = FW – Forward Run/Stop, còn 01 = RV – Reverse Run/Stop.
Khi chân FW được kích hoạt, motor chạy thuận; khi tín hiệu mất, motor dừng. Tương tự, RV điều khiển chạy nghịch. Nếu cả FW và RV cùng được kích hoạt, X200 chuyển sang trạng thái Stop. Cần đặc biệt kiểm tra chế độ Source/Sink và cách đấu PCS/P24 trước khi đưa tín hiệu PLC vào terminal 1–5.

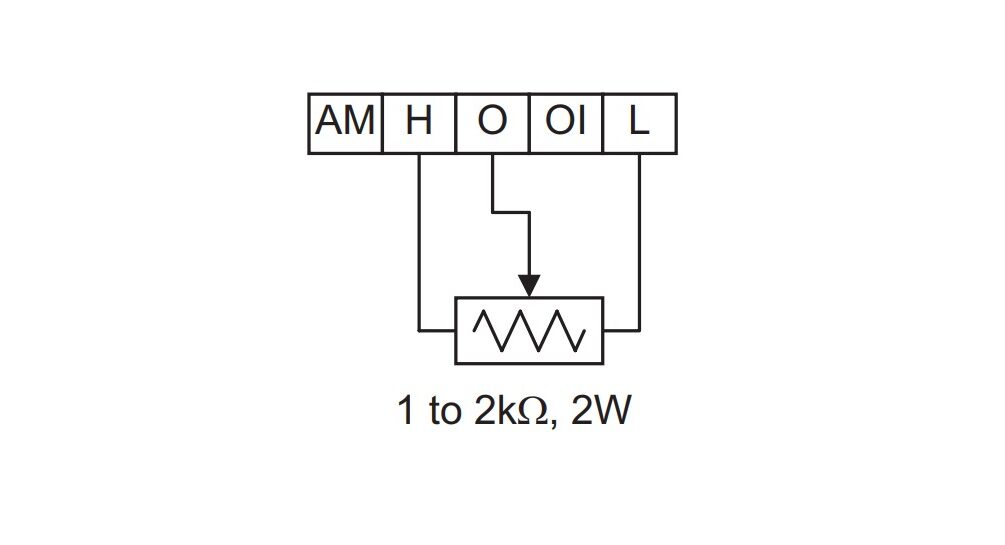

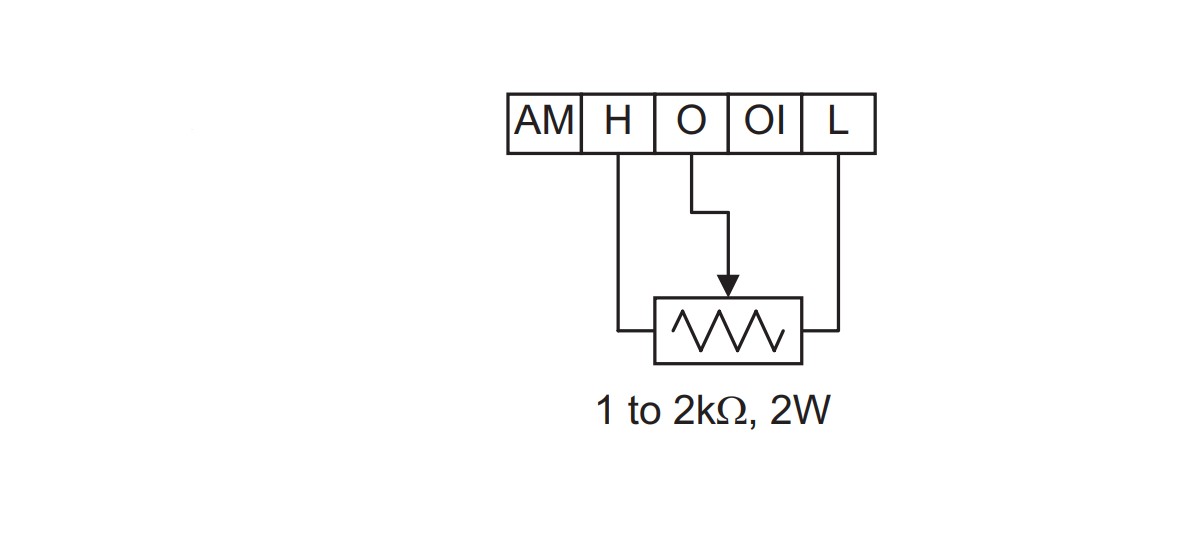

3. Điều khiển tốc độ bằng biến trở ngoài 0–10V
X200 có sẵn nguồn tham chiếu H = +10V, đầu vào điện áp O và common analog L nên có thể kết nối trực tiếp biến trở ngoài.
Sơ đồ nguyên lý là:
- H (+10V) → một đầu biến trở
- O → chân giữa biến trở
- L → đầu còn lại
Manual đề xuất biến trở khoảng 1–2 kΩ, 2 W. Để lấy tần số từ đầu vào analog, cài A001 = 01. X200 sử dụng terminal O cho tín hiệu 0–10V. Nếu cần scale tín hiệu, sử dụng A011–A015. Trong đó A011 và A012 xác định tần số đầu và cuối; A013, A014 xác định tỷ lệ điện áp đầu và cuối; A015 quy định cách xử lý vùng tín hiệu thấp hơn điểm bắt đầu.
Ví dụ nếu muốn 0–10V tương ứng 0–50 Hz, có thể scale đầu vào theo dải này. Với ứng dụng thực tế, tần số thấp nhất nên được lựa chọn theo yêu cầu motor và cơ cấu máy thay vì mặc định luôn bằng 0 Hz.

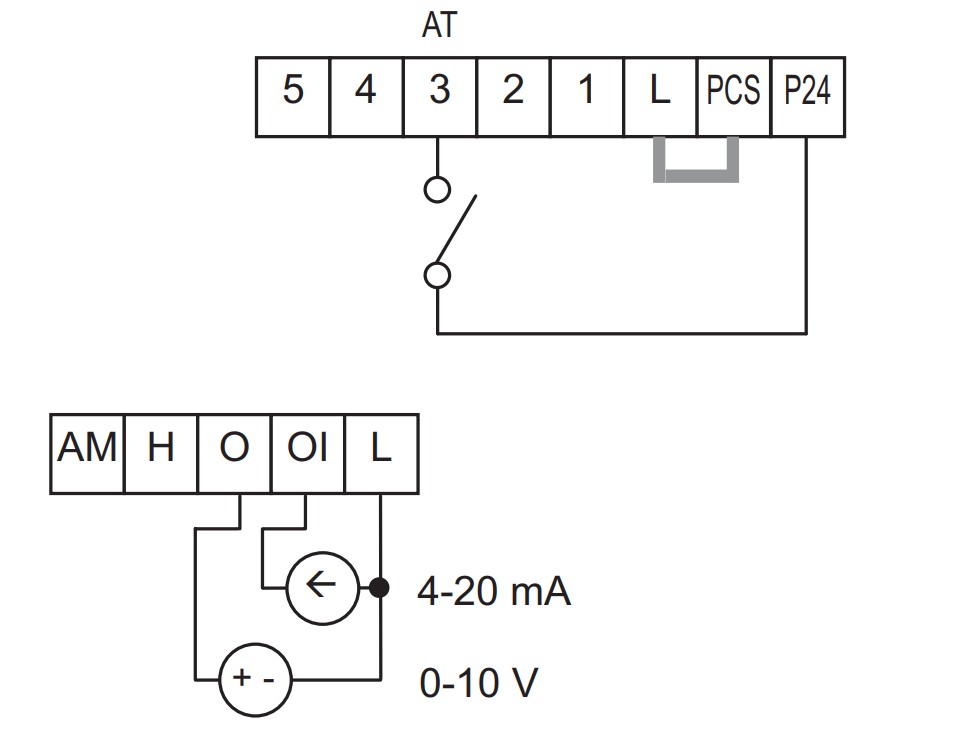

4. Điều khiển bằng tín hiệu 4–20mA từ PLC
Nếu PLC, cảm biến hoặc bộ điều khiển xuất tín hiệu dòng 4–20mA, sử dụng terminal OI và L.
X200 dùng chức năng AT – Analog Input Voltage/Current Select để lựa chọn đầu vào analog. Khi AT ON, tín hiệu dòng tại OI-L được sử dụng; khi AT OFF, tín hiệu điện áp O-L được sử dụng. Đồng thời A001 phải bằng 01 để nguồn tần số lấy từ terminal analog. X200 không cho phép sử dụng O và OI đồng thời.
Dải 4–20mA có thể được scale bằng A101–A105. Trong đó A101/A102 xác định tần số đầu và cuối, còn A103/A104 xác định điểm bắt đầu/kết thúc của dải tín hiệu dòng.

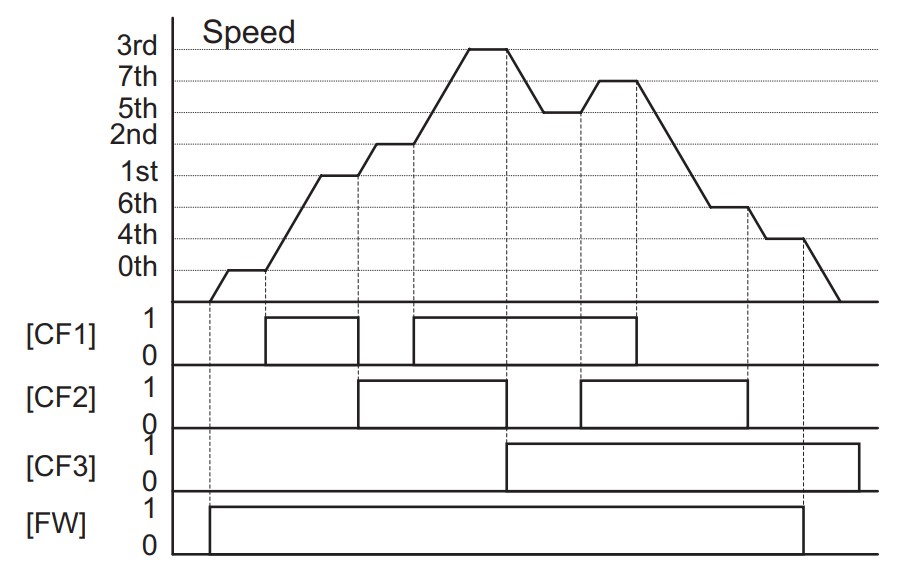

5. Cài nhiều cấp tốc độ
Hitachi X200 hỗ trợ tối đa 16 mức tần số đặt trước. Các giá trị được lưu trong nhóm A020–A035, còn các đầu vào số được gán chức năng CF1, CF2, CF3 và CF4 để lựa chọn tốc độ theo mã nhị phân.
Phương pháp này đặc biệt phù hợp với máy chỉ cần một số tốc độ cố định như chậm – trung bình – nhanh mà không cần PLC xuất analog liên tục. Manual quy định các option CF1–CF4 tương ứng code 02–05 và cho phép thay đổi cấp tốc độ trong quá trình vận hành.
6. Điều khiển Hitachi X200 qua Modbus RTU
Một tính năng khá hữu ích của X200 là Modbus RTU qua RS485. Cổng serial sử dụng đầu RJ45 và RS485 vi sai; pin 5 là SP – Send Data Positive, pin 6 là SN – Send Data Negative. Tốc độ truyền được hỗ trợ gồm 4800, 9600 và 19200 bps.
Trước khi sử dụng Modbus, phải ngắt nguồn và chuyển DIP switch S7 OPE/485 sang vị trí 485. Sau đó cài các parameter:
| Parameter | Chức năng |
| A001 = 03 | Nhận tần số từ Modbus nếu cần |
| A002 = 03 | Nhận RUN/STOP từ Modbus nếu cần |
| C070 = 03 | Chọn Modbus 485 |
| C071 | Baud rate |
| C072 | Slave address, 1–32 |
| C074 | Parity |
| C075 | Stop bit |
| C076 | Xử lý khi lỗi truyền thông |
| C077 | Communication timeout |
| C078 | Response wait time |
C071 = 04 tương ứng 4800 bps, 05 = 9600 bps và 06 = 19200 bps. C074 cho phép chọn No Parity, Even hoặc Odd; C075 chọn 1 hoặc 2 stop bit. Các thông số trên phải đồng nhất với PLC/HMI đóng vai trò Modbus Master. Sau khi thay đổi cấu hình, cần chuyển switch sang 485 và cấp nguồn lại để truyền thông Modbus hoạt động.
VI. Cài Đặt Hitachi X200 Cho Ứng Dụng PID
1. Khi nào nên sử dụng PID?
PID tích hợp trên X200 phù hợp cho các ứng dụng cần tự động giữ ổn định một đại lượng quá trình như áp suất, lưu lượng hoặc nhiệt độ. Thay vì PLC liên tục tính toán tần số cần chạy, biến tần có thể nhận feedback từ cảm biến và tự thay đổi tốc độ motor.
Ví dụ với hệ thống bơm giữ áp, cảm biến áp suất gửi tín hiệu về X200. Biến tần so sánh giá trị feedback với setpoint và tự tăng hoặc giảm tần số để giữ áp suất gần giá trị yêu cầu.
2. Các parameter PID quan trọng
| Parameter | Chức năng |
| A071 | Enable/Disable PID |
| A072 | Proportional Gain – P |
| A073 | Integral Time – I |
| A074 | Derivative Time – D |
| A075 | Scale Process Variable |
| A076 | Nguồn tín hiệu feedback |
| A077 | Chọn chiều tác động PID |
| A078 | Giới hạn đầu ra PID |
Để bật PID, đặt A071 = 01. A076 cho phép lấy feedback từ OI 4–20mA, O 0–10V, Modbus hoặc Calculate Function. A072 có dải 0,2–5,0; A073 từ 0–150 giây và A074 từ 0–100 giây.
Không nên sao chép nguyên bộ P, I, D từ một máy khác vì đáp ứng của hệ thống phụ thuộc vào cảm biến, tải, quán tính và đặc tính công nghệ. Nên commissioning vòng kín sau khi phần motor và điều khiển cơ bản đã chạy ổn định.
VII. Bảng Mã Lỗi Biến Tần Hitachi X200 Thường Gặp
Khi X200 xảy ra Trip, mã lỗi sẽ tự động xuất hiện trên màn hình. Một số mã thường gặp gồm:
| Mã lỗi | Ý nghĩa | Hướng kiểm tra |
| E01 | Quá dòng khi chạy ổn định | Kiểm tra tải, motor, chạm chập đầu ra |
| E02 | Quá dòng khi giảm tốc | Kiểm tra thời gian giảm tốc và tải |
| E03 | Quá dòng khi tăng tốc | Tăng F002, kiểm tra tải và motor |
| E04 | Quá dòng trong điều kiện khác | Kiểm tra motor, dây và cơ cấu |
| E05 | Bảo vệ quá tải | Kiểm tra tải và B012 |
| E07 | Quá áp DC bus | Kiểm tra giảm tốc, năng lượng tái sinh |
| E08 | Lỗi EEPROM | Kiểm tra parameter, nhiễu và nhiệt độ |
| E09 | Thấp áp | Kiểm tra nguồn điện đầu vào |
| E12 | External Trip | Kiểm tra đầu vào được gán EXT |
| E13 | USP | Có lệnh RUN khi cấp nguồn |
| E14 | Ground Fault | Kiểm tra chạm đất phía motor |
| E15 | Input Over-voltage | Kiểm tra điện áp đầu vào |
| E21 | Quá nhiệt biến tần | Kiểm tra quạt, tản nhiệt, môi trường |
| E35 | Thermistor | Motor/bộ cảm biến nhiệt báo quá nhiệt |
| E37 | Emergency Stop | Kiểm tra mạch dừng khẩn |
| E60 | Communication Error | Kiểm tra Modbus, timeout, dây RS485 |
Nếu biến tần Hitachi X200 không chạy, không nhận biến trở, chạy sai tần số, báo quá dòng, quá áp, mất thông số hoặc không kết nối được PLC qua Modbus RTU, hãy liên hệ Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra, cài đặt và xử lý biến tần theo đúng hệ thống thực tế.
