Khi cài đặt biến tần Danfoss iC7, người dùng có thể gặp khó khăn do cấu trúc tham số và giao diện cài đặt của dòng iC7 có nhiều điểm khác so với các dòng Danfoss VLT/FC trước đây. Những bước như nhập thông số động cơ, lựa chọn nguồn lệnh RUN/STOP, cài đặt tốc độ, thời gian tăng giảm tốc, tín hiệu analog hay truyền thông nếu thiết lập chưa đúng có thể khiến biến tần không chạy, chạy sai tốc độ hoặc phát sinh cảnh báo trong quá trình vận hành.
Trong bài viết này, Tự động hóa Toàn Cầu sẽ hướng dẫn chi tiết cách cài đặt biến tần Danfoss iC7 từ sử dụng bàn phím Control Panel, đấu dây điều khiển, nhập thông số motor, thực hiện AMA đến cài đặt chạy bằng terminal, biến trở 0–10 V, tín hiệu 4–20 mA và truyền thông. Qua đó, bạn có thể từng bước thiết lập iC7 đúng cách và đưa biến tần vào vận hành ổn định trong hệ thống thực tế.
I. Tổng Quan Về Biến Tần Danfoss iC7

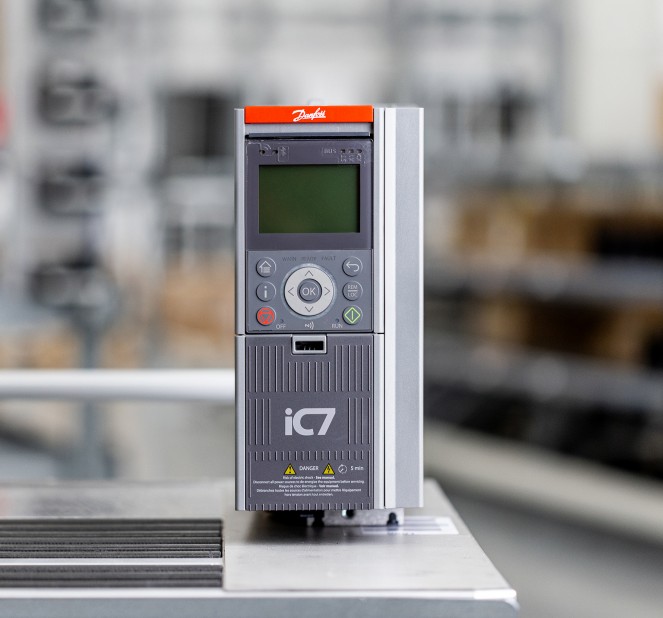

1. Giới thiệu biến tần Danfoss iC7
Danfoss iC7-Automation là dòng biến tần thế hệ mới của Danfoss được phát triển cho các hệ thống máy và dây chuyền tự động hóa công nghiệp. Không chỉ đảm nhiệm chức năng điều chỉnh tốc độ động cơ, iC7 còn được tích hợp các khả năng về điều khiển động cơ chính xác, an toàn chức năng, bảo mật và kết nối công nghiệp, phù hợp với những hệ thống yêu cầu mức độ tự động hóa và kết nối cao.
Danfoss phát triển iC7-Automation với hai gói phần mềm ứng dụng chính là Industry và Motion. Trong đó, Industry application hỗ trợ điều khiển tốc độ, mô-men cùng nhiều chức năng dành cho các ứng dụng công nghiệp; Motion application bổ sung thêm khả năng positioning và synchronization, phù hợp với những hệ thống cần điều khiển chuyển động phức tạp hơn. Trong phạm vi bài viết hướng dẫn cài đặt biến tần Danfoss iC7 này, nội dung chủ yếu dựa trên Industry Application.
Một điểm khác biệt đáng chú ý so với nhiều dòng Danfoss FC/VLT trước đây là cấu trúc tham số của iC7 được tổ chức theo từng khối chức năng của hệ thống. Các nhóm 1–4 dành cho nguồn điện, khối công suất và motor; nhóm 5 tập trung vào Application; nhóm 6–8 dành cho bảo trì, Functional Safety và Device Settings; còn nhóm 9–10 dùng để cấu hình I/O và Connectivity. Cách tổ chức này giúp người dùng dễ theo dõi quá trình commissioning từ nguồn điện, động cơ đến tín hiệu điều khiển và truyền thông.
2. Dải điện áp và công suất
Theo thông tin sản phẩm chính thức của Danfoss, dòng iC7-Automation Frequency Converter hiện được phát triển cho nguồn điện:
- 3 pha 380–500 V AC
- Công suất từ 0,37 kW đến 710 kW
Ngoài phiên bản frequency converter thông thường, hệ sinh thái iC7-Automation còn có air-cooled system modules với công suất từ 200–2700 kW và enclosed drives từ 200–900 kW, đều sử dụng dải nguồn 3 pha 380–500 V AC.
Với dải công suất rộng, Danfoss iC7 có thể được sử dụng từ các máy công nghiệp công suất nhỏ cho đến băng tải, máy đóng gói, máy chế tạo, máy nâng hạ, hệ thống xử lý vật liệu và các dây chuyền sản xuất công suất lớn. Khi lựa chọn model, không nên chỉ dựa vào công suất kW của motor mà cần kiểm tra đồng thời điện áp nguồn, dòng định mức động cơ, chế độ quá tải và đặc tính tải.
3. Một số đặc điểm nổi bật của Danfoss iC7
Danfoss iC7-Automation được phát triển theo hướng biến tần thông minh cho các hệ thống tự động hóa hiện đại. Một số đặc điểm nổi bật có thể kể đến như:
- Điều khiển động cơ linh hoạt: iC7 hỗ trợ nhiều chế độ như Speed Control, Torque Control và Process Control. Người dùng có thể lựa chọn phương pháp điều khiển phù hợp với đặc tính từng máy và ứng dụng.
- Hỗ trợ nhiều nguyên lý điều khiển motor: các phương pháp như FVC+, VVC+ và U/f được tích hợp để đáp ứng từ ứng dụng điều khiển tốc độ thông thường đến những hệ thống yêu cầu khả năng điều khiển động cơ chính xác hơn.
- Automatic Motor Adaptation – AMA: chức năng AMA cho phép biến tần đo và tính toán các dữ liệu điện nâng cao của motor khi động cơ đứng yên. Qua đó, iC7 có thể xây dựng các thông số phù hợp hơn để tối ưu khả năng điều khiển động cơ.
- Bảo vệ nhiệt động cơ ETR: Electronic Thermal Relay ước tính nhiệt độ motor dựa trên tải và thời gian vận hành, hỗ trợ bảo vệ động cơ khỏi tình trạng quá tải nhiệt.
- Automatic Energy Optimization – AEO: với các chế độ điều khiển phù hợp, người dùng có thể kích hoạt AEO để hỗ trợ tối ưu điện năng trong quá trình vận hành.
- Control Panel thế hệ mới: Control Panel 2.8 OPX20 có màn hình 2,8 inch, đèn WARN/READY/FAULT, Halo indicator và phím REM/LOC giúp chuyển nhanh giữa điều khiển tại chỗ và điều khiển từ xa. Màn hình cũng cho phép tùy chỉnh các thông số cần theo dõi.
- Hỗ trợ MyDrive® Insight: phần mềm MyDrive Insight có thể dùng để commissioning, thay đổi parameter, giám sát drive, backup/restore, data logging và hỗ trợ troubleshooting.
- Khả năng truyền thông mạnh: nhóm Connectivity của iC7 hỗ trợ nhiều giao thức công nghiệp như PROFINET, Modbus, EtherNet/IP, EtherCAT và OPC UA, tạo thuận lợi khi kết nối với PLC, HMI, SCADA hoặc hệ thống quản lý cấp cao hơn.
- Tích hợp Functional Safety: iC7 hỗ trợ các chức năng an toàn, trong đó Safe Torque Off – STO được tích hợp trong kiến trúc của dòng sản phẩm; Danfoss công bố STO SIL3 là tính năng tiêu chuẩn của iC7-Automation.
- Chú trọng bảo mật công nghiệp: Danfoss phát triển iC7 theo hướng phù hợp với các hệ thống kết nối Industrial IoT; tài liệu sản phẩm hiện tại cũng nêu chứng nhận cybersecurity IEC 62443-4-2 SL2.
Nhờ các tính năng trên, Danfoss iC7 không chỉ phù hợp với các ứng dụng điều chỉnh tốc độ motor thông thường mà còn hướng tới những dây chuyền cần điều khiển chính xác, kết nối mạng công nghiệp, giám sát dữ liệu và tích hợp sâu với hệ thống tự động hóa.
II. Hướng Dẫn Sử Dụng Bàn Phím Biến Tần Danfoss iC7

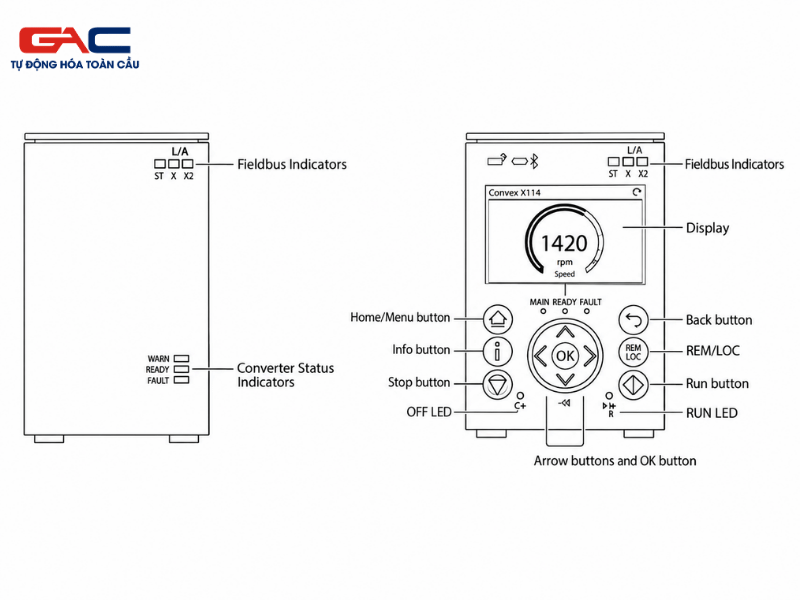

1. Các phím chính trên Control Panel
Danfoss cung cấp Control Panel OPX20 làm giao diện tiêu chuẩn cho những hệ thống cần thao tác thường xuyên. Panel có màn hình 2,8 inch, đèn trạng thái, đèn báo truyền thông và khả năng chuyển nhanh giữa điều khiển local và remote.
Một số phím quan trọng gồm:
| Phím | Chức năng |
| REM/LOC | Chuyển giữa điều khiển Remote và Local |
| Run | Khởi động biến tần khi điều kiện cho phép |
| Stop | Dừng biến tần |
| Home/Menu | Chuyển giữa màn hình trạng thái và menu |
| Back | Quay về menu phía trước |
| Info | Xem thông tin hoặc trợ giúp |
| ▲ / ▼ / ◀ / ▶ | Di chuyển và thay đổi giá trị |
| OK | Xác nhận lựa chọn |
Khi màn hình hiển thị REM, biến tần đang ở chế độ Remote. Khi chuyển sang LOC, người vận hành có thể điều khiển trực tiếp từ Control Panel nếu cấu hình cho phép. Trạng thái READY, WARN và FAULT cũng được hiển thị trực tiếp trên panel để hỗ trợ chẩn đoán.
2. Cách truy cập và thay đổi parameter
Để chỉnh tham số, người dùng có thể thực hiện theo đường dẫn: Home/Menu → Setup & Service → All Parameters. Sau đó tìm đến parameter cần thay đổi, nhấn OK, sử dụng phím mũi tên để chỉnh giá trị và nhấn OK lần nữa để lưu.
Ví dụ, Danfoss minh họa việc thay đổi thời gian tăng tốc tại: 5.8.6.2.2 – Ramp 1 Accel. Time. Người dùng chọn parameter, di chuyển con trỏ tới chữ số cần thay đổi, tăng hoặc giảm giá trị và nhấn OK để xác nhận.
3. Sao lưu parameter trước khi cài đặt
Với biến tần đã chạy trên máy, nên backup cấu hình trước khi chỉnh sửa hoặc đưa về mặc định.
Đường dẫn: Setup & Service → Backup & Restore → Backup.
iC7 có thể cho phép lưu backup vào Control Panel, Flash, RAM hoặc SD Card tùy theo cấu hình phần cứng. Danfoss lưu ý RAM chỉ phù hợp với việc lưu tạm thời. Đây là bước đặc biệt quan trọng khi bảo trì máy cũ. Nếu cấu hình mới không hoạt động như mong muốn, người dùng có thể restore lại bộ parameter trước đó thay vì phải dò lại từng thông số.
III. Sơ Đồ Đấu Dây Biến Tần Danfoss iC7
Tải manual biến tần Danfoss iC7: TẠI ĐÂY
Theo sơ đồ Basic I/O trong tài liệu Danfoss, các terminal điều khiển thường sử dụng của iC7 gồm:
| Terminal | Chức năng |
| L1, L2, L3 | Nguồn AC đầu vào |
| U/T1, V/T2, W/T3 | Đầu ra động cơ |
| PE | Tiếp địa |
| 11, 12 | +24 V |
| 13 | DI1 |
| 14 | DI2 |
| 15 | DI/DO1 |
| 16 | DI/DO2 |
| 17 | DI3 |
| 18 | DI4 |
| 19, 20 | GND Digital |
| 31 | Analog Output AO1 |
| 32 | +10 V |
| 33 | Analog Input AI1 |
| 34 | Analog Input AI2 |
| 35 | GND Analog |

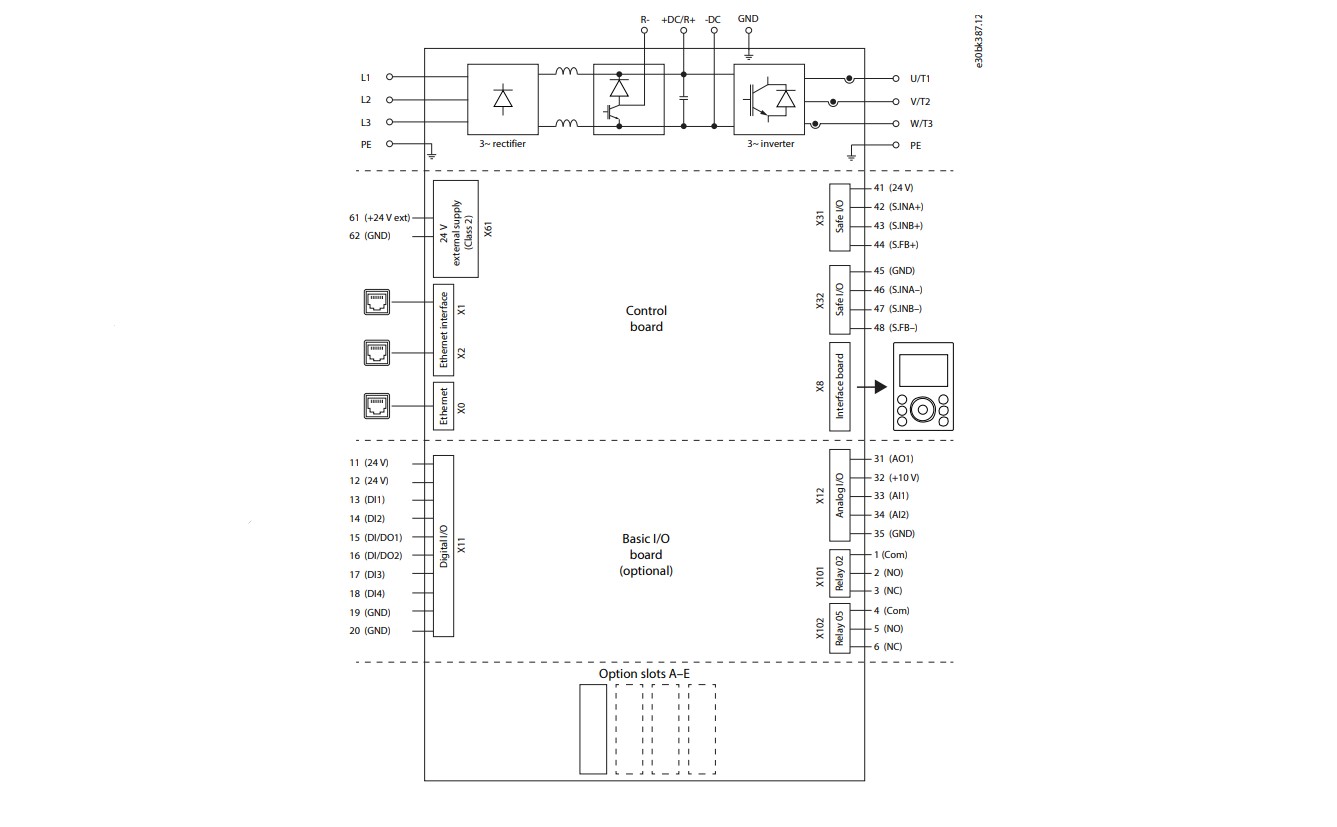

Sơ đồ trong Application Guide cũng thể hiện các đầu Ethernet X0, X1, X2, relay và Safe I/O bên cạnh Basic I/O.
Khi đấu dây thực tế, cần đối chiếu thêm Installation Guide đúng mã biến tần và frame size. Application Guide được sử dụng chủ yếu để hướng dẫn cấu hình phần mềm; chính Danfoss cũng yêu cầu việc lắp đặt phải tuân theo tài liệu installation và safety đi kèm thiết bị.
IV. Hướng Dẫn Cài Đặt Nhanh Biến Tần Danfoss iC7
1. Cài đặt nguồn và chế độ làm việc
Trong ví dụ Basic Setup của Danfoss, quá trình commissioning bắt đầu từ cấu hình grid và power unit, sau đó mới chuyển đến mode điều khiển.
| Parameter | Chức năng |
| 1.2.1 | Grid Type |
| 2.2.1.1 | Unit Voltage Class |
| 2.2.1.2 | Overload Mode |
| 5.4.2.16 | Operation Mode |
| 4.3.1.5 | Motor Feedback Mode |
| 5.5.2.1 | Control Place Selection |
Ví dụ của Danfoss sử dụng Operation Mode = Speed control và Motor Feedback Mode = Open loop cho bài toán điều khiển tốc độ thông thường. Không nên sao chép nguyên giá trị Voltage Class hoặc Overload Mode của ví dụ nếu chưa đối chiếu model iC7 và tải thực tế.
2. Nhập thông số động cơ
Đây là một trong những bước quan trọng nhất khi cài đặt biến tần Danfoss iC7.
| Parameter | Thông số cần nhập |
| 4.2.1.1 | Motor Type |
| 4.2.2.1 | Nominal Power |
| 4.2.2.2 | Nominal Current |
| 4.2.2.3 | Nominal Speed |
| 4.2.2.4 | Nominal Frequency |
| 4.2.2.5 | Nominal Voltage |
Các giá trị Power, Current, Speed, Frequency và Voltage phải lấy trực tiếp từ nameplate của động cơ, không nên lấy thông số của motor khác dù có cùng công suất. iC7 hỗ trợ lựa chọn Induction Motor, Permanent Magnet Motor hoặc Synchronous Reluctance Motor tùy ứng dụng.
Đáng chú ý, Danfoss cảnh báo rằng việc thay đổi dữ liệu nameplate sau đó có thể reset các advanced motor data và làm mất kết quả AMA trước đó. Vì vậy, nên kiểm tra kỹ thông số motor trước khi tiến hành AMA.
3. Thực hiện AMA
AMA giúp biến tần xác định các thông số điện của động cơ để tối ưu mô hình điều khiển.
Parameter sử dụng: 4.2.1.3 – AMA Mode = Motor data
Quá trình đo được thực hiện khi motor đứng yên. AMA cần có tín hiệu Start để bắt đầu. Khi hoàn thành, AMA Mode tự động chuyển về Off và người dùng cần bỏ tín hiệu Start rồi cấp lại nếu muốn khởi động động cơ.
Với động cơ không đồng bộ, AMA có thể xác định những thông số nâng cao như stator resistance, rotor resistance, leakage reactance và magnetizing reactance. Nếu không thực hiện AMA, Danfoss khuyến nghị nhập các thông số motor nâng cao khi dữ liệu từ nhà sản xuất có sẵn.
4. Cài giới hạn tốc độ
Đối với Speed Control, các parameter chính gồm:
| Parameter | Chức năng |
| 5.8.3.1 | Positive Speed Limit |
| 5.8.3.2 | Negative Speed Limit |
| 5.8.3.3 | Minimum Speed Limit |
Trong ví dụ của Danfoss, giới hạn dương được đặt 1500 rpm, giới hạn âm -1500 rpm và minimum là 0 rpm. Đây chỉ là giá trị minh họa, không phải giá trị bắt buộc cho mọi động cơ. Khi cài đặt thực tế phải căn cứ vào tốc độ định mức của motor, giới hạn cơ khí của máy và yêu cầu công nghệ.
5. Cài thời gian tăng tốc và giảm tốc
Các tham số Ramp 1 thường sử dụng:
| Parameter | Chức năng |
| 5.8.6.1.1 | Ramp Selector |
| 5.8.6.2.1 | Ramp 1 Type |
| 5.8.6.2.2 | Ramp 1 Accel. Time |
| 5.8.6.2.3 | Ramp 1 Decel. Time |
Ví dụ trong manual chọn Linear Ramp với Accel Time và Decel Time đều bằng 5 giây. Thời gian này cần hiệu chỉnh theo tải. Nếu tăng tốc quá nhanh, hệ thống có thể chạm giới hạn dòng hoặc mô-men. Nếu giảm tốc quá nhanh đối với tải quán tính lớn, năng lượng tái sinh có thể làm tăng điện áp DC-link.
V. Cài Đặt Danfoss iC7 Theo Từng Cách Điều Khiển
1. Chạy thử bằng bàn phím
Khi commissioning lần đầu, nên chuyển iC7 sang LOC, đặt reference thấp và thử motor bằng nút Run trên Control Panel. Trên màn hình Status, người vận hành có thể theo dõi tốc độ, tần số, torque, công suất cũng như trạng thái Running at Reference, Stopped, Coasted, Speed Limit hoặc Fault.
Sau khi kiểm tra chiều quay, dòng điện, rung và tiếng ồn của động cơ bình thường mới nên chuyển sang Remote để chạy bằng PLC hoặc I/O ngoài.
2. Chạy RUN/STOP bằng Digital Input
iC7 cho phép chọn I/O làm Control Place và gán terminal cụ thể cho Start, Stop, Coast hoặc Reversing.
Ví dụ Danfoss cấu hình:
- 5.5.2.1 – Control Place Selection = I/O Control
- 5.5.5.1.1 – Start Input = Basic I/O T13
- 5.5.5.1.3 – Stop Inverse Input = Basic I/O T15

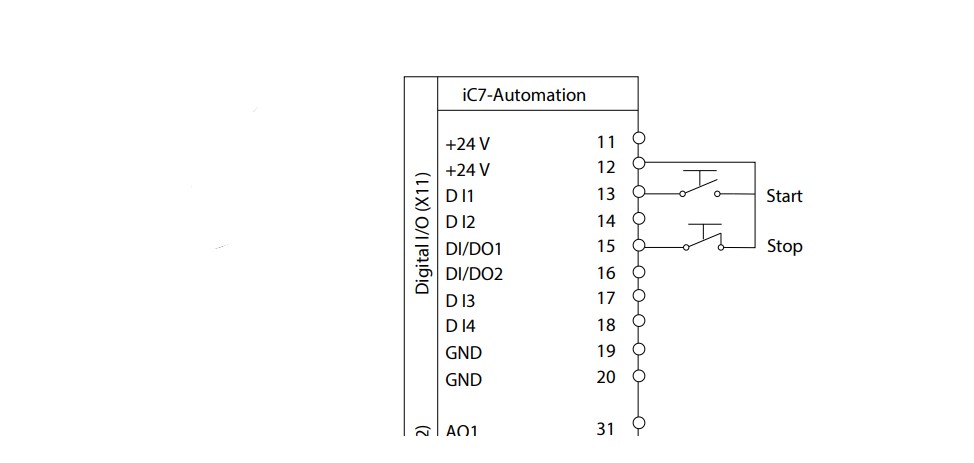

Trong ví dụ Latched Start/Stop, terminal 13 nhận nút Start, terminal 15 nhận Stop và reference tốc độ lấy từ terminal 33.
Điểm khác với một số dòng biến tần cũ là iC7 cho phép chọn khá linh hoạt terminal vật lý cho từng chức năng. Vì vậy, khi biến tần có tín hiệu nhưng không chạy, cần kiểm tra Control Place và chức năng đã gán cho input, không chỉ đo điện áp tại chân DI.

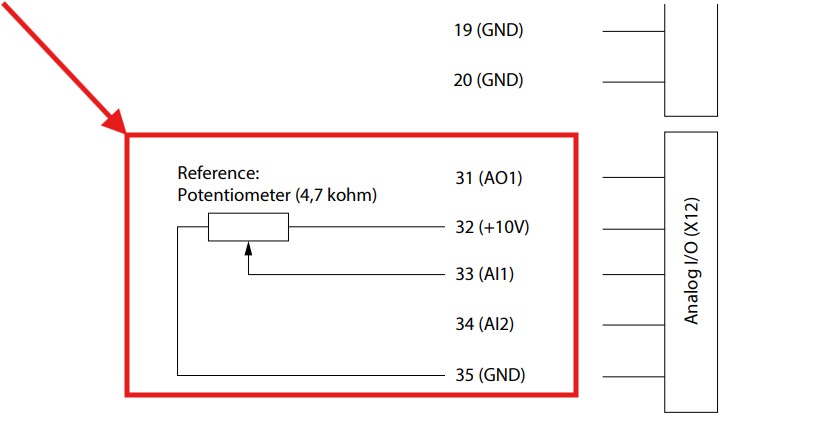

3. Điều khiển tốc độ bằng biến trở 0–10 V
Để sử dụng T33 làm reference tốc độ, ví dụ trong Application Guide cấu hình:
| Parameter | Giá trị ví dụ |
| 5.8.4.1 | Speed Reference 1 Input = Basic I/O T33 |
| 5.8.4.3 | Speed Reference 1 Maximum = 1500 rpm |
| 5.8.4.4 | Speed Reference 1 Minimum = 0 rpm |
| 9.5.2.1 | T33 Terminal Mode = Analog Input |
| 9.5.2.2 | T33 Terminal Type = Voltage |
| 9.5.2.3 | T33 Minimum Value = 0 V |
| 9.5.2.4 | T33 Maximum Value = 10 V |
Đây là cấu hình tiêu chuẩn để biến tín hiệu 0–10 V thành tốc độ đặt. Ví dụ, nếu ứng dụng chỉ cần chạy từ 300 đến 1500 rpm thì có thể thay đổi giới hạn reference phù hợp thay vì mặc định đưa toàn bộ 0–10 V về 0–1500 rpm.
4. Nhận tín hiệu 4–20 mA
Basic I/O của iC7 có hai analog input T33 và T34. Trong ví dụ Process Control của Danfoss, T34 được cấu hình:
- 9.5.3.2 – T34 Terminal Type = Current
- 9.5.3.3 – T34 Minimum Value = 4 mA
- 9.5.3.4 – T34 Maximum Value = 20 mA
Tín hiệu này được sử dụng làm feedback từ cảm biến áp suất. Nguyên tắc tương tự có thể áp dụng khi lấy tín hiệu analog từ PLC, tuy nhiên cần chọn đúng analog input làm nguồn reference hoặc feedback và scaling theo đại lượng thực tế của hệ thống.
VI. Cài Đặt Điều Khiển PID Và Truyền Thông Danfoss iC7
1. Điều khiển PID theo áp suất, lưu lượng hoặc nhiệt độ

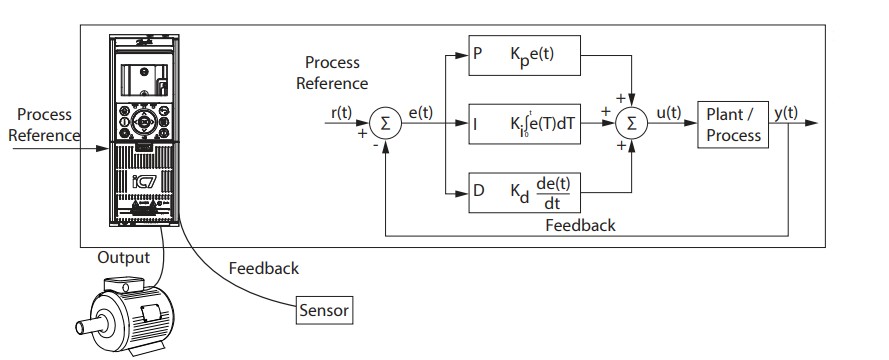

iC7 tích hợp Process Controller, cho phép sử dụng feedback từ cảm biến để tự điều chỉnh tốc độ. Danfoss đưa ra các ví dụ về điều khiển flow, pressure và temperature.
Trong ví dụ điều khiển áp suất 0–4 bar, biến trở được dùng đặt setpoint và transmitter được dùng làm feedback. Các nhóm parameter quan trọng nằm tại 5.10.3 Process Reference, 5.10.4 Feedback và 5.10.7 Auto Tuning.
iC7 còn hỗ trợ Process Controller Auto Tuning. Parameter 5.10.7.1 được Enable trước khi tuning và tự động Disable sau khi quá trình hoàn thành. Sau đó, Process Controller được kích hoạt bằng 5.10.1.10 – Process Controller Enabled.
Không nên sao chép một bộ thông số PID cố định giữa các máy khác nhau. Tải, cảm biến, độ trễ đường ống, thể tích hệ thống và đặc tính công nghệ đều ảnh hưởng đến đáp ứng PID.
2. Điều khiển Danfoss iC7 qua Ethernet
Một điểm mạnh đáng chú ý của iC7 là khả năng kết nối mạng công nghiệp. Theo Application Guide, nhóm Connectivity hỗ trợ các interface X0 và X1/X2 cùng các giao thức PROFINET, Modbus TCP, EtherNet/IP, EtherCAT và OPC UA.

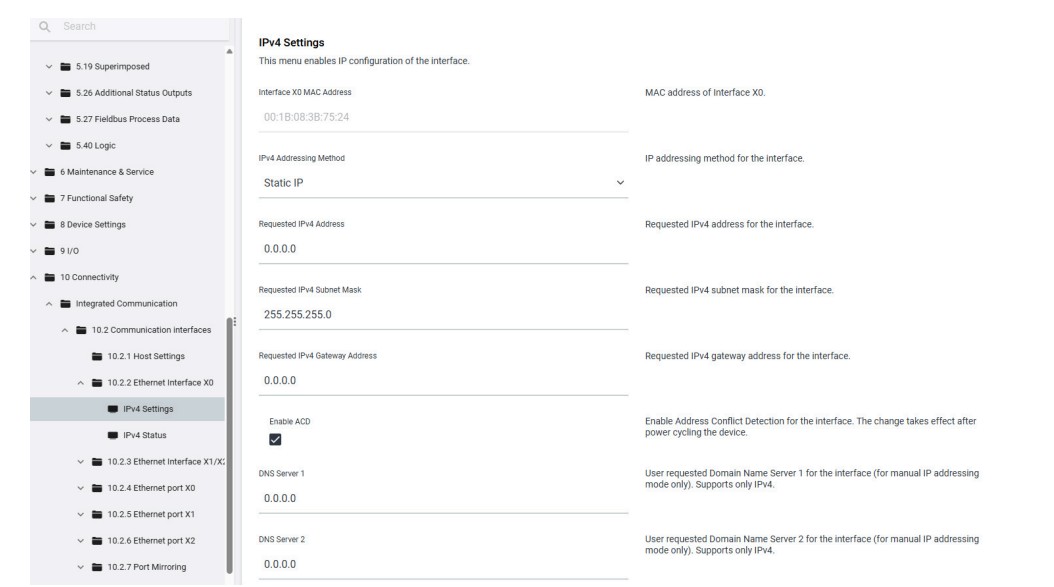

Địa chỉ IP và subnet của Ethernet được cấu hình trong nhóm 10.2 Communication Interfaces. Danfoss cũng lưu ý X0 và X1/X2 nên nằm trên các subnet khác nhau để đảm bảo định tuyến IP đúng khi sử dụng đồng thời các interface.
Đối với fieldbus, parameter 10.3.1.2 – Fieldbus Profile cho phép lựa chọn iC Speed Profile, PROFIdrive Standard Telegram 1 hoặc CiA402 Velocity Mode tùy giao thức và hệ thống điều khiển.
Với Modbus, tài liệu Industry Application Guide mô tả Modbus TCP trong nhóm 10.3.3, bao gồm các thiết lập như Persistent Storage, Byte Order và Word Order. Vì vậy, khi triển khai PLC/HMI với iC7 cần xác định rõ giao thức và phần cứng của model thực tế thay vì mặc định áp dụng cấu hình Modbus RTU của các dòng VLT đời trước.
VII. Các Lỗi Biến Tần Danfoss iC7 Thường Gặp
Danfoss iC7 sử dụng hệ thống Events gồm Info, Warning, Fault và Protected Fault. Trên Control Panel, người dùng có thể vào Events → Active Events để xem lỗi đang tồn tại hoặc All Events để xem cả lịch sử.
Một số sự cố đáng chú ý gồm:
| Event | Nội dung | Hướng kiểm tra |
| 4160 | Missing Grid Phase | Kiểm tra nguồn, cáp, cầu chì và kết nối |
| 4144/4145 | DC-link Voltage High | Kiểm tra thời gian giảm tốc, tải tái sinh và nguồn |
| 4176 | Missing Motor Phase | Kiểm tra motor, cáp U/V/W và đầu nối |
| 4177 | Motor Thermal Overload | Kiểm tra tải và mô-men trên trục |
| 5201 | AMA Motor Data | Kiểm tra thông số motor và thực hiện lại AMA |
| 5202 | AMA Motor Type | Kiểm tra loại motor và dữ liệu động cơ |
| 4988 | Analog Input Missing | Kiểm tra terminal analog và tín hiệu đầu vào |
| 4258 | Invalid Fieldbus Configuration | Kiểm tra cấu hình mạng và module |
| 4270 | No Modbus TCP Connection | Kiểm tra kết nối Modbus TCP |
| 4273 | No EtherCAT Connection | Kiểm tra master, mạng và cấu hình EtherCAT |
Nếu Danfoss iC7 không chạy, AMA không hoàn thành, không nhận tín hiệu analog, chạy sai tốc độ, báo lỗi nguồn/motor hoặc không kết nối được PLC qua PROFINET, Modbus TCP, EtherNet/IP hay EtherCAT, hãy liên hệ Tự động hóa Toàn Cầu để được đội ngũ kỹ thuật hỗ trợ kiểm tra, cài đặt và xử lý biến tần Danfoss theo đúng hệ thống thực tế.
